【CN209731200U】一种高精度绝对电压比较器的实现电路【专利】

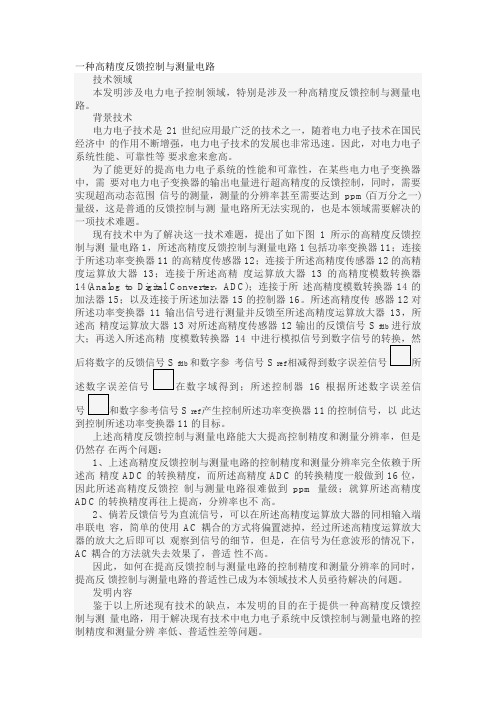

为实现上述目的及其他相关目的，本发明提供一种高精度反馈控制与测量电路，所述高精度反馈控制与测量电路至少包括：电力电子变换器、高精度传感器、误差计算器、高精度数模转换器、高精度运算放大器、高精度模数转换器以及控制器；所述电力电子变换器连接于所述控制器，受所述控制器输出信号的控制调整输出电压；所述高精度传感器连接于所述电力电子变换器，用于对所述电力电子变换器输出电压采样并输出反馈信号；所述误差计算器连接于所述高精度传感器及连接于数字参考信号的所述高精度数模转换器，用于计算所述高精度传感器输出的反馈信号及所述高精度数模转换器输出的参考信号之间的误差，并输出误差信号；所述高精度运算放大器连接于所述误差计算器，用于对所述误差信号进行放大处理；所述高精度模数转换器连接于所述高精度运算放大器，用于将所述高精度运算放大器输出的模拟信号转换为数字信号；所述控制器连接于所述高精度模数转换器及所述数字参考信号，根据所述高精度模数转换器输出的数字信号及所述数字参考信号产生所述电力电子变换器的控制信号。

优选地，所述电力电子变换器为功率变换器。

优选地，所述反馈信号是直流信号或交流信号。

优选地，所述误差计算器为加法器。

优选地，所述高精度传感器输出信号为模拟信号。

优选地，所述误差计算器及所述高精度运算放大器位于模拟域，用于处理模拟信号。

优选地，所述控制器位于数字域，用于处理数字信号。

如上所述，本发明的高精度反馈控制与测量电路，具有以下有益效果：本发明的高精度反馈控制与测量电路将反馈信号与参考信号在模拟域相减得到误差信号后放大，再进行模数转换后产生控制信号，以此调整所述电力电子变换器的输出电压。

本发明的高精度反馈控制与测量电路的测量分辨率及控制精度由模拟域内的信号求差、放大结合高精度模数转换决定，其测量分辨率及控制精度可达ppm量级，远远高于现有技术中的高精度反馈控制与测量电路；此外，本发明的高精度反馈控制与测量电路先在模拟域对反馈信号和参考信号进行相减后得到误差信号，然后将误差信号转换为高精度数字信号以改变后续控制信号对所述电力电子变换器输出信号的控制，使所述反馈信号不受限于直流信号，所述反馈信号为任意波形均可以实现极高的测量分辨率和控制精度。

(10)申请公布号 CN 102946193 A(43)申请公布日 2013.02.27C N 102946193 A*CN102946193A*(21)申请号 201210417125.5(22)申请日 2012.10.26H02M 3/07(2006.01)(71)申请人华为技术有限公司地址518129 广东省深圳市龙岗区坂田华为总部办公楼(72)发明人陶云彬(74)专利代理机构北京中博世达专利商标代理有限公司 11274代理人申健(54)发明名称一种提高比较器电路比较速度的方法及比较器电路(57)摘要本发明公开了一种提高比较器电路比较速度的方法、一种电荷泵以及一种改进型比较器电路，涉及比较器电路领域，减少了电源电压对比较器速度的限制，提高了低电源电压下比较器的比较速度。

一种电荷泵，包括：第一开关，第二开关，第三开关，电荷泵电容，其中所述第一开关一端连接电荷泵抬升电压源，所述第一开关的另一端连接比较器电路；所述第二开关一端接地，所述第二开关的另一端连接所述电荷泵电容；所述第三开关一端连接电源电压，所述第三开关另一端连接所述电荷泵电容，所述第二开关和第三开关连接所述电荷泵电容的同侧；所述电荷泵电容未连接所述第二开关的一端连接所述比较器电路。

本发明用于比较器电路。

(51)Int.Cl.权利要求书2页 说明书5页 附图3页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 2 页 说明书 5 页 附图 3 页1.一种电荷泵，其特征在于，包括：第一开关，第二开关，第三开关，电荷泵电容，其中所述第一开关一端连接电荷泵抬升电压源，所述第一开关的另一端连接比较器电路；所述第二开关一端接地，所述第二开关的另一端连接所述电荷泵电容；所述第三开关一端连接电源电压，所述第三开关另一端连接所述电荷泵电容，所述第二开关和第三开关连接所述电荷泵电容的同侧；所述电荷泵电容未连接所述第二开关的一端连接所述比较器电路。

专利名称：一种新型高精度比较器电路专利类型：实用新型专利
发明人：梁会锋,林茂,于涛,沈怿皓
申请号：CN202121619285.9
申请日：20210716
公开号：CN215728408U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型高精度比较器电路，包括模拟比较器，所述模拟比较器内包括内部参考电压生成电路和内部电阻分压电路，所述内部参考电压生成电路分别连接正端比较器和内部电阻分压电路，所述内部电阻分压电路连接负端比较器，所述正端比较器和负端比较器的输出端共同连接使能比较器。

本实用新型通过内部参考电压生成电路和内部电阻分压电路既可以实现两路外部输入电压EVN0与CMPN之间的比较，也可以实现VDD或外部输入的电压检测功能，且通过配置电阻分压网络寄存器实现比较器配置判断，增加比较和检测精度。

申请人：上海中基国威电子股份有限公司
地址：200000 上海市浦东新区中国(上海)自由贸易试验区芳春路400号1幢3层
国籍：CN
代理机构：上海汇齐专利代理事务所(普通合伙)
代理人：朱明福
更多信息请下载全文后查看。

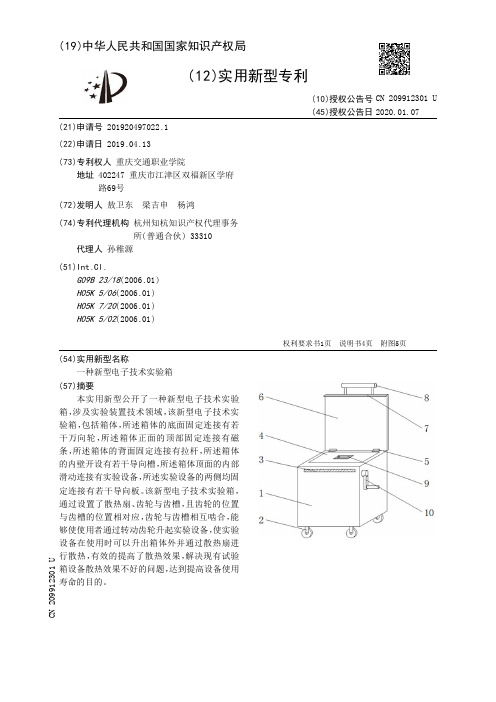

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920497022.1(22)申请日 2019.04.13(73)专利权人 重庆交通职业学院地址 402247 重庆市江津区双福新区学府路69号(72)发明人 敖卫东　梁吉申　杨鸿　(74)专利代理机构 杭州知杭知识产权代理事务所(普通合伙) 33310代理人 孙稚源(51)Int.Cl.G09B 23/18(2006.01)H05K 5/06(2006.01)H05K 7/20(2006.01)H05K 5/02(2006.01)(54)实用新型名称一种新型电子技术实验箱(57)摘要本实用新型公开了一种新型电子技术实验箱，涉及实验装置技术领域，该新型电子技术实验箱，包括箱体，所述箱体的底面固定连接有若干万向轮，所述箱体正面的顶部固定连接有磁条，所述箱体的背面固定连接有拉杆，所述箱体的内壁开设有若干导向槽，所述箱体顶面的内部滑动连接有实验设备，所述实验设备的两侧均固定连接有若干导向板。

该新型电子技术实验箱，通过设置了散热扇、齿轮与齿槽，且齿轮的位置与齿槽的位置相对应，齿轮与齿槽相互啮合，能够使使用者通过转动齿轮升起实验设备，使实验设备在使用时可以升出箱体外并通过散热扇进行散热，有效的提高了散热效果，解决现有试验箱设备散热效果不好的问题，达到提高设备使用寿命的目的。

权利要求书1页 说明书4页 附图5页CN 209912301 U 2020.01.07C N 209912301U权　利　要　求　书1/1页CN 209912301 U1.一种新型电子技术实验箱，包括箱体（1），其特征在于：所述箱体（1）的底面固定连接有若干万向轮（2），所述箱体（1）正面的顶部固定连接有磁条（3），所述箱体（1）的背面固定连接有拉杆（8），所述箱体（1）的内壁开设有若干导向槽（11），所述箱体（1）顶面的内部滑动连接有实验设备（13），所述实验设备（13）的两侧均固定连接有若干导向板（12），所述实验设备（13）的顶面固定连接有顶盖（4），所述顶盖（4）的顶面的中部转动连接有提手（9），所述顶盖（4）底面的边缘处固定连接有密封垫（25），所述箱体（1）顶面靠近密封垫（25）的一侧开设有密封槽（24），所述实验设备（13）的一侧固定连接有散热扇（18），所述实验设备（13）的另一侧开设有若干齿槽（14），所述箱体（1）内壁的底面固定连接有减震弹簧（23），所述箱体（1）内壁一侧的中部固定连接有支撑架（17），所述支撑架（17）的内部转动连接有转动轴（15），所述转动轴（15）表面的两侧均固定连接有齿轮（16），所述转动轴（15）的一端固定连接有摇把（10），所述箱体（1）内壁靠近转动轴（15）一侧的内部滑动连接有限位销（19），所述限位销（19）的一端固定连接有拉头（20），所述限位销（19）的表面套接有复位弹簧（21），所述转动轴（15）靠近限位销（19）的一侧固定连接有棘轮（22），所述箱体（1）顶面一侧的边缘处固定连接有第一合页（5），所述第一合页（5）远离箱体（1）的一侧固定连接有翻盖（6），所述翻盖（6）远离第一合页（5）的一侧固定连接有第二合页（26），所述第二合页（26）远离翻盖（6）的一侧固定连接有合板（7），所述合板（7）一侧的表面固定连接有铁条（27）。

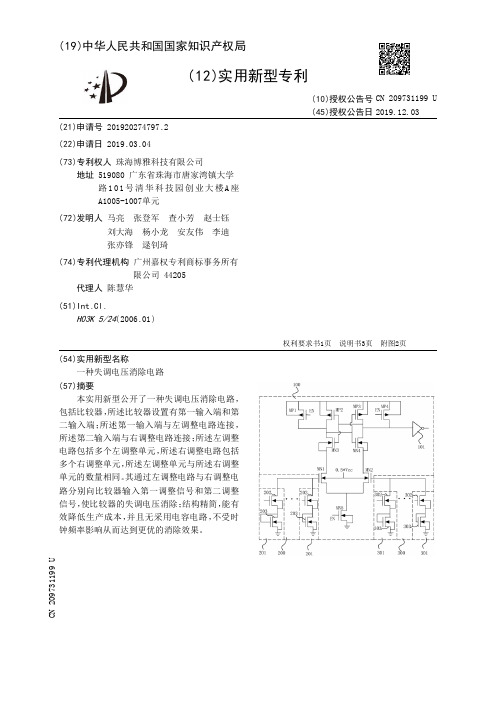

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274797.2(22)申请日 2019.03.04(73)专利权人 珠海博雅科技有限公司地址 519080 广东省珠海市唐家湾镇大学路101号清华科技园创业大楼A 座A1005-1007单元(72)发明人 马亮　张登军　查小芳　赵士钰　刘大海　杨小龙　安友伟　李迪　张亦锋　逯钊琦　(74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 陈慧华(51)Int.Cl.H03K 5/24(2006.01)(54)实用新型名称一种失调电压消除电路(57)摘要本实用新型公开了一种失调电压消除电路，包括比较器，所述比较器设置有第一输入端和第二输入端；所述第一输入端与左调整电路连接，所述第二输入端与右调整电路连接；所述左调整电路包括多个左调整单元，所述右调整电路包括多个右调整单元，所述左调整单元与所述右调整单元的数量相同。

其通过左调整电路与右调整电路分别向比较器输入第一调整信号和第二调整信号，使比较器的失调电压消除；结构精简，能有效降低生产成本，并且无采用电容电路，不受时钟频率影响从而达到更优的消除效果。

权利要求书1页 说明书3页 附图2页CN 209731199 U 2019.12.03C N 209731199U权　利　要　求　书1/1页CN 209731199 U1.一种失调电压消除电路，其特征在于，包括比较器，所述比较器设置有第一输入端和第二输入端；所述第一输入端与用于输出第一调整信号至比较器的左调整电路连接，所述第二输入端与用于输出第二调整信号至比较器的右调整电路连接；所述左调整电路包括多个用于输出高电平和低电平的左调整单元，所述右调整电路包括多个用于输出高电平和低电平的右调整单元，所述左调整单元与所述右调整单元的数量相同。

2.根据权利要求1所述的一种失调电压消除电路，其特征在于，所述左调整单元包括左开关管和左调整MOS管，所述左开关管的一个开关引脚与所述左调整MOS管的漏极连接；所述右调整单元包括右开关管和右调整MOS管，所述右开关管的一个开关引脚与所述右调整MOS管的漏极连接；多个左开关管的另一个开关引脚均与第一输入端连接；多个右开关管的另一个开关引脚均与第二输入端连接。

专利名称：一种高精度的电流比较器
专利类型：发明专利
发明人：樊华,李宗霖,邓倩倩,赵攀峰,冯全源,苏华英,王国松申请号：CN202210184044.9
申请日：20220223
公开号：CN114665849A
公开日：
20220624
专利内容由知识产权出版社提供
摘要：该发明公开了一种高精度电流比较器，涉及集成电路领域，特别涉及到比较器。

针对传统比较器复杂的问题，本发明通过设计第一电流镜、第二电流镜、控制电容充电开关管MB9、MB10、开关MB12、NMOS管MB11、电容C1、理想电流源Iref以及电压比较器CMP；比较电流分别通过第一电流镜、第二电流镜输入，然后通过比较器进行比较输出，实现提升精度，降低功耗的目的。

申请人：电子科技大学
地址：611731 四川省成都市高新区(西区)西源大道2006号
国籍：CN
代理机构：电子科技大学专利中心
代理人：陈一鑫
更多信息请下载全文后查看。

专利名称：高精度动态比较器的测试方法及测试电路专利类型：发明专利
发明人：胡炜,何明华,王法翔,张志晓
申请号：CN201110376227.2
申请日：20111124
公开号：CN102435818A
公开日：
20120502
专利内容由知识产权出版社提供
摘要：本发明涉及一种高精度动态比较器的测试方法，首先，通过一钟控SR锁存器判断该比较器输出状态，并将判断后的输出信号输入一单位增益放大器；其次，提供一二阶积分器，对所述单位增益放大器输出经过缓冲器后信号的正、负进行正向积分或反向积分后，为所述比较器提供一反馈电压。

另外，本发明提供一种实现上述方法的测试电路，本发明只要通过对动态比较器的一次仿真就可以获得输入失调电压，并且测试精度可人为控制，实现了测试的快速性及准确可调性。

申请人：福州大学
地址：350002 福建省福州市铜盘路软件大道89号软件园A区31号楼五层
国籍：CN
代理机构：福州元创专利商标代理有限公司
代理人：蔡学俊
更多信息请下载全文后查看。

专利名称：一种高精度电压测量电路
专利类型：发明专利
发明人：颜广博,翁浩宇,张海勇,宋雪静,陈其林,吴世超申请号：CN201210316083.6
申请日：20120831
公开号：CN102841246A
公开日：
20121226
专利内容由知识产权出版社提供
摘要：一种高精度电压测量电路，它包括振荡电路、脉冲计数器、定时器、脉冲电压转换电路和解码显示电路，所述振荡电路包括555时基电路、两个电容和三个电阻，第一电容的一端接地，另一端接555时基电路的2、6脚并依次经第一电阻、第二电阻和测试开关接被测电压，第一电阻与第二电阻的串接点接555时基电路的7脚，555时基电路的5脚经第二电容接地，3脚经第三电阻接脉冲计数器的脉冲输入端，所述脉冲计数器的使能端接定时器的输出端，其输出信号经脉冲电压转换电路接解码显示电路。

本发明可对电池电压进行准确测量和实时监测，为提高电池组的管理水平，延长电池使用寿命，提高电池使用效率创造了条件。

申请人：长城汽车股份有限公司
地址：071000 河北省保定市朝阳南大街2266号
国籍：CN
代理机构：石家庄冀科专利商标事务所有限公司
更多信息请下载全文后查看。
