电饭煲的工作原理及原理图

电饭煲和电饭锅的工作工作差不多，只不过多了个煮粥功能。

电饭锅是利用底部的发热盘来给锅加热的。电饭锅是利用发热板加强，在铝质锅的底部煮饭。发热板内藏电热线，这电热线是由自动开关控制。

发热板的中央有一圆孔，孔内有一感温软磁，它借着弹簧向上顶贴着锅底。这是一种纯铁氧体，在100℃或以下时，可以被永久磁铁吸引。但当升至103℃时，则失去磁性，不再受永久磁铁吸引。

当按下开关按键，开关横杆把磁铁向上顶贴着感温软磁。这时，发热线接通，开始加热。

当锅内的饭沸腾后，锅内的水就渐渐减少。当水开始蒸干，锅内的温度就由100℃上升。当升至103℃时，感温软磁就不受磁铁吸引，开关的杠杆因弹簧的弹力及本身的重力而下降，压使接触点分开，发热线就断电，同时，接通另一保温电路，保持饭的温度在70℃左右。

1. 煮饭-----用温度103℃左右会失去磁性的磁钢来判断锅里是否还有水，以此来控制电路。

PS：磁性材料中自发磁化强度降到零时的温度成为居里温度。

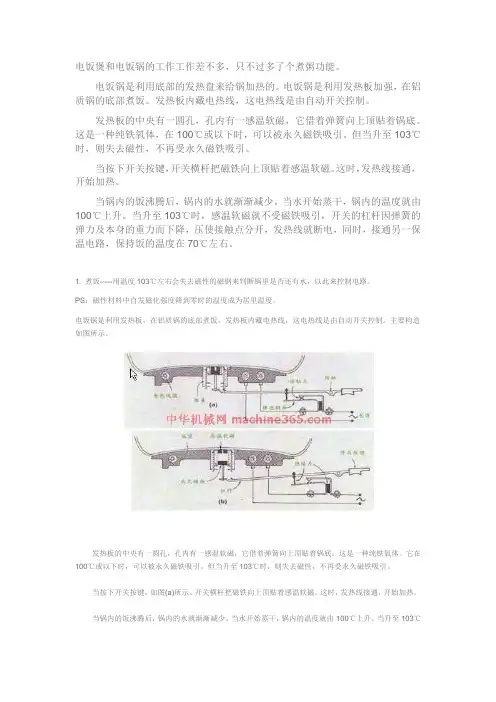

电饭锅是利用发热板，在铝质锅的底部煮饭。发热板内藏电热线，这电热线是由自动开关控制。主要构造如图所示。

发热板的中央有一圆孔，孔内有一感温软磁，它借着弹簧向上顶贴着锅底。这是一种纯铁氧体。它在100℃或以下时，可以被永久磁铁吸引。但当升至103℃时，则失去磁性，不再受永久磁铁吸引。

当按下开关按键，如图(a)所示。开关横杆把磁铁向上顶贴着感温软磁。这时，发热线接通，开始加热。

当锅内的饭沸腾后，锅内的水就渐渐减少。当水开始蒸干，锅内的温度就由100℃上升。当升至103℃时，感温软磁就不受磁铁吸引，开关的杠杆因弹簧的弹力及本身的重力而下降，压使接触点分开，发热线就断电，如图(b)所示。同时，接通另一保温电路(图中略去)，保持饭的温度在70℃左右。

2. 保温--------利用双金属片温控开关来控制电路。双金属片根据不同金属的热膨胀系数不同，在达到一定温度时双金属片会变形、接通电路。

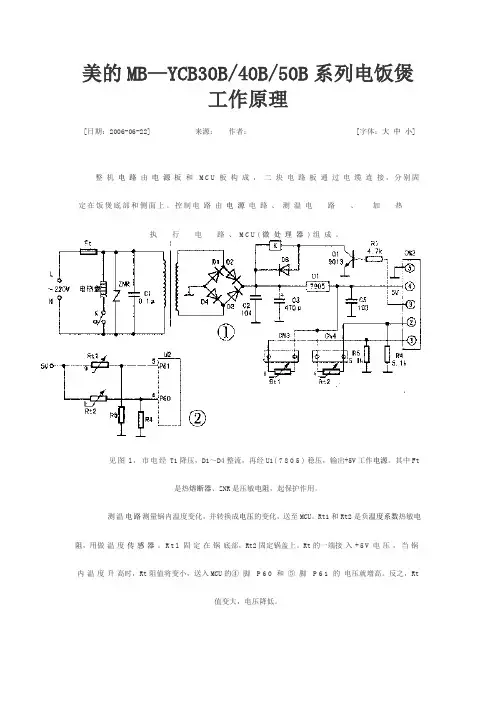

美的MB—YCB30B/40B/50B系列电饭煲工作原理

[日期：2006-06-22] 来源： 作者： [字体：大 中 小]

整机电路由电源板和MCU板构成，二块电路板通过电缆连接，分别固定在饭煲底部和侧面上。控制电路由电源电路、测温电路、加热执行电路、MCU(微处理器)组成。

见图l，市电经T1降压，D1～D4整流，再经U1(7805)稳压，输出+5V工作电源。其中Ft是热熔断器、ZNR是压敏电阻，起保护作用。

测温电路测量锅内温度变化，并转换成电压的变化，送至MCU。Rt1和Rt2是负温度系数热敏电阻，用做温度传感器。Rtl固定在锅底部，Rt2固定锅盖上。Rt的一端接入+5V电压，当锅内温度升高时，Rt阻值将变小，送入MCU的④脚P60和⑤脚P61的电压就增高。反之，Rt值变大，电压降低。 加热执行电路接受MCU指令后，接通或切断电热盘电源，控制加热时间。当需要加热时，MCU26脚输出高电平，Q1导通，继电器K吸合，接通电热盘电源，电热盘加热。反之，MCU输出低电平，Q1截止，K释放，电热盘停止加热。 MCU电路见图3，进行数据采集和处理、输出控制信号、显示工作状态。U2(TMP87P809N)是MCU 8位单片机，内含256Byte(字节)ROM，8K Byte ROM，4路8位A／D转换器，22个I／O接口，2个16位多功能定时器。U3是(KIA7309)是电压柃洲及低电平复位芯片，外形像一只塑封三极管。U3接在u2的27脚复位端，接通电源时，U3输出端输出约O．4V低电平，使U2复位。U2①②脚外接4M陶瓷谐振器，与U2内电路共同构成时钟振荡器。

接通电源时u2复位，23脚输出低电平，LEDl亮(精煮指示)，19脚交替输出高低电平，LED8闪亮(开始指示)，进入待机

状态。此时MCU可接受功能选择键(SWl)或定时选择键(SW4或

SW5)的输入信号，并输出对应的显示信号。当按动开始键(Sw3)时，MCU不断检测锅内温度，控制加热时间，直至结束。

百度文库

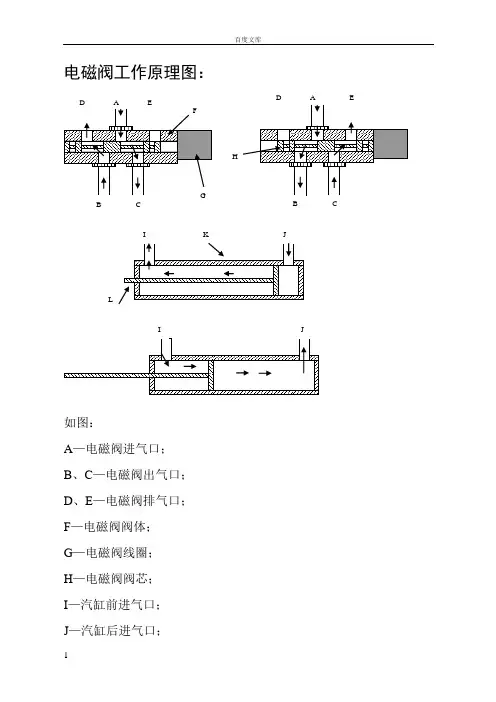

1 电磁阀工作原理图：

如图：

A—电磁阀进气口；

B、C—电磁阀出气口；

D、E—电磁阀排气口；

F—电磁阀阀体；

G—电磁阀线圈；

H—电磁阀阀芯；

I—汽缸前进气口；

J—汽缸后进气口； J I D A E

C B D A E

B C F

G H

J I K

L 百度文库

2 K—汽缸体；

L—汽缸杆；

操作：1、当电磁阀线圈G得电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口C，进入汽缸后进气口J在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口I，电磁阀出气口B，排气口D排出。

2、当电磁阀线圈G失电时，阀芯H动作，使压缩空气经电磁阀进气口A，电磁阀出气口B，进入汽缸后进气口I在气压的作用下推动汽缸杆L；而汽缸内的空气经汽缸进气口J，电磁阀出气口C，排气口E排出。

E

A C B D 百度文库

3

如图：A—小阀芯；B—气管；C—电磁阀铁芯；D—进气口；E—阀芯；

在小阀芯A处应有一个恢复力机构如弹簧，使电磁阀铁芯C失电后小阀芯A能离开电磁阀铁芯C恢复到初态。

动作说明；当电磁阀无电时，由于小阀芯A堵住气管B使阀芯E不会移动。当电磁阀得电时，由于小阀芯A受电磁阀铁芯C的吸引而使气管B打开，使压缩空气推动阀芯E移动。

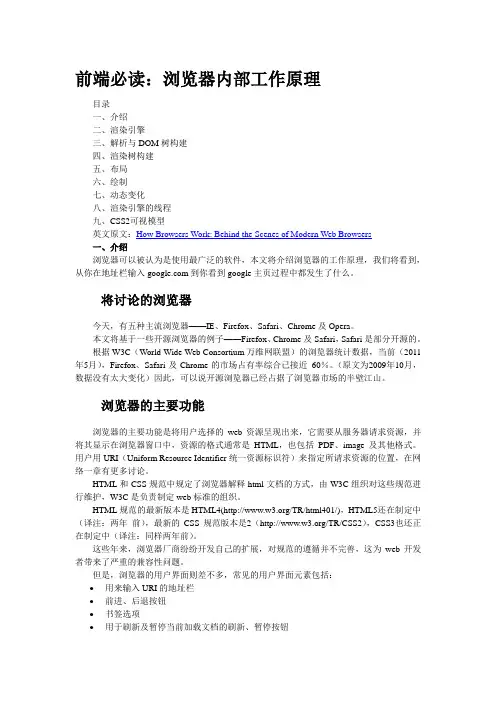

前端必读：浏览器内部工作原理

目录

一、介绍

二、渲染引擎

三、解析与DOM树构建

四、渲染树构建

五、布局

六、绘制

七、动态变化

八、渲染引擎的线程

九、CSS2可视模型

英文原文：How Browsers Work: Behind the Scenes of Modern Web Browsers

一、介绍

浏览器可以被认为是使用最广泛的软件，本文将介绍浏览器的工作原理，我们将看到，从你在地址栏输入到你看到google主页过程中都发生了什么。

将讨论的浏览器

今天，有五种主流浏览器——IE、Firefox、Safari、Chrome及Opera。

本文将基于一些开源浏览器的例子——Firefox、Chrome及Safari，Safari是部分开源的。

根据W3C（World Wide Web Consortium万维网联盟）的浏览器统计数据，当前（2011年5月），Firefox、Safari及Chrome的市场占有率综合已接近 60％。（原文为2009年10月，数据没有太大变化）因此，可以说开源浏览器已经占据了浏览器市场的半壁江山。

浏览器的主要功能

浏览器的主要功能是将用户选择的web资源呈现出来，它需要从服务器请求资源，并将其显示在浏览器窗口中，资源的格式通常是HTML，也包括 PDF、image及其他格式。用户用URI（Uniform Resource Identifier统一资源标识符）来指定所请求资源的位置，在网络一章有更多讨论。

HTML和CSS规范中规定了浏览器解释html文档的方式，由W3C组织对这些规范进行维护，W3C是负责制定web标准的组织。

HTML规范的最新版本是HTML4(/TR/html401/)，HTML5还在制定中（译注：两年 前），最新的CSS规范版本是2（/TR/CSS2），CSS3也还正在制定中（译注：同样两年前）。
