电饭煲的工作原理及原理图

电饭煲的工作原理及原理图

电饭煲是一种常见的家用电器，它能够方便地煮熟米饭。在本文中，我将详细介绍电饭煲的工作原理及其原理图。

一、工作原理：

电饭煲的工作原理主要涉及到加热、控温和蒸汽等方面。下面将分别介绍这些原理。

1. 加热原理：

电饭煲内部有一个加热器，通常是由一个电热丝或加热盘组成。当电饭煲通电后，电流通过加热器，使其产生热量。这个热量通过加热器与内锅接触，将热量传递给内锅中的水和米饭，从而使其加热。

2. 控温原理：

电饭煲中通常配备了一个温度传感器，用于监测内锅中的温度。当内锅中的温度升高到设定的温度时，电饭煲会自动切断加热器的电源，停止加热。当温度降低到一定程度时，电饭煲会再次通电，继续加热，以保持饭菜的温度。

3. 蒸汽原理：

电饭煲内部有一个密封的蒸汽装置，它能够防止蒸汽从电饭煲中逸出。当水加热到沸腾时，产生的蒸汽会上升到蒸汽装置中，并通过一定的管道进入内锅。蒸汽的加热和温度控制可以使米饭煮熟。

二、原理图：

下面是电饭煲的简化原理图，它展示了电饭煲内部的主要组成部分和其工作原理的连接方式。 1. 电源部分：

电饭煲需要外部电源供电，通常使用交流电源。交流电源经过一个插座，然后通过一个保险丝进行过载保护。接下来，电流通过一个变压器，将高压交流电转换为低压交流电，以供电饭煲的各个部分使用。

2. 加热部分：

加热部分主要由一个加热器组成，通常是一个电热丝或加热盘。加热器通过接线板与电源相连，当电流通过加热器时，加热器会产生热量。

3. 控温部分：

控温部分主要包括一个温度传感器和一个控制电路。温度传感器用于监测内锅中的温度，并将温度信号传递给控制电路。控制电路根据温度信号调节加热器的工作状态，以控制内锅的温度。

4. 蒸汽部分：

蒸汽部分主要由一个密封的蒸汽装置和相应的管道组成。当水加热到沸腾时，产生的蒸汽会上升到蒸汽装置中，并通过管道进入内锅，以蒸煮米饭。

总结：

电饭煲的工作原理主要涉及到加热、控温和蒸汽等方面。通过加热器的加热，温度传感器的监测和控制电路的调节，以及蒸汽装置的密封和管道的连接，电饭煲能够方便地煮熟米饭。以上是电饭煲工作原理及原理图的详细介绍，希望对您有所帮助。

1

国家职业资格全省统一鉴定

维修电工论文

（国家职业资格一级）

论文题目： 电饭煲糊锅现象的故障分析及处理

姓 名：

身份证号：

准考证号：

所在省市：

所在单位：

电饭煲糊锅现象的故障分析及处理

程强

2

徐州技师学院

摘要：自动电饭煲使用一段时间后，易出现糊锅现象。这是电饭煲的电路故障。对于煮焦饭故障，如不及时排除，会烧坏电饭煲。下面本文通过介绍电饭煲的基本结构，工作原理，电气原理图来对电饭煲煮焦饭的故障进行分析和处理。

关键词：电饭煲、故障处理、煮焦饭

1.电饭煲的基本结构：

在各种各样的电饭煲中，采用直接加热方式的自动保温式电饭煲使用最多，其工作原理也是其他电饭煲的基础，它的主要组成部件有外壳、内锅、电热板、磁性温控器、双金属温控器、指示灯、插座。等另外有的电饭煲有蒸锅及量杯等附件。

图1 自动电饭煲限温器结构简图

（1）外壳。外壳一般用0.6--1.2mm薄钢板拉伸成型，为了防锈，美化和耐用等要求，外表面常采用静电喷漆、电渡、烧瓷等工艺方法进行处理。外壳除赶到装饰保护作用外还是安装电热板、温控器、内锅的以承机构。外锅与内锅之间有一定的空隙，利用这层空隙作保温层。

（2）内锅。内锅又称内胆，是用来盛放食物的容器。

（3）电热板。电热板又称电热盘、发热板等安装在外壳的底部。它一般由管状电热元件浇铸在铝合金中制成。

3

（4）磁性温控器。磁性温控器又称磁钢限温器，它的作用是当内锅底部达到（103±2）0C时断开电源。其结构如图1

图2 自动电饭煲保温器结构简图

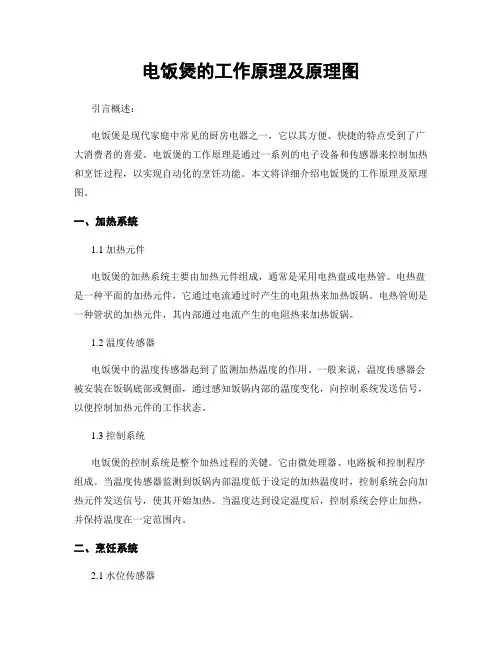

电饭煲的工作原理及原理图

引言概述：

电饭煲是现代家庭中常见的厨房电器之一，它以其方便、快捷的特点受到了广大消费者的喜爱。电饭煲的工作原理是通过一系列的电子设备和传感器来控制加热和烹饪过程，以实现自动化的烹饪功能。本文将详细介绍电饭煲的工作原理及原理图。

一、加热系统

1.1 加热元件

电饭煲的加热系统主要由加热元件组成，通常是采用电热盘或电热管。电热盘是一种平面的加热元件，它通过电流通过时产生的电阻热来加热饭锅。电热管则是一种管状的加热元件，其内部通过电流产生的电阻热来加热饭锅。

1.2 温度传感器

电饭煲中的温度传感器起到了监测加热温度的作用。一般来说，温度传感器会被安装在饭锅底部或侧面，通过感知饭锅内部的温度变化，向控制系统发送信号，以便控制加热元件的工作状态。

1.3 控制系统

电饭煲的控制系统是整个加热过程的关键。它由微处理器、电路板和控制程序组成。当温度传感器监测到饭锅内部温度低于设定的加热温度时，控制系统会向加热元件发送信号，使其开始加热。当温度达到设定温度后，控制系统会停止加热，并保持温度在一定范围内。

二、烹饪系统

2.1 水位传感器 电饭煲的烹饪系统中，水位传感器起到了检测饭锅内水位的作用。一般来说，水位传感器会被安装在饭锅内部的侧面，通过感知水位的变化，向控制系统发送信号，以便控制烹饪过程。

2.2 蒸汽阀

电饭煲在烹饪过程中会产生大量的蒸汽，为了保证烹饪的效果，电饭煲通常会配备蒸汽阀。蒸汽阀可以控制蒸汽的释放，以避免过度蒸煮或压力过大。

2.3 烹饪程序

电饭煲的烹饪程序是根据不同的食材和口味设定的。通过控制系统中的烹饪程序，可以实现不同的烹饪方式，例如煮饭、煲粥、蒸煮等。烹饪程序会根据设定的时间和温度来控制加热元件的工作状态，以达到理想的烹饪效果。

三、保温系统

3.1 保温盖

电饭煲的保温系统主要由保温盖组成。保温盖通常由保温材料制成，如发泡塑料或陶瓷材料，其作用是保持饭锅内部的温度，延长食物的保温时间。

电饭煲电路图原理图解

电饭煲是我们日常生活中常见的厨房电器之一，它的使用方便快捷，能够帮助我们烹饪美味的米饭。而电饭煲内部的电路结构和原理也是我们比较关心的话题之一。在本文中，我们将对电饭煲的电路图和原理进行解析，帮助大家更好地理解电饭煲的工作原理。

首先，我们来看一下电饭煲的整体电路图。电饭煲的电路主要由控制电路、加热电路、保温电路和配电电路组成。控制电路通过控制面板上的按钮和显示屏来实现对电饭煲的操作和监控。加热电路则是通过加热盘和温度传感器来控制电饭煲内部的温度，从而实现对米饭的加热。保温电路则是在煮好米饭后，通过保温盘和温度控制器来保持米饭的温度，保持米饭的口感和味道。配电电路则是将电源输入转换为各个电路所需的电压和电流，以保证电饭煲正常工作。

接下来，我们来详细解析电饭煲的工作原理。当我们按下电饭煲的启动按钮时，控制电路会接收到启动信号，开始工作。控制电路会通过加热电路来控制加热盘的加热功率，根据温度传感器反馈的温度信息来实现对米饭的加热控制。一般来说，电饭煲会先进行高功率加热，将水煮沸后再转为低功率保温状态，以保证米饭煮熟后能够保持在适宜的温度。而保温电路则会在米饭煮熟后接管，通过保温盘和温度控制器来保持米饭的温度，以保持米饭的口感和味道。

在电饭煲的整个工作过程中，配电电路起着至关重要的作用。它会将家用交流电源转换为电饭煲各个电路所需的直流电压和电流，以保证电饭煲正常工作。同时，配电电路也会对电饭煲进行过载和短路保护，以保证电饭煲的安全可靠性。

总的来说，电饭煲的电路图和原理十分复杂，涉及到控制、加热、保温和配电等多个方面。通过本文的解析，希望能够帮助大家更好地理解电饭煲的工作原理，从而更加安全、方便地使用电饭煲，为我们的生活带来便利。
