射频电路基础复习题
⼀、选择1.传输线输⼊阻抗是指传输线上该点的（）
A．⼊射电压与电流⽐B．电压与电流之⽐
C．⼊射电压波之⽐D．⼊射电流波之⽐
2.传输线的⽆⾊散是指（）与频率⽆关。
A．波的速度B．波的能量流动的速度
C．波的相速D．波的群速
3.当传输线处于⾏波⼯作状态时，传输线的反射系数为（）。
A．1 B．-1 C．0 D．⽆法判断
4.下⾯哪⼀种不能构成纯驻波状态的传输条件是
A．Z L=0 B．Z L=∞C．Z L=jX D．Z L= Z0
5.驻波系数ρ的取值范围是（）。
A．ρ=1 B．0≤ρ≤1 C．0≤ρ＜1 D．1≤ρ＜∞
6.在史密斯圆图中坐标原点表⽰（）。
A．开路点B．短路点C．匹配点D．⽆法判断
7.均匀⽆耗传输线终端开路时对应于史密斯圆图的（）。
A．右端点B．左端点C．原点D．上顶点
8.⽆耗均匀传输线的特性阻抗为50?，终端负载阻抗为32 ?，距离终端λ/4
处的输⼊阻抗为（）?。A．50 B．32 C．40 D．⽆法计算
9.当终端反射系数为0.2时，传输线的驻波⽐为（）。
A．2 B．1.5 C．0.67 D．⽆法判断
10.微带传输线传输的电磁波是（）。
A．TEM波B．准TEM波C．TE波D．TM波
⼆、判断题11.⽆耗均匀传输线上各点的电压反射系数幅值都相等。
12.已知⽆耗均匀传输线的负载，求距负载⼀段距离的输⼊阻抗，在利⽤史密斯
圆图时，找到负载的归⼀化电抗，再顺时针旋转对应的电长度得到。13.当均匀⽆耗传输线终端接感性负载时，传输线⼯作在⾏驻波⼯作状态下。
14.在史密斯圆图上左半实轴部分是电压的波节点。
15.为了消除传输线上的反射，通常要在传输线的终端进⾏阻抗匹配。
16.微带线可以作为传输线，⽤在⼤功率传输系统中。
17.在⽆耗互易⼆端⼝⽹络中，S12=S21。
18.⼆端⼝转移参量都是有单位的参量，都可以表⽰明确的物理意义。19.均匀⽆耗传输线⼯作在⾏波状态时，沿线各点的电压和电流均不变。（）
试卷二
一、选择题：（单选或多选，每小题3分，共15分）
1. 关于信号接收机的门限效应，下列说法正确的是（ A、B ）。
A、只要使用包络检波器就存在门限效应；B、所有非相干解调器都存在门限效应；
C、所有相干解调器都存在门限效应；D、使用包络检波器不存在门限效应。
2. 关于衰落，下述正确的是（ A、C、D ）。
A、对多径传播，到达接收点的信号相位和总强度均随机变化；B、对频率不敏感；
C、选择性衰落对不同边带的扰动不一样； D、高频时的选择性衰落比低频严重。
3. 对于SSB调制技术而言，下述正确的是（ A、C、D ）。
A、传输带宽比AM和DSB减少一半；B、信道利用率降低一半；
C、同等条件下比AM和DSB更节省功率；D、在军用短波通信中有广泛应用。
4. 用单音f(t)=cosωmt对载波C(t)=cosω0t进行调频，若J0（βFM）=0，则其调制效率为（ C ）。
A、0；B、50％；C、100％；D、不确定。
5. 对二进制频带传输系统而言，下列说法正确的是（ A、B、C、D ）。
A、FSK、PSK、DPSK的抗衰落性能均优于ASK；
B、FSK、PSK、DPSK的最佳判决门限比ASK容易设置；
C、接收机的输入信噪比增加，解调的误码率一定下降；
D、ASK、PSK、DPSK的频带利用率均高于FSK。
二、填空题（每空2分，共40分）
1. 信息传输速率一般分为传码率和传信率，前者的单位是“波特”，后者的单位是“比特/秒”。
2. 通信系统的主要性能指标可分为两类，即 有效性 指标和可靠性指标。
3. 将连接发信设备和收信设备的各种物理媒体称为狭义信道，将包含信号变换所需的部件和电路的传输媒介称为广义信道，在这种信道中，根据其涵盖的范围不同常可分为调制信道和编码信道。
4. 在实际使用的物理信道中，传输函数如果对信号的影响是固定的，这类信道称为恒参信道；如果传输函数随时间随机快变化，则称为随参信道。 5. 角度调制是调频和调相的统称，其特点是高频载波的频率或相位按调制信号的规律变化而振幅保持恒定。
创作时间：二零二一年六月三十日

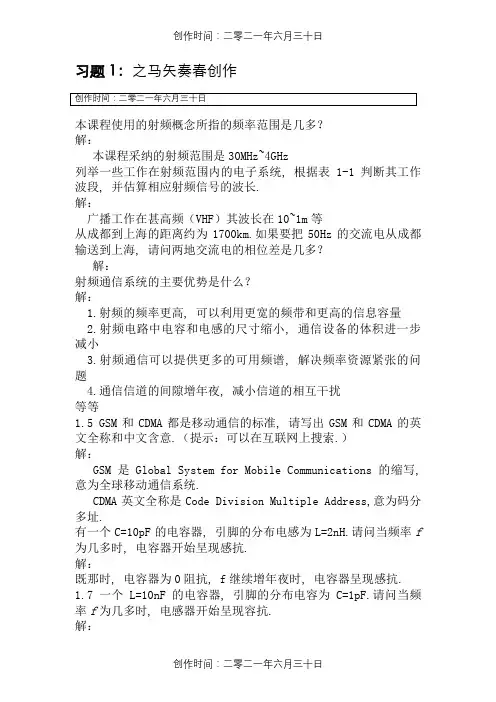

创作时间：二零二一年六月三十日 习题1：之马矢奏春创作
创作时间：二零二一年六月三十日
本课程使用的射频概念所指的频率范围是几多？
解：
本课程采纳的射频范围是30MHz~4GHz
列举一些工作在射频范围内的电子系统, 根据表1-1判断其工作波段, 并估算相应射频信号的波长.
解：
广播工作在甚高频（VHF）其波长在10~1m等
从成都到上海的距离约为1700km.如果要把50Hz的交流电从成都输送到上海, 请问两地交流电的相位差是几多？
解：
射频通信系统的主要优势是什么？
解：
1.射频的频率更高, 可以利用更宽的频带和更高的信息容量
2.射频电路中电容和电感的尺寸缩小, 通信设备的体积进一步减小
3.射频通信可以提供更多的可用频谱, 解决频率资源紧张的问题
4.通信信道的间隙增年夜, 减小信道的相互干扰
等等
1.5 GSM和CDMA都是移动通信的标准, 请写出GSM和CDMA的英文全称和中文含意.（提示：可以在互联网上搜索.）
解：
GSM是Global System for Mobile Communications的缩写,
意为全球移动通信系统.
CDMA英文全称是Code Division Multiple Address,意为码分多址.
有一个C=10pF的电容器, 引脚的分布电感为L=2nH.请问当频率f为几多时, 电容器开始呈现感抗.
解：
既那时, 电容器为0阻抗, f继续增年夜时, 电容器呈现感抗.
1.7 一个L=10nF的电容器, 引脚的分布电容为C=1pF.请问当频率f为几多时, 电感器开始呈现容抗.
解： 创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 思路同上, 当频率f小于1.59 GHz时, 电感器呈现感抗.
1.8 1）试证明（）式.2）如果导体横截面为矩形, 边长分别为a和b, 请给出射频电阻RRF与直流电阻RDC的关系.
通信原理复习题
第一章 绪论
重要概念：
1、通信的目的：就是传递消息。
2、通信的定义：
利用电子等技术手段，借助电信号（含光信号）实现从一地向另一地进行消息的有效传递称为通信。
3、通信系统模型：
信源：原始信号的来源，其作用是将消息转换成相应的电信号。
发送设备：对原始电信号（基带信号）进行各种处理和变换，使它变成适合于信道中传输的形式。
信道：是指传输信号的物理媒质。
接收设备：任务是从带有干扰的接收信号中恢复出相应的原始电信号。
信宿：将复原的原始电信号转换成相应的消息。
4、模拟信号：信号参量的取值是连续的或无穷多个值，且直接与消息相对应的信号，例如语音信号。
数字信号：信号参量只能取有限个值，并常常不直接与消息向对应的信号。
它们都有可能是连续信号或离散信号。
5、通信系统的分类
按调制方式分类：基带传输系统和带通（调制）传输系统
按信号特征分类：模拟通信系统和数字通信系统
按传输媒介分类：有线通信系统和无线通信系统
6、通信方式：
按传输方向：单工、半双工和全双工通信
按码元排列方式：并行传输和串行传输
7、信息与消息：
消息：通信系统中传送的对象。
信息：消息中包含的抽象的、本质的内容。
消息所表达的事件越不可能发生，信息量就越大。
8、信息量计算公式：
)(log)(1logxpxpIaa
平均信息量（信息熵）的计算公式：
典型例题：
例：设有四个信息A、B、C、D分别以概率1/4、1/8、1/8、1/2传送，每个消息出现是相互独立的，其平均住处量H=___________。
通信系统的评价：有效性和可靠性。
模拟系统的评价：有效带宽和信噪比；
