ntc热敏电阻与温度的对应关系

热敏电阻与温度的关系公式

热敏电阻与温度的关系公式 1

NTC 热敏电阻温度计算公式：Rt = R *EXP(B*(1/T1-1/T2))

其中，T1和T2指的是K度，即开尔文温度。

热敏电阻与温度的关系公式 4

R是热敏电阻在T2常温下的标称阻值。100K的热敏电阻25℃的值为100K（即R=100K）。T2=(273.15+25)

EXP是e的n次方

热敏电阻与温度的关系公式 7

通过转换可以得到温度T1与电阻Rt的关系T1=1/（ln（Rt/R）/B+1/T2）

对应的摄氏温度t=T1-273.15，同时+0.5的误差矫正。

二、硬件连接

单片机是3.3V供电，热敏电阻与100K电阻连接。

热敏电阻参数为100K，B值为3950

三、程序

下面是程序（stm32），检测了4路温度

因为要用到数学函数所以需要添加头文件#include "math.h"

然后写公式（电压转换、电阻转换、温度转换）

四、ln、log、lg说明 数学中的公式和c语言中有小小的区别。

1、数学中

log是对数符号,右边写真数和底数（上面是真数,下面是底数）

lg是以10为底数（例lg100=2）（lg为常用对数）

ln是以e为底数（lne2=2）（ln为自然对数 e=2....）

2、c语言中

c语言里面只有两个函数log和log10

其中

函数 log(x) 表示是以e为底的自然对数，即 ln(x)

函数 log10(x) 以10为底的对数，即 lg(x)

以其它数为底的对数用换底公式来表示

函数如下：

double logab(double a,double b){return log(b)/log(a);}

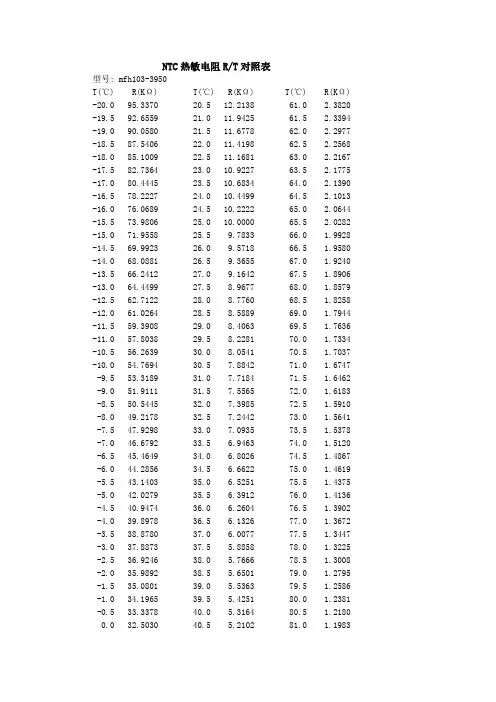

NTC热敏电阻R/T对照表

型号: mfh103-3950

T(℃) R(KΩ) T(℃) R(KΩ) T(℃) R(KΩ)

-20.0 95.3370 20.5 12.2138 61.0 2.3820

-19.5 92.6559 21.0 11.9425 61.5 2.3394

-19.0 90.0580 21.5 11.6778 62.0 2.2977

-18.5 87.5406 22.0 11.4198 62.5 2.2568

-18.0 85.1009 22.5 11.1681 63.0 2.2167

-17.5 82.7364 23.0 10.9227 63.5 2.1775

-17.0 80.4445 23.5 10.6834 64.0 2.1390

-16.5 78.2227 24.0 10.4499 64.5 2.1013

-16.0 76.0689 24.5 10.2222 65.0 2.0644

-15.5 73.9806 25.0 10.0000 65.5 2.0282

-15.0 71.9558 25.5 9.7833 66.0 1.9928

ntc热敏电阻阻值精度与温度精度的关系式

NTC热敏电阻的阻值与温度之间有一个精确的函数关系，即$R=f(T)$，其中，$R$表示阻值，$T$表示温度，$f(T)$表示$T$温度时的阻值。温度升高，NTC热敏电阻的阻值也会随之升高，温度降低，NTC热敏电阻的阻值也会随之降低。

NTC热敏电阻阻值精度与温度精度的关系式较为复杂，一般近似表示为公式$R=R_0\times e^{B\left(\frac{1}{T_1}-\frac{1}{T_2}\right)}$，其中$R$是热敏电阻在$T_2$常温下的标称阻值，$B$值是热敏电阻的重要参数，$T_1$和$T_2$指的是$K$度即开尔文温度，$K$度=273.15+摄氏度。

NTC热敏电阻的阻值精度和温度精度之间的关系式受到多种因素的影响，实际应用中需要根据具体情况进行分析和计算。

ntc热敏电阻与温度的关系

NTC热敏电阻是一种温度传感器，其电阻值随温度的变化而变化。本文将探讨NTC热敏电阻与温度的关系，并分析其工作原理和应用领域。

一、NTC热敏电阻的工作原理

NTC热敏电阻是一种负温度系数热敏电阻，即其电阻值随温度的升高而下降。其工作原理基于热敏效应，即材料的电阻随温度的变化而变化。NTC热敏电阻的材料通常是氧化物，如氧化镍、氧化锡等，这些材料具有较高的电阻温度系数。当温度升高时，材料的电导增加，电阻减小；反之，当温度降低时，材料的电导减小，电阻增加。

二、NTC热敏电阻与温度的关系

NTC热敏电阻的电阻值与温度之间存在着一种非线性的关系。通常情况下，NTC热敏电阻的电阻值在室温（25摄氏度）时最大，随着温度的升高，其电阻值逐渐减小。然而，不同型号和材料的NTC热敏电阻具有不同的电阻温度特性曲线。一般来说，NTC热敏电阻的电阻温度特性曲线可以通过温度系数和额定电阻值来描述。

三、NTC热敏电阻的应用领域

由于NTC热敏电阻具有温度敏感性强、体积小、响应速度快等特点，因此在许多领域得到广泛应用。

1. 温度测量与控制：NTC热敏电阻可用于温度测量和控制。通过测量NTC热敏电阻的电阻值，可以推算出所测量的温度。常见的应用场景包括温度计、恒温控制器、温度补偿等。

2. 温度补偿：许多电子元器件的性能受温度影响较大，为了保证其工作稳定性，常需要进行温度补偿。NTC热敏电阻可以作为温度补偿元件，通过监测环境温度的变化，对其他元件的电路进行补偿，提高系统的稳定性和精度。

3. 温度保护：在一些电子设备中，NTC热敏电阻可用于温度保护。当设备运行过程中温度超过设定的阈值时，NTC热敏电阻的电阻值会发生明显变化，从而触发保护电路，切断电源或采取其他措施，以防止设备过热损坏。

4. 环境监测：由于NTC热敏电阻对温度变化非常敏感，因此可用于环境温度的监测。在气象、农业、仓储等领域，可以利用NTC热敏电阻构建温度监测系统，实时监测环境的温度变化，为决策提供参考依据。
