NTC (Negative Temperature Coefficient) 热敏电阻是一种温度敏感的电阻器件。它的电阻值随着温度的变化而变化，当温度升高时，电阻值减小，反之，当温度降低时，电阻值增加。NTC热敏电阻广泛用于各种应用中，下面是一些常见的NTC热敏电阻的应用及其相关内容。

1. 温度测量：NTC热敏电阻可以用来测量环境中的温度变化。它可以被连接到一个电路中，通过测量其电阻值的变化来间接测量温度的变化。这种应用常见于家用电器，如空调、冰箱等。

2. 温度补偿：在一些电子设备中，NTC热敏电阻被用作温度补偿元件。由于NTC热敏电阻的电阻值随温度变化而变化，因此可以用它来补偿其他元件在温度变化下的性能变化，以保持电路的稳定性。这种应用常见于精密仪器，如测量仪器、温度控制装置等。

3. 温度保护：由于NTC热敏电阻对温度变化非常敏感，它可以被用来进行温度保护。当连接到一个电路中，当温度升高到达预定的阈值时，NTC热敏电阻的电阻值会急剧变小，从而触发一个保护装置以断开电路或采取其他措施来保护电路。这种应用常见于电源、电池、电动机等需要温度保护的设备。

4. 温度补偿：NTC热敏电阻还可以被用来对其他设备的温度进行补偿。例如，在一些传感器中，温度可能对其测量结果产生影响，通过将NTC热敏电阻连接到传感器电路中，可以补偿因温度变化而造成的误差，提高传感器的精度和准确性。

5. 温度控制：NTC热敏电阻也可以用于温度控制系统中。例如，在加热系统中，可以将NTC热敏电阻与一个控制装置连接，当温度达到设定值时，控制装置可以根据NTC热敏电阻的变化来控制加热元件的功率，从而实现对温度的精确控制。

总之，NTC热敏电阻是一种应用广泛的温度敏感电阻器件，在许多领域中都有重要的应用。通过测量电阻值的变化，它可以用来测量温度、补偿温度、保护电路、补偿传感器误差和控制温度等。以上只是一些常见的应用，随着技术的发展，NTC热敏电阻还有更多创新的应用将会被发现。

合集下载

10K NTC热敏电阻对照表

10K NTC热敏电阻对照表

10K NTC温度阻值对照表

温度T1 阻值Rt 温度T1 阻值Rt 温度T1 阻值Rt 温度T1 阻值Rt

-40 235.83075593 2 25.795966881 44 5.070437823 86 1.4580779678

-39 221.67240981 3 24.673611964 45 4.9034011598 87 1.4204703156

-38 208.47382602 4 23.607666567 46 4.7428627464 88 1.3840329328

-37 196.16305694 5 22.594945784 47 4.5885344983 89 1.3487237721

-36 184.67403487 6 21.632463086 48 4.4401425688 90 1.314502486

-35 173.94605364 7 20.717416866 49 4.2974265762 91 1.2813303512

-34 163.92329912 8 19.847177965 50 4.1601388769 92 1.2491701959

-33 154.55442376 9 19.019278111 51 4.028043881 93 1.2179863314

-32 145.79216068 10 18.231399185 52 3.9009174074 94 1.1877444861

-31 137.59297352 11 17.481363273 53 3.7785460774 95 1.1584117439

-30 129.91673843 12 16.767123414 54 3.6607267421 96 1.1299564843

-29 122.72645506 13 16.086755023 55 3.5472659437 97 1.1023483265

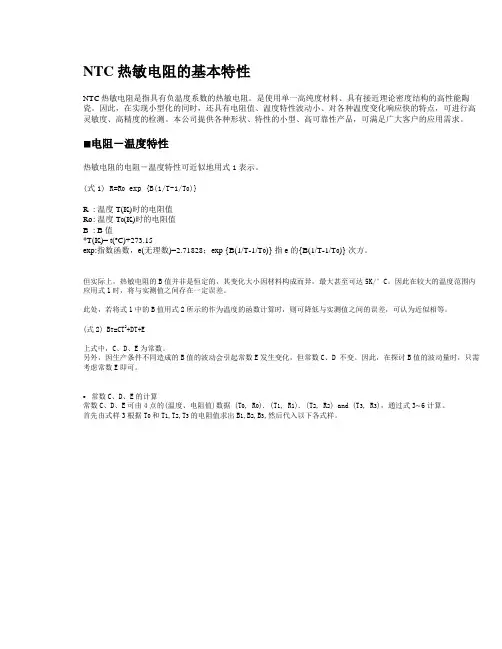

NTC热敏电阻的基本特性

NTC热敏电阻的基本特性

NTC热敏电阻的基本特性

NTC热敏电阻是指具有负温度系数的热敏电阻。是使用单一高纯度材料、具有接近理论密度结构的高性能陶瓷。因此，在实现小型化的同时，还具有电阻值、温度特性波动小、对各种温度变化响应快的特点，可进行高灵敏度、高精度的检测。本公司提供各种形状、特性的小型、高可靠性产品，可满足广大客户的应用需求。

电阻－温度特性

热敏电阻的电阻－温度特性可近似地用式1表示。

(式1) R=R0 exp {B(1/T-1/T0)}

R : 温度T(K)时的电阻值

Ro : 温度T0(K)时的电阻值

B : B 值

*T(K)= t(ºC)+273.15

exp:指数函数，e(无理数)=2.71828；exp {B(1/T-1/T0)} 指e 的{B(1/T-1/T0)} 次方。

但实际上，热敏电阻的B值并非是恒定的，其变化大小因材料构成而异，最大甚至可达5K/°C。因此在较大的温度范围内应用式1时，将与实测值之间存在一定误差。

此处，若将式1中的B值用式2所示的作为温度的函数计算时，则可降低与实测值之间的误差，可认为近似相等。

(式2) BT=CT2+DT+E

上式中，C、D、E为常数。

另外，因生产条件不同造成的B值的波动会引起常数E发生变化，但常数C、D 不变。因此，在探讨B值的波动量时，只需考虑常数E即可。

• 常数C、D、E的计算

常数C、D、E可由4点的(温度、电阻值)数据 (T0, R0). (T1, R1). (T2, R2) and (T3, R3)，通过式3∼6计算。

首先由式样3根据T0和T1,T2,T3的电阻值求出B1,B2,B3,然后代入以下各式样。

• 电阻值计算例

试根据电阻－温度特性表，求25°C时的电阻值为5(kΩ)，B值偏差为50(K)的热敏电阻在10°C～30°C的电阻值。

• 步 骤

(1) 根据电阻－温度特性表，求常数C、D、E。

To=25+273.15 T1=10+273.15 T2=20+273.15 T3=30+273.15

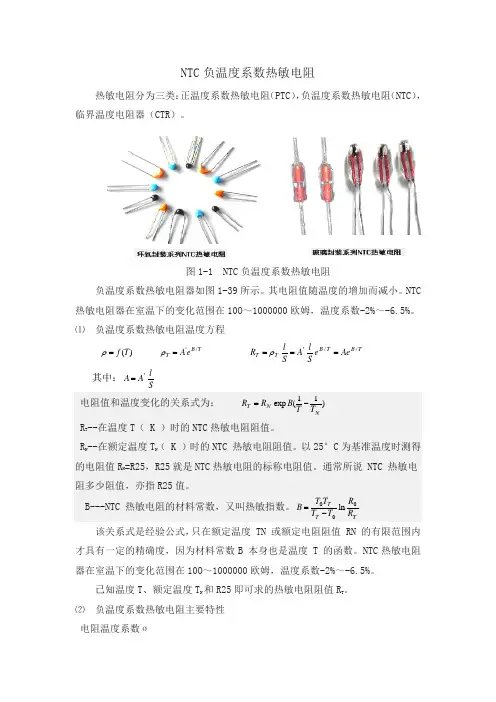

NTC负温度系数热敏电阻

NTC负温度系数热敏电阻

NTC负温度系数热敏电阻

热敏电阻分为三类：正温度系数热敏电阻（PTC），负温度系数热敏电阻（NTC），临界温度电阻器（CTR）。

图1-1 NTC负温度系数热敏电阻

负温度系数热敏电阻器如图1-39所示。其电阻值随温度的增加而减小。NTC热敏电阻器在室温下的变化范围在10O～1000000欧姆，温度系数-2%～-6.5%。

⑴ 负温度系数热敏电阻温度方程

)(Tf TBTeA/' TBTBTTAeeSlASlR//'

其中：SlAA'

电阻值和温度变化的关系式为： )11(expNNTTTBRR

RT--在温度T（ K ）时的NTC热敏电阻阻值。

RN--在额定温度TN（ K ）时的NTC 热敏电阻阻值。以25°C为基准温度时测得的电阻值RN=R25，R25就是NTC热敏电阻的标称电阻值。通常所说 NTC 热敏电阻多少阻值，亦指R25值。

B---NTC 热敏电阻的材料常数，又叫热敏指数。TTTRRTTTTB000ln

该关系式是经验公式，只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度，因为材料常数B 本身也是温度 T 的函数。NTC热敏电阻器在室温下的变化范围在10O～1000000欧姆，温度系数-2%～-6.5%。

已知温度T、额定温度TN和R25即可求的热敏电阻阻值RT。

⑵ 负温度系数热敏电阻主要特性

电阻温度系数σ

dTdRRTT1

微分式（），可得 2TB 热敏电阻的温度系数是负值。

-----温度测量电桥应用

温度测量电桥的A点所在的桥臂的电阻是固定的，故AU是固定的。B点所在的桥臂的电阻tR随温度变化，故BU是变动的。电阻tR为负温度系数热敏电阻，tR=1.5K指NTC热敏电阻的标称电阻值R25。为了方便取2R与tR成比例，这里取KRRt5.12，同时，1311212EERRRAU，得7501R。

NTC 负温度系数热敏电阻选型与应用

NTC 负温度系数热敏电阻选型与应用

NTC负温度系数热敏电阻选型与应用

I、抑制浪涌电流用MF71型NTC热敏电阻应用说明

开机浪涌电流产生的原因

图1是典型的电子产品电源部分简化电路，C1是与负载并联的滤波电容。在开机上电

的瞬间，电容电压不能突变，因此会产生一个很大的充电电流。根据一阶电路零状态响应模

型所建立的一阶线性非齐次方程可以求出其电流初始值相当于把滤波电容短路而得到的电

流值。这个电流就是我们常说的输入浪涌电流，它是在对滤波电容进行初始充电时产生的，

其大小取决于启动上电时输入电压的幅值以及由桥式整流器和电解电容其所形成的回路的

总电阻。

图1 电源示意图

假设输入电压V1为220Vac，整个电网内阻（含整流桥和滤波电容）Rs=1Ω，若正好在

电源输入波形达到90度相位的时候开机，那么开机瞬间浪涌电流的峰值将达到

I=220×1.414/1=311（A）。这个浪涌电流虽然时间很短，但如果不加以抑制，会减短输入

电容和整流桥的寿命，还可能造成输入电源电压的降低，让使用同一输入电源的其它动力设

备瞬间掉电，对临近设备的正常工作产生干扰。

浪涌电流的抑制

浪涌电流的抑制方法有很多，一般中小功率电源中采用电阻限流的办法抑制开机浪涌电

流。图2是一个常见的110V/220V双输入电源示意图，以此为例，我们分析一下如何使用

NTC热敏电阻进行浪涌电流的抑制。

图2 110/220Vac

双输入电源示意图 NTC热敏电阻，即负温度系数热敏电阻，其特性是电阻值随着温度的升高而呈非线性的

下降。NTC在应用上一般分为测温热敏电阻和功率型热敏电阻，用于抑制浪涌的NTC热敏电

阻指的就是功率型热敏电阻器。

图2中R1~R4为热敏电阻浪涌抑制器通常放置的位置。对于同时兼容110Vac和220Vac

输入的双电压输入产品，应该在R1和R2位置同时放两个NTC热敏电阻，这样可使在110Vac

输入连接线连接时和220Vac输入连接线断开时的冲击电流大小一致，也可单独在R3或R4
