图 1-1 变压器工作原理示意图 第一章 变压器的工作原理和基本结构

变压器是一种静止的电机。它利用电磁感应原理，把一种等级的交流电压、电流转换成同频率的另一种等级的电压、电流，以供生产、生活使用。

变压器是电力系统的重要设备，在国民经济其他部门也获得了广泛的应用。本篇主要研究一般用途的电力变压器。首先简要地介绍变压器的工作原理和结构，然后着重分析变压器的运行原理、三相变压器的连接组别和变压器的并联运行等，最后对三绕组变压器、自耦变压器和分裂变压器作简要的介绍。

本章主要介绍电力变压器主要结构部件的名称及作用；变压器分类情况；变压器的基本原理和铭牌数据的意义。

第一节 变压器的工作原理及分类

一、工作原理

变压器是利用电磁感应原理工作的。如图1-1所示，以单相变压器为例，变压器的主要部件是一个闭合铁芯和套在铁芯上的两个绕组。这两个绕组具有不同的匝数且互相绝缘，两绕组间只有磁的耦合而没有电的联系。其中绕组1接交流电源，称为原绕组、一次绕组或一次侧，它是电能的输入侧；绕组2接负载，称为副绕组、二次绕组或二次侧，它是电能的输出侧。

当一次侧接到交流电源时，绕组中便有交流电流1i流过，并在铁芯中产生与外加电压频率相同的磁动势F，该磁动势产生沿铁芯闭合的交变主磁通。这个交变磁通同时交链着一、二次侧。根据电磁感应定律，交变磁通分别在一、二次侧中感应出同频率的电动势1e和2e。 dtdNe11

dtdNe22 （1—1）

式中 1N——一次侧绕组匝数；

2N——二次侧绕组匝数。

由于感应电动势的大小与绕组的匝数成正比，因此，改变一、二次侧的匝数即可改变二次侧的电压大小，这就是变压器的变压原理。二次侧有了电动势，便可以向负载输出电能，实现了不同电压等级电能的传递。

储气罐的作用

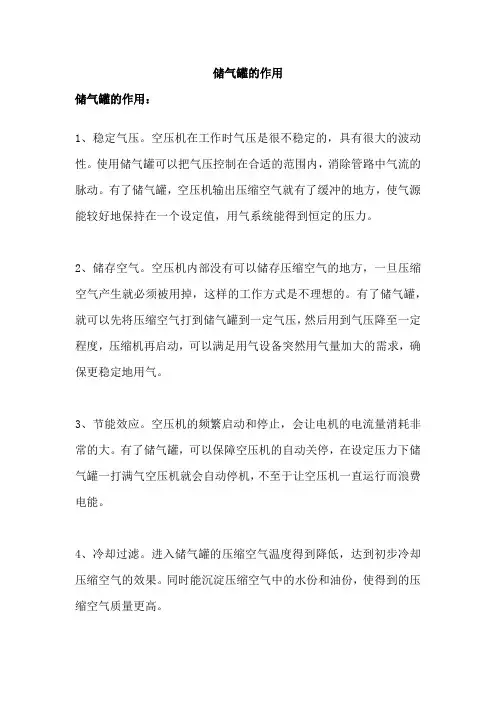

储气罐的作用：

1、稳定气压。空压机在工作时气压是很不稳定的，具有很大的波动性。使用储气罐可以把气压控制在合适的范围内，消除管路中气流的脉动。有了储气罐，空压机输出压缩空气就有了缓冲的地方，使气源能较好地保持在一个设定值，用气系统能得到恒定的压力。

2、储存空气。空压机内部没有可以储存压缩空气的地方，一旦压缩空气产生就必须被用掉，这样的工作方式是不理想的。有了储气罐，就可以先将压缩空气打到储气罐到一定气压，然后用到气压降至一定程度，压缩机再启动，可以满足用气设备突然用气量加大的需求，确保更稳定地用气。

3、节能效应。空压机的频繁启动和停止，会让电机的电流量消耗非常的大。有了储气罐，可以保障空压机的自动关停，在设定压力下储气罐一打满气空压机就会自动停机，不至于让空压机一直运行而浪费电能。

4、冷却过滤。进入储气罐的压缩空气温度得到降低，达到初步冷却压缩空气的效果。同时能沉淀压缩空气中的水份和油份，使得到的压缩空气质量更高。

扩展资料：

储气罐大小不一，用途也不一样，对于空压机来讲，其介质不一定都是空气，储气罐有时还分为天然气储气罐、液化气储气罐、沼气储气罐、其它惰性气体储气罐等，还有的分成高压储气罐和低压储气罐。

储气罐属十压力容器类，结构很简单，制作也不复杂，只是将钢板卷起来，接上一条焊缝，再把上下底焊接上即可。但是，它并不像它的外貌那样简单，作为压力容器，一定要能够承受相当的压力才能胜任。

储气罐属特种设备，对安全的要求比较高，在管理上也是十分严格的。一般都要经过当地劳动部门压力容器机构的检测，发给牌照才能允许使用。

在空压机上，均能看到这种蓝色的搪瓷牌照，上边写着“压力容器牌照’:落款是劳动监察部门，还标有此设备的编号。每个储气罐在劳动部门均有“户口’:这“户口’，本在各用户手里，要定期年检。

气压罐的工作原理

气压罐是一种利用空气压力储存并调节流体压力的设备，广泛应用于工业、建筑和农业等领域。它能够平稳地调节管道内的流体压力，确保管道可靠工作。本文将从气压罐的工作原理，结构和应用领域等方面进行详细介绍。

一、气压罐的工作原理气压罐是由一般圆形的容器和附有压力传感器的压力控制器组成。当管道内压力升高时，气压罐容器内的空气被压缩，压力控制器会自动打开并将部分压力释放出去，这样就可以平稳地调节管道内的压力。当管道内压力下降时，压力控制器则会自动关闭，将空气压缩回去储存起来，为下次使用做好准备。

二、气压罐的结构气压罐的结构比较简单，主要由容器、塑料或金属管道和压力控制器组成。容器一般采用钢板焊接而成，内置压力传感器，以便管道内的压力超出一定范围自动触发压力控制器。塑料或金属管道是连接在容器上的管路系统，用于连接气源与需要供气的设备。压力控制器一般由阀门、压力传感器和控制面板组成，能够快速、准确地控制气压罐内的压力，确保管道正常工作。

三、气压罐的应用领域气压罐被广泛应用于工业、建筑和农业等领域，其主要作用是调节管道内的压力。下面我将从不同领域的应用来介绍一下气压罐的作用。 1. 工业领域：工业领域最常见的应用是储气、减震和保压，在离心式空调、压缩机、燃气锅炉、汽车制造等领域都有应用。例如，气压罐常被用于桶装水的灌装机和酱汁灌装机中，以保证这些设备的正常使用。

2. 建筑领域：在建筑领域，气压罐主要用于保压和减震。例如，水泵保持气压罐可以保持建筑物水压，保证水的充分供应。

3. 农业领域：在农业领域，气压罐一般用于喷洒器，可以控制喷洒器产生的水压和水流量，提高作物的效益。

四、气压罐的维修与保养气压罐在使用之前需要定期进行检查和维护，保证其正常使用。下面是维修与保养的一些要点：

1. 严格按照使用手册使用和维护器具的各项要求，不得随意使用、拆动和改动。

2. 定期检查气压罐的密封和防腐状况，发现问题及时修理或更换零部件。

民用建筑高位消防水箱增压设施的设计探讨

在民用建筑的消防给水设计中，采用临时高压给水系统的建筑物都应设置高位消防水箱，以保证最不利点消火栓或喷头的消防水压。《高层民用建筑设计防火规范》GB50045—95（以下简称高规)规定，建筑高度不超过100m时,最不利点消火栓的静水压力不应低于0。07Mpa，建筑高度超过100m时，最不利点消火栓的静水压力不应低于0。15Mpa。在实际工程设计中，由于受建筑造型、结构设计的限制,当高位水箱的设置高度不能满足上述消火栓的静压要求时应设置增压设施。设计中常采用的增压形式有两种:一是设置增压泵；二是设置气压罐。

1 增压泵

在消防水箱的出水管上设置增压泵以解决最不利点消火栓的压力要求,是一种从设计到施工都较为简单的增压形式，既方便又经济,在工程实践中得到广泛应用。其基本工作过程如图1所示：

1.1增压泵的工作原理

顶部消防给水的压力在火灾初期由增压泵供给，消防水箱出水管上设有电接点压力表,压力表设3个控制点，即上限压力值、下限压力值和启动消防泵的压力值。当系统压力升至设计上限值时，停止增压泵的运行;当系统压力降至设计下限值时，启动增压泵,系统压力上升至上限值，如此反复来维持消防系统的压力需要；当发生火灾时，消火栓水枪或喷头开始喷水，系统压力下降,当降至设计压力下限值以下时，停止增压泵,启动消防泵.

1。2增压泵的设计计算

增压泵的设计计算内容主要是确定启动、停止增压泵的上限压力值、下限压力值和启动消防泵的压力值。

1.2。1启动增压泵的下限压力值Hmin

如图1所示，启动增压泵的下限压力值应为最不利点消火栓所需的水压,以建筑高度小于100m的高层建筑为例，最不利点消火栓所需的水压为:Hmin= Hq+ Hd+ HK +∑h—H

根据《高规》第7。4。6。2条规定建筑高度小于100m的高层建筑消火栓的充实水柱为10m

Hq=（αf×Hm×10）÷（1-ψ×αf×Hm)=1.2×10×10 ÷ (1 - 0。0097×1.2×10 ）
