光电直读光谱仪原理与结构图

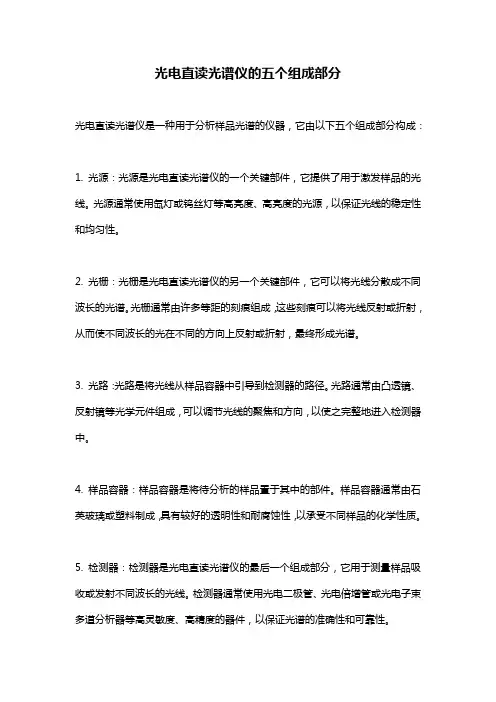

光电直读光谱仪的五个组成部分
光电直读光谱仪是一种用于分析样品光谱的仪器，它由以下五个组成部分构成：
1. 光源：光源是光电直读光谱仪的一个关键部件，它提供了用于激发样品的光线。

光源通常使用氙灯或钨丝灯等高亮度、高亮度的光源，以保证光线的稳定性和均匀性。

2. 光栅：光栅是光电直读光谱仪的另一个关键部件，它可以将光线分散成不同波长的光谱。

光栅通常由许多等距的刻痕组成，这些刻痕可以将光线反射或折射，从而使不同波长的光在不同的方向上反射或折射，最终形成光谱。

3. 光路：光路是将光线从样品容器中引导到检测器的路径。

光路通常由凸透镜、反射镜等光学元件组成，可以调节光线的聚焦和方向，以使之完整地进入检测器中。

4. 样品容器：样品容器是将待分析的样品置于其中的部件。

样品容器通常由石英玻璃或塑料制成，具有较好的透明性和耐腐蚀性，以承受不同样品的化学性质。

5. 检测器：检测器是光电直读光谱仪的最后一个组成部分，它用于测量样品吸收或发射不同波长的光线。

检测器通常使用光电二极管、光电倍增管或光电子束多道分析器等高灵敏度、高精度的器件，以保证光谱的准确性和可靠性。

光电直读光谱仪原理光电直读光谱仪的核心部分是一个光电倍增管（Photomultiplier Tube，简称PMT）。

PMT是一种具有较高增益的光电转换器件，可以将光信号转换为电信号。

它由一个光敏阴极、多个二次电子倍增极以及一个阳极组成。

在光电直读光谱仪中，首先将入射光束通过一个狭缝进行准直。

然后，光线经过一个光栅或其他分光装置进行波长分解，使不同波长的光线沿不同方向传播。

这种分解后的光线称为光谱。

分光后的光谱进入PMT中的光敏阴极，并通过光电效应产生光电子。

这些光电子经过二次电子倍增极倍增，并最终聚集到阳极上，形成一个电流信号。

该电流信号的大小与PMT所接收的光信号强度成正比。

PMT产生的电流信号经过放大和处理电路，然后由光电直读光谱仪的显示屏或计算机进行处理和显示。

通过量化测量电流信号的强度，就可以确定物质对不同波长的光的吸收强度。

光电直读光谱仪的波长分辨率主要由光栅或其他分光装置的性能决定。

光栅是一种通过多个平行凸面或凹面的直线刻槽构成的光学元件，可以将光束分散成不同波长的光谱。

光栅的刻槽数目越多，刻槽的宽度越窄，光谱的波长分辨率就越高。

在实际应用中，光电直读光谱仪通常需要进行基线校准和样品校准。

基线校准是指在测量前将仪器的输出信号调整到零点。

样品校准是使用已知浓度的标准物质进行测量，以建立吸光度和浓度之间的关系。

通过基线校准和样品校准，可以使测量结果更加准确和可靠。

总结起来，光电直读光谱仪通过将入射光束分解成各个波长的光线，并测量物质对不同波长光线的吸收强度，来获取物质的吸收光谱。

它的工作原理是利用光电倍增管将光信号转换为电信号，并通过放大和处理电路进行处理，最终得到吸收光谱的结果。

光电直读光谱仪是一种常用的光谱分析仪器，广泛应用于化学、生物、物理等领域的研究和实验。

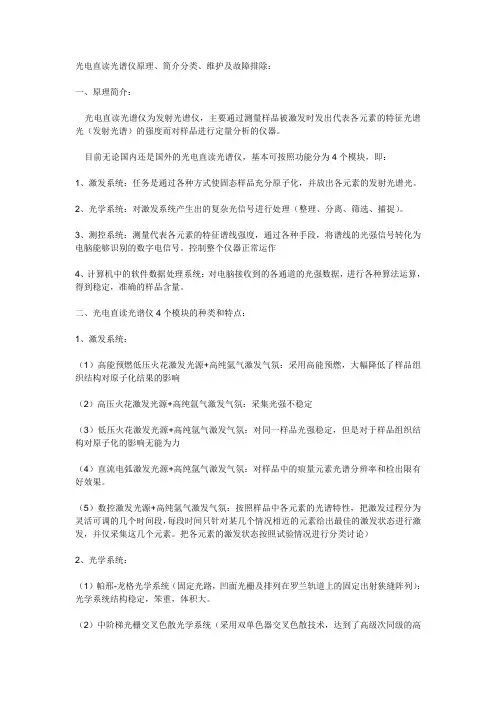

光电直读光谱仪原理、简介分类、维护及故障排除：一、原理简介：光电直读光谱仪为发射光谱仪，主要通过测量样品被激发时发出代表各元素的特征光谱光（发射光谱）的强度而对样品进行定量分析的仪器。

目前无论国内还是国外的光电直读光谱仪，基本可按照功能分为4个模块，即：1、激发系统：任务是通过各种方式使固态样品充分原子化，并放出各元素的发射光谱光。

2、光学系统：对激发系统产生出的复杂光信号进行处理（整理、分离、筛选、捕捉）。

3、测控系统：测量代表各元素的特征谱线强度，通过各种手段，将谱线的光强信号转化为电脑能够识别的数字电信号。

控制整个仪器正常运作4、计算机中的软件数据处理系统：对电脑接收到的各通道的光强数据，进行各种算法运算，得到稳定，准确的样品含量。

二、光电直读光谱仪4个模块的种类和特点：1、激发系统：（1）高能预燃低压火花激发光源+高纯氩气激发气氛：采用高能预燃，大幅降低了样品组织结构对原子化结果的影响（2）高压火花激发光源+高纯氩气激发气氛：采集光强不稳定（3）低压火花激发光源+高纯氩气激发气氛：对同一样品光强稳定，但是对于样品组织结构对原子化的影响无能为力（4）直流电弧激发光源+高纯氩气激发气氛：对样品中的痕量元素光谱分辨率和检出限有好效果。

（5）数控激发光源+高纯氩气激发气氛：按照样品中各元素的光谱特性，把激发过程分为灵活可调的几个时间段，每段时间只针对某几个情况相近的元素给出最佳的激发状态进行激发，并仅采集这几个元素。

把各元素的激发状态按照试验情况进行分类讨论）2、光学系统：（1）帕邢-龙格光学系统（固定光路，凹面光栅及排列在罗兰轨道上的固定出射狭缝阵列）：光学系统结构稳定，笨重，体积大。

（2）中阶梯光栅交叉色散光学系统（采用双单色器交叉色散技术，达到了高级次同级的高分辨率，同时又用二次色散解决了光谱的级次重叠问题）：体积小，分辨率高，一般采集接固体成像系统。

3、测控系统：（一）测量系统：（1）光电倍增管+积分电路+模数转化电路：一般作为帕邢-龙格光学系统或C-T光学系统的光谱采集器，一个光电倍增管加上之后的电路只能采集一根谱线的强度。

直读光谱仪原理直读光谱仪是一种用于分析样品光谱特性的仪器，它能够将样品产生的光谱信号转化为数字信号，通过计算机进行处理和分析。

直读光谱仪的原理主要包括光学分析、光谱仪构造和光谱数据处理三个方面。

首先，光学分析是直读光谱仪的核心原理之一。

光学分析是利用光学元件对样品产生的光谱信号进行分析和处理的过程。

光学元件包括光源、入射光束整形器、样品室、光栅和检测器等。

光源产生的光线经过入射光束整形器后，进入样品室与样品发生作用，产生特定的光谱信号。

然后，经过光栅的色散作用，将光谱信号分解成不同波长的光线，最后被检测器检测并转化为电信号。

其次，光谱仪的构造也是直读光谱仪原理的关键部分。

光谱仪的构造主要包括光学系统、光电检测系统和数据处理系统。

光学系统是由光源、入射光束整形器、样品室、光栅等光学元件组成，它们共同完成对样品产生的光谱信号的分析和处理。

光电检测系统包括检测器和信号放大器等部件，用于将光学系统产生的光谱信号转化为电信号。

数据处理系统则是利用计算机对电信号进行处理和分析，最终得到样品的光谱特性信息。

最后，光谱数据处理是直读光谱仪原理的重要环节。

光谱数据处理主要包括信号采集、信号处理和数据分析等步骤。

信号采集是指将光学系统产生的光谱信号转化为电信号，并通过检测器进行采集。

信号处理是指通过信号放大器对采集到的电信号进行放大和滤波处理，以提高信噪比和准确度。

数据分析则是利用计算机对处理后的信号进行分析和处理，得到样品的光谱特性参数。

总之，直读光谱仪原理主要包括光学分析、光谱仪构造和光谱数据处理三个方面。

通过对这些原理的深入理解，可以更好地掌握直读光谱仪的工作原理和应用方法，为科研和实验工作提供更精准的光谱分析数据。

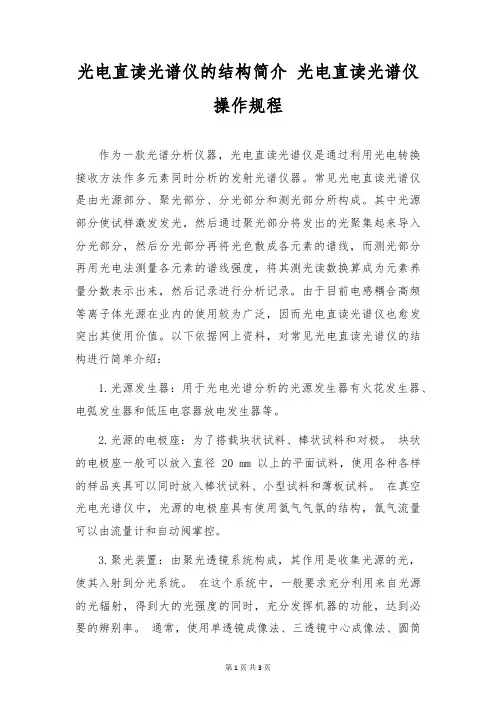

光电直读光谱仪的结构简介光电直读光谱仪操作规程作为一款光谱分析仪器，光电直读光谱仪是通过利用光电转换接收方法作多元素同时分析的发射光谱仪器。

常见光电直读光谱仪是由光源部分、聚光部分、分光部分和测光部分所构成。

其中光源部分使试样激发发光，然后通过聚光部分将发出的光聚集起来导入分光部分，然后分光部分再将光色散成各元素的谱线，而测光部分再用光电法测量各元素的谱线强度，将其测光读数换算成为元素养量分数表示出来，然后记录进行分析记录。

由于目前电感耦合高频等离子体光源在业内的使用较为广泛，因而光电直读光谱仪也愈发突出其使用价值。

以下依据网上资料，对常见光电直读光谱仪的结构进行简单介绍：1.光源发生器：用于光电光谱分析的光源发生器有火花发生器、电弧发生器和低压电容器放电发生器等。

2.光源的电极座：为了搭载块状试料、棒状试料和对极。

块状的电极座一般可以放入直径20 mm以上的平面试料，使用各种各样的样品夹具可以同时放入棒状试料、小型试料和薄板试料。

在真空光电光谱仪中，光源的电极座具有使用氩气气氛的结构，氩气流量可以由流量计和自动阀掌控。

3.聚光装置：由聚光透镜系统构成，其作用是收集光源的光，使其入射到分光系统。

在这个系统中，一般要求充分利用来自光源的光辐射，得到大的光强度的同时，充分发挥机器的功能，达到必要的辨别率。

通常，使用单透镜成像法、三透镜中心成像法、圆筒透镜成像法，使来自光源的光在准直透镜上成像。

4.分光器：由入射狭缝、分光元件和出射狭缝系统构成，进入入射系统的光用分光元件进行分光，用出射狭缝系统选择各元素的光谱。

由于铁的光谱线很多，所以推举使用大分散的分光元件。

分光器依据其内部是在真空下还是在非真空下，分为真空型和非真空型两种。

5.测光装置：由光电子倍增管、积分单元、记录器或指示器等构成。

内标线和分析线的光电子倍增管，将来自各自受光的出射狭缝的光变为电流，分别充电至积分电容。

6.真空型分光计的真空系统：硫、磷、碳、氮等元素的灵敏度线在200 nm以下的波段，由于这些波段的辐射被空气汲取，因此需要将分光光度计的光学系统真空，进行这些元素的分析。

光电直读光谱仪培训资料一、光电直读光谱仪的基本原理光电直读光谱仪是一种用于光谱分析的仪器，通过测量不同波长下样品吸光度的变化来确定样品的化学成分。

其基本原理是利用光电二极管（photodiode）或者CCD（Charge-coupled device）等光敏器件实现光线的接收和处理，然后通过信号放大和数字化转换，最终得到样品在不同波长下的吸光度数据。

二、光电直读光谱仪的操作步骤1. 打开光电直读光谱仪的电源，并等待仪器初始化。

2. 调节仪器的波长范围和分辨率，根据样品的特性选择合适的测量条件。

3. 准备好待测样品，将其置于样品室内，并关闭样品室的盖子。

4. 点击仪器上的测量按钮，开始进行样品的光谱测量。

5. 测量完成后，保存测量数据，并对数据进行分析和处理。

三、光电直读光谱仪的应用领域光电直读光谱仪主要应用于化学、生物、药物、环境等领域的光谱分析。

它可以用于快速测定样品的成分、浓度、纯度等参数，广泛应用于科研、实验室分析、工业生产等领域。

四、光电直读光谱仪的优势1. 高灵敏度：光电直读光谱仪采用高灵敏的光敏器件，具有较高的信噪比和测量精度。

2. 宽波长范围：光电直读光谱仪可以覆盖较宽的波长范围，适用于不同波长下的光谱分析。

3. 快速测量：光电直读光谱仪可以在较短的时间内完成样品的光谱测量，提高工作效率。

五、光电直读光谱仪的注意事项1. 在使用光电直读光谱仪之前，需要对仪器进行校准和标定，以确保测量结果的准确性。

2. 使用过程中要注意样品的处理和准备，避免对仪器产生污染或损坏。

3. 定期对光电直读光谱仪进行维护和保养，延长仪器的使用寿命。

光电直读光谱仪是一种非常重要的光谱分析仪器，具有高灵敏度、快速测量和宽波长范围等优点，广泛应用于科研、实验室分析和工业生产中。

掌握光电直读光谱仪的操作技能和注意事项，对于准确、高效地进行光谱分析具有重要意义。

六、光电直读光谱仪的实验操作示例为了更好地了解光电直读光谱仪的实验操作，下面以测量DNA溶液的光谱为例进行详细的实验操作步骤：1. 准备工作a. 打开光电直读光谱仪的电源，等待仪器初始化完成。

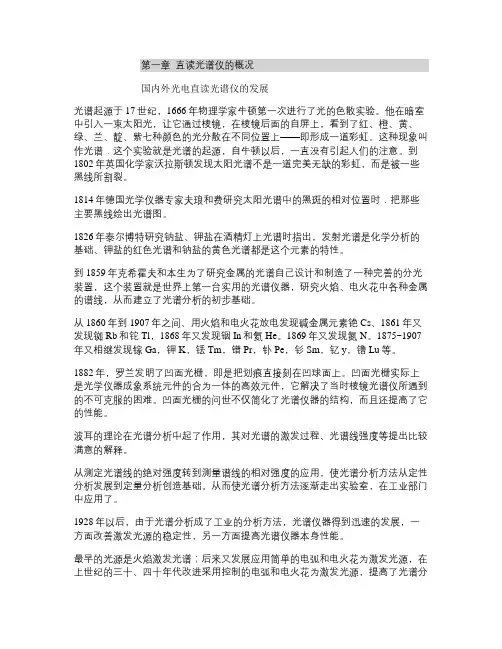

第一章直读光谱仪的概况国内外光电直读光谱仪的发展光谱起源于17世纪，1666年物理学家牛顿第一次进行了光的色散实验。

他在暗室中引入一束太阳光，让它通过棱镜，在棱镜后面的自屏上，看到了红、橙、黄、绿、兰、靛、紫七种颜色的光分散在不同位置上——即形成一道彩虹。

这种现象叫作光谱．这个实验就是光谱的起源，自牛顿以后，一直没有引起人们的注意。

到1802年英国化学家沃拉斯顿发现太阳光谱不是一道完美无缺的彩虹，而是被一些黑线所割裂。

1814年德国光学仪器专家夫琅和费研究太阳光谱中的黑斑的相对位置时．把那些主要黑线绘出光谱图。

1826年泰尔博特研究钠盐、钾盐在酒精灯上光谱时指出，发射光谱是化学分析的基础、钾盐的红色光谱和钠盐的黄色光谱都是这个元素的特性。

到1859年克希霍夫和本生为了研究金属的光谱自己设计和制造了一种完善的分光装置，这个装置就是世界上第一台实用的光谱仪器，研究火焰、电火花中各种金属的谱线，从而建立了光谱分析的初步基础。

从1860年到1907年之间、用火焰和电火花放电发现碱金属元素铯Cs、1861年又发现铷Rb和铊Tl，1868年又发现铟In和氦He。

1869年又发现氮N。

1875~1907年又相继发现镓Ga，钾K，铥Tm，镨Pr，钋Pe，钐Sm，钇y，镥Lu等。

1882年，罗兰发明了凹面光栅，即是把划痕直接刻在凹球面上。

凹面光栅实际上是光学仪器成象系统元件的合为一体的高效元件，它解决了当时棱镜光谱仪所遇到的不可克服的困难。

凹面光栅的问世不仅简化了光谱仪器的结构，而且还提高了它的性能。

波耳的理论在光谱分析中起了作用，其对光谱的激发过程、光谱线强度等提出比较满意的解释。

从测定光谱线的绝对强度转到测量谱线的相对强度的应用，使光谱分析方法从定性分析发展到定量分析创造基础。

从而使光谱分析方法逐渐走出实验室，在工业部门中应用了。

1928年以后，由于光谱分析成了工业的分析方法，光谱仪器得到迅速的发展，一方面改善激发光源的稳定性，另一方面提高光谱仪器本身性能。

直读光谱仪工作原理
直读光谱仪是一种用于分析物质的仪器，它的工作原理基于光的色散性质和光谱的特征。

当白光通过光谱仪时，它会被分散成不同波长的光束。

这个过程是通过光栅或晶体等光学元件来实现的。

光栅是光谱仪中常用的光学元件之一。

它由许多平行间隔的凹槽构成，当入射光线通过光栅时，不同波长的光线会以不同的角度被衍射出来。

这样，光谱仪就可以将入射光分解成不同波长的光束，在光栅后面的检测器上形成一个光谱。

检测器是光谱仪中另一个重要的组成部分。

它通常是一个光敏元件，例如光电二极管或光电倍增管。

当光束通过样品后，检测器会测量光的强度，并将其转换成电信号。

这个电信号可以被处理和记录，从而得到样品的光谱信息。

光谱仪的工作原理可以用以下步骤来总结：
1. 白光通过光栅或其他光学元件分散成不同波长的光束。

2. 光束通过样品后，被检测器转换成电信号。

3. 电信号可以通过处理和记录，得到样品的光谱信息。

通过以上工作原理，直读光谱仪可以用于分析样品的化学成分、物理性质等。

利用光谱信息，可以确定样品的成分、浓度、纯度等重要参数，广泛应用于科学研究、工业生产、环境监测等领域。

直读光谱仪工作原理
直读光谱仪是一种用于分析物质成分和结构的仪器，它通过测量样品对不同波
长的光的吸收或发射来获取样品的光谱信息。

直读光谱仪的工作原理主要包括光源、样品、光路和检测器四个部分。

首先，光源发出一束宽谱光，经过准直和分光装置后，被分成不同波长的光线。

这些光线经过样品后，会根据样品的成分和结构发生吸收或发射现象，形成特定的光谱图案。

然后，这些光线通过光路系统聚焦到检测器上，检测器会将不同波长的光信号转换成电信号，再经过信号处理系统处理后，得到样品的光谱信息。

直读光谱仪的工作原理可以简单总结为，光源发出光线，样品与光线相互作用，检测器接收光信号并转换成电信号，最终得到样品的光谱信息。

在实际应用中，直读光谱仪可以用于分析化学物质的成分、测定样品的浓度、检测样品的纯度等。

除了上述基本原理外，直读光谱仪的工作还受到一些因素的影响，如光源的稳
定性、样品的制备和处理、光路的精度和检测器的灵敏度等。

因此，在使用直读光谱仪进行样品分析时，需要对这些因素进行严格控制，以确保获得准确和可靠的分析结果。

总的来说，直读光谱仪作为一种重要的分析仪器，其工作原理简单清晰，通过
测量样品对不同波长光的吸收或发射来获取样品的光谱信息。

在实际应用中，它可以广泛用于化学、生物、环境等领域的样品分析，为科研和生产提供了重要的技术支持。

CCD光电直读光谱仪原理及技术CCD光电直读光谱仪是一种常用的光学仪器,用于测量物质的光谱。

它利用光的波长与色散原理，将光分散成不同波长的光，并利用光电二极管（CCD）进行信号检测和转换。

下面我们将具体介绍CCD光电直读光谱仪的工作原理和相关技术。

CCD光电直读光谱仪的原理是利用玻璃棱镜或光栅对入射光进行色散，将入射光按照波长排序，然后通过光电二极管（CCD）进行光信号的检测和转换。

具体来说，光学信号首先通过入射光狭缝，进入光栅或玻璃棱镜。

光栅或玻璃棱镜对光进行色散，将不同波长的光分散成不同的角度，然后通过焦点之后的成像透镜，将色散后的光线聚焦在CCD上。

CCD是一种半导体材料，具有光电转换功能。

在CCD上，有一系列的光敏电荷位，当光射到CCD上时，会产生电子-空穴对，使得光的能量转化为电能。

这些光敏电荷位上的电荷通过电路传输到电荷耦合器件（CCD），然后通过模数转换器转换为数字信号。

最后，这些数字信号被发送到计算机或其他数据采集系统进行数据处理和光谱图像的生成。

CCD光电直读光谱仪的技术主要包括光源、光栅、透射图形、控制和信号处理等方面。

光源是光谱仪的关键部分，常用的光源包括氘灯、氙灯、钨灯等。

光栅是实现光的色散的重要元件，其线密度和光谱分辨率直接影响光谱仪的性能。

透射图形是光谱的图形展示，可以根据实际需要选择不同的透射图形，如线状、柱状、曲线状等。

控制和信号处理方面的技术包括仪器的控制系统、数据采集和处理软件等，它们能够实现光谱仪的自动化、高效化和精确度的提高。

总之，CCD光电直读光谱仪通过光学原理和CCD技术实现光信号的检测和转换，可以用于测量不同波长的光谱。

它具有快速、高分辨率、高灵敏度和可靠性的优势，在生物医学、环境监测、材料分析等领域有广泛的应用。

希望以上的介绍能够帮助大家更好地了解CCD光电直读光谱仪的原理及技术。

海洋光纤光谱特有的信息1.光谱仪的工作原理CCD探测器型的海洋光学光谱仪的工作原理如动画展示。

光通过光纤有效的耦合到光谱仪中，经球面镜将进入光谱仪中的发散光束会聚准直到衍射光栅上，衍射分光后又经第二面球面镜会聚聚焦，光谱像投射到线性CCD阵列上，数据信号经A/D转换传至计算机上。

光子撞击CCD像素上的光敏二极管后，这些反向偏置的二极管释放出与光通量成比例的电容器，当探测器积分时间结束，一系列开关关闭并传输电荷至移位寄存器中。

当传输完成，开关打开并且与二极管关联的电容器又重新充电开始一个新的积分周期。

同时，光能被累积，通过A/D转换数据被读出移位寄存器。

数字化的数据最后显示在计算机上。

2.光学分辨率单色光源的光学分辨率以半高全宽值（FWHM）来表征，它依赖于光栅刻槽密度(mm-1)及光学入瞳直径（光纤或狭缝）。

海洋光纤光谱配置客户所要求的系统时，必须平衡两个重要的因素：1) 光栅刻槽密度增加，分辨率增大，但光谱范围及信号强度会减小。

2) 狭缝宽度或光纤直径变窄，分辨率增大，但信号强度会减小。

如何估算光学分辨率（nm,FWHM）2. 1. 确定光栅光谱范围，找到光栅的光谱范围通过：选择光栅：“S”光学平台；选择光栅：“HR”光学平台；选择光栅：“NIR”光学平台。

（有想详细了解的，烦请光纤专家予以解释）2. 2. 光栅光谱范围除以探测器像元数，结果为Dispersion。

Dispersion (nm/pixel) = 光谱范围/像元数探测器像元素见图23.像素分辨率下表列出了不同狭缝（或光纤直径）尺寸下的像素分辨率。

尽管狭缝入射宽度不同，但高度一致（1000um）。

有想深入了解的版友直接向专家提问。

4.计算光学分辨率（nm）Dispersion (Step 2) x Pixel Resolution (Step 3)举例：确定光学分辨率，光谱仪型号：USB4000,光栅型号：#3，狭缝宽度：10um 650nm(#3光栅光谱范围)/3648（USB4000探测器像元数）X5.6(像素分辨率)=0.18X5.6nm=1.0nm(FWHM)5.海洋光纤光谱仪的系统灵敏度海洋光纤光谱仪对系统灵敏度的定义打破常规，不需要对影响光谱幅度的各种因素进行校正。

直读光谱仪原理
直读光谱仪是一种用于测量物质光谱的仪器，它可以通过分析物质发出或吸收的光来确定其组成和性质。

直读光谱仪的原理基于光的色散和检测，下面我们将详细介绍直读光谱仪的原理及其工作过程。

首先，直读光谱仪利用光的色散原理，将进入光谱仪的光线分散成不同波长的光。

这是通过光栅或棱镜来实现的，光栅或棱镜会使不同波长的光线按照一定的规律分开，形成光谱。

接下来，这些分散后的光线会被投射到检测器上进行检测。

其次，检测器是直读光谱仪的关键部件，它能够将光信号转换成电信号。

常见的检测器包括光电二极管（photodiode）和光电倍增管（photomultiplier tube）。

当光线照射到检测器上时，检测器会产生相应的电信号，这些信号随着波长的变化而变化。

通过测量这些电信号的强度，就可以得到样品的光谱信息。

最后，直读光谱仪通过收集并处理检测器输出的电信号，可以得到样品的光谱图。

光谱图通常以波长为横坐标，光强度为纵坐标，展现出样品在不同波长下的光谱特征。

通过分析光谱图，可以确定样品的组成、结构和性质，从而实现对样品的分析和鉴定。

总之，直读光谱仪的原理是基于光的色散和检测，通过将进入光谱仪的光线分散成不同波长的光，再经过检测器的检测和信号处理，最终得到样品的光谱信息。

这种仪器在化学分析、光谱学研究、材料表征等领域有着广泛的应用，对于研究和生产实践具有重要意义。

希望本文的介绍能够帮助大家更好地理解直读光谱仪的原理和工作过程。

光电直读光谱仪为发射光谱仪，主要通过测量样品被激发时发出代表各元素的特征光谱光（发射光谱）的强度而对样品进行定量分析的仪器。

一、原理简介：直读光谱仪采用原子发射光谱学的分析原理，样品经过电弧或火花放电激发成原子蒸汽，蒸汽中原子或离子被激发后产生发射光谱，发射光谱经光导纤维进入光谱仪分光室色散成各光谱波段，根据每个元素发射波长范围，通过光电管测量每个元素的最佳谱线，每种元素发射光谱谱线强度正比于样品中该元素含量，通过内部预制校正曲线可以测定含量，直接以百分比浓度显示。

主要领域几乎涵盖所有金属行业。

目前无论国内还是国外的光电直读光谱仪，基本可按照功能分为4个模块，即：1、激发系统：任务是通过各种方式使固态样品充分原子化，并放出各元素的发射光谱光。

2、光学系统：对激发系统产生出的复杂光信号进行处理（整理、分离、筛选、捕捉）。

3、测控系统：测量代表各元素的特征谱线强度，通过各种手段，将谱线的光强信号转化为电脑能够识别的数字电信号。

控制整个仪器正常运作4、计算机中的软件数据处理系统：对电脑接收到的各通道的光强数据，进行各种算法运算，得到稳定，准确的样品含量。

二、光电直读光谱仪4个模块的种类和特点：1、激发系统：（1）高能预燃低压火花激发光源+高纯氩气激发气氛：采用高能预燃，大幅降低了样品组织结构对原子化结果的影响（2）高压火花激发光源+高纯氩气激发气氛：采集光强不稳定（3）低压火花激发光源+高纯氩气激发气氛：对同一样品光强稳定，但是对于样品组织结构对原子化的影响无能为力（4）直流电弧激发光源+高纯氩气激发气氛：对样品中的痕量元素光谱分辨率和检出限有好效果。

5）数控激发光源+高纯氩气激发气氛：按照样品中各元素的光谱特性，把激发过程分为灵活可调的几个时间段，每段时间只针对某几个情况相近的元素给出最佳的激发状态进行激发，并仅采集这几个元素。

把各元素的激发状态按照试验情况进行分类讨论）2、光学系统：（1）帕邢-龙格光学系统（固定光路，凹面光栅及排列在罗兰轨道上的固定出射狭缝阵列）：光学系统结构稳定，笨重，体积大。

光电直读光谱仪的工作原理分析如下光电直读光谱仪是一款通过利用光电转换接收方法作多元素同时分析的发射光谱仪器。

常见光电直读光谱仪是由光源部分、聚光部分、分光部分和测光部分所构成。

其中光源部分使试样激发发光，然后通过聚光部分将发出的光聚集起来导入分光部分，然后分光部分再将光色散成各元素的谱线，而测光部分再用光电法测量各元素的谱线强度，将其测光读数换算成为元素养量分数表示出来，然后记录进行分析记录。

日常的维护保养能保证光电直读光谱仪的检测分析结果，而且还能延长设备的使用寿命。

以下依据网上资料，对常见光电直读光谱仪日常维护操作注意事项进行归纳：1.在对激发系统进行日常维护保养应当注意的是，由于能量供给的方式不同对不同元素的激发效果也会有所不同，因此在不同型号的仪器中，需依据所测样品的实际情况，从而选择激发能量参数。

同时，氩气自身的纯度和气路是否漏气也会对光谱仪测量造成直接影响，因此对激发环境进行检查维护非常紧要。

而样品的材质、取样、前处置等各方面，均对激发效果影响重点，因此在进行选择时需要依据实际情况。

另外，由于不同型号的仪器的激发台内部结构不同，但总体来讲，激发台内部是否清洁、电极极距是否稳定，激发台发光弧焰相对于光学系统的高度等，都会对整体测量造成影响，因此需要依据实际需要进行相应保养操作。

2.光电直读光谱仪的光电系统包含有入射透镜，入射狭缝，光栅，出射狭缝和光电倍增管等。

在进行光谱仪保养时，需要保证光路结构稳定，假如当机械显现小部分变形时，可以通过恒不冷不热狭缝扫描来掌控校正。

同时，由于光路中对于紫外、真空紫外区光谱线在光室中的传输过程中损耗小，可通过气循环或抽真空的方式进行维护。

另外，透光镜片的定期擦拭也成了保证光信号传输效率稳定的紧要操作。

而且对于不同型号的仪器，也需要依据各仪器的实际情况进行仪器的维护和保养。

3.光电直读光谱仪的测量系统与手记器件也需要保持合适稳定的工作状态，才略保证设备能更好地运行。

光电直读光谱仪结构和各部分功能概述光电直读光谱仪是一种通过检测样品被激发后的原子光谱强度来得到样品各元素含量的检测仪器。

从仪器名称上看，我们就可以得出，光谱仪器检测的实质是检测样品受激辐射产生的光谱光强，产生数据通过电脑和其他处理方法最终得到含量值的。

由此可以看到，由于我们仪器在硬件上得到的是光谱强度，那么在软件功能和分析方法上还必须具备由最基本的谱线光强数据生成可信度很高的样品的元素含量数据的功能。

为了得到我们所需光谱线的强度，光电直读光谱仪的硬件部分从功能上就必然具备的四大组成部分，让试样能够充分且稳定发光的激发系统，对样品发出的各个元素光谱处于混杂状态的光进行进一步处理（整理、分离、筛选、捕捉）的光学系统和对最后对光谱光信号进行检测并且最终转化成电脑识别的信号的测量系统，除此之外，还有通过电脑对仪器进行整体控制调配的控制系统。

在此我们把测量和控制两大功能合并为一个系统来讲合称测量和控制系统或测控系统。

下面我们来详细的对这三大系统做进一步的了解。

一、激发系统1、激发系统在仪器运行中的作用及其意义。

前面对激发系统的功能已经做过理性的推测，在此我们用简单的一句话来概括激发系统的作用：它的最直接的作用是保证样品中所含各元素能够充分、稳定的产生出丰富的代表该元素特性的特征光谱光。

光电直读光谱仪从原理上来讲直接检测的是样品受激辐射发出的发射光谱的强度。

因此我们首先要让样品充分稳定的发光，这是我们光电直读光谱仪工作的第一个环节也是极其重要的一个环节，是我们光谱仪工作的重要前提，没有这个前提，后面的一切都没有任何意义。

2、激发系统的组成部分：为了保证让样品能够充分稳定的受激辐射，我们需要几个重要条件。

首先想让样品受激辐射充分就必须提供充分能量，想让受激辐射稳定就必然要求提供的能量具有稳定的特性那就必然要求有一个稳定适当的激发环境。

这构成了激发系统激发的两大功能分支，激发能量和激发环境（气氛）。

为了保证充分稳定的能量，我们在设计上使用的是激发光源和为其专配的稳压电源，利用稳定的火花放电来提供能量。

直读光谱仪工作原理
直读光谱仪是一种用于分析物质成分的仪器。

它基于光的色散原理，通过将光分成不同波长的组分并测量其强度来确定样品的化学成分。

光谱仪的工作原理可以分为以下几个步骤：
1. 光源发射：光谱仪通常使用白炽灯或者氘灯等作为光源。

光源发出的光波覆盖了广泛的频率范围。

2. 光的分散：光通过进入光栅或者棱镜等光分散元件进行分散。

这些元件可以使不同波长的光发生不同的折射或者反射，从而将光分成不同的波长。

3. 光的选择：分散后的光通过狭缝选择一定波长范围的光线。

这个狭缝可以根据需要调整，以选择所需的波长范围。

4. 光的检测：选定的波长范围的光线进入光电探测器。

光电探测器可以是光电二极管、光电倍增管或者CCD等。

它会将光
能转化为电信号，并产生与光的强度成比例的电压。

5. 数据处理：电压信号经过放大、滤波等处理后，传送给数据采集系统进行数字化处理。

数据采集系统会将信号处理为光强度随波长的关系曲线，即光谱。

通过对光谱仪测得的光谱进行分析，可以判断样品中存在的元素、化合物或者其他物质的种类和含量。
