动态配料称重控制系统的设计和实现

物料动态称重系统的研究在现代化工业生产中，物料的动态称重越来越受到。

这种称重方式能够在生产过程中对物料进行快速、准确地计量，对于提高生产效率、降低成本、保证产品质量等方面具有重要意义。

本文将对物料动态称重系统的研究进行探讨，包括其整体架构、数据采集、数据分析和应用场景等方面。

物料动态称重系统主要由硬件和软件两部分构成。

硬件部分包括传感器、秤台、仪表等，能够实现物料的快速、准确称重。

软件部分则是对称重数据进行处理、分析、存储及控制，以实现生产过程的优化及管理。

在物料动态称重系统中，数据采集至关重要。

采集到的数据需要进行预处理，以去除噪声、纠正错误等。

常见的数据采集方式有传感器信号采集和图像识别采集。

其中，传感器信号采集能够直接获取物料的重量信息，而图像识别采集则能够实现对物料外观特征的检测和识别。

物料动态称重系统采集到的数据需要进行专业的数据分析和可视化处理。

通过对数据的处理，可以获得物料的重量变化趋势、物料批次量、物料配合比等信息。

同时，利用可视化技术可以将数据处理结果进行直观展示，有助于用户对生产过程进行监控和管理。

物料动态称重系统在多个领域都有广泛的应用，如建材、化工、食品、医药等。

例如，在建材行业，物料动态称重系统可用于对原材料进行精确计量，以提高生产效率；在化工行业，物料动态称重系统可用于对化学反应过程中的原料进行实时监测，以确保生产安全；在食品行业，物料动态称重系统可用于对食品原料进行精确配比，以保障产品质量；在医药行业，物料动态称重系统可用于对药品原料进行严格控制，以确保药物疗效和安全。

总之物料动态称重系统在现代化工业生产中扮演着举足轻重的角色。

通过对物料的快速、准确称重及数据分析和处理，能够实现生产过程的优化、提高产品质量和生产效率、降低成本及保障生产安全等目标。

因此，对物料动态称重系统的研究具有重要意义，其应用价值不言而喻。

随着技术的不断发展，相信物料动态称重系统在未来的工业生产中将会发挥更加重要的作用。

基于地中平台秤的动态称重系统设计与实现动态称重系统是一种基于地中平台秤的设计与实现方案，旨在通过对物体称重的精确测量，实现对物体质量的准确监测。

本文将详细介绍基于地中平台秤的动态称重系统的设计与实现方法，并探讨其在实际应用中的潜力和优势。

一、引言随着工业自动化和智能化的不断进步，动态称重系统在物流、生产等领域得到了广泛应用。

地中平台秤是一种常见的称重装置，通过将物体置于承载平台上进行称重，具有重量稳定、结构简单、方便安装等特点。

基于地中平台秤的动态称重系统在提高称重准确度、提升生产效率和降低人工成本方面具有巨大潜力。

二、系统设计与实现方法1. 系统架构设计基于地中平台秤的动态称重系统主要由传感器、数据采集模块、数据处理模块和显示模块组成。

传感器用于实时感知地中平台上物体的重量变化，将数据传送给数据采集模块。

数据采集模块负责对传感器信号进行采集和转换，将数字信号传输给数据处理模块。

数据处理模块对接收到的数据进行处理和分析，计算物体的质量值。

最后，将计算结果通过显示模块进行展示。

2. 传感器选择与布置地中平台秤的动态称重系统需要选择合适的传感器，以保证称重的准确性和稳定性。

常用的传感器有压阻式传感器、电容式传感器和称重传感器等。

在选择传感器时，需考虑物体重量范围、精度要求和环境条件等因素，并进行布置，保证传感器能够准确感知物体的重量变化。

3. 数据采集与转换数据采集模块通过对传感器信号进行采集和转换，将模拟信号转换为数字信号，进而传输给数据处理模块。

为了保证数据的准确性，采集过程中需注意消除干扰信号和进行滤波处理。

4. 数据处理与计算数据处理模块对接收到的数字信号进行处理和分析，计算出物体的质量值。

具体方法可包括使用滤波算法对数据进行平滑处理，根据称重平台的特性进行数据校正，采用合适的算法进行质量计算等。

5. 结果展示与反馈通过显示模块将计算得到的物体质量值进行展示，可采用液晶显示屏、LED灯等形式。

动态配料称重控制系统的设计和实现工矿企业中经常需要对大批量物料进行动态称重，以满足生产工艺中对配方的要求。

常见的称重方式有皮带秤，斗式秤等。

皮带秤采用连续进料方式，压重变化不大，可以实现边称边调节进料量以及事后补偿的技术，对时间响应的要求不高；而斗式秤是间歇进料，压重累积增加，物料不足可以补充，但物料过量后不易取出。

因此，斗式秤对控制精度和实时性要求较高。

1 系统分析实际中要求对多台料斗秤组成的称群进行物料称量和控制，单台料斗秤的组成如图1 所示，每台秤称量范围为50～500kg。

（图1）物料盛装于物料仓中，物料仓和称量斗之间安装振动筛，由振动筛控制进料量，当物料重量达到目标值时停振动筛，记录静态称量的物料重量，并根据生产需要打开底部仓门卸料，由运输带将物料送到窑内煅烧，然后重复上述称重和下料过程。

从上述过程可看出，物料重量最终由精度较高的静态称量值给出，用该值与目标产量之间的差异来衡量称量的精度。

但系统需要在进料过程中动态称量，以便能及时停止振动筛，而且斗式秤过称量后不能在本次调整，所以其动态称量精度更为重要。

本系统中，动态称量存在如下难点：1）物料流量大。

由于物料的密度、颗粒大小、流动性不相同，所以各台秤的进料流量也不相同，范围在8～23kg/s 之间，最快几秒种即可达到目标产量，对测量和控制实时性要求较高。

2）物料不规则冲击。

物料从振动筛上落下进入称量斗时具有一定的下落速度，物料冲击振荡形成一系列虚假的压重传递给传感器，压重传感器采集的瞬间信号不能真实反映物料重量。

由于物料大小不一，其下落冲击是随机的，很难估计，并且随着物料落差的减小，单位质量物料冲力也会减小。

这些特点使得系统无法精确建立冲力和重量的对应关系。

3）下料时间滞后。

当关闭振动筛后，由于振动筛的惯性，下料不会立即停止，仍有一些物料继续进入称量斗，造成下料过冲，因此设计过程中必须考虑下料过程的时间滞后特性。

4）电磁干扰。

现场有风机、提升机、皮带机、振动筛、卷扬机等设备，必须采取措施减小电网波动及电磁干扰给压重信号及数据采集带来的影响。

配料称重自动控制系统流程1. 引言配料称重是工业生产中常见的自动化控制系统之一。

它用于准确地将不同的原料按照一定比例混合，以满足产品的质量和工艺要求。

配料称重自动控制系统能够提高生产效率和产品质量的一致性，降低人为操作的误差和劳动强度。

本文将介绍配料称重自动控制系统的流程，包括系统的组成、工作原理和运行流程等。

2. 系统组成配料称重自动控制系统主要由以下几部分组成：2.1 称重传感器称重传感器是整个系统的核心部件，用于测量原料的重量。

常见的称重传感器包括电子称、压力传感器等。

传感器将测量到的重量信号转化为电信号，并传送给控制器进行处理。

2.2 控制器控制器是系统的控制中枢，负责接收传感器传来的信号，并根据预设的配比要求进行计算和控制。

控制器通常由专用的控制器硬件和相应的控制算法组成，可以实现自动化的配料称重控制。

2.3 操作界面操作界面是人机交互的接口，用于设置配比要求、监测系统状态和进行系统操作。

操作界面通常是基于计算机的图形化界面，提供直观友好的操作方式。

2.4 控制执行机构控制执行机构负责根据控制信号调节原料的出料量，以实现预设的配比要求。

常见的控制执行机构包括电动阀门、螺杆输送机等。

3. 工作原理配料称重自动控制系统的工作原理如下：3.1 数据采集系统首先通过称重传感器采集原料的重量信号。

传感器将信号转化为电信号，并传送给控制器进行处理。

3.2 配比计算控制器根据预设的配比要求，对不同原料的重量信号进行计算和比较。

根据计算结果，控制器生成相应的控制信号。

3.3 控制执行控制信号被传送到控制执行机构，控制执行机构根据信号的大小调节原料的出料量。

控制执行机构可以调节电动阀门的开关状态或螺杆输送机的转速等。

3.4 过程监控与反馈在控制执行的过程中，系统会不断地采集和监测原料的重量变化。

控制器通过与预设的控制策略进行比较和分析，判断系统的工作状态是否正常。

如果系统发生异常，控制器会及时发出报警信号，提醒操作员进行处理。

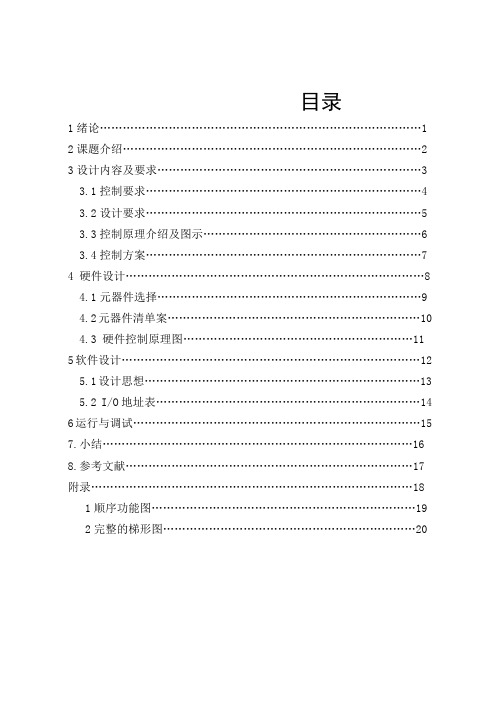

目录1绪论 (1)2课题介绍 (2)3设计内容及要求 (3)3.1控制要求 (4)3.2设计要求 (5)3.3控制原理介绍及图示 (6)3.4控制方案 (7)4 硬件设计 (8)4.1元器件选择 (9)4.2元器件清单案 (10)4.3 硬件控制原理图 (11)5软件设计 (12)5.1设计思想 (13)5.2 I/O地址表 (14)6运行与调试 (15)7.小结 (16)8.参考文献 (17)附录 (18)1顺序功能图 (19)2完整的梯形图 (20)一．绪论可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

它采用可编程序的存储器，用来在其内部储存执行逻辑运算，顺序控制，定时，计数和算术运算等操作指令，并通过数字的，模拟的输入和输出，控制各类型的机械或生产过程。

可编程控制器及其有关设备，都应按易于工业控制系统形成一个整体，易于扩充其功能的原则设计。

目前，PLC在小型化，大型化，大容量，强功能等方面有了质的飞跃，使早期的PLC从最初的逻辑控制，顺序控制发展成为具有逻辑判断，定时，计数，记忆和算术运算，数据处理，联网通行及PID回路调节等功能的现代PLC。

但是仍能沿用着顺序扫描，程序控制等基本模式及CPU+通行+I/O 等基本结构。

二．课题介绍全自动配料控制系统在各个行业的应用已屡见不鲜，如：冶金，有色金属，化工，建材，食品等行业。

它是成品生产的首要环节，特别是有连续供料要求的行业，其配比的过程控制直接影响了成品的质量，它是企业取得最佳经济效益的的先决条件。

虽然行业各自不同的工艺特点对配料控制要求也不同，但其高可靠性，先进性，开放性，免维护性，可扩展性是工厂自动化FA所追求的一致目标。

2.1自动配料系统的特点（1）配料现场粉尘大，环境恶劣；（2）各组分在配方中所占比例不同，有时甚至差异悬殊；（3）配料速度和精度要求高；（4）配方可能经常变换，调整；（5）物料可能受环境影响，湿度影响；2.2自动配料系统的组成自动配料系统是对粉粒或液体物料进行单秤称重并按所选配方混合这一工业进行实时监控管理的自动化系统已广泛应用于冶金，建材，化工，医药，粮食及饲料的行业。

题目：自动配料控制系统的设计内容摘要自动配料系统是一种在线测量动态计量系统，集输送、计量、配料、定量等功能于一体，在冶金、建材、化工、饲料加工等行业中得到广泛应用。

设计开发自动配料优化控制系统，对于改善劳动条件、提高产品质量和生产效率具有十分重要的现实意义。

本文首先对自动配料系统的应用背景、发展趋势进行了综述，针对当前配料生产企业工艺水平相对落后、自动化水平低、生产效率低等不足，设计了一个自动配料优化控制系统，系统能够工作在全自动、远程手动以及本地手动三种模式下。

在硬件设计上，采用工控机与PLC相结合的总体控制结构，由工控制机实现系统的管理和远程监控，PLC完成设备级的动作控制及相关信号的处理，通过以太网及RS-485总线实现系统的联接与通信；改进了配料车定位系统，利用设计的定位盒实现位置编码方案，提高了定位精度。

在软件设计上，设计开发了画面实时监控和数据库管理(SCADA)等上位机应用软件，能够保存产品配方、料仓数据、实时数据等，并能够实现历史数据查询、报表打印、实时数据及状态显示、远程控制等功能，两台上位机数掘库能够有效地保持同步。

设计了下位机PLC主控程序以及通信、配料精度控制和配料车行走子程序。

针对配料系统普遍存在的配料落差控制问题，采用了一种基于模糊自适应结合PID的复合型预测控制算法，算法将模糊自适应控制宽范围快速调节和PID精确调节的特点有机结合起来，当系统的偏差大于某一设定值时，采用结合了人的经验的模糊自适应规则控制，当系统偏差小于设定值时采用PID控制，模糊控制器的两个输入分别为系统期望值和偏差，通过不同的期望值，预测不同的空中落差，并通过仿真实验证明了该方法的有效性；针对批量生产时的工作效率问题，通过对两台配料车工作时序的认真分析，建立了系统的数学模型，并利用遗传算法进行寻优，精心设计了遗传算子，求解出了最大工作效率所需的两台配料车的最佳行走路径，解决了配料车行走路径的优化问题。

称重自动配料系统规划方案随着科学技术的不断发展以及工业制造业的大力发展，无论是在生产、加工或是销售等方面，都对于装配线、生产线以及配料系统提出了更高的要求。

针对传统人工配料方式，由于其低效、易出错、不稳定性等问题，逐渐被人们所淘汰。

为了更好地适应市场的需求以及提高自身竞争力，我们计划开发一款称重自动配料系统。

本文将从计划、需求、功能模块和系统架构等方面进行详细讲述。

1. 计划为了更好地实施称重自动配料系统，并使其能够顺利地运营，我们将会遵循以下计划：1.1 确定团队成员及各自职责。

团队成员包括负责人、设计师、系统工程师、软件工程师、测试工程师、运维工程师等。

1.2 制定时间表，明确开发周期以及各个阶段时间节点。

1.3 确立开发预算，包括硬件、软件成本以及劳动力成本等。

1.4 确定开发环境及所需设备。

2. 需求2.1 硬件需求对于硬件方面，称重自动配料系统需要使用称重传感器、PLC、伺服电机、气动执行器等设备，同时还需要配备计算机控制系统。

2.2 软件需求系统需要使用的软件包括系统控制软件、数据库软件、人机交互软件等。

2.3 功能需求系统需要实现以下功能：2.3.1 自动化调配原材料，实现配方自动配比、称重。

2.3.2 可以进行在线监测，保证生产质量。

2.3.3 可以实现数据共享并提供分析，可以实现数据历史查询并输出报表。

3. 功能模块为了实现上述需求，系统需要包含以下功能模块：3.1 数据采集模块：该模块用于采集机器传感器的称重数据，同时也可以实现其他数据的采集。

3.2 数据处理模块：该模块用于处理采集到的数据，保证数据质量及准确性，支持数据分析等功能。

3.3 控制逻辑模块：该模块用于控制系统与用户之间的交互，通过人机交互界面实现用户对系统的控制与辅助。

3.4 数据存储模块：该模块用于存储系统采集到的数据，并按照时间顺序存储。

4. 系统架构4.1 硬件架构硬件架构主要由计算机、PLC、称重传感器、气动执行器、伺服电机等设备组成，计算机作为控制系统的核心控制装置，通过PLC来与气动执行器、伺服电机进行通信；称重传感器则是系统中不可或缺的重要部件。

动态称重系统实施方案一、引言。

动态称重系统是一种能够实时监测物体重量变化的系统，广泛应用于物流、生产制造等领域。

本文将针对动态称重系统的实施方案进行详细介绍，包括系统组成、实施步骤、技术要点等内容，旨在为相关领域的从业者提供参考。

二、系统组成。

动态称重系统主要由传感器、数据采集模块、数据处理单元、显示模块等组成。

传感器用于感知物体的重量变化，数据采集模块负责采集传感器传来的数据，数据处理单元对采集的数据进行处理和分析，最终通过显示模块展示出来。

在实施动态称重系统时，需要根据实际需求选择合适的传感器、数据采集模块和数据处理单元，并进行系统集成和调试。

三、实施步骤。

1. 系统规划，首先需要明确动态称重系统的应用场景和需求，确定系统的功能和性能指标，进行系统规划和设计。

2. 选型采购，根据系统规划确定的需求，选择合适的传感器、数据采集模块、数据处理单元等硬件设备，并进行采购。

3. 系统集成，将选型采购的硬件设备进行组装和连接，搭建成完整的动态称重系统。

4. 调试测试，对搭建好的系统进行调试测试，验证系统的稳定性和准确性，保证系统能够正常工作。

5. 系统应用，将调试通过的动态称重系统应用到实际场景中，监测物体的重量变化并进行数据分析和处理。

四、技术要点。

1. 传感器选择，根据监测物体的重量范围和精度要求，选择合适的压力传感器或称重传感器。

2. 数据采集，采集传感器输出的模拟信号，并进行模数转换，将其转换为数字信号进行处理。

3. 数据处理，对采集的数据进行滤波、校准和算法处理，得到准确的物体重量数据。

4. 显示模块，将处理后的数据通过显示模块展示出来，提供给用户进行观测和分析。

五、总结。

动态称重系统的实施方案涉及到系统组成、实施步骤和技术要点等内容，需要根据实际需求进行规划和设计。

通过本文的介绍，相信读者对动态称重系统的实施方案有了更深入的了解，能够在实际应用中更好地进行系统的选型、集成和调试。

希望本文能够为相关领域的从业者提供一定的参考价值。
