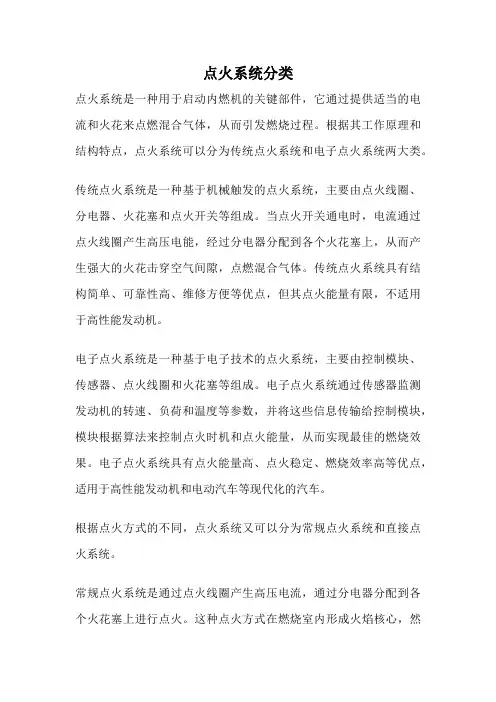

点火系统分类点火系统是一种用于启动内燃机的关键部件，它通过提供适当的电流和火花来点燃混合气体，从而引发燃烧过程。
根据其工作原理和结构特点，点火系统可以分为传统点火系统和电子点火系统两大类。
传统点火系统是一种基于机械触发的点火系统，主要由点火线圈、分电器、火花塞和点火开关等组成。
当点火开关通电时，电流通过点火线圈产生高压电能，经过分电器分配到各个火花塞上，从而产生强大的火花击穿空气间隙，点燃混合气体。
传统点火系统具有结构简单、可靠性高、维修方便等优点，但其点火能量有限，不适用于高性能发动机。
电子点火系统是一种基于电子技术的点火系统，主要由控制模块、传感器、点火线圈和火花塞等组成。
电子点火系统通过传感器监测发动机的转速、负荷和温度等参数，并将这些信息传输给控制模块，模块根据算法来控制点火时机和点火能量，从而实现最佳的燃烧效果。
电子点火系统具有点火能量高、点火稳定、燃烧效率高等优点，适用于高性能发动机和电动汽车等现代化的汽车。
根据点火方式的不同，点火系统又可以分为常规点火系统和直接点火系统。
常规点火系统是通过点火线圈产生高压电流，通过分电器分配到各个火花塞上进行点火。
这种点火方式在燃烧室内形成火焰核心，然后蔓延到整个燃烧室，从而实现燃烧过程。
常规点火系统具有点火能量低、点火速度慢等缺点，无法满足高性能发动机的需求。
直接点火系统是将点火线圈直接安装在火花塞上，通过高压电能直接点燃混合气体。
这种点火方式在燃烧室内形成多个火焰核心，从而提高了燃烧速度和效率。
直接点火系统具有点火能量高、点火速度快等优点，适用于高性能发动机和电动汽车等应用。
点火系统是内燃机启动和燃烧过程中的重要组成部分。
传统点火系统和电子点火系统是两种常见的点火系统分类，它们分别通过机械触发和电子控制来实现点火功能。
同时，根据点火方式的不同，点火系统又可以分为常规点火系统和直接点火系统。
这些不同类型的点火系统各有优缺点，可以根据不同的发动机需求进行选择和应用。
点火系统分类一、引言点火系统是指汽车发动机中用于点燃混合气体的设备，是发动机正常工作所必需的组件。
根据点火系统的工作原理和使用燃料的差异，可以将点火系统分为多个不同的分类。
本文将对点火系统的分类进行全面、详细、完整和深入地探讨。
二、机械点火系统机械点火系统是早期用于汽车发动机的点火系统，主要包括以下几个组件：点火开关、蓄电池、点火线圈、接触点、减震器和火花塞。
机械点火系统的工作原理是利用减震器上的凸轮使接触点瞬间断开，产生火花点燃混合气体。
然而，机械点火系统存在接触点易损坏、点火线圈寿命短等问题，不适用于现代高性能发动机。
三、电子点火系统电子点火系统是现代汽车中广泛采用的点火系统，主要包括以下几个组件：点火控制单元（ICU）、蓄电池、点火线圈和传感器（如替代相敏传感器和替代电位器）。
电子点火系统的工作原理是通过点火控制单元来控制点火时间，并从传感器中获取发动机转速和相位信息。
相较于机械点火系统，电子点火系统具有点火时间精确、可靠性高、能耗低等优点，提高了发动机的性能和可靠性。
3.1 替代相敏传感器替代相敏传感器是电子点火系统中常见的传感器之一，用于感知发动机的相位位置。
它根据替代相敏信号的变化来确定点火时间。
替代相敏传感器采用霍尔元件技术，具有高灵敏度、反应迅速等特点。
3.2 替代电位器替代电位器也是电子点火系统中常见的传感器之一，用于感知发动机的转速。
它通过测量发动机转子的位置来确定点火时间。
替代电位器相较于替代相敏传感器具有更高的精度和稳定性，但成本更高。
四、可编程点火系统可编程点火系统是电子点火系统的一种升级版，它允许用户根据特定的需求来设置点火曲线和点火时间。
可编程点火系统主要由点火控制单元和调节装置组成，通过调节装置上的旋钮或按钮来调整点火曲线。
可编程点火系统的优点是可以根据不同工况实现最佳的点火参数，提高发动机的性能和燃烧效率。
4.1 需要可编程点火系统的应用场景•高性能赛车：可编程点火系统可以根据赛车不同速度给出最佳的点火参数，提高赛车的加速性能和燃油利用效率。
发动机点火系统概述发动机点火方式有炽热点火、压缩着火和电火花点火三种，柴油机用压缩着火，汽油机一般采用电火花点火。
1、对点火系统的要求点火系统应在发动机各种工况和使用条件下，保证可靠而准确的点火。
为此，点火装置应满足下列三个基本要求1．能产生足以击穿火花塞电极间隙的高压电实践证明，汽车发动机在满负荷低速时需8~10kV的高压，启动时则常需9~17kV的高压，正常点火一般在15kV以上，为了保证点火可靠，考虑各种不同因素的影响，点火高电压必须有一定的储量，所以点火装置产生的电压一般在15~20kV之间，而且高电压的升值要快。
2．火花塞应具有足够的能量要使混合气可靠点燃，火花塞产生的火花应具有一定的能量，发动机正常工作时，由于混合气压缩终了的温度已接近其自燃温度，因此所需的火花能量很小（1~5MJ）。
蓄电池点火系统能发出15~50町的火花能量，足以点燃混合气。
但在发动机启动、怠速运转以及节气门急剧打开时，则需较高的火花能量。
启动时，由于混合气雾化不良，废气稀释严重，电极温度低，故所需的点火能量最高。
另外，为了提高发动机的经济性，当采用空燃比a=1.2~1.25的稀混合气时，由于稀混合气难于点燃，也需增加火花能量。
考虑上述情况，为了保证可靠点火，火花塞一般应保证有50~80MJ的点火能量，启动时应产生大于100MJ的火花能量。
3．点火时刻应适应发动机的工作情况因为混合气在发动机的气缸内从开始点火到完全燃烧需要一定的时间（千分之几秒），所以要使发动机产生最大的功率，就不能在压缩行程终了活塞行至上止点才点火，而是需要适当提前一些。
因为发动机气缸的多少，负荷的大小，转速的变化，燃油品质的不同，即是同一发动机由于工况和使用条件的不同等等，都直接影响气缸内混合气的点火时间，为了使发动机能发出最大工功率，点火装置必需适应上述情况的变化实现最佳点火。
2、点火系统的分类按照点火系统的组成和产生高压的方式不同，发动机的点火系统分为：传统点火系统、半导体点火系统、微机控制点火系统以及磁电机点火系统。
点火系统分类
点火系统是引擎中至关重要的部分之一，主要功能是将电能转化为火花，使燃料得以燃烧。
根据不同的分类标准，点火系统可以被划分为多种类型。
1. 按点火方式分类
（1）常规点火系统：常规点火系统采用传统的机械式点火方式，通过分布在发动机上的高压线圈将电能转化为高压电流，并通过配合的分配器将电流送到各个汽缸的火花塞上。
（2）电子式点火系统：电子式点火系统采用先进的电子技术，通过计算机控制产生高压脉冲信号，从而实现自动控制点火时间和角度。
相比于常规点火系统，它具有更好的可靠性、稳定性和精确性。
2. 按供电方式分类
（1）磁发式点火系统：磁发式点火系统使用旋转磁铁产生高压信号来激发高压线圈，并最终引起发动机的着火。
这种类型的点火系统需要一个外部电源来启动发动机。
（2）蓄电池式点火系统：蓄电池式点火系统使用车辆自带的蓄电池来驱动点火系统，通过电流传输到点火线圈和火花塞上，从而实现点火。
3. 按点火时间分类
（1）定时点火系统：定时点火系统是最基本的点火系统，它的工作原理是在特定的时间内产生高压信号来引起燃料的燃烧。
这种类型的系
统需要手动调节点火时间。
（2）自适应点火系统：自适应点火系统采用先进的电子控制技术，可以根据发动机负载、转速、温度等参数自动调节点火时间和角度，从
而实现更加精确和高效的燃烧过程。
总之，随着汽车技术的不断发展和进步，各种类型的点火系统也在不
断更新换代。
选择合适的点火系统可以提高车辆性能和可靠性，并且
对环保和节能也有积极影响。
