断路器与上下级电器保护特性的配合要求

上下级断路器短路保护（瞬动和短延时）的选择性如何保证？关于断路器制造误差的相关内容规范出处：GB 50054—2011正文6.2.4条中，当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。

GB 50054—2011条文说明，按照现行国家标准《低压开关设备和控制设备第2部分：断路器》（GB/T 14048.2—2008）的规定，断路器的制造误差为±20%，再加上计算误差、电网电压偏差等因素，故规定被保护线路末端的短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。

微型断路器只有瞬动和长延时两段保护，没有短延时，所以选择性只能通过瞬动大小来确定（只有电流选择性）。

以最为常见的16~63A （施耐德微型断路器最大可以做到125A）微型断路器举例，C型瞬动动作电流值按长延时整定电流的5~10倍考虑（一般A型为2~3倍，B 型为3~5倍，C型为5~10倍，D型为10~20倍），当故障电流在160A 以下时连16A开关（按最不利的10倍考虑）都无法保证瞬动，也就是上下级可能都不瞬动，同样当故障电流大于315A时，连63A开关（按最不利的5倍考虑）都有可能瞬动，因此当故障电流在160A以下或315A以上时选择性无从谈起，仅当故障电流在160A~315A时，才能保证微型断路器有选择性。

正是因为让微型断路器有选择性的故障电流范围非常小，所以微型断路器很难有选择性。

实例一：20A和25A微型断路器，瞬动均按10倍考虑，故障电流为多少时有选择性?20×10×1.3A=260A＞25×10A=250A，所以不管故障电流多大，都无法保证选择性。

（通俗地讲，瞬动整定1~1.3倍可能但不一定在约定时间内动作，1.3倍及以上肯定能在约定时间内动作，断路器上下级之间一般是1.25倍关系，1.25＜1.3，所以无法保证选择性）实例二：下级16A微型断路器，上级微型断路器整定电流至少为多少才能保证电流选择性?16A按最不利的10倍，同时考虑1.3倍（可靠系数，可以理解为上下级开关环境不同对瞬动的影响），上级按最不利的5倍考虑，则16×10×1.3/5A=41.6A，需要选择50A微型断路器。

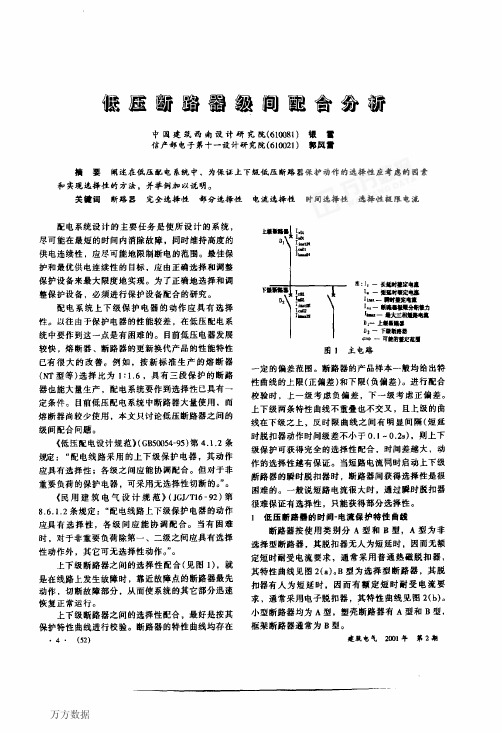

断路器级间选择性配合在电气系统中，上级与下级配电箱之间的电流匹配是非常关键的。

为了确保系统的稳定运行，必须精确地选择相应的断路器容量。

当下级配电箱的进线总断路器为40A的微型断路器时，我们需要仔细考虑上级配电箱的出线开关应选择多大的微型断路器。

这不仅涉及到技术参数的匹配，还涉及到安全运行的要求。

在一般情况下，上级配电箱的出线开关的微型断路器容量应略大于或等于下级配电箱的进线总断路器的容量。

这是因为上级配电箱需要为下级配电箱提供电源，而下级配电箱的负载电流不应超过上级配电箱出线开关的容量。

在配电箱出线开关的选择上，设计院的做法不尽相同。

有的选择40A，而有的为了放大一级，选择了50A。

那么在实际的工程项目设计中，我们该如何抉择呢？这实际上是一个上下级断路器过载选择性配合的问题。

断路器选择性配合得当，停电事故的范围就能大大缩小。

根据《低压配电设计规范》GB 50054-2011第6．1．2条的规定，配电线路装设的上下级保护电器，其动作特性应具有选择性，且各级之间应能协调配合。

非重要负荷的保护电器，可采用部分选择或无选择性切断。

由此可知，并非所有等级的负荷都需要有选择性配合。

对于一、二级负荷，如果下级断路器选择为40A，那么上级断路器应选择为50A。

但如果用电负荷等级为三级负荷，这种非重要负荷，当下级断路器为40A时，上级断路器的选择应为40A。

这是因为对于非重要负荷，如果上级断路器选择为50A，会导致电缆规格的放大，造成不必要的浪费。

因此，在实际项目中，需要根据负荷等级的情况，对线路过载保护的选择性配合进行具体分析。

这不仅能确保电力系统的安全稳定运行，还能有效节约资源，降低不必要的浪费。

断路器与上下级电器保护特性的配合要求配电系统中，并非只有断路器，还存在许多别的电器，需考虑断路器与上下级保护电器特性的配合。

最好将各个电器的保护特性绘于坐标上，以比较其特性的配合情况。

其配合须考虑以下条件：1、断路器的长延时特性低于被保护对象(如电线、电缆、电动机、变压器等)的允许过载特性。

2、低压侧主开关短延时脱扣器与高压侧过电流保护断电器的配合级差为0.4～0.7s，视高压侧保护继电器的型式而定。

3、低压侧主开关过电流脱扣器保护特性低于高压熔断顺的熔化特性。

4、断路器与熔断器配合时，一般熔断器作为后备保护。

应选择交接电流小于断路器的短路通断能力的80%，当短路电流小于时，应由熔断器动作。

5、上级断路器短延时整定电流≥1.2倍下级断路器短延时或瞬时(若一级无短延时)整定电流。

6、上级断路器的保护特性和下级断路器的保护特性不能交叉。

在级联保护方式时，可以交叉，但交点短路电流应为下有断路器的80%。

7、在具有短延时和瞬时动作的情况下，上级断路器瞬时整定电流≤下级断路器的延时通断能力，并≥1.1倍下级断路器进线处的短路电流。

断路器与上下级电器保护特性的配合要求（二）断路器与上下级电器保护特性的配合是电气系统中安全运行和故障保护的关键之一。

断路器作为电气系统的保护装置，可以通过断开电路来保护电气设备和人身安全。

然而，要使断路器与上下级电器保护特性相互配合，需要考虑多个方面的因素。

首先，需要考虑断路器的保护特性与上下级电器的额定电流和额定电压相匹配。

断路器的额定电流应与上下级电器的额定电流相一致或略大一些，以确保在电路发生过载时，断路器能够及时切断电路。

此外，断路器的额定电压也需要与上下级电器的额定电压相匹配，以保证断路器能够正常工作。

其次，断路器与上下级电器保护特性的配合还需要考虑短路保护。

当电路发生短路时，瞬间电流会迅速增大，如果断路器的短路保护时间过长，就会延缓短路故障的处理，甚至可能造成严重的损坏。

断路器与上下级电器保护特性的配合要求为了保证电器设备的安全运行，在电气系统的设计中一般会采用断路器与上下级电器保护特性的配合，以实现适当的电气保护措施。

在进行这种配合的过程中，需要满足以下几个要求：1. 确定适当的断路器额定参数在进行断路器与上下级电器保护特性配合的时候，首先要确定断路器的额定参数，包括额定电流、额定电压和额定短路分断能力等。

这些参数一般需要根据所要保护的电器设备的额定参数进行确定，以确保断路器能够在相应的电路故障情况下准确地进行短路分断。

2. 确定上下级电器的保护特性除了断路器的额定参数，还需要确定上下级电器的保护特性。

上下级电器指的是断路器所保护的电器设备的前后级电器，因为在实际应用中，电器设备往往有多个级别，每个级别的电器设备需要有相应的保护措施。

常见的保护特性包括过载保护、短路保护、接地保护和过电压保护等。

这些特性需要与断路器的额定参数相互配合，确保在电器设备发生故障时能够及时地进行保护。

3. 确定不同电器设备的保护级别和动作时间在进行断路器与上下级电器保护特性配合时，需要根据不同电器设备的保护级别和动作时间来进行设置。

保护级别一般分为主保护和备用保护两种，主保护指的是初级保护，即对电器设备最基本的保护措施，备用保护则是在主保护无法进行故障检测的情况下，提供备用保护的保护措施。

动作时间是指断路器和相应保护器的动作时间，通常需要在实际应用中进行测试和调整，以确保在电器设备发生故障时能够及时地进行动作。

4. 协调上下级电器的保护特性在确定了断路器和上下级电器的保护特性和相应的额定参数之后，还需要进行协调和配合，以确保整个电气系统的保护能够正常工作。

具体来讲，需要进行相应的保护重叠和防止错误操作等方面的考虑，以实现有效的电力保护措施。

断路器与上下级电器保护特性的配合是保证电气系统正常运行的重要因素，需要在实际应用中进行细致的设计和调整。

有效的配合能够提高电器设备的安全性和可靠性，减少突发的电气故障，提高电气系统的运行效率。

1．当负载电流达到熔断器熔体的额定电流时，熔体将立即熔断，从而起到过载保护的作用。

（×）2．低压配电装置应装设短路保护、过负荷保护和接地故障保护。

(√ )3．熔断器的熔断电流即其额定电流。

(× )4．低压刀开关的主要作用是检修时实现电气设备与电源的隔离。

(√ )5．交流接触器吸引线圈的额定电压与接触器的额定电压总是一致的。

(×)6．刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开关，最后接通断路器。

(× )7．交流接触器的短路环的作用是过电压保护。

(×)8．低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。

(×) 9．低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。

( ×)10．断路器的分励脱扣器和失压脱扣器都能对断路器进行远距离分闸，因此它俩的作用是完全相同的。

(× )11．交流接触器的静铁芯端部装有短路环，它的作用是防止铁芯吸合时产生振动噪声，保证吸持良好。

(√ )12．普通交流接触器不能安装在高温、潮湿、有易燃易爆和腐蚀性气体的场所。

(√ ) 13．所谓主令电器是指控制回路的开关电器，包括控制按钮、转换开关、行程开关以及凸轮主令控制器等。

(√ )14．熔断器的额定电流和熔体额定电流是同一概念。

(× )15．熔断器更换熔体管时应停电操作，严禁带负荷更换熔体。

(√ )16．热继电器的额定电流与热元件的额定电流必定是相同的。

(× )17．热元件的额定电流通常可按负荷电流的1．1－1．5倍之间选择，并据此确定热继电器的标称规格。

（√）18．热继电器的动作电流一般可在热元件额定电流的60％－100％的范围内调节。

(√) 19．交流接触器在正常条件下可以用来实现远距离控制电动机的启动与停止，但是不能频繁地接通。

(× )20．交流接触器不能在无防护措施的情况下在室外露天安装。

断路器的选择1．一般选用原则（1）根据用途选择断路器的型式及极数：根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。

具体内容为：✶断路器的额定工作电压≥线路额定电压；✶断路器的额定电流≥线路计算负载电流；✶断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；另：如果选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，必须提高选用断路器的额定电流，而按线路计算负荷电流选择过电流脱扣器的额定电流。

如果这样还不能满足要求，则可考虑下述三种方案解决：第一，采用联级保护（又称串级保护）方式，利用上一级断路器和该断路器一起动作来提高短路分断能力。

采用这种方案时，需将上一级断路器的脱扣器瞬动电流整定在下级断路器额定短路通断能力的80%左右。

第二，选用限流断路器。

第三，采用断路器加后备熔断器。

✶线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；注：这对负载电流较小，配电线路较长的情况尤为重要。

因为线路较长时，末端短路电流较小，单相对地短路电流就更小。

在三相四线制中相零段路时，对地短路电流还要小些，有时比电流脱扣器整定的电流还要小，不能使过电流脱扣器动作，因而在单相对地时失去保护。

在这种情况下，考虑在零线上装设电流互感器（其二次接电流继电器，对地短路时，继电器动作使断路器分断），或采用带零序电流互感器的线路（或漏电继电器）来解决。

采用这些方法时，变压器中性点均应接地。

✶断路器的欠压脱扣器额定电压等于线路额定电压；注：是否需要欠电压保护，应按使用要求而定，并非所有断路器都需要带欠电压脱扣器。

在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因为电压波动造成不希望的断电。

如必须带欠电压脱扣器，则应考虑有适当的延时。

✶具有短延时的断路器，若带欠电压脱扣器，则欠电压脱扣器必须是延时的，其延时时间大于或等于短路延时时间。

断路器上下级级差配合原则在电路中，断路器是一种用于保护电气设备不受过载和短路的装置。

而断路器的上下级级差配合原则则是指在安装断路器时，根据电流的大小和负载的特性，合理选择断路器的级差，以提高电气设备的安全性和可靠性。

断路器的级差是指相邻两台断路器额定电流之比，一般用k值表示。

根据上下级断路器的级差不同，可以分为等级差、半级差和非级差三种配合方式。

等级差配合原则是指上下级断路器的级差为1，即两台断路器的额定电流相等。

这种配合方式适用于负载电流较小的电路，如照明电路、小功率插座电路等。

等级差配合原则能够确保电路中断路器的灵敏性和可靠性，当发生过载或短路时，可以迅速切断电路，保护电气设备的安全。

半级差配合原则是指上下级断路器的级差为 1.5，即下级断路器的额定电流是上级断路器额定电流的 1.5倍。

这种配合方式适用于负载电流较大的电路，如动力插座电路、空调电路等。

半级差配合原则在保护电气设备不受过载和短路的同时，还能够提高电路的可靠性和灵活性，避免因单一断路器的故障导致整个电路失效。

非级差配合原则是指上下级断路器的级差大于 1.5，即下级断路器的额定电流超过上级断路器额定电流的 1.5倍。

这种配合方式适用于负载电流非常大的电路，如大型机械设备、高功率电机等。

非级差配合原则能够有效地保护电气设备不受过载和短路的影响，同时还能够提高电路的稳定性和可靠性，确保电气设备的正常运行。

在实际应用中，选择断路器的级差配合原则需要考虑多种因素。

首先是负载电流的大小和特性。

根据负载电流的大小，可以确定断路器的额定电流，并选择合适的级差配合方式。

其次是电路的可靠性要求。

在对电路的可靠性要求较高时，可以选择半级差或非级差配合方式，以提高电路的可靠性和灵活性。

最后是经济性的考虑。

不同级差的断路器在价格上会有所差异，需要根据具体的经济条件选择合适的断路器。

断路器的上下级级差配合原则是保护电气设备安全的重要措施之一。

在选择断路器的级差时，需要根据电流的大小和负载的特性，合理选择等级差、半级差或非级差配合方式，以提高电气设备的安全性和可靠性。
