高压断路器是电力系统中最重要的开关设备，它担负着控制和保护的双重任务，如断路器不能在电力系统发生故障时及时开断，就可能使事故扩大，造成大面积停电。
为了满足开断和关合，断路器必须具备三个组成部分；①开断部分，包括导电、触头部分和灭弧室。
②操动和传动部分，包括操作能源及各种传动机构。
③绝缘部分，高压对地绝缘及断口间的绝缘。
此三部分中以灭弧室为核心。
断路器按灭弧介质的不同可分为：油断路器，利用绝缘油作为灭弧和绝缘介质，触头在绝缘油中开断，又可分为多油和少油断路器。
压缩空气断路器，利用高压力的空气来吹弧的断路器。
六氟化硫断路器，指利用六氟化硫气体作为绝缘和灭弧介质的断路器。
真空断路器，指触头在真空中开断，利用真空作为绝缘和灭弧介质的断路器。
断路器的分合操作是依靠操作机构来实现，根据操作机构能源形式的不同，操作机构可分为：电磁机构，指利用电磁力实现合闸的操作机构。
弹簧机构，指利用电动机储能，依靠弹簧实现分合闸的操作机构。
液压机构，指以高压油推动活塞实现分合闸的操作机构。
气动机构，指以高压力的压缩空气推动活塞实现分合闸的操作机构。
操作机构还有组合式的，例如气动弹簧机构是由气动机构实现合闸，由弹簧机构分闸。
操作机构一般为独立产品，一种型号的操作机构可以配几种型号的断路器，一种型号的断路器可以配几种型号的操作机构。
下面就不同灭弧介质的断路器和不同型式操作机构分别介绍断路器在运行时最常见的故障，以及原因分析。
1．断路器本体的常见故障1．1油断路器本体序号常见故障可能原因1 渗漏油固定密封处渗漏油，支柱瓷瓶、手孔盖等处的橡皮垫老化、安装工艺差和固定螺栓的不均匀等原因。
轴转动密封处渗漏油，主要是衬垫老化或划伤、漏装弹簧、衬套内孔没有处理干净或有纵向伤痕及轴表面粗糙或轴表面有纵向伤痕等原因。
2 本体受潮帽盖处密封性能差。
其他密封处密封性能差。
3 导电回路发热接头表面粗糙。
静触头的触指表面磨损严重，压缩弹簧受热失去弹性或断裂。

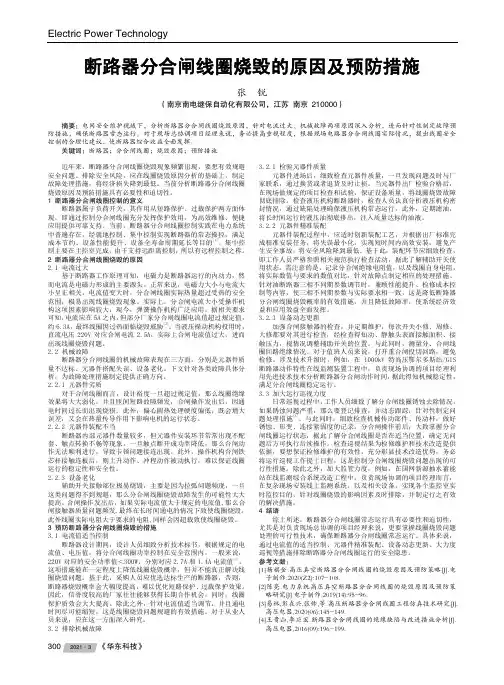

Electric Power Technology300《华东科技》断路器分合闸线圈烧毁的原因及预防措施张 锐（南京南电继保自动化有限公司，江苏 南京 210000）摘要：电网安全维护视域下，分析断路器分合闸线圈烧毁原因，针对电流过大、机械故障两项原因深入分析，进而针对性制定故障预防措施，确保断路器常态运行。
对于现场总协调项目经理来说，务必提高重视程度，根据现场电路器分合闸线圈实际情况，提出线圈安全控制的合理化建议，使断路器综合效益全面发挥。
关键词：断路器；分合闸线圈；烧毁原因；预防措施近年来，断路器分合闸线圈烧毁现象频繁出现，要想有效规避安全问题、排除安全风险，应在线圈烧毁原因分析的基础上，制定故障处理措施，将经济损失降到最低。
当前分析断路器分合闸线圈烧毁原因及预防措施具有必要性和迫切性。
1 断路器分合闸线圈控制的意义 断路器属于负荷开关，其作用从短路保护、过载保护两方面体现，即通过控制分合闸线圈充分发挥保护效用，为高效维修、便捷应用提供可靠支持。
当前，断路器分合闸线圈控制实践在电力系统中普遍存在，经就地控制、集中控制实现断路器的常态操控，满足成本节约、设备性能提升、设备全寿命周期延长等目的[1]。
集中控制主要在主控室完成，由于支持远距离控制，所以有远程控制之称。
2 断路器分合闸线圈烧毁的原因 2.1 电流过大 基于断路器工作原理可知，电磁力是断路器运行的内动力，然而电流是电磁力形成的主要源头。
正常来说，电磁力大小与电流大小呈正相关，电流值变大时，分合闸线圈实际热量超过受热的安全范围，极易出现线圈烧毁现象。
实际上，分合闸电流大小受操作机构这项因素影响较大，现今，弹簧操作机构广泛应用，据相关要求可知，电流应在5A 之内，但部分厂家分合闸线圈电流值超过规定值，约6.3A，最终线圈因过热面临烧毁威胁[2]。
当液压操动机构投用时，直流电压220V 对应合闸电流2.5A，实际上合闸电流值过大，进而出现线圈烧毁问题。

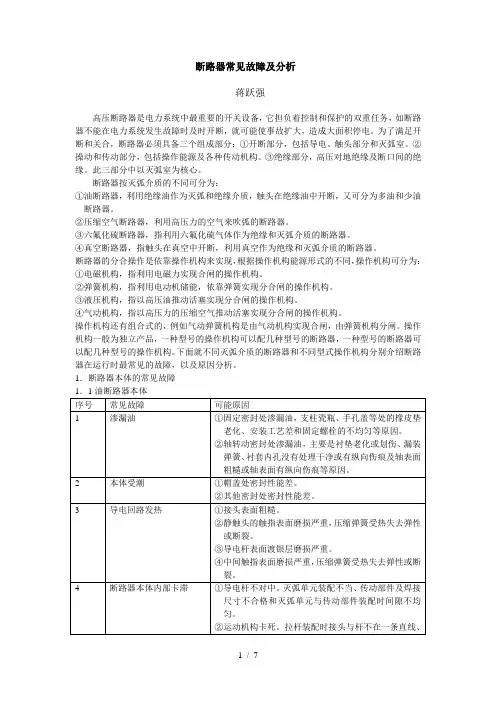

断路器常见故障及分析蒋跃强高压断路器是电力系统中最重要的开关设备，它担负着控制和保护的双重任务，如断路器不能在电力系统发生故障时及时开断，就可能使事故扩大，造成大面积停电。
为了满足开断和关合，断路器必须具备三个组成部分；①开断部分，包括导电、触头部分和灭弧室。
②操动和传动部分，包括操作能源及各种传动机构。
③绝缘部分，高压对地绝缘及断口间的绝缘。
此三部分中以灭弧室为核心。
断路器按灭弧介质的不同可分为：①油断路器，利用绝缘油作为灭弧和绝缘介质，触头在绝缘油中开断，又可分为多油和少油断路器。
②压缩空气断路器，利用高压力的空气来吹弧的断路器。
③六氟化硫断路器，指利用六氟化硫气体作为绝缘和灭弧介质的断路器。
④真空断路器，指触头在真空中开断，利用真空作为绝缘和灭弧介质的断路器。
断路器的分合操作是依靠操作机构来实现，根据操作机构能源形式的不同，操作机构可分为：①电磁机构，指利用电磁力实现合闸的操作机构。
②弹簧机构，指利用电动机储能，依靠弹簧实现分合闸的操作机构。
③液压机构，指以高压油推动活塞实现分合闸的操作机构。
④气动机构，指以高压力的压缩空气推动活塞实现分合闸的操作机构。
操作机构还有组合式的，例如气动弹簧机构是由气动机构实现合闸，由弹簧机构分闸。
操作机构一般为独立产品，一种型号的操作机构可以配几种型号的断路器，一种型号的断路器可以配几种型号的操作机构。
下面就不同灭弧介质的断路器和不同型式操作机构分别介绍断路器在运行时最常见的故障，以及原因分析。
1．断路器本体的常见故障压缩空气断路器在高压系统已基本淘汰，压缩空气断路器本体的常见故障情况以及原因分析略。
2．断路器操作机构的常见故障3．结束语断路器的制造厂家很多，型号各种各样，只要是灭弧室的类型相同或操作机构的类型相同，虽然结构设计上略有不同，由于原理一样，断路器在运行中发生的常见故障也基本相同。
本文是根据几种典型的断路器设备在运行中发生的故障进行汇总整理的，断路器在运行中往往发生是几种常见故障的组合故障，需要根据故障的情况，进行综合分析，找出原因后，就可以方便、及时进行故障处理和制订反措。

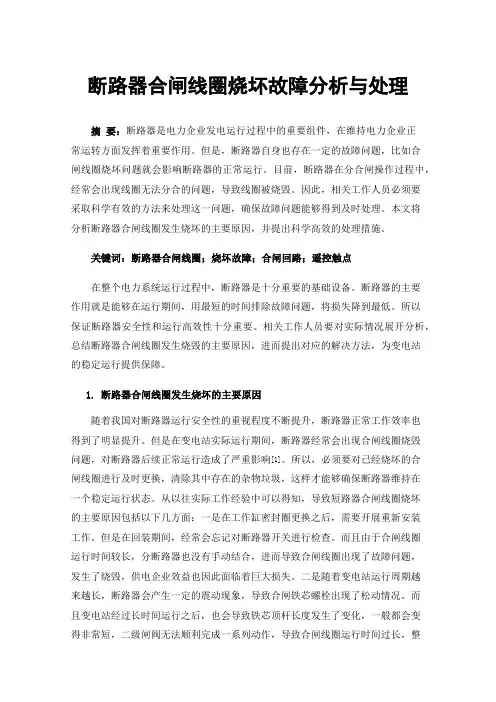

断路器合闸线圈烧坏故障分析与处理摘要：断路器是电力企业发电运行过程中的重要组件，在维持电力企业正常运转方面发挥着重要作用。
但是，断路器自身也存在一定的故障问题，比如合闸线圈烧坏问题就会影响断路器的正常运行。
目前，断路器在分合闸操作过程中，经常会出现线圈无法分合的问题，导致线圈被烧毁。
因此，相关工作人员必须要采取科学有效的方法来处理这一问题，确保故障问题能够得到及时处理。
本文将分析断路器合闸线圈发生烧坏的主要原因，并提出科学高效的处理措施。
关键词：断路器合闸线圈；烧坏故障；合闸回路；遥控触点在整个电力系统运行过程中，断路器是十分重要的基础设备。
断路器的主要作用就是能够在运行期间，用最短的时间排除故障问题，将损失降到最低。
所以保证断路器安全性和运行高效性十分重要。
相关工作人员要对实际情况展开分析，总结断路器合闸线圈发生烧毁的主要原因，进而提出对应的解决方法，为变电站的稳定运行提供保障。
1.断路器合闸线圈发生烧坏的主要原因随着我国对断路器运行安全性的重视程度不断提升，断路器正常工作效率也得到了明显提升。
但是在变电站实际运行期间，断路器经常会出现合闸线圈烧毁问题，对断路器后续正常运行造成了严重影响[1]。
所以，必须要对已经烧坏的合闸线圈进行及时更换，清除其中存在的杂物垃圾，这样才能够确保断路器维持在一个稳定运行状态。
从以往实际工作经验中可以得知，导致短路器合闸线圈烧坏的主要原因包括以下几方面：一是在工作缸密封圈更换之后，需要开展重新安装工作。
但是在回装期间，经常会忘记对断路器开关进行检查。
而且由于合闸线圈运行时间较长，分断路器也没有手动结合，进而导致合闸线圈出现了故障问题，发生了烧毁，供电企业效益也因此面临着巨大损失。
二是随着变电站运行周期越来越长，断路器会产生一定的震动现象，导致合闸铁芯螺栓出现了松动情况。
而且变电站经过长时间运行之后，也会导致铁芯顶杆长度发生了变化，一般都会变得非常短，二级闸阀无法顺利完成一系列动作，导致合闸线圈运行时间过长，整个运行过程也会处于一个带电状态。

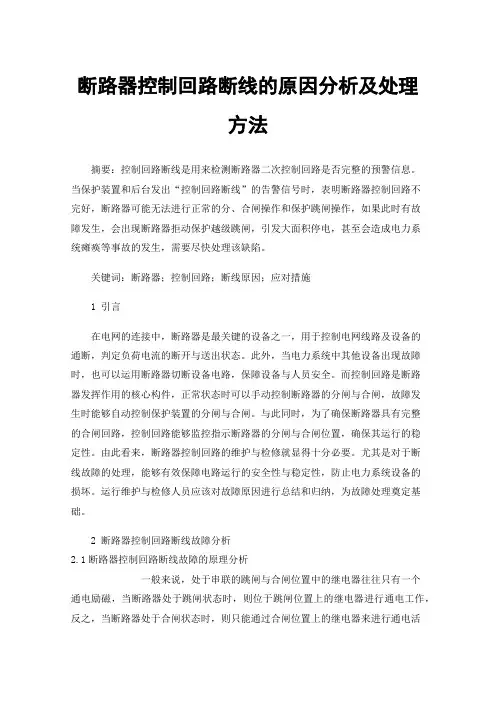

断路器控制回路断线的原因分析及处理方法摘要：控制回路断线是用来检测断路器二次控制回路是否完整的预警信息。
当保护装置和后台发出“控制回路断线”的告警信号时，表明断路器控制回路不完好，断路器可能无法进行正常的分、合闸操作和保护跳闸操作，如果此时有故障发生，会出现断路器拒动保护越级跳闸，引发大面积停电，甚至会造成电力系统瘫痪等事故的发生，需要尽快处理该缺陷。
关键词：断路器；控制回路；断线原因；应对措施1 引言在电网的连接中，断路器是最关键的设备之一，用于控制电网线路及设备的通断，判定负荷电流的断开与送出状态。
此外，当电力系统中其他设备出现故障时，也可以运用断路器切断设备电路，保障设备与人员安全。
而控制回路是断路器发挥作用的核心构件，正常状态时可以手动控制断路器的分闸与合闸，故障发生时能够自动控制保护装置的分闸与合闸。
与此同时，为了确保断路器具有完整的合闸回路，控制回路能够监控指示断路器的分闸与合闸位置，确保其运行的稳定性。
由此看来，断路器控制回路的维护与检修就显得十分必要。
尤其是对于断线故障的处理，能够有效保障电路运行的安全性与稳定性，防止电力系统设备的损坏。
运行维护与检修人员应该对故障原因进行总结和归纳，为故障处理奠定基础。
2 断路器控制回路断线故障分析2.1断路器控制回路断线故障的原理分析一般来说，处于串联的跳闸与合闸位置中的继电器往往只有一个通电励磁，当断路器处于跳闸状态时，则位于跳闸位置上的继电器进行通电工作，反之，当断路器处于合闸状态时，则只能通过合闸位置上的继电器来进行通电活动，一旦跳闸与合闸双方位置上继电器的常闭接点同时被关闭，那么就会形成一个控制回路的断线问题。
在断路器正常的运营状态中，跳闸位置与合闸位置中的继电器的常闭接点一般不会出现同时关闭的现象，如果其出现同时关闭的情况，则会使得整个保护回路通电，从而有效的显示出控制回路断线的信号。
2.2断路器控制回路断线故障的原因分析能够导致断路器的控制回路出现断线故障的原因多种多样，当保护测控装置自身出现安全故障时，就会使得控制回路的开关出现失灵现象，从而引发控制回路的断线故障。

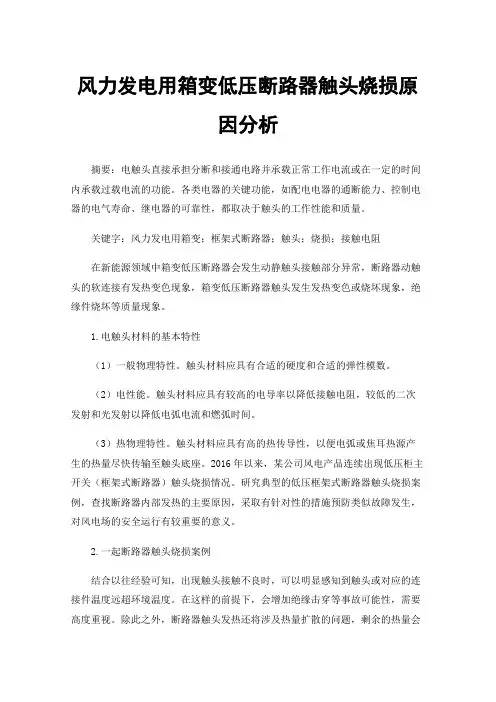

风力发电用箱变低压断路器触头烧损原因分析摘要：电触头直接承担分断和接通电路并承载正常工作电流或在一定的时间内承载过载电流的功能。
各类电器的关键功能，如配电电器的通断能力、控制电器的电气寿命、继电器的可靠性，都取决于触头的工作性能和质量。
关键字：风力发电用箱变；框架式断路器；触头；烧损；接触电阻在新能源领域中箱变低压断路器会发生动静触头接触部分异常，断路器动触头的软连接有发热变色现象，箱变低压断路器触头发生发热变色或烧坏现象，绝缘件烧坏等质量现象。
1.电触头材料的基本特性（1）一般物理特性。
触头材料应具有合适的硬度和合适的弹性模数。
（2）电性能。
触头材料应具有较高的电导率以降低接触电阻，较低的二次发射和光发射以降低电弧电流和燃弧时间。
（3）热物理特性。
触头材料应具有高的热传导性，以便电弧或焦耳热源产生的热量尽快传输至触头底座。
2016年以来，某公司风电产品连续出现低压柜主开关（框架式断路器）触头烧损情况。
研究典型的低压框架式断路器触头烧损案例，查找断路器内部发热的主要原因，采取有针对性的措施预防类似故障发生，对风电场的安全运行有较重要的意义。
2.一起断路器触头烧损案例结合以往经验可知，出现触头接触不良时，可以明显感知到触头或对应的连接件温度远超环境温度。
在这样的前提下，会增加绝缘击穿等事故可能性，需要高度重视。
除此之外，断路器触头发热还将涉及热量扩散的问题，剩余的热量会过渡到其他元件上，这一点的危害较大。
并在电流冲击下，加剧破坏力度，会让母线电气性能出现波动，严重将诱发扭曲、烧毁事故。
事故一旦发生，影响就会比较严重，引起大范围停电十分常见，严重影响企业效益。
对于新能源来说，需要特别关心触头的性能，开关触头的发热隐患较大，可能导致开关烧损，从而直接迫使机组停机。
本文以一起风力发电用箱变低压断路器触头烧损为实例，对断路器进行温升试验和直流电阻测量，结果表明，触头烧损的主要原因在于断路器触头接触电阻大，并提出了相应的预防措施。
高压断路器分合闸线圈烧毁原因分析及应对措施高压断路器线圈分合闸烧毁事故是断路器在运行中存在的较普遍的现象,严重的会导致设备器材发生烧毁以及产生火灾等事故。
为保障生产运行的安全，就需要针对高压断路器分合闸线圈烧毁的实际原因展开分析，而后制定对应的有效措施，并在分析的过程中根据自身经验提出相应的防范措施与技术改进方案，从而确保高压断路器可以正常运行。
1.高压断路器分合闸线圈烧毁的因素通常情况下高压断路器在正常运行的过程中，出现故障以及分合闸线圈烧毁的因素主要分为以下几个方面：1.1电磁铁内部出现故障（1）当固定电磁铁的螺丝出现松动的情况时，就会导致内部电磁铁出现位移的情况，这样就会造成实际撞击的力度不足或角度与标准角度之间存在偏差。
（2）当电磁铁的铁芯在长时间的运行之下，未及时或未定期展开维护与检修工作时，就会导致铁芯出现被腐蚀的情况，这样一来就会导致铁芯在实际运行的过程中出现卡顿或停止运行的情况。
（3）一般情况下当线圈出现老化情况或铁芯的运行冲程较小时，接通分合闸回路器电源之后，就会导致铁芯未能及时促使机构脱扣而出现线圈长时间处在接通电源的情况，最终就会造成高压断路器的分合闸线圈出现烧毁情况。
当机器设备密封情况不完善时，就会出现液体由机器上方的孔洞进入只机器设备的内部，这样就会造成机器内部出现被腐蚀的情况；当设备机构出现密封情况不佳时，就会导致高压断路器分合闸处的电磁铁出现较为严重的锈蚀情况，最终就会导致电磁铁芯出现卡顿的情况，同时这也是造成分合闸线圈出现烧毁导致高压断路器未能正常运行的主要因素，铁芯出现腐蚀的具体情况如图1所示：图1断路器分合闸线圈电磁铁芯锈蚀情况1.2机器设备位置摆放不准确造成高压断路器分合闸线圈烧毁的因素还包括操作机器设备位置存在摆放不正确的情况。
因为分合闸一直保持在擎子转动轴承内的润滑脂剩余量较高，而在长期无人维护与检修的情况下就会导致润滑油出现大量积灰，最终造成设备转动的阻力不断提高，同时在阻力不断提高的过程中还会出现调整的转动杆位置过深的情况。

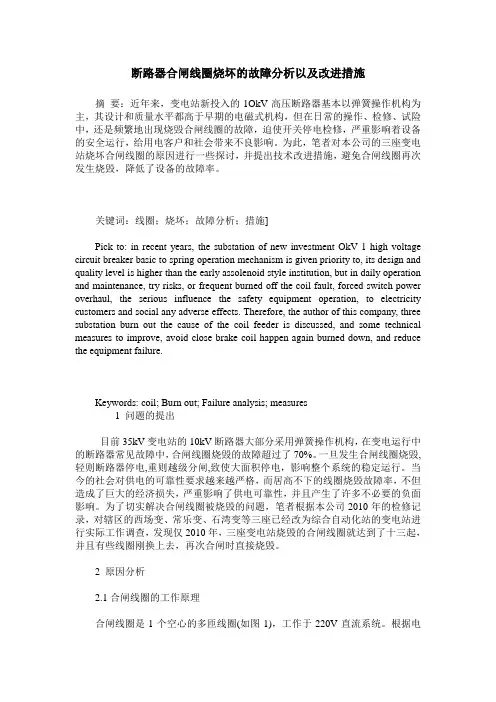

断路器合闸线圈烧坏的故障分析以及改进措施摘要：近年来，变电站新投入的1OkV高压断路器基本以弹簧操作机构为主，其设计和质量水平都高于早期的电磁式机构，但在日常的操作、检修、试险中，还是频繁地出现烧毁合闸线圈的故障，迫使开关停电检修，严重影响着设备的安全运行，给用电客户和社会带来不良影响。
为此，笔者对本公司的三座变电站烧坏合闸线圈的原因进行一些探讨，并提出技术改进措施，避免合闸线圈再次发生烧毁，降低了设备的故障率。
关键词：线圈；烧坏；故障分析；措施]Pick to: in recent years, the substation of new investment OkV 1 high voltage circuit breaker basic to spring operation mechanism is given priority to, its design and quality level is higher than the early assolenoid style institution, but in daily operation and maintenance, try risks, or frequent burned off the coil fault, forced switch power overhaul, the serious influence the safety equipment operation, to electricity customers and social any adverse effects. Therefore, the author of this company, three substation burn out the cause of the coil feeder is discussed, and some technical measures to improve, avoid close brake coil happen again burned down, and reduce the equipment failure.Keywords: coil; Burn out; Failure analysis; measures1 问题的提出目前35kV变电站的10kV断路器大部分采用弹簧操作机构，在变电运行中的断路器常见故障中，合闸线圈烧毁的故障超过了70%。

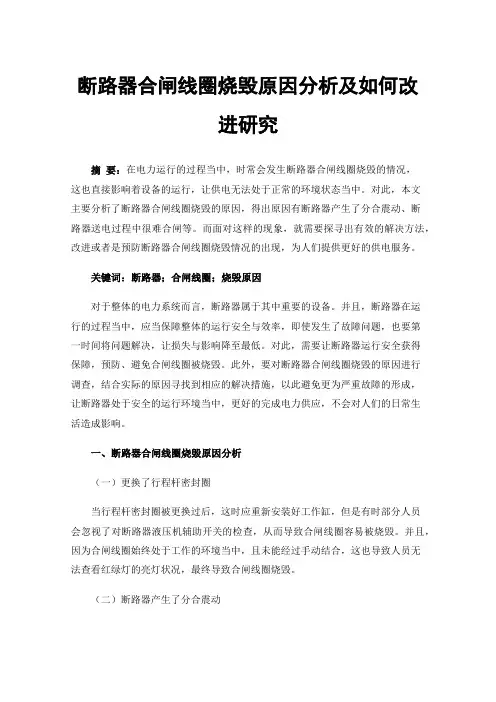

断路器合闸线圈烧毁原因分析及如何改进研究摘要：在电力运行的过程当中，时常会发生断路器合闸线圈烧毁的情况，这也直接影响着设备的运行，让供电无法处于正常的环境状态当中。
对此，本文主要分析了断路器合闸线圈烧毁的原因，得出原因有断路器产生了分合震动、断路器送电过程中很难合闸等。
而面对这样的现象，就需要探寻出有效的解决方法，改进或者是预防断路器合闸线圈烧毁情况的出现，为人们提供更好的供电服务。
关键词：断路器；合闸线圈；烧毁原因对于整体的电力系统而言，断路器属于其中重要的设备。
并且，断路器在运行的过程当中，应当保障整体的运行安全与效率，即使发生了故障问题，也要第一时间将问题解决，让损失与影响降至最低。
对此，需要让断路器运行安全获得保障，预防、避免合闸线圈被烧毁。
此外，要对断路器合闸线圈烧毁的原因进行调查，结合实际的原因寻找到相应的解决措施，以此避免更为严重故障的形成，让断路器处于安全的运行环境当中，更好的完成电力供应，不会对人们的日常生活造成影响。
一、断路器合闸线圈烧毁原因分析（一）更换了行程杆密封圈当行程杆密封圈被更换过后，这时应重新安装好工作缸，但是有时部分人员会忽视了对断路器液压机辅助开关的检查，从而导致合闸线圈容易被烧毁。
并且，因为合闸线圈始终处于工作的环境当中，且未能经过手动结合，这也导致人员无法查看红绿灯的亮灯状况，最终导致合闸线圈烧毁。
（二）断路器产生了分合震动有时断路器会出现分合震动的情况，这时铁芯顶杆的长度会随之变短。
由于合闸阀里面的钢球打开行程比较小，并且二级合闸阀也未能运作，最终让各种各样合闸难题频频发生，导致闸线圈总是处于带电的环境中，直至被烧坏。
对此，应将烧坏的线圈拆除，并把周围的杂物清理干净，以此避免线圈被烧坏[1]。
1.断路器送电过程中很难合闸有时断路器送电时很难合闸，这也导致合闸线圈被烧毁，对于这样的情况，要第一时间将其更换。
若断路器经过几次操作都无法合上，但是运行状况却处于正常，这时应排除液压机构本身。
浅谈断路器合闸线圈烧毁的原因及改造申报工种：变电站值班员申报级别：技师在长期的工作中曾发生过多次断路器合闸失灵事故。
众所周知当电气设备发生事故时，如果断路器分闸失灵出现断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电；而当合闸失灵时，它将使得线路不能正常送电，耽误生产并妨碍了供电的可靠性,甚至造成巨大损失。
例如本单位的高炉上料电机，如果生产时10分钟无法开机送电为高炉上料则高炉减风，20-30分钟无法开机送电为高炉上料则高炉停风。
通过归纳总结我发现断路器合闸失灵事故大部分与合闸线圈烧毁有关，所以很有必要对断路器的合闸线圈烧毁的原因进行分析和改造。
本单位使用的真空断路器型号为ZN73A-12/D-1250，其中D 是指永磁机构，其合闸时间为100ms ，分闸时间为60ms 。
合闸线圈的阻值为4.25±0.18Ω，工作电流56A ；分闸线圈加串联电阻的阻值为120±15Ω，工作电流3.5A 。
我通过对本单位近5年内的每个合闸失灵事故的总结与仔细分析，发现并汇总了几项故障率较高的电气故障大致如下：次数 4.5％ 1 9.0％ 2 13.6％ 3 22.7％ 5 45.5％ 10 故障类型序号 FD C B AE 合闸电源容量下降保护控制装置故障断路器机构故障辅助开关行程位置不当合闸接触器故障合闸控制回路的电压降低 1 4.5％ 累计百分比故障原因分析：A.合闸接触器故障：断路器合闸时，由于合闸电流比较大，控制回路不能直接控制合闸线圈，因此只能通过合闸接触器间接的接通合闸线圈。
因为合闸线圈属于瞬动型元件不能长时间通电，所以当合闸接触器发生故障时，如不能及时断开，将使合闸线圈通电时间过长，导致烧毁线圈。
B.辅助开关位置不当：正常合闸时，断路器的合闸接触器的线圈回路与辅助开关的常闭延时接点串联，断路器合闸后，辅助开关接点自动切断合闸回路。
如果断路器虽然完成了分合操作但其辅助触点因调整不当或开关粘连等原因，并未随着断路器的状态转换而转换，仍然处在操作前的通断状态，同样会导致合闸线圈长时间带电而被烧毁。
断路器用辅助开关的常见故障及改进措施摘要：本文根据作者多年工作经验，对断路器用辅助开关的常见故障进行分析，并提出相关改进措施，仅供同仁参考。
关键词：断路器；故障；措施0引言现阶段，国内外普遍使用唇型插入式结构的辅助开关，其主要优点是：1.通过增加开关层数可方便地实现多回路的控制；2.通过不同弧度的静触头配套可实现多种接点方案；3.对开关动作的角度精度要求低，方便操作机构的安装和调整，因而，唇型插入式结构的辅助开关应用十分广泛。
随着真空灭弧室技术的成熟，高压开关的电气性能和机械性能均有明显的提高，如断路器的机械寿命从2000次提高到10000次以上。
随着高压开关设备整体可靠性的提高，因唇型插入式辅助开关转换不灵、磨损快、温升高等质量原因以及不合理的使用条件，使辅助开关动作卡滞、失效，甚至烧毁，导致高压开关设备故障的情况凸现出来。
近年来，西方发达国家的同类产品通过设计、工艺和材料的不断改进，虽然外观变化不大，但产品的质量和性能指标已具有了革命性的进步。
如西门子公司辅助开关的技术指标要求操作力矩仅为0.2～0.3Nm，机械寿命达到10万次以上，寿命试验前后的接触电阻不超过5mΩ。
相比国内多数产品，寿命仅为1～2万次，试验后操作力矩近1Nm，接触电阻几十毫欧，已经是升级换代产品。
鉴于此，我公司针对西门子辅助开关的技术指标、结合国内的使用要求，对产品的触头设计、绝缘材料和灭弧原理提出改进措施。
图11触头的改进设计辅助开关的基本结构是依靠唇形动触头自身弹性夹紧静触头滑动，实现电气连接。
由于纯铜带弹性不足，且无法通过热处理获得足够的硬度，现有的产品大多采用黄铜带作为动触头材料，以使触头具有一定的弹性。
但黄铜的导电性能和机械性能一般，动静触头间的滑动接触导致较快磨损，弹性下降，触头压力迅速下降，电阻快速增大。
为此，选择具有良好导电性、弹性和抗磨损能力较强的铜合金作为动触头材料，通过变形强化和热处理获得合理的硬度（过硬，导致接触压力过大，加快静触头磨损，也会导致接触电阻过快增大；过软，接触压力小，接触电阻大，导致开关发热，导致表面加速氧化膜产生且不能通过触头间的滑动有效擦除，影响触点接触的稳定性），并确定了唇片的合理间距。
断路器及隔离开关异常处理一、断路器异常处理1．SF6断路器SF6气体压力低的处理①断路器SF6气体泄漏引起如断路器SF6气体漏气，压力不低于闭锁值时,但发出“SF6气体压力过低”报警信号，则说明有压力异常,应记录记录压力值,此时应并加强监视，并通知相关部门处理。
如断路器SF6气体严重漏气，压力低于闭锁值并发出闭锁信号时，不能对断路器进行分合闸。
应立即断开该断路器操作电源，与调度联系将负荷转移出去，并采取措施将故障断路器隔离。
处理前室内应开启通风装置，待15min后可进入,接近设备时应戴防毒面具及穿防护服。
②SF6气体密度继电器或表计失灵引起将表计的数值与当时环境温度折算到标准温度下的数值比较判断,确认SF6断路器压力低因密度继电器故障原因、表计指示不正确原因引起，应通知专业人员处理。
2．断路器拒绝合闸的处理①控制或合闸电源消失：如果是控制电源空开（熔断器）或合闸电源空开（熔断器)跳开（熔断），应合上（更换）控制电源空开（熔断器）或合闸电源空开(熔断器），正常后，对断路器进行合闸;如果是控制或合闸回路其他原因引起，且不能查找到故障或查到故障后运行人员不能处理的，应通知专业人员处理。
②就地操作切换开关在“就地”位置：将操作切换开关由“就地”位置切换至“远方位置。
③直流母线电压过低：调节蓄电池组端电压，使电压达到规定值.④SF6压力过低闭锁：确认SF6气体压力过低后，应通知专业人员处理,在未处理正常前,严禁对断路器进行合闸操作.⑤液压压力过低闭锁：确认液压压力过低后，应通知专业人员处理,在未处理正常前，严禁对断路器进行合闸操作.⑥弹簧未储能：若是储能电源空开跳开,应立即合上储能电源空开进行储能，如其他原因不能查找但又及需送电的,应断开储能电源开关后进行手动储能,储能正常后即可进行合闸，若弹簧储能系统零部件故障不能手动储能则通知专业人员处理。
⑦其他不能处理的故障：作缺陷上报调度及相关部门,通知相关专业人员处理。
断路器控制回路的故障分析和处理方法摘要：伴随着社会经济的高速发展人们生活水平得到不断提升，同时也给电力行业带来更多挑战。
断路器是供电系统中确保系统正常运行的重要配件之一，是对供电系统良好运行的重要保障，既能够对电能进行合理的分配，还能够保护电力设备的运行安全，当发生运行故障时能够及时将故障断开，避免发生故障的进一步扩大，同时减少设备损伤。
断路器控制回路是实现断路器功能的重要核心，当发生断路器控制回路故障时，必须及时进行有效的处理，确保电力设备的运行安全。
本文将基于断路器控制回路的常见故障，对查找和处理方法进行分析。
关键词：断路器；控制回路；故障查找与处理引言断路器是火电厂及变电站的主要电气设备，其控制回路是断路器重要组成部分，控制回路完好与否，直接影响操作和保护命令的正确执行，以及设备的运行安装。
控制回路断线是断路器最常见的故障之一。
在变电站内，断路器控制回路的完整是保证断路器可靠执行跳、合闸操作命令的必要条件:若断路器跳闸回路存在缺陷，则系统有故障时断路器不能跳闸而扩大事故，从而导致大面积停电;若断路器合闸回路存在缺陷，则断路器事故跳闸后不能自动重合，从而影响供电可靠性。
1控制回路故障的基本原理断路器控制回路在发生故障的过程当中，主要表现为控制回路断线告警。
断路器都有相应的控制回路来控制其分与合，以实现断路器的正常操作和相关继电保护和自动装置的功能。
当断路器在分闸位置时，断路器常闭辅助接点闭合，常开接点打开，弹簧储能接点闭合，此时开关分闸位置监视回路接通，跳闸位置继电器励磁，保护装置上所对应的“跳位”灯亮。
当断路器合闸时，合闸命令所触发的合闸脉冲，经过防跳继电器常闭辅助接点和合闸保持继电器，使回路中的合闸线圈励磁，断路器进行合闸。
在合闸过程中，辅助接点闭合，确保断路器可靠合闸。
当断路器合闸到位后，断路器常闭接点打开，切断合闸回路，同时分闸回路中的常开接点闭合，使合闸位置继电器励磁，对应的“合位”灯亮。
220kV线路断路器辅助接点异常情况分析摘要：高压断路器是电网系统中的关键设备，用于切断和闭合负荷电流和短路电流，以保护和控制电网中的各类重要元件，具有完善的灭弧结构和断流能力。
据国家电网及南方电网的调研统计，操动机构动作失灵是造成断路器故障的主要原因之一，如拒分、拒合、误动、合后即分等机构失灵故障所占比例高达４３．８％。
由于断路器操动机构的设计复杂，机械结构配合精度要求高，导致断路器故障频发，因此研究操动机构故障原因，对提高操动机构的可靠性具有重要意义。
关键词:220kV线路断路器；辅助接点异常；情况分析引言在高压电力系统中，断路器是确保其正常运行的重要元件。
在其执行命令的过程中，不仅是实现对电力系统供电故障进行准确判断的依据，同时也是实施故障检修和指标测量的重要辅助设备，在电力系统检修频次较高的状态下，断路器的重要性更为明显。
近年来，电气设备受社会经济快速发展的影响，对于供电质量的控制效果得到了显著提升，这也是顺应新时代电力资源应用需求发挥的基本要求。
为了确保电力系统运行的稳定性，建立完善的监测管理措施是十分必要的。
1异常情况简要介绍1.1事情经过2021年某日，某智能变电站220kV金庐2V28线路发生故障。
检修人员到现场后，检查确认220kV金庐2V28线路发生A相永久性故障，保护正确动作切除故障，现场验电确认三相断路器确已分开，但智能终端、保护装置、故障录波文件均未正确显示C相断路器处于跳闸位置。
发现这一情况后，检修人员立即对异常情况进行检查处理，经过一步步排查、梳理，在打开现场断路器机构箱时发现断路器辅助开关存在明显的松动情况，现场机构图见图1。
断路器的辅助开关局部图如图2。
图1断路器机构内部图图2断路器辅助开关图1.2处理过程（１）合闸弹簧储能。
储能电机带电—储能齿轮转动（顺时针）—带动储能轴顺时针转动—带动合闸弹簧向上走，压缩合闸弹簧—合闸弹簧储能完毕。
（２）合闸过程。
合闸脱扣线圈带电—合闸脱口器动作—合闸脱扣器顶舌动作—合闸棘爪动作—凸轮盘顺时针转动—凸轮盘挤压滚轴杆—滚轴杆杆逆时针转动—带动操动轴逆时针转动—Ｖ型连杆逆时针转动—推动连杆，迫使绝缘拉杆往上走—实现合闸过程—合闸后多余能量通过合闸缓冲器释放（动作方向如图２白色箭头所指）。

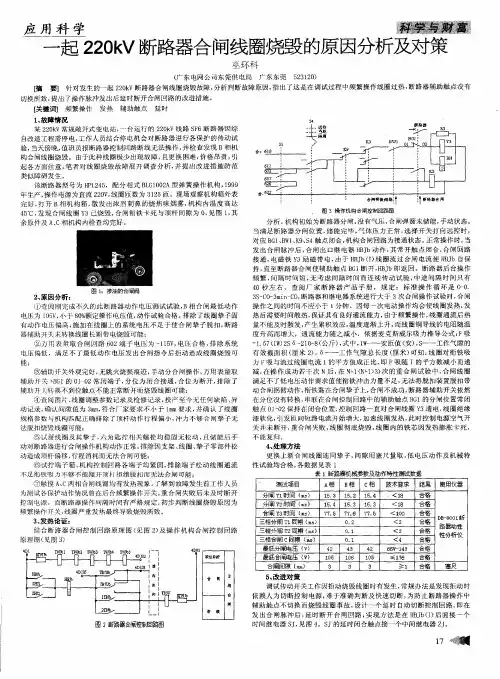

各类断路器合闸线圈烧坏故障分析与处理SW6-110/220断路器合闸线圈烧坏故障分析与处理SW6断路器合闸线圈烧坏故障分析与处理(1)断路器合闸合不上,经检查合闸线圈烧坏,拆除坏合闸线圈,清除杂物,更换新合闸线圈,手动合分正常,远方电动合分正常。
估计合闸线圈长时间运行,绝缘下降。
(2) 更换工作缸行程杆密封圈,工作缸回装后,没检查断路器液压机辅助开关拉杆有无卡滞,没有手动合分断路器,通过红、绿灯亮的情况来检查断路器液压机构辅助开关能否正确切换,就远方电动合分断路器,没监视红、绿灯亮的情况,液压机构辅助开关切换不到位没发现,没及时断开控制电源,导致合闸线圈长时间带电,烧坏合闸线圈。
(3)合闸铁心顶杆固定螺母由于断路器分合振动而松动,合闸铁心顶杆长度变短,合闸一级阀钢球打开行程过小,合闸二级阀上部无高压油, 合闸二级阀不动作,合不上闸,合闸线圈长时间带电烧坏。
拆除坏合闸线圈,清除杂物,用游标卡尺调整合闸铁心顶杆长度,使合闸一级阀打开行程为1- 15mm,行程为4-5mm,回装合闸线圈。
先手动合分断路器正常,再远方电动合分断路器正常,工作完毕。
(4)断路器送电,合不上闸,出"控制回路断线"光字,现场检修发现合闸线圈烧坏,更换合闸线圈。
手动合闸,发现断路器合不上,工作缸行程很小,约1cm,合分几次都不行口工作缸能动作说明合分闸一、二级闸行程、打开行程没问题,液压机构本身没问题。
检查发现三角箱支撑孔中的水平连杆锈蚀严重,三相连杆上的轴孔、轴销也严重生锈,外拐臂上的轴孔、轴销也严重生锈。
虽然生锈导致阻力增大,由于分闸力有三吨多,所以断路器分闸成功;合闸时合闸力为一吨多,无法克服阻力合闹不成功。
对生锈的三角箱支撑孔中的水平连杆;三相连杆上的轴孔、轴销;外拐臂上的轴孔、轴销除锈并涂黄油后,合分几次,合分正常。
如果现场没有砂纸黄油也可以在生锈部位点航空液压油或机油,合分几次就正常上了。
这就提醒我们开关大修及每年春检时对生锈的连杆、轴孔、轴销应除锈,并涂黄油,有条件更换生锈零件。
