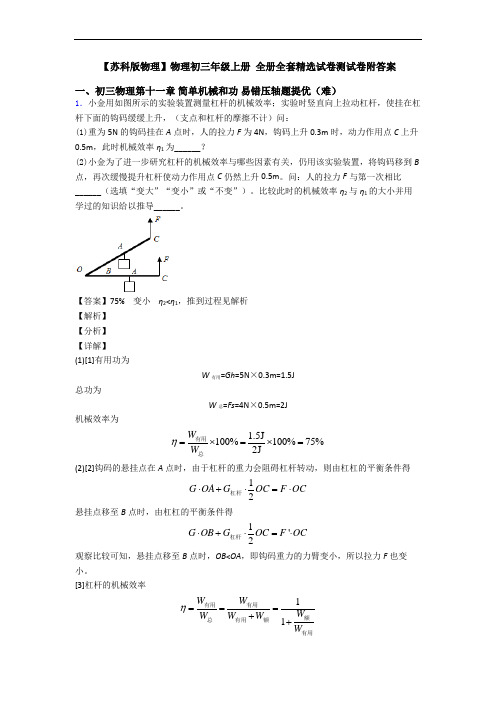

【苏科版物理】物理初三年级上册全册全套精选试卷测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小金用如图所示的实验装置测量杠杆的机械效率；实验时竖直向上拉动杠杆，使挂在杠杆下面的钩码缓缓上升，（支点和杠杆的摩擦不计）问：(1)重为5N的钩码挂在A点时，人的拉力F为4N，钩码上升0.3m时，动力作用点C上升0.5m，此时机械效率η1为______？(2)小金为了进一步研究杠杆的机械效率与哪些因素有关，仍用该实验装置，将钩码移到B 点，再次缓慢提升杠杆使动力作用点C仍然上升0.5m。
问：人的拉力F与第一次相比______（选填“变大”“变小”或“不变”）。
比较此时的机械效率η2与η1的大小并用学过的知识给以推导______。
【答案】75% 变小η2<η1，推到过程见解析【解析】【分析】【详解】(1)[1]有用功为W有用=Gh=5N×0.3m=1.5J总功为W总=Fs=4N×0.5m=2J机械效率为1.5J100%100%75%2JWWη=⨯=⨯=有用总(2)[2]钩码的悬挂点在A点时，由于杠杆的重力会阻碍杠杆转动，则由杠杠的平衡条件得12G OA G OC F OC⋅+⋅=⋅杠杆悬挂点移至B点时，由杠杠的平衡条件得1'2G OB G OC F OC⋅+⋅=⋅杠杆观察比较可知，悬挂点移至B点时，OB<OA，即钩码重力的力臂变小，所以拉力F也变小。
[3]杠杆的机械效率11W WWW W WWη===++有用有用额总有用额有用因为杠杆升高的高度不变，所以克服杠杆自重所做的额外功不变；由于悬挂点B更接近支点，所以钩码提升的高度减小，根据W有用=Gh可知，有用功减小；从上面的表达式可知：W有用减小、W额不变，所以WW额有用变大，分母变大，η就减小；即η2<η1。
2．小彬和小萌同学在学完浮力和杠杆的知识后，初步设计了两种方案，去分别测量待测液体(食用油、酱油)的密度：小彬的方案小萌的方案实验过程:如图，用弹簧测力计测出铁块的重力为G，然后把铁块先后浸没在水、食用油中静止后读出测力计的示数分别为F1、F2；实验过程：如图A O B为轻质杠杆（质量不计），小桶悬挂于A处位置不变，支点O位置不变。
【苏科版物理】九年级物理上册 全册全套精选测试卷测试卷（含答案解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。
某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B 点，秤钩在A 点，O 点为刻度的起点（为零刻度点，在B 点左侧）。
用刻度尺量出OA =l 1，OB =l 2。
(1)秤钩不挂重物时，秤砣挂在O 点时杆秤平衡，则重心C 应在B 点的__________侧（选填“左”、“右”或“不确定”）。
设该杆秤秤砣的质量为m ，则杆秤自身重力（不含秤砣）和它的力臂的乘积是__________。
(2)物理小组利用空瓶（空瓶质量比秤砣质量小一些）、细线和原有秤砣测出原秤砣的质量。
方法是：用细线系在空瓶上并置于__________点，慢慢往瓶中加沙子，如果杆秤恰能平衡，相当于新做了一个秤砣，再把它挂在秤钩上，移动原秤砣位置至杆秤平衡，秤杆上的读数即为原秤砣质量。
(3)物理小组通过查资料得到“如果杠杆受两个阻力，杠杆的平衡条件是：F 动l 动=F 阻l 阻+F ′阻l′阻，如图所示”。
则上一问中实际上只要有刻度尺利用科学推理也可测得秤砣质量，方法是：设想有两个完全一样的原秤砣甲、乙，将甲置于A 点，乙置于B 点右侧某点，杆秤恰好平衡。
由杠杆的平衡条件可知，量出长度l 1、l 2后，只须从B 点起向右量出长度__________，该位置杆秤上的读数即为秤砣的质量m 。
【答案】右 2mgl O 1l【解析】【分析】【详解】(1)[1][2]由于O 点是刻度的起点，即秤钩上不挂重物时，秤砣的位置应该在O 点，提起B ，杆秤平衡，把秤砣作用在杆秤上的力看成动力，则阻力就是杆秤的重力作用点（重心）应该在B 点的右侧；且根据杠杆的平衡条件可得mgl 2=G 杆秤×力臂(2)[3]做一个新秤砣的方法就是采用等交换替代法，由于秤砣放在O 点处时能与杆秤的自重相平衡，那么如果我们也在O 点用细线系一个小瓶，向里面加入适量的沙子，待杆秤平衡时，小瓶与沙子所起的作用就与秤砣的作用一样，故它们的质量是相等的。
【苏科版物理】物理初三年级上册全册全套精选试卷测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。
(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。
实验C______（选填“能”或”不能”）说明甲同学结论是错误的。
【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。
(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。
(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。
而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。
2．如图所示是小明和小红利用刻度均匀的杠杆探究“杠杆平衡条件”的实验装置。
【苏科版物理】物理初三年级上册 全册全套精选试卷测试卷（含答案解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．在做“探究杠杆的平衡条件”的实验中：(1)如图甲所示，为使杠杆在______位置平衡，可以将左端的平衡螺母向______调；(2)调节平衡后，在杠杆两侧挂不同数量的钩码，移动钩码位置，使杠杆在水平位置再次平衡，并记录相关数据。
改变钩码的数量及位置多次实验，小明得出杠杆的平衡条件______。
如图乙所示，A 、B 两点分别增加一个钩码，则杠杆______（选填“左端下沉”、“右端下沉”或“仍保持平衡”）；(3)如图丙所示，若不在B 点挂钩码，改用弹簧测力计在B 点向下拉杠杆，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐______（选填“增大”或“减小”），原因是弹簧测力计拉力的力臂在______（选填“增大”或“减小”）。
【答案】水平 左 动力×动力臂=阻力×阻力臂或F 1L 1=F 2L 2 右端下沉 增大 减小【解析】【分析】【详解】(1)[1][2]如图甲所示，杠杆右端下沉，左端上翘，应该将左端的平衡螺母向左调，使杠杆重新在水平位置平衡。
(2)[3]如图乙所示，假设一个钩码重力为G ，横杆上一小格为L ，调节平衡后，在杠杆两侧挂不同数量的钩码，移动钩码位置，使杠杆在水平位置再次平衡，并记录相关数据。
得到左边= F 2L 2=3G ×2L =6GL右边= F 1L 1=2G ×3L =6GL左边等于右边，改变钩码的数量及位置多次实验，左边依然等于右边，小明据此得出杠杆的平衡条件：动力×动力臂=阻力×阻力臂或F 1L 1=F 2L 2[4]如图乙所示，A 、B 两点分别增加一个钩码，则428G L GL '=⨯=左边339G L GL '=⨯=右边各自增加一个钩码后，右边大于左边，所以杠杆右端下沉。
【苏科版物理】九年级上册物理全册全套精选试卷测试卷（含答案解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在“探究杠杆平衡条件的实验”中：(1)图甲中，杠杆静止时处于_________（选填“平衡”或“不平衡”）状态．为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向_______（选填“左”或“右”）移。
(2)如图乙所示，在A 点挂 2 个重力均为 0.5N 的钩码，在B 点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______________N。
(3)如图丙，保持A 点所挂砝码的数量和位置不变，将弹簧测力计绕B 点从a 位置转到b 位置，杠杆始终保持水平平衡，在此过程中拉力F 与其力臂的乘积变化情况是______________。
A．一直变小 B．一直变大 C．一直不变 D．先变小后变大(4)竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丁所示，此过程中，拉力的力臂_________，弹簧测力计的示数__________（均选填“变大”、“变小”或“不变”）。
(5)若要使图丁状态下的弹簧测力计读数减小，可将弹簧测力计绕B 点 _____（选填“顺时针”或“逆时针”）方向转动一个小角度。
(6)小华用如图戊装置进行探究，发现总是无法得到教材上所列出的杠杆平衡条件，其原因是_____________________________________。
(7)小明用如图戊所示的实验装置研究“杠杆的机械效率”．实验时，将总重为G 的钩码挂在杠杆A 处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，其移动的距离为s，则杠杆的机械效率η=__________（用题中字母表示）。
若将钩码移动到B 点，仍将它匀速提升h 的高度，则此时弹簧测力计的示数F'________（选填“>”“=”或“<”）F，杠杆此时的机械效率η´___________η（选择“>”、“=”或“<”）。
【苏科版物理】物理初三年级上册全册全套精选试卷测试卷（含答案解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。
然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。
根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。
[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。
[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。
(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2．在“测量滑轮组的机械效率”的实验中，某组同学用滑轮安装了如图甲、乙所示的滑轮组，实验测得的数据如下表所示：次数 物体的重力G /N 物体被提升高度h /m 拉力F /N 绳端移动的距离s /m 机械效率η 1 2 0.1 1.0 0.3 66.7% 2 3 0.1 1.4 0.3 71.4% 3 4 0.1 1.8 0.3 74.1%420.11.50.2(1)表格内的第4次实验中应补充的数据是_______（结果精确到0.1%）。
【苏科版物理】物理初三年级上册全册全套精选试卷测试卷（含答案解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小刚想粗略地测算自己在单杠上做引体向上运动时的功率，如图所示。
(1)需要的测量工具：体重计、刻度尺、______。
(2)请帮他设计实验步骤：______(3)小刚采用了合适的方法记录数据，请帮他在空格处补上相应的数据。
（取g=10N/kg）重心上升高度h/m 质量m/kg拉一次克服重力所做的功W/J拉上去的次数时间t/s功率P/W0.460______510______【答案】秒表使用体重计测量小刚的体重；用刻度尺测量每次引体向上下鄂上升的高度；用秒表测量连续5次引体向上动作需要的时间；计算出小刚做引体向上运动时的功率240 120【解析】【分析】【详解】(1)[1]要测量功率需要测量时间，实验器材还需要秒表。
(2)[2]使用体重计测量小刚的体重；用刻度尺测量每次引体向上下鄂上升的高度；用秒表测量连续5次引体向上动作需要的时间；计算出小刚做引体向上运动时的功率。
(3)[3]小刚的体重为G=mg=60kg×10N/kg=600N做一次引体向上小刚做功为W=Gh=600N×0.4m=240J[4]小刚做的总功为W总=5W=5×240J=1200J小刚做引体向上的功率总1200J120W 10sWPt===2．在“探究杠杆平衡条件”的实验中，杠杆刻度均匀，每个钩码的重力均为0.5N。
(1)实验开始时，杠杆如图甲所示处于静止状态。
为使杠杆在水平位置平衡，应将两端的平衡螺母向______移动（选填“左”或“右”）；(2)调节杠杆水平平衡后，如图乙所示，在M点挂上2个钩码，在N点挂上3个钩码。
此时，杠杆在水平位置______（选填“平衡”或“不平衡”）；(3)用弹簧测力计和钩码配合使用，也可以探究杠杆平衡条件。
如图丙所示，用弹簧测力计在A处竖直向上拉杠杆，使其在水平位置平衡，此时弹簧测力计示数为______N。
【苏科版物理】物理初三年级上册全册全套精选试卷测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小红在探究杠杆的平衡条件时，找来一个量程为5N的弹簧测力计和若干个重均为0.5N 的钩码，实验前测得杠杆上相邻刻度线间的距离都等于2cm。
请回答下列问题：(1)实验前，小红先将杠杆调至水平位置平衡，这样操作的目的是______；(2)小红在实验中测得一组数据如下表，于是他立即得出了杠杆的平衡条件：“F1×L1=F2×L2”，你认为是否合理，并说明理由：______；F1/N L1/cm F2/N L2/cm2634(3)某次实验如图所示，杠杆平衡，则以下生活中相关杠杆的应用与此图中杠杆类型相同的是______（选填“托盘天平”、“核桃夹”或“筷子”）；(4)在上图中，保持弹簧测力计的位置及拉力的方向和钩码的个数不变，钩码向左移动，若要保持杠杆平衡，则钩码到支点的距离不应超过______cm。
【答案】便于直接测量力臂不合理，只有一组实验数据，得到的结论具有偶然性核桃夹 10cm【解析】【分析】【详解】(1)[1]在探究杠杆的平衡条件时，为了便于直接测量力臂，我们将杠杆调至水平位置平衡。
(2)[2]在探究杠杆的平衡条件时，我们需要进行多次实验得到多组实验数据是结论具有普遍性，实验中由一组实验数据得到的结论具有偶然性。
(3)[3]如图所示，弹簧测力计对杠杆施加拉力的力臂大于钩码对杠杆施加拉力的力臂，是一个省力杠杆；而托盘天平是一个等臂杠杆，核桃夹是一个省力杠杆，筷子夹菜时相当于一个费力杠杆；所以与此图中杠杆类型相同的是核桃夹。
(4)[4]杠杆上相邻刻度线间的距离都等于2cm，每个钩码重均为0.5N，则图中钩码的总重力为0.5N63NG=⨯=弹簧测力计施加拉力的力臂L=⨯=2cm36cm右钩码向左移动，若要保持杠杆平衡，弹簧测力计量程为5N，由杠杆平衡条件可知，钩码对杠杆施加拉力的最大力臂5N 6cm 10cm 3NFL L G ⨯===右左 即钩码到支点的距离不应超过10cm 。
【苏科版物理】九年级上册物理 全册全套精选试卷测试卷（含答案解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难） 1．如图为测量滑轮组机械效率的实验装置，钩码总重6N 。
(1)实验时要竖直向上______拉动弹簧测力计，由图可知拉力大小为______N ，若钩码上升的高度为8cm ，则弹簧测力计向上移动______cm ，该滑轮组的机械效率为_________； (2)在弹簧测力计静止时进行读数，则他这样得出的机械效率与实际值相比_____；（选填“偏小”、“偏大”或“相等”）(3)若仅增加钩码的个数，该滑轮组的机械效率将________。
（选填“增大”、“减小”或“不变”）【答案】匀速 2.4 24 83.3 % 偏大 增大 【解析】 【分析】 【详解】(1)[1]在实验中，应竖直向上匀速拉动弹簧测力计，才能准确测出拉力的大小。
[2]由图可知，弹簧测力计的分度值为0.2N ，所以其为2.4N ，即拉力的大小为2.4N 。
[3]由图可知，滑轮组承重绳子的根数为3根，当钩码上升8cm ，则弹簧测力计向上移动的距离为8cm×3=24cm[4]实验中，所做的有用功W 有=Gh =6N×0.08m=0.48J通过滑轮组所做的总功W 总=Fs =2.4N×0.24m=0.576J则机械效率0.48J83.3%0.576JW W η===有总 (2)[5]实验中，若在静止时读弹簧测力计的示数，会造成拉力比实际的拉力小，因为静止时绳子与滑轮间没有摩擦，那么求出的总功也会偏小，而有用功的大小不变，那么机械效率会偏大。
(3)[6]实验中仅增大钩码的个数，那么有用功随之增大，而额外功不变，那么机械效率会增大。
2．如图所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。
【苏科版物理】物理初三年级上册 全册全套精选试卷练习卷（Word 版 含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。
某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B 点，秤钩在A 点，O 点为刻度的起点（为零刻度点，在B 点左侧）。
用刻度尺量出OA =l 1，OB =l 2。
(1)秤钩不挂重物时，秤砣挂在O 点时杆秤平衡，则重心C 应在B 点的__________侧（选填“左”、“右”或“不确定”）。
设该杆秤秤砣的质量为m ，则杆秤自身重力（不含秤砣）和它的力臂的乘积是__________。
(2)物理小组利用空瓶（空瓶质量比秤砣质量小一些）、细线和原有秤砣测出原秤砣的质量。
方法是：用细线系在空瓶上并置于__________点，慢慢往瓶中加沙子，如果杆秤恰能平衡，相当于新做了一个秤砣，再把它挂在秤钩上，移动原秤砣位置至杆秤平衡，秤杆上的读数即为原秤砣质量。
(3)物理小组通过查资料得到“如果杠杆受两个阻力，杠杆的平衡条件是：F 动l 动=F 阻l 阻+F ′阻l′阻，如图所示”。
则上一问中实际上只要有刻度尺利用科学推理也可测得秤砣质量，方法是：设想有两个完全一样的原秤砣甲、乙，将甲置于A 点，乙置于B 点右侧某点，杆秤恰好平衡。
由杠杆的平衡条件可知，量出长度l 1、l 2后，只须从B 点起向右量出长度__________，该位置杆秤上的读数即为秤砣的质量m 。
【答案】右 2mgl O 1l 【解析】 【分析】 【详解】(1)[1][2]由于O 点是刻度的起点，即秤钩上不挂重物时，秤砣的位置应该在O 点，提起B ，杆秤平衡，把秤砣作用在杆秤上的力看成动力，则阻力就是杆秤的重力作用点（重心）应该在B 点的右侧；且根据杠杆的平衡条件可得mgl 2=G 杆秤×力臂(2)[3]做一个新秤砣的方法就是采用等交换替代法，由于秤砣放在O 点处时能与杆秤的自重相平衡，那么如果我们也在O 点用细线系一个小瓶，向里面加入适量的沙子，待杆秤平衡时，小瓶与沙子所起的作用就与秤砣的作用一样，故它们的质量是相等的。
【苏科版物理】物理初三年级上册全册全套精选试卷测试卷附答案一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。
然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。
根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。
[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。
[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。
(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m 2．在探究“杠杆的平衡条件”实验中：(1)将杠杆装在支架上，发现杠杆左端下沉，此时应将杠杆两侧的螺母同时向_____(2)如图甲所示，杠杆在水平位置平衡。
如果在杠杆两侧各去掉一个相同的钩码，则杠杆将______(3)如图乙所示，用弹簧测力计在C处竖直向上拉。
当弹簧测力计逐渐向右倾斜如图丙，杠杆仍然在水平位置平衡，则弹簧测力计的示数将______(4)请在图丙中画出拉力F′的力臂l。
________【答案】右逆时针变大不变【解析】【分析】【详解】(1)[1]杠杆左端下沉，右端上翘，平衡螺母向上翘的右端移动。
(2)[2]设一个钩码的重力为G，杠杆一个小格代表l，如果在图中杠杆两侧各去掉一个相同的钩码时，杠杆的左端为⨯22=4G l Gl杠杆的右端为⨯3=3G l Gl所以杠杆的左端力和力臂的乘积大于右端的乘积，所以杠杆左端下沉，杠杆将逆时针转动。
(3)[3]乙图中，弹簧测力计竖直向上拉杠杆时，拉力的力臂为OC，弹簧测力计向右倾斜拉杠杆时（如图丙），拉力的力臂小于OC，拉力的力臂变小，拉力变大，弹簧测力计的示数将变大。
[4]根据杠杆平衡的条件，动力乘以动力臂等于阻力乘以阻力臂，因为杠杆始终保持水平平衡，钩码的重力和钩码的位置没有发生变化，所以弹簧测力计的拉力与其力臂的乘积将不变。
(4)[5]从支点向力的作用线做垂线，得到力臂，如图所示：3．（1）如图是某街道路灯悬挂的情景。
画出斜拉钢丝对横杆拉力F的示意图和对应的力臂L（_______________）（2）某同学在研究滑动摩擦力时，先后做了如下两次实验：实验一：将重为G的物块A放在一水平薄木板上，用弹簧测力计沿水平方向拉动物块，使它在木板上匀速运动，如图甲所示。
读出弹簧测力计示数为F0。
实验二：再将上述木板一端垫起，构成一个长为s、高为h的斜面；然后用弹簧测力计沿斜面拉动物块A，使它在斜面上匀速向上运动，如图乙所示。
读出弹簧测力计的示数为F1。
请你结合实验过程，运用所学知识解答如下问题。
（阅读图丙）①画出物块A在斜面上运动时对斜面的压力F N的示意图____________。
②物块A与薄木板之间摩擦力的比例常数μ=_________。
（用实验中的数据表示）【答案】F Gμ=【解析】 【分析】 【详解】(1)[1]拉力的作用点在横杆上，从作用点开始，沿力的方向画一条带箭头的线段，标出F ，即为F 的示意图；从支点O 向F 所在的直线作垂线，并标出L ，即为拉力F 的力臂。
如图所示：(2)[2]物块A 在斜面上运动时对斜面的压力F N 的作用点在斜面上，方向垂直于斜面竖直向下，过压力的作用点，沿压力的方向画一条有向线段，即为其压力示意图。
如下图所示：[3]重为G 的物块A 在一水平薄木板上在拉力为F 0的作用下匀速直线运动，此时物块A 受到的摩擦力f=F 0受到的支持力F N =G根据题意可知0N f F F G μμ===所以物块A 与薄木板之间摩擦力的比例常数F Gμ=4．在“测量滑轮组的机械效率”的实验中,小丽与同学们用同一滑轮组进行了三次实验(如下图所示),实验数据记录如下表．(1)实验中应沿竖直方向_______拉动弹簧测力计． (2)表格中编号①处数据为______编号②处数据为______．(3)第3次实验时,钩码上升的速度为0.1m/s,则拉力的功率为______W ．(4)分析数据可得结论:使用同一滑轮组,提升的物体越重,滑轮组的机械效率越_____(选填“高”或“低”)．(5)若将此滑轮组换一种绕绳方法,不计绳重及摩擦,提升相同的物体时,滑轮组的机械效率_____(选填“变大”“变小”或“不变”),理由是_____． 【答案】匀速 88.9% 2.2 0.66 高 不变 见解析 【解析】 【分析】 【详解】第一空．实验中应沿竖直方向匀速拉动弹簧测力计，此时系统处于平衡状态，测力计示数等于拉力大小，且测力计示数稳定便于读数； 第二空．第2次实验中滑轮组的机械效率为：4N 0.1m 100%100%100%88.9%1.5N 0.3mW Gh W Fs η⨯=⨯=⨯=⨯≈⨯有用总； 第三空．由图丙知，测力计的分度值是0.2N ，测力计的示数是2.2N ；第四空．由第3次实验数据知，s =0.30m,h =0.1m,所以s =3h ，所以拉力移动的速度为v =3×0.1m/s=0.3m/s ；根据P Fv =得，拉力的功率为：2.2N 0.3m/s 0.66W P Fv ==⨯=；第五空．分析数据可知，随着钩码重的增加，同一滑轮组的机械效率不断增加，故可得结论：使用同一滑轮组，提升的物体越重，滑轮组的机械效率越高；第六空．换一种绕绳方法,不计绳重及摩擦，提升相同的物体时，滑轮组的机械效率不变； 第七空．不计摩擦及绳重时，克服动滑轮重做的功是额外功，换一种绕绳方法时，物重和动滑轮重都不变，则有用功和总功的比不变，即根据()=W G hG W W G G GG hη==+++有用物物物动有用物动额外知，滑轮组的机械效率不变．5．小聪同学在探究影响浮力大小的因素时，做了如下图所示的实验。
（1）小聪对A 、B 、C 、D 四个步骤进行了观察研究，发现浮力的大小有时与深度有关，有时与深度无关。
对此正确的解释是：浮力的大小随着排开水的体积的增大而________，当物体完全浸没在水中后排开水的体积相同，浮力的大小与深度________。
（2）小聪利用浮力和杠杆的知识。
发明了一个密度秤：如图，轻质扛杆可绕O 点转动，杠杆上用细绳悬挂两个的正方体M 、N （边长为10cm ，重力为20N ）；OA 长度为10cm ，OE 长度为8cm 。
小聪向容器中倒入不同密度的液体，每次都将M 浸没于液体中，移动物体N 。
使杠杆在水平位置平衡，OE 上便可刻上不同液体的密度值。
当物体M 浸没于水中时，物体N 移动到B 点时杠杆恰好水平静止，那么OB 的长度为_________cm 。
在B 点标上ρ水；这个密度秤能够测量的最小液体密度为_________kg/m 3。
【答案】增大 无关 5 0.4×103 【解析】 【详解】第一空．探究物体浸没在水中时所受浮力大小与深度是否有关时，应控制液体的密度和物体排开液体的体积这两个因素相同，实验B 、C 中物体在液体中浸没的深度改变的同时，其排开液体体积是变化的，V 排B ＜V 排C ，图B 中弹簧测力计的示数小于C 图中的示数，根据F 浮=G -F 得到，F 浮B ＜F 浮C ，浮力的大小随着排开水的体积的增大而增大； 第二空．图C 、D 中，当物体完全浸没在水中后排开水的体积相同，弹簧测力计的示数保持不变，浮力的大小与深度无关；第三空．E 端所受到的力等于重物N 对杠杆的拉力，大小等于物体N 的重力，即 F =G N =20N ；当物体M 浸没在水中时，受到的浮力为：F 浮=ρ水gV 排=1.0×103kg/m 3×10N/kg×（0.1m ）3=10N ，物体M 受到的力：A 点对M 的拉力F A 、浮力、重力，故物体M 受到的拉力为： F A =G M -F 浮=20N-10N=10N ；此时杠杆受到物体M 的拉力等于F A ，物体N 移动到B 点时杠杆恰好水平静止，由杠杆平衡条件得到：F A OA =FOB ， OB =A 10N 10cm=20NF OA F ⨯=5cm ； 第四空．液体密度越小，浮力越小，拉力越大，根据F 1l 1=F 2l 2 得到：在l 1、F 2不变时，拉力F 1越大，l 2越大，最大为OE ，为8cm ，由F A ′OA = FOE 得到 F A ′=20N 8cm=10cmF OE OA ⨯⨯=16N ， 物体M 受到的力：A 点对M 的拉力F A ′、浮力F 浮′、重力， 物体M 受到的浮力为： F 浮′=G M -F A ′=20N -16N=4N ； 根据F 浮=ρ液gV 排得到液体的密度为：ρ液小=34N =10N/kg (0.1m)F gV '⨯浮排=0.4×103kg/m 3。
6．陈晨实验小组用如图所示的同一滑轮组提升不同钩码的方法探究“影响滑轮组机械效率的因素”，分别做了甲、乙、丙三组实验，实验数据记录如下： 次数 钩码重 G /N 动滑轮重 G 1/N 钩码上升的距离/cm 弹簧测力计的示数/N 弹簧测力计上升的距离/cm 机械效率 1 2 0.8 5 1 15 66.7%2 4 0.8 5 1.715360.851583.3%（1）进行第2次测量时，滑轮组的机械效率约为_____（小数点后保留一位有效数字）；第3次测量时，弹簧测力计的示数_____N 。
（2）分析实验数据，实验小组得出的实验结论是：滑轮组的机械效率与_____有关。
（3）分析表中数据可知，F ≠13G G+，可能的原因是_____。
【答案】78.4% 2.4 提升钩码的重 绳重及摩擦力 【解析】（1）由表中数据数据可知，滑轮组的效率：4N?0.05m=100%100%100%78.4%1.7N?0.15mW Gh W Fs η⨯=⨯=⨯≈有总；由图示测力计可知，其分度值为0.2N ，示数为2.4N ；（2）从实验数据看，动滑轮重力相同，钩码上升的高度、弹簧测力计上升高度都相同，物体越重，机械效率越高，所以滑轮组的机械效率与物体的重力有关；（3）由于拉动过程中需克服绳子的重力、绳子与轴的摩擦以及滑轮的转轴处的摩擦，所以13G GF +≠。
