驱鸟器,风力驱鸟器,驱鸟刺

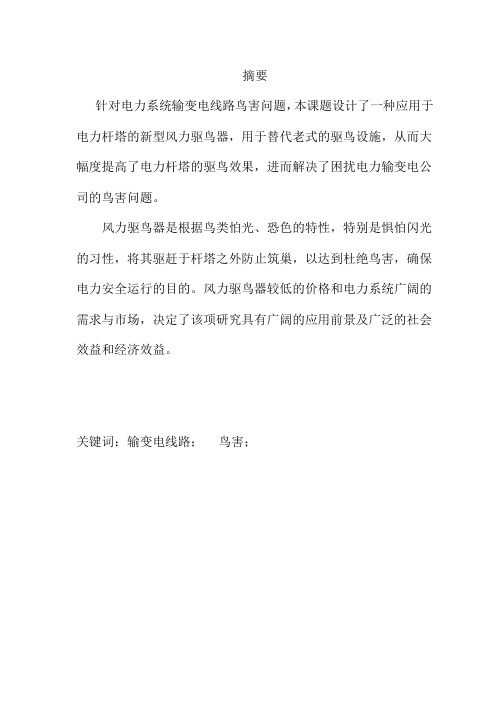

摘要针对电力系统输变电线路鸟害问题，本课题设计了一种应用于电力杆塔的新型风力驱鸟器，用于替代老式的驱鸟设施，从而大幅度提高了电力杆塔的驱鸟效果，进而解决了困扰电力输变电公司的鸟害问题。

风力驱鸟器是根据鸟类怕光、恐色的特性，特别是惧怕闪光的习性，将其驱赶于杆塔之外防止筑巢，以达到杜绝鸟害，确保电力安全运行的目的。

风力驱鸟器较低的价格和电力系统广阔的需求与市场，决定了该项研究具有广阔的应用前景及广泛的社会效益和经济效益。

关键词：输变电线路；鸟害；第1章绪论鸟是人类的朋友，人类在爱护鸟类的同时，也受到鸟类的困扰。

近年来、生态环境的变化改变了鸟的生存状态，在一些地区鸟将鸟巢筑在电力系统输电线路的杆塔上，而由于鸟类活动以及电网规模的扩大和增加，导致送电线路由于鸟害发生闪络跳闸呈逐年上升的趋势，鸟类对电网运行的危害愈来愈大。

尤其超高压远距离大容量输送线路的鸟害事故引起的跳闸，更是严重的影响着电网的安全运行。

如：04年发生的美、加大停电事故，其起因就是高压送电线路鸟粪闪络引起的跳闸，引起系统震荡、解列。

再如徐州，地处江苏北部，属暖温带季风气候区，四季分明，光照充足，雨量适中，易于鸟类的繁衍并吸引过路候鸟的逗留。

仅2003年徐州电网就因鸟粪引发导致llO千伏线路跳闸2起、220千伏线路跳闸4起，35KV主变事故一起。

近年的统计资料表明，由于鸟类活动引起的线路故障仅次于雷害和外力破坏，已经占居线路故障总数的第三位。

电力杆塔由于鸟类栖息发生的输变电线路事故给国家和人民带来了巨大经济损失的同时，也严重影响了正常的生产、生活秩序，电力系统对线路上鸟害防护工作的重视程度逐年提高。

国家电网公司2004年12月17日下发了国家电网[20041641号《关于印发预防输变电设备事故措施的通知》和《国家电网公司十八项反措》都对防鸟害工作提出了明确的要求，明确提出“在鸟害多发地段，新建线路设计时应考虑采取防鸟措施，也可在横担上方增设防鸟装置或采取其他有效的防范措施。

110kv线路驱鸟器安装三措一案110kv线路是指输送110千伏电压的架空电力线路，是电力系统中重要的输电设备之一。

由于110kv线路高度高、跨度大、裸露部分多，容易吸引鸟类在其上筑巢、栖息、活动，给线路的安全运行带来了严重的威胁。

鸟类的筑巢、粪便、羽毛等会污染绝缘子，降低其绝缘性能，引发闪络、跳闸等故障；鸟类的啄咬、啄食、叼拽等会损坏导线、金具、绝缘子等设备，影响其机械强度，甚至造成断线、断股等事故；鸟类的飞翔、触碰、短路等会引起线路过电压、过电流等异常现象，危及线路的稳定性和可靠性。

因此，为了保障110kv线路的安全运行，减少因鸟害引起的停电损失，必须采取有效的防鸟措施。

本文介绍了一种110kv线路驱鸟器安装三措一案的方案，即在选定的杆塔上安装防鸟刺针、风力反光驱鸟器和超声波驱鸟器三种防鸟装置，并采用带电安装工具进行不停电作业。

具体内容如下：一、防鸟装置的选择和安装位置（1）防鸟刺针。

防鸟刺针是一种利用尖锐的金属或塑料针刺覆盖需要防鸟的地方，使鸟类无法停留或筑巢的防鸟装置。

防鸟刺针具有造价低、安装方便、无需额外动力、适用于各种环境和电压等级等优点，是目前最常用的防鸟装置之一。

防鸟刺针主要安装在杆塔横担绝缘子挂点左右三角联板处，每个横担安装两套，单回线路每基杆塔安装6套，双回线路每基杆塔安装12套。

（2）风力反光驱鸟器。

风力反光驱鸟器是一种利用光学原理，通过镜面反射光，在鸟类靠近时进行视觉刺激，并利用风力旋转发出声音进行听觉刺激，从而产生驱赶效果的防鸟装置。

风力反光驱鸟器具有安装简单、无需外接电源、摆动风力小、驱鸟半径大等优点，是目前较为有效的防鸟装置之一。

风力反光驱鸟器主要安装在杆塔横担绝缘子挂点处，每个横担安装一套，单回线路每基杆塔安装3套，双回线路每基杆塔安装6套。

（3）超声波驱鸟器。

超声波驱鸟器是一种利用超声波发生器发出不同频率的超声波，在一定范围内恶化鸟的生存环境，使之远离驱鸟器的作用范围的防鸟装置。

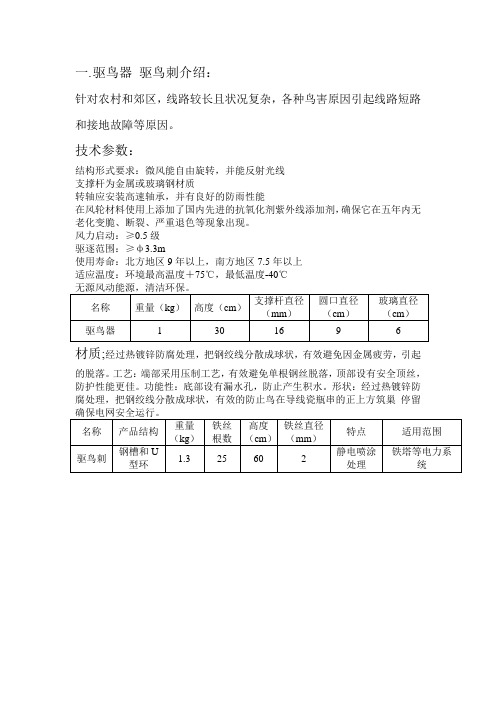

一.驱鸟器驱鸟刺介绍：
针对农村和郊区，线路较长且状况复杂，各种鸟害原因引起线路短路和接地故障等原因。

技术参数：
结构形式要求：微风能自由旋转，并能反射光线
支撑杆为金属或玻璃钢材质
转轴应安装高速轴承，并有良好的防雨性能
在风轮材料使用上添加了国内先进的抗氧化剂紫外线添加剂，确保它在五年内无老化变脆、断裂、严重退色等现象出现。

风力启动：≥0.5级
驱逐范围：≥ф3.3m
使用寿命：北方地区9年以上，南方地区7.5年以上
适应温度：环境最高温度＋75℃，最低温度-40℃
无源风动能源，清洁环保。

名称重量（kg）高度（cm）支撑杆直径
（mm）
圆口直径
（cm）
玻璃直径
（cm）
驱鸟器 1 30 16 9 6
材质;经过热镀锌防腐处理，把钢绞线分散成球状，有效避免因金属疲劳，引起
的脱落。

工艺：端部采用压制工艺，有效避免单根钢丝脱落，顶部设有安全顶丝，防护性能更佳。

功能性：底部设有漏水孔，防止产生积水。

形状：经过热镀锌防腐处理，把钢绞线分散成球状，有效的防止鸟在导线瓷瓶串的正上方筑巢停留确保电网安全运行。

名称产品结构
重量
（kg）
铁丝
根数
高度
（cm）
铁丝直径
（mm）
特点适用范围
驱鸟刺钢槽和U
型环
1.3 25 60 2
静电喷涂
处理
铁塔等电力系
统。

防鸟害措施分析目前输电线路防鸟害的措施基本分为以下四种：1、防鸟刺产品说明：对于在野外运行的输电架空线路受鸟类活动的影响比较大，鸟类在铁塔上筑巢、栖息容易引起线路短路、跳闸等事故。

防鸟刺产品具有安装方便，具有较强的安装适应能力，且便于检修等特点，性能较突出，在国内输电线路上有广阔的应用范围。

产品结构：本产品通常是由26根钢丝、钢丝槽和U型环底座三部分组成，将26根分别插入U型环上方钢槽底部。

防鸟刺的钢丝，钢丝槽和U型环，经过热镀锌防腐处理，把钢绞线分散成球状，安装在杆塔横担悬垂挂环位置横担的上部，可以有效的防止鸟在导线瓷瓶串的正上方筑巢、停留，确保电网安全运行。

产品表面如果采用镀锌铁丝，经过静电喷涂处理，可防止生锈。

产品与横担结合牢固，可有效避免因金属疲劳引起的脱落。

：防鸟转刺产品由不锈钢材料加工而成。

主要适用于输电线路驱鸟，可以360度旋转，有三个不锈钢风叶带动鸟刺旋转，随风旋转好似一种奇形怪物，鸟类动物见到后十分受惊害怕，从而放弃在附近筑巢的想法。

本产品针刺由不锈钢材料或镀锌钢绞丝制作而成，不生锈，安装十分方便，是一种理想的防鸟工具。

风力驱鸟器试验参数：高度70CM 旋转直径50CM摆动风力≥0.5级驱逐范围≥3.6M使用寿命北方地区≥12年南方地区≥10年防鸟刺说明主要适用于35KV输电线路驱鸟，是一种由数十根弹簧箍制而成的，随风摆动好似一种奇形怪物，鸟类动物见到后十分受惊害怕，从而放弃在附近筑巢的想法。

本产品弹簧丝通常由不锈钢材料或镀锌钢绞丝制作而成，不生锈，安装十分方便，是一种理想的防鸟工具。

风力驱鸟器试验参数：摆动风力≥0.5级驱逐范围≥3.6M使用寿命北方地区≥12年南方地区≥10年使用评价：从安装后防鸟效果看，这种装置能有效地防止体形较大的鸟类在悬垂串横担位置停留歇息，能长期耐受野外雨、雪、霜、尘的侵蚀，具有长期的驱鸟效果。

从网上某公司多条已运行线路上安装的防鸟刺防鸟效果看，安装防鸟刺后没有再次发生杆塔横担位置和地面上有鸟粪散落痕迹，驱鸟防鸟害效果明显。

配电线路鸟害故障原因及防治措施探析摘要：近年来，鸟害跳闸故障在架空输电线路跳闸故障中所占的比例越来越高，已成为破坏电力系统安全稳定运行的主要故障之一。

鸟害不但影响交流滤波器设备的安全稳定，严重时会造成直流系统功率回降，甚至导致直流闭锁。

文章基于当前鸟害现状，浅析了配电线路鸟害故障原因及防治措施。

关键字：输电线路；鸟害；原因；措施引言：近年来，随着人类环境保护意识的增强，生态环境有了明显的好转，鸟类数量明显增多，活动也越来越频繁。

但是鸟类在架空配电线路横担、柱上开关及构架上筑巢的现象也越来越多，由此造成的配电线路故障也越来越多，严重地威胁到配电网的安全运行，也给供电企业造成了许多负面影响，防治鸟害已成为供电企业亟需解决的问题。

一、配电线路中鸟害故障的发生原因很多鸟类会在配电线路上搭窝、栖息，由此引发很多线路故障，针对这一情况，如何在减少鸟害故障的发生，保证电路正常运行的同时又保护鸟类的安全成为我们需要解决的首要问题。

由于鸟类的活动习性限制，鸟害故障一般多发生在有河流、树林、人类稀少的地区，有时同一地区相邻杆塔会多次发生鸟害故障。

因此我们可根据鸟类的活动习性，将一些鸟类活动频繁的区域作为重点鸟害防护区。

二、鸟类引起线路故障的主要表现形式（一）地形地貌输电线路鸟害故障具有明显的地形地貌特征。

经观察，鸟害引起故障的杆塔周围环境，多在靠近河流（排水渠）、稻田、鱼塘、低洼潮湿地带，有较大树木和一些村庄少、僻静开阔的空旷地带。

近年来一些地区养殖业不断扩大，再加上套区排灌，洼地积水多，引来大量的鸟类在此栖息、觅食。

（二）鸟类啄食复合绝缘子故障喜鹊以及啄木鸟等鸟类有啄食的习性，而复合绝缘子材质是鸟类喜好啄食的对象。

复合绝缘子被鸟类啄食后，其护套伞裙部位遭到破坏，当气候潮湿时，破损部分容易形成局部放电，危害绝缘子材料的机械性能以及电气性能，长时间累积效应下，绝缘子容易发生脆断事故。

（三）鸟类筑巢春季鸟类开始在输电线路杆塔上筑巢、孵化。

安装防鸟刺、安装驱鸟器作业指导书一、危险点分析与预防控制措施1/ 6二、工器具及材料三、作业流程2/ 61 准备工器具及安装材料1、个人劳保用品及工器具全部在有效期；2、外观完好，无破损；3、正确佩带个人安全用具，大小合适，锁扣自如，工器具使用严格按照安规标准执行；4、按照防鸟刺安装规范清点相应的安装物资。

1.个人劳保用品及工器具全部在有效期，严禁使用过期；2、外观完好，无破损，严禁使用损伤的劳动防护用品；3、正确佩带个人安全用具，大小合适，锁扣自如，4、工器具使用严格按照安规标准执行。

5、按照作业现场实际条件进行物资匹配，每个主设备需要配备的辅助设备的型号、数量必须核算清楚。

2 登高1、确认现场安全措施已具备作业条件；2、工作人员必须系好安全腰带。

作业时安全腰带应系在电杆或牢固的构架上。

3．转角杆不宜从内角侧上下电杆。

正在紧线时不应从紧线侧上下电杆。

4、检查横担腐朽、锈蚀情况，严禁攀登腐朽、锈蚀超限的横担。

5、杆上作业所用工具、材料应装在工具袋内，用绳子传递。

严禁上下抛扔工具和材料。

地上人员应离开作业电杆安全距离以外，现场所有人员均应戴安全帽。

6、、杆上作业必须使用安全带和戴安全帽，在杆塔上作业转位时不得失去安全带或保护绳的保护。

1、攀登杆塔作业前，应先检查根部、基础和拉线是否牢固。

新立杆塔在杆基未完全牢固或做好临时拉线前，禁止攀登。

遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好架杆后，再行登杆。

2、登杆塔前，应先检查登高工具、设施，如脚扣、升降板、安全带、梯子和脚钉、爬梯、防坠装置等是否完整牢靠。

禁止携带器材登杆或在杆塔上移位。

禁止利用绳索、拉线上下杆塔或顺杆下滑。

攀登有覆冰、积雪的杆塔时，应采取防滑措施。

上横担进行工作前，应检查横担连接是否牢固和腐蚀情况，检查时安全带（绳）应系在主杆或牢固的3、作业人员攀登杆塔、杆塔上转位及杆塔上作业时，手扶的构件应牢固，不准失去安全保护，并防止安全带从杆顶脱出或被锋利物损坏。

大科技2015年3月自己，提高变电检修的效率，为变电系统的稳定运行奠定坚实的基础。

3.3变革110kV 及以下变电检修方式，提高检修效率随着技术的变革，110kV 变电检修方式将会进一步提升。

具体说来，应该做到以下几点：①具体问题具体分析。

针对最新引进的项目，采用状态检修的方式，进行实时监听。

②要讲求实事求是。

对于一些需要修理的设备必须检修，而不能够投机取巧。

③要列出检修装备的分类及维修的先后顺序。

例如，对于经常会出现问题的设备，而这些设备又是110kV 及以下电网中发挥重要作用的设备，则必须列在维修的最前端。

而对于那些不经常使用的电气设备，或者寿命很长，故障率很低的设备，则应将其优先级降低，制定一定的时间段来检修。

4结束语综上所述，110kV 及以下变电检修涉及到的问题较多，其检修的困难系数较大。

要想做好110kV 及以下变电检修工作，就必须灵活的调整变电检修检测方式，制定科学合理的管理方式和体制机制，同时训练和提高变电检修工作人员的专业技能水平和职业道德水平。

只有做到这些点，才能够保障110kV 及以下变电检修工作的顺利进行，才能够使保障电力的稳定供应。

参考文献[1]马野.浅谈变电检修中存在的问题[J].科技与企业，2011（08）：58~59.[2]张现彬.浅析110kV 及以下变电检修存在问题及对策[J].环球市场信息导报，2014（04）：37~38.[3]侯飞.110kV 及以下变电检修分析[J].科技与企业，2013（20）：60~61.收稿日期：2015-2-12作者简介：周兴华（1983-），男，助理工程师，本科，主要从事变电检修方面的工作。

架空线路防鸟害新技术：防鸟刺的应用分析王玉正（国网陕西电力公司商洛供电公司陕西商洛726000）1引言最近，架空输电线路安全运行重大隐患之一就是鸟害事故，尽管线路维护人员做了大量的工作在防鸟害上，但是由于架空线路覆盖面广，大多数运行在荒山野岭，所以说防鸟效果根本没有起到很好的作用，最新的研究表明，鸟害的影响程度在破坏输电线上排名第三，仅次于雷电以及人为因素。
