系梁施工工艺

系梁施工方案一、工程概况1.1基本情况K219+101.5县道从峰线分离立交为3-20m主线桥，交角130º,中心桩号为K219+101.5，全长65.496m，上部结构为3×20米后张预应力混凝土组合箱梁，下部结构采用柱式墩、肋板台，钻孔灌注桩基础。

本桥共有2个桥墩，1#、2#墩左右幅均有底系梁。

该桥桥位处路线平面位于R=7500m半径的右偏曲线内，纵断面位于R=28750m的凸形竖曲线上。

桥址区主要地层为第四系地层，主要由粉质黏土、粉土、黏土、粉砂、细砂构成。

地层基本连续分布于桥址区。

汽车设计荷载：公路－Ⅰ级；桥面净宽：2×（0.5m护栏+15.25m行车道+1.1m护栏）+0.8m分隔带。

1.2系梁设计情况该桥系梁设计混凝土强度等级为C30，系梁设计尺寸为长1462cm×宽90cm×高110cm，C30混凝土46.8m³,C15混凝土8.6 m³。

钢筋：HRB335:Φ20钢筋4630kg, Φ12钢筋1937kg。

各墩系梁顶标高与原地面设计标高如下表：具体尺寸见如下系梁平、立、侧面图：23二、施工前期准备2.1施工现场准备根据现场实际情况，在系梁施工范围内进行场地清理，布置各机械及材料的放置位置，并清理出混凝土罐车的进出通道，避免因罐车无法进入施工区域造成混凝土浇筑不连续。

2.2、技术准备技术人员认真学习设计图纸，掌握招标文件、施工技术规范，向施工人员进行详细交底。

测量人员认真细致的审阅施工设计图纸，施测出系梁四角点位置，并根据四点定出系梁基坑开挖框线，测量地面高程，确定开挖深度。

技术员根据施工图纸旁站指导施工，并向施工人员进行详细的书面数据交底。

2.3、材料准备各种主要材料生产厂家资质已经申报完成，并已批复。

各种试验数据应申报完毕，物资部门根据施工进度、计划提前进购基础所需物资，试验人员邀请监理现场取样检验，合格后方可使用。

可编辑修改精选全文完整版一、系梁、墩柱主要施工工序、工艺及要求1、系梁工艺流程系梁施工工艺框图2、施工主要要点2.1、测量放样根据施工图设计，使用批复的测量控制网、运用全站仪采用坐标法精准放出桥墩系梁的纵横轴线，延伸引至不被破坏的位置加以固定，然后根据测量标高算出基坑开挖深度，根据地基土质情况放出基坑开挖线，钉桩标记，撒出开挖线（基坑底周边开口工作宽度不小于100㎝，），报经监理检验签认后方可开挖。

2.2、基坑开挖⑴、基坑开挖采用挖掘机开挖，人工配合。

挖出的土料除用做施工场地平整外，剩余部分应用汽车运至弃土场堆放。

⑵、基坑顶面设置防止地面水流入的排水设施，基坑顶有动荷载时，坑顶边与动荷载间，应留有不小于1m宽的护道，如动荷载过大增宽护道。

⑶、基坑坑壁坡度按地质条件、基坑深度、施工方法等情况确定。

当为无水基坑、且土层构造均匀时，基坑坑壁坡度可按下表确定。

基坑坑壁坡度⑷、基坑开挖如遇渗水，估算开挖渗水量，选定合适的基坑排水方案。

基坑顶四周设置排水坡，基坑底周边开口宽度不小于100㎝，坑底采用集水坑排水法施工，集水坑底比基坑底面标高低50—100㎝，集水坑距砼基础边的尺寸不小于100㎝，集水坑排水采用小型抽水机或人工排水，以降低地下水位，保持基底无水。

⑸、基坑开挖连续进行，避免晾槽。

土质基坑一次开挖至接近基底标高，基坑宽度应考虑后续工作所用工作面东西方向分别预留20—30㎝，人工突击挖除清理至设计标高，并迅速检查其几何尺寸，自检合格后报监理工程师检验。

⑹、成桩检测及桩头处理①、桩头处理：采用风镐破除桩顶混凝土，桩头破除后的标高高于设计标高10cm为宜，形状应呈平面或桩中略有凸起，人工采用錾子修面、凿毛，用水冲洗桩头。

②、桩基检测：桩基检测是检测砼灌注桩的连续性、完整性、均质性。

每根桩均须检验；检验时间在桩基混凝土灌注14天后进行，桩基未检不能进行下道工序。

⑺、基底检测：基坑挖至设计标高后，进行基底清理整平，并采用触探法进行原位测试，（本桥系梁没有地基承载力设计要求），不符合设计要求时，应按规定上报监理、业主进行基底变更处理。

盖梁、系梁施工方案本高架区间段盖梁、系梁为钢筋混凝土，混凝土标号为C30。

1、施工工艺流程：施工工艺流程图↓→↓↓←↓↓→↓→↓↓1、盖梁、系梁支架布置：（1）盖梁、系梁支架全部采用排架支撑。

见附图：盖梁、系梁模板支撑施工方案示意图。

（2）排架搭设在浇捣成型且已经达到设计强度的承台上，排架立杆下端统长排10#槽钢，外侧挑脚手作为操作平台。

（3）排架结构为Φ48×3.5钢管组成落地支撑，纵距为50cm，横距为40cm。

单根立杆选用较长的钢管，以减少接长接头数量。

立杆的接头构造为上下一立杆用2只回转扣件扣紧，排架每1.8m高加水平连接管，排架外面四边全部按规定加剪刀撑，并在排架周拉通并与墩柱箍紧，空隙处用硬木榫紧，以确保支撑体系的稳定。

(4)排架上部加7.5×15cm木搁栅，间距同排架立杆，且安放于立杆边，确保盖梁、系梁受力于排架立杆。

支撑排架是盖梁、系梁关键工序，排架搭设结束后由专人对排架进行验收，验收合格后方可支模。

2、盖梁、系梁模板施工：（1）盖梁、系梁底模采用九夹板配制，板厚18mm；侧模采用定制的钢模板，面板厚度3mm，外侧纵横向用15#槽钢加强形成框架间距1.5米左右。

立模板时由专人用灰浆堵塞接缝处的不密贴的缝隙，以防止漏浆，为保证砼表面光洁，木模板内侧表面打腊磨光。

侧模板采用Ф16对拉螺栓，上下两排，横向间隔0.6m。

（2）盖梁、系梁侧模拆除在盖梁、系梁混凝土强度达到15Mpa左右，底模及支撑拆除在砼达到设计强度后进行。

3、盖梁、系梁钢筋制作及绑扎：（1）钢筋绑扎顺序：（2）钢筋制作及绑扎1）钢筋现场按设计图加工完成后，分类牌堆放，以免相互混淆。

钢筋在堆放过程中注意避免锈蚀和污染，使用前必须清除油渍和锈斑。

2）施工图要求将钢筋排列标记做好，以保证成型钢筋绑扎规则。

钢筋绑扎后对规格、数量、排距、尺寸、标高、绑扎方式、保护层厚度进行检查，确保符合规范要求。

为防止人员踩压，或浇筑压力使钢筋骨架变形，采取增加架立钢筋或型钢支架。

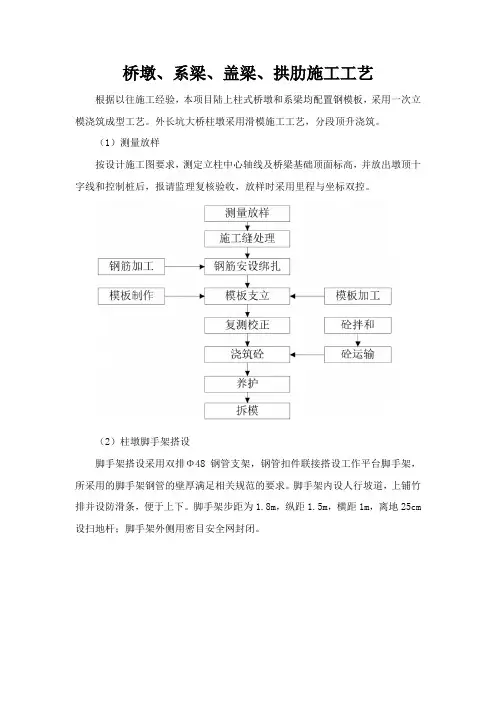

桥墩、系梁、盖梁、拱肋施工工艺根据以往施工经验，本项目陆上柱式桥墩和系梁均配置钢模板，采用一次立模浇筑成型工艺。

外长坑大桥柱墩采用滑模施工工艺，分段顶升浇筑。

（1）测量放样按设计施工图要求，测定立柱中心轴线及桥梁基础顶面标高，并放出墩顶十字线和控制桩后，报请监理复核验收，放样时采用里程与坐标双控。

（2）柱墩脚手架搭设脚手架搭设采用双排Φ48钢管支架，钢管扣件联接搭设工作平台脚手架，所采用的脚手架钢管的壁厚满足相关规范的要求。

脚手架内设人行坡道，上铺竹排并设防滑条，便于上下。

脚手架步距为1.8m，纵距1.5m，横距1m，离地25cm 设扫地杆；脚手架外侧用密目安全网封闭。

（3）钢筋制安本工程墩立柱钢筋均在浇筑承台前一次配筋并插到位。

主筋的连接均采用加工棚内闪光对焊，且主筋接头在同一截面内不超过接头总数25%；为确保混凝土顺利下料及操作人员振捣到位，立柱内水平分布筋采取边扎边浇混凝土方法施工。

骨架成型后确保截面尺寸准确，且保护层厚度符合设计要求，骨架尺寸不得偏大，以防模板安装困难。

（4）模板支设1）濂溪河桥柱墩模板本工程的墩立柱模板均一次到位，及墩柱一次浇注成型。

为确保墩立柱外观光洁、平整、顺直，本工程所有墩立柱的模板均采用专业钢构件厂家制作的定型组合钢模板。

模板的规格、数量根据墩身的尺寸、进度要求及周转次数来确定配制相应数量整体式柱模。

模板的安装采取分块、分段吊装，吊装时专人指挥。

上部固定及垂直度控制，采用钢丝绳在四个方向(每个方向之间尽可能各成90°)各拉一道缆风绳，用0.5t 手拉葫芦拉紧，结合经纬仪调整垂直度(两台经纬仪90°交叉)缆风与地面夹角为45～60°。

且四道缆风绳的受力尽可能保持均衡。

2）外长坑桥柱墩模板拼装顺序：拼装按先内后外、先上后下的原则进行。

1001001501501501501501501501墩底截面几何中心就位→搭设临时安装平台→安装内外钢环及辐射梁→安装顶架→安装模板及调横系杆→安装顶具及油管路→铺设平台及步板→安装栏杆及安全网。

系梁施工方法及施工工艺梁施工是建筑结构中非常重要的一部分，主要用于承载和传递楼层荷载。

梁的施工方法和施工工艺对于保证梁的强度和稳定性，以及整体结构的安全性起着至关重要的作用。

下面我将介绍一些常用的梁施工方法及施工工艺。

一、梁施工方法1.钢模板施工法钢模板施工法是目前最常用的梁施工方法之一、该方法采用钢模板作为梁的模板，可以快速、高效地进行梁的浇筑，且拆模后不需清理，可以直接重复使用。

在使用钢模板进行梁施工时，还可以根据需要增加支撑和固定装置，保证梁的准确定位和垂直度。

2.预制梁施工法预制梁施工法是将梁在工厂预先制作好，然后运输到现场进行组装的施工方法。

这种方法可以减少现场施工时间，提高施工效率，还可以保证梁的质量和尺寸的准确性。

预制梁的制作可以采用混凝土、钢材等材料，具体选择根据工程的要求和实际情况来决定。

3.手工模板施工法手工模板施工法是一种传统的梁施工方法，适用于小型工程或者不具备机械施工条件的地方。

该方法使用木质或者竹质模板搭建梁的模板，通过人工的力量进行梁的浇筑、压实和养护等工作。

这种方法的优点是施工成本较低，但施工速度相对较慢。

二、梁施工工艺1.梁的定位在进行梁的施工之前，首先需要按照设计图纸确定梁的位置和高度。

然后，在现场通过测量和标注等方法对梁的位置进行精确定位。

2.梁的模板安装根据梁的尺寸和形状，选择合适的模板进行安装。

在安装模板之前，还需要进行一系列的调整和校正，确保模板的平整和垂直度。

3.钢筋的安装在梁的模板安装完毕后，需要按照设计要求进行梁的钢筋布置和绑扎。

钢筋的布置应该符合受力要求，同时还需要注意钢筋的保护覆盖层。

4.混凝土的浇筑在进行混凝土浇筑之前，需要进行模板的检查和清理，确保模板表面干净和光滑。

然后，按照梁的长度和断面积计算混凝土的用量，进行混凝土的搅拌和输送。

5.梁的养护在混凝土浇筑完成后，需要进行梁的养护工作。

养护的主要目的是保持梁的湿度和温度，防止混凝土的快速干燥和开裂。

系梁、立柱、盖梁施工方案
导言
在建筑工程中，系梁、立柱、盖梁的施工是整个工程中非常重要的环节。

正确的施工方案不仅可以保证施工质量，还能够提高施工效率，降低安全风险。

本文将从系梁、立柱、盖梁三个方面，介绍施工的具体方案。

系梁施工方案
准备工作
•确定系梁的位置和尺寸。

•检查施工现场是否符合安全要求。

•准备所需的材料和设备。

施工步骤
1.安装模板支撑和调整好水平度。

2.钢筋加工和安装。

3.浇筑混凝土，注意振实和养护。

立柱施工方案
准备工作
•确定立柱的位置和尺寸。

•检查立柱基础是否符合要求。

•准备所需的模板、钢筋、混凝土等材料。

施工步骤
1.安装模板和支撑，并调整好垂直度。

2.安装立柱钢筋，并进行绑扎。

3.浇筑混凝土。

盖梁施工方案
准备工作
•确定盖梁的位置和尺寸。

•检查盖梁的支座是否符合要求。

•准备模板、钢筋、混凝土等材料。

施工步骤
1.安装盖梁的模板和支撑。

2.安装盖梁的钢筋，注意加固连接部位。

3.浇筑混凝土，注意控制浇筑质量和混凝土的坍落度。

结语
通过合理的施工方案和严格的操作程序，系梁、立柱、盖梁的施工能够顺利进行，保证工程质量和安全。

在实际施工中，施工人员应严格遵守操作规程，严格控制施工质量，并及时处理施工中出现的问题，确保施工进度和质量。

系梁施工方案第1篇系梁施工方案一、工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程结构类型为钢筋混凝土框架结构，其中系梁作为结构中的重要组成部分，承担着联系各承重构件、保证结构整体稳定性的作用。

本方案旨在制定一套科学、合理、可行的系梁施工方案，确保施工过程中的质量、安全及进度要求。

二、施工准备1. 技术准备（1）组织技术人员学习相关规范、标准，熟悉设计图纸，掌握系梁施工的技术要求。

（2）编制施工组织设计，明确施工工艺、施工顺序、施工方法、施工要求等。

（3）制定施工质量控制措施、施工安全措施及环境保护措施。

2. 材料准备（1）根据设计要求，选用符合国家标准的钢筋、混凝土等原材料。

（2）对进场的原材料进行严格的质量检验，确保原材料合格。

3. 施工机具准备（1）配置必要的施工机具，如混凝土搅拌站、泵送设备、钢筋加工设备等。

（2）检查施工机具的性能，确保机具安全、可靠。

4. 人员组织（1）成立项目经理部，负责施工组织、协调、管理等工作。

（2）配置相应的专业技术人员、施工人员、安全员等，保证施工顺利进行。

三、施工工艺及方法1. 钢筋工程（1）根据设计图纸，进行钢筋下料、加工、绑扎。

（2）钢筋焊接应满足规范要求，确保焊接质量。

（3）对绑扎好的钢筋进行检查，确保符合设计及规范要求。

2. 模板工程（1）选用符合规范要求的模板材料，确保模板的强度、刚度。

（2）模板安装应保证结构尺寸准确、平整度良好。

（3）模板拆除应遵循先支后拆、后支先拆的原则，确保混凝土强度达到设计要求。

3. 混凝土工程（1）混凝土浇筑应分层、分段进行，保证混凝土密实。

（2）混凝土浇筑过程中应采取防震、防裂措施。

（3）混凝土养护应充分，保证混凝土强度发展。

4. 施工缝处理（1）施工缝位置应满足设计及规范要求。

（2）施工缝处理应确保新旧混凝土连接紧密、牢固。

四、施工质量控制及验收1. 施工过程中，严格遵循国家及地方相关规范、标准，确保施工质量。

系梁专项施工方案一、前言系梁施工是桥梁建设中的关键环节，直接影响着桥梁的结构和承载能力。

本文详细介绍了系梁专项施工方案，旨在保障工程质量，确保施工安全。

二、施工准备在正式进行系梁施工前，需要进行充分的准备工作。

包括： 1. 制定详细的施工计划，并提前沟通协调各相关部门。

2. 完善施工方案，明确施工流程和每个环节的责任人员。

3. 确保施工现场和设备符合安全标准，做好安全防护措施。

三、施工工艺1.开展系梁施工前，需对桥梁结构进行严格检查，确保结构完好无缺。

2.确定系梁施工方案，包括梁体吊装、安装、调整等具体工艺流程。

3.梁体吊装时需使用专业起重设备，确保梁体的安全吊装和精准定位。

4.梁体安装过程中，需要严格按照设计要求进行梁体的定位和调整，确保施工精度。

5.系梁施工完成后，进行验收，确保梁体安装牢固、符合设计要求。

四、质量控制1.施工过程中，需定期进行质量检查，发现问题及时整改。

2.严格执行施工方案，确保每个环节的施工质量符合标准。

3.可适时请专业机构进行质量检测，确保系梁施工质量达到要求。

五、安全防护1.在系梁施工前，需对施工人员进行安全教育培训，确保操作规范。

2.严格遵守施工安全规范，做好安全防护工作，确保施工现场安全。

3.定期检查施工设备和安全防护设施，及时消除安全隐患。

六、总结系梁施工是桥梁工程中的重要环节，需要谨慎细致地进行施工方案设计和操作。

通过严格执行施工方案，加强质量控制和安全防护，可保障系梁施工的质量和安全，最终完成一座安全稳固的桥梁工程。

桥墩系梁施工方法一、施工工艺流程基坑开挖→凿除桩头砼→桩基检测→平整基底→浇筑砼垫层→钢筋加工→钢筋安装→模板安装→浇筑混凝土→模板拆除→混凝土养护二、基坑开挖基坑开挖采用挖掘机开挖，严格按测量放样标出的灰线进行。

对开挖深度较大、地质情况较差的系梁基坑，采用砂袋堆码进行防护处理三、桩头凿除按测量提供的标高，组织空压机及风镐将桩顶多浇的0.5m~1m砼凿除，凿好的桩要求桩顶平整，断面碎石出露均匀，桩径范围外凿平至承台底，桩周围含泥及杂质砼必须凿除。

四、基底处理基坑开挖至比设计基底标高低10cm后，清除积水、杂物和松散土质，做到基底清洁、平整，然后铺5cm厚碎石垫层找平，再浇筑10cm厚细石子砼，砼标号为C15。

五、钢筋加工按设计和规范要求绑扎钢筋网，将桩顶钢筋与系梁钢筋焊接牢固，完成墩身主筋的预埋，并采取适当加固措施，保证墩身主筋在系梁砼浇筑过程中不发生移位。

施工用的钢筋全部集中在加工厂制作，然后运到现场进行绑扎安装，钢筋制作施工要求：（1）钢筋的表面应洁净,使用前应将表面油渍、漆皮、鳞锈等清除干净；（2）钢筋应平直，无局部弯折，盘圆钢筋和弯曲钢筋均须调直；（3）采用冷拉方法调直钢筋，R235牌号钢筋的冷拉率不宜大于2%；HRB335牌号钢筋的冷拉率不宜大于1%；（4）钢筋加工配料时，准确计算钢筋长度，对于有弯钩或弯起钢筋，增加其长度，并扣除钢筋弯曲成型的延伸长度，拼配钢筋实际需要长度。

同种钢筋不同长度的各种钢筋编号（设计编号）先按顺序填写配料表，再根据调直后的钢筋长度，统一配料，以便减少钢筋的断头废料和焊接量；（5）钢筋加工成型后，应详细检查尺寸和形状，并注意有无裂纹；同一类型钢筋应存放在一起，一种型式弯完后，应捆绑好，并挂上编号标签，写明钢筋规格尺寸，必要时还应注明使用的工程名称。

六、钢筋安装钢筋安装施工要求：（1）成型的钢筋，如需二根扎结或焊接者捆在一起；（2）弯曲成型的钢筋在运输时，应谨慎装卸，避免变形，存放时要避免雨淋受潮生锈以及其他有害气体腐蚀；（3）钢筋接头采用搭接电弧焊，采用双面焊缝，双面焊缝困难时，可采用单面焊缝，钢筋接头采用电弧焊，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致，接头双面焊缝的长度不应小于5d，单面焊缝的长度不应小于10d（d为钢筋直径）；（4）凡施焊的各种钢筋、钢板均应有材质证明书或试验报告单。

桥梁工程系梁首件施工方案一、施工方法1.施工方法简介底系梁属基础工程，其混凝土标号与桩基相同。

灌注桩基时，只需灌注至底系梁底标高即可，剩余部分与底系梁一起施工。

底系梁采用5cm厚砂浆垫层作为底模板，侧模采用大块钢模板。

横系梁位于圆柱墩双柱之间，属下部构造，与墩柱一起施工，采用定制异形模版整体浇筑施工。

2.施工工艺流程图如底系梁施工工艺流程图、横系梁施工工艺流程图所示。

底系梁施工工艺流程图横系梁施工工艺流程图3.施工工艺(1)钢筋工艺1)钢筋加工钢筋在钢筋加工棚集中加工，加工好的钢筋按规格、长度、编号堆放整齐，并注意防雨防锈；钢筋下料前，应编制钢筋配料单，以减少钢筋接头和钢筋数量为原则，做到合理搭配。

钢筋应平直，无局部弯折；钢筋表面应洁净，使用前应将表面油浊、漆皮、鳞锈等清除干净；钢筋的弯制和末端的弯钩应符合设计要求,如设计无规定，应符合《公路桥涵施工技术规范》的要求；钢筋制作时，单根中20nmi、Φ12mm钢筋均采用双面电弧搭接焊接长，焊缝长度应符合设计要求，如设计无规定，应符合《公路桥涵施工技术规范》的要求，焊条牌号采用J506。

2)钢筋连接钢筋采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。

接头双面焊缝的长度不应小于5d,单面焊缝的长度不应小于IOd（d为钢筋直径）；钢筋接头应设置在内力较小处，并错开布置。

对于绑扎接头，两接头间距不小于L3倍搭接长度；对于焊接和直螺纹接头，在接头长度区段内，同一根钢筋不得有两个接头；配置在接头长度区段内的受力钢筋，其接头的截面积占总截面积的百分率，对于绑扎接头不得大于25%,对于焊接和直螺纹接头不得大于50%o焊接和直螺纹接头长度区段内是指35d（d为钢筋直径）长度范围内，但不得小于50cm,绑扎接头长度区段是指1.3倍搭接长度。

在同一根钢筋上应尽量少设接头。

钢筋接头与钢筋弯曲处的距离不应小于10倍钢筋直径，也不宜位于构件的最大弯矩处。
