变压器零序保护与间隙保护

变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理(2007-01-07 22:41:40)转载▼分类：工作目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。

为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。

为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。

这两种保护的原理接线如图23所示中性点直接接地零序电流保护：中性点直接接地零序电流保护一般分为两段，第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成，其定值与出线的接地保护第一段相配合，0.5s切母联断路器。

第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成，。

定值与出线接地保护的最后一段相配合，以短延时切除母联断路器及主变压器高压侧断路器，长延时切除主变压器三侧断路器。

中性点间隙接地保护：当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。

间隙接地保护包括零序电流保护和零序过电压保护，两种保护互为备用。

零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。

一次启动电流通常取100A 左右，时间取0.5s。

110kV变压器中性点放电间隙长度根据其绝缘可取115~ 158mm ，击穿电压可取63kV（有效值）。

浅谈间隙零序过流保护的意义陈长松仪征化纤动力生产中心摘要：防止主变中性点分级绝缘受到危险的雷电、工频过电压及谐振过电压损坏，采用避雷器、零序保护和间隙保护三者相结合的保护方式，从而提高供电质量的可靠性。

关键字：中性点零序过流保护间隙零序保护避雷器一、间隙零序过流保护作用主变中性点放电间隙和零序保护电流互感器及中性点避雷器三者的作用都是保护变压器中性点绝缘，防止过电压，它们的关系是：１、当中性点刀闸接地时，放电间隙与避雷器均不起作用；２、当中性点刀闸断开后，放电间隙与壁画器有一个互相配合的关系，也就是当中性点电压逐渐升高到一定电压值时放电间隙先击穿，如此时电压降低，则避雷器就无需动作了，如电压继续升高，则避雷器就要动作。

放电间隙的作用就是防止避雷器的频繁动作，以延长避雷器的寿命；３、110KV及以上系统中性点的间隙保护主要是：为了防止过电压。

因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘，在靠近中性点的地方绝缘等级比较低。

如果发生过电压的话会造成设备损坏，间隙保护可以起到变压器绕组绝缘的作用，当系统出现过电压（大气过电压、操作过电压、谐振过电压、雷击过电压等）时，间隙被击穿时由零序保护动作，间隙未被击穿时有过电压保护动作切除变压器。

二、现场情况目前我公司有两个110kV系统降压站即一总降和二总降。

一总降共有四台主变，分别带10kVⅠ、Ⅱ、Ⅲ、Ⅳ段，四台主变都是不接地运行方式，只有在停送电的情况下，中性点接地刀闸才合上，正常运行时，中性点刀闸是断开位置。

四台主变没有安装间隙过流保护。

见下图：一总降110kV一次系统图二总降共有两台主变分别带10kＶⅠ、Ⅱ段，两台主变是中性点放电间隙和零序保护电流互感器及中性点避雷器三者相结合的保护方式。

二总降两台主变的一次接线方式见下图二总降就是这两种保护是并存的，如在中性点接地系统中，如果将主变中性点接地刀闸拉开时，主变零序电流保护就不起作用，当线路发生故障时，这时主变间隙零序保护就承担起接地保护的重任。

间隙保护、零序保护的
说明
-CAL-FENGHAI.-(YICAI)-Company One1
这个问题需分两种情况说明：1、独立TA方式。

该方式为主变直接零序过流取自主变套管中性点TA，间隙零序过流取自与放电间隙相串联的TA。

该方式下两种保护TA相互独立，无论中性点接地与否，两种保护同时投入而不会出问题。

证明如下：设两TA变比相同，则通常直接零序过流定值与时限应大于间隙零序过流定值与时限。

（1）、如主变中性点经间隙接地时间隙击穿，此时两TA流过相同电流，由间隙零序过流保护正确动作跳闸，如间隙过流保护拒动则可由直接零序过流保护作为后备动作跳闸。

（2）、当主变中性点直接接地，如系统发生接地故障，直接零序过流保护中将流过零序电流，而由于中性点地刀合位将间隙TA旁路，故间隙过流保护中将无电流流过，最终直接零序过流保护正确动作跳闸，间隙过流保护不会误动。

2、复用TA方式。

该方式为主变中性点无间隙TA，故二次接线将主变套管中性点TA二次电流串联接入直接零序过流保护和间隙零序过流保护通道。

该方式下两种保护复用同一TA，如果保护同时投入将可能发生误动作。

证明如下：（1）、如果主变中性点经间隙接地时间隙击穿，此时两保护流过相同电流，由间隙零序过流保护正确动作跳闸。

（2）当主变中性点直接接地，如系统发生接地故障，直接零序过流和间隙零序保护中将流过相同的零序电流，如果该电流大于间隙零序过流定值而小于直接零序过流定值，间隙过流保护将误动；即使故障电流大于零序过流定值，间隙过流保护也将提前误动出口。

因此，应分清自己所辖变电站的一次TA安装情况究竟属于哪种情形，再结合二次回路进行思考。

2。

变压器是电力系统中非常重要的设备，用于将电压从一个电路传递到另一个电路，并且能够根据需要改变电压的大小。

在变压器的运行过程中，常常会受到各种外部和内部因素的影响，可能会出现各种故障。

为了保证变压器的安全运行，需要对其进行有效的保护。

变压器保护系统主要包括间隙保护和零序保护，这两种保护方式对于保护变压器的安全运行起到了至关重要的作用。

下面将从间隙保护和零序保护的投退原则进行详细介绍。

1. 间隙保护的原理和作用间隙保护是变压器保护系统中的一个重要组成部分，它主要是用来检测变压器绕组与油箱、绝缘套管等之间的电气间隙是否存在故障，一旦出现故障、如绕组与油箱之间发生击穿或绝缘老化，会导致电气间隙减小，这时候间隙保护就会及时动作，保护变压器不受到损坏。

2. 间隙保护的投退原则（1）间隙保护的投入条件a. 当变压器运行时，间隙保护设备首先要处于工作状态；b. 当间隙阻抗变化达到设定值时，间隙保护设备要及时动作；c. 当变压器绕组与油箱、绝缘套管之间发生故障时，间隙保护设备要及时动作。

（2）间隙保护的退去条件a. 当变压器停机时，间隙保护设备应退去；b. 当间隙阻抗变化不再存在故障时，间隙保护设备应退去。

3. 零序保护的原理和作用零序保护是用于检测变压器绕组的接地故障，防止接地故障的持续发展，保护变压器及其周边设备的安全运行。

4. 零序保护的投退原则（1）零序保护的投入条件a. 当变压器运行时，零序保护设备首先要处于工作状态；b. 零序电流超过设定值时，零序保护设备要及时动作；c. 当变压器绕组发生接地故障时，零序保护设备要及时动作。

（2）零序保护的退去条件a. 当变压器停机时，零序保护设备应退去；b. 当零序电流恢复正常时，零序保护设备应退去。

变压器的间隙保护和零序保护是保证变压器安全运行的重要手段，它们的投退原则是确保在变压器正常运行时保护设备处于工作状态，及时发现并阻止故障的发展，同时确保变压器停机时保护设备能够及时退出，避免不必要的干扰。

变压器零序保护和间隙保护的配合多台变压器并列运行时只允许一台变压器中性点直接接地。

当发生接地故障时，中性点直接接地的变压器零序电流保护首先动作，若故障仍未切除，再由零序过压保护进行切除。

故单从零序保护选择性判断保护选择性不高。

现结合我公司关于主变保护的整改计划，对多台变压器并列运行时发生接地故障时的动作逻辑进行叙述。

标签：选择性；列运行；零序保护；间隙保护2013年6月8日接到广州中调下发流溪河电厂涉网安全检查后整改计划，其中针对主变保护提出加装间隙CT以完善间隙零序过流回路，健全主变不接地保护。

现结合我厂两台主变并列运行的运行工况对并列运行变压器接地故障的正确切除进行分析。

1 保护原理当中性点直接接地系统中发生接地短路时，将出现很大的零序电流，利用零序电流来构成接地短路的保护，具有显著的优点，被广泛应用在110kV及以上电压等级的电网中。

而当中性点不直接接地时，若发生单相接地时，其他两相的对地电压要升高倍，对绝缘水平不高的设备构成安全威胁，因此为了防止故障进一步扩大造成两点或多点接地短路时，应由间隙保护及时反应。

2 我厂主变零序与间隙保护现状介绍流溪河发电公司升压站主接线为单母线运行，无母线联络开关（如图1所示）。

两台主变压器并列运行，正常运行工况下一台主变中性点直接接地，另外一台主变中性点不接地。

两台主变后备保护装置均配有接地保护（即零序过流保护）和不接地保护（即间隙保护），中性点接地的主变投入零序过流保护，中性点不接地主变投间隙保护。

当发生接地时由于电厂系统内存在一中性点接地，故零序过压不会突变过高而达到整定值，此时故障由中性点接地主变的零序过流保护功能跳开本侧开关。

若故障未被消除，此时运行中的变压器中性点不接地，而使非故障相相电压升至倍，主变绝缘将承受倍电压冲击考验。

而此时由于整个电厂运行小系统中无中性点接地，故由间隙保护进行保护，切除故障点。

现阶段主变保护装置存在以下三点弊端：两台主变保护装置在故障发生时零序过流保护无选择性，正确率为50%。

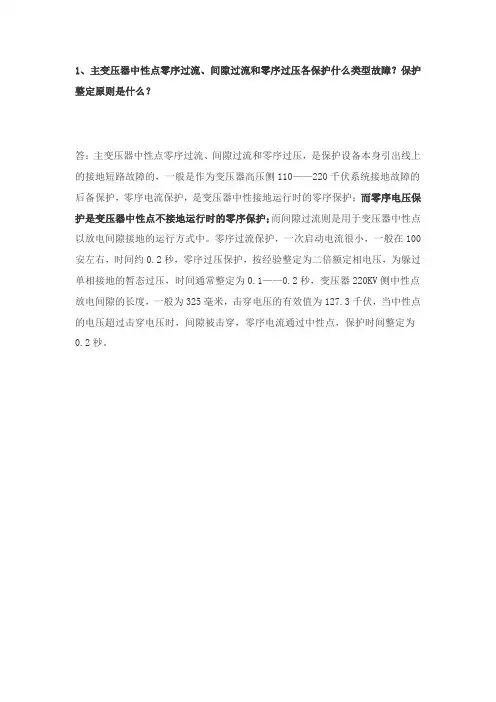

1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障？保护整定原则是什么？
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。

零序过流保护，一次启动电流很小，一般在100安左右，时间约0.2秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为0.1——0.2秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为127.3千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为0.2秒。

变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。

本文就变压器的零序电流保护的一些特点进行介绍。

2零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。

下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。

如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。

如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。

我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。

3变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。

可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。

2012年7月内蒙古科技与经济July 2012　第14期总第264期Inner M o ngo lia Science T echnolo gy &Economy N o .14T o tal N o .264110kV 变压器间隙零序保护动作分析及措施杨　福,黄建英(包头供电局,内蒙古包头　014030) 摘　要:介绍了变压器中性点间隙零序保护的动作原理,用实例分析了间隙零序保护动作的全过程,并针对现场实际,提出了提高变压器间隙零序保护可靠动作的措施。

关键词:变压器;间隙保护 中图分类号:T M 403.5 文献标识码:A 文章编号:1007—6921(2012)14—0066—01 为了避免系统发生接地故障时,中性点不接地的变压器由于某种原因中性点电压升高造成中性点绝缘损坏,在变压器中性点安装一个放电间隙,放电间隙的另一端接地。

当中性点电压升高至一定值时,放电间隙击穿接地,保护了变压器中性点的绝缘安全。

笔者用实例对间隙零序保护动作原理及原因进行了分析,并提出了提高间隙零序保护动作可靠性措施。

1　故障时的运行方式召庙变1、2号主变运行,210、110中性点隔离开关合,220、120中性点隔离开关断;220kV I 、II 母经母联212断路器并列运行;110kV I 、II 母经母联112断路器并列运行,101、151、153、155断路器、119电压互感器在I 母运行,102、152、156断路器、129电压互感器在II 母运行。

北重变召北线111断路器带110kV I 母、181电压互感器、1号主变运行,951断路器带10kV I 母981电压互感器、961站用变及5路10kV 出线运行。

电气一次设备联络如图1所示。

图1　电气一次设备联络2　事故经过2010-7-25T 10:21内蒙古包头供电局220kV 召庙变151召北线线路发生故障,保护动作报告显示为A 相永久性接地故障,召庙变151保护零序I 段、距离I 段保护动作,重合闸动作,重合到故障点后,151保护装置距离加速、零序I 段、距离I 段保护动作跳开151断路器;同时110kV 北重变1号主变高压侧间隙零序保护动作,跳开111、951断路器,北重变全站失电。
