图解综合布线系统管路与线缆布设施工缆线的布放1.缆线的型式、规格应与设计规定相符；2.缆线在各种环境中的敷设方式、布放间距均应符合设计要求；建筑内各种布线方式示意图3.缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤；4.缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确.标签应选用不易损坏的材料；5.缆线应有余量以适应终接、检测和变更，缆线预留长度按照电信间、设备间内安装的机架数量以及在同一架内、不同架间进行终接和变更的需要进行预留.对绞电缆预留长度在工作区为3~6cm，电信间宜为0.5~2m，设备间宜为3~5m；光缆布放路由宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度；建筑物内布线路由示意图6.缆线的弯曲半径应符合下列规定：(1)非屏4对对绞电缆的弯曲半径应至少为电缆外径的4倍(2)屏蔽4对对较电缆的弯曲半径应至少为电缆外径的8倍;(3)主干大对数对绞电缆的夸曲半径应至少为电缆外径的10倍;(4)2芯或4芯水平光缆的弯曲半径应大于25mm;其他芯数的水平光缆、主干光缆和室外光缆的夸曲半径应至少为光缆外径的10倍;(5)当缆线采用电缆桥架布放时,桥架内侧的弯曲半径不应小于0.3m。
缆线吊顶内敷设方式7缆线应远离高温和电磁于扰的场地8缆线间的最小净距应符合如下设计要求(1)电源线、综合布线系统缆线应分隔布放,并应符合相关规定;(2)综合布线与配电箱、变电室、电梯机房、空调机房之间最小净距宜符合相关规定;(3)建筑物内电、光缆暗管敷设与其他管线最小净距应符合相关规定(4)综合布线缆线宜单独敷设,与其他弱电系统各子系统缆线间距应符合设计要求缆线地面穿管敷设方式(5)对于有安全保密要求的工程，综合布线缆线与信号线、电力线、接地线应符合相应的保密规定，对于具有安全保密要求的线缆应釆取独立的金属管或金属线槽敷设(6)屏蔽电缆的屏蔽层端到端应保持完好的导通性,由于屏蔽布线系统的屏蔽效果与系统投入运行后的各系统设备配置、建筑物内外电磁干扰环境变化等因素密切相关,并且现场测试仪仅能对屏蔽电缆屏蔽层两端做导通凋试,目前尚无有效的现场检测手段对屏蔽效果的其他技术参数(如耦合衰减值等)进行测试,因此应根据相关标准或生产厂家提供的技术参数进行对比验收。
综合布线系统施工工艺指南一、施工前的环境检查与准备1.环境条件检查：o交接间、设备间、工作区土建工程应全部竣工。
o房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
o线槽、钢管的位置、数量、尺寸应符合设计及图纸要求。
o交接间、设备间应提供可靠的施工电源和接地装置。
o交接间、设备间的面积，环境温、湿度应符合设计要求和相关规定。
2.材料检查：o对绞电缆和光缆的规格、程式、形式应符合设计的规定和合同要求。
o电缆所附标志、标签内容应齐全、清晰。
电缆外护套需完整无损，并附有出厂质量检验合格证。
o接线排和信息插座及其他接插件的塑料材质应具有阻燃性。
o光纤插座的连接器使用型号、数量、位置应与设计相符。
二、设备安装与机架加固1.机架安装：o机架上的各种零件不得脱落或碰坏，漆面如有脱落应补漆。
o机架的安装应牢固，按施工图的防震要求进行加固。
o壁挂式机框底距地面宜为300~800mm，各直列垂直倾斜误差及底座水平误差不应过大。
2.接线端子与模块设备安装：o接线端子各种标志应齐全。
o模块设备应完整，安装到位，标志齐全。
o安装螺丝必须拧紧，面板应保持在一个水平面上。
三、缆线布放与连接1.缆线布放要求：o缆线布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。
o缆线两端应贴有标签，标明编号，标签书写应清晰、端正和正确。
o缆线应有余量以适应终接、检测和变更。
2.缆线布放方法：o根据设计要求，将缆线按照规定的路由和位置进行布放。
o在布放过程中，应注意避免缆线受到挤压和损伤。
o缆线在桥架内敷设时，应按照规定的间距进行固定和绑扎。
3.缆线连接：o双绞电缆与信息插座的连接应采用卡接方式，按照缆线的色标、线对组成以及排列顺序进行卡接。
o光缆的连接应由专门人员接续，以保证光纤损耗最小。
o缆线连接后，应进行导通检验，确保连接质量。
四、施工注意事项1.最小弯曲半径：o非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。
1、总体要求综合布线系统要求具有先进性、开放性、灵活性、可靠性、冗余性，达到使用灵活、扩充方便、管理简便、维护容易的高标准布线系统目标，并在可以控制的成本之下保持一定时期的先进性；综合布线系统要求采用标准化产品；综合布线系统要求适用于主流网络拓扑结构，并能适应不断发展的网络技术的需求,能够支持数据通信、语音通信、多媒体通信以及各种控制信号的通信；综合布线系统要求能适应较复杂的空间使用环境，保证不受高频电气设备、空间电磁波辐射干扰,并保证在综合布线系统中传输的各类信号之间互不干扰；综合布线系统要保证实现信息安全、可靠地传输;综合布线系统需提供较强的系统管理能力，可以有效地进行系统管理、系统维护、系统故障的排除；综合布线系统要有足够的冗余度，能适应发展的要求;综合布线系统的所有线缆在敷设过程中必须一根线缆敷设到位，中间不得有断点，投标人必须根据技术规格书中提供的设备清单和图纸,重新配置各种规格的线缆、桥架、管线的长度,以米/卷为单位填入格式范例《工程量清单报价表》；在满足本规格书所有技术要求的前提下,投标人应仔细研究技术规格书，结合土建结构和系统设备的特点，对本规格书提出的综合布线系统的设计和系统配置提出更详细的系统方案，并用文字和图纸做详细说明，同时分别给出单项报价和总价;投标人应充分考虑系统内各设备之间的相互连接问题，并在投标书和图纸中明确线缆走向、定位、接口位置、固定方式、线缆连接盒的分布、桥架容量与荷载等方面的问题；综合布线系统中使用的产品要提供产品产地、品牌、型号标志、明显的识别标志、产品检验合格证明、产品技术规格性能保证、出厂证明及生产序号.提供维护、测试工具.要提供“制造商授权书”以及“原厂证明”.为保证网络运行的高可靠性,施工中网络的优化，要求布线产品厂家具有ISO9001质量管理体系认证证书.综合布线产品的品牌具有15年及以上的历史(如产品品牌发生变更,变更前的品牌历史也包括在内），请提供相关证明文件.该品牌综合布线系统具有在中国境内的单个工程项目中点数(包括语音点及数据点）在30000点及以上的项目的使用业绩；并请列出项目名称、具体项目名称、设备名称型号及数量、投入使用时间及业主联系人和联系方式，并提供上述业绩的合同相关复印件。

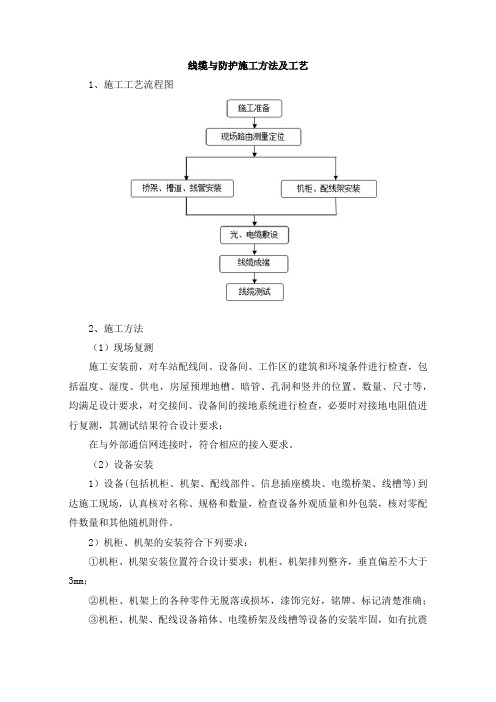

线缆与防护施工方法及工艺1、施工工艺流程图2、施工方法（1）现场复测施工安装前，对车站配线间、设备间、工作区的建筑和环境条件进行检查，包括温度、湿度、供电，房屋预埋地槽、暗管、孔洞和竖井的位置、数量、尺寸等，均满足设计要求，对交接间、设备间的接地系统进行检查，必要时对接地电阻值进行复测，其测试结果符合设计要求；在与外部通信网连接时，符合相应的接入要求。
（2）设备安装1）设备(包括机柜、机架、配线部件、信息插座模块、电缆桥架、线槽等)到达施工现场，认真核对名称、规格和数量，检查设备外观质量和外包装，核对零配件数量和其他随机附件。
2）机柜、机架的安装符合下列要求：①机柜、机架安装位置符合设计要求；机柜、机架排列整齐，垂直偏差不大于3mm；②机柜、机架上的各种零件无脱落或损坏，漆饰完好，铭牌、标记清楚准确；③机柜、机架、配线设备箱体、电缆桥架及线槽等设备的安装牢固，如有抗震要求，按抗震设计进行加固。
3）各类配线部件安装完整、就位，标志齐全；安装螺丝紧固，各部件的面板保持在一个平面上。
4）信息插座模块安装符合下列要求：①信息插座、多用户信息插座、集合点配线模块安装位置和高度符合设计要求。
②信息插座安装在活动地板内或地面上时，固定在接线盒内；接线盒盖可开启，并具有防水、防尘、抗压功能；接线盒盖面与地面平齐。
③信息插座底盒同时安装信息插座和电源插座时，间距及采取的防护措施符合设计要求；④工作区内终接光缆的光纤连接器及适配器的安装底盒具有足够的空问，符合设计要求。
5）电缆桥架及线槽的安装符合下列要求：①电缆桥架及线槽位置符合施工设计图的要求，其位置偏差不大于50mm；水平度每米偏差不大于2mm；垂直偏差不大于3mm。
走线架固定牢固。
②吊架和支架安装保持垂直，整齐牢固。
6）安装机架、机柜、配线设备屏蔽层及金属管、线槽、缆线桥架使用的接地体符合设计要求，就近接地，并保持良好的电气连接。
（3）综合布线缆线敷设1）综合布线系统主干布线子系统采用架空、管道、直埋方式敷设光电缆时，采用光电缆线路的施工方法。
综合布线系统施工方法及措施1.在综合布线系统工程安装施工过程中应注意以下基本要求（1) 施工必须按照《建筑与建筑群综合布线系统工程施工及验收规范》的有关规定进行安装施工和工程验收,在实际施工过程中，如遇上述规范中没有包括的内容时，可按照《建筑与建筑群综合布线系统工程设计规范》的规定要求执行，也可以根据工程设计要求办理.（2）在施工过程中，必须重视质量，按照施工和验收规范的有关规定,加强自检、互检和随工检查等技术措施.建设方或监理人员必须按照上述规范的要求，加强工地的技术监督及工程质量检查工作,力求消灭一切因施工质量而造成的隐患.所有随工验收和竣工验收的项目内容和检验方法等均应按照《建筑与建筑群综合布线系统工程施工和验收规范》的规定办理.（3) 在综合布线系统工程安装施工时,力求做到不影响建筑结构强度，不损内部装修美观要求，不发生降低其它系统使用功能和有碍于用户通信畅通的事故.（4）综合布线系统施工前的准备。
（5）熟悉掌握和全面了解设计文件和图纸。
专业专注、诚心服务（6）现场调查工程环境的施工条件。
对于设备间和干线交接间等专用房间，必须对其环境条件和建筑工艺进行调查和检验，才能安装施工.首先这些房间的土建工程必须全部完工，墙壁和地面均平整、室内通风、干燥、光洁，门窗齐全，各方面均符合工艺要求。
房间内按设计要求预先设置的地槽、暗敷管路和孔洞的位置、数量和尺寸均正确无误，满足安装施工需要.房间内均应设置可靠的施工电源。
（7）设备、器材、仪表和工具的检验。
(8）综合布线系统工程中所需的设备、器材、仪表和工具较多，在安装施工前必须认真检验、核对和测试,做好一切准备工作。
具体内容如下：1）配线接续设备的检验:工程中使用的配线架或交接设备等其型号、规格、数量以及接续方式,均应符合设计的规定要求。
光、电缆交接设备的编号及标志名称应与设计相符，标志名称应统一，其位置应准确、清晰.配线设备有箱体时，要求箱体外壳应是密封防尘和防潮，箱体表面完好，箱门开启关闭灵活。
综合布线系统的基本结构综合布线系统是现代化建筑中不可或缺的一部分，它为各种通信设备提供了稳定可靠的连接。
综合布线系统的基本结构由以下几个部分组成：主干线、水平布线、连接器和配线架。
一、主干线主干线是综合布线系统的核心，它负责将信号传输到各个区域。
主干线通常由光纤或双绞线组成，具有高带宽和低损耗的特点。
光纤主干线被广泛应用于大型建筑物和数据中心，而双绞线主干线则适用于中小型办公楼和住宅区。
二、水平布线水平布线是连接主干线和终端设备的重要环节。
它通常使用双绞线作为传输介质，通过水平布线将信号传输到各个工作区。
水平布线需要考虑建筑物内的布线路径、连接点和接插件等因素，以确保信号传输的稳定性和可靠性。
三、连接器连接器是综合布线系统中连接线缆和设备的关键组件。
常见的连接器有RJ45、LC、SC等，它们可以提供可靠的信号传输和连接。
连接器的质量和安装技术直接影响整个综合布线系统的性能和稳定性。
四、配线架配线架是综合布线系统中的核心设备，用于安装和管理连接器和线缆。
配线架通常分为挂墙式和机架式两种类型，根据具体需求选择合适的配线架。
配线架需要具备良好的通风、防尘和防火性能，以保护综合布线系统的正常运行。
综合布线系统的基本结构是一个相互连接的网络，它为各种通信设备提供了稳定和高效的传输通道。
合理的综合布线系统设计和建设可以提高通信设备的性能和可靠性，降低维护成本，提升工作效率。
在综合布线系统中，主干线和水平布线起到了承载和传输信号的重要作用。
主干线作为核心传输介质，连接各个区域和楼层，负责将信号从源头传输到目的地。
水平布线连接终端设备，将信号传输到各个工作区，它的质量和布线路径的合理性直接影响着信号的传输质量。
连接器是综合布线系统中不可或缺的一部分，它起到了连接线缆和设备的桥梁作用。
连接器的质量和安装技术直接影响着信号的传输稳定性和可靠性。
因此，在综合布线系统的设计和建设中，选择合适的连接器并正确安装是至关重要的。
1.1综合布线系统1.1.1系统设备安装1.1.1.1设备安装的基本要求1．设备安装工程范围在综合布线系统的设备间内安装有各种设备，例如用户电话交换机、计算机主机和监控等其它系统设备，这些设备的安装施工要求有所不同，不属于综合布线系统工程范围之内。
以综合布线系统在设备间的设备来说，其工程范围是有限的，只是建筑物配线架和相应设备(包括各种接线模块和布线接插件等)。
此外，在智能化建筑中各个楼层装设的楼层配线架等配线接续设备(包括二次交接设备)和所有通信引出端(包括单孔或双孔的信息插座)的设备安装，均属于综合布线系统工程范围之内。
2．设备类型的特点在综合布线系统中常用的主要设备是配线架等接续设备，由于国内外设备类型和品种有气不同，其安装方法也有很大区别。
目前较为常用的型式基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，其设备的结构有敞开式的列架式，也有外设箱体外壳保护的柜式，前者一般用于容量较大的建筑群配线架或建筑物配线架，后者通常用于中小容量的建筑物配架或楼层配线架，它们分别装在设备间或干线交接间(又称干线接线间)以及二级交接间中，作为端接和连接缆线的接续设备，进行日常的配线管理。
目前，国内外所有配线接续设备的外型尺寸基本相同，其宽度均采用通用的19”(英制48.26cm标准机柜架)，这对于设备统一布置和安装施工是有利的。
此外，目前，国内外生产的通信引出端(信息插座)，其外形结构和内部零件安装方式大同小异，基本为面板和盒体两部分组装成整体。
连接用的插座插头都为RJ45型配套使用。
因此，在安装方法上是基本一致的。
3．设备安装的基本要求在综合布线系统工程中安装设备时，按以下基本要求：1）机架、设备的排列布置、安装位置和设备面向都按设计要求，并符合实际测定后的机房平面布置图中的需要。
2）在综合布线系统工程中采用机架和设备，其型号、品种、规格和数量均按设计文件规定配置，经检查上述内容与设计要求完全相符时，才允许在工程中安装施工。
机房综合布线项目施工方案一、项目概述机房综合布线项目是指在机房内对各类数据、通信、电视信号线路进行布线的工程。
该项目旨在提供一个稳定、高效的网络环境，实现各类信息的快速传输和共享。
本施工方案将详细介绍机房综合布线的工作内容、实施步骤，以及施工期间可能遇到的问题和解决方案。
二、工作内容1.安装机架：根据机房规划，安装适量的机架，确保每台设备都有合适的位置。
2.布线设计：根据机房布局和设备分布，设计各类线缆的走向和连接关系。
3.线缆敷设：按照设计方案，进行线缆敷设和固定，确保线缆的整齐、美观，并且不会造成交叉干扰。
4.线缆连接：安装各类接头和插座，进行线缆连接，确保信号的畅通。
5.测试调试：对所有线缆进行测试，确保信号质量达标，排除故障。
6.标识标注：对所有线缆进行标识和标注，方便管理和维护。
7.系统验收：与相关部门进行联合验收，确保工程质量合格。
三、施工步骤1.前期准备：了解机房布局和设备分布情况，制定布线设计方案，准备施工所需的材料和工具。
2.安装机架：根据机房规划，安装机架，确保每个机架的位置和高度合适。
3.布线设计：根据机房布局和设备分布，设计线缆走向和连接关系，确定每个设备所需的线缆数量和长度。
4.线缆敷设：按照设计方案，进行线缆敷设和固定。
注意线缆的路径选择，避免与其他线缆交叉或受到外界干扰。
5.线缆连接：安装各类接头和插座，进行线缆连接，确保连接牢固、信号质量好。
6.测试调试：使用专业设备对所有线缆进行测试，包括传输速率、信号强度等指标，确保线缆质量达标。
8.系统验收：与相关部门进行联合验收，确保机房综合布线项目符合设计要求和工程质量标准。
四、问题和解决方案1.布线走向调整：在施工过程中，可能会出现机房布局调整的情况，导致原先的布线设计不合适。
解决方案是及时调整布线走向，并与相关部门和设计师进行沟通，确保调整后的布线方案合理。
2.线缆损坏：在线缆敷设和固定过程中，可能会出现线缆损坏的情况。
