1、RJ-45头的需求量m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余2、信息模块的需求量m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量3、每层楼用线量C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差4、线槽线槽的截面积=水平线缆面积×35、线缆总数1、（最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）那么综合布线线缆怎么选择呢？要根据综合布线系统所包含的应用系统来确定线缆的类型。
对于计算机网络和电话语音系统可以优先选择4对双绞线电缆，对于屏蔽要求较高的场合，可选择4对屏蔽双绞线；对于屏蔽要求不高的场合应尽量选择4对非屏蔽双绞线电缆。
对于有线电视系统，应选择75Ω的同轴电缆。
对于要求传输速高或保密性高的场合，应选择光缆作为水平布线线缆。
确定电缆的长度要计算整座楼宇的水平布线用线量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。
每个楼层用线量的计算公式如下：C=[0.55(F+N)+6]×M其中，C为每个楼层用线量，F为最远的信息插座离楼层管理间的距离，N 为最近的信息插座离楼层管理间的距离，M为每层楼的信息插座的数量，6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）。
整座楼的用线量：S=ΣMC ，M为楼层数，C为每个楼层用线量。
应用示例：已知某一楼宇共有6层，每层信息点数为20个，每个楼层的最远信息插座离楼层管理间的距离均为60米，每个楼层的最近信息插座离楼层管理间的距离均为10米，请估算出整座楼宇的用线量。

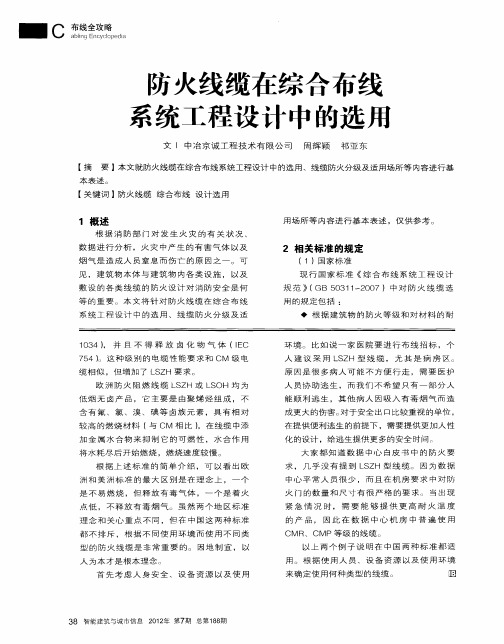

数据中心综合布线对防火阻燃线缆的选用前言随着信息技术的发展，数据中心在国内建设是如火如荼，尤其是各地兴起的云计算中心，更是一波接一波，且一个比一个投资高，规模大，似有整个中国大地，都有被“云”遮天的趋势。
有云，必有雨，对于中国信息技术的发展，确实是需要来一场酣畅淋漓的甘露，我们翘首以待。
幸运的是，颇受关注的“中国云”产业发展国家级规划已获国务院批准，近期即将发布。
规划包括“十二五”期间“中国云”产业的发展思路、重点任务、技术路线、支持体系等内容。
权威机构预测，云计算有望成为继大型计算机、个人计算机、互联网之后的第四次IT产业革命。
未来三年中国云计算产业链的产值规模将达到2000亿元。
大的发展趋势，大的建设规模，必然是行业发展进步的推动器。
那么对于包括云计算在内的各种数据中心，该如何去设计、规划就成了我们不得不面对的重要课题。
尤其是作为数据中心中的基础设施，类似人体的血脉、号称网络神经的综合布线系统，更是重中之重。
现状分析数据中心的综合布线一直都是大家讨论的话题，很多业内人事也都提出了他们真知灼见的建议与方案。
而其中线缆的阻燃与防火，尤为大家所关注。
相关的技术文章，相关的会议及论坛，已经不胜枚举。
但是长久以来，人们还是存在着对防火阻燃概念误导和应用方面的误区。
在此，本人希望站在用户的角度，站在安全实用的角度，通过对各类阻燃防火线缆阻燃特性的分析，综合各种标准的要求，来讲讲我们在进行数据中心综合布线时，应该怎样选择防火阻燃线缆，或者是采用何种阻燃防火线缆更合适。
而不是要求你的数据中心必须使用什么阻燃防火的线缆。
我们都知道，数据中心是承载着大量的数据运算、数据交换、数据存储、数据备份的场所。
其对某个区域乃至整个国家都十分重要，一旦发生类似火灾这样的重大意外灾祸，小则造成人员伤亡，财产损失，大则引起经济动荡，人心惶惶。
自从1977年世界上第一条光纤通信系统在美国芝加哥市投入商用以来，光纤通信的应用发展极为迅速，而光纤光缆一直是光纤通信系统中最重要的组成部分。
如今，不仅国际及国家级的通信干线均采用光缆，伴随着IP业务的高速发展以及HDTV等新兴业务对网络容量的巨大需求，在建筑内部的综合布线系统(GCS)中，光缆也得到了越来越广泛的应用。
众所周知，综合布线系统本身是一个前瞻性系统，而且有着复杂的应用环境，因此，如何综合各个方面的需求，选择合适的光缆型号，也越来越受到综合布线设计者们的重视。
光纤的选型一、光纤的选型光缆不同于铜缆，最大的区别在于，光缆中的光纤本身就是独立的传输介质，而光缆中所有其它元件只是对光纤起到保护作用,在增强各种机械物理及环境性能的同时保证对内部的光纤传输性能影响最小。
所以对于光缆的传输性能，取决于内部的光纤类型。
光纤实际是由折射率较高的纤芯（core）和折射率较低的包层（cladding）组成，射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进，按照光在光纤中的传输模式可分为单模和多模。
典型多模光纤的纤芯直径为50或62.5μm，包层外径125μm，通常表示为50/125μm或62.5/125μm。
62.5μm芯径多模光纤比50μm芯径多模光纤芯径大、数值孔径高，能从LED 光源耦合入更多的光功率，因此在光纤发展初期，62.5／125μm多模光纤首先被美国采用为多家行业标准。
而50／125μm多模光纤主要在日本、德国作为数据通信标准使用。
由于北美光纤用量大和美国光纤制造及应用技术的先导作用，包括我国在内的多数国家均将62.5／125μm多模光纤作为局域网传输介质和室内配线使用。
上述形势一直维持到九十年代中后期。
随着局域网传输速率不断升级，50μm芯径多模光纤越来越引起人们的重视。
50／125μm光纤数值孔径和芯径较小，带宽比62.5／125μm光纤高，制作成本也可降低1／3。
因此，各国业界纷纷提出重新启用50／125μm多模光纤。
机房综合布线方案一、引言随着信息技术的不断发展和应用，机房成为了现代企业运营中不可或缺的核心部分。
机房综合布线方案是确保机房内各种设备无缝连接的关键，对于保障网络通信的稳定性和可靠性起着重要作用。
本文将介绍一个完善的机房综合布线方案，以满足现代企业对高效网络通信的需求。
二、需求分析1. 网络设备连接需求：机房内部通常会有各种网络设备如服务器、交换机、路由器等需要相互连接，因此需要一个布线方案来确保各设备之间的稳定通信。
2. 数据中心需求：随着云计算和大数据时代的到来，企业对数据中心的需求越来越高。
机房综合布线方案需要兼顾数据中心的构建和管理要求，为企业提供高效的数据处理和存储能力。
3. 安全性需求：机房综合布线方案需要考虑对机房内数据的保护，包括物理安全和网络安全，确保敏感信息不被未授权人员获取。
三、方案设计1. 布线结构设计：根据机房的实际布局和需求，采用合理的布线结构设计，包括主干线、水平线和终端线路。
主干线路负责连接机房内各种设备，水平线路在各个机房内部层次连接各种设备，终端线路负责连接个别设备或用户终端。
2. 线缆选择：选择高质量的线缆，包括铜缆和光缆。
对于较长距离的连接，采用光缆以提供更稳定和快速的传输速度。
3. 机架安装：配置适当规格的机架，并按照机房的布局和实际需求进行安装。
机架应提供良好的通风和散热功能，以确保设备的正常运行。
4. 网络设备配置：将网络设备进行合理的组织和配置，确保其正常运行和管理。
采用层次化的网络架构，以提高网络的可扩展性和性能。
5. 网络安全措施：配置防火墙、入侵检测系统和访问控制等安全措施，保护机房内部数据的安全性。
同时，对于敏感信息的存储，采用加密和备份措施。
四、实施与管理1. 实施阶段：在确定合适的机房综合布线方案后，需建立实施计划，包括现有设备的升级和更换，线缆的布设和连接，设备的配置和测试等。
2. 管理阶段：建立机房管理团队，负责机房日常运维和维护工作。
中国综合布线系统标准
综合布线系统是智能化办公室建设数字化信息系统基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
中国综合布线系统标准主要包括以下几个方面：
1. 系统设计标准：包括布线系统的总体设计、布线方案的选择、线缆的选择和敷设等方面的标准。
2. 系统安装标准：包括布线系统的安装、线缆的连接、设备的安装等方面的标准。
3. 系统测试标准：包括布线系统的测试方法、测试参数、测试结果的评估等方面的标准。
4. 系统维护标准：包括布线系统的日常维护、故障排除、系统升级等方面的标准。
这些标准的制定和实施，有助于保障综合布线系统的质量和稳定性，提高系统的可靠性和可维护性，促进综合布线系统的规范化和标准化发展。
工作区子系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统(配线子系统)水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞(UTP)，也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中，管理子系统是垂直子系统和水平子系统的连接管理系统，由通信互连设施和设备组成，通常设置在楼层配线间内，包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分)垂直干线子系统(干线子系统)通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内。
垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。
对于综合布线工程设计，设备计要安装建筑物配线设备(BD)。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成。
在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：(1)系统成本原因(2)带宽原因(3)行业限制(4)不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5.2.2 综合布线系统结构5.2.3 综合布线的网络结构5.2.4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD-BD共用楼层配线间结构4 建筑群FD-BD-CD结构5.2.6 子系统线缆长度1)A+B+E≤10m 水平子系统中工作区电缆(光缆)、设备线缆和接插线或跳线的总长度。
网络综合布线考试试题及答案网络综合布线考试试题及答案一、选择题1、在网络综合布线中，以下哪种线缆类型是最常用的？ A）CAT 3 B）CAT 5e C）CAT 6 D）CAT 7 答案：B）CAT 5e CAT 5e 是目前最常见的网络线缆类型，支持1000BASE-T 和100BASE-TX 标准。
2、下列哪种接口类型是最常用的网络接口类型？ A）RJ-45 B）SC C）LC D）FC 答案：A）RJ-45 RJ-45 是最常见的网络接口类型，用于连接计算机和网络设备。
3、在网络综合布线中，以下哪种传输介质的传输速度最快？ A）双绞线 B）同轴电缆 C）光纤 D）无线答案：C）光纤光纤传输速度最快，可以达到Gbps 的速度。
双绞线和同轴电缆的速度较慢，而无线的速度则受到信号强度和干扰的影响。
4、下列哪种设备可以在不进行网络布线的情况下提供网络连接？ A）交换机 B）路由器 C）中继器 D）集线器答案：D）集线器集线器可以在不进行网络布线的情况下提供网络连接，它通过将多个网络设备连接到单个集线器上来实现网络连接。
交换机、路由器和中继器都需要进行网络布线。
5、在网络综合布线中，以下哪种电缆的颜色最常用于水平子系统的主干线缆？ A）蓝色 B）黄色 C）绿色 D）橙色答案：A）蓝色在网络综合布线中，蓝色电缆最常用于水平子系统的主干线缆。
黄色、绿色和橙色电缆通常用于垂直子系统和设备间子系统。
二、简答题 6. 请简述网络综合布线的基本组成和各个组成部分的作用。
答案：网络综合布线的基本组成包括七个部分：工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、测试子系统。
工作区子系统的作用是将终端设备连接到信息插座上，包括信息插座、跳线、连接器等组件。
配线子系统的作用是在工作区子系统和干线子系统之间连接设备，包括水平电缆、配线架、跳线等组件。
干线子系统的作用是在不同建筑物之间提供高速数据传输，包括干线电缆、管道、桥架等组件。
综合布线系统线缆选择
摘要：本文就如何选择布线系统的线缆类型和判别线缆质量好坏的方法进行了探讨分析，对于保证布线系统的性能具有重要的借鉴作用。
关键词：线缆类型选择线缆质量
综合布线系统使用标准线缆和一系列专用的插座和交换设备，使得系统维护、升级和扩展非常方便，所以应用日益广泛。
在综合布线系统中，线缆的类型及质量对系统的性能起着决定性作用，下面就综合布线系统中线缆类型的选择和线缆质量好坏的判别进行分析探讨。
1.线缆类型选择
目前在综合布线系统中用得比较多的线缆是5类双绞线、超5类双绞线、6类双绞线和光纤，在这几类当中到底应该选择那一类，主要应该根据应用的需要和投入资金的多少来决定。
如果资金非常充裕，那么整个布线系统全部采用光纤是非常不错的选择，因为光纤的传输带宽是非常宽的，以光纤作为传输介质可以适应我们目前和未来几乎所有业务的需求，在未来几十年系统的传输介质都不用再更换。
但是全光纤系统的经济代价是非常高的，所以整个布线系统全部采用光纤很显然不是一个最优的解决方案。
一般来说，为了提高系统的性价比并且满足应用的需要，进行综合布线时干线采用光纤，到桌面采用双绞线就可以了。
对于5类双绞线、超5类双绞线、6类双绞线，从传输性能来讲，5类是最差的，现在新的系统已经基本不采用。
超5类和6类比较，当然6类传输性能更好一些，但是6类价格较之超5类昂贵，而且系统是专用的，各个厂商的元件都有其独特的设计和性能指标，不同厂商的元件互通性的可能性很小；另外由于6类的测试余量小于超5类，因此对施工工艺要求高，不规范的安装步骤，不到位的管理体制，都会对6类布线的物理性能和电气性能
带来影响，有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
综合上述的原因，建议采用超5类，因为超5类价格相对6类要便宜，各个厂家的产品相互兼容性好，施工难度也低，最重要的一点，超5类支持100Mbit/s的速率，这对于到桌面的应用足够了。
超5类双绞线有屏蔽和非屏蔽两类，如果传输信号频率小于30MHZ，而且综合布线区域内存在的电磁干扰场强低于每米3伏，可选用非屏蔽线，否则应选用屏蔽线，或采用屏蔽的措施。
将缆线布放在金属管或线槽中并确保接地，或者增加电缆和干扰源的间距，都能起到屏蔽的作用。
实际上在工程中，干扰场强每米大于3伏的情况很少，可以说90%的场合都是低于每米3伏。
因此并不建议大家盲目选用屏蔽线，而要从实际情况出发。
因为使用屏蔽线会使工程造价提升不少。
对于高于每米3伏的地方，采取一定的屏蔽措施，也能有效降低干扰源的影响。
2.线缆质量好坏的判别
从目前实际情况来看，市场上产品质量良莠不齐，所以有必要探讨一下线缆质量好坏的判别方法。
2.1 双绞线质量好坏的判别
双绞线的类型可以通过网线上的标注来识别，如标有“CAT5”字样的说明为5类双绞线；5E字样的为超5类；标有“CAT6”的字样则一般为6类线。
双绞线质量的好坏可以经过以下几个步骤来进行判别:
2.1.1 测试双绞线塑料外皮的物理特性
双绞线塑料外皮的质量的虽然与双绞线的传输能力没有直接关系，但是它能从侧面反映双绞线整体质量的好坏。
通过以下几个方面的测试可以判断双绞线塑料外皮的质量：
（1）测试一下双绞线塑料外皮的弹性，把一段双绞线对折，如果双绞线能立即弹回，说明
质量较好。
（2）为了保证连接安全，质量较好的双绞线塑料外皮具有较强的抗拉性，可以自己实际用手试一试。
（3）质量较好的双绞线塑料外皮具有抗燃性，当你把双绞线塑料外皮移开明火以后，如果塑料外皮能自己停止燃烧，说明具有较好的抗燃性。
（4）进行高温测试，把双绞线放到摄氏35度到摄氏40度的环境中，如果塑料外皮没有变软，说明质量较好。
2.1.2 测试双绞线的金属部分
双绞线金属部分对双绞线的传输性能有着最直接的影响，质量好的双绞线金属部分应该使用铜，而劣质的双绞线为了降低成本，一般采用的不是真正的铜芯，而是一种参杂了铁、铝的混合导线。
如果双绞线手感饱满，可以任意弯曲，铜芯不软也不硬，说明质量较好；如果手感偏硬，网线有凹陷感，打开之后线与线之间的绞合密度较差，说明产品质量低劣。
也可以利用吸铁石来判断双绞线金属部分的质量，具体的做法是：首先在双绞线的8根导线中随便截取几根，每根大概1—2厘米，作为样品；然后用吸铁石靠近这些样品，如果这些样品能被吸铁石吸附，说明导线中掺入了其他金属，如果样品不能被吸铁石吸附，说明导线是纯铜。
因为磁铁除了吸铁外还能吸引镍、钴、铝等金属，劣质双绞线中由于搀入了其他金属所以才会被吸起来，而铜芯的双绞线则不会。
另外，对于屏蔽双绞线还要注意在导线与外皮之间应有一层薄薄的绝缘材料和一层金属网，并且对应的水晶头应该用金属箔包裹。
2.1.3 双绞线传输速率的测试
在市场上有些厂商将用于3类线的导线封装在印有5类或超5类双绞线字样的绝缘塑料皮中出售，上述的测试很难分辨出来，这时建议先购买一段在系统中进行实际测试。
剪取100m
的双绞线（需要两段），用两根双绞线连接两台计算机，确保网络连接正常并建立测试用文件，然后在WinNT/2000中进行测试，测试过程如下：
（1）测试数据的捕获
首先在WinNT/2000上运行test.bat批处理文件，然后打开“网络监视器”，接下来选择“捕获”—“开始”，即可启动网络监视器，最后选择“捕获”—“停止”命令，即可停止对网络系统的监视。
（2）计算网线的最高数据传输速率
只要选择“每秒字节数”和“网络利用”两个参数就可以计算出双绞线最高数据传输速率。
最后要注意，在进行传输速率测试时，双绞线的长度应为100米的标准长度，否则测出的数据没有任何实用意义。
2.2 光纤质量的检测
在综合布线工程中，光纤的质量是很重要的，因此施工前必须对其质量进行必要的检测，一般采用光时域反射仪进行测试。
光时域反射仪体积小，操作简单，不需要其他仪表配合，只需要在光纤的一端测试，是工程检测中很重要的测试仪表。
光时域反射仪主要有以下几个方面的功能：
（1）可以检测整个光纤线路的衰减并能提供和长度有关的衰减细节；
（2）能准确判断故障点的位置；
（3）检测光纤的长度；
（4）能自动存储和打印测量结果；
根据光时域反射仪示波器上显示的扫描波形可以对光纤的质量进行判断，好的光纤损耗小，扫描波形曲线下降缓慢且平坦；差的光纤损耗大，断裂的光纤损耗更大，扫描波形曲线下降很快且陡峭。
利用光时域反射仪可以很方便地挑选出质量良好的光纤，从而可以确保综合布
线系统的性能。
3.结语
布线是信息网络系统的关键环节之一，它的重要性不言而喻，因布线系统线缆选择不当和线缆质量不好，使得系统性价比下降和网络性能不良，在布线系统中是比较常见的，因此布线系统施工之前必须根据实际选择合适的线缆类型和质量良好的线缆，这样才能保证信息网络具有高质量高性能，满足用户的需求。
参考文献:
［1］禹禄君.综合布线技术实用教程.电子工业出版社，2007.
［2］余明辉等.综合布线技术与工程. 高等教育出版社，2004 .
［3］黄振华. 网络综合布线工程新技术及标准实用手册. 科大电子出版社，2004.
