网络工程实验一组网实验报告

一、实验目的本次实验旨在通过实际操作，让学生掌握校园网的设计、搭建和调试方法，提高学生网络设备的配置能力和网络规划能力。

通过本次实验，学生能够了解校园网的组成、工作原理以及网络设备的基本配置方法，为今后从事网络工程和管理工作打下坚实基础。

二、实验环境及设备1. 硬件设备：- 2台路由器（华为AR2200）- 2台交换机（华为S5700）- 3台PC机（用于模拟终端）- 网线若干2. 软件设备：- Windows Server 2012操作系统- 华为eSight网络管理系统三、实验内容1. 校园网设计根据实验要求，设计一个包含总校和分校的校园网。

总校共有20台计算机，分校分为两个局域网，分别有10台计算机。

校园网采用C类网段210.100.10.0，总校和分校各有一台路由器及一台交换机。

2. 子网划分根据IP地址分配原则，将校园网划分为总校局域网、分校局域网A和分校局域网B。

- 总校局域网：210.100.10.0/24- IP地址范围：210.100.10.1-210.100.10.254- 子网掩码：255.255.255.0- 分校局域网A：210.100.11.0/24- IP地址范围：210.100.11.1-210.100.11.254- 子网掩码：255.255.255.0- 分校局域网B：210.100.12.0/24- IP地址范围：210.100.12.1-210.100.12.254- 子网掩码：255.255.255.03. 网络拓扑图根据实验要求，绘制校园网网络拓扑图，包括总校和分校的局域网、路由器、交换机以及PC机的连接关系。

4. 网络设备配置（1）路由器配置1）配置总校路由器：- 配置接口IP地址：210.100.10.1/24- 配置默认网关：210.100.11.1- 配置VLAN接口：VLAN10，IP地址210.100.10.1/242）配置分校路由器：- 配置接口IP地址：210.100.11.1/24- 配置默认网关：210.100.10.1- 配置VLAN接口：VLAN20，IP地址210.100.11.1/24- 配置VLAN接口：VLAN30，IP地址210.100.12.1/24（2）交换机配置1）配置总校交换机：- 配置VLAN10，设置端口1-20为VLAN10成员- 配置VLAN20，设置端口21-40为VLAN20成员2）配置分校交换机：- 配置VLAN20，设置端口1-10为VLAN20成员- 配置VLAN30，设置端口11-20为VLAN30成员5. 网络调试（1）测试总校局域网内主机之间通信- 在总校局域网内任意两台主机之间ping通，验证局域网内通信正常。

组网的实验报告组网的实验报告一、引言网络通信在现代社会中扮演着重要的角色，它使得信息的传递和共享变得更加便捷和高效。

为了实现网络通信，组网是必不可少的一环。

本实验旨在通过构建一个小型局域网，探索和理解组网的基本原理和技术。

二、实验目的1. 理解组网的基本概念和原理；2. 掌握组网的常用拓扑结构和设备配置方法；3. 学习使用网络设备进行连接和配置。

三、实验环境和工具1. 实验环境：一台个人电脑、多台路由器和交换机、若干台计算机；2. 实验工具：网络模拟软件Packet Tracer。

四、实验步骤和结果1. 设计网络拓扑结构在实验开始前，我们首先设计了一个简单的网络拓扑结构。

该结构包括一个核心交换机、两个分布式交换机和多台主机。

核心交换机用于连接不同的分布式交换机，而分布式交换机则连接各个主机。

2. 连接网络设备根据设计，我们将各个设备进行连接。

首先，将核心交换机与两个分布式交换机连接，使用网线将它们的端口相连。

然后，将各个分布式交换机与主机连接，确保每个主机都能与分布式交换机相连。

3. 配置网络设备在连接完成后，我们开始配置网络设备。

首先，对核心交换机进行配置，设置其IP地址和子网掩码。

然后，对分布式交换机进行配置，同样设置其IP地址和子网掩码。

最后，对每个主机进行配置，确保它们能够与交换机进行通信。

4. 测试网络连接在配置完成后，我们进行了网络连接的测试。

通过在每台主机上打开浏览器，输入另一台主机的IP地址，我们能够成功地进行通信。

此外，我们还测试了网络的稳定性和传输速度，结果表明网络连接良好且传输速度较快。

五、实验总结通过本次实验，我们深入了解了组网的基本原理和技术。

我们学会了设计和连接网络拓扑结构，并且掌握了网络设备的配置方法。

此外，我们还通过实际测试，验证了网络连接的稳定性和传输速度。

通过这次实验，我们对组网有了更深入的理解，并且对网络通信的重要性有了更加直观的认识。

六、实验心得本次实验让我对组网有了更深入的认识，我明白了组网是网络通信的基础，只有通过合理的拓扑结构和设备配置，才能实现高效的网络通信。

一、实习背景随着互联网技术的飞速发展，网络在各个领域都扮演着越来越重要的角色。

为了更好地了解网络组网技术，提升自身技能，我在某知名企业进行了为期一个月的组网实习。

在这段时间里，我深入了解了网络组网的基本原理、实施方法以及维护技巧。

二、实习内容1. 网络组网基础知识在实习期间，我首先学习了网络组网的基本概念、网络拓扑结构、网络协议等基础知识。

通过学习，我对网络组网有了初步的认识，了解了不同网络设备的功能和作用。

2. 网络设备配置与调试在实习过程中，我参与了企业内部网络设备的配置与调试工作。

我学习了如何使用网络设备进行IP地址分配、路由配置、交换机VLAN划分等操作，并掌握了一些网络故障排查方法。

3. 网络安全与防护网络安全是网络组网中的重要环节。

在实习期间，我学习了网络安全的基本知识，了解了常见的安全威胁和防护措施。

同时，我还参与了企业内部网络的安全配置与监控工作。

4. 实际项目实施在实习期间，我参与了一个实际的网络组网项目。

在项目经理的指导下，我负责了部分网络设备的配置与调试工作。

通过实际操作，我更加深入地了解了网络组网的全过程。

三、实习收获1. 提升了网络组网基础知识通过实习，我对网络组网的基本概念、原理和设备有了更加深入的了解，为今后的工作打下了坚实的基础。

2. 掌握了网络设备配置与调试技能在实习过程中，我学会了如何配置和调试网络设备，提高了自己的动手能力。

3. 学会了网络安全与防护技巧网络安全是网络组网中的关键环节。

通过实习，我掌握了网络安全的基本知识，为今后的工作提供了保障。

4. 增强了团队协作能力在实习期间，我与团队成员共同完成了网络组网项目，锻炼了自己的团队协作能力。

四、实习体会1. 理论与实践相结合实习过程中，我深刻体会到了理论与实践相结合的重要性。

只有将所学知识运用到实际工作中，才能真正提高自己的技能。

2. 持续学习网络技术发展迅速，作为一名网络工程师，要时刻保持学习的态度，不断更新自己的知识储备。

工程学院计算机科学与工程系组网技术与网络工程实验报告册学期： ___________________________课程： ___________________________专业： ___________________________班级： ___________________________学号： ___________________________姓名： ___________________________指导教师： ___________________________目录实验一路由器基本配置命令 (1)实验二配置文件与IOS文件的管理 (3)实验三标准ACL. (5)实验四扩展ACL. (8)实验五常规静态路由和缺省路由配置 (11)实验六汇总、负载分担及浮动静态路由配置. (14)实验七RIPV2 的配置. (17)实验八点到点链路OSPF配置 (20)实验九广播网络OSPF配置 (23)实验十交换机基本配置 (25)实验十一VLAN 配置. (27)实验十二VLAN 主干道配置 (29)实验十三VLAN 间路由配置 (31)一、实验学时：2学时二、实验目的1.认识路由器的软件和硬件组成；2.掌握对路由器进行初始配置的步骤和方法;3.掌握常用IOS配置命令的用法。

三、实验任务练习常用IOS配置命令的用法。

四、实验设备PC终端一台，路由器模拟软件Dyn amipsGUI—套，路由器一台五、实验环境六、实验步骤1.按照图1所示设计、编写DynamipsGUI所需要的.NET文件。

2.通过DynamipsGUI运行编写好的.NET网络拓扑文件。

3.通过Telnet客户端程序连接到模拟路由器的控制台。

4.练习常用的路由器配置命令。

5.将PC机与真实路由器相连，将上述命令再练习一下，试比较一下在模拟器上的命令与真实路由器上的命令的异同。

七、思考题1.PC机与路由器相连时所使用的双绞线是直通线还是交叉线？实验路由器基本配置命令实验环境如图1所示图1实验环境2.路由器由哪些软件和硬件组成?3.本实验用到了哪些配置模式?实验二配置文件与IOS文件的管理一、实验学时：2学时二、实验目的1.掌握利用TFTP服务器对路由器的IOS映像文件管理的方法；2.掌握利用TFTP I艮务器对路由器的配置文件管理的方法。

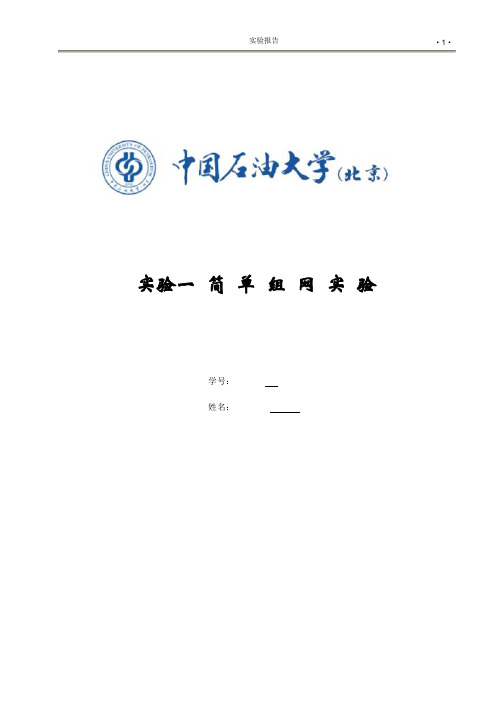

实验一简单组网实验学号：_______ ______姓名：________ _1.简单描述每组的路由器的交换机设备情况（包括型号和端口情况）。

2.查看每组的各PC机包括几块网卡，每个网卡的型号是什么？防火墙有没有启动？3．按实验组网图设置IP地址和子网掩码，并关闭防火墙。

每个人都在自己机器上测试到同组的其它主机的连通性，并填写下表。

口是什么口，连接路由器或交换机端的口叫什么口？5．设置各PC机的网关地址，在路由器上，设置相应以太接口的地址。

设置完成后，每个人都在自己机器上测试到同组的其它主机的连通性，并填写下表。

7.总结：网关的作用，并说明本次实验中有几个局域网，各个局域网的网络号和网关分别是多少？8.写出标准568A和568B的线序。

9.写出制作网线的步骤。

10.说明下列交换机配置命令的含义。

<Quildway>system-view[Quildway]syaname S3526[S3526]inter e 0/1[S3526 Ethernet0/1]description to Router[S3526 Ethernet0/1]speed auto[S3526 Ethernet0/1]duplex full[S3526 Ethernet0/1]quit[S3526] display interface e 0/111.说明下列路由器配置命令的含义。

[Router]sysname RouterA[RouterA]interface e0[RouterA Ethernet0]ip address 192.168.1.124 [RouterA Ethernet0]speed 1000[RouterA Ethernet0]mtu 1500[RouterA Ethernet0]display interface e0 12.写出可用于私有网络的三个保留网段。

13.简述路由器的用途的原理。

14.查阅相关资料，说明交换机和路由器的不同之处。

组网技术实验报告组网技术实验报告引言：在当今信息时代，网络已经成为人们生活和工作中不可或缺的一部分。

而组网技术作为网络建设的基础，对于实现高效、稳定的网络通信起着重要的作用。

本实验旨在探索和研究不同的组网技术，并通过实际操作和测试来验证其效果和可行性。

一、局域网技术1.以太网以太网是一种最常见和广泛使用的局域网技术。

通过以太网，我们可以将多台计算机连接到一个局域网中，实现文件共享和资源共享。

在实验中，我们使用了以太网交换机和网线来搭建局域网，通过测试发现，以太网具有较高的传输速度和稳定性。

2.无线局域网无线局域网是一种不需要通过网线连接的局域网技术。

通过无线路由器，我们可以实现无线网络覆盖，并让多台无线设备连接到网络中。

在实验中，我们使用了无线路由器和无线网卡来搭建无线局域网，通过测试发现，无线局域网具有便捷性和灵活性的优势。

二、广域网技术1.虚拟专用网虚拟专用网是一种通过公共网络（如互联网）搭建的安全私有网络。

通过虚拟专用网，我们可以在不同地理位置的办公室或分支机构之间建立安全的连接，实现资源共享和远程访问。

在实验中，我们使用了虚拟专用网技术来连接两个远程办公室，通过测试发现，虚拟专用网具有较高的安全性和可靠性。

2.光纤通信光纤通信是一种利用光纤传输数据的广域网技术。

相比传统的铜缆，光纤具有更高的传输速度和更远的传输距离。

在实验中，我们使用了光纤模块和光纤跳线来搭建光纤通信网络，通过测试发现，光纤通信具有较低的信号损耗和抗干扰能力。

三、数据中心网络技术1.软件定义网络软件定义网络是一种通过软件控制网络设备的网络技术。

通过软件定义网络，我们可以实现网络设备的集中管理和灵活配置，提高网络的可扩展性和可管理性。

在实验中，我们使用了软件定义网络控制器和交换机来搭建数据中心网络，通过测试发现，软件定义网络具有较高的灵活性和可控性。

2.网络虚拟化网络虚拟化是一种将物理网络资源划分为多个虚拟网络的技术。

通过网络虚拟化，我们可以实现多个虚拟网络之间的隔离和独立管理，提高网络资源的利用率和灵活性。

实用文档
实验一以太网组网
一、实验目的
1、正确识别双绞线的类型、类别和标记。

2、掌握两种网线（直通线和双绞线）的制作技术和简单测试方法。

3、熟悉网络实验室的物理布局和网状拓扑结构，认识交换机、路由器、防火墙
等网络设备。

二、实验内容
1、剪取适当长度的UTP，观察UTP绝缘外套上的标志，然后制作一根直通线或
交叉线。

2、使用网络电缆测试仪对制作的网线进行测试，观察结果。

3、仔细观察网络实验室的物理布局，认识各种网络设备。

三、实验设备
制作网线是需要的设备：适当长度的UTP网线1条，RJ-45连接头2个，AMP 压线钳1把，简单电缆测试仪1个，剥线刀1个。

四、实验原理
RJ-45接线方式规定如下：
568B：白橙-橙-白绿-蓝-白蓝-绿-白棕-棕
直通线是指线缆两端遵守相同的线序标准，直通线通常用于不同类型的网络设备之间。

如PC-交换机，交换机-路由器。

交叉线是指双绞线两端的发送线与接收线交叉相连，要求双绞线两端连线一定要进行交叉。

在制作交叉线时，一端为T568A线序标准，而另一端为T568B。

交叉线序用于同一种类型的网络设备之间的连接。

五、实验总结
1、在用剥先刀剥线时，最好是把线伸进去2cm。

2、在把排好序的线往RJ-45接头中塞时，把线剪到1cm,再往进塞。

3、在用简单电缆测试仪测试网线是否做好连通时，看指示灯是否从1亮到8。

如果是，则表示网线连通了。

一、实习背景随着信息技术的飞速发展，网络已经成为现代社会不可或缺的一部分。

为了更好地掌握网络技术，提升自身实践能力，我于XX年XX月XX日至XX年XX月XX月在XX公司进行了为期一个月的组网实习。

此次实习让我对组网技术有了更深入的了解，对网络设备的配置与维护有了更丰富的实践经验。

二、实习目的1. 理解组网的基本概念和原理，掌握组网技术的基本流程。

2. 学习网络设备的配置与维护，提高实际操作能力。

3. 培养团队合作精神，提升沟通协调能力。

三、实习内容1. 网络基础知识学习：在实习初期，我重点学习了网络基础知识，包括OSI七层模型、TCP/IP协议、网络拓扑结构等。

通过学习，我对网络的构成和运行原理有了初步的认识。

2. 网络设备操作：在导师的指导下，我学习了如何操作路由器、交换机等网络设备。

我熟练掌握了设备的配置方法，包括VLAN划分、路由协议配置、安全策略设置等。

3. 网络故障排查：在实习过程中，我参与了多个网络故障排查项目。

通过实际操作，我学会了如何使用ping、tracert等工具进行故障定位，并掌握了常用的故障处理方法。

4. 组网项目实践：在导师的带领下，我参与了公司内部网络的组网项目。

从需求分析、方案设计到设备选型、施工部署，我全程参与了项目的实施。

通过这个项目，我对组网的全过程有了更深入的了解。

四、实习收获1. 专业知识提升：通过实习，我对网络技术有了更全面的认识，掌握了组网的基本原理和操作技能。

同时，我还学习了网络设备的配置与维护，为今后的工作打下了坚实的基础。

2. 实践能力提高：在实习过程中，我参与了多个实际项目，积累了丰富的实践经验。

我学会了如何分析问题、解决问题，提高了自己的实际操作能力。

3. 团队合作精神：在实习过程中，我与团队成员共同完成了多个项目。

通过沟通与协作，我学会了如何与他人合作，提升了团队协作能力。

4. 沟通协调能力：在实习过程中，我需要与不同部门的人员进行沟通，协调项目进度。

一、实习目的本次组网实习旨在通过实际操作，掌握组网的基本原理、技术和方法，提高动手能力和实际应用能力。

通过实习，使学生能够熟练掌握以下内容：1. 组网设备的选择和配置；2. 局域网和广域网的组建；3. 网络设备的连接和调试；4. 网络安全策略的制定和实施；5. 网络性能的优化和故障排除。

二、实习时间与地点实习时间：2021年6月1日至2021年6月5日实习地点：XX学院计算机网络实验室三、实习内容1. 组网设备的选择和配置（1）根据实习要求，选择合适的组网设备，如交换机、路由器、网线等。

（2）了解组网设备的性能参数，如端口数量、传输速率、支持协议等。

（3）根据实际需求，配置交换机和路由器，如设置IP地址、子网掩码、路由协议等。

2. 局域网和广域网的组建（1）了解局域网和广域网的基本概念、结构和特点。

（2）根据实际需求，设计局域网和广域网的拓扑结构。

（3）连接交换机和路由器，实现局域网和广域网的互联互通。

3. 网络设备的连接和调试（1）熟悉网线、光纤等网络设备的连接方法和注意事项。

（2）根据实际需求，连接网络设备，如交换机、路由器、服务器等。

（3）调试网络设备，确保网络正常运行。

4. 网络安全策略的制定和实施（1）了解网络安全的基本概念和常用技术。

（2）根据实际需求，制定网络安全策略，如防火墙配置、入侵检测等。

（3）实施网络安全策略，确保网络系统安全稳定。

5. 网络性能的优化和故障排除（1）了解网络性能优化方法，如带宽管理、流量控制等。

（2）根据实际需求，优化网络性能，提高网络传输速率。

（3）排除网络故障，如设备故障、线路故障等。

四、实习体会与收获1. 通过本次实习，我对组网的基本原理、技术和方法有了更加深入的了解，提高了自己的动手能力和实际应用能力。

2. 在实习过程中，我学会了如何选择合适的组网设备、配置网络设备、连接网络设备，以及制定和实施网络安全策略。

3. 通过实习，我明白了网络性能优化和故障排除的重要性，学会了如何解决实际问题。

简单组网实验报告简单组网实验报告一、实验目的本次实验的目的是通过简单的组网实验，了解计算机网络的基本概念、组网原理和网络通信过程，同时掌握一些基本的网络配置和故障排除技巧。

二、实验环境本次实验使用了两台计算机，分别为主机A和主机B。

主机A使用Windows操作系统，主机B使用Linux操作系统。

三、实验过程1. 确定IP地址和子网掩码首先，我们需要确定主机A和主机B的IP地址和子网掩码。

IP地址是用于在网络中唯一标识一个主机的地址，而子网掩码用于确定网络地址和主机地址的边界。

在本次实验中，我们选择了私有IP地址范围，主机A的IP地址为192.168.1.1，子网掩码为255.255.255.0；主机B的IP地址为192.168.1.2，子网掩码为255.255.255.0。

2. 连接主机A和主机B接下来，我们需要将主机A和主机B通过网络线缆连接起来。

一般情况下，我们可以使用以太网线缆将两台计算机连接在一起。

在本次实验中，我们使用了一根直通网线将主机A的网卡与主机B的网卡相连。

确保网线连接牢固，并且插入正确的网卡接口。

3. 配置网络参数为了实现主机A和主机B之间的通信，我们需要配置网络参数。

在Windows 操作系统下，我们可以通过以下步骤进行配置：- 打开“控制面板”，找到“网络和共享中心”。

- 点击“更改适配器设置”，找到与网络连接对应的网卡。

- 右键点击网卡，选择“属性”。

- 在弹出的窗口中，选择“Internet协议版本4（TCP/IPv4）”，点击“属性”。

- 在弹出的窗口中，选择“使用下面的IP地址”。

- 输入主机A的IP地址和子网掩码，点击“确定”。

在Linux操作系统下，我们可以通过以下命令进行配置：- 打开终端，输入命令“sudo vi /etc/network/interfaces”。

- 在打开的文件中，找到对应网卡的配置信息。

- 修改IP地址和子网掩码，保存文件并退出。

4. 进行网络通信测试配置完成后，我们可以进行网络通信测试，以确保主机A和主机B之间可以正常通信。
