网络工程实验报告 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】

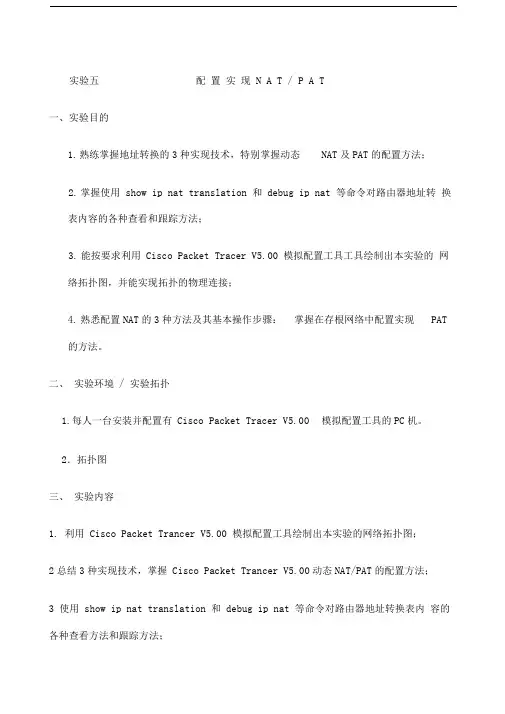

实验五配置实现N A T/P A T
一、实验目的
1.熟练掌握地址转换的3种实现技术,特别掌握动态NAT及PAT的配置方法;
2.掌握使用show ip nat translation 和debug ip nat 等命令对路由器地址
转换表内容的各种查看和跟踪方法;
3.能按要求利用Cisco Packet Tracer 模拟配置工具工具绘制出本实验的网络
拓扑图,并能实现拓扑的物理连接;
4.熟悉配置NAT的3种方法及其基本操作步骤:掌握在存根网络中配置实现
PAT的方法。
二、实验环境/实验拓扑
1.每人一台安装并配置有Cisco Packet Tracer 模拟配置工具的PC机。
2.拓扑图
三、实验内容
1. 利用Cisco Packet Trancer 模拟配置工具绘制出本实验的网络拓扑图;
2总结3种实现技术,掌握Cisco Packet Trancer 动态NAT/PAT的配置方法;
3使用show ip nat translation 和debug ip nat 等命令对路由器地址转换表内
容的各种查看方法和跟踪方法;
4.在路由器上利用show ipinterface brief命令查看各个端口的信息:
5.利用ping,traceroute,telnet,debug等相关命令,进行网络连通性检查和配置结果测试。
四、实验步骤:
Step1:选择添加3个2620XM路由器设备至逻辑工作空间;
(提示:2620XM路由器需要断电后接插WIC-2T模块才有广域网互联用的高速同步
串口)
Step2:将Router0路由器的主机名命名为London;将Router1路由器的主机名命名为Florence;将Router2路由器的主机名命名为Denver;
Step3:配置Florence的enable口令及VTY线路密码;
(提示:将enable password设为shzu、将enable secret设为cisco、将VTY线路密码设为cisco)
Step4:查看当前Florence路由器的配置文件内容(内存信息)并记录下来。
(提示:用show run命令,注意区分各种密码)
Step5:用正确的连接线缆将London的Serial0/1端口连接到Florence的
Serial0/0端口;
(提示:注意DCE/DTE端的划分:本题设定London路由器不提供时钟速率,即:
时钟频率在Florence的Serial0/0端口上配)
Step6:用正确的连接线缆将Florence的Serial0/1端口连接到Denver的
Serial0/0端口;
(提示:注意DCE/DTE端的划分:本题设定Florence路由器提供时钟速率,即:
时钟频率在Florence的Serial0/1端口上配)
Step7:分别查看当前London、Florence、Denver路由器的路由表状态并记录下
来。
(提示:注意路由表项类型字符、管理距离/度量值)
Step8:配置London的Serial0/1端口;(IP地址、子网掩码、封装WAN协议帧格式、激活端口)
Ste
p9:配置Florence的Serial0/0端口;(时钟频率、IP地址、子网掩码、封装WAN 协议帧格式、激活端口)
Ste
p10:配置Florence的Serial0/1端口;(时钟频率、IP地址、子网掩码、封装WAN协议帧格式、激活端口)
Ste p11:配置Denver的Serial0/0端口;(IP地址、子网掩码、封装WAN协议帧格式、激活端口)
Ste p12:配置Denver的本地回环Loopback0端口;(IP地址、子网掩码、激活端口)
Ste
p13:测试相邻路由器设备节点的连通性。
Step14:分别查看当前3台路由器的路由表状态并记录下来。
(提示:注意路由表项类型字符、管理距离/度量值)
Step15:配置London的默认静态路由表项;
Step16:查看当前London路由器的路由表状态并记录下来。
(提示:用show ip route命令及show ip protocols命令。注意路由表项的类型、度量值等细节信息)
Ste p17:配置Florence的默认静态路由;
Step18:查看当前Florence路由器的路由表状态并记录下来。
(提示:用show ip route命令及show ip protocols命令。注意路由表项的类型、度量值等细节信息)
Step19:配置Denver路由器(模拟作为互联网上某个ISP的设备)上的一条指回Florence路由器内部网络的静态路由;
用ip route命令,注意子网掩码)
Step20:查看当前Denver路由器的路由表状态并记录下来。
(提示:用show ip route命令及show ip protocols命令。注意路由表项的类型、度量值等细节信息)
答:还不能识别.
Step22:分别将Florence路由器的Serial0/0端口、Serial0/1端口配置为NAT的内部接口和外部接口。
(提示:进入端口子模式用ip nat inside命令、ip nat outside命令)
(提示:用ip nat inside source static命令)
答:配置了静态NAT,可以被识别。
Step25:查看当前Florence路由器的NAT状态信息并记录下来。
(提示:用show ip nat translations命令及debug ip nat命令。注意路由表项的细节信息,尤其是管理距离/度量值)
(提示:先定义地址池,再定义一个标准ACL访问控制列表,最后让该列表动态使用地址池中的合法地址)
Step28:查看当前Florence路由器的NAT状态信息并记录下来。
(提示:用show ip nat translations命令及debug ip nat命令)
答:大于4个的时候就ping不通了,因为在前面的那个vty处的端口数设定的就是4个。
