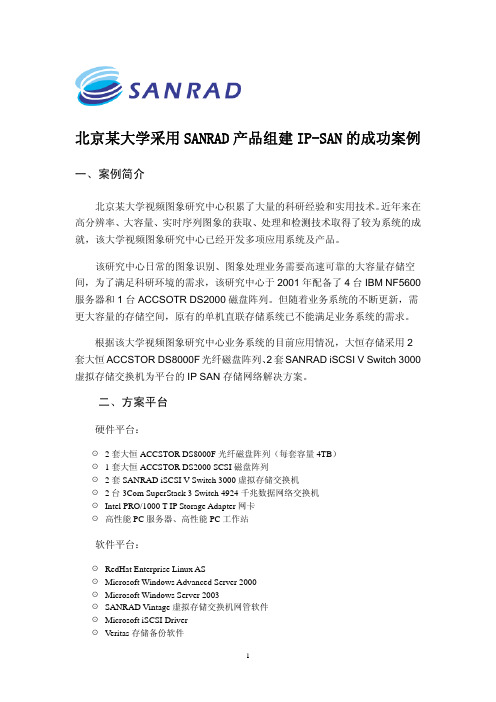

北京某大学采用SANRAD产品组建IP-SAN的成功案例
北京某大学采用SANRAD产品组建IP-SAN的成功案例一、案例简介北京某大学视频图象研究中心积累了大量的科研经验和实用技术。
近年来在高分辨率、大容量、实时序列图象的获取、处理和检测技术取得了较为系统的成就，该大学视频图象研究中心已经开发多项应用系统及产品。
该研究中心日常的图象识别、图象处理业务需要高速可靠的大容量存储空间，为了满足科研环境的需求，该研究中心于2001年配备了4台IBM NF5600服务器和1台ACCSOTR DS2000磁盘阵列。
但随着业务系统的不断更新，需更大容量的存储空间，原有的单机直联存储系统已不能满足业务系统的需求。
根据该大学视频图象研究中心业务系统的目前应用情况，大恒存储采用2套大恒ACCSTOR DS8000F光纤磁盘阵列、2套SANRAD iSCSI V Switch 3000虚拟存储交换机为平台的IP SAN存储网络解决方案。
二、方案平台硬件平台：☉ 2套大恒ACCSTOR DS8000F光纤磁盘阵列（每套容量4TB）☉ 1套大恒ACCSTOR DS2000 SCSI磁盘阵列☉ 2套SANRAD iSCSI V Switch 3000虚拟存储交换机☉ 2台3Com SuperStack 3 Switch 4924千兆数据网络交换机☉ Intel PRO/1000 T IP Storage Adapter网卡☉ 高性能PC服务器、高性能PC工作站软件平台：☉ RedHat Enterprise Linux AS☉ Microsoft Windows Advanced Server 2000☉ Microsoft Windows Server 2003☉ SANRAD Vintage虚拟存储交换机网管软件☉Microsoft iSCSI Driver☉ Veritas存储备份软件三、案例拓扑四、案例说明IP存储就是使用IP，而不是光纤通道，把服务器与存储设备连接起来的技术，除了标准已获通过的iSCSI，还有FCIP、iFCP等正在制定的标准。
任务2-1：在Windows Server 中搭建SAN 存储服务(iSCSI)[共9页]
![任务2-1：在Windows Server 中搭建SAN 存储服务(iSCSI)[共9页]](https://img.taocdn.com/s1/m/f39b5bfc3169a4517623a399.png)
项目2 云计算存储架构部署2.4.6 NAS 存储系统扩展应用FreeNAS 是网络附属存储（NAS）服务专用操作系统（FreeBSD 的简化版）。
基于m0n0wall 防火墙，该系统通过提供磁盘管理及RAID 软件，可让用户将PC 转换为NAS 服务器，支持FTP、NFS、RSYNC、CIFS、AFP、UNISON、SSH 协议，旨在让人们重新使用旧硬件。
FreeNAS 是开源的NAS 服务器，它可以将一台普通PC 变成网络存储服务器。
该软件基于FreeBSD、Samba 及PHP，通过浏览器方便地配置与管理，支持CIFS、NFS、HTTP/DAV 和FTP 功能，含有多种软RAID 模式供用户选择。
用户可通过Windows、Macs、FTP、SSH 及网络文件系统（NFS）来访问存储服务器。
FreeNAS 可被安装于硬盘或移动介质上，占用较小的磁盘空间。
FreeNAS 系统参数配置界面如图2-30所示。
图2-30 FreeNAS 系统参数配置界面2.5 项目实施任务2-1：在Windows Server 中搭建SAN 存储服务（iSCSI）SAN 主要包含FC SAN 和IP SAN 两种。
FC SAN 的网络介质为光纤通道（Fibre Channel），而IP SAN 使用标准的以太网。
采用IP SAN 可以将SAN 为服务器提供的共享特性以及IP 网络的易用性很好地结合在一起，并且为用户提供了类似服务器本地存储的较高性能体验。
SAN 是一种进行块级服务的存储架构，一直以来，光纤通道SAN 发展相对迅速，因此许多用户认为只能通过光纤通道来实现SAN，实际上，通过传统的以太网仍然可以构建SAN，那就是IP SAN。
1．任务目标（1）实现Windows Storage Server 安装；（2）在Windows Server 中搭建SAN 存储服务（iSCSI）。
2．任务内容本任务要求管理员在服务器上搭建SAN 存储服务，具体内容为： （1）Windows Storage Server 安装；（2）系统服务配置；（3）在iSCSI 存储服务器上创建目标； （4）创建虚拟磁盘并连接iSCSI 目标； （5）在工作站上连接iSCSI 磁盘； （6）在iSCSI 服务器上为磁盘扩容； （7）在工作站上刷新磁盘扩展卷； （8）在服务器上创建快照。
网络存储技术应用项目16基于iSCSI传输的配置与管理
项目背景
• 考虑到磁盘空间增长速率和服务器有限的硬盘接口数量，而存储服务 器拥有更多的磁盘盘位，可根据服务器磁盘空间需求来提供磁盘租用 服务，因此存储工程师建议本次服务器的磁盘空间统一由网络存储服 务器提供。而且，后续服务器磁盘空间的在线升级、数据的统一备份 与管理都交由存储服务器完成，实现数据统一管理。 • 为确保公司各业务服务器升级顺利，本次拟先尝试先在FTP服务器上 做测试。
• 其中，最常用的为IP地址和IQN。ห้องสมุดไป่ตู้
iSCSI操作步骤
• 服务器安装iSCSI目标服务
• 服务器创建iSCSI硬盘并指定参数
• 客户端使用iSCSI发起程序连接iSCSI硬盘
项目背景
• 公司4台服务器分别为财务系统服务器、FTP服务器、WEB服务器、办 公系统，各系统均采用了SQL Server 2012服务器存储数据。由于数 据增长较快，各服务器都出现磁盘空间不足，存储空间的升级已经列 入近期计划。 • 网络管理员反馈各服务器升级会中断业务，它需要关闭服务器并安装 新硬盘，然后再将数据库迁移到新的磁盘空间上，业务才能重新运行。
iSCSI组件
• 在IP SAN的标准中，除了标准已获通过的iSCSI,还有FCIP、iFCP等协 议标准。其中iSCSI发展是最快的，它已经成为IP存储技术的一个典 型代表。基于iSCSI的SAN的目的就是要使用本地iSCSI导向器 （Initiator）和iSCSI目标（Target）之间来建立SAN。 • iSCSI的两个组件如下：
– 目标（Target，服务端）：存储设备上的iSCSI服务，用于转换TCP/IP包 中的SCSI命令和数据，服务端的端口号默认为3260； – 发起方（Initiator，客户端）：iSCSI客户端软件，一般安装在应用服 务器上，它接收应用层的SCSI请求，并将SCSI命令和数据封装到TCP/IP 包中发送到IP网络中。
FreeNAS安装与应用——应用篇 iSCSI的使用
FreeNAS安装与应用——应用篇iSCSI的使用在浏览器中打开FreeNAS WebGUI，进入Services: iSCSI Target界面1、点击Extent右侧加号按钮在Services: iSCSI Target: Extent: Add界面中，点击Path右侧按钮，打开安装路径对话框，点击r5disk，此时路径为/mnt/r5disk/，点击OK按钮。
在Path路径/mnt/r5disk/后面输入extent0，形成一个extent0文件，该文件将被作为磁盘驱动器使用，在File size输入该文件的大小，即驱动器大小，我们输入10000，最大不能超过磁盘大小，点击add按钮。
点击Apply changes按钮。
2、点击Target右侧加号按钮，进入Services: iSCSI Target: Target: Add界面，Storage中勾选extent0，Authorised network中输入可以使用该iSCSI的网段，这里为192.168.1.0/24，点击add按钮。
在Services: iSCSI Target界面中，点击Apply changes按钮。
3、在Services: iSCSI Target界面中，勾选Enable，点击Save and Restart按钮。
至此，iSCSI配置完毕，已经可以使用了。
4、在我们的PC或服务器中安装微软Microsoft iSCSI Initiator在Services: iSCSI Target中我们复制并记下Target Name （bsd.iscsi-target:target0），运行Microsoft iSCSI Initiator，点击General选项卡中Change…按钮，填入Target Name，点击OK。
在Discovery选项卡Target Portals中，点击add按钮，填入FreeNAS IP地址，本例为192.168.1.200（注意保持PC或服务器和FreeNAS在同一网段中），点击OK在Targets选项卡中，选中Target Name，点击Log ON…按钮，点击Log On to Target对话框中OK按钮，点击确定5、打开PC或服务器磁盘管理窗口，看看发现什么了，有一个新的磁盘出现，如同本地磁盘一样，你可以对他分区，可以格式化，完全如同本地磁盘一样的使用。
如何建立对IP SAN存储系统iSCSI的连接
如何建立对IP-SAN存储系统ISCSI的连接IP SAN对ISCSI的连接，是将存储设备的存储空间映射给客户服务器的操作系统进行本地化管理、使用。
基本配置步骤如下：1. 创建ISCSI卷管理员在存储的“空间管理”界面里面进行ISCSI管理，创建ISCSI的LUN卷。
如下图所示2. 开启ISCSI服务在“ISCSI用户管理”里为客户服务器开启ISCSI服务。
如下图所示3. 建立ISCSI连接使用微软ISCSI软件建立对存储系统的连接。
（建议使用最新版本：目前最新版本为2.07）。
通过Microsoft ISCSI Initiator软件来设置和建立对存储系统的ISCSI连接。
基本步骤如下：a) 双击Microsoft ISCSI Initiator图标，就可以打开下图所示ISCSI控制界面。
b) 在Discovery页面，使用Add按钮来添加一个有效的ISCSI存储的配置。
需要输入的信息为：IP SAN/NAS存储系统的IP地址和端口号码。
如下图所示输入192.168.0.48和端口号3260。
c) 然后通过在Targets页中的refresh按钮来得到当前网络系统中ISCSI系统的当前具体信息。
在这里是使用Name（名字）来识别ISCSI存储系统。
请注意其状态：Inactive表示还没有建立对该ISCSI存储系统的连接；Connected表示连接已经建立；Reconnecting表示正在进行连接。
refresh按钮刷新后如图所示：d) 在确认信息正确后，在Targets页中，可以使用Log On按钮来连入IP SAN存储系统。
如果连接成功，可以在Targets页中看到连接的状态。
如果是Connected，表示成功；如果是Reconnecting，表示仍在连接中。
在Details按钮页面中，用户还可以使用Log Off按钮来中断对IP SAN存储系统的连接。
3260端口连接成功的页面如图所示：4. 映射为客户端主机本地硬盘在完成了ISCSI的连接以后，IP SAN存储设备就可以被认为是一个本地的硬盘，如磁盘2，并出现在下图所示的计算机管理的磁盘管理窗口中,说明磁盘已经连接成功。
虚拟化工具让用户将DAS转为iSCSI SAN
虚拟化工具让用户将DAS转为iSCSI SANLeftHand Networks公司发布SANiQ软件的虚拟版本，该软件可以让用户将ESX服务器上本地磁盘转为iSCSI存储区域网络（SAN）。
通过这一过程，LeftHand公司加入了在VMware ESX 服务器上内建虚拟存储软件应用的行列。
这一行列中还包括Falconstor软件公司以及EMC附属的Avamar技术公司。
虚拟存储工具（VSA）和VMware Infrastructure3（VI3）相兼容，并且需要两台物理ESX服务器来进行失效后援（failover）以及数据保护的镜像。
LeftHand的软件，无论是虚拟版本还是物理实际版本，都将服务器转化为iSCSI SANs。
“而且，这个版本碰到ESX服务器上的直接式存储时，也没有什么不同。
”市场部的副总裁John Fanelli谈到。
“几乎所有的客户在购买服务器时都有一些内部的存储是不用的，有时候这部分的大小可以达到每台服务器1TB的存储空间之大，”Fanelli谈到。
在VI3增加对iSCSI支持以前，一些用户在一些大的服务器上使用ESX而没有将它用在SAN上。
因此，当这些用户将这些大系统转移到SAN时，他们经常会有疑问：“为此，我该做些什么工作呢？”用于VMware ESX服务器上的VSA会打包在一个授权的操作系统上，并且在VMware的网站上可以免费下载试用。
这个免费的试用版用于演示，可以运行在笔记本或者台式机上，它可以将硬盘上的存储进行划分。
如果安装在一个服务器上，这个软件的完全版将自动看到属于用户的直接式存储（DAS），同时可以看到网络上被SANiQ管理的存储，这其中包括LeftHand的SAN。
运行在服务器硬件集群上的VSAs以及LeftHand的SANs可以在一个屏幕上一起被管理。
正如公司策略组织（ESG）的高级分析员Tony Asaro所说，这是整个市场的大趋势，虚拟软件将共享不同的存储以及服务器资源。
基于IP-SAN构架的Windows MSCS非编网络故障排除和应急方法
基于IP-SAN构架的Windows MSCS非编网络故障排除和应急方法吴云志【摘要】近几年,采用千兆以太网组建的基于IP-SAN构架的网络,以其良好的性能价格比在广电领域得到大规模的推广应用.其安全性和维护方面也越来越得到重视.本文就主要分析一下基于IP-SAN构架的Windows MSCS (Microsoft Cluster Serv-ice,微软的群集服务)非编网络故障的排除和应急方法.【期刊名称】《河南科技》【年(卷),期】2013(000)003【总页数】1页(P12)【关键词】IP-SAN;iSCSI;Sanergy;MSCS【作者】吴云志【作者单位】安徽省黄山市广播电视台,安徽黄山 245000【正文语种】中文【中图分类】TN948一前言iSCSI(Internet SCSI)标准在2003年2月11日由IETF(Internet Engineering Task Forc，互联网工程任务组)认证通过。
iSCSI继承了两大最传统技术：SCSI和TCP/IP协议。
这为iSCSI的发展奠定了坚实的基础。
IP-SAN(IP存储区域网络)就是基于iSCSI协议的网络构架。
二 IP-SAN构架的Windows MSCS非编网络由于iSCSI的运用和带IP标准接口的存储设备的出现，使得完全采用千兆以太网技术搭建1个SAN成为现实。
IP-SAN架构的非编网保留了SAN所具有的优点，最大限度保证了带宽能力，其成本比FC-SAN架构的非编网低得多，具有很高的性价比。
在综合考虑安全性之后，采用Microsoft群集服务(MSCS)技术，搭载iSCSI Initiator(iSCSI引发器)+Tivoli SANergy(IBM公司开发的文件共享系统软件)构建的IP-SAN网络正被广泛的应用于非编网中。
随之而来的这类型网络维护问题也越来越受到人们的关注。
三 IP-SAN构架的Windows MSCS非编网络的典型故障及维护IP-SAN网络将存储系统、应用服务器和客户端都通过千兆以太交换机相互连接，这类网络结构相对简单，对以太网层面上的故障就不进行考虑了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用NetBSD构建基于iSCSI的小型SANMatthew（黑夜编码人） < matthew # >引言随着信息系统应用的复杂和多样化，存储越来越受到企业关注，存储的需求也越来越多样化。
NetBSD在近期的HEAD（CURRENT）代码中加入了对iSCSI服务的支持，下面就让我们来看看如何利用NetBSD来构建一个基本的SAN（Storage Area Network）环境。
开启iSCSI服务首先要使用iSCSI服务，你得更新你的系统到HEAD版本，本文使用的NetBSD版本信息如下：# uname -aNetBSD 3.99.16 NetBSD 3.99.16 (GENERIC) #0: Sun Mar 5 09:59:31 UTC 2006 builds@:/home/builds/ab/HEAD/i386/200603050000Z-obj/h ome/builds/ab/HEAD/src/sys/arch/i386/compile/GENERIC i386如果你的NetBSD版本过低，你可以到ftp:///pub/NetBSD-daily/HEAD下载安装包，或者使用cvs同步源代码，并升级你的NetBSD，这里就不详细介绍，具体升级方法请参见NetBSD Guide.目前NetBSD对iSCSI的支持是用一个用户状态的守护进程iscsi-target来实现的，它位于/usr/sbin/iscsi- target。
这里有两个概念需要简单的介绍一下，在服务端提供iSCSI存储服务的存储对像称为target，一个服务端可以有多个target，使用 iSCSI服务的客户端称为initiator。
NetBSD上iSCSI的默认配置文件为/etc/iscsi/targets，它包含了每个target 的描述，它的内容如下：# $NetBSD: targets,v 1.2 2006/02/16 19:30:57 agc Exp $## Structure of this file:## + an extent is a straight (offset, length) pair of a file or device # it's the lowest common storage denominator# at least one is needed# + a device is made up of one or more extents or other devices# devices can be added in a hierachical manner, to enhance resilience # + in this example, no device definitions are necessary, as the target # will just use a simple extent for persistent storage# + a target is made up of 1 or more devices# The code does not support RAID1 recovery at present# Simple file showing 1 extent, mapped straight into 1 target# extent file or device start lengthextent0 /tmp/iscsi-target0 0 100MB# target flags storage netmasktarget0 rw extent0 0.0.0.0/0其中，extent指定了iSCSI数据的存储位置，而target则是iSCSI提供给客户端（initiator）的存储点，客户端将通过它来完成具体的存储请求。
上面配置文件中的具体含义是：定义了一个extent存储介质extent0，它将使用文件/tmp/iscsi-target0来存储数据，数据存储从文件头部开始，容量为100MB；定义了一个target存储点target0，权限为rw（读和写），它使用先前定义的存储介质extent0来进行存储，该存储点允许IP段为 0.0.0.0/0 的机器访问。
接下来是启用iSCSI服务，在/etc/rc.conf中增加如下行：iscsi_target=YES接下来便可以启动iSCSI服务了：# /etc/rc.d/iscsi_target start如果你的配置正确，你将会看到类似以下的启动信息：Starting iscsi_target.Reading configuration from `/etc/iscsi/targets'target0:rw:0.0.0.0/0extent0:/tmp/iscsi-target0:0:104857600DISK: 1 logical units (204800 blocks, 512 bytes/block), type iscsi fs DISK: LU 0: 100 MB disk storage for "target0"TARGET: TargetName is bsd.iscsi-target这表示iSCSI服务已经启动成功，是不是非常简便呢？客户端连接iSCSI服务现在iSCSI服务已经开始工作了，下面就是用客户端连接上iSCSI，以检测我们之前的工作是否正确。
这里我使用的客户端是Microsoft iSCSI Initiator 2.01 x86，你可以从/download/a/e/9/ae91dea1-66d9-417c-ade4-92d824b871af/Initiator-2.01-QFE-908935-x86fre.exe 得到它，需要注意的是，它只支持Windows 2000 SP3及以上的Windows版本。
下载完并安装好后，你会在桌面上看到一个名为Microsoft iSCSI Initiator的图标，双击打开后，可以看到Microsoft iSCSI Initiator窗口，如图1。
图1点击Discovery标签，再点击Add按钮，出现增加Target Portal的对话杠，输入你的NetBSD服务器的IP地址，然后点确定，如图2。
图2这里就可以看到你的NetBSD服务器的IP已经添加到Target Portals中，点击Targets标签，你将看到刚才我们设置的存储点target0，如果没有出现，请点击Refresh按钮刷新，如图3，点击 Log On铵钮，出现登录框，直接点击OK 即可，如图4。
图3图4登录成功后，你可以看到Targts中的状态已经变为Connected，同时NetBSD上的/var/log/messages中你也可以看到一条类似以下的initiator登录提示信息：Mar 30 09:07:59 iscsi-target: > Normal login from.microsoft:minilab on 192.168.0.9接下来就是初始化iSCSI硬盘了。
进入控制面板->管理工具->计算机管理，点击磁盘管理，这里会出现磁盘签署升级向导，如图5。
图5点击下一步按钮，这里列出了要签署的硬盘，选中它，继续点击下一步，出现硬盘升级列表，同样选中它，点击下一步完成升级。
这里，计算机管理的磁盘管理器列表中会多出一个硬盘，本例中为Disk1，如图6。
图6右击它，创建新的磁盘卷。
本例中创建了一个新的卷G，打开我的电脑，你便可以看到它，现在你就可以像使用本地硬盘一样使用它。
如图7为向该硬盘（G:）中复制文件。
图7到此，我们便完成了iSCSI服务的建立和客户端的连接，接下来我们继续看看如何使用NetBSD的RAIDframe提高存储性能和保护数据的安全性。
使用RAID5保护iSCSI数据安全首先要确认你的Kernel是否已经包含对RAID的支持（GENERIC内核默认情况下支持RAID），方法如下：# grep RAIDframe /var/run/dmesg.boot如果看到：Kernelized RAIDframe activated说明你的内核已经开启了RAID支持，如果没有看到，你就需要在你的内核配置文件中加入：options RAID_AUTOCONFIGpseudo-device raid并重新编译内核。
RAIDframe使用/sbin/raidctl来对内核RAID进行管理，raidctl将读取一个配置文件来实现对RAID设备的配置， raid配置文件分为4个部分和2个可选部分，每个部分使用START标示该部分的开始。
以下是本例中的RAID配置文件/etc/raid5.conf：START array1 3 1START disks/dev/sd0a/dev/sd1a/dev/sd2aSTART spare/dev/sd3aSTART layout# sectPerSU SUsPerParityUnit SUsPerReconUnit RAID_level32 1 1 5START queuefifo 100配置文件的具体意义如下：START array1 3 1这里是一个array的配置，它分别表示该配置为1个RAID，3个磁盘设备，1个备用盘。
START disks/dev/sd0a/dev/sd1a/dev/sd2a这里是一个disks的配置，它列出了要加入到RAID中的硬盘设备为sd0a、sd1a、sd2a。
START spare/dev/sd3a这里是一个备用盘的配置，它说明sd3a将作为备用盘加入到RAID中。
START layout# sectPerSU SUsPerParityUnit SUsPerReconUnit RAID_level32 1 1 5这里配置了RAID的具体细节，分别表示每个段占用32个扇区，每个校验单位占用1个段，每个重建单位点用1个段，该RAID的级别为RAID5。
START queuefifo 100这里主要配置了队列参数，使用fifo队列，每个部分的队列限制为100个请求。
接下来初始化RAID设备，使用/dev/raid5作为RAID设备：# raidctl -C /etc/raid5.conf raid5设置启动时自动配置RAID设备：# raidctl -A yes raid5成功时将返回：raid5: Autoconfigure: Yes初始化RAID序列号，这里的序列号为22334455，可根据需要改变：# raidctl -I 22334455 raid5检测RAID是否配置成功：# raidctl -s raid5Components:/dev/sd0a: optimal/dev/sd1a: optimal/dev/sd2a: optimalSpares:/dev/sd3a: spareComponent label for /dev/sd0a:Row: 0, Column: 0, Num Rows: 1, Num Columns: 3Version: 2, Serial Number: 22334455, Mod Counter: 15 Clean: No, Status: 0sectPerSU: 32, SUsPerPU: 1, SUsPerRU: 1Queue size: 100, blocksize: 512, numBlocks: 2097088RAID Level: 5Autoconfig: YesRoot partition: NoLast configured as: raid5Component label for /dev/sd1a:Row: 0, Column: 1, Num Rows: 1, Num Columns: 3Version: 2, Serial Number: 22334455, Mod Counter: 15 Clean: No, Status: 0sectPerSU: 32, SUsPerPU: 1, SUsPerRU: 1Queue size: 100, blocksize: 512, numBlocks: 2097088RAID Level: 5Autoconfig: YesRoot partition: NoLast configured as: raid5Component label for /dev/sd2a:Row: 0, Column: 2, Num Rows: 1, Num Columns: 3Version: 2, Serial Number: 22334455, Mod Counter: 15 Clean: No, Status: 0sectPerSU: 32, SUsPerPU: 1, SUsPerRU: 1Queue size: 100, blocksize: 512, numBlocks: 2097088RAID Level: 5Autoconfig: YesRoot partition: NoLast configured as: raid5/dev/sd3a status is: spare. Skipping label.Parity status: DIRTYReconstruction is 100% complete.Parity Re-write is 100% complete.Copyback is 100% complete.上面的信息说明我们的RAID5已经配置成功，接下来是建立disklabel和创建文件系统：# disklabel raid5输出：# /dev/rraid5d:type: RAIDdisk: raidlabel: fictitiousflags:bytes/sector: 512sectors/track: 64tracks/cylinder: 12sectors/cylinder: 768cylinders: 5461total sectors: 4194176rpm: 3600interleave: 1trackskew: 0cylinderskew: 0headswitch: 0 # microsecondstrack-to-track seek: 0 # microsecondsdrivedata: 04 partitions:# size offset fstype [fsize bsize cpg/sgs]a: 4194176 0 4.2BSD 0 0 0 # (Cyl. 0 - 5461*)d: 4194176 0 unused 0 0 # (Cyl. 0 - 5461*)disklabel: boot block size 0disklabel: super block size 0创建文件系统# newfs -O 2 /dev/raid5a这里我们创建的是UFS2的文件系统。
