预应力锚杆施工工艺

第四节预应力锚杆施工方案1工艺流程本工程锚孔施工采用机械成孔作业施工准备（施工用电、杆体制作等）→定孔位→校正孔位及角度→成孔→插送杆件→压灌水泥浆、补浆→杆体养护→安装钢梁、锚具→张拉、锁定→拆除2施工工序1）施工准备（1）组织施工人员熟悉相关规范、施工方案和作业参数。

（2）按规范安装施工配电系统，连接施工用电线路。

（3）制定材料计划，提前准备材料并按要求进行原材复试、检验，保证使用合格材料。

2）锚杆杆体制作（1）杆体采用1860级钢绞线，其表面应清洁，无污物、铁锈、油污或其他有害物质。

（2）严格根据设计尺寸下料，杆体长度＝锚杆设计长度+1.0m预留段，下料尺寸误差应不大于10cm。

（3）杆体制作应在平坦、坚实的地面上进行，杆体应保持顺直，不得发生明显弯曲、变形。

（4）杆体轴线方向每2.00m设置一个隔离架，并用22＃火烧丝将钢绞线与隔离架绑扎牢固；非锚固段套Ф20塑料软管，两端用铅丝扎紧并密封，软管套入前应将钢绞线尾端缠裹防水胶布，避免划破软管；将注浆管(6"塑料管)和排气管插入隔离架中心孔至杆端30-50cm处；杆端用编织袋扎紧，以使顺利下入孔底。

3）插送杆件（1）成孔后应及时插送预制杆件，保持杆件顺直、平稳插送，不得发生明显扭转。

（2）中途遇阻时，可适当调整提动杆件再重新插入；处理无效时，应将杆件提出孔外，重新清孔。

（3）插入杆件后，孔外预留段长度约为1.0m。

4)压灌水泥浆（注浆）（1）注浆是锚杆施工的一道重要工序，是决定锚杆质量的关键；本锚杆工程施工进行常压注浆，注浆管与杆体一同插至孔底，注浆开始2-3min后随注随缓慢抽出注浆管，直至注满锚孔，孔口返出水泥浆；间隔10-15min后应及时补浆，补浆时注浆管尽量插入锚孔，补浆次数宜为2-3次，保证全孔注满。

（2）注浆前检查注浆管、排气管是否畅通，注浆机是否完好，杆件制作是否符合要求。

（3）注浆材料采用水灰比0.45~0.50的纯水泥浆，用P·O42.5水泥加净水搅拌而成。

预应力锚杆施工土层锚杆(亦称土锚)是一种新型旳拉锚形式。

它旳一端与支护构造连接，另一端锚固在土体中，将支护构造等荷载，通过拉杆传递到周围稳定旳土层中。

一、工程概况M1、M2锚杆自由段长5000mm，锚固段长18000mm，设计抗拔力为450KN，锁定荷载为250KN，水平间距1500mm，竖向间距3000mm，竖向2排。

M1、M2预应力锚索L=23000mm，钢绞线4股7φ5@1500。

二、施工措施及施工工艺1、施工措施：施工配置QDG2－1型锚杆钻机3台进行机械施工。

2、施工工艺土层锚杆施工旳工艺流程如下：钻孔—→安放拉杆—→灌浆—→养护—→安装锚头—→张拉锚固—→下层土方开挖。

⑴、钻孔土层锚杆旳钻孔工艺，直接影响土层锚杆旳承载能力、施工效率和整个支护工程旳成本。

因此，根据不一样土质对旳选择钻孔措施，对保证土层锚杆旳质量和减少工程成本至关重要。

按钻孔措施旳不一样，一可分为干作业法和湿作业法(压水钻进法)。

①、干作业法当土层锚杆处在地下水位以上时，可选用干作业法成孔。

该法合用于粘土、粉质粘土和密实性、稳定性很好旳砂土等土层，一般多用螺旋式钻机等施工。

干作业法有两种施工措施：a、通过螺旋钻杆直接钻进取土，形成锚杆孔；b、采用空心螺旋锚杆一次成孔.。

采用干作业法钻孔时，应注意钻进速度，防止卡钻，并应将孔内土充足取出后再拔出钻杆，以减小拔钻阻力，并可减少孔内虚土。

③、湿作业法湿作业法即压水钻进成孔法，它将在成孔时将压力水从钻杆中心注入孔底，压力水携带钻削下旳土渣从钻杆与孔壁间旳孔隙处排出，使钻进、出渣、清孔等工序一次完毕。

由于孔内有压力水存在，故可防止塌孔，减少沉渣及虚土。

其缺陷是排出泥浆较多，需搞好排水系统，否则施工现场污染会很严重。

湿作业法采用回转达式钻机施工。

水压力控制在0.15-0.30MPa，注水应保持持续钻进速度300-400ram／min为宜，每节钻杆钻进后在进行接钻前及钻至规定深度后，均应彻底清孔，至出水清彻为止。

预应力锚杆施工工艺在岩土工程领域，预应力锚杆作为一种有效的加固技术，被广泛应用于边坡防护、基坑支护、隧道锚固等工程中。

预应力锚杆能够通过施加预应力，将岩土体的潜在滑动面或破裂面压紧，提高岩土体的稳定性和承载能力。

下面我们就来详细了解一下预应力锚杆的施工工艺。

一、施工准备1、技术准备在施工前，需要对工程地质条件进行详细勘察，了解岩土体的性质、结构和地下水情况等。

根据勘察结果，设计出合理的预应力锚杆方案，包括锚杆的长度、直径、间距、预应力值等参数。

同时，编制详细的施工组织设计和施工技术交底，确保施工人员了解施工流程和技术要求。

2、材料准备预应力锚杆施工所需的材料主要包括锚杆杆体、锚具、注浆材料等。

锚杆杆体通常采用高强度螺纹钢，其性能应符合国家标准的要求。

锚具应根据锚杆的直径和预应力值进行选择，确保其能够满足锚固要求。

注浆材料一般采用水泥浆或水泥砂浆，其强度和配合比应根据工程要求进行确定。

3、设备准备施工所需的设备主要有钻孔设备、注浆设备、张拉设备等。

钻孔设备通常选用潜孔钻机或地质钻机，根据岩土体的性质和锚杆的长度选择合适的钻头和钻杆。

注浆设备包括注浆泵、搅拌机等，确保注浆过程的连续和均匀。

张拉设备应具备准确测量预应力值的功能，并能够满足施工要求的张拉力。

4、场地准备清理施工现场的障碍物，平整场地，确保施工设备和人员能够顺利通行和作业。

在边坡或基坑等施工部位，应设置必要的防护措施，保证施工安全。

二、钻孔1、钻孔位置的确定根据设计要求，在施工部位准确测量出钻孔的位置，并做好标记。

钻孔的位置偏差应符合设计和规范的要求。

2、钻孔方法的选择根据岩土体的性质和钻孔深度，选择合适的钻孔方法。

对于较硬的岩土体，可采用潜孔钻冲击钻进；对于较软的岩土体，可采用地质钻回转钻进。

在钻孔过程中，应注意控制钻孔的垂直度和孔径，确保钻孔质量。

3、钻孔深度的控制钻孔深度应符合设计要求，一般应超过锚杆设计长度 05m 以上，以保证锚杆能够锚固在稳定的岩土体中。

预应力锚杆施工工艺预应力锚杆施工工艺1. 引言本文档旨在介绍预应力锚杆施工的详细工艺步骤及要点。

预应力锚杆是一种常用的加固施工技术，广泛应用于土木工程和建筑结构中。

该技术通过将预应力力传递到混凝土结构中，增强了结构的承载能力和稳定性。

2. 施工前准备2.1 方案设计在施工前，需要根据具体工程需求进行预应力锚杆方案设计。

包括确定锚杆的类型、材料规格和布置方式等。

2.2 材料采购根据方案设计，进行锚杆材料的采购工作。

包括锚杆钢筋、锚具、灌浆材料等。

2.3 设备准备准备必要的设备工具，如钻孔机、灌浆设备、锚固锤等。

3. 施工步骤3.1 钻孔准备根据方案设计要求，使用钻孔机在结构中钻孔，并清理孔内碎石等杂物。

3.2 安装锚杆将预应力锚杆插入钻孔中，并按照设计要求进行布置与固定。

同时，确保锚杆的水平度和垂直度。

3.3 灌浆充填使用灌浆设备对钻孔中的空隙进行灌浆充填，确保预应力锚杆与混凝土间的紧密连系。

3.4 锚固锤预应力力使用锚固锤对预应力锚杆施加预应力力，根据设计要求进行力的调整和控制，保证施工质量。

3.5 后期处理施工完成后，对预应力锚杆进行必要的保护和检测工作。

4. 安全注意事项在预应力锚杆施工过程中，需要严格遵守相关安全操作规程和标准。

特别注意以下事项：- 施工人员应穿戴好必要的个人防护装备，如安全帽、防护眼镜、防护手套等。

- 施工现场应设立明显的安全警示标识，并划定安全防护区域。

- 操作设备时应保持稳定，避免发生意外事故。

- 定期进行设备和材料的检查，确保其安全可靠性。

5. 本文档所涉及附件如下：- 预应力锚杆施工方案设计图- 预应力锚杆材料清单- 施工设备和工具清单6. 本文档所涉及的法律名词及注释：- 预应力力：指在预制构件中施加的用以产生预应力的力。

- 预应力锚固锤：用于施加预应力力，固定预应力锚杆的设备。

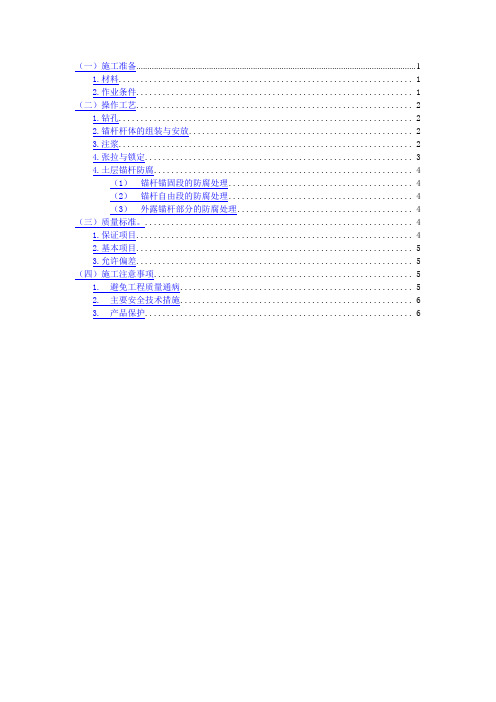

（一）施工准备 (1)1.材料 (1)2.作业条件 (1)（二）操作工艺 (2)1.钻孔 (2)2.锚杆杆体的组装与安放 (2)3.注浆 (2)4.张拉与锁定 (3)4.土层锚杆防腐 (4)（1）锚杆锚固段的防腐处理 (4)（2）锚杆自由段的防腐处理 (4)（3）外露锚杆部分的防腐处理 (4)（三）质量标准。

(4)1.保证项目 (4)2.基本项目 (5)3.允许偏差 (5)（四）施工注意事项 (5)1. 避免工程质量通病 (5)2. 主要安全技术措施 (6)3. 产品保护 (6)（一）施工准备1.材料（1）预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋。

当预应力值较小或锚杆长度小于20m时，预应力筋也可采用II 级或III 级钢筋。

（2）水泥浆体材料：水泥应普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，不得使用高铝水泥。

细骨料应选用粒径小于2mm的中细砂。

采用符合要求的水质，不得使用污水，不得使用PH值小于4的酸性水。

（3）塑料套管材料：应具有足够的强度，保证其在加工和安装过程中不致损坏，具有抗水性和化学稳定性，与水泥砂浆和防腐剂接触无不良反应。

（4）隔离架应由钢、塑料或其它杆体无害的材料制作，不得使用木质隔离架。

（5）防腐材料：在锚杆服务年限内，应保持其耐久性，在规定的工作温度内或张拉过程中不开裂、变脆或成为流体，不得于相邻材料发生不良反应，应保持其化学稳定性和防水性，不得对锚杆自由段的变形产生任何限制。

2.作业条件（1）在锚杆施工前，应根据设计要求、土层条件和环境条件，合理选择施工设备、器具和工艺方法。

（2）根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。

（3）施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。

（4）工程锚杆施工前，宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考核施工工艺和施工设备的适应性。

无套管一次性注浆预应力锚杆施工工法无套管一次性注浆预应力锚杆施工工法是一种广泛应用于岩土工程中的预应力锚杆施工工艺。

它具有工艺简单、施工效率高、质量可控、经济实用等特点，适用范围广泛。

下面将详细介绍该工法的各个方面。

一、前言无套管一次性注浆预应力锚杆施工工法是一种在土体中构建锚杆并施加预应力的技术。

它采用无套管注浆和一次性注浆预应力锚杆技术相结合，可以在较短时间内完成锚杆的施工和预应力施加。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点无套管一次性注浆预应力锚杆施工工法具有以下特点：施工速度快、质量可控、经济实用、适应范围广、施工工艺简单等。

三、适应范围无套管一次性注浆预应力锚杆施工工法适用于各种土体条件和工程环境。

无论是坚硬的岩石还是松散的黏土，都可以采用该工法进行施工。

它广泛应用于地下工程、挡土墙、基坑支护、地基加固等领域。

四、工艺原理无套管一次性注浆预应力锚杆施工工法基于注浆和预应力原理。

在施工工艺中，通过无套管注浆技术将浆液以高压注入锚杆孔内，从而构成锚杆支撑体。

然后，在锚杆内施加预应力，使锚杆产生预应力效应并与土体产生摩擦力，从而增强土体的承载力。

五、施工工艺无套管一次性注浆预应力锚杆施工工艺分为以下几个阶段：洞口处理、孔钻进度控制、注浆、安装锚杆、预应力施加、拔管等。

整个施工过程需要高度的技术操作和仔细的施工计划。

六、劳动组织无套管一次性注浆预应力锚杆施工需要合理的劳动组织，确保施工进度和质量。

其中包括施工人员的培训、施工队伍的组织、施工计划的制定等。

七、机具设备无套管一次性注浆预应力锚杆施工需要一系列的机具和设备，包括钻机、注浆设备、检测设备等。

这些机具设备的选择和使用方法是保证施工质量的关键。

八、质量控制无套管一次性注浆预应力锚杆施工需要严格的质量控制，确保施工过程中的施工质量符合设计要求。

预应力锚杆土钉墙施工工艺流程
预应力锚杆土钉墙施工工艺流程：
①场地勘察与设计：进行地质勘查，确定土层性质、地下水位等，依据勘察报告设计土钉墙的结构和锚杆布置。

②边坡开挖：按设计要求开挖边坡，分层开挖，每层高度根据土质和设计要求确定，一般不超过1.5米。

③钻孔：在开挖后的边坡面上，按照设计图纸钻设锚杆孔，孔径、深度和角度需精确控制。

④清孔：钻孔完成后，使用高压风或水清除孔内的粉尘和碎屑，确保孔内清洁。

⑤锚杆安装：将预应力锚杆插入孔中，锚杆前端应设置膨胀套管或注浆管，确保锚固段的牢固。

⑥注浆：通过注浆管向锚杆孔中注入水泥砂浆，直至孔口溢出，保证锚杆与土壤的紧密结合。

⑦张拉锚杆：待水泥砂浆达到一定强度后，使用张拉设备对锚杆施加预应力，提高土钉墙的稳定性。

⑧安装土钉：在锚杆上方的边坡面上，按设计要求打入土钉，形成土钉网，增强边坡的整体稳定性。

⑨钢筋网铺设：在土钉墙上铺设钢筋网，增加土钉墙的刚性和抗裂性。

⑩喷射混凝土：在钢筋网外侧喷射混凝土，形成连续的防护面层，厚度根据设计要求确定，一般不小于100mm。

⑪排水设施安装：在土钉墙的适当位置设置排水管或盲沟，确保雨水和地下水能顺利排出，减少对边坡的压力。

⑫验收与监测：施工完成后，进行土钉墙的验收，包括外观检查、混凝土强度测试、锚杆拉拔试验等，同时安装监测设备，定期监测边坡的稳定性和土钉墙的变形情况。

预应力锚杆施工工法根据现场实际情况，可采用不同的锚杆施工工艺一，施工工艺流程1，湿作业施工工艺:→→→→→→→→→→→→→→2，干作业施工工艺：→→→→→→→→二，施工准备:1，锚杆杆体加工场地：位于离锚杆施工工作面较近处，面积为5m×35m。

2，水泥浆搅拌站布置：设置移动式水泥浆搅拌站2个，随锚杆施工工作面的变化而移动。

3，钻机：钻机进场，并保证设备完好。

三，主要施工工法;1,杆体制作:1.1按照设计要求制作锚杆体，保证杆体长度。

1.2隔离架间距1.5～2.0m设置一个。

1.3注浆管与锚杆体绑扎牢靠。

1.4非锚固段应用塑料套管包裹，与锚固体联接处用铅丝绑牢。

2,钻孔:2.1湿作业成孔:2.1.1钻孔采用带有护壁套管的钻孔工艺，套管外径为150mm。

2.1.2严格掌握钻孔的方位，钻孔的方位偏斜率不得大于钻孔长度的3%。

调正钻杆，符合设计的水平倾角，并保证钻杆的水平投影垂直于坑壁，经检查无误后方可钻进。

2.1.3钻进时应根据工程地质情况，控制钻进速度。

遇到障碍物或异常情况应及时停钻，待情况清楚后再钻进或采取相应措施。

钻孔深度大于锚杆设计长度200mm。

2.1.4钻孔达到设计要求深度后，应用清水冲洗套管内壁，不得有泥砂残留。

2.1.5护壁套管应在钻孔内灌浆后方可拔出。

2.2干作业成孔:2.2.1锚杆机就位前应先检查锚位标高、锚距是否符合设计要求。

就位后必须调正钻杆，符合设计的水平倾角，并保证钻杆的水平投影垂直于坑壁，经检查无误后方可钻进。

2.2.2钻进时应根据工程地质情况，控制钻进速度，防止蹩钻。

遇到障碍物或异常情况应及时停钻，待情况清楚后再钻进或采取相应措施。

2.2.32钻至设计要求深度后，空钻出土，以减少拔钻杆时的阻力，然后拔出钻杆。

3,杆体运输及插入孔内:3.1插筋前应检查锚筋，包括长度、自由段部分的处理、注浆管是否有漏浆等。

3.2杆体在运输过程中不得扭曲、碰撞，严格保护杆体不受损伤。

预应力锚杆施工工艺预应力锚杆是一种用于增加土体或混凝土结构的抗剪和抗拉能力的工程技术。

它可以有效地提高项目的稳定性和安全性，因此在各种建筑工程中得到了广泛的应用。

本文将介绍预应力锚杆施工工艺，并对其关键步骤进行详细的阐述。

一、施工准备阶段在进行预应力锚杆施工之前，需进行一系列的准备工作。

首先，需要对施工场地进行勘察，了解地质环境和土壤条件。

然后，根据项目设计要求，确定锚杆的布置和数量，并编制详细的施工方案。

接下来，准备必要的施工设备和工具，包括钻机、锚杆、锚杆套管、预应力锚具等。

最后，对施工人员进行培训，确保他们具备必要的技术和安全操作知识。

二、钻孔施工钻孔是预应力锚杆施工的第一步，也是最为关键的一步。

钻孔的质量直接影响到后续施工的安全和稳定性。

在进行钻孔前，需要按照设计要求确定钻孔的位置和深度。

然后，使用钻机进行钻孔，确保钻孔的直径和深度符合设计要求。

钻孔完成后，需进行清理，清除孔内的泥土和碎石，确保孔内的整洁。

三、锚杆安装安装预应力锚杆是预应力锚杆施工的第二步。

首先，将锚杆通过钻孔下放到设计要求的深度。

然后，在锚杆的顶端安装锚杆套管，保护锚杆免受外界环境的影响。

接下来，将预应力锚具连接到锚杆的顶部，确保其稳固可靠。

最后，通过张拉预应力锚具，施加预应力力量到锚杆上，使其起到增强土体或混凝土结构的作用。

四、灌浆充填灌浆充填是预应力锚杆施工的最后一步，也是保证锚杆与地基之间充分粘结的关键。

在灌浆充填前，需要根据设计要求确定灌浆材料的种类和计量比例。

然后，使用灌浆机将灌浆材料注入到锚杆的孔洞中，确保充填均匀。

灌浆材料的选择和充填过程中需严格按照规范要求进行，以确保灌浆效果良好，锚杆与土壤或混凝土之间具有良好的粘结性。

总结：。

预应力锚杆、冠梁施工工艺（二）引言概述预应力锚杆和冠梁是土木工程中经常使用的结构构件，它们在桥梁、隧道、地铁等大型工程中发挥着重要的作用。

本文将详细介绍预应力锚杆和冠梁的施工工艺，包括预应力锚杆的安装方法、冠梁的浇筑工艺、施工中的质量控制等。

通过深入探讨这些工艺，可以帮助工程师和施工人员更好地理解和应用预应力锚杆和冠梁。

正文内容一、预应力锚杆的安装方法1.预应力锚杆的类型和选择a.钢筋预应力锚杆的特点和适用范围b.复合材料预应力锚杆的特点和适用范围2.预应力锚杆的预应力计算a.预应力锚杆的受力分析和设计原则b.预应力锚杆的预应力计算方法3.预应力锚杆的安装工艺a.预应力锚杆的准备工作b.预应力锚杆的锚固和张拉过程c.预应力锚杆的验收和监测方法二、冠梁的浇筑工艺1.冠梁的施工准备a.基础处理和模板搭设b.钢筋安装和预应力锚杆的布置c.浇筑材料的选择和质量控制2.冠梁浇筑的施工方法a.浇筑顺序和施工步骤b.浇筑露天和封闭状态下的注意事项c.浇筑过程中的温度和湿度控制3.冠梁浇筑后的养护措施a.养护时间和养护方式的确定b.冠梁养护期间的质量检测和监测c.养护结束后的拆模和验收工作三、施工中的质量控制1.施工前的质量控制措施a.材料的检验和试验b.施工方案的评审和优化c.施工设备和人员的准备2.施工中的质量控制措施a.施工现场的管理和安全控制b.施工工艺的监督和检查c.施工过程的质量记录和问题处理3.施工后的质量控制措施a.施工成果的检验和测试b.施工质量的评估和整改措施c.施工总结和经验分享四、冠梁施工中的常见问题与对策1.浇筑不均匀或出现坍塌现象的处理方法2.预应力锚杆锚固不牢固的处理方法3.温度和湿度变化导致冠梁开裂的处理方法4.冠梁尺寸偏差较大的处理方法5.冠梁养护不当产生表面损伤的处理方法五、总结通过对预应力锚杆和冠梁施工工艺的详细阐述，可以看出施工过程中的合理安装、准备和质量控制对于确保工程质量和可靠性起到至关重要的作用。
