GGD低压开关柜简介GGD低压开关柜是一种用于低压配电系统的电气设备，主要用于控制、保护电气设备和电力系统。
它具有简单、可靠、安全的特点，广泛应用于工矿企业、商业建筑等场所。
组成部分GGD低压开关柜主要由以下几部分组成：1.主断路器：主断路器用于隔离和切断电源，保证安全操作。
2.硬母线：硬母线用于将主断路器和其他设备连接起来，传递电能。
3.插拔式断路器：插拔式断路器用于分支电路的控制和保护。
4.电动机保护装置：电动机保护装置用于对电动机的电流、电压、温度等参数进行监测和保护。
功能特点1.可靠性高：GGD低压开关柜采用先进的设计和制造工艺，具有高度的可靠性和稳定性。
2.灵活性强：GGD低压开关柜可以根据用户的需求进行个性化定制，满足不同场合的使用要求。
3.操作简单：GGD低压开关柜采用人性化的设计，操作简单方便。
4.安全性能好：GGD低压开关柜配备了多种安全设备，如过载保护、短路保护、漏电保护等，保障了电气设备和人员的安全。
应用场景GGD低压开关柜适用于以下场所：1.工厂：可以用于工厂的主配电室、变电室等场所，对工厂的电力系统进行控制和保护。
2.商场：可以用于商场的配电室、机房等场所，对商场的电力系统进行控制和保护。
3.医院：可以用于医院的主配电室、发电机房等场所，对医院的电力系统进行控制和保护。
4.学校：可以用于学校的主配电室、变电室等场所，对学校的电力系统进行控制和保护。
安装和维护GGD低压开关柜的安装和维护需要专业人士进行操作，以确保正常运行和使用。
以下是安装和维护的基本步骤：1.安装：根据安装图纸和安装说明书进行安装，确保开关柜的位置、固定、接线等符合要求。
2.配线：根据电气图纸进行配线，确保电源和负载连接正确，线缆接触良好。
3.调试：对开关柜进行功能调试，检查各个设备的工作状态和保护功能是否正常。
4.维护：定期检查和维护开关柜，包括清洁、紧固、更换损坏部件等。
5.故障处理：出现故障时，及时排查和处理，确保开关柜正常运行。
GCS低压开关柜1. 简介GCS低压开关柜是一种用于配电系统的低压电气设备，广泛应用于工厂、商业建筑、住宅区等场所的电力配电系统中。
它具有安全可靠、结构紧凑、操作简便等特点，被广大用户所青睐。
2. 结构和特点GCS低压开关柜主要由柜体、开关装置、测量装置、控制装置、保护装置等组成。
2.1 柜体GCS低压开关柜的柜体采用优质冷轧钢板制作而成，经过防腐处理和喷涂工艺，具有较好的耐腐蚀性和美观性。
柜体内部设置了符合国家标准的导轨和支架，以便安装各种电器元件和组件。
2.2 开关装置GCS低压开关柜的开关装置采用优质的断路器或负荷开关，具备过载保护、短路保护、接地保护等功能。
开关装置可根据需要进行手动或自动操作，便于远程控制。
2.3 测量装置GCS低压开关柜配备了电流互感器、电压互感器等测量装置，用于实时监测电流、电压等参数。
通过测量装置，用户可以及时获取电气设备运行状态，并进行相应的调整和处理。
2.4 控制装置GCS低压开关柜的控制装置采用先进的PLC控制技术，具备灵活可靠的控制功能。
用户可以通过控制面板设置各种参数，实现对电气设备的精确控制。
2.5 保护装置GCS低压开关柜配备了过载保护器、短路保护器、漏电保护器等多种保护装置，用于保护电气设备和人身安全。
保护装置能够在电气故障发生时迅速切断电源，防止事故扩大。
3. 应用领域3.1 工业领域GCS低压开关柜广泛应用于各类工厂的配电系统中，如钢铁厂、化工厂、机械厂等。
它能够有效管理和控制电力供应，提高生产效率，保障工艺设备的正常运行。
3.2 商业建筑GCS低压开关柜在商业建筑中也有大量应用，如商场、写字楼、酒店等。
它能够满足商业建筑对电力的分配和控制需求，保证各个区域的用电安全和稳定。
3.3 住宅区GCS低压开关柜还可以应用于住宅区的配电箱中，用于管理和控制住宅区域内的电力供应。
它能够提供灵活的控制方式，满足住户对电力的个性化需求。
4. 产品优势4.1 安全可靠GCS低压开关柜采用高品质的元器件和整体设计，具有较高的安全性和可靠性。

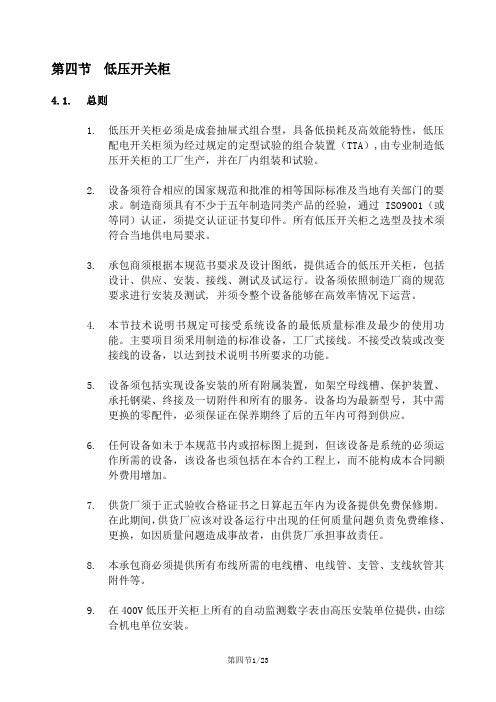

第四节低压开关柜4.1.总则1.低压开关柜必须是成套抽屉式组合型，具备低损耗及高效能特性，低压配电开关柜须为经过规定的定型试验的组合装置（TTA）,由专业制造低压开关柜的工厂生产，并在厂内组装和试验。
2.设备须符合相应的国家规范和批准的相等国际标准及当地有关部门的要求。
制造商须具有不少于五年制造同类产品的经验，通过ISO9001（或等同）认证，须提交认证证书复印件。
所有低压开关柜之选型及技术须符合当地供电局要求。
3.承包商须根据本规范书要求及设计图纸，提供适合的低压开关柜，包括设计、供应、安装、接线、测试及试运行。
设备须依照制造厂商的规范要求进行安装及测试, 并须令整个设备能够在高效率情况下运营。
4.本节技术说明书规定可接受系统设备的最低质量标准及最少的使用功能。
主要项目须釆用制造的标准设备，工厂式接线。
不接受改装或改变接线的设备，以达到技术说明书所要求的功能。
5.设备须包括实现设备安装的所有附属装置，如架空母线槽、保护装置、承托钢梁、终接及一切附件和所有的服务。
设备均为最新型号，其中需更换的零配件，必须保证在保养期终了后的五年内可得到供应。
6.任何设备如未于本规范书内或招标图上提到，但该设备是系统的必须运作所需的设备，该设备也须包括在本合约工程上，而不能构成本合同额外费用增加。
7.供货厂须于正式验收合格证书之日算起五年内为设备提供免费保修期。
在此期间，供货厂应该对设备运行中出现的任何质量问题负责免费维修、更换，如因质量问题造成事故者，由供货厂承担事故责任。
8.本承包商必须提供所有布线所需的电线槽、电线管、支管、支线软管其附件等。
9.在400V低压开关柜上所有的自动监测数字表由高压安装单位提供，由综合机电单位安装。
4.2.规范及标准所有设备、安装、材料和工艺须符合下列及以下各项所注明的规则及标准（如下述内容中不为最新版本，应按最新版本采用）：GB/T14048.1- 《低压开关设备及控制设备总则》GB7251- 《低压成套开关设备及控制设备》JB/T9661- 《低压抽出式成套开关设备》GB5585.2- 《电工用铜、铝及其合金母线第2 部分：铜母线》GB14048.3- 《低压开关设备及控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB3983.1- 《低电压并联电容器》GB1208- 《电流互感器》GB16847- 《保护用电流互感器暂态特性技术要求》IEC60158- 《接触器》GB7949- 《绝缘导体和裸导体的颜色标志》GB4884- 《绝缘导线的标记》GB4208- 《外壳防护等级》IEC61641- 《电弧故障测试要求》IEC112- 《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》GB13539- 《低压熔断器》GB1284- 《低压断路器》GB4025- 《低压电器基本标准》GB998- 《低压电器基本试验方法》GB／T 3047.1- 《面板、架和柜的基本尺寸》GB／T 2681- 《电工成套装置中的导线颜色》GB／T 2682- 《电工成套装置中的指示灯和按钮的颜色》GB／T14048.11- 《自动转换开关电器》GB7215-87ZBK36001-89IEC4394.3.工作环境条件1.环境条件a)海拔高度：<1000m,户内安装b)环境温度：-5℃～+40℃c)日温差：25℃d)年平均温度：+30℃e)相对湿度：≤95%(+25℃)f)地震烈度：7度g)抗震能力：水平加速度<0.4gh)垂直加速度：<0.2gi)安全系数：>1.672.运行条件a)额定运行电压：380V±10%b)额定频率：50Hz±5%c)接地方式：TN-S4.4.开关柜主要技术参数1.低压开关柜设计及制造必须满足，但不仅次于以下参数：a)母线额定工作电流：见图纸b)额定短时耐受电流(1s有效值)-水平母线(主母线)：80kA-垂直母线(支母线)：50kAc)额定峰值耐受电流-水平母线(主母线)：176kA-垂直母线(支母线)：105kA2.开关柜工频耐压取值不少于2.5kV，而冲击耐受电压取值不少于8kV。
低压开关柜原理低压开关柜是电力系统中不可或缺的设备，它负责对电能进行分配和控制。
本文将详细介绍低压开关柜的原理和工作方式，以及其在电力系统中的重要作用。
一、低压开关柜的组成和工作原理低压开关柜一般由接触器、断路器、保护装置、仪表等组成。
其中，接触器用于控制电路的通断，断路器用于保护电路的安全，保护装置用于监测电路的状态，仪表用于显示电路的参数。
低压开关柜的工作原理是通过控制接触器和断路器的通断状态来实现对电能的分配和控制。
当电能进入低压开关柜时，首先经过断路器进行保护，如果电路出现过载或短路等异常情况，断路器会迅速切断电路，以保护设备和人员的安全。
然后，通过接触器的控制，将电能分配到不同的回路或设备中，实现对电路的控制和调节。
二、低压开关柜的作用和应用领域低压开关柜在电力系统中起着至关重要的作用。
它不仅可以实现对电能的分配和控制，还可以提供对电路状态的监测和保护。
具体来说，低压开关柜具有以下几个方面的作用：1. 电能分配和控制：低压开关柜可以将进入柜体的电能分配到不同的回路或设备中，实现对电路的控制和调节。
通过接触器的通断控制，可以实现对电路的开关和切换。
2. 电路保护：低压开关柜配备有断路器和保护装置，可以对电路进行过载、短路等异常情况的保护。
一旦电路出现异常，断路器会迅速切断电路，以保护设备和人员的安全。
3. 电能监测和仪表显示：低压开关柜配备有各种仪表，可以对电路的电压、电流、功率等参数进行监测和显示。
通过仪表的读数，可以及时了解电路的运行状态，为系统运行和维护提供参考依据。
低压开关柜广泛应用于各个领域的电力系统中，包括工业、建筑、能源等行业。
无论是工厂的生产线，还是商业建筑的供电系统，都离不开低压开关柜的支持和控制。
它不仅提高了电力系统的安全性和可靠性，还提供了便利的电能分配和控制手段。
三、低压开关柜的发展趋势随着电力系统的不断发展和变革，低压开关柜也在不断创新和改进。
目前，低压开关柜的发展趋势主要集中在以下几个方面：1. 智能化：随着物联网技术和人工智能技术的快速发展，低压开关柜正朝着智能化方向发展。
低压开关柜工作业绩简述50字
摘要：
1.低压开关柜概述
2.低压开关柜的工作原理与特点
3.低压开关柜的应用领域
4.低压开关柜的业绩表现
5.发展趋势与展望
正文：
低压开关柜是一种用于电力系统中配电、控制和保护的重要设备。
它广泛应用于各种工业、建筑、交通等领域，对保障电力系统的稳定运行具有重要意义。
低压开关柜的工作原理主要是通过控制和保护电器元件来实现对电路的通断、切换和保护。
它具有结构紧凑、操作简便、可靠性高、维护方便等特点。
在实际应用中，低压开关柜能够有效地防止过载、短路等电力故障，确保电力系统的安全稳定运行。
在我国，低压开关柜的应用领域十分广泛，涵盖了石油、化工、冶金、建材、医药等众多行业。
凭借其出色的性能和可靠的品质，低压开关柜在各类工程项目中取得了显著的业绩。
面对未来，低压开关柜行业将继续保持稳健的发展态势。
随着科技的进步和市场需求的不断增长，低压开关柜将朝着小型化、智能化、环保节能等方向发展。
同时，国家政策的扶持和企业技术创新的推动，也将助力低压开关柜在
国内外市场取得更为辉煌的业绩。
总之，低压开关柜作为一种重要的电力设备，其广泛的应用和出色的业绩表现彰显了其在电力系统中的重要地位。
GCK 柜型结构骨架模数E 功能单元主母线最大电流垂直母线最大电流主母线安装方式GGD MNSGCS MNS固定分隔组合式C 型材25mm 8E/4、8E/2、8E 、16E 、24E 6300A 2000A 背部柜顶GCS抽出式8MF 型材20mm 8E/2、8E 、12E 、4000A 1000A 背部16E 、24E GCK抽出式异型钢20mm 10E 、20E 、30E 、40E 、45E3150A 600A 柜顶GGD 固定式3150A 柜顶型号定义（德文缩写）:M：标准模件（Modulares）N：低压（Niederspannungs）S：开关配电装置（Schaltanlagen-system）关电装置MNS 是来自ABB的最先进的低压开关柜技术 MNS 技术由德国引进，是ABB全球化的标准 MNS 在全球已有40年的历史 MNS 产品不断升级，MNS-MNS2.0-MNS3.0 运行更可靠 结构更紧凑操作维护更方便 操作、维护更方便 完善的智能化系统MNS在欧洲和中国的天津及上海进行了由第三方执行的各种试验MNS型式试验5500A大电流试验主开关100KA O CO100KA O-CO试验盐雾试验振动试验绝缘材料试验经济性好安全性好设计紧凑•已按IEC 439-1进行了型式试验对建筑和工业应用是最佳选择 高度的标准化装配使工程设计和工业生产极为方便•已按IEC 1641 进行了35 kA (440 V; 0,1 s) 防弧试验•每个开关柜都经过例行试验•MNS30具有无功功率补偿减少了运行成本主母线系统布置在柜的后部，保证了运行的安全性MNS3.0灵活性好可靠性好500000MNS •模块化的设计•完善的产品系列•对用户的特运行和环境要求有最佳的适应性••已在全世界销售了500.000 多台MNS 开关柜•机械和电气部件具有顶级的质量•因配电母线绝缘，易于改装、扩建高抗腐蚀能力•机械部分无需维修•已取得ISO 9001 认证P26西安航天资质证书z标准：IEC60439-1，GB7251.1-2005z额定绝缘电压Ui：690V AC 3P400V AC3P z额定工作低压Ue：400V AC 3Pz额定冲击耐受电压Uimp: 8kVz过电压等级:III额定工作频率50/60Hz额定工作频率:50/60Hzz主母线额定电流Ie:5500A(6300A)z额定峰值耐受电流Ipk:220kAz额定短时耐受电流Icw:100kAz配电母线额定电流Ie:1200kA(2000A)z额定峰值耐受电流Ipk:110kA(176kA)额定短时耐受电流I50kA(80kA)z额定短时耐受电流Icw:50kA(80kA)z防护等级：IP30-IP54z结构尺寸：高2200mm宽400，600，800，1000，1200mm深400，600，800，1000，1200mm模数25mm免维护骨架及金属结构件为覆铝锌板，具优良的表面保护性能自攻螺丝紧固良好的接地连续性组合灵活可靠组合灵活，可靠基本骨架均带25mm模数孔采用柔性加工工艺保证精度和强度采用柔性加工工艺，保证精度和强度框架结构无需专用工具便可组装成各种形式的柜体:前操作式/背靠背式/单台/多台组合式等防磁结构，有效防止涡流发热在MNS2.0系统中将同一功能组的零部件组装后，可构成一个简便的机械和电气功能组件，包括动力组件和控制组件。
低压开关柜GCS技术性能的详细描述一、概述:GCS型抽出式低压开关柜，是我国目前抽出式低压开关柜市场主导产品，被广泛的采用。
壳体采用优质冷轧钢板。
具有较高技术性能指标，而且还采用先进的拼装结构，高断流功能单元组合，具有安全可靠、紧凑、方便灵活等优点。
二、用途1.GCS型抽出式低压开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
2.GCS型抽出式低压开关柜在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
3.GCS型抽出式低压开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口的特殊需要。
GCS型抽出式低压开关柜是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容，计算机接口，动力集中控制，方便安装维修，缩短事故处理时间等需要，本着安全，经济，合理，可靠的原则设计的新型低压抽出式开关柜，产品具有分断，接通能力高，动热稳定性好，电气方案灵活，4.组合方便，系列性实用性强，结构新颖，防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
三、GCS低压开关柜符合以下技术条件和有关检验标准：GB7251-97 《低压成套开关设备》GB14048.1—94 《低压开关设备和控制设备总则》GB14048.2—94 《低压开关设备和控制设备低压断路器》GB14048.3—93 《低压开关设备和控制设备低压断路器低压开关、隔离器、隔离开关及熔断器组合电器》GB14048.4 -94 《低压开关设备和控制设备低压机电式接触器和电动机启动器》GB14048.5-94 《低压开关设备和控制设备控制电路电器和开关元件第一部分低压机电式控制电路电器》GB4942.2 《低压电器外壳防护等级》GB3047 《面板、架和柜的基本尺寸》GB2423.1-GB2423.2《电工电子产品基本环境试验规程》GB2423.4 《电工电子产品基本环境试验规程》GB9466 《低压成套开关设备基本试验方法》GB4205 《控制电气设备的操作件标准运动方向》GB2681 《电工成套装置中的导线颜色》DL404-91 《户内交流开关柜订货技术条件》CECS49-93 《低压成套开关柜设备验收规程》四、使用条件1.周围空气温度不高于+40℃，不低于-25℃，24小时内平均温度不得高于+35℃，超过时，需根据实际情况降容运行。
低压柜配电柜一、GGD低压配电柜1. 概述GGD 型交流低压配电柜是原能源部门以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，与1991年下达的技术进步开发项目.由原能源部低压成套开关设备联合设计组（NLS）完成设计和研制，并与1992年 10月通过由原能源部主持的部级鉴定.这种型号的低压开关在我国得到广泛应用.其广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流 50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用.GGD型开关柜具有分断能力高，动热稳定性好。
电气方案灵活、组合方便，结构新颖，防护等级高等特点。
符合GB7251和IEC60439等标准。
、2、结构特点柜体采用通用柜的形式，构架用8MF冷弯型局部焊接组装而成。
通用柜的零部件按模数原理设计，并有以20mm为模数的安装孔。
柜体设计充分考虑了散热问题，柜体上下两端均有不同数量的散热槽孔，运行时柜内电器元件发热的热量经上端槽孔排出，而冷空气从下端槽孔不断补充进柜，达到散热目的。
柜门用转轴式活动铰链与构架相连，便于安装、拆卸。
装有电器元件的仪表门用多股软铜线与构架相连，整个柜子构成完整的接地保护电路。
柜体面漆选用聚酯桔行烘漆、附着力强，质感好。
柜体防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40之间选择。
二、抽屉柜GCS抽屉柜1、概述：GCS抽屉柜是ABB公司制造技术的产品,为工厂组装式低压开关柜装置,技术标准符合IEC439-1、VDE660part500、BS5486partl、UTE63-410.作为船用的产品还符合Lioyd's Register船用标准GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
后者技术水平达到八十年代水平。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
2、机构特点：2.1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。
2.2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
2.3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
2.4、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
2.5、电缆隔室的设计使电缆上、下进出均十分方便。
2.6、抽屉高度的模数为200mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流400A及以下。
2.7、抽屉面板具有分、合、试验、抽出等位置的明显标志。
抽屉单元有机械联锁装置。
2.8、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
MNS抽屉柜1概述MNS型抽屉式开关柜是按照ABB概公司技术制造的产品，适用于交流50/60HZ、额定工作电压660V及以下的低压配电系统。
经过特殊处理后，还可用于海上石油平台和核电站中。
MNS型抽屉式低压柜适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区、高层建筑场所，作为50/60HZ，额定工作电压660V及以下的电力系统的配电设备的电能转换、分配及控制之用。
2结构特点2.1抽屉由包含若干机械机构的功能部件构成，这些机构保证了抽屉有连接/试验/分离/移出等位置，并可在不同位置分别用挂锁进行锁定。
同时，也把显示、控制及人机接口元件集成在前面板上。
2.2通过操手柄和大联锁，可以准确地将抽屉定位在连接/试验/分离/移出等位置。
各个位置在前面板上均有相应的标识，简单、直观。
2.3当断路器合阐时，由机械联锁装置禁止抽屉移动，以保证操作的安全性。
2.4在操作过程中，有可能进整定或检查抽屉内部的情况，因而需要打开抽屉面板，此时，可用相应的解锁工具将抽屉面板打开。
2.5各抽屉单元完全独立，抽屉间完全隔离。
2、固定分隔式功能单元（基于固定式或插入式元件）2.1此类功能单元保留了固定单元结构简单操作方便的优点，同时也有抽屉柜功能单元分隔明确、隔离可靠的特点。
适用于配电回路或电动机控制回路均可。
2.2插入元件可以抽出来进行维护或更换而不需要切断电源，这类元件的使用，而不会影响到整个配电系统的其它回路。
2.3通过操作机构和面板上旋转手柄的联锁，可以保证在断路器合闸时无法开门，增强了设备的安全性。
3、离柜的抽出式功能单元3.1设备安装在一个抽架底座上，它具有工作/试验/断开/抽出四个位置，在各个位置均有相应的状态指示，并可锁定在些位置。
3.2在改变位置时，在开关前面均有相应的位置变化指示。
在各种位置时均可保持IP20的防护等级。
3.3该方案大大简化了大功率设备的维护。
可用作进线、联络及配电回路。
4.1、相同规格的抽屉单元可灵活的互换。
3.4、出线侧同固定的出线转接件直接相连，二次线采用专用的二次接插件连接。
（二次插件8E/4单元最多为16芯，8E/2单元及以上为32芯）3.5、各种规格的抽屉单元均有相应的进出导轨及滚轮的使用，可以有效地减小操作所需的力。
3.6、专用的三节式导轨不仅使抽屉进出更加灵活，而且可有效地保证将抽屉导出柜体骨架外，即使在抽屉单元不离开骨架的前提下，也可以对抽屉单元进行检3.7、根据抽屉单元高度或回路电流的大小，对一单元及以上抽屉还可以加装推进机构。
3.8、抽屉单元尤其适用于电动机控制回路。
对于配电型回路，也可以根据各种功能及实际需要进行选用。
2.3、GCK抽屉柜概述：GCK系列是电动机控制中心（MCC）用抽出式封闭开关柜，目前有GCK、GCK1、GCK1（1A）等型号。
GCK系列开关柜有动力配电中心（PC）柜、电动机控制中心（MCC）柜和电容器补偿等三类。
PC柜包括进线柜、母联柜、馈电柜等。
GCK低压抽出式开关柜适用于交流50HZ、额定工作电压小于等于660v、额定电流4000A及以下的配电系统，适用于动力配电、电动机控制及照明等配电设备。
符合IEC60439-1、GB7251.1、JB/T9661等相关标准。
结构特点：1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修；2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。
3、GCK母线系统采用三相四线制、三相五线制水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。
三相水平母线采用铜母线，机械强度高、散热性好。
1、主电路配电系统图和平面布置图；额定工作电压；额定工作电流；保护装置整定电流以及必要的技术参数。
2、标明进/出线电缆规格。
3、开关柜内主要电气元件的型号，规格及数量。
4、如开关柜之间或进线柜需要母线桥或母线槽的跨度，距地高度等具体要地注数据。
详见母线桥或母线槽的订货须知。
5、开关柜使用在特殊环境条件时，应在订货时详细说明。
6、其它具体要求GCK1（1A）低压抽出式开关柜适用于三相交流50、60Hz，额定电压660V，额定电4000A及以下的三相四线制及三相五线制电力系统。
具有结构先进、分断能力高、外形美观、电气性能高、防搞等级高、安全可靠、维护方便等特点。
1、柜架采用异型钢材，利用角板定位，螺栓连接的无焊接结构；零部件的成型尺寸、开孔尺寸、设备间隔实行模数化；柜体外部经磷化处理，然后采用静电环氧粉末喷涂；柜架分为母线室、功能单元、电缆室三个相互隔离的区间，可防事故扩散和便于带电维修； 2、功能单元分馈电单元、电动机单元、公用电源单元；隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门板打不开；主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全地进行电器设备的维修；功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头；接地插头使抽屉在分离试验连接位置时，保险期限证了保护电路的连续性；功能单元隔室采用金属板隔开；隔室中的活门，随着抽屉的推进和拉出自动打开或封闭，使之在隔室中不能触及垂直母线。
3、GCK母线系统采用三相四线制、三相五线制水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。
三相水平母线采用铜母线，机械强度高、散热性好。
