GCS低压开关柜说明书样本

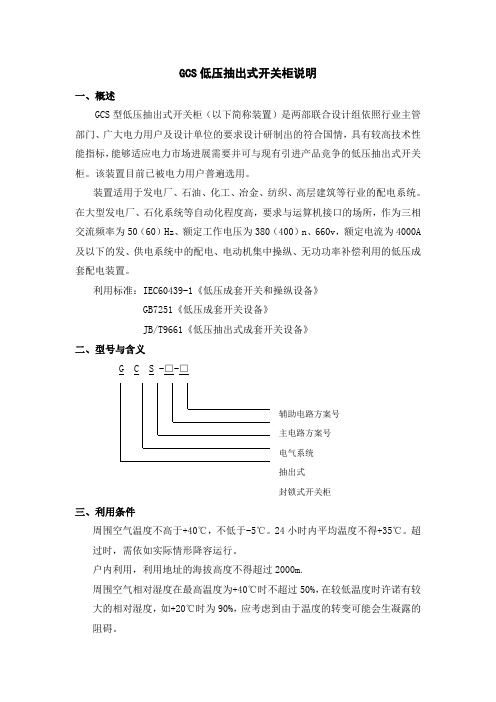

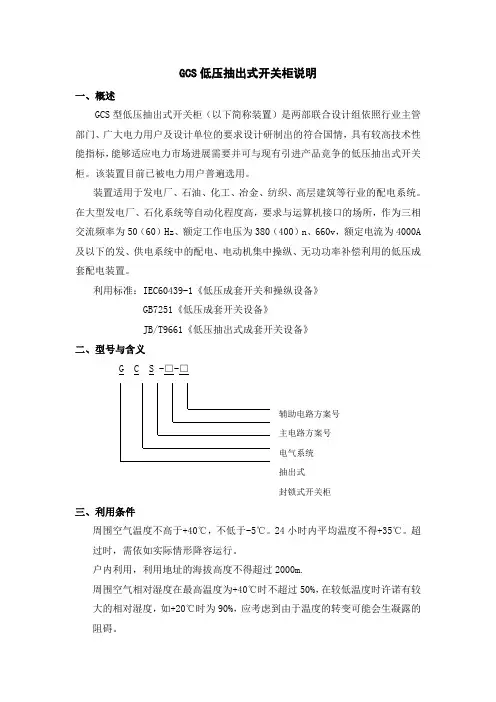

GCS低压抽出式开关柜说明一、概述GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组依照行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场进展需要并可与现有引进产品竞争的低压抽出式开关柜。

该装置目前已被电力用户普遍选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与运算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400）n、660v，额定电流为4000A 及以下的发、供电系统中的配电、电动机集中操纵、无功功率补偿利用的低压成套配电装置。

利用标准：IEC60439-1《低压成套开关和操纵设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》二、型号与含义G C S -□-□辅助电路方案号主电路方案号电气系统抽出式封锁式开关柜三、利用条件周围空气温度不高于+40℃，不低于-5℃。

24小时内平均温度不得+35℃。

超过时，需依如实际情形降容运行。

户内利用，利用地址的海拔高度不得超过2000m.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时许诺有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的转变可能会生凝露的阻碍。

装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整（符合GBJ232-82标准）。

装置应安装在无猛烈震动和冲击和不足以使电器元件受不到应有侵蚀的场所。

四、1.要紧技术参数主电路额定电压（V）交流380（400）、（600）辅助电路额定电压（V）交流220、380（400）直流110、220额定频率（HZ）50(60)额定绝缘电压（V）660（1000）水平母线≦4000额定电流（A）垂直母线（MCC）1000母线额定短时耐受电压（kA/1S）50，80母线额定峰值耐受电流（Ka/）105，176主电路2500工频试验电压（V/1 min）辅助电路1500三相四线制母线三相五线制，N防护等级IP30 , IP40五、要紧特点提高转接的热量，较大共谋的降低由于转接件的温升给接插件、电缆头、距离板带来的附加温升。

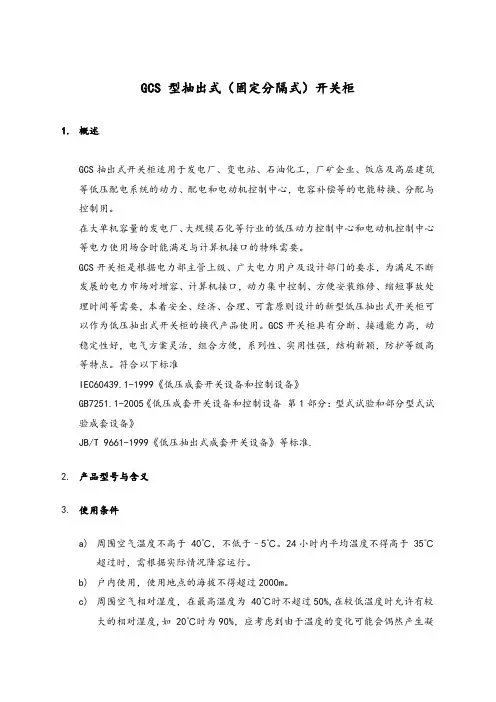

GCS 型抽出式（固定分隔式）开关柜1.概述GCS抽出式开关柜适用于发电厂、变电站、石油化工，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用。

GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。

符合以下标准IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》JB/T 9661-1999《低压抽出式成套开关设备》等标准.2.产品型号与含义3.使用条件a)周围空气温度不高于 40℃，不低于–5℃。

24小时内平均温度不得高于 35℃超过时，需根据实际情况降容运行。

b)户内使用，使用地点的海拔不得超过2000m。

c)周围空气相对湿度，在最高温度为 40℃时不超过50%,在较低温度时允许有较大的相对湿度,如 20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

d)开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。

e)开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所f)用户有特殊要求时，可以与制造厂协商解决。

4.电气性能：a)基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流 380（600）V辅助电路交流 380、220V直流 220、110V额定频率 50（60）HZ水平母线额定电流≤3150A垂直母线额定电流 1000A额定峰值耐受电流（0.1S） 105、176KA额定短时耐受电流（1S） 50、80KAb)开关柜的主电路方案:共32组118个规格,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

单元回路额定电流250A及以下。

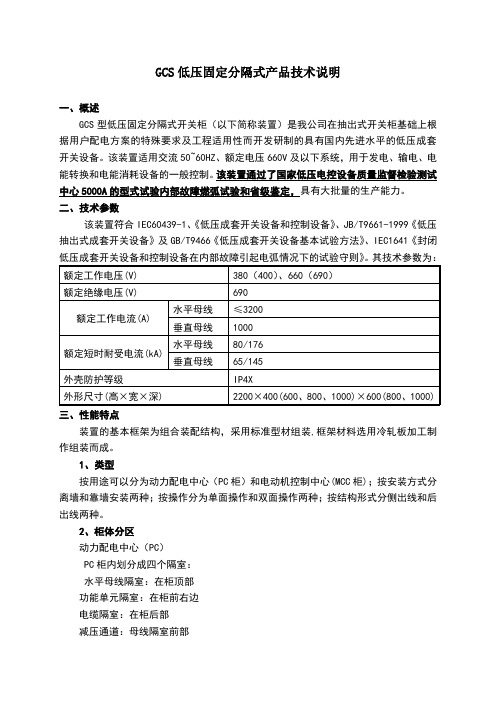

GCS低压固定分隔式产品技术说明一、概述GCS型低压固定分隔式开关柜（以下简称装置）是我公司在抽出式开关柜基础上根据用户配电方案的特殊要求及工程适用性而开发研制的具有国内先进水平的低压成套开关设备。

该装置适用交流50~60HZ、额定电压660V及以下系统，用于发电、输电、电能转换和电能消耗设备的一般控制。

该装置通过了国家低压电控设备质量监督检验测试中心5000A的型式试验内部故障燃弧试验和省级鉴定，具有大批量的生产能力。

二、技术参数该装置符合IEC60439-1、《低压成套开关设备和控制设备》、JB/T9661-1999《低压抽出式成套开关设备》及GB/T9466《低压成套开关设备基本试验方法》、IEC1641《封闭三、性能特点装置的基本框架为组合装配结构，采用标准型材组装,框架材料选用冷轧板加工制作组装而成。

1、类型按用途可以分为动力配电中心（PC柜）和电动机控制中心(MCC柜)；按安装方式分离墙和靠墙安装两种；按操作分为单面操作和双面操作两种；按结构形式分侧出线和后出线两种。

2、柜体分区动力配电中心（PC）PC柜内划分成四个隔室：水平母线隔室：在柜顶部功能单元隔室：在柜前右边电缆隔室：在柜后部减压通道：母线隔室前部GCS固定分隔式开关柜为3b分隔方式主要体现在主元器件隔室，二次元件隔室及电缆与母线连接隔室均为分隔的功能空间。

主次元件隔室位于柜前，电缆隔室位于柜后，母线隔室位于柜顶及柜侧中部，专业的散热、减压通道位于母线隔室前部。

为实现3b分隔的主要措施：a.每个功能单元隔室采用单独封闭；b.水平母线隔室与功能单元隔室、电缆隔室之间用金属板分隔；c.二次元件隔室与主元件隔室之间用金属板分隔；d.功能单元室与垂直母线室、释压通道均采用金属板或绝缘板进行分隔,功能单元室与释压通道之间的隔板上对应装有活门，当功能单元室发生引弧时，活门打开，释压通道开通，从而将电弧限制在功能隔室或发生电弧的位置，保证一个单元发生故障时，电弧不会扩展影响到其它单元。

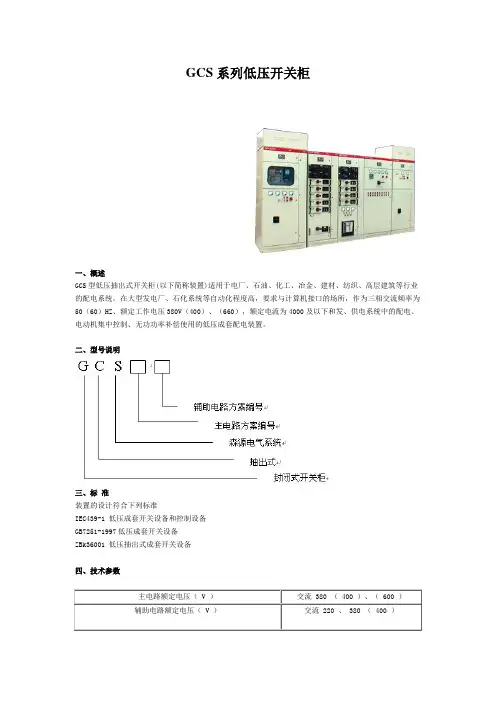

GCS系列低压开关柜一、概述GCS型低压抽出式开关柜(以下简称装置)适用于电厂、石油、化工、冶金、建材、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压380V（400）、（660），额定电流为4000及以下和发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

二、型号说明三、标准装置的设计符合下列标准IEC439-1 低压成套开关设备和控制设备GB7251-1997低压成套开关设备ZBk36001 低压抽出式成套开关设备四、技术参数主电路额定电压（ V ）交流 380 （ 400 ）、（ 600 ）辅助电路额定电压（ V ）交流 220 、 380 （ 400 ）五、主结构■ 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的φ9.2mm的安装孔，内部安装灵活方便。

■ 主构架装配形式设计为两种，全组装式结构和部分（侧柜和横梁）焊接式结构，供用户选择。

■ 装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。

各室的作用相对独立。

■ 水平主母线采用柜后平置式排型方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。

■ 电缆隔室的设计电缆上下进出均十分方便。

■ 装置通用柜体的尺寸系列（见下表单位：mm）GCK系列低压开关柜一、用途与性能■GCK1系列电动机控制中心，主要是由一些组合式电动机控制单元，和其它功能单元组合而成。

这些单元以上下重叠的方式安装在封闭的金属柜体内，用设置在柜体上方的水平母线，将每个柜体联结在一起，同一柜体的功能单元则并联在垂直母线上。

柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离的区域，功能单元分别安装在各自的小室内，当任何一个功能单元发生事故时，均不影响其它单元，防止事故扩大。

■本产品符合ZBK36001-89《低压抽屉式成套开关设备》标准，该产品采用IEC114规定的IP40防护等级，当所有的门和护板开闭时，或门开启时以及功能单元处于移出位置时均能达到相应的防护等级，这样可确保人身安全。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

单元回路额定电流250A及以下。

GCS抽屉柜使用说明书2009年10月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置,技术标准符合IEC439-1、VDE660part500、BS5486partl、UTE63-410.作为船用的产品还符合Lioyd's Register船用标准GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

后者技术水平达到八十年代水平。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：设计紧凑：以较小的空间能容纳较多的功能单元。

结构通用性强，组装灵活：以25mm为模数的C形型材能满足各种结构形式，防护等级及使用环境的要求。

采用标准模块设计：分别可组成保护、操作、控制、调节、测定、批示等标准单元；用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的框架结构和抽屉单元。

安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

技术性能高：主要参数达到当代国际技术水平。

压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。

装配方便：不需要特殊复杂工具。

用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

执行标准:本产品符合GB7251.1-2005《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求。

结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

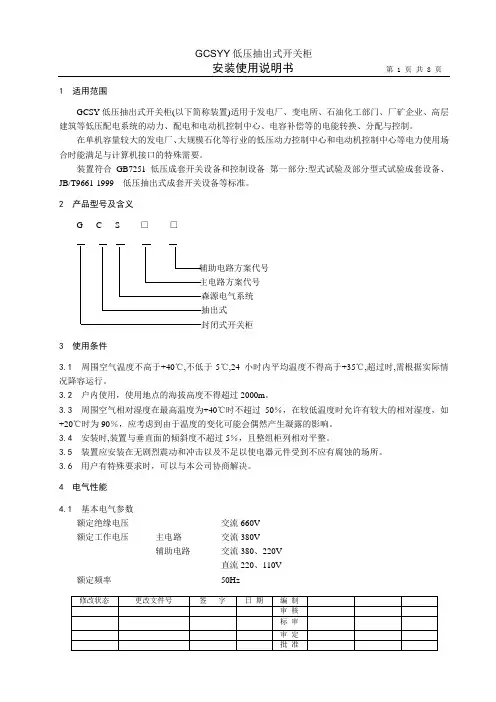

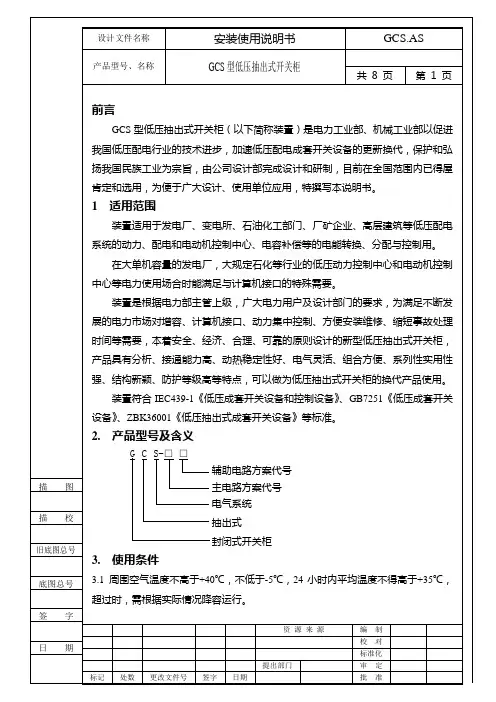

GCSYY低压抽出式开关柜安装使用说明书第 1 页共 8 页1 适用范围GCSY低压抽出式开关柜(以下简称装置)适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制。

在单机容量较大的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

装置符合GB7251 低压成套开关设备和控制设备第一部分:型式试验及部分型式试验成套设备、JB/T9661-1999 低压抽出式成套开关设备等标准。

2 产品型号及含义G C S -□- □3 使用条件3.1周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不得高于+35℃,超过时,需根据实际情况降容运行。

3.2户内使用，使用地点的海拔高度不得超过2000m。

3.3周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较大的相对湿度，如+20℃时为90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4安装时,装置与垂直面的倾斜度不超过5％，且整组柜列相对平整。

3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

3.6用户有特殊要求时，可以与本公司协商解决。

4 电气性能4.1基本电气参数额定绝缘电压交流660V额定工作电压主电路交流380V辅助电路交流380、220V直流220、110V额定频率50Hz水平母线额定电流≤4000A垂直母线额定电流(MCC) ≤1000A额定峰值耐受电流105(176)kA额定短时耐受电流50(80)kA4.2 主电路方案装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。

主电路方案包括了发电、供用电和其它电力用户的需要，最大额定工作电流为4000A，适合2500kV A 及以下的配电变压器选用。

此外，为适应供用电提高功率因数的需要而设计了电容器补偿柜；考虑系统稳定、母线电压质量综合投资的需要而设计了电抗器柜。

低压成套开关设备GCK型交流低压抽出式配电柜安装使用说明书一、用途与特点：辅助电路触头接插件15,25馈电电路最大电流PC柜63,125,160,250,400,630MCC柜63,125,160,250,400,630,800,1000,1600受电电路630,1000,1600,2000,2500,3200额定短时耐受电流有效值（KA）50峰值（KA）105耐压（V/1min）2500外形尺寸（mm）高X宽X深见附图小室高度（mm）见附图四、安装与调试：1、设备的拼装：a）去除设备外包装，按排列图将设备置于预先制作好的槽钢底座上，用M12螺丝将设备整齐牢固地拼装成一体，并可靠地固定于底座上；b）按相序标识和位置标记将水平母排(包括N和PE)安装于相应处并使其可靠连接；c）按原理图(附图)连接好二次控制线路(包括柜间联动控制线、补偿柜电流取样线)、N(零)线、PE(接地)线；d）安装好设备内各种联锁、联动装置，确保其动作时灵活可靠；注意！设备的外壳（箱体）必须可靠接地；2、设备进出电缆线由设备上方电缆槽(桥架)或下方电缆沟进入设备内；3、设备安装完毕，应仔细检查内部器件的所有搭接、固定螺丝，防止因运输、安装过程中引起的松动；然后将设备内清理干净，确保没有任何工具与杂物遗留在设备内；4、设备通电前，应用500V兆欧表(摇表)对回路的绝缘电阻进行摇测，测出的结果应大于5兆欧方可通电；摇测应包括：设备内各受电母线、水平母线、输出母线，摇测部位：A-B、B-C、A-C、A+B+C-N、A+B+C+N-PE(地)；注意！测量线路绝缘电阻时，必须将电源开关、负载、二次回路(熔断器或二次开关)断开；5、设备第一次通电时，应首先检查负载功率与设备内开关电器容量是否匹配，并在不接负载时操作一次，然后再接上负载投入使用。

五、使用与维护：1、设备的运行操作：接通电源(市电或发电)，主柜面板上电源指示灯点亮，指示电源的接通情况；将各控制功能转换开关按运行要求拨到相应位置上，操作电源进线柜上“合闸按钮”合上总开关(断路器、刀型隔离开关或刀型隔离转换开关)设备内主电源接通，此时旋转操作面板上的电压转换开关，即可在电压表中分别读出电路中的三相线电压(380V~400V)，如三相正常即可合上补偿柜主开关(断路器、隔离开关熔断器组)将补偿柜投入运行，再按工作需要操作各支路开关(断路器、交流接触器等控制电器)使设备正常运行；注意！合闸操作时必须先合上总开关再合上各支路开关投入运行，分闸操作时必须先操作各支路开关使之分闸或停止运行再将总开关分闸；补偿柜在投入运行后前应将补偿器面板上的状态选择开关置于“运行/自动”位置(运行/自动状态指示灯亮)并检查柜内各回路小型断路器（或熔断器）处于合闸或连通位置方可投入运行；2、设备在运行过程中应经常对运行状况进行检查，主要检查仪表及各状态指示灯工作是否正常，设备内是否有不正常的响声，母线、一次接插件及电器元件是否有不正常的发热或变形，如发现上述情况应停止运行，切断电源，找出故障部位和原因并进行维修，待故障排除后方可继续使用；3、补偿柜在投入运行十五天后，应对柜内电路元器件进行一次检查，特别是主电路各元件的连接线端子应重新紧固一次，以后每个季度进行一次此类检查；如果在运行过程中发现补偿后的功率因素达不到正常要求（一般要求在95％以上），应检查电力电容器的容量是否正常，各回路的元器件是否损坏，必须由专业人员进行检查；4、功能单元(抽屉)的一次插件是最容易烧坏的部位，在使用过程中要尽量避免插入不到位或过电流引起的插件发热损坏，应经常检查插件是否发热或损坏(如颜色改变），如发现异常要及时予以更换以免故障范围扩大；5、当出现指示灯不亮、内部控制元件不动作或电压表无指示等故障时，应检查二次熔断器是否熔断，元器件各触点及二次插件是否接触良好；6、当任一输出单元回路发生故障时，可以在短时间内将可移动单元(抽屉)抽出，换上备用单元继续使用，相同规格移动单元（一次插件的额定电流必须相同）可在任一柜上互换;抽屉的抽出和插入的操作方法是：抽出操作时将操作手柄旋(或拨)至分闸位置，打开小室门，按下解锁杆，再将移动单元(抽屉)操作拨杆拨到至(抽出)位置，即可将功能单元抽出，插入操作与抽出操作相反；7、当设备出现大电流(如短路)跳闸故障后，应检查相关电路母线、功能单元(抽屉)的一次插件是否损坏,搭接是否松动,元器件是否受到破坏,拆开相关断路器或接触器外壳检查主触头是否烧坏、粘连，并清除内部的尘埃及金属粒子，对损坏的母线和器件进行修复或更换才能继续使用；8、定期对设备进行维护保养(每年不少于一次)，保持内部清洁，检查各部件是否有松动、变色等不正常现象；注意！柜内检查、维护保养必须在设备停电的情况下并由专业人员严格按照相关操作规程进行。

GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。

选用材料又分为钢板结构技术和塑料结构技术。

GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。

产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。

被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。

广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。

适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。

2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。

3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。

5、电缆隔室的设计使电缆上、下进出均十分方便。

6、抽屉高度的模数为160mm。

抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。

相同功能单元的抽屉具有良好的互换性。

GCK系列低压抽出式配电柜一．概述：GCK系列低压抽出式配电柜是天津电气传动研究所在90年代初期研制开发的的产品，由干其产品的性价比高于国内同类产品，目前在国内己被广泛应用。

为了提高产品的性能，以满足我国电力系统快速发展的需要，本公司根据市场需要，研制开发了GCK低压抽出式配电柜，该产品在保持了电气性能高于同类产品的基础上，增大了容量和机械强度，并具有结构先进，外型美观，防护等级高，安全可靠，维护方便等特点；可作为低压成套开关设备的更新换代产品。

二.适用范围及用途；GCK系列低压抽出式配电柜(以下简称装置)是组装式的高级型配电装置，适用于交流50Hz，额定工作电压380v及以下的三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的电能转换、分配及电动机集中控制之用，还可与程序控制器和微处理器组成供配电自动控制系统。

本装置是发电厂、变电所、冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，被国家列为两网改造推荐产品。

本装置符合下列标准IEC60439 -1《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》GB7251．1《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》ZBK3600《低压抽出式成套开关设备》三.型号含义：四.使用条件；3.户内安装使用，使用地点的海拔高度不得超过2000m。

4.空气清洁，在最高温度为+40℃时，其相对湿度不得超过50％；在较低温度时，允许有较大的相对湿度。

例如：+20℃时相对湿度为90％，但考虑到因温度的变化，有可能会偶尔产生适度的凝露。

5.安装时与垂直面的倾斜度不超过5°。

6.装置适应于以下温度的运输和储存过程：-25℃—+55℃的范围之间，在短时间内(不超过24h)可达70℃，在这些极限温度下装置不应遭受任何不可恢复的损伤，而且在正常的条件下应能正常工作。

7.装置应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

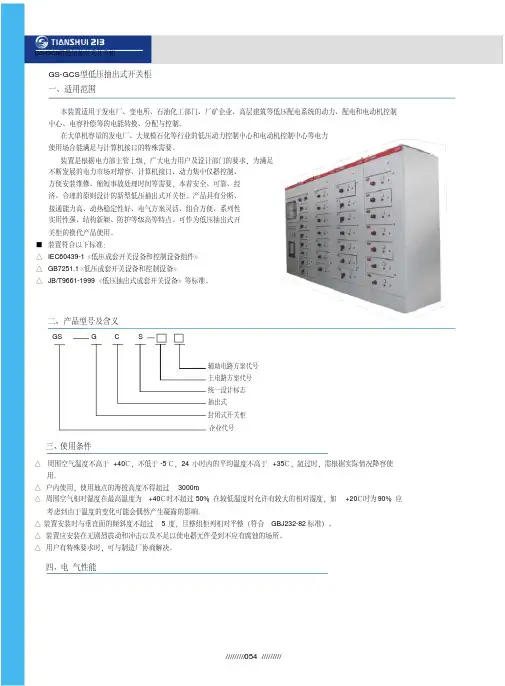

GCS 低压抽出式开关柜安装使用说明书1适用范围GCS 低压抽出式开关柜 ( 以下简称装置 ) 适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制。

在单机容量较大的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

装置符合 GB7251.1-1997 低压成套开关设备和控制设备第一部分 : 型式试验及部分型式试验成套设备、 JB/T9661-1999 低压抽出式成套开关设备等标准。

2产品型号及含义G C S-□-□辅助电路方案代号主电路方案代号森源电气系统抽出式封闭式开关柜3使用条件3.1 周围空气温度不高于 +40℃ , 不低于 -5 ℃ ,24 小时内平均温度不得高于 +35℃, 超过时 , 需根据实际情况降容运行。

3.2户内使用，使用地点的海拔高度不得超过2000m。

3.3 周围空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较大的相对湿度，如 +20℃时为 90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4安装时,装置与垂直面的倾斜度不超过5％，且整组柜列相对平整。

3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

3.6用户有特殊要求时，可以与本公司协商解决。

4电气性能4.1基本电气参数额定绝缘电压交流 660V额定工作电压主电路交流 380V辅助电路交流 380、 220V直流 220、 110V额定频率50Hz水平母线额定电流≤4000A垂直母线额定电流 (MCC)≤1000A额定峰值耐受电流105(176)kA额定短时耐受电流50(80)kA4.2 主电路方案装置主电路方案共32 组 118 个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。

主电路方案包括了发电、供用电和其它电力用户的需要，最大额定工作电流为 4000A，适合 2500kVA及以下的配电变压器选用。

GCS型低压抽出式开关柜安装使用说明书0ZD.412.320GCS LOW-VOLTAGE DRAW-OUT TYPE CUBICLE INSTALLATION AND USE INSTRUCTION湖南开关有限责任公司2004HUNAN SWITCHGEAR CO., LTD2004GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

GCS low-voltage draw-out type cubicle is suitable for the power of low voltage distribution system of the power plant、transformer substation、oil chemistry industry department、plant mine enterprise and high building etc., for controlling center of distribution and motor, for controlling use of electric power convert and distribution of capacitance compensation etc.,.在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

It can fulfill the special requirement at power use place of larger stand-alone capacity power plants、low voltage power controlling center of larger scale petrol chemistry industry and motor controlling center etc.,.本开关柜是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性适用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
