变压器与远距离输电电路动态分析+Word版含解析

or s o 对变压器动态分析的考查1、如图所示，某理想变压器的原线圈接一交流电，副线圈接如图所示电路，开关S 原来闭合，且R 1＝R 2.现将S 断开，那么交流电压表的示数U 、交流电流表的示数I、电阻R 1上的功率P 1及该变压器原线圈的输入功率P 的变化情况正确的是( )A ．U 增大B ．I 增大C ．P 1减小D ．P 减小答案　AD解析　开关S 由闭合到断开时，负载的总电阻变大，变压器的输出电压U 2不变，则输出电流I 2变小，R 上的电压变小，R 1上的电压U 变大，电阻R 1上的功率P 1＝＝，R 1不变，U 变大，则P 1增大，故A 正确，C 错误．由电流与匝数的关U 2R 1R 1U 2R 1系可知电流表的示数I 减小，B 错误．输出功率P 出＝I 2U 2，U 2不变，I 2减小，则P 出减小，输入功率等于输出功率，所以D 正确．2、(2012·福建理综·14)如图所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.和是理想交流电压表，示数分别用U 1和U 2表示；和是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )A ．I 1和I 2表示电流的瞬时值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 1变小解析　电路中交流电表的示数为有效值，故A 、B 项均错误；P 向下滑动过程中，R 变小，由于交流电源和原、副线圈匝数不变，U 1、U 2均不变，所以I 2＝变大，由U 2R 0＋R ＝，得I 1＝I 2变大，故C 项正确，D 项错误．I 1I 2n 2n 1n 2n 1答案　C3、 如图甲所示，T 为理想变压器，原、副线圈匝数比为10∶1，副线圈所接电路中，电压表V 1、V 2和电流表A 1、A 2都为理想电表，电阻R 1＝4 Ω，R 2＝6 Ω，R 3的最大阻值为12 Ω，原线圈两端加上如图乙所示规律变化的电压．在R 3的滑片自最下端滑动到最上端的过程中，以下说法正确的是( )　图5A ．电压表V 1的示数增大B ．电压表V 2的示数为20 V2C ．电流表A 1、A 2的示数都增大D ．电压表V 1的示数与电流表A 1的示数的乘积一直减小答案　D 解析　当R 3的滑片向上移动时，R 2、R 3的总电阻减小，分压减小，所以电压表V 1的示数减小，A 错误．由变压比公式＝得U 2＝22 V ，B 错误．根据“串反并同”得220 VU 2101电流表A 1的示数增大，电流表A 2的示数减小，C 错误．电压表V 1的示数与电流表A 1的示数的乘积为电阻R 2、R 3消耗的功率之和，由于P 入＝P 出＝P 1＋P 23，且P 入＝P 出不变，P 1增大，故P 23减小，D 正确．4、(2011·福建理综·15)图甲中理想变压器原、副线圈的匝数之比n 1∶n 2＝5∶1，电阻R ＝20 Ω，L 1、L 2为规格相同的两只小灯泡，S 1为单刀双掷开关．原线圈接正弦交变电源，输入电压u 随时间t 的变化关系如图乙所示．现将S 1接1，S 2闭合，此时L 2正常发光．下列说法正确的是( )　A ．输入电压u 的表达式u ＝20sin (50πt ) V2B ．只断开S 2后，L 1、L 2均正常发光C ．只断开S 2后，原线圈的输入功率增大D ．若S 1换接到2后，R 消耗的电功率为0.8 W答案　D解析　由图象乙可知U m ＝20 V ，T ＝0.02 s ，故ω＝＝100π rad/s ，即输入电压u 的22πTi表达式u ＝20sin (100πt ) V ，所以A 项错误．断开S 2后两灯串联，总电压仍为4 V ，2所以L 1、L 2均不能正常发光，B 项错误．根据P 入＝P 出＝可知断开S 2后R 总增大，U 2R 总P 入变小，P 出变小，C 项错误．若S 1接2，由P ＝可得P ＝ W ＝0.8 W ，D 项正U 2R 4220确．5、 某同学自制变压器，原线圈为n 1匝，在做副线圈时，将导线ab 对折后并在一起，在铁芯上绕n 2圈，从导线对折处引出一个接头c ，连成图所示电路．S 为单刀双掷开关，线圈电阻不计，原线圈接u 1＝U m sin ωt 的交流电源．下列说法正确的是( )A ．S 接b 时，电压表示数为2n 2U m n 1B ．S 接c 时，电压表示数为2n 2U m 2n 1C ．S 接c 时，滑动触头P 向下移动，变压器输入功率变大D ．S 接c 时，滑动触头P 向上移动，变压器输入电流变大答案　BD 解析　S 接b 时，双导线ab 产生的感应电动势抵消为零，电压表示数为零，选项A 错误；S 接c 时，副线圈的电动势就是一个n 2线圈产生的感应电动势，由＝、U 1＝U 1U 2n 1n 2，所以U 2＝，选项B 正确；P 向下滑时，R 变大，消耗的功率变小，因此U m22n 2U m 2n 1输入功率也变小，同理分析，P 向上滑时，R 减小，回路电流变大，由I 1n 1＝I 2n 2知输入电流变大，选项C 错误，D 正确．6、 如图甲所示，理想变压器原、副线圈的匝数分别是n 1、n 2，b 是原线圈的中心抽头，图中电表均为理想的交流电表，副线圈接定值电阻R ，其余电阻不计．从某时刻开始在原线圈c 、d 两端加上如图乙所示的交变电压．当单刀双掷开关由a 拨向b 后，下列说法正确的是( )甲 乙A ．副线圈输出电压的频率变小B ．电压表的示数变大C ．电流表的示数变小D ．原线圈的输入功率变大答案　BD解析　变压器不会改变交流电的频率，A 项错误；当开关由a 拨向b 后，n 1变小，由＝U 1U 2，且U 1＝不变，可知n 1变小，n 2、U 1不变时，U 2变大，即电压表的示数变大，同样n 1n 2U m2电流表示数也要变大，B 项正确，C 项错误；由P 入＝P 出＝U 2I 2可知，D 项正确．7、(2010·海南·9)如图所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源；副线圈电路中R 为负载电阻，交流电压表和交流电流表都是理想电表．下列结论正确的是( )A ．若电压表读数为6 V ，则输入电压的最大值为24 V2B ．若输入电压不变，副线圈匝数增加到原来的2倍，则电流表的读数减小到原来的一半C ．若输入电压不变，负载电阻的阻值增加到原来的2倍，则输入功率也增加到原来的2倍D ．若保持负载电阻的阻值不变，输入电压增加到原来的2倍，则输出功率增加到原来的4倍答案　AD解析　本题考查变压器的原理以及交流电的有关知识，意在考查考生对交变电流的认识和理解．因为电压表的读数为6 V ，则变压器的输出电压的有效值为6 V ，由＝，U 1U 2n 1n 2故U 1＝4U 2＝24 V ，所以输入电压的最大值为U m ＝U 1＝24 V ，所以选项A正确；22若输入电压不变，副线圈匝数增加，则U 2增大，由I 2＝可知，电流表示数增大，所U 2R 以选项B 错；输入电压和匝数比不变，则电压值不变，当负载电阻R 变大时，则I 2＝b，电流变小，又P 1＝P 2＝U 2I 2，故输入功率也减小，所以选项C 错；若负载电阻RU 2R 不变，输入电压变为原来的2倍，则输出电压也变为原来的2倍，I 2＝则输出电流也U 2R 变为原来的2倍，故输出功率P 2＝U 2I 2变为原来的4倍，所以选项D 正确．8、 (2011·山东理综·20)为保证用户电压稳定在220 V ，变电所需适时进行调压，图甲为调压变压器示意图．保持输入电压u 1不变，当滑动接头P 上下移动时可改变输出电压．某次检测得到用户电压u 2随时间t 变化的曲线如图乙所示．以下正确的是( )　　甲 乙A ．u 2＝190sin (50πt ) VB ．u 2＝190sin (100πt ) V 22C ．为使用户电压稳定在220 V ，应将P 适当下移D ．为使用户电压稳定在220 V ，应将P 适当上移答案　BD解析　由题图乙知交变电流的周期T ＝2×10－2 s ，所以ω＝＝100π rad/s ，故u 2＝U m 2πT sin ωt ＝190sin (100πt ) V ，A 错误，B 正确．由＝得U 2＝U 1，欲使U 2升高，2U 1U 2n 1n 2n 2n 1n 1应减小，P 应上移，C 错误，D 正确．9、如图所示的电路中，有一自耦变压器，左侧并联一只理想电压表V 1后接在稳定的交流电源上；右侧串联灯泡L 和滑动变阻器R ，R 上并联一只理想电压表V 2.下列说法中正确的是( )A ．若F 不动，滑片P 向下滑动时，V 1示数变大，V 2示数变小B ．若F 不动，滑片P 向下滑动时，灯泡消耗的功率变小C ．若P 不动，滑片F 向下移动时，V 1、V 2的示数均变小D ．若P 不动，滑片F 向下移动时，灯泡消耗的功率变大解析　若F 不动，滑片P 向下滑动时，滑动变阻器接入电路中的电阻变大，则副线圈回路中总电阻变大，则回路中电流减小，灯泡两端电压减小，功率变小，滑动变阻器两端电压变大，V 2的示数变大，而原线圈两端电压不变，则A 错误，B 正确；若P 不动，滑片F 向下移动时，根据理想变压器特点可知原线圈两端电压不变，副线圈两端电压减小，则副线圈回路中电流变小，灯泡L 消耗的功率减小，电压表V 2的示数变小，C 、D 错误．答案　B10、调压变压器就是一种自耦变压器，它的构造如图甲所示．线圈AB 绕在一个圆环形的铁芯上，CD 之间输入交变电压，转动滑动触头P 就可以调节输出电压．图甲中两电表均为理想交流电表，R 1、R 2为定值电阻，R 3为滑动变阻器．现在CD 两端输入图乙所示正弦式交流电，变压器视为理想变压器，那么( )A ．由乙图可知CD 两端输入交流电压u 的表达式为u ＝36sin 100t (V)2B ．当滑动触头P 逆时针转动时，MN 之间输出交流电压的频率变大C ．当滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数也变大D ．当滑动变阻器滑动触头向下滑动时，电阻R 2消耗的电功率变小答案　D解析　由题图乙可知u ＝36sin 100πt (V)，A 错误．M 、N 之间输出交流电压的频率由2输入的交流电压的频率决定，B 错误．滑动变阻器的滑动触头向下滑动时，R 3减小，由“串反并同”可知电压表读数减小，电流表读数增大，R 2消耗的电功率P 2＝减小，U 2R 2C 错误，D 正确．11、如图所示，理想变压器原线圈的匝数n 1＝1100匝，副线圈的匝数n 2＝110匝，R 0、R 1、R 2均为定值电阻，且R 0＝R 1＝R 2，电流表、电压表均为理想电表．原线圈接u＝220sin (314t ) (V)的交流电源．起初开关S 处于断开状态．下列说法中正确的是2( )A ．电压表示数为22 VB ．当开关S 闭合后，电压表示数变小C ．当开关S 闭合后，电流表示数变大D ．当开关S 闭合后，变压器的输出功率增大答案　BCD解析　电源电压的有效值为U 1＝220 V ，由＝可知U 2＝22 V ，而电压表示数只是U 1U 2n 1n 2R 1两端的电压，一定小于U 2，A 项错误．S 闭合后，负载总电阻变小，而U 2不变，由P 出＝知P 出变大，I 2＝变大，而P 入＝P 出＝U 1I 1，U 1不变，I 1应变大，即电流U 2R 总U 2R 总表示数变大；电阻R 0的分压U 0＝I 2R 0，U 0变大，则电压表示数U ′＝U 2－U 0应变小．综上所述，选项B 、C 、D 正确．。

1.高考中交流电路部分主要考查交变电流的产生和描述、交流电有效值、变压器的规律及动态分析、远距离输电等知识点。

对理想变压器问题应该从电磁感应的本质、电压比、电流比和能量的观点几个方面正确理解。

远距离输电问题应该分段分析，注意各段电压、电流、功率的关系。

掌握输送电过程中功率损失和电压损失。

2.理想变压器和远距离输电问题有时也和电磁感应一起考查，熟练应用法拉第电磁感应定律、楞次定律判断感应电动势、感应电流的方向。

一.理想变压器基本模型（1）理想变压器的构造、作用、原理及特征。

构造：两组线圈（原、副线圈）绕在同一个闭合铁心上构成所谓的变压器。

作用：在办理送电能的过程中改变电压。

原理：其工作原理是利用了电磁感应现象。

特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交流电压。

（2）理想变压器的理想化条件及规律如图所示，在理想变压器的原线圈两端加交流电压U 1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势。

根据法拉第电磁感应定律，有∆∆=∆∆=222111,φεφεn t n 忽略原、副线圈内阻，有2211,εε==U U 。

另外，考虑到铁心的导磁作用而且忽略漏磁，即认为任意时刻穿过原、副线圈的磁感线条数都相同，于是又有21φφ∆=∆。

由此便可得理想变压器的电压变化规律为2121n n U U =。

在此基础上再忽略变压器自身的能量损失（一般包括了线圈内能量损失和铁心内能量损失这两部分，分别俗称为“铜损”和“铁损”），有21P P =，而111U I P =，222U I P =。

于是又得理想变压器的电流变化规律为1221n n I I =。

由此可见：①理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因素的差别）。

②理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想化条件下的新的表现形式。

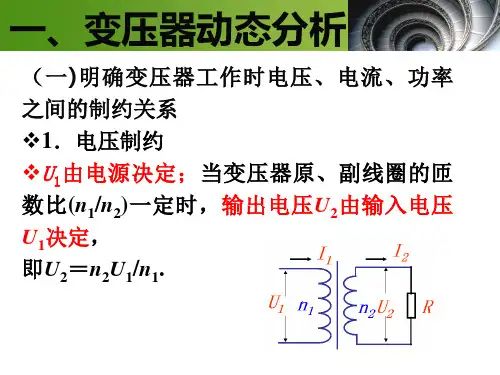

知识回顾1．理想变压器的基本规律 P 1＝P 2U 1U 2＝n 1n 2 I 1I 2＝n 2n 12．远距离输电回路1：发电机回路P 1＝I 1U 1回路2：输送电路I 2＝I 3＝I R ，U 2＝U 3＋U R ，P 2＝P R ＋P 3 回路3：输出电路I 4＝I 用，U 4＝U 用，P 4＝P 用 规律方法1．理想变压器问题中的两个“弄清”(1)弄清变量和不变量．如原线圈电压不变，原、副线圈的匝数比不变，其他物理量可随电路的变化而发生变化．(2)弄清动态变化过程中的决定关系，如U 2由U 1决定，P 1、I 1由P 2、I 2决定． 2．理想变压器问题的分析流程 (1)由U 1U 2＝n 1n 2分析U 2的情况； (2)由I 2＝U 2R分析I 2；(3)P 1＝P 2＝I 2U 2判断输入功率的情况； (4)由P 1＝I 1U 1分析I 1的变化情况．(5)对于一原线圈多副线圈，有U 1n 1＝U 2n 2＝…＝U nn nn 1I 1＝n 2I 2＋n 3I 3＋…＋n n I n P 1＝P 2＋P 3＋P 4＋…＋P n 变压器动态变化分析方法(1)变压器动态分析常见的两种情况①负载不变，匝数比变化； ②匝数比不变，负载变化． (2)处理此类问题应注意三点 ①根据题意分清变量和不变量；②要弄清“谁决定谁”的制约关系——电压是输入决定输出，电流和功率是输出决定输入； ③动态分析顺序： a ．由U 1和n 1n 2决定U 2；b ．由负载电阻R 和U 2决定I 2；c ．由P 2＝U 2I 2，确定P 1；d ．由P 1＝U 1I 1，确定I 1. 例题分析【例1】 (2016年高考·江苏卷)一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈．在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2.在将滑动触头从M 点顺时针旋转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高 【答案】 C【例2】 (多选)如图所示，理想变压器的原、副线圈分别接理想电流表A 、理想电压表V ，副线圈上通过输电线接有一个灯泡L 、一个电吹风M ，输电线的等效电阻为R ，副线圈匝数可以通过调节滑片P 改变．S 断开时，灯泡L 正常发光，滑片P 位置不动，当S 闭合时，以下说法中正确的是( )A ．电压表读数增大B ．电流表读数减小C ．等效电阻R 两端电压增大D ．灯泡变暗 【答案】CD【例3】 (多选)(2017年哈尔滨模拟)如图甲所示为一交变电压随时间变化的图象，每个周期内，前二分之一周期电压恒定，后二分之一周期电压按正弦规律变化．若将此交流电连接成如图乙所示的电路，电阻R 阻值为100 Ω，则()A ．理想电压表读数为100 VB ．理想电流表读数为0.75 AC ．电阻R 消耗的电功率为56 WD ．电阻R 在100秒内产生的热量为5 625 J 【答案】 BD【解析】 根据电流的热效应，一个周期内产生的热量：Q ＝U 2RT ＝2R×12T ＋5022R ×12T ，解得U ＝75 V ，A 错误；电流表读数I ＝UR ＝0.75 A ，B 正确；电阻R 消耗的电功率P ＝I 2R ＝56.25 W ，C 错误；在100秒内产生的热量Q ＝Pt ＝5 625 J ，D 正确．学科*网专题练习1．(多选)(2017年天津滨海新区联考)如图所示，匀强磁场的磁感应强度B ＝22T ，单匝矩形线圈面积S ＝1 m 2，电阻r ＝403Ω，绕垂直于磁场的轴OO ′匀速转动．线圈通过电刷与一理想变压器原线圈相接．电表为理想电表，两个完全相同的电灯泡，标称值为“20 V ,30 W”，且均正常发光，电流表A 1的示数为1.5 A ．则以下说法正确的是( )A ．电流表A 1、A 2的示数之比2∶1B ．理想变压器原、副线圈的匝数之比为2∶1C ．线圈匀速转动的角速度ω＝120 rad/sD ．电压表的示数为40 2 V 【答案】：BC2．(多选)如图甲为远距离输电示意图，升压变压器原、副线圈匝数比为1∶100，降压变压器原、副线圈匝数比为100∶1，远距离输电线的总电阻为100 Ω.若升压变压器的输入电压如图乙所示，输入功率为750 kW.下列说法中正确的有 ( )A ．用户端交流电的频率为50 HzB ．用户端电压为250 VC ．输电线中的电流为30 AD ．输电线路损耗功率为180 kW 【答案】：AC3.如图所示电路，电阻R 1与电阻R 2阻值相同，都为R ，和R 1并联的D 为理想二极管(正向电阻可看作零，反向电阻可看作无穷大)，在A 、B 间加一正弦交流电u ＝202sin100πt (V)，则加在R 2上的电压有效值为( )A ．10 VB ．20 VC ．15 VD ．510 V【答案】：D【解析】：电压值取正值时，即在前半个周期内，二极管电阻为零，R 2上的电压等于输入电压值；电压值取负值时，即在后半周期内，二极管电阻无穷大，可看作断路，R 2上的电压等于输入电压值的一半，因此可设加在R 2上的电压有效值为U ，根据电流的热效应，在一个周期内满足U 2R T ＝2R·T 2＋2R·T 2，解得U ＝510V ，选项D 正确．4．(多选)(2017年嘉兴模拟)如图所示，理想变压器与电阻R 、交流电压表V 、交流电流表A 按图甲所示方式连接，已知变压器的原、副线圈的匝数比为n 1n 2＝101，电阻R ＝10 Ω，图乙是R 两端电压U 随时间变化的图象，U m ＝102V.下列判断正确的是( )A ．电压表V 的读数为10 VB ．电流表A 的读数为210A C ．变压器的输入功率为10 WD ．通过R 的电流i R 随时间t 变化的规律是i R ＝cos100πt (A) 【答案】：AC5．(2017年山东枣庄调研)图甲中的变压器为理想变压器，原线圈匝数n 1与副线圈匝数n 2之比为10∶1，变压器的原线圈接如图乙所示的正弦式交流电，三个阻值均为20 Ω的电阻R 1、R 2、R 3和电容器C 构成的电路与副线圈相接，其中，电容器的击穿电压为8 V ，电压表V 为理想交流电表，开关S 处于断开状态，则( )A ．电压表V 的读数约为7.07 VB ．电流表A 的读数为0.05 AC ．电阻R 2上消耗的功率为2.5 WD．若闭合开关S，电容器会被击穿【答案】：AC6.如图所示，理想变压器的原线圈两端接高压交变电源，经降压后通过电阻为R的输电线接用电器，两块电表分别是交流电流表和交流电压表，原先开关是闭合的．今将S断开时，电流表和电压表的示数及输电导线上损失的功率变化情况是()A．增大，增大，增大B．减小，减小，减小C．增大，减小，减小D．减小，增大，减小【答案】D【解析】U1由高压交变电源决定，不变，根据＝可知，U2不变，当S断开时，负载电阻变大，副线圈中电流I2＝，I2变小；U损＝I2R线，U损变小．电压表读数U＝U2－U损，变大；P损＝I R线，变小．P入＝U1I1＝P出＝U2I2，P出变小，所以I1变小。

变压器和远距离输电重点突破知识点一理想变压器的原理及基本关系式由于理想变压器没有漏磁和能量损失，所以穿过原、副线圈的磁通量ф相等，磁通量的变化率△ф/△t 也总是相等，这种使原、副线圈产生的感应电动势与原、副线圈的匝数成正比．故变压器的工作原理是电磁感应（互感现象）．变压器的基本规律可概括为“三变三不变”，即：可改变交流的电压、电流、等效电阻；不能改变功率、频率和直流的电压。

变压器的变压比: U 1／n 1 = U 2／n 2= U 3／n 3 =… = ΔU ／Δn = k变压器的变流比: n 1I 1=n 2I 2+n 3I 3+…… 理想变压器的输入功率由输出功率决定：2211222222111/R n U n R U U I U I P ⎪⎪⎭⎫ ⎝⎛==== 【应用1】如图所示，理想变压器的原、副线圈匝数之比为n 1：n 2=4:1，原线圈回路中的电阻A 与副线圈回路中的负载电阻B 的阻值相等。

a 、b 端加一定交变电流电压后，两电阻消耗的电功率之比P A ：P B = 和电阻两端的电压之比U A ：U B = 。

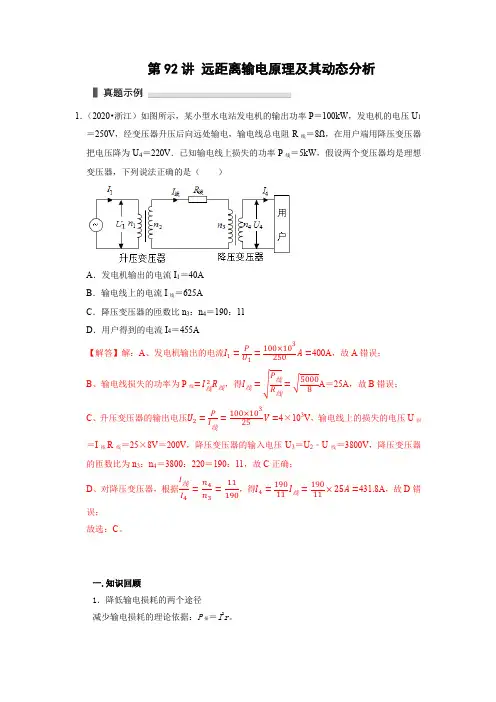

知识点二远距离输电1、远距离输电示意图2、几个常用关系式：若发电站输出电功率为P ，输出电压为U ，用户得到的电功率为P ’，用户得到的电压为U ’，输电导线的总电阻为R 。

（如图） ①导线损失的电压△U=U-U ’=IR 。

②输电电流I=P/U=（U-U ’）/R 。

③输电导线上损失的电功率P 损= P-P ’=I 2R=P 2R/U 2。

由以上公式可知，当输送的电功率一定时，输电电压增大到原来的n 倍，输电导线上损耗的功率就减少到原来的1/n 2。

【应用2】 学校有一台应急备用发电机，阻为r =1Ω，升压变压器匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻为R =4Ω，全校22个教室，每个教室用“220V ，40W ”的灯6盏，要求所有灯都正常发光，则： （1）发电机的输出功率多大？（2）发电机的电动势多大？（3）输电线上损耗的电功率多大？Bn 1 n 2AabU~【应用3】17、三峡水利工程中某一水电站发电机组设计为：水以v1＝3m/s的速度流入水轮机后以v2＝1m/s的速度流出，流出水位比流放水位低10m，水流量为Q＝103m3/s.水轮机效率为75%，发电机效率为80%，试问：(1)发电机的输出功率是多少？(2)如果发电机输出电压为240V，用户所需电压为220V，输电线路中能量损耗为5%，输电线的电阻共为12Ω，那么所需用升、降压变压器的原副线圈匝数比分别是多少？【应用4】19、如图甲所示，理想变压器原、副线圈的匝数n1∶n2=3∶l，原线圈电路中接有一量程为3A的理想交流电流表，副线圈两端接有理想交流电压表一只和可变电阻R以及若干“6V、6W”的相同灯泡，原线圈输入如图乙所示的交变电压。

变压器及远距离输电实验报告(一)变压器及远距离输电实验报告引言在电力传输领域，变压器及远距离输电是至关重要的技术。

变压器能够通过改变电压大小，在输电过程中实现电能的高效传输。

本实验报告旨在介绍变压器及远距离输电的原理、实验过程和结果分析。

变压器原理1.变压器的组成：变压器主要由铁芯和线圈组成。

铁芯能够提高磁路的磁通密度，从而实现电能的有效传输。

线圈则通过互感作用将输入电压转换为输出电压。

2.变压器的工作原理：根据法拉第电磁感应定律，当交流电通过线圈时，会在铁芯中产生磁场。

根据电磁感应定律，当磁场发生变化时，线圈中就会产生感应电动势。

通过合理设计线圈的匝数比，可以实现输入电压到输出电压的变换。

实验过程1.实验材料准备：准备变压器、交流电源和适当的测量器材。

2.连接电路：将输入端与交流电源相连，将输出端与负载相连，并确保电路接线正确。

3.打开电源：打开交流电源并逐渐调节输入电压，观察输出电压的变化。

4.测量数据：使用测量仪器记录不同输入电压下的输出电压、电流等数据。

5.分析数据：根据实际测量数据，计算变压器的电压传输效率，分析实验结果并得出结论。

实验结果分析1.根据测量数据，可以绘制输入电压与输出电压的关系曲线。

曲线的趋势可以反映变压器的变压比。

2.通过对实验结果的分析，可以得出变压器的电压传输效率以及功率损耗等参数。

3.分析实验结果可以对变压器的工作状态进行评估，进而改进设计和优化传输效率。

结论变压器及远距离输电是一项重要的电力传输技术，在实验中我们深入了解了其工作原理和性能表现。

实验结果可以为今后电力传输系统的设计和优化提供参考，进一步提高电能传输效率和降低能源损耗。

通过继续深入研究和实验，我们相信变压器及远距离输电技术会有更广泛的应用前景。

以上为变压器及远距离输电实验报告的相关内容，希望能够对读者了解该实验和相关技术有所帮助。

变压器及远距离输电实验报告（续）安全注意事项在进行变压器及远距离输电实验时，需要注意以下安全事项： 1. 确保实验环境通风良好，防止电路过热引起的火灾和烟雾。

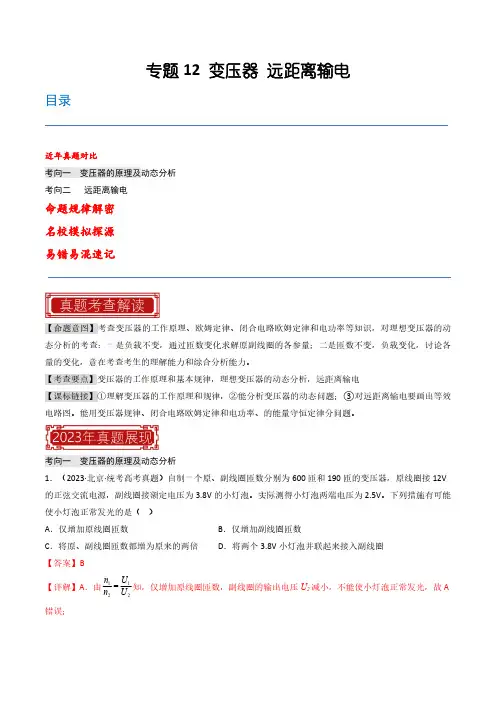

专题12 变压器 远距离输电目录近年真题对比考向一 变压器的原理及动态分析考向二 远距离输电命题规律解密名校模拟探源易错易混速记【命题意图】考查变压器的工作原理、欧姆定律、闭合电路欧姆定律和电功率等知识，对理想变压器的动态分析的考查：一是负载不变，通过匝数变化求解原副线圈的各参量；二是匝数不变，负载变化，讨论各量的变化，意在考查考生的理解能力和综合分析能力。

【考查要点】变压器的工作原理和基本规律，理想变压器的动态分析，远距离输电【课标链接】①理解变压器的工作原理和规律，②能分析变压器的动态问题；③对远距离输电要画出等效电路图。

能用变压器规律、闭合电路欧姆定律和电功率、的能量守恒定律分问题。

考向一 变压器的原理及动态分析A. 电源电压有效值为2202VC. 副线圈匝数为180匝【答案】BC3．（2023·天津·统考高考真题）下图为输电线为用户输电的情景，电路中升压变压器1T和降压变压器2T都认为是理想变压器，中间输电电路电阻为R，下列说法正确的有（ ）A．1T输出电压与2T输入电压相等368A B ．输电线上损失的功率为4.8kW 408kW D ．升压变压器的匝数比n 1：n 2=．由题知，发电机的输出电压U 1 = 250V ，输出功率500kW ，则有3210A PI ==⨯．接收线圈的输出电压约为8 V．接收线圈与发射线圈中电流之比约为22:1．发射线圈与接收线圈中交变电流的频率相同．穿过发射线圈的磁通量变化率与穿过接收线圈的相同1180%n U =的电流为1.4A两端的电压为18V ，频率为100Hz 的电流为2.5A ，周期为0.02s远距离输电B ．2L 比1L 更亮的大D ．1R 上消耗的功率比2R 的小端，则若电源电压为0U ，理想变压器1T 、2T 的匝数比为2314n n k n n ==．发电机输出的电压为2NBSzπ从近几年的高考试题题，变压器、远距离输电试题有的以选择题的形式单独命题，涉及到的考点有：理想变压器的原理和规律、变压器的动态分析、远距离输电。

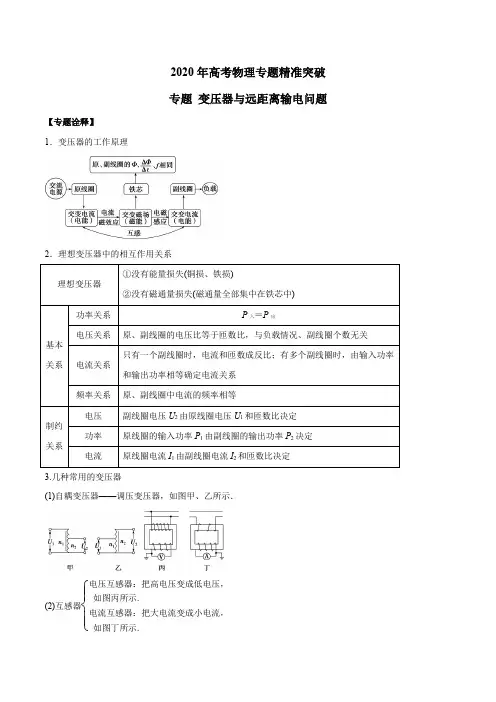

2020年高考物理专题精准突破专题变压器与远距离输电问题【专题诠释】1．变压器的工作原理2．理想变压器中的相互作用关系3.几种常用的变压器(1)自耦变压器——调压变压器，如图甲、乙所示．(2)互感器⎩⎪⎨⎪⎧电压互感器：把高电压变成低电压，如图丙所示.电流互感器：把大电流变成小电流，如图丁所示.4．常见的理想变压器的动态分析问题一般有两种：匝数比不变的情况和负载电阻不变的情况．5．远距离输电的处理思路：对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”这样的顺序，或从“用电器”倒推到“发电机”一步一步进行分析．6．远距离输电问题的“三二一”(1)理清三个回路(2)抓住两个联系①理想的升压变压器联系了回路1和回路2，由变压器原理可得：线圈1(匝数为n1)和线圈2(匝数为n2)中各个量间的关系是U1U2＝n1n2，I1I2＝n2n1，P1＝P2.②理想的降压变压器联系了回路2和回路3，由变压器原理可得：线圈3(匝数为n3)和线圈4(匝数为n4)中各个量间的关系是U3U4＝n3n4，I3I4＝n4n3，P3＝P4.(3)掌握一个守恒：能量守恒关系式P1＝P损＋P3.5．输电线路功率损失的四种计算方法(1)输送功率是指升压变压器输出的功率，损失功率是指由于输电线发热而消耗的功率．两者关系是P 损＝P －P ′(P 为输送功率，P ′为用户所得功率)．(2)P 损＝I 2线R 线，I 线为输电线路上的电流，R 线为线路电阻． (3)P 损＝ΔU 2R 线，ΔU 为输电线路上损失的电压．(4)P 损＝ΔUI 线． 【高考领航】【2019·江苏卷】某理想变压器原、副线圈的匝数之比为1：10，当输入电压增加20 V 时，输出电压（ ） A ．降低2 V B ．增加2 V C ．降低200 V D ．增加200 V 【答案】D【解析】由理想变压器原、副线圈电压比等于匝数比即1122U n U n =，得：2211n U U n =，即副线圈两端电压与原线圈两端电压成正比，所以有：2211n U U n ∆=⋅∆，当输入电压增加20V 时，输出电压增大200V ，故D 正确。
