高中物理专题：变压器及远距离输电

高中物理远距离输电在电力系统中，电能从发电厂输送到用户端需要经过长距离的传输。

由于发电厂和用户之间的距离往往较远，因此需要采取一些措施来确保电能能够安全、高效地传输。

高中物理课程中涉及到的远距离输电原理和基础知识，对于我们了解电力系统的基本概念和解决相关问题具有重要意义。

一、远距离输电的基本原理在远距离输电中，发电厂将产生的电能通过升压变压器升压，然后通过高压输电线路传输到降压变压器，最后将电压降低到用户端所需要的电压等级，输送到用户端。

在这个过程中，升压变压器将电压升高，使得电流减小，从而降低传输过程中的电能损失。

二、远距离输电的优缺点远距离输电的优点主要包括：1、能够将电能输送到较远的距离，覆盖更大的供电范围；2、传输容量大，能够满足大型城市和工业园区的电力需求；3、传输效率较高，能够减少传输过程中的电能损失。

远距离输电的缺点主要包括：1、建设成本较高，需要投入大量资金建设输电线路和配套设施；2、容易受到气候、地理环境等因素的影响，如雷击、冰灾等自然灾害会对输电线路造成损害；3、需要采取措施来保护环境和生态平衡，避免在输电线路建设过程中对环境和生态造成破坏。

三、高中物理课程中的远距离输电知识在高中物理课程中，远距离输电是电磁感应和交流电理论应用的一个重要方面。

学生需要了解变压器的工作原理、交流电的频率和波形、三相交流电的产生和传输等方面的知识。

学生还需要了解输电线路的电阻和电感对传输电流的影响，以及如何采取措施来降低传输过程中的电能损失。

四、结论远距离输电是电力系统中的重要组成部分，对于保障人们的生产和生活用电需求具有重要意义。

高中物理课程中涉及到的远距离输电原理和基础知识是理解电力系统基本概念和解决相关问题的基础。

在未来的学习和工作中，我们还需要进一步深入学习和研究电力系统中的远距离输电技术，为保障电力系统的安全、稳定、高效运行做出贡献。

顾城的《远和近》是一首极富哲理性和情感深度的小诗，它以独特的视角揭示了人际关系中的微妙复杂性和心理距离的深远影响。

1.高考中交流电路部分主要考查交变电流的产生和描述、交流电有效值、变压器的规律及动态分析、远距离输电等知识点。

对理想变压器问题应该从电磁感应的本质、电压比、电流比和能量的观点几个方面正确理解。

远距离输电问题应该分段分析，注意各段电压、电流、功率的关系。

掌握输送电过程中功率损失和电压损失。

2.理想变压器和远距离输电问题有时也和电磁感应一起考查，熟练应用法拉第电磁感应定律、楞次定律判断感应电动势、感应电流的方向。

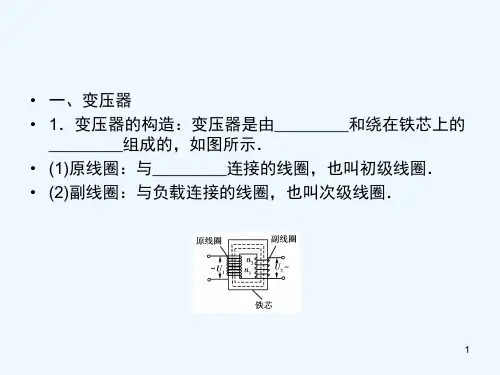

一.理想变压器基本模型（1）理想变压器的构造、作用、原理及特征。

构造：两组线圈（原、副线圈）绕在同一个闭合铁心上构成所谓的变压器。

作用：在办理送电能的过程中改变电压。

原理：其工作原理是利用了电磁感应现象。

特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交流电压。

（2）理想变压器的理想化条件及规律如图所示，在理想变压器的原线圈两端加交流电压U 1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势。

根据法拉第电磁感应定律，有∆∆=∆∆=222111,φεφεn t n 忽略原、副线圈内阻，有2211,εε==U U 。

另外，考虑到铁心的导磁作用而且忽略漏磁，即认为任意时刻穿过原、副线圈的磁感线条数都相同，于是又有21φφ∆=∆。

由此便可得理想变压器的电压变化规律为2121n n U U =。

在此基础上再忽略变压器自身的能量损失（一般包括了线圈内能量损失和铁心内能量损失这两部分，分别俗称为“铜损”和“铁损”），有21P P =，而111U I P =，222U I P =。

于是又得理想变压器的电流变化规律为1221n n I I =。

由此可见：①理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因素的差别）。

②理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想化条件下的新的表现形式。

高中物理-变压器、电能输送知识点基础知识一、变压器1．理想变压器的构造、作用、原理及特征构造：两组线圈（原、副线圈）绕在同一个闭合铁芯上构成变压器．作用：在输送电能的过程中改变电压．原理：其工作原理是利用了电磁感应现象．特征：正因为是利用电磁感应现象来工作的，所以变压器只能在输送交变电流的电能过程中改变交变电压．2．理想变压器的理想化条件及其规律在理想变压器的原线圈两端加交变电压U1后，由于电磁感应的原因，原、副线圈中都将产生感应电动势，根据法拉第电磁感应定律有：，忽略原、副线圈内阻，有U1＝E1，U2＝E2另外，考虑到铁心的导磁作用而且忽略漏磁，即认为在任意时刻穿过原、副线圈的磁感线条数都相等，于是又有由此便可得理想变压器的电压变化规律为在此基础上再忽略变压器自身的能量损失（一般包括线圈内能量损失和铁芯内能量损失这两部分，分别俗称为“铜损”和“铁损”），有P1=P2 而P1=I1U1 P2=I2U2于是又得理想变压器的电流变化规律为由此可见：(1)理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗（实际上还忽略了变压器原、副线圈电路的功率因数的差别．）(2)理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式．3、规律小结(1)熟记两个基本公式：即对同一变压器的任意两个线圈，都有电压和匝数成正比。

②P入=P出，即无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率之和。

(2)原副线圈中过每匝线圈通量的变化率相等．(3)原副线圈中电流变化规律一样，电流的周期频率一样(4)公式中，原线圈中U1、I1代入有效值时，副线圈对应的U2、I2也是有效值，当原线圈中U1、I1为最大值或瞬时值时，副线圈中的U2、I2也对应最大值或瞬时值．(5)需要特别引起注意的是：①只有当变压器只有一个副线圈工作时，才有：②变压器的输入功率由输出功率决定，往往用到：，即在输入电压确定以后，输入功率和原线圈电压与副线圈匝数的平方成正比，与原线圈匝数的平方成反比，与副线圈电路的电阻值成反比。

知识回顾1．理想变压器的基本规律 P 1＝P 2U 1U 2＝n 1n 2 I 1I 2＝n 2n 12．远距离输电回路1：发电机回路P 1＝I 1U 1回路2：输送电路I 2＝I 3＝I R ，U 2＝U 3＋U R ，P 2＝P R ＋P 3 回路3：输出电路I 4＝I 用，U 4＝U 用，P 4＝P 用 规律方法1．理想变压器问题中的两个“弄清”(1)弄清变量和不变量．如原线圈电压不变，原、副线圈的匝数比不变，其他物理量可随电路的变化而发生变化．(2)弄清动态变化过程中的决定关系，如U 2由U 1决定，P 1、I 1由P 2、I 2决定． 2．理想变压器问题的分析流程 (1)由U 1U 2＝n 1n 2分析U 2的情况； (2)由I 2＝U 2R分析I 2；(3)P 1＝P 2＝I 2U 2判断输入功率的情况； (4)由P 1＝I 1U 1分析I 1的变化情况．(5)对于一原线圈多副线圈，有U 1n 1＝U 2n 2＝…＝U nn nn 1I 1＝n 2I 2＋n 3I 3＋…＋n n I n P 1＝P 2＋P 3＋P 4＋…＋P n 变压器动态变化分析方法(1)变压器动态分析常见的两种情况①负载不变，匝数比变化； ②匝数比不变，负载变化． (2)处理此类问题应注意三点 ①根据题意分清变量和不变量；②要弄清“谁决定谁”的制约关系——电压是输入决定输出，电流和功率是输出决定输入； ③动态分析顺序： a ．由U 1和n 1n 2决定U 2；b ．由负载电阻R 和U 2决定I 2；c ．由P 2＝U 2I 2，确定P 1；d ．由P 1＝U 1I 1，确定I 1. 例题分析【例1】 (2016年高考·江苏卷)一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈．在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2.在将滑动触头从M 点顺时针旋转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高 【答案】 C【例2】 (多选)如图所示，理想变压器的原、副线圈分别接理想电流表A 、理想电压表V ，副线圈上通过输电线接有一个灯泡L 、一个电吹风M ，输电线的等效电阻为R ，副线圈匝数可以通过调节滑片P 改变．S 断开时，灯泡L 正常发光，滑片P 位置不动，当S 闭合时，以下说法中正确的是( )A ．电压表读数增大B ．电流表读数减小C ．等效电阻R 两端电压增大D ．灯泡变暗 【答案】CD【例3】 (多选)(2017年哈尔滨模拟)如图甲所示为一交变电压随时间变化的图象，每个周期内，前二分之一周期电压恒定，后二分之一周期电压按正弦规律变化．若将此交流电连接成如图乙所示的电路，电阻R 阻值为100 Ω，则()A ．理想电压表读数为100 VB ．理想电流表读数为0.75 AC ．电阻R 消耗的电功率为56 WD ．电阻R 在100秒内产生的热量为5 625 J 【答案】 BD【解析】 根据电流的热效应，一个周期内产生的热量：Q ＝U 2RT ＝2R×12T ＋5022R ×12T ，解得U ＝75 V ，A 错误；电流表读数I ＝UR ＝0.75 A ，B 正确；电阻R 消耗的电功率P ＝I 2R ＝56.25 W ，C 错误；在100秒内产生的热量Q ＝Pt ＝5 625 J ，D 正确．学科*网专题练习1．(多选)(2017年天津滨海新区联考)如图所示，匀强磁场的磁感应强度B ＝22T ，单匝矩形线圈面积S ＝1 m 2，电阻r ＝403Ω，绕垂直于磁场的轴OO ′匀速转动．线圈通过电刷与一理想变压器原线圈相接．电表为理想电表，两个完全相同的电灯泡，标称值为“20 V ,30 W”，且均正常发光，电流表A 1的示数为1.5 A ．则以下说法正确的是( )A ．电流表A 1、A 2的示数之比2∶1B ．理想变压器原、副线圈的匝数之比为2∶1C ．线圈匀速转动的角速度ω＝120 rad/sD ．电压表的示数为40 2 V 【答案】：BC2．(多选)如图甲为远距离输电示意图，升压变压器原、副线圈匝数比为1∶100，降压变压器原、副线圈匝数比为100∶1，远距离输电线的总电阻为100 Ω.若升压变压器的输入电压如图乙所示，输入功率为750 kW.下列说法中正确的有 ( )A ．用户端交流电的频率为50 HzB ．用户端电压为250 VC ．输电线中的电流为30 AD ．输电线路损耗功率为180 kW 【答案】：AC3.如图所示电路，电阻R 1与电阻R 2阻值相同，都为R ，和R 1并联的D 为理想二极管(正向电阻可看作零，反向电阻可看作无穷大)，在A 、B 间加一正弦交流电u ＝202sin100πt (V)，则加在R 2上的电压有效值为( )A ．10 VB ．20 VC ．15 VD ．510 V【答案】：D【解析】：电压值取正值时，即在前半个周期内，二极管电阻为零，R 2上的电压等于输入电压值；电压值取负值时，即在后半周期内，二极管电阻无穷大，可看作断路，R 2上的电压等于输入电压值的一半，因此可设加在R 2上的电压有效值为U ，根据电流的热效应，在一个周期内满足U 2R T ＝2R·T 2＋2R·T 2，解得U ＝510V ，选项D 正确．4．(多选)(2017年嘉兴模拟)如图所示，理想变压器与电阻R 、交流电压表V 、交流电流表A 按图甲所示方式连接，已知变压器的原、副线圈的匝数比为n 1n 2＝101，电阻R ＝10 Ω，图乙是R 两端电压U 随时间变化的图象，U m ＝102V.下列判断正确的是( )A ．电压表V 的读数为10 VB ．电流表A 的读数为210A C ．变压器的输入功率为10 WD ．通过R 的电流i R 随时间t 变化的规律是i R ＝cos100πt (A) 【答案】：AC5．(2017年山东枣庄调研)图甲中的变压器为理想变压器，原线圈匝数n 1与副线圈匝数n 2之比为10∶1，变压器的原线圈接如图乙所示的正弦式交流电，三个阻值均为20 Ω的电阻R 1、R 2、R 3和电容器C 构成的电路与副线圈相接，其中，电容器的击穿电压为8 V ，电压表V 为理想交流电表，开关S 处于断开状态，则( )A ．电压表V 的读数约为7.07 VB ．电流表A 的读数为0.05 AC ．电阻R 2上消耗的功率为2.5 WD．若闭合开关S，电容器会被击穿【答案】：AC6.如图所示，理想变压器的原线圈两端接高压交变电源，经降压后通过电阻为R的输电线接用电器，两块电表分别是交流电流表和交流电压表，原先开关是闭合的．今将S断开时，电流表和电压表的示数及输电导线上损失的功率变化情况是()A．增大，增大，增大B．减小，减小，减小C．增大，减小，减小D．减小，增大，减小【答案】D【解析】U1由高压交变电源决定，不变，根据＝可知，U2不变，当S断开时，负载电阻变大，副线圈中电流I2＝，I2变小；U损＝I2R线，U损变小．电压表读数U＝U2－U损，变大；P损＝I R线，变小．P入＝U1I1＝P出＝U2I2，P出变小，所以I1变小。

变压器 远距离输电练习一、选择题1．将输入电压为220 V ，输出电压为6 V 的理想变压器改绕成输出电压为30 V 的理想变压器．已知原线圈匝数不变，副线圈原来是30匝，则副线圈新增匝数为( )A ．120匝B ．150匝C ．180匝D ．220匝2．用220 V 的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V ，通过负载的电流图像如图所示，则( )A ．变压器输入功率约为3.9 WB ．输出电压的最大值是110 VC ．变压器原、副线圈匝数比是1∶2D ．负载电流的函数表达式i ＝0.05sin ⎝⎛⎭⎪⎫100πt ＋π2 A3．远距离输电的原理图如图所示， 升压变压器原、副线圈的匝数分别为n 1、n 2, 电压分别为U 1、U 2，电流分别为 I 1、I 2，输电线上的电阻为R.变压器为理想变压器，则下列关系式中正确的是( )A.I 1I 2＝n 1n 2 B ．I 2＝U 2RC ．I 1U 1＝I 22RD ．I 1U 1＝I 2U 24．如图所示的变压器，接如图甲所示的交流电时，灯泡正常发光，电容器能正常工作，现将电源换成如图乙所示的交流电，则( )A．由于乙交变电流的周期短，因此灯泡比第一次亮B．由于乙的频率比甲的大，因此电容器有可能被击穿C．无论接甲电源，还是接乙电源，若滑动触头P向上移动，灯泡都变暗D．若将原线圈n1的匝数增加，灯泡消耗的功率将变大5．(多选)有4个完全相同的灯泡连接在理想变压器的原、副线圈中，电源输出电压U恒定不变，如图所示．若将该线路与交流电源接通，且开关S接在位置1时，4个灯泡发光亮度相同；若将开关S接在位置2时，灯泡均未烧坏．则下列说法正确的是( )A．该变压器是降压变压器，原、副线圈匝数比为4∶1B．该变压器是降压变压器，原、副线圈匝数比为3∶1C．当接位置2时副线圈中的灯泡仍能发光，只是亮度变亮D．当接位置2时副线圈中的灯泡仍能发光，只是亮度变暗6．(多选)如图所示，理想变压器原、副线圈分别接有一只电阻，阻值关系为R 2＝2R 1，原线圈接到交变电压上后，电阻R 1上的电压是电阻R 2上的电压的3倍，下面说法正确的是( )A ．变压器原、副线圈匝数比为1∶6B ．变压器原、副线圈匝数比为6∶1C ．R 2上的电压等于电源电压U 的19D ．R 2上的电压等于电源电压U 的6197．如图所示，一个匝数为N ＝100匝的线圈以固定转速50 r/s 在匀强磁场中旋转，其产生的交流电通过一匝数比为n 1∶n 2＝10∶1的理想变压器给阻值R ＝20 Ω的电阻供电．已知电压表的示数为20 V ，从图示位置开始计时，下列说法正确的是( )A ．t ＝0时刻流过线圈的电流最大B ．原线圈中电流的有效值为10 AC ．穿过线圈平面的最大磁通量为250π WbD ．理想变压器的输入功率为10 W8．(多选)特高压输电可使输送中的电能损耗和电压损失大幅降低．我国已成功掌握并实际应用了特高压输电技术．假设从A 处采用550 kV 的超高压向B 处输电，输电线上损耗的电功率为ΔP ，到达B 处时电压下降了ΔU.在保持A 处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV 特高压输电，输电线上损耗的电功率变为ΔP ′，到达B 处时电压下降了ΔU ′.不考虑其他因素的影响，则( )A ．ΔP ′＝14ΔPB ．ΔP ′＝12ΔPC ．ΔU ′＝14ΔUD ．ΔU ′＝12ΔU9．(多选)如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是( )A ．原、副线圈匝数比为9∶1B ．原、副线圈匝数比为1∶9C ．此时a 和b 的电功率之比为9∶1D ．此时a 和b 的电功率之比为1∶910．(多选)如图所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合开关S ，下列说法正确的是( )A ．P 向下滑动时，灯L 变亮B ．P 向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大11．如图所示，一理想变压器原、副线圈的匝数比n1∶n2＝4∶1.变压器原线圈通过一理想电流表A接U＝2202sin 100πt(V)的正弦交流电，副线圈接有三个规格相同的灯泡和两个二极管，已知两二极管的正向电阻均为零，反向电阻均为无穷大，不考虑温度对灯泡电阻的影响．用交流电压表测得a、b端和c、d端的电压分别为U ab和U cd，下列分析正确的是( )A．U ab＝220 V，U cd＝55 VB．流经L1的电流是流经电流表的电流的2倍C．若其中一个二极管被短路，电流表的示数将不变D．若通电1小时，L1消耗的电能等于L2、L3消耗的电能之和12. (多选)在图(a)所示的交流电路中，电源电压的有效值为220 V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2＝10 Ω，R3＝20 Ω，各电表均为理想电表．已知电阻R2中电流i2随时间t变化的正弦曲线如图(b)所示．下列说法正确的是( )A．所用交流电的频率为50 HzB．电压表的示数为100 VC．电流表的示数为1.0 AD．变压器传输的电功率为15.0 W13．图甲中的理想变压器原、副线圈匝数比n1∶n2＝22∶3，输入端a、b所接电压u随时间t的变化关系如图乙所示．灯泡L的电阻恒为15 Ω，额定电压为24 V．定值电阻R1＝10 Ω、R2＝5 Ω，滑动变阻器R的最大阻值为10 Ω.为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为( )A．1 Ω B．5 ΩC．6 Ω D．8 Ω二、非选择题14．某发电厂引进秸秆焚烧发电机设备，该发电机输出功率为40 kW，输出电压为400 V，用变压比(原、副线圈匝数比)为n1∶n2＝1∶5的变压器升压后向某小区供电，输电线的总电阻为r＝5 Ω，电能到达该小区后再用变压器降为220 V.(1)画出输电过程的电路示意图；(2)求输电线上损失的电功率；(3)求降压变压器的变压比n3∶n4.15.从发电站输出的功率为220 kW，输电线的总电阻为0.1 Ω，用220 V和22 kV两种电压输电．两种情况下输电线上由电阻造成的电能的损耗之比是多少？16.1897年，举世闻名的“尼亚加拉”水电站在美丽的尼亚加拉瀑布建成，现已使用100多年．当时世界各地都在使用费用高昂的直流电(因为使用直流电时必须每隔一公里建设一套发电机组)，而“尼亚加拉”水电站采用了特斯拉发明的交流电供、输电技术，用高压电实现了远距离供电．若其中某一发电机组设计为：发电机最大输出功率为P ＝100 kW ，输出电压为U 1＝250 V ，用户需要的电压为U 2＝220 V ，输电线电阻为R ＝10 Ω，输电线中因生热而损失的功率为输送功率的4%.(1)画出此输电线路的示意图；(2)求在输电线路中设置的升压变压器的原、副线圈匝数比； (3)求降压变压器的最大输出电流I 3.(结果保留整数) 答案：1． A 2． A 3． D 4． C 5． BC 6． AD 7．C 8． AD 9． AD 10． BD 11． D 12. AD 13． A 14． (1)输电过程，电路示意图如图所示．(2)因为U 1U 2＝n 1n 2输电电压U 2＝n 2n 1U 1＝2 000 V因为P 输＝U 2I 2 解得输电电流I 2＝20 A输电线上损失的功率P 损＝I 22r ＝(20 A)2×5 Ω＝2 000 W(3)输电线上损失的电压 U 损＝I 2r ＝20 A ×5 Ω＝100 V 降压变压器的输入电压U 3＝U 2－U 损＝2 000 V －100 V ＝1 900 V 降压变压器的变压比 n 3n 4＝U 3U 4＝1 900 V 220 V ＝951115. 由题意知输电线上的电流I ＝P U ，则输电线的P 损＝I 2r ＝⎝ ⎛⎭⎪⎫P U 2r设220 V 和22 kV 两种电压输电下损失的功率分别为P 1、P 2 则W 1W 2＝P 1t P 2t ＝⎝ ⎛⎭⎪⎫U 2U 12＝104∶1 16. (1)输电线路示意图如图所示．(2)输电过程中损失的功率：P 损＝ηP 通过R 的电流：I 2＝P 损R发电机的输出电流：I 1＝PU 1升压变压器的原、副线圈匝数比 n 1n 2＝I 2I 1＝ηP R ·U 1P ＝120(3)用户得到的最大功率：P用＝P(1－η)，降压变压器的最大输出电流I 3＝P 用U 2＝P （1－η）U 2＝436 A。

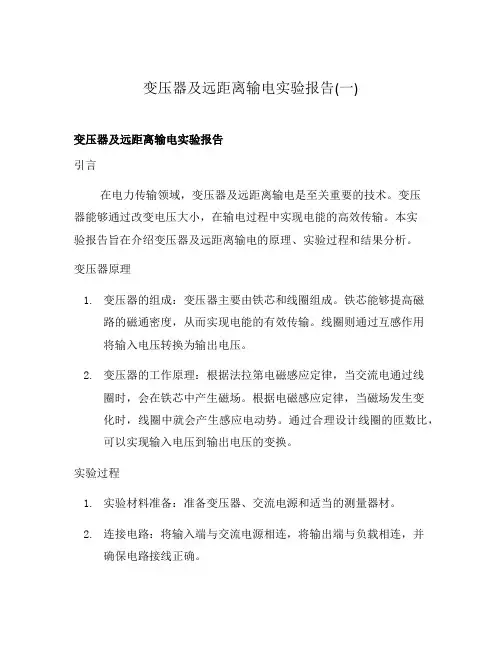

变压器及远距离输电实验报告(一)变压器及远距离输电实验报告引言在电力传输领域，变压器及远距离输电是至关重要的技术。

变压器能够通过改变电压大小，在输电过程中实现电能的高效传输。

本实验报告旨在介绍变压器及远距离输电的原理、实验过程和结果分析。

变压器原理1.变压器的组成：变压器主要由铁芯和线圈组成。

铁芯能够提高磁路的磁通密度，从而实现电能的有效传输。

线圈则通过互感作用将输入电压转换为输出电压。

2.变压器的工作原理：根据法拉第电磁感应定律，当交流电通过线圈时，会在铁芯中产生磁场。

根据电磁感应定律，当磁场发生变化时，线圈中就会产生感应电动势。

通过合理设计线圈的匝数比，可以实现输入电压到输出电压的变换。

实验过程1.实验材料准备：准备变压器、交流电源和适当的测量器材。

2.连接电路：将输入端与交流电源相连，将输出端与负载相连，并确保电路接线正确。

3.打开电源：打开交流电源并逐渐调节输入电压，观察输出电压的变化。

4.测量数据：使用测量仪器记录不同输入电压下的输出电压、电流等数据。

5.分析数据：根据实际测量数据，计算变压器的电压传输效率，分析实验结果并得出结论。

实验结果分析1.根据测量数据，可以绘制输入电压与输出电压的关系曲线。

曲线的趋势可以反映变压器的变压比。

2.通过对实验结果的分析，可以得出变压器的电压传输效率以及功率损耗等参数。

3.分析实验结果可以对变压器的工作状态进行评估，进而改进设计和优化传输效率。

结论变压器及远距离输电是一项重要的电力传输技术，在实验中我们深入了解了其工作原理和性能表现。

实验结果可以为今后电力传输系统的设计和优化提供参考，进一步提高电能传输效率和降低能源损耗。

通过继续深入研究和实验，我们相信变压器及远距离输电技术会有更广泛的应用前景。

以上为变压器及远距离输电实验报告的相关内容，希望能够对读者了解该实验和相关技术有所帮助。

变压器及远距离输电实验报告（续）安全注意事项在进行变压器及远距离输电实验时，需要注意以下安全事项： 1. 确保实验环境通风良好，防止电路过热引起的火灾和烟雾。
