平面图绘制制图要求及注意事项

平面图制图规范平面图是一种常见的图形表达方式，广泛应用于各个行业和领域，包括建筑设计、工程制图、城市规划等。

为了保证平面图的准确性和可读性，制图时需要遵循一定的规范。

下面是平面图制图的一些基本规范。

1.图纸选择：根据具体要求选择合适的图纸规格和比例尺。

常用的图纸规格有A0、A1、A2等，而比例尺根据实际需求来确定，常见的比例尺有1:100、1:200等。

2.用图标明：在平面图上清晰地标出北方，并标注方位。

同时，还需要标明图名、编号、比例尺、绘图日期、单位等信息。

3.线条规范：平面图中的线条需要清晰、粗细一致，并且要注重线型的表达。

常见的线型有实线、虚线、点虚线等，根据具体情况选择合适的线型。

4.颜色运用：平面图中的颜色需要清晰明亮，不同元素使用不同的颜色进行区分。

比如，道路可以使用灰色或黑色，建筑物可以使用红色或蓝色等。

5.比例尺表达：平面图中的比例尺需要标明，可以使用文字或图标的形式来表示。

比例尺应该放在图纸的左下角或右下角，并说明具体的比例尺数值。

6.尺寸标注：平面图中的各个要素的尺寸需要进行标注，以便于后续的测量和施工。

尺寸标注要清晰、准确，并且要采用统一的标注方法。

常见的标注方法有平行线标注、基线标注、正交线标注等。

7.符号使用：平面图中需要使用一些符号来表示不同的要素，比如建筑物、树木、线路等。

这些符号应该明确、统一，并且要符合相关的规范。

在使用符号时，要注意大小、颜色、形状的统一性。

8.图例绘制：平面图中需要绘制一个图例，用来解释不同符号和颜色的含义。

图例应该简洁明了，并且要放在图纸的左上角或右上角。

9.文字描述：平面图中可以使用文字进行一些简单的描述，比如标注建筑物的用途、道路的宽度等。

文字应该清晰易读，并且要注意字体的一致性。

10.图纸保护：在制图过程中，要注意保护图纸，避免弄脏、折损或者刮花。

在使用图纸时，要小心轻放，并且保持手部干燥和清洁。

总而言之，平面图的制图规范主要包括选用合适的图纸和比例尺、线条规范、颜色运用、比例尺表达、尺寸标注、符号使用、图例绘制、文字描述等方面。

建筑平面图绘制
1、平面图的方向宜与总图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

2、在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

3、除顶棚平面图外，各种平面图应按正投影法绘制。

4、建筑物平面图应在建筑物的门窗洞口处水平剖切俯视，屋顶平面图应在屋面以上俯视，图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分时，应采用虚线绘制。

5、建筑物平面图应注写房间的名称或编号。

编号应注写在直径为6mm细实线绘制的圆圈内，并应在同张图纸上列出房间名称表。

6、平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。

各区应分别用大写拉丁字母编号。

在组合示意图中需提示的分区，应采用阴影线或填充的方式表示。

7、顶棚平面图宜采用镜像投影法绘制。

8、室内立面图的内视符号(图4.1.8-1)应注明在平面图上的视点位置、方向及立面编号(图4.1.8-2，4.1.8-3)。

符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm～12mm。

立面编号宜用拉丁字母或阿拉伯数字。

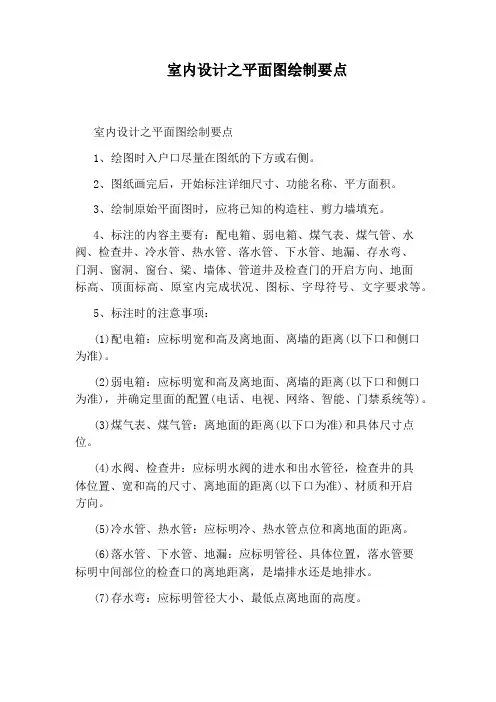

室内设计之平面图绘制要点室内设计之平面图绘制要点1、绘图时入户口尽量在图纸的下方或右侧。

2、图纸画完后，开始标注详细尺寸、功能名称、平方面积。

3、绘制原始平面图时，应将已知的构造柱、剪力墙填充。

4、标注的内容主要有：配电箱、弱电箱、煤气表、煤气管、水阀、检查井、冷水管、热水管、落水管、下水管、地漏、存水弯、门洞、窗洞、窗台、梁、墙体、管道井及检查门的开启方向、地面标高、顶面标高、原室内完成状况、图标、字母符号、文字要求等。

5、标注时的注意事项：(1)配电箱：应标明宽和高及离地面、离墙的距离(以下口和侧口为准)。

(2)弱电箱：应标明宽和高及离地面、离墙的距离(以下口和侧口为准)，并确定里面的配置(电话、电视、网络、智能、门禁系统等)。

(3)煤气表、煤气管：离地面的距离(以下口为准)和具体尺寸点位。

(4)水阀、检查井：应标明水阀的进水和出水管径，检查井的具体位置、宽和高的尺寸、离地面的距离(以下口为准)、材质和开启方向。

(5)冷水管、热水管：应标明冷、热水管点位和离地面的距离。

(6)落水管、下水管、地漏：应标明管径、具体位置，落水管要标明中间部位的检查口的离地距离，是墙排水还是地排水。

(7)存水弯：应标明管径大小、最低点离地面的高度。

(8)门洞：应标明具体位置，也应标明门洞的高度和宽度(如原有门应用虚线表示，显示开启方向)(9)窗洞、窗台：应标明具体位置，也应标明窗洞的高度和宽度，如下面有地台的，也应标明地台高度，窗高应按地台上口至顶部下口，特别注明窗台宽度。

(10)梁、墙体：梁用虚线表示，墙体用双线表示，已知的承重墙或剪力墙填充表示，有阳台的地方应标注有无护栏，地台等。

详细标明墙体厚度、梁的底口高度和梁的宽度。

(11)原室内完成状况：应详细标明原结构情况;是否抹灰、刮灰、贴砖、找平、防水等。

(12)图标：在相应的图纸中应放置相应的图标，图标以公司确定为准。

(13)文字要求：图纸的字体为“经典中圆”，标注点位用黑点表示。

CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是至关重要的设计文件，它为项目的整体布局和规划提供了直观的展示。

为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套明确的制图标准是必不可少的。

接下来，让我们详细了解一下 CAD 总平面图的制图标准。

一、图纸布局1、图纸尺寸应根据项目的规模和复杂程度选择合适的图纸尺寸，常见的有A1、A2 等。

同时，要确保图纸的比例恰当，以便清晰地展示总平面图的内容。

2、图框与标题栏图框应包含项目名称、图纸名称、比例、绘图单位、绘图日期、设计单位等信息。

标题栏的格式和内容应统一规范，便于识别和管理。

3、图例在图纸的适当位置应绘制图例，对图中使用的符号、线条、颜色等进行说明，确保读图者能够准确理解图纸的含义。

二、图层管理1、图层分类根据总平面图的内容，将不同的元素划分到不同的图层，如建筑物、道路、绿化、水系等。

每个图层应具有明确的名称和属性。

2、图层颜色为每个图层分配特定的颜色，以便在绘图和打印时能够清晰区分不同的元素。

颜色的选择应遵循一定的规范，避免过于鲜艳或刺眼的颜色组合。

3、图层的显示与锁定在绘图过程中，可以根据需要显示或隐藏某些图层，以便专注于特定的部分。

同时，对于已经完成或不需要修改的图层，可以进行锁定，防止误操作。

三、图形绘制1、建筑物建筑物的轮廓应准确绘制，包括外形、尺寸、层数等信息。

可以使用不同的线条样式来区分建筑物的主体结构和附属结构。

2、道路道路的线型、宽度和转弯半径应符合设计规范，标注道路的名称和等级。

3、绿化用特定的图案或符号表示绿化区域，注明绿化的种类和范围。

4、水系清晰地绘制河流、湖泊等水系的轮廓，标注水位和水流方向。

5、坐标与标高标注总平面图中的坐标系统和控制点坐标，以及建筑物和场地的标高信息，确保位置和高程的准确性。

四、文字标注1、字体与字号选择清晰易读的字体，如宋体、黑体等，字号大小应根据图纸的比例和内容的重要性进行合理设置。

施工总平面图制作流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!施工总平面图制作流程及注意事项解析施工总平面图是建筑工程中不可或缺的重要部分，它详细描绘了施工现场的布局、设备位置、交通路线、安全设施等关键信息。

图线的种类与用途：图线线型分清楚比例注写在图名的右方，字的底线应取平，比例的字高，应比图名的字高小一号或二号。

一般在一个图形中只采用一种比例。

但在装饰结构图中，有时允许在一张图纸里使用两种比例尺。

当整张图纸只用一种比例时，也可以注写在图标内图名的下面。

详图的比例应注写在详图索引标志的右下角图样一般尺寸标注要求：应包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。

1.尺寸界线：要用细实线绘制，一般与被注长度垂直，其一端应离开图样轮廓线不小于2mm;另一端宜超出尺寸线2-3mm。

必要时图样轮廓可作尺寸界线。

2.尺寸线：应用细实线绘制，应与被注长度平行，且不宜超出尺寸界线。

任何图线均不得用作尺寸线。

3.尺寸起止符号：一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时45度角，长度宜为2-3mm 。

4.尺寸数字：一般采用阿拉伯数字书写，长度单位规定为毫米(mm)应省略不写。

尺寸数字是实际数字，与画图比例无关。

5.尺寸的排列：宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交。

互相平行的尺寸线，应从被注的图样最外轮廓线由近向远排列，小的尺寸应离轮廓线较近，大的尺寸线应离轮廓线较远。

i=h/l×100％例如：坡度3% 是指水平距离每100米,垂直方向上升(下降)3米；10%是指水平距离每100米,垂直方向上升(下降)10米。

以次类推标高是标注建筑物高度的另一种尺寸形式。

表示方法用符号“”。

下面横线为某处高度的界限．上面符号注明标高，但应注在小三角的外侧，小三角的高度约为3mm．如图4．1．4所示。

总平面图的室外平整整标高采用符号“”表示。

标高单位为米(m)。

“国标”规定准确到毫米，注到小数点后第三位。

总平面图标高注至小数点以后第二位。

“”索引号和详图符号施工时查阅图样中某一局部或构件的详图时，常常用索引符号注明详图的位置、详图的编号以及详图所在的图纸编号来方便查找。

上半圆中用阿拉伯数字注明该详图的编号．下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。

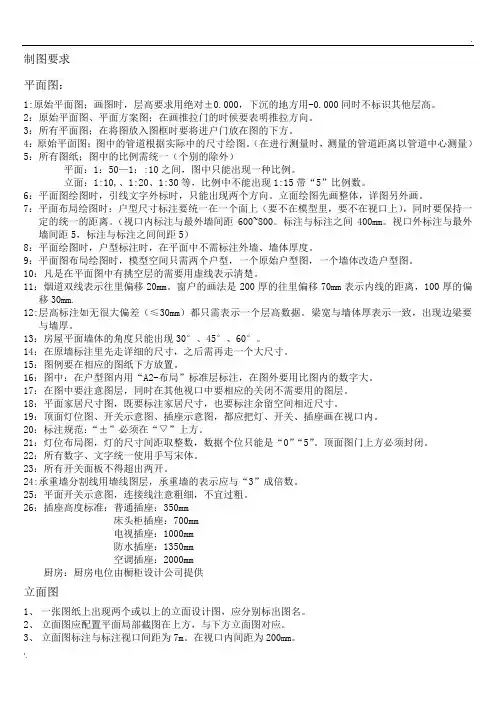

制图要求平面图：1:原始平面图；画图时，层高要求用绝对±0.000，下沉的地方用-0.000同时不标识其他层高。

2：原始平面图、平面方案图；在画推拉门的时候要表明推拉方向。

3：所有平面图；在将图放入图框时要将进户门放在图的下方。

4：原始平面图；图中的管道根据实际中的尺寸绘图。

（在进行测量时，测量的管道距离以管道中心测量）5：所有图纸；图中的比例需统一（个别的除外）平面：1：50—1：:10之间，图中只能出现一种比例。

立面：1:10,、1:20、1:30等，比例中不能出现1:15带“5”比例数。

6：平面图绘图时，引线文字外标时，只能出现两个方向。

立面绘图先画整体，详图另外画。

7：平面布局绘图时；户型尺寸标注要统一在一个面上（要不在模型里，要不在视口上），同时要保持一定的统一的距离。

（视口内标注与最外墙间距600~800。

标注与标注之间400mm。

视口外标注与最外墙间距5，标注与标注之间间距5）8：平面绘图时，户型标注时，在平面中不需标注外墙、墙体厚度。

9：平面图布局绘图时，模型空间只需两个户型，一个原始户型图，一个墙体改造户型图。

10：凡是在平面图中有挑空层的需要用虚线表示清楚。

11：烟道双线表示往里偏移20mm。

窗户的画法是200厚的往里偏移70mm表示内线的距离，100厚的偏移30mm.12:层高标注如无很大偏差（≤30mm）都只需表示一个层高数据。

梁宽与墙体厚表示一致，出现边梁要与墙厚。

13：房屋平面墙体的角度只能出现30°、45°、60°。

14：在原墙标注里先走详细的尺寸，之后需再走一个大尺寸。

15：图例要在相应的图纸下方放置。

16：图中：在户型图内用“A2-布局”标准层标注，在图外要用比图内的数字大。

17：在图中要注意图层，同时在其他视口中要相应的关闭不需要用的图层。

18：平面家居尺寸图，既要标注家居尺寸，也要标注余留空间相近尺寸。

19：顶面灯位图、开关示意图、插座示意图，都应把灯、开关、插座画在视口内。

建筑平面图的绘制建筑平面图是建筑设计和施工的基础图纸之一，它是建筑物及其内部空间的展示方式。

它通过图形的方式，表现出建筑物内部空间的布局和功能区划，是建筑设计的基础性图纸之一。

下面，我将详细介绍建筑平面图的绘制。

一、平面图绘制前的准备工作1、确定平面图的内容在绘制平面图之前，首先需要确定平面图的内容，包括建筑物的名称、各楼层的名称、建筑物的总平面图、各楼层的平面图等等，这些都需要提前统筹考虑。

2、收集资料在绘制平面图前，需要收集有关的资料，包括建筑物的地理位置、建筑结构图、指定的设计方案等等，只有充分了解所有必要的资料，才能更好地绘制平面图。

3、确定绘图工具和软件在绘图前，需要准备好各种绘图工具和软件，例如绘图板、铅笔、橡皮、规、尺、分度器等等，还可以使用计算机专业绘图软件，例如AutoCAD等电脑辅助软件。

二、绘制平面图的步骤1、绘制建筑物的轮廓线首先需要绘制建筑物的轮廓线，这是建筑平面图的基础，轮廓线的精度会影响整个平面图的精度，因此需要非常认真地绘制轮廓线。

2、绘制建筑物的基础根据建筑物的设计，需要在轮廓线内部绘制基础，这个基础的大小和形状要根据建筑物的结构而定，确定好基础后，需要用不同颜色进行填充。

3、绘制室内布局和功能区划在轮廓线的基础上，需要进一步绘制室内的布局和功能区划。

通常，建筑平面图会将建筑物内部划分为不同的功能区域，例如客厅、卧室、厨房、书房、洗手间、阳台等等。

4、标注尺寸、名称和符号在建筑平面图中，需要标注不同部位的尺寸、名称和符号，例如窗户的大小、门的位置、水管和电缆的路径等等。

5、颜色和线条的应用在平面图的绘制中，需要使用不同的线条和颜色来表示不同的功能区域和物品，这样可以使整个平面图的结构更加清晰明了。

6、化简在平面图的绘制中，有时需要将图中的冗余部分去掉，使图形更加清晰明了。

三、建筑平面图的注意事项1、准确度和精度准确度和精度非常重要，因为错误的基本维度会产生多个问题，包括设计和建造过程中的错误，因此，需要非常仔细地绘制图纸。

平面图怎么画平面图是指一幅展现水平面上的空间比例关系的图表。

它是建筑、城市规划、工程设计等领域非常重要的工具。

平面图通常包括方位图、比例尺、图例、边界线、标注等元素。

下面我将介绍平面图的基本绘制步骤和注意事项。

一、准备工作在开始制作平面图之前，需要进行充分的准备工作。

首先，需要确定所要制作的平面图的规模和比例尺。

比例尺是指平面图上的每个单位（如毫米或厘米）所代表的实际距离的大小比例。

其次，需要收集相关资料，包括区域的地形图、建筑平面图、道路平面图等，以便在绘制平面图时参考使用。

二、绘制边界线绘制边界线是平面图制作的第一步。

边界线一般为黑色或蓝色实线，用于表示区域的边缘范围。

在绘制边界线时，需要根据比例尺精确测量出区域的边界范围，并按比例将其在纸面上画出。

三、绘制图例图例通常位于平面图的左上角或右下角，用于解释平面图上的符号及其意义。

制作图例时，需要注意与平面图的比例相匹配，并应按照一定的顺序排列相关符号。

四、绘制方位图方位图是平面图上指示方向的标志，一般位于平面图的左上角。

方位图可以用简单的箭头、南北方向、罗盘等形式表示，以方便读者快速了解平面图上的方向。

五、绘制道路、绿化带等在平面图上，道路和绿化带等常出现的元素通常使用不同线型或颜色进行标识。

道路通常用黑色或蓝色实线表示，而绿化带则可以用绿色实线或虚线进行标识。

在绘制道路和绿化带时，需注意使用适当的比例和线型，使其符合实际情况。

六、绘制建筑物建筑物通常采用浅灰色或浅蓝色填充，以便于与其他元素区分。

如有必要，可以在建筑物周围添加标注，标注建筑物名称、用途等信息。

在绘制建筑物时，还需特别注意比例尺和准确的位置关系。

七、添加标注标注是平面图上非常重要的元素之一。

它可以作为平面图的补充，用于传达与平面图相关的详细信息。

标注可以包括距离、面积、方位等信息，也可以包括建筑物名称、用途、高度等详细信息。

在添加标注时，需要选择易读、易懂的字体，确保标注清晰明了，不易出错。

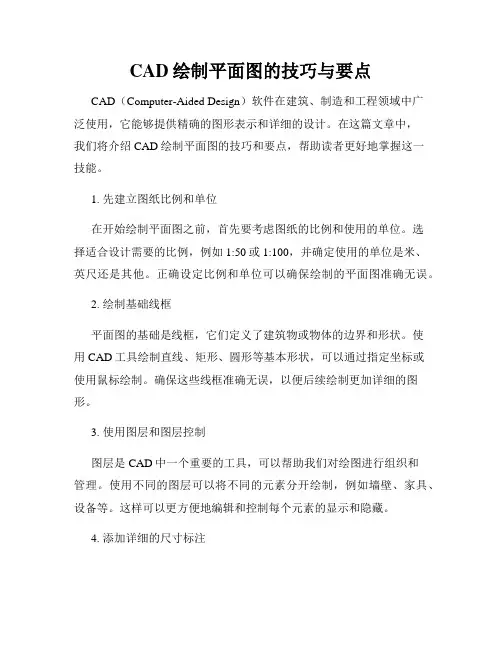

CAD绘制平面图的技巧与要点CAD（Computer-Aided Design）软件在建筑、制造和工程领域中广泛使用，它能够提供精确的图形表示和详细的设计。

在这篇文章中，我们将介绍CAD绘制平面图的技巧和要点，帮助读者更好地掌握这一技能。

1. 先建立图纸比例和单位在开始绘制平面图之前，首先要考虑图纸的比例和使用的单位。

选择适合设计需要的比例，例如1:50或1:100，并确定使用的单位是米、英尺还是其他。

正确设定比例和单位可以确保绘制的平面图准确无误。

2. 绘制基础线框平面图的基础是线框，它们定义了建筑物或物体的边界和形状。

使用CAD工具绘制直线、矩形、圆形等基本形状，可以通过指定坐标或使用鼠标绘制。

确保这些线框准确无误，以便后续绘制更加详细的图形。

3. 使用图层和图层控制图层是CAD中一个重要的工具，可以帮助我们对绘图进行组织和管理。

使用不同的图层可以将不同的元素分开绘制，例如墙壁、家具、设备等。

这样可以更方便地编辑和控制每个元素的显示和隐藏。

4. 添加详细的尺寸标注在绘制平面图的过程中，尺寸标注是不可或缺的。

它们可以准确地描述物体的大小和位置，使得设计师和施工人员能够清楚地了解设计意图。

使用CAD软件的尺寸标注工具，可以方便地添加尺寸标注并进行调整。

5. 利用图块和符号库为了提高绘制效率和准确性，可以使用图块和符号库来代替重复的绘制。

将常用的元素、家具、设备等制作成图块，并保存在符号库中，可以在需要时轻松插入和调整。

这样不仅节省时间，还能保持设计的一致性。

6. 使用图形编辑工具CAD软件通常提供了一些图形编辑工具，如移动、旋转、缩放等，可以帮助我们快速调整和改变图形的位置和大小。

熟练掌握这些工具，可以大幅提高绘图的效率。

7. 根据需要添加文字和注释为了更好地传达设计信息，可以在平面图中添加文字和注释。

使用CAD软件的文字工具，在图纸上添加必要的文字说明，例如房间号、尺寸、材料等。

注释可以帮助他人更好地理解图纸的内容。

CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是一项至关重要的工作成果，它为项目的后续设计、施工和管理提供了基础和指导。

为了确保CAD 总平面图的准确性、规范性和可读性，制定一套严谨的制图标准是必不可少的。

一、图纸幅面与格式1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3 等。

一般来说，大型项目宜选用较大幅面的图纸，以保证图纸内容的清晰和完整。

2、图框格式图框应包括标题栏、会签栏等内容。

标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图单位等信息。

会签栏用于相关专业人员的签字确认。

3、比例总平面图的比例应根据实际情况合理选择，常见的比例有 1:500、1:1000、1:2000 等。

比例的标注应清晰明确，位于图名下方或图框内。

二、图层设置1、图层分类为了便于管理和编辑图形，应将不同类型的图形元素放置在不同的图层中。

例如，建筑物轮廓线、道路、绿化、水系等应分别位于不同的图层。

2、图层命名图层的命名应具有明确的含义，能够清晰反映图层所包含的图形内容。

例如，“建筑物层”、“道路层”、“绿化层”等。

3、图层属性每个图层应设置合适的颜色、线型、线宽等属性，以区分不同的图形元素，并保证图纸的打印效果。

三、图形绘制1、坐标系总平面图应采用统一的坐标系，通常为大地坐标系或城市坐标系。

坐标原点和坐标轴的方向应在图纸中明确标注。

2、地形地貌应准确绘制场地的地形地貌，包括等高线、坡向、坡度等信息。

地形的表示可以采用等高线法、高程点法或地形剖面图法。

3、建筑物建筑物的轮廓线应清晰准确，标注建筑物的名称、层数、高度等信息。

建筑物的出入口、楼梯、阳台等细节也应适当表示。

4、道路道路的线型、宽度、转弯半径等应符合设计规范和实际要求。

标注道路的名称、等级和中心线坐标。

5、绿化绿化区域应采用合适的图案或填充表示，标注绿化的种类和面积。

6、水系水系的轮廓线、流向、水深等应清晰表示，标注水系的名称和相关参数。

平面图绘制制图要求及注意事项功能分区意识不清，生活、工作、生产区混淆，也不注意风向。

1、标注不详细，标注应涵盖三方面内容：a. 厂区及主要构筑物角点或中心（圆形构筑物）的X,Y坐标；•每个构筑物左下角、右上角，圆心位置等构筑物尺寸变化位置、管道拐点及交叉位置、厂界位置均需标注X,Y坐标；务必让人清楚所有构筑物的具体位置；b. 主要构筑物尺寸标注；c. 构筑物间距、道路及厂区总尺寸标注；2、缺少规范的管道及地坪标高；3、缺少围墙尺寸；在围墙总尺寸标注时，一般应采用二、三级标注方式；一级：每个构筑物尺寸，构筑物之间道路尺寸；二级：占地总长及总宽，如需要可增加为三级标注；4）进出水位置及方向，没有箭头指示及文字说明；5）未重视厂区图中的管网铺设，如不设超越管、雨水管，雨水管上无检查井，雨水管道拐弯处应设检查井等问题；6）生活区、综合楼、化验室等污水没有接到一级处理系统中，且未设自来水管；7）线型不统一，缺少管线没有管径及走向标示；建议采用制图规范中直线+字母表示；8）管道交叉处绘图采用断开的方式，其绘制及标注方式如下图所示9）构筑物间道路宽度为随手绘制，一般应按尺寸绘制，宽度为4-6m，且有道路中线，拐点处地坪标高；10）严禁示意性绘图，如综合楼、化验室、宿舍、鼓风机房等附属构筑物应按实际尺寸绘制；具体参见《污水工程规划规范》，里面有根据建设规模规定的附属构筑物尺寸。

11）平面图中墙体不用加粗；总外墙可用0.5m12）在每个构筑物下面的图名旁边应标明比例，如：13）材料表内容不完全，应包括序号名称规格单位数量材料备注1 初沉池L×B=5.0×15.0m 1 座钢混/ 近期/远期等14）说明文字内容应包括：标注单位；设计规模；占地；比例等内容。

15）其他问题•阀门，可从网上下载图块素材，缩放后插入•道路及道路中线；•雨水管、超越管为可选；•要有风玫瑰图，大小适中，生活区必须在上风向；。

工程施工平面图规范一、编制要求1. 施工平面图应按照《建筑工程施工图深度设计规范》的要求进行编制。

2. 编制施工平面图时，应根据工程施工的实际情况，合理确定尺寸比例，使得图纸清晰、准确。

3. 施工平面图应包括建筑平面布置图、立面图、剖面图、扩大图等内容。

4. 施工平面图中应标注清晰的尺寸标注及符号标注，确保施工人员能够准确理解。

5. 施工平面图中的文字应简洁明了，字体大小适中，方便阅读。

6. 施工平面图应包括工程的基本信息，包括工程名称、地点、建筑物用途、总平面布置等。

二、图纸内容1. 施工平面图应包括建筑物各个部分的平面布置图，包括地下室、地面及各个楼层，清晰标注各个房间的功能及尺寸。

2. 施工平面图应包括建筑物的立面图，展示建筑物的外观特点及立面构造，包括外墙、窗户、门等。

3. 施工平面图应包括建筑物的剖面图，展示建筑物的剖面结构及各个部分的高度尺寸。

4. 施工平面图应包括扩大图，可针对建筑物的某一部分进行扩大展示，方便施工人员理解该部分的细节。

5. 施工平面图应包括各种工程设施的平面布置，包括水电路、空调管道、通风道等。

6. 施工平面图应包括建筑物的外围环境设计，包括绿化、道路、停车场等。

7. 施工平面图应包括材料及施工要求的标注，确保施工质量。

三、绘图要求1. 施工平面图的绘图要求应符合国家有关标准规定，绘图比例应根据工程的重要性和图幅大小合理确定。

2. 施工平面图绘图要求应符合建筑设计院的统一绘图标准，确保图纸的整洁、准确。

3. 施工平面图的标注要求应规范，标注字体应使用宋体或楷体，字体大小应根据图幅大小确定。

4. 施工平面图的符号标注要求应统一，采用行业通用的符号及标志，确保施工人员能够准确理解。

5. 施工平面图的文字标注应简洁明了，语句要通顺，表达要清晰。

6. 施工平面图的图框要求应整洁，边框线粗细应符合国家有关标准规定。

四、审查验收1. 施工平面图的编制应由专业的设计师进行，经过负责施工管理的专业人员审核。

CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是一项至关重要的图纸，它为项目的规划、设计和施工提供了基础和指导。

为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套明确的制图标准是必不可少的。

下面，我们将详细介绍 CAD 总平面图的制图标准。

一、图纸布局1、图纸尺寸根据项目的规模和复杂程度，选择合适的图纸尺寸。

常见的图纸尺寸有 A0、A1、A2 等。

一般来说，大型项目应选用较大的图纸尺寸，以确保能够清晰地展示所有信息。

2、图框与标题栏使用标准的图框格式，包括边框、会签栏等。

标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图单位等基本信息。

3、比例选择合适的比例，以确保图纸上的图形能够准确反映实际尺寸。

常用的比例有 1:500、1:1000、1:2000 等。

比例应在标题栏中明确标注。

4、定位轴线在图纸中绘制定位轴线，以便确定建筑物和场地的位置。

轴线编号应按照一定的规则进行，如从左至右、从下至上用阿拉伯数字或英文字母标注。

二、图形绘制1、地形地貌准确表示场地的地形起伏，包括等高线、坡向、坡度等。

可以使用不同的线型和颜色来区分不同的地形特征。

2、建筑物清晰绘制建筑物的轮廓、形状和尺寸。

建筑物的层数、高度、出入口等信息应标注清楚。

3、道路与停车场绘制道路的中心线、边线和宽度，标注道路的名称和坡度。

停车场的位置、面积和车位布置也应在图中表示。

4、绿化与景观表示出绿化区域的范围、类型和分布。

景观元素如水池、花坛、雕塑等应适当绘制。

5、管线绘制各类管线的走向、管径和检查井的位置。

包括给水管、排水管、燃气管、电力线等。

三、标注与文字说明1、尺寸标注标注建筑物的长度、宽度、高度、间距等尺寸。

尺寸线应清晰、整齐，标注的数字应准确无误。

2、坐标标注标注建筑物和重要场地元素的坐标，以便于施工定位。

3、标高标注标注场地和建筑物的标高，包括绝对标高和相对标高。

4、文字说明对图纸中的图形和标注进行必要的文字说明，解释不清楚的地方或特殊要求。

校园平面图绘制注意事项
一、平面图名称：新郑市XX学校平面现状图、新郑市XX学校平面规划图
二、绘图比例：1：1000
三、平面图纸要求：A4纸打印
四、校园总长度尺寸：标注在校园定界线外侧，单位为米，统一使用（M），四周显示相邻道路、主要建筑物层数及间距。

五、平面图方位：绘制指北针，图纸位置右上角，图纸名称下
六、学校各个区域使用不同颜色表示，且有文字标注，标注需显示名称及尺寸，操场、草坪和花坛统一绿化表示，道路使用灰色表示，篮球场使用灰色表示，建筑物使用浅灰色表示。

七、各单体建筑物表示方法：
1、左上角表示层数，统一使用（F）表示，如一层为1F，二层为2F表示。

2、右上角标注建筑物编号（与校安工程信息管理系统填写的编号一致）。

3、中间显示建筑物名称、尺寸：建筑物名称，标注形式长X宽（单位为M），尺寸标注在建筑物名称上方。

4、标注相临间距：统一使用双箭头加黑表示，数字标注在双箭头中间。

八、标注大门位置、尺寸。

平面图绘制制图要求及注意事项功能分区意识不清，生活、工作、生产区混淆，也不注意风向。

1、标注不详细，标注应涵盖三方面内容：a. 厂区及主要构筑物角点或中心（圆形构筑物）的X,Y坐标；•每个构筑物左下角、右上角，圆心位置等构筑物尺寸变化位置、管道拐点及交叉位置、厂界位置均需标注X,Y坐标；务必让人清楚所有构筑物的具体位置；b. 主要构筑物尺寸标注；c. 构筑物间距、道路及厂区总尺寸标注；2、缺少规范的管道及地坪标高；3、缺少围墙尺寸；在围墙总尺寸标注时，一般应采用二、三级标注方式；一级：每个构筑物尺寸，构筑物之间道路尺寸；二级：占地总长及总宽，如需要可增加为三级标注；4）进出水位置及方向，没有箭头指示及文字说明；5）未重视厂区图中的管网铺设，如不设超越管、雨水管，雨水管上无检查井，雨水管道拐弯处应设检查井等问题；6）生活区、综合楼、化验室等污水没有接到一级处理系统中，且未设自来水管；7）线型不统一，缺少管线没有管径及走向标示；建议采用制图规范中直线+字母表示；8）管道交叉处绘图采用断开的方式，其绘制及标注方式如下图所示9）构筑物间道路宽度为随手绘制，一般应按尺寸绘制，宽度为4-6m，且有道路中线，拐点处地坪标高；10）严禁示意性绘图，如综合楼、化验室、宿舍、鼓风机房等附属构筑物应按实际尺寸绘制；具体参见《污水工程规划规范》，里面有根据建设规模规定的附属构筑物尺寸。

11）平面图中墙体不用加粗；总外墙可用0.5m12）在每个构筑物下面的图名旁边应标明比例，如：13）材料表内容不完全，应包括序号名称规格单位数量材料备注1 初沉池L×B=5.0×15.0m 1 座钢混/ 近期/远期等14）说明文字内容应包括：标注单位；设计规模；占地；比例等内容。

15）其他问题•阀门，可从网上下载图块素材，缩放后插入•道路及道路中线；•雨水管、超越管为可选；•要有风玫瑰图，大小适中，生活区必须在上风向；。

建筑物平面图和剖面图的绘制方法和规范建筑物平面图和剖面图在建筑设计和规划中起到了至关重要的作用。

它们不仅仅是简单的图纸，更是建筑师和工程师们的思维工具和沟通媒介。

在建筑物的设计、施工和管理过程中，准确、清晰的平面图和剖面图能够确保建筑物的准确性和可行性，提高施工效率，降低工程错误和风险。

一、建筑物平面图的绘制方法和规范建筑物平面图是将建筑物的水平投影呈现在二维平面上的图纸。

它通常包括建筑物的布局、间隔、尺寸、功能分区以及其他重要的建筑要素。

以下是建筑物平面图的绘制方法和规范的概述：1. 选择合适的比例：平面图通常以比例尺表示，例如1:50或1:100。

选择适当的比例可以确保图纸不会过于拥挤或缺乏细节。

2. 明确标示区域和功能：平面图应清楚地标示出建筑物的不同功能区域，如室内空间、房间、门窗、楼梯和其他重要设施。

这样可以帮助人们更好地理解建筑物的结构和功能布局。

3. 标明尺寸和间距：平面图应清晰地标示出不同元素的尺寸和间距。

这些信息对于规划施工和设备安装至关重要。

4. 使用符号和图例：为了方便理解，平面图应该使用符号和图例来代表不同的建筑元素和特征。

这样可以提高图纸的清晰度和易读性。

5. 按功能分图层：为了方便管理和编辑，平面图可以按照功能将不同的元素分层绘制。

这样可以更好地控制图形的复杂性和绘制过程。

二、建筑物剖面图的绘制方法和规范建筑物剖面图是将建筑物的垂直截面呈现在图纸上的一种图形表达方式。

它通常用于展示建筑物的垂直结构和空间布局，以及建筑物内部系统的分布和形式。

以下是建筑物剖面图的绘制方法和规范的概述：1. 选择适当的位置：剖面图通常在建筑物的主要截面处绘制，以展示建筑物的主要结构和特征。

主要截面通常是建筑物最有代表性和重要的部分。

2. 标明尺寸和比例：剖面图应清晰地标示出不同元素的尺寸和比例。

这些信息对于施工过程和材料选择至关重要。

3. 强调关键元素：剖面图应突出显示建筑物的关键元素，如梁、柱子、墙壁和楼梯。

总平面图注意事项：1.总图应上北下南方向绘制。

可根据场地形状或布局，向左向右偏转，但不宜超过45°，总图中应绘制指北针或风玫瑰图。

2.图例应与图纸表达一致。

3.物业用房、配电房、公厕、消防控制室等配套用房的位置标明。

4.应注明消防水池、化粪池、隔油池、垃圾收集点和燃气瓶组间等位置。

5.注明室外场地标高及排水组织。

6.经济指标要分栋分类标出。

指标下注明：“建筑面积计算依据《浙江省房屋建筑面积测算实施细则（试行）》”7.绿化分析图应有绿地计算标注和说明。

8.线、定位、尺寸：1）用地红线、地下室范围线四角定位坐标标出。

2）围墙线表明，标出与用地红线的距离，四角定位坐标标出。

3）标出裙房、高层、地下室后退用地红线的最小距离。

4）周围市政道路的宽度、道路中心线标出。

5）总平面定位图上建筑的定位坐标在+0.00 标高的平面外墙轴线交点，三个以上；圆形建筑物、构筑物的中心。

6）尺寸单位统一以米为单位。

7）尺寸线整齐，宜标在用地范围外，以免重线。

9. 消防：1）消防车道、消防登高场地标出，注明其宽度及与建筑的距离；小区出入口、建筑安全出口、救援口标出2）相邻保留建筑应标明使用功能、耐火等级、与拟建新建筑的间距。

10. 线型：1）新建建筑+0.00高度可见轮廓线：粗实线；2）新建构筑物、道路、围墙：中实线；3）新建建筑+0.00高度以上的可见轮廓线，原有建筑物、构筑物的可见轮廓线，新建人行道、坐标线、尺寸线：细实线；4）新建建筑物、构筑物的地下轮廓线：粗虚线；5）计划扩建的建筑物、构筑物、道路、建筑红线：中虚线；6）原有建筑物、构筑物的地下轮廓线：细虚线；7）分水线、道路中心线、定位轴线：细单点长画线；8）用地红线：粗双点长画线；9）建筑红线：中双点长画线；11. 总图说明：一、设计依据：（初步设计）1）瑞安市规划建设局下发的用地红线图、规划设计条件及甲方提供的市政相关道路资料及雨污水管线资料。

2）国家和地方现行的有关设计规范、规定。

CAD总平面图制图标准在建筑设计、城市规划以及各类工程项目中，CAD 总平面图是至关重要的设计文件。

它能够清晰地展示整个项目的布局、功能分区、交通流线以及与周边环境的关系等重要信息。

为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套统一的制图标准是必不可少的。

一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。

常见的幅面有A0、A1、A2 等，应优先选用标准幅面，以方便打印、装订和保存。

2、比例总平面图的比例应根据项目的实际尺寸和图纸的表达需求来确定。

常用的比例有 1:500、1:1000、1:2000 等。

在同一套图纸中，比例应保持一致。

3、单位制图单位应采用国际标准单位，如长度单位为米（m），面积单位为平方米（㎡）。

二、图形内容1、地形地貌准确表示项目所在地的地形起伏、等高线、水体等自然地理信息。

2、建筑物清晰绘制建筑物的轮廓、层数、出入口位置、屋顶形式等。

建筑物的形状和尺寸应符合实际设计。

3、道路与交通标注道路的宽度、类型（车行道、人行道、消防通道等）、转弯半径、出入口位置等。

同时，要表示出停车场、停车位的布局。

4、绿化景观画出绿地、花坛、树木等绿化元素的位置和范围。

5、管线设施包括给排水管道、电力线路、通信线路等的走向和位置。

6、坐标与尺寸标注标注出建筑物、道路、场地等重要元素的坐标和尺寸，确保尺寸的准确性和完整性。

三、图层管理1、分层原则根据图形内容的不同性质和用途，将其分别放置在不同的图层中。

例如，地形层、建筑物层、道路层、绿化层等。

图层名称应简洁明了，能够准确反映图层所包含的内容。

如“地形_等高线”、“建筑_主体”、“道路_车行道”等。

3、图层颜色为每个图层设置不同的颜色，以便于区分和识别。

颜色的选择应符合行业习惯和视觉效果。

四、文字标注1、字体样式使用统一的字体样式，如宋体、黑体等。

字体大小应根据标注内容的重要性和图纸比例进行合理选择。

2、标注内容包括建筑物名称、道路名称、尺寸标注、标高标注、技术说明等。
