【例5-1】电路如图 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
图(a) 图(b)【相关知识】负反馈及负反馈放大电路。
【解题思路】（1）根据瞬时极性法判断电路的反馈极性及类型。
（2）根据反馈网络求电路的反馈系数。
【解题过程】（1）判断电路反馈极性及类型。
在图(a)中，电阻网络构成反馈网络，电阻两端的电压是反馈电压，输入电压与串联叠加后作用到放大电路的输入端（管的）；当令=0时，＝0，即正比与；当输入信号对地极性为♁时，从输出端反馈回来的信号对地极性也为♁，故本电路是电压串联负反馈电路。
在图（b）电路中，反馈网络的结构与图（a）相同，反馈信号与输入信号也时串联叠加，但反馈网络的输入量不是电路的输出电压而是电路输出电流（集电极电流），反馈极性与图（a）相同，故本电路是电流串联负反馈电路。
（2）为了分析问题方便，画出图(a) 、(b)的反馈网络分别如图（c）、(d)所示。
图(c) 图(d)由于图(a)电路是电压负反馈，能稳定输出电压，即输出电压信号近似恒压源，内阻很小，计算反馈系数时，不起作用。
由图（c）可知，反馈电压等于输出电压在电阻上的分压。
即故图(a)电路的反馈系数由图（d）可知反馈电压等于输出电流的分流在电阻上的压降。
故图(b)电路的反馈系数【例5-2】在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若从放大电路的输出回路有通路引回其输入回路，则说明电路引入了反馈。
（2）若放大电路的放大倍数为“＋”，则引入的反馈一定是正反馈，若放大电路的放大倍数为“−”，则引入的反馈一定是负反馈。
（3）直接耦合放大电路引入的反馈为直流反馈，阻容耦合放大电路引入的反馈为交流反馈。
（4）既然电压负反馈可以稳定输出电压，即负载上的电压，那么它也就稳定了负载电流。
（5）放大电路的净输入电压等于输入电压与反馈电压之差，说明电路引入了串联负反馈；净输入电流等于输入电流与反馈电流之差，说明电路引入了并联负反馈。
模电电子教案康华光第一章：模拟电子技术基础1.1 课程介绍介绍模拟电子技术的基本概念和重要性概述本章内容和学习目标1.2 模拟电子技术的基本概念模拟信号与数字信号的区别模拟电路与数字电路的区别1.3 模拟电子技术的基本元件电阻、电容、电感的作用和特性半导体器件二极管、晶体管的工作原理和应用1.4 模拟电路的基本分析方法电压电流分析法节点分析和支路分析法第二章：放大电路分析2.1 放大电路的基本概念放大电路的作用和分类放大电路的主要参数和性能指标2.2 放大电路的组成和工作原理单级放大电路的组成和分析多级放大电路的组成和分析2.3 放大电路的设计与调整放大电路的设计原则和方法放大电路的调整方法和技巧2.4 放大电路的应用实例音频放大电路的设计和应用模拟信号处理电路的设计和应用第三章：振荡电路分析3.1 振荡电路的基本概念振荡电路的作用和分类振荡电路的主要参数和性能指标3.2 振荡电路的组成和工作原理LC振荡电路的组成和分析RC振荡电路的组成和分析3.3 振荡电路的设计与调整振荡电路的设计原则和方法振荡电路的调整方法和技巧3.4 振荡电路的应用实例信号发生器的原理和应用无线通信电路的振荡器和调制器的设计和应用第四章：滤波电路分析4.1 滤波电路的基本概念滤波电路的作用和分类滤波电路的主要参数和性能指标4.2 滤波电路的组成和工作原理低通滤波电路的组成和分析高通滤波电路的组成和分析4.3 滤波电路的设计与调整滤波电路的设计原则和方法滤波电路的调整方法和技巧4.4 滤波电路的应用实例模拟信号滤波处理电路的设计和应用数字信号滤波处理电路的设计和应用第五章：模拟集成电路分析5.1 模拟集成电路的基本概念模拟集成电路的作用和分类模拟集成电路的主要参数和性能指标5.2 模拟集成电路的组成和工作原理放大集成电路的组成和分析滤波集成电路的组成和分析5.3 模拟集成电路的设计与应用模拟集成电路的设计原则和方法模拟集成电路的应用实例5.4 模拟集成电路的测试与维护模拟集成电路的测试方法和指标模拟集成电路的维护和故障排除第六章：数字电子技术基础6.1 课程介绍介绍数字电子技术的基本概念和重要性概述本章内容和学习目标6.2 数字电子技术的基本概念数字信号与模拟信号的区别数字电路与模拟电路的区别6.3 数字电子技术的基本元件逻辑门电路的作用和特性逻辑函数和逻辑门电路的表示方法6.4 数字电路的基本分析方法逻辑函数的化简方法逻辑电路的分析和设计方法第七章：数字电路设计7.1 数字电路设计的基本概念数字电路设计的作用和分类数字电路设计的主要参数和性能指标7.2 数字电路设计的组成和工作原理组合逻辑电路的设计和分析时序逻辑电路的设计和分析7.3 数字电路设计的工具和技术数字电路设计软件的使用硬件描述语言VHDL和Verilog的使用7.4 数字电路设计的应用实例微处理器的设计和应用数字系统的集成和测试第八章：数字电路仿真8.1 数字电路仿真的基本概念数字电路仿真的作用和分类数字电路仿真的主要参数和性能指标8.2 数字电路仿真的原理和工具数字电路仿真原理和方法数字电路仿真软件的使用8.3 数字电路仿真的过程和技巧数字电路仿真的一般步骤数字电路仿真中常见问题和解决方法8.4 数字电路仿真的应用实例数字系统功能验证和性能分析数字电路故障诊断和维修第九章：数字集成电路9.1 数字集成电路的基本概念数字集成电路的作用和分类数字集成电路的主要参数和性能指标9.2 数字集成电路的组成和工作原理数字集成电路的结构和制造工艺数字集成电路的信号传输和噪声分析9.3 数字集成电路的设计和应用数字集成电路的设计原则和方法数字集成电路的应用实例9.4 数字集成电路的测试和维护数字集成电路的测试方法和指标数字集成电路的维护和故障排除第十章：数字信号处理10.1 数字信号处理的基本概念数字信号处理的作用和分类数字信号处理的主要参数和性能指标10.2 数字信号处理的方法和算法数字滤波器的原理和设计方法快速傅里叶变换（FFT）的应用和算法10.3 数字信号处理的应用实例音频信号处理和噪声消除图像信号处理和图像增强10.4 数字信号处理的工具和软件数字信号处理软件的使用数字信号处理器（DSP）的应用和编程重点和难点解析1. 第一章至第五章的模拟电子技术基础部分，涉及了模拟信号与数字信号的区别、模拟电路与数字电路的区别、基本元件的工作原理和应用等。

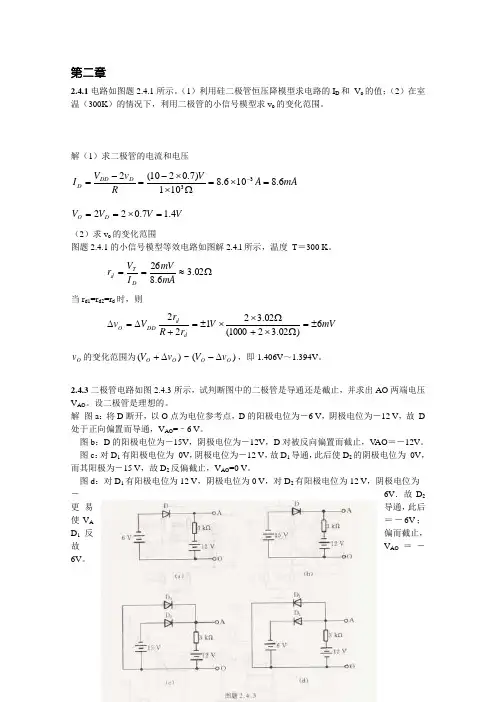

第二章2.4.1电路如图题2.4.1所示。
（1）利用硅二极管恒压降模型求电路的I D 和 V o 的值；（2）在室温（300K ）的情况下，利用二极管的小信号模型求v o 的变化范围。
解（1）求二极管的电流和电压mA A V R v V I D DD D 6.8106.8101)7.0210(233=⨯=Ω⨯⨯-=-=- V V V V D O 4.17.022=⨯==（2）求v o 的变化范围图题2.4.1的小信号模型等效电路如图解2.4.l 所示，温度 T ＝300 K 。
Ω≈==02.36.826mAmV I V r D T d 当r d1=r d2=r d 时，则mV V r R r V v d d DDO 6)02.321000(02.32122±=Ω⨯+Ω⨯⨯±=+∆=∆O v 的变化范围为)(~)(O O O O v V v V ∆-∆+，即1.406V ～1.394V 。
2.4.3二极管电路如图2.4.3所示，试判断图中的二极管是导通还是截止，并求出AO 两端电压V AO 。
设二极管是理想的。
解 图a ：将D 断开，以O 点为电位参考点，D 的阳极电位为－6 V ，阴极电位为－12 V ，故 D 处于正向偏置而导通，V AO =–6 V 。
图b ：D 的阳极电位为－15V ，阴极电位为－12V ，D 对被反向偏置而截止，V AO ＝－12V 。
图c ：对D 1有阳极电位为 0V ，阴极电位为－12 V ，故D 1导通，此后使D 2的阴极电位为 0V ，而其阳极为－15 V ，故D 2反偏截止，V AO =0 V 。
图d ：对D 1有阳极电位为12 V ，阴极电位为0 V ，对D 2有阳极电位为12 V ，阴极电位为 －6V ．故D 2更易导通，此后使V A ＝－6V ；D 1反偏而截止，故V AO ＝－6V 。
2.4.4 试判断图题 2.4.4中二极管是导通还是截止，为什么？ 解 图a ：将D 断开，以“地”为电位参考点，这时有V V k k V A 115)10140(10=⨯Ω+Ω=V V k k V k k V B 5.315)525(510)218(2=⨯Ω+Ω+⨯Ω+Ω=D 被反偏而截止。

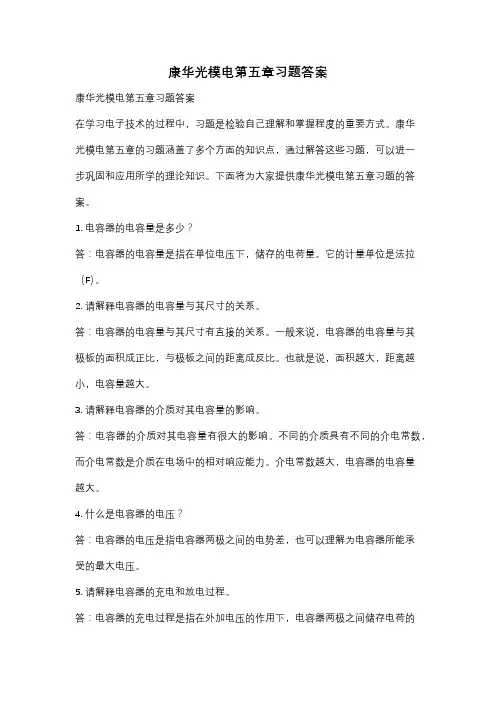

康华光模电第五章习题答案康华光模电第五章习题答案在学习电子技术的过程中，习题是检验自己理解和掌握程度的重要方式。
康华光模电第五章的习题涵盖了多个方面的知识点，通过解答这些习题，可以进一步巩固和应用所学的理论知识。
下面将为大家提供康华光模电第五章习题的答案。
1. 电容器的电容量是多少？答：电容器的电容量是指在单位电压下，储存的电荷量。
它的计量单位是法拉（F）。
2. 请解释电容器的电容量与其尺寸的关系。
答：电容器的电容量与其尺寸有直接的关系。
一般来说，电容器的电容量与其极板的面积成正比，与极板之间的距离成反比。
也就是说，面积越大，距离越小，电容量越大。
3. 请解释电容器的介质对其电容量的影响。
答：电容器的介质对其电容量有很大的影响。
不同的介质具有不同的介电常数，而介电常数是介质在电场中的相对响应能力。
介电常数越大，电容器的电容量越大。
4. 什么是电容器的电压？答：电容器的电压是指电容器两极之间的电势差，也可以理解为电容器所能承受的最大电压。
5. 请解释电容器的充电和放电过程。
答：电容器的充电过程是指在外加电压的作用下，电容器两极之间储存电荷的过程。
放电过程是指当外加电压移除后，电容器两极之间释放电荷的过程。
6. 请解释电容器的串联和并联。
答：电容器的串联是指将多个电容器的正极和负极相连，形成一个串联电路。
串联电容器的总电容量等于各个电容器电容量的倒数之和。
电容器的并联是指将多个电容器的正极和负极分别相连，形成一个并联电路。
并联电容器的总电容量等于各个电容器电容量之和。
7. 什么是电感？答：电感是指导体中由于电流变化而产生的电磁感应现象。
它的计量单位是亨利（H）。
8. 请解释电感对交流电的阻抗的影响。
答：电感对交流电的阻抗有很大的影响。
电感对交流电的阻抗与频率成正比，也就是说，频率越高，电感对交流电的阻抗越大。
9. 请解释电感的自感现象。
答：电感的自感现象是指导体中的电流变化会产生自感电动势，阻碍电流的变化。
电子技术基础-模拟电路 （康华光）第五章习题.doc P220—222 5.5.1：在输入正弦信号的一个周期中，通过三极管的集电极电流C i 不出现截止状态（即导通角=θπ2）的称为“甲类”；在输入正弦信号的一个周期中，三极管只有半个周期导通（=θπ）的称为“乙类”；在输入正弦信号的一个周期中，三极管的导通时间大于半周而小于全周（πθπ2 ）的称为“甲乙类”。
其中，工作于“乙类”放大电路的效率最高，在双电源互补对称电路中，理想情况下的最高效率为78.5%。
5.2.2：解：该电路属于“双电源乙类互补对称放大电路（OCL ）”。
（1）输出功率：CC om L V P .W R ==2452（2）每管允许的功耗：CM om P .P .W ≥=0209（3）每管的耐压：(BR )CEO CC V V V ≥=2245.2.4：解：（1）Vi=10 V 时。
im i v om v im V V A V A V V ===∴==14114输出功率：om cem o L L V V P .W R R ===⨯=22211412252228每管的管耗；CC om om T T L V V V P P ().W R π==-≈21215024两管的管耗：T T T P =P P =.W =12221004电源的供给功率：V o T P P P =12.25+10.04=22.29W =+效率：oVP =%.%P η⨯≈1005496（2）Vim=Vcc=20V 时。
v om v im A V A V V=∴==120输出功率：om CC o om cem L L V V P WV V R R ===⨯==222120252228每管的管耗；CC om om CC CC T T L L V V V V V P P ()().W R R ππ==-=-≈222121134344两管的管耗：T T T P =P P .W =≈1222685电源的供给功率：V o T P P P =25+6.85=31.85W =+效率：oVP =%.%P η⨯≈100785 5.3.1：解：由CC AB CC om L L LCC V V V P ,R R R V V===≥2222222824（）（）（）（OTL）5.3.3：解：（1）静态时，电容C 2两端电压应为：C CC V V V ==2162，调整R 1、R 3可满族这一要求。
