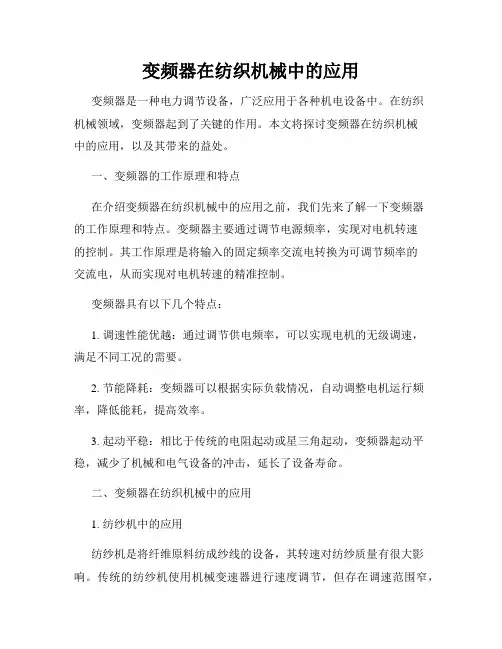

变频器在纺织机械中的应用变频器是一种电力调节设备，广泛应用于各种机电设备中。
在纺织机械领域，变频器起到了关键的作用。
本文将探讨变频器在纺织机械中的应用，以及其带来的益处。
一、变频器的工作原理和特点在介绍变频器在纺织机械中的应用之前，我们先来了解一下变频器的工作原理和特点。
变频器主要通过调节电源频率，实现对电机转速的控制。
其工作原理是将输入的固定频率交流电转换为可调节频率的交流电，从而实现对电机转速的精准控制。
变频器具有以下几个特点：1. 调速性能优越：通过调节供电频率，可以实现电机的无级调速，满足不同工况的需要。
2. 节能降耗：变频器可以根据实际负载情况，自动调整电机运行频率，降低能耗，提高效率。
3. 起动平稳：相比于传统的电阻起动或星三角起动，变频器起动平稳，减少了机械和电气设备的冲击，延长了设备寿命。
二、变频器在纺织机械中的应用1. 纺纱机中的应用纺纱机是将纤维原料纺成纱线的设备，其转速对纺纱质量有很大影响。
传统的纺纱机使用机械变速器进行速度调节，但存在调速范围窄，响应速度慢的问题。
而采用变频器可以实现对纺纱机转速的精确控制，提高了纺纱质量和生产效率。
2. 织机中的应用织机是将纱线编织成布料的设备，其工作原理是通过经纬纱的交织来形成织物。
传统的织机使用离合器和减速机进行速度调节，但存在反应速度慢、调速范围有限的问题。
而采用变频器可以实现对织机转速的精确控制，提高了织物质量和生产效率。
3. 染整设备中的应用染整设备是将原始面料进行染色和整理的设备，其工作速度对染色效果有很大影响。
传统的染整设备使用电阻和减速机进行速度调节，但存在能耗高、调速范围窄的问题。
而采用变频器可以实现对染整设备转速的精确控制，降低了能耗，提高了染色质量和生产效率。
三、变频器在纺织机械中的益处变频器的应用给纺织机械带来了许多益处，包括但不限于以下几个方面：1. 提高生产效率：通过精确控制机械设备的转速，使纺织生产过程更加稳定和高效，提高了生产效率。

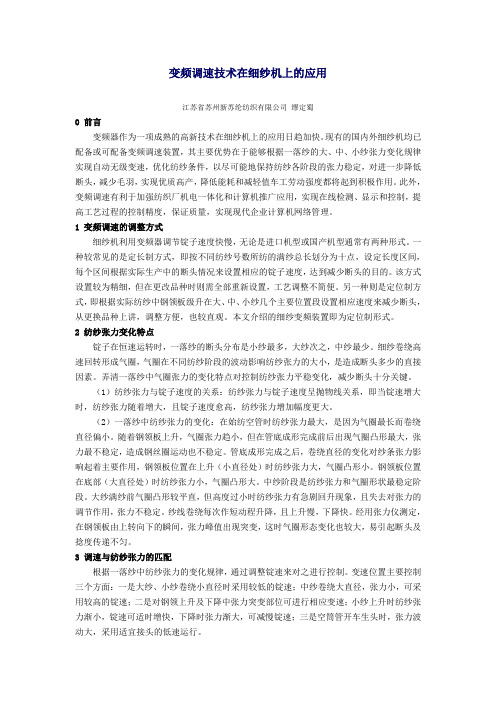

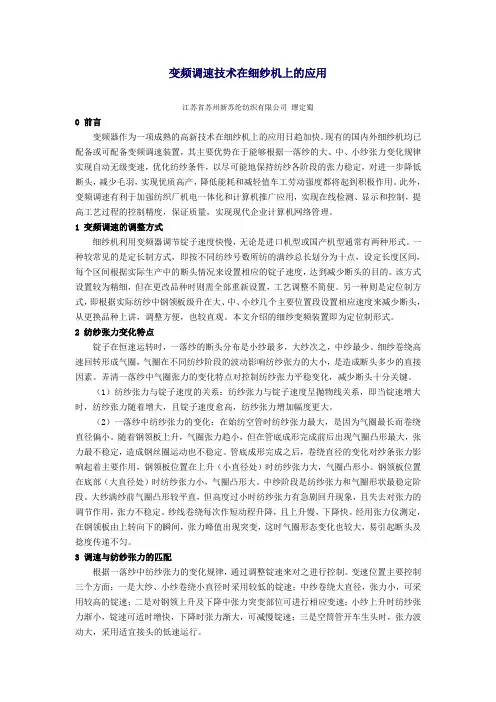

变频调速技术在细纱机上的应用江苏省苏州新苏纶纺织有限公司缪定蜀0 前言变频器作为一项成熟的高新技术在细纱机上的应用日趋加快。
现有的国内外细纱机均已配备或可配备变频调速装置，其主要优势在于能够根据一落纱的大、中、小纱张力变化规律实现自动无级变速，优化纺纱条件，以尽可能地保持纺纱各阶段的张力稳定，对进一步降低断头，减少毛羽，实现优质高产，降低能耗和减轻值车工劳动强度都将起到积极作用。
此外，变频调速有利于加强纺织厂机电一体化和计算机推广应用，实现在线检测、显示和控制，提高工艺过程的控制精度，保证质量，实现现代企业计算机网络管理。
1 变频调速的调整方式细纱机利用变频器调节锭子速度快慢，无论是进口机型或国产机型通常有两种形式。
一种较常见的是定长制方式，即按不同纺纱号数所纺的满纱总长划分为十点，设定长度区间，每个区间根据实际生产中的断头情况来设置相应的锭子速度，达到减少断头的目的。
该方式设置较为精细，但在更改品种时则需全部重新设置，工艺调整不简便。
另一种则是定位制方式，即根据实际纺纱中钢领板级升在大、中、小纱几个主要位置段设置相应速度来减少断头，从更换品种上讲，调整方便，也较直观。
本文介绍的细纱变频装置即为定位制形式。
2 纺纱张力变化特点锭子在恒速运转时，一落纱的断头分布是小纱最多，大纱次之，中纱最少。
细纱卷绕高速回转形成气圈，气圈在不同纺纱阶段的波动影响纺纱张力的大小，是造成断头多少的直接因素。
弄清一落纱中气圈张力的变化特点对控制纺纱张力平稳变化，减少断头十分关键。
（1）纺纱张力与锭子速度的关系：纺纱张力与锭子速度呈抛物线关系，即当锭速增大时，纺纱张力随着增大，且锭子速度愈高，纺纱张力增加幅度更大。
（2）一落纱中纺纱张力的变化：在始纺空管时纺纱张力最大，是因为气圈最长而卷绕直径偏小。
随着钢领板上升，气圈张力趋小，但在管底成形完成前后出现气圈凸形最大，张力最不稳定，造成钢丝圈运动也不稳定。
管底成形完成之后，卷绕直径的变化对纱条张力影响起着主要作用，钢领板位置在上升（小直径处）时纺纱张力大，气圈凸形小。

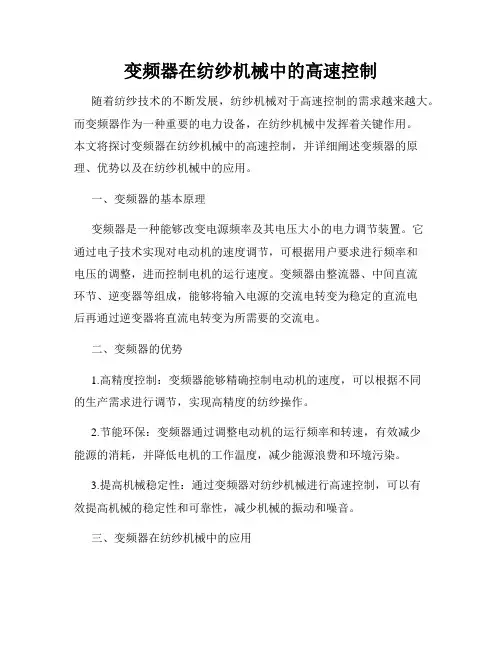

变频器在纺纱机械中的高速控制随着纺纱技术的不断发展，纺纱机械对于高速控制的需求越来越大。
而变频器作为一种重要的电力设备，在纺纱机械中发挥着关键作用。
本文将探讨变频器在纺纱机械中的高速控制，并详细阐述变频器的原理、优势以及在纺纱机械中的应用。
一、变频器的基本原理变频器是一种能够改变电源频率及其电压大小的电力调节装置。
它通过电子技术实现对电动机的速度调节，可根据用户要求进行频率和电压的调整，进而控制电机的运行速度。
变频器由整流器、中间直流环节、逆变器等组成，能够将输入电源的交流电转变为稳定的直流电后再通过逆变器将直流电转变为所需要的交流电。
二、变频器的优势1.高精度控制：变频器能够精确控制电动机的速度，可以根据不同的生产需求进行调节，实现高精度的纺纱操作。
2.节能环保：变频器通过调整电动机的运行频率和转速，有效减少能源的消耗，并降低电机的工作温度，减少能源浪费和环境污染。
3.提高机械稳定性：通过变频器对纺纱机械进行高速控制，可以有效提高机械的稳定性和可靠性，减少机械的振动和噪音。
三、变频器在纺纱机械中的应用1.纺纱机械的变频控制：纺纱机械中的传动系统通常使用电动机驱动，传统的固定频率控制方式难以满足高速纺纱的要求。
通过变频器对电动机进行控制，可以实现电动机的高速运行，并且能够根据不同的纺纱工艺要求进行频率调整，提高纺纱机械的生产效率和品质。
2.纺纱机械的负载均衡：在纺纱机械的工作过程中，不同工序对电动机的负载要求不同。
通过变频器对电动机的速度进行调节，可以实现纺纱机械负载的均衡，提高纺纱的质量和稳定性。
3.纺纱机械的故障监测与保护：变频器具有故障监测和保护功能，可以实时检测电动机的运行状态，并在出现异常情况时及时报警，并采取相应的保护措施，提高纺纱机械的安全性和可靠性。
四、总结变频器在纺纱机械中的高速控制具有重要意义。
通过变频器的应用，可以实现纺纱机械的精细化控制，提高纺纱的质量和生产效率。
同时，变频器还能够降低能源消耗，减少环境污染，并提高纺纱机械的稳定性和可靠性。
變頻器、交流伺服系統在細紗機中的應用摘要:細紗機採用可編程序控制器（PLC）、變頻器、交流伺服控制器及觸摸屏控制，簡化了機構．提高了精度。
利於穩定紡紗張力．減少斷頭，減少毛羽。
根據產品的要求，通過人機舉面調節參數十分方便。
關鍵字: PLC；變頻調速器；交流伺服控制器細紗是紡紗過程中的最後一道工序。
細紗機性能的好壞直接影響到紗的品質。
傳統的細紗機的錠子、羅拉及鋼領板的升降都靠主電機傳動．主電機多使用雙速電機。
慢速只用於啟動．高速為正常工作且速度不變。
這樣使得錠子速度不變．在紡紗過程中斷頭率較高由丁產品不同在錠子及牽伸羅拉傳動之問以及前後牽伸羅拉之間使用較多的變換齒輪以改變紗的撚度及牽伸倍數。
而紗的成型與卷繞則依靠鋼領板的升降與級升通過成型凸輪及棘輪機構實現。
由於種種原因．造成了細紗機變換齒輪數量多．成型凸輪在桃尖有衝擊、在桃底有停頓等現象。
同時實現級升的蝸輪蝸杆機構容易磨損。
因此紡紗的品質及卷繞的品質不容易證會造成後續工序高速退繞剝可能產生脫圈等不良情況。
隨著徽電於及電腦技術的不斷發展，將可編程序控制器及交流伺服控制器和網路等技術應用於細紗機的控制之中。
解決了傳統細紗機的不足．簡化了機構，提高了精度。
淒加工的紗的品質有了很大的提高。
1 控制系統的組成控制系統由人機介面（觸摸屏）、PLC、交流伺服控制系統、減速器等組成。
觸摸屏與PLC間通過MPI方式適時傳送。
各種參數可方便地通過觸摸屏設定、修改。
PLC與各交流電機及交流伺服電機間經向量型變頻詞速器及交流伺服調速器通過Profibus—DP進行通訊即時傳遞。
錠子的轉數由主電機傳動，依紡紗的情況進行詞速。
根據工藝要求可以改變牽伸機構輸出羅拉的轉數，以滿足不同產品的需要。
鋼領板的生降與級升根據要求可選擇合適的數據。
而變頻器與伺服控制器之間的同步則利用SIMOLINK來進行。
下麵重點介紹一下錠子的控制以及鋼領板的控制。
2 紡紗張力與錠子的變速細紗鞏在紡紗卷繞中要形成氣圈（見圖1）．因此紗會產生張力。
变频器在纺织行业中有什么应用在当今的纺织行业中，变频器已经成为了一项不可或缺的关键技术。
它的应用极大地提高了生产效率、产品质量，并降低了能源消耗和设备维护成本。
首先，让我们来了解一下什么是变频器。
简单来说，变频器是一种能够改变电源频率的电子设备。
通过调整电源的频率，它可以控制电机的转速，从而实现对设备运行速度的精确调节。
在纺织行业的纺纱环节，变频器发挥着重要作用。
传统的纺纱设备转速往往是固定的，难以适应不同品种和规格纱线的生产需求。
而引入变频器后，可以根据纱线的细度、材质等因素，灵活地调整纺纱机的转速。
例如，在生产细纱时，可以适当降低转速，以保证纱线的强度和均匀度；而在生产粗纱时，则可以提高转速，提高生产效率。
这样一来，不仅能够提高纱线的质量，还能增加产品的多样性，满足市场的不同需求。
在织布环节，变频器同样大显身手。
织布机的运行速度对布匹的质量和产量有着直接的影响。
通过变频器，可以精准地控制织布机的速度，使其在不同的织布工艺和布料要求下都能达到最佳的运行状态。
比如，在织造高密度的织物时，降低织布机的速度可以减少纱线的断头率，提高布匹的质量；而在织造较为稀疏的织物时，则可以适当提高速度，增加产量。
另外，在纺织行业的染整工序中，变频器也有着广泛的应用。
染整设备中的搅拌器、泵等部件的运行速度需要根据不同的染液配方和工艺要求进行调整。
变频器可以实现对这些设备的精确调速，确保染液的均匀混合和循环，提高染色的质量和均匀度。
同时，通过合理控制设备的转速，还可以减少染液的飞溅和浪费，降低生产成本。
除了对生产工艺的优化，变频器在纺织设备的节能方面也表现出色。
在纺织厂中，大量的电机在运行过程中会消耗大量的电能。
而通过使用变频器，可以根据实际生产负荷动态地调整电机的转速，避免电机在低负荷下的过度运行，从而实现节能的目的。
据统计，采用变频器进行调速控制，节能效果可达20% 30%，这对于降低企业的生产成本，提高市场竞争力具有重要意义。
变频器、交流伺服系统在细纱机中的应用摘要:细纱机采用可编程序控制器（PLC）、变频器、交流伺服控制器及触摸屏控制，简化了机构．提高了精度。
利于稳定纺纱张力．减少断头，减少毛羽。
根据产品的要求，通过人机举面调节参数十分方便。
关键词: PLC；变频调速器；交流伺服控制器细纱是纺纱过程中的最后一道工序。
细纱机性能的好坏直接影响到纱的质量。
传统的细纱机的锭子、罗拉及钢领板的升降都靠主电机传动．主电机多使用双速电机。
慢速只用于启动．高速为正常工作且速度不变。
这样使得锭子速度不变．在纺纱过程中断头率较高由丁产品不同在锭子及牵伸罗拉传动之问以及前后牵伸罗拉之间使用较多的变换齿轮以改变纱的捻度及牵伸倍数。
而纱的成型与卷绕则依靠钢领板的升降与级升通过成型凸轮及棘轮机构实现。
由于种种原因．造成了细纱机变换齿轮数量多．成型凸轮在桃尖有冲击、在桃底有停顿等现象。
同时实现级升的蜗轮蜗杆机构容易磨损。
因此纺纱的质量及卷绕的质量不容易证会造成后续工序高速退绕剥可能产生脱圈等不良情况。
随着徽电于及计算机技术的不断发展，将可编程序控制器及交流伺服控制器和网络等技术应用于细纱机的控制之中。
解决了传统细纱机的不足．简化了机构，提高了精度。
凄加工的纱的质量有了很大的提高。
1 控制系统的组成控制系统由人机界面（触摸屏）、PLC、交流伺服控制系统、减速器等组成。
触摸屏与PLC间通过MPI方式适时传送。
各种参数可方便地通过触摸屏设定、修改。
PLC与各交流电机及交流伺服电机间经矢量型变频词速器及交流伺服调速器通过Profibus—DP进行通讯实时传递。
锭子的转数由主电机传动，依纺纱的情况进行词速。
根据工艺要求可以改变牵伸机构输出罗拉的转数，以满足不同产品的需要。
钢领板的生降与级升根据要求可选择合适的数据。
而变频器与伺服控制器之间的同步则利用SIMOLINK来进行。
下面重点介绍一下锭子的控制以及钢领板的控制。
2 纺纱张力与锭子的变速细纱巩在纺纱卷绕中要形成气圈（见图1）．因此纱会产生张力。
变频器在纺织工业中的应用变频器是电气传动系统中的一种高级控制器，它可以有效地控制电机的转速和运行状态。
在纺织工业中，变频器的应用越来越广泛，它不仅可以提高生产效率和品质，还可以节约能源和降低排放，对于推动纺织工业的可持续发展具有重要的意义。
一、变频器在纺织机械中的应用纺织机械是纺织工业中最主要的生产设备，其驱动部分通常由电机驱动。
变频器作为一种高级控制器，可以对电机的转速进行精确控制，以满足不同的工艺要求。
变频器还具有防止电机因启动电流过大而烧毁的保护功能，同时可以监控电机的运行状态，提高设备的安全性和可靠性。
在纺纱生产过程中，纺纱机的主机钩盘、扭杆和卷绕器等部件都需要通过电机驱动，而这些部件的运行速度通常需要根据纱线的种类、规格和工艺参数进行调整。
采用变频器可以精确控制电机的转速和运行状态，以确保生产出的纱线质量稳定、色泽均匀。
此外，变频器还具有电机调速的作用，使得在生产过程中能够灵活地调整电机转速，以适应不同的生产需求。
在织造生产中，织机的驱动部分也需要通过电机驱动，而织机的织速、纬密度、松紧度等参数也需要根据不同的织物要求进行调整。
采用变频器可以实现对电机转速的精确控制，以满足不同的织物要求，同时还能够提高设备的运行效率和稳定性。
二、变频器在机房空调系统中的应用纺织工厂通常具有较高的温度和湿度，为了保障工人的健康和设备的正常运行，纺织工业中普遍采用机房空调系统。
变频器可以应用于机房空调系统中的风机和水泵等部件，以实现对机房温度和湿度的精确控制。
采用变频器可以实现对风机和水泵的启停和转速的精确控制，以满足不同的风量和水流量要求。
同时，变频器还可以实现对机房温度和湿度的精确控制，以确保机房内的环境舒适和设备正常运行。
此外，采用变频器可以实现机房空调系统的节能和降低运行成本的目的。
三、变频器在纺织废水处理中的应用纺织废水是一种含有高浓度有机物和异色物质的废水，对环境造成的污染非常严重。
为了保护环境和节约资源，纺织工业中需要对废水进行处理，而其中一个主要的处理方法就是氧化池法。

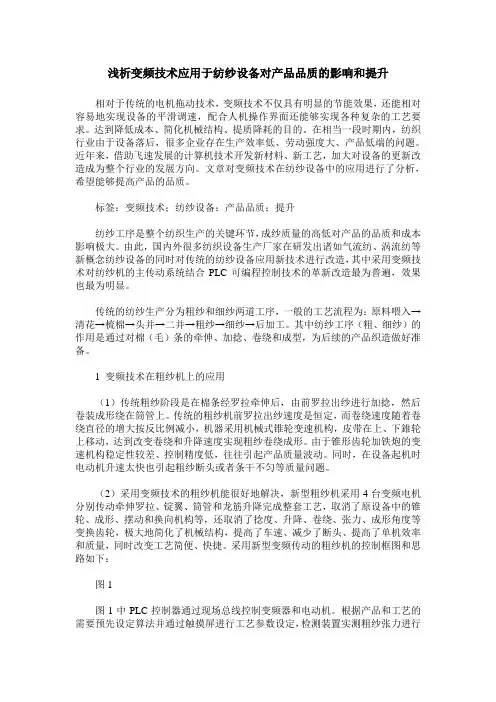

浅析变频技术应用于纺纱设备对产品品质的影响和提升相对于传统的电机拖动技术，变频技术不仅具有明显的节能效果，还能相对容易地实现设备的平滑调速，配合人机操作界面还能够实现各种复杂的工艺要求。
达到降低成本、简化机械结构、提质降耗的目的。
在相当一段时期内，纺织行业由于设备落后，很多企业存在生产效率低、劳动强度大、产品低端的问题。
近年来，借助飞速发展的计算机技术开发新材料、新工艺，加大对设备的更新改造成为整个行业的发展方向。
文章对变频技术在纺纱设备中的应用进行了分析，希望能够提高产品的品质。
标签：变频技术；纺纱设备；产品品质；提升纺纱工序是整个纺织生产的关键环节，成纱质量的高低对产品的品质和成本影响极大。
由此，国内外很多纺织设备生产厂家在研发出诸如气流纺、涡流纺等新概念纺纱设备的同时对传统的纺纱设备应用新技术进行改造，其中采用变频技术对纺纱机的主传动系统结合PLC可编程控制技术的革新改造最为普遍，效果也最为明显。
传统的纺纱生产分为粗纱和细纱两道工序，一般的工艺流程为：原料喂入→清花→梳棉→头并→二并→粗纱→细纱→后加工。
其中纺纱工序（粗、细纱）的作用是通过对棉（毛）条的牵伸、加捻、卷绕和成型，为后续的产品织造做好准备。
1 变频技术在粗纱机上的应用（1）传统粗纱阶段是在棉条经罗拉牵伸后，由前罗拉出纱进行加捻，然后卷装成形绕在筒管上。
传统的粗纱机前罗拉出纱速度是恒定，而卷绕速度随着卷绕直径的增大按反比例减小，机器采用机械式锥轮变速机构，皮带在上、下錐轮上移动，达到改变卷绕和升降速度实现粗纱卷绕成形。
由于锥形齿轮加铁炮的变速机构稳定性较差、控制精度低，往往引起产品质量波动。
同时，在设备起机时电动机升速太快也引起粗纱断头或者条干不匀等质量问题。
（2）采用变频技术的粗纱机能很好地解决，新型粗纱机采用4台变频电机分别传动牵伸罗拉、锭翼、筒管和龙筋升降完成整套工艺，取消了原设备中的锥轮、成形、摆动和换向机构等，还取消了捻度、升降、卷绕、张力、成形角度等变换齿轮，极大地简化了机械结构，提高了车速、减少了断头、提高了单机效率和质量，同时改变工艺简便、快捷。
变频器在细纱机上的应用与代换作者：苗光雷摘要：变频器在交流拖动系统应用中呈现优良的控制性，可以实现软启动和无级调速，进行加减速控制，使电动机获得高性能，而且具有显著的节能效果。
所以应用变频调速可以提高生产机械的控制精度、生产效率和产品质量，从而利于生产过程的自动化。
因此变频器近年来在工业生产各环节得到了广泛的应用，但变频器在实际应用和维护及更换过程中也暴露出一些问题需要引起重视。
关键词：变频器的应用；变频器的代换；细纱机正文：变频器应用于细纱机相比接触器控制而言，无论是产品质量还是在用人用工方面都具有优越性。
变频器是软启动，启动时对机械部分冲击较小，纱线断头也较少。
变频器调速方便，配合PLC使用，能更容易的调速，能根据纱穗的大小进行调速，有利于提高产品质量，也减少了因更改工艺车速换皮带轮而带来的用工。
变频器保护功能齐全，能更好更有效的保护电动机。
变频器的好处有目共睹，目前公司各种设备的变频器品牌种类繁多，进口、国产都有，但功能基本相似。
变频器属电子产品，更新换代也较快。
如何更好的使用和维护以及不同品牌型号间代换哪？下面以我公司的马佐里细纱机为例对此问题进行研究和探讨。
变频器的应用1.1变频器的安装及工作环境。
在安装前检查变频器外表是否完好，打开外壳检查主电路及控制电路端子排螺丝是否齐全，如有缺少则应检查变频器内部，如果螺丝在运输过程中因松动掉进变频器内部，上电时就可能引起短路，导致变频器烧坏，所以要检查仔细。
接线时要认真慎重，防止因线路接错，而造成不必要的损失，特别是主回路压线端子要压紧，防止接触不良造成的端子排烧坏。
变频器工作环境温度一般为-10—40℃，环境温度过低，容易结露和造成元器件发脆，环境温度过高则不利于散热，细纱车间一般温度在30℃以上，环境温度偏高，车间花毛又多，这都不利于变频器的散热，对变频器的使用寿命有一定的影响，所以要勤清扫勤保养，确保散热通风道通畅。
1.2变频器的参数及调试。
