维氏硬度计说明书 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】目 录一 注意事项1. 本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求操作前提示一 注意事项 ────────────────────── 2 二 硬度计简介 ───────────────────── 2 三 型号编制说明──────────────────── 2 四 硬度计的外型结构──────────────────3五 技术参数 ────────────────────── 3 光学系统 ────────────────────── 3试验力 ──────────────────────— 4 六 硬度计的安装 ──────────────────── 4 七 各键的功能 ───────────────────── 5 八 如何进行测试 ──────────────────── 6 试验力的选择 ──────────────────── 6 测微目镜归零 ──────────────────── 7测量压痕对角线 ───────────────────8九 光源调整 ────────────────────── 8更换灯泡 ──────────────────────9十 注意事项 ────────────────────── 9维氏硬度试件最小厚度—试验力—硬度关系 ───────10十一 附表 ──────────────────────── 11 维氏硬度计的示值重复性附表1───────────── 11 维氏硬度计的示值误差附表2────────────── 11 十二 附件（装箱单）────────────────────12选配附件 ──────────────────────122.在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
Product InformationZHV30 Vickers Hardness T ester from manual to fully automaticI 924 2.0218Range of applicationCan be used for the optical hardness test methods Micro and Macro Vickers, Knoop and Brinell to the following standards:• Vickers hardness acc. to ISO 6507, ASTM E92 and ASTM E384• Knoop hardness acc. to ISO 4545 and ASTM E384• Brinell hardness acc. to ISO 6506 and ASTM E10Advantages/features• Load steps with motorised load change: 0.2, 0.5, 1, 3, 5, 10, 30 (kgf)• Motorised turret allows automatic test sequence when changing indenter and lens position • Capable of fitting one indenter and up to four objective lenses simultaneously• Dead weight load application, provides long term test force stability and repeatability • Variable dwell times, 5 ... 60 seconds• Individual setting of illumination for each objective lensSoftware controlled variants for semi- to fullyautomatic hardness testing systems provide the further features:• Operation and control of the hardness tester via High Definition software (HD)• 1.3 megapixel USB camera• High-resolution overview image of specimen surface via scan function (stitching) (1 with 2.5 x objective lens• Easy positioning of test points in the overview image • Automatic indentation measurement with illumination and shadow correction removesoperator influence in determining hardness values • Motorised x-y table with 100 mm x 60 mm travel • Automatic effective case depth determination(1Function not availble in the USProduct InformationZHV30 Vickers Hardness T ester from manual to fully automaticHigh Definition Testing SoftwareWhen a hardness testing solution which delivers reliable, accurate and repeatable test results is needed, choose from the HD line of macro and micro hardness testing solutions - field-proven systems, offering beyond comparison capabilities and fully ASTM E 384, ISO 6507 and ISO 4545-compliant.Precise positioningWith its image of the entire specimen (Mosaics) and its annotation tools, HD Software enables you to position indents precisely where they are required.Precise, reproducible measurementsThe high image resolution of the HD Software allows measurement of indents to be precise and reproducible. Enhanced productivityThe HD Software combines ease of use, reliabilityand auto-calibration, minimizing the subjectively associated with human intervention. The system can run autonomous for hours without interruption.Sophisticated reportingThe results are automatically transferred via data interface from HD software to testXpert III - the testing software for all Zwick testing machines and instruments. According to your requirements the reports are now generated.Stage pattern windowCreate or modify traver-ses and/or patterns andtheir positions, then seethe stage move in realtime in the stage patternwindow.Results windowResults are clearlydisplayed in graphicalor tabular form. Trackand review individualindentations.Product InformationZHV30 Vickers Hardness T ester from manual to fully automaticBuilding mosaic image to a complete imagePrecise positioning at any magnificationStep 2: Set-up traverses/patternsOpen, modify, or create new traverses/patterns using reference points or lines. Traverses and patterns can be individually adjusted.T -Bar rotation toolTraverse centred in weld sample Three traverses perpendicular to edgeFive traverses perpendicular to the edge of the gearPrecise imaging with 10 x objective lens with 2.5 x objective lens with 40 x objective lensStep 4: Get resultsReview results in graphical and/or tabular format. Export results to the spreadsheet application of your choice, or to testXpert III for creating and printing standard or customized reports.Product InformationZHV30 Vickers Hardness T ester from manual to fully automaticAccessories(1PC, monitor and keyboard already included in scope of supply.。
目次一简介 (2)二主要技术参数 (2)三仪器的安装和调试 (2)1 硬度计工作条件2 拆箱和安装3 操作面板及功能介绍4 硬度计的使用5 硬度计的调整和注意事项四附件（装箱单） (8)五特殊附件 (8)一简介：HV-1000型显微硬度计是光机电一体化的高新技术产品，该机器造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型显微维氏和努普硬度测试仪器。
该机采用计算机软件编程，光学测量系统。
通过软键输入，可选择维氏和努氏硬度的测量、能调节测量光源的强弱，能选择保荷时间，在LCD显示屏上能显示试验方法、试验力，通过面板输入测量压痕对角线长度、屏幕直接读出硬度值，简便了查表的繁琐。
使用方便，测量精度高。
硬度计适用于测定微小、薄形、表面渗镀层试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬材料的努普硬度。
是科研机构、企业及质检部门进行研究和检测的理想的硬度测试仪器。
二、主要技术参数试验力： 0.098N(10gf)、0.245N(25gf)、0.49N(50gf)、0.98N(100gf)、1.96N(200gf)、2.94(300gf)、4.90N(500gf)、9.80N(1000gf)试验力施加方法：自动加卸试验力测量显微镜放大倍率： 100×(观察时)400×(测量时)试验力保荷时间： 0～60s（根据需要任意输入）最小检测单位每格： 0.5μm试件最大高度： 65mm压头中心到外壁距离： 85mm主机重量：约25Kg电源： AC220V/50Hz外型尺寸：（长×宽×高） (405×290×480)mm三仪器的安装和调试1 硬度计的工作条件1.1 在室温23±5℃的范围内。
1.2 在稳固的基础上水平安装。
1.3 在无震动的环境中。
1.4 周围无腐蚀性介质。
1.5 室内相对湿度不大于65%。
维氏硬度计作业指导书维氏硬度计作业指导书一．目的：为正确使用仪器，避免因不当使用导致仪器损坏，确保仪器使用寿命及测试准确度。
二．范围：用于测量厂内冲压板材（铜板，不锈钢片，铁片等）之硬度。
三．权责：1．仪校人员负责操作指导书制定。
2．相关测试人员负责仪器保养与维护。
3．测试人员必须为接受过相关仪器操作培训合格之品保课人员。

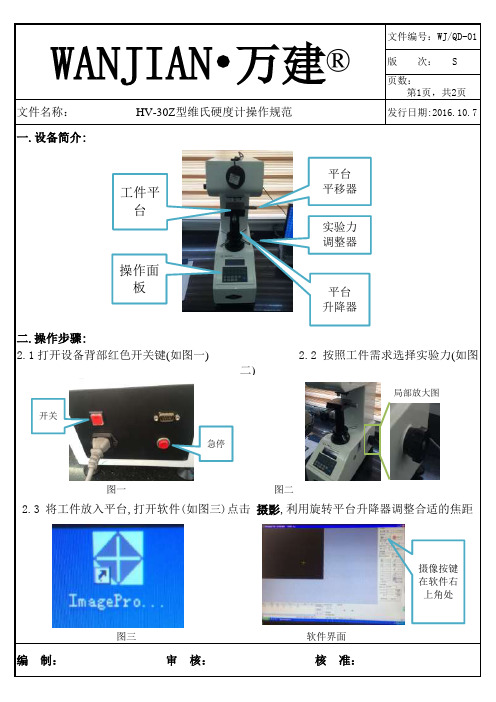

四．硬度计实物图：五．操作流程：1.打开电源开关，显示屏亮，大约5秒左右自动进入主页面，此时会显示相关数值。
2.开机后的设置如与你的实验条件不符，请按[OK]键进入选择菜单设置所需实验条件，按[OK]键和上下方向键选择所需设置，确认按[OK]键，设置完成返回主页面按[START]即可。
3.将被测物品放置工作台，转动防护罩，根据需要选择20或40倍物镜处于被测物品位置，眼睛接近目镜观察，转动升降手轮调节上下，直至测试物品表面成像清晰，聚焦过程结束。
4.将防护罩逆时针转动，使压头处于被测物品位置，按[START]键开始加荷，同时屏幕下方滚动条开始填充，直到仪器发出嘟的声音，表示加/卸荷结束。
5.将防护罩顺时针转动，使物镜处于测试物品位置，从目镜观察压痕成像，调节升降手轮，直至压痕成像清晰为止。
转动目镜两边的鼓轮，使两条刻线内侧无限接近，按下[CLR]键，零位确定完成。
6.反向转动目镜两边鼓轮，两刻线逐渐分开，转动左鼓轮，使左刻线内侧与压痕左边缘相切。
转动右鼓轮，使右刻线内侧与压痕右边缘像切，按下按钮，D1测量完成。
7.将目镜转动90°，转动鼓轮，使下刻线内测与压痕下边的边缘相切，转动测量鼓轮，使上刻线内测与压痕上边缘相切，按下按钮，D2测量完成。
仪器自动计算硬度值并显示，本次测试完成。
六．注意事项：1.测试前需先用标准块校正仪器精度是否有偏差，确认OK方可执行测试。
2.不定期对压头实施清洁，可用脱脂棉或擦镜纸沾上酒精小心擦拭，保持压头干净。
3.保持工作台洁净，未使用时喷注防锈油，以免生锈影响测试精度，升降轴随时保持润滑状态。
HM-211微小维氏硬度计操作、保养、校验说明1.操作流图：2.操作方法：2.1微小硬度计检测操作方法：2.1.1 按下电源开关上的“I ”标记，打开硬度计，系统出现“START ”的画面，等待5秒后，点击进入。
2.1.2 将微动台转于下方，把试片夹持在平台上面。
2.1.3 选择10X 物镜按电动转台旋转到试片上方，调整升降调焦转轮（可通过个人视觉调节亮度），使画面清晰，通过水平X 、Y 轴的卡尺找出所需测定之位置。
2.1.4 旋转测量旋轮，使目镜内观察到两条细线相互靠近移动。
两刻线靠近时，透光镜内的中间位置）键，此时LCD 显示D1、D2数值为0进行测微目镜归零操作。
2.1.5 选择适当试验力(荷重)。
2.1.6 按电动转台，选择50倍物镜再调清晰后，寻找检测点，并将右侧分厘卡归零，将测定针转到工作位置,准备测试。
2.1.7 按下“INDENT ”键，系统开始测试，并显示等待信息。
2.1.8 完成测试后，将50X 物镜转到工作位置进行量测。
观察目镜内的像质。
旋转手轮时进行对焦，直至压痕成像清晰可见。
2.1.9 旋转测量旋轮，使目镜内观察到两条细线无限接近。
中间仅留一条极微细微弱的光线，检查测微目微的零位是否正确，即显示屏上D1、D2是否为零。
若否，按键至使D1、D2归零。
反向旋转测量旋轮，将右侧细线右移，使两条细线分开。
2.1.10向左移动细线定位鼓轮，使左边的细线刚好卡在压痕对角线的左尖端并与之垂直，此操作使两根线一起移动。
2.1.11 旋转测量旋轮，使右边细线刚好卡住压痕对角线的右尖端。
2.1.12 按下测微目镜上的输入键，LCD 屏上显示D1的值，并自动转到D2，要求输入D2的值。
将测微目镜向左旋转，检测另一对角的距离，并按下输入键，LCD 屏上显示D2值。
2.1.13 测试结束后，将测量旋轮归位，旋转微动台使平台处于下方，使其远离测针，旋开固定夹钳，取出镶埋试片。
2.1.15 按下电源开关的“0”，关闭硬度计。
401MVD TM操作手册Array北京海晖佳华科贸有限公司Beijing Haihui Jiahua Technology Co., Ltd401/402MVD™①一般安全预防措施材料测试系统是潜在的危险源。
由于存在高加载力、快速运动和系统的存储能量等因素，材料测试本身有一些固有的危险因素。
你必须要认识到，所有运动的和工作的部件，尤其是压头，都有潜在的危险。
仔细阅读相关手册并遵守所有“警告”和“小心”。
“警告”一词用于危险因素可能导致伤害或死亡的场合；“小心”一词用于危险因素可能导致设备损伤或数据丢失的情况。
确保你在对材料进行测试时不会对你本人和其他人带来危险。
充分利用所有的电子和机械限制特性。
这些限制特性能够使你阻止系统部件运动到操作允许范围之外的地方。
限制特性为试件和机器提供了保护，并减少了潜在的危险。
以下几项的内容是你在使用材料测试设备时必须时刻注意的一些一般性警告。
当某个操作存在一定的危险时，你在手册中还会发现一些相应的“警告”和“小心”。
最好的安全措施是你接受一些关于你使用的硬度测试计的培训，并仔细阅读相关《操作手册》，以对仪器获得一个完整的了解。
401/402MVD™②警告当试件有可能带来危险时，请佩戴护目镜，使用保护板或保护屏。
当试件（特别是有可能发生爆炸性瓦解的试件）有可能带来危险时，请佩戴护目镜，使用保护板或保护屏。
由于被测试件的范围可能会比较广，因此，由于试件本身的原因造成的危害应由设备的所有者和操作者负责。
为电线提供适当保护，使之既不会被损坏，也不会被反接。
为所有的电线提供适当保护，使之不会被损坏。
一定不能把没有保护的电线布在地上，也不要让架空电线的张力过紧。
当电线通过墙角或穿墙而过的时候，需在电线外用符合标准的填料进行保护，以避免磨损。
当在极端温度条件下操作设备时，请穿上保护服。
材料测试通常是在非环境温度条件下进行，也就是说，进行材料测试的地方通常都有加热或降温设备。
极端温度条件是指超过60℃ (140)℉或低于0℃ (32)℉的操作温度。
目的：为确保公司产品硬度性能得到有规范性的检验，满足客户要求。
1，适用范围：主要用于测定小件，薄件等（例如轴尖和薄片零件）表面镀层，强化层（例如氧化，氮化，渗碳，氰化等工艺处理）的硬度。
也用于金相学和金属物理方面的结构测定分析，材料科学分析和非金属材料硬度测定（例如玻璃，磨料，矿物，陶瓷，玛瑙）。
2，设备型号2.1名称：维氏数显微硬度计2.2供货厂家：莱州市华银试验仪器有限公司2.3型号：HVS-1000型外形尺寸340*160*378mm 净重:40kg3.技术参数:3.1实验力：0.09807N（10gf）0.2452N(25gf) 0.4903N(50gf)0.9807N(100gf) 1.961N(200gf) 2.942N(300gf)4.904N(500gf) 9.807N(1000gf)3.2测量精度：±2μm3.3压痕中心至机壁最大距离：100mm3.4试件最大高度：75mm4. 硬度计放置环境应放置于室温18-28℃，无腐蚀性介质，无震动，湿度不大于70%的环境中，硬度计须安装在稳固的并能供丝杠升降的工作台上。
5．试验程序5.1试验准备工作5.1.1试样制备试样表面光滑清洁，无油污，试样表面应抛光，其光洁度不应低于0.04，试件或镀层应不小于压痕深度的10倍，其面积直径应不小于5倍压痕对角线，特小的试件应镶在有足够硬度的材料上。
5.1.2试台的选择：根据试样的形状和尺寸选择，台面硬度不得低于55HRC,与升降丝杠孔配合的圆柱尺寸∮20h7.5.1.3压头的更换：旋下压头保护帽（10），将所需压头直接插入压头轴（33）的孔中，由紧定螺钉（34）锁紧，再旋上压头保护帽，试验前应按“试验力选择”要求进行。
5.1.4试验力和选择：试验所选用的试验力要试样或镀层的厚度与范围而定，在试样厚度允许的范围内尽量选用较大试验力，以便获得较大尺寸的压痕，从而减小测量的相对误差，对过硬的试样如硬质合金钢，玛瑙等高硬度材料不宜采用过大试验力，以免损坏压头，也不宜采用使获得压痕之对角线小于10微米的试验力，特殊试样和镀层除外。
维氏硬度计说明书 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT目 录一 注意事项1. 本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求 2. 在使用本仪器前应操作前提示一 注意事项 ────────────────────── 2 二 硬度计简介 ───────────────────── 2 三 型号编制说明──────────────────── 2 四 硬度计的外型结构────────────────── 3 五 技术参数 ──────────────────────3 光学系统 ────────────────────── 3试验力 ──────────────────────— 4 六 硬度计的安装 ──────────────────── 4 七 各键的功能 ───────────────────── 5 八 如何进行测试 ────────────────────6试验力的选择 ──────────────────── 6 测微目镜归零 ──────────────────── 7测量压痕对角线 ─────────────────── 8 九 光源调整 ──────────────────────8更换灯泡 ────────────────────── 9 十 注意事项 ──────────────────────9维氏硬度试件最小厚度—试验力—硬度关系 ─────── 10 十一 附表 ────────────────────────11维氏硬度计的示值重复性附表1───────────── 11 维氏硬度计的示值误差附表2────────────── 11 十二 附件（装箱单）────────────────────12选配附件 ──────────────────────12仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
3.仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。
4.仪器各电器元件、开关插座安装位置严禁自行拆装，如果擅自拆装，将可能引发事故。
5.硬度计在加载、保荷和卸载过程中如发现紧急情况，立即按<紧停开关>，终止测试，然后按复位开关，使仪器恢复到初始状态。
6.本单位致力于提高硬度计的质量，不断更新结构，若使用说明书所述内容与仪器结构略有不同，恕不另行通知，敬请谅解。
二硬度计简介1.电脑式维氏系列硬度计是光、机、电一体化的高新技术产品，它造型新颖、美观，具有良好的直观性、可操作性和可靠性，是测试维氏硬度的理想产品。
2.仪器采用闭环式加载控制系统，使试验力精度提高，示值的重复性及稳定性佳。
3.操作面板的按键输入：●任意选择试验力；●预置试验力保持时间；●调节测量光源的强弱；●读取压痕对角线的长度、按键输入后，屏幕上显示硬度值（HV），并提示硬度的测试次数等。
4.本硬度计适用于测量微小、薄型试件，表面渗、镀处理后的零件。
还可对玛瑙、玻璃等脆性材料的维氏硬度测定，是科研单位、大专院校、生产企业和检测机构进行研究和测试的理想硬度测试仪器。
5.本硬度计配置内置式CCD装置。
三 型号编制说明例：HVPC —5 / 10 / 30 / 50四 硬度计的外型结构五 技术参数1 光学系统： 测量显微镜总放大倍数：1. 上盖2. 测微目镜3. 转塔4. 压头5. 试台6. 螺钉7. 升降丝杆8. 开关9. 保险丝和电源线10. 水平调节螺钉 11. 操作面板12. 手轮 13. 观察物镜 14. 测量物镜15. 定位毂轮16. 测量毂轮17. 测量光源18.紧停开关产品型号 测微目镜 测量物镜 总放大倍数 观察物镜 HVPC-5 10×40× 400倍 20× HVPC-10 20× 200倍 10× HVPC-30 10×100倍20×HVPC-50注意：一般观察物镜是不能参与测量（配置CCD 装置时两个物镜可以测量）最大试验力分别为：（5 kg ）、（10kgf ）、（30kgf ）、（50kgf ） 电脑式维氏硬度计图1● 最小检测单位：2 试验力：3 加试验力控制： 自动（加荷/保荷/卸荷） 4 物镜和压头切换：手动切换 5 保荷时间： 0~60 s （每5秒为一单位）6节能模式： 约10分钟不用后自动进入待机模式。
按任意键唤醒硬度计的节能模式，继续进行测试。
7 电源： （110~220）V ； AV （60~50）Hz 8 试件：● 最大高度： 170 mm● 最大深度： 130 mm （从中心算起） 9 主机尺寸（长×宽×高）：530×280×630 mm 10 重量： 约50 kg六 硬度计的安装(450)6 L -5 L+ 上档键：数字。
下档键：测微目镜内测量光源亮度增强（或减弱）键。
1 硬度计的工作条件在室温（23±5）℃的范围内。
在稳固的基础上水平安置。
在无震动的环境中。
周围无腐蚀性介质。
室内相对湿度不大于65%。
2 拆箱和安装剪开包装箱上的打包带，取出仪器的防震垫，从包装箱中取出仪器和附件箱. 将仪器安放在预先准备好的稳固的工作台上；（工作台的制作可参考图2）将四个水平调节螺钉从附件箱中取出，旋在仪器底面的螺孔内。
拆去升降丝杆与手轮上的纱带。
两手同时轻轻撕下用于压头防震的胶带纸。
用擦镜纸沾上少量乙醚，轻轻擦清压头（两手抓着擦镜纸两端轻轻地在压头上移动几下即可）。
拔出目镜管的防尘盖，将测微目镜从附件箱中取出，插入目镜管的孔内，要求插到底。
将试台轴插入升降丝杆孔内。
从附件箱中取出水平仪，放在试台上， 调节四个水平调节螺钉，使水泡居中。
七 各键的功能（图3）图上档键：数字。
下档键：置零键；按此键试验力剩余力1CLR-F2CLR-D 上档键：数字。
下档键：置零键；按此键 0 F - 3 F+ 上档键：数字。
下档键：试验力递增（或减少）键。
每按一次，试验力增大（或减少）一档。
0 T - 3T+ 上档键：数字。
下档键：保荷时间递增（或减少）键。
每按一次递增 上档键：数字。
下档键：按<SPEC>键后，再按该键表示上档数字键有效，光标闪4八 如何进行测试 1 电源线与硬度计进行连接，打开电源开关，使测微目镜光源和显示屏同时亮，此时显示屏上显示如下：2 试验力的选择：● 开机时面板上的下档键有效● 按<F ＋>或<F －>键，选择试验力（） 3 测微目镜光源的选择：● 按<L+>或<L->键，选择测量光源的亮暗 4 试验力保荷时间的选择：● 按<T+>或<T->键，修改试验力的保荷时间5 测微目镜归零旋转测微目镜的眼罩，使目镜内的两条刻线清晰。
测微目镜的零位在出厂时已调准，客户在使用中可能会有偏差，应定期进行零位校准，当出现偏差时调整方法：转动测量毂轮，使两刻线内侧边缘无限接近，刻线间的透光缝逐渐减少，趋于无光隙的临界状态时，测量毂轮“0”位应对齐。
若“0”位没对齐则松开螺钉，重新对零后再旋紧螺钉见图4。
D1： HV ：D2： T ：15 N ：00D1/D2：压痕对角线长度；HV ：维氏硬度值；T ：保荷时间；N ：测试次数；F ：选下档键：启动键，按此键电机转动，加试验力。
7 STAR 二次确认键：将第一次测量的压痕对角线数值输入D1，按二次该键后确认，同样方法输入D2，再按二次该键后确认，屏幕显示硬度值（HV ）特殊功能键：先按此键，再按< > 键表示上档数字键有效,光标闪烁。
如果按< > 键表示下档键有效，光标消失# SPEC6 开始测试转动转塔，使测量物镜处于仪器的正前方工作位置。
将试件放在试台上，转动手轮，使试台上升进行对焦。
眼睛接近测微目镜，移动试件观察，当试件离物镜下端： ● 10╳物镜约6mm ；20╳物镜约4mm ；40╳物镜约1mm 时在目镜的视场中心出现明亮光斑，说明已非常接近聚焦平面，这时应很缓慢地上升试台，直至在目镜中观察到成像清晰，说明聚焦成功。
将压头转到仪器的正前方，此时压头顶尖与试件平面之间的间隙约为0.4mm 。
按操作面板上的<START>键，系统开始自动测试（显示屏左下角显示有剩余力时，请按< CLR-F >键置零）● 仪器自动加载试验力（LOADING ）指示灯亮● 试验力施加完毕（DWELL ）延时指示灯亮，显示屏上保荷时间倒计时至“0”● 延时时间结束，（UNLOADING ）指示灯亮，仪器自动卸除试验力，直到此灯暗后，试验力卸荷完毕。
7 测量压痕对角线转动转塔，使测量物镜处于正前方工作位置。
观察目镜内的压痕，旋转手轮再次进行对焦，直至压痕的像质清晰。
转动定位毂轮，使左刻线内侧与压痕对角线的左尖端相切，此操作使两根刻线一起移动。
转动测量毂轮，使右刻线内侧与压痕对角线的右尖端相切（图5）。
测量毂轮转了4圈多2格，而此毂轮转动一圈是50格，则：50×4+2=202格。
图4 小心！转动砖塔时应避免接触物镜和压头，否则造成压痕窜动或压头移位。
调焦时应小心谨慎，避免试件与压头或镜头发生碰撞。
两者碰撞会造成零件损坏。
松开螺钉,图5按<SPEC>和“”键，光标闪烁，数字键有效。
输入数字202，按<SPEC> 键两次，D1确认。
光标移到D2处等待。
将测微目镜旋转90°，用相同方法测量垂直方向上的压痕对角线的长度，输入数字，按<SPEC>键两次，D2确认后，自动显示硬度值HV：如果认为本次测量的数据有误差，请再输入D1、D2的格数既可。
本次测量结束，按<SPEC> 和“”键，使光标消失，进行下次的硬度试验。
当在目镜中观察到压痕偏小或偏大影响测量精度时，请根据材料厚度和大小重新选择试验力，使试验力符合测量要求。
九光源的调整1 打开硬度计电源开关，观察目镜内光源。
2 光源的强弱可通过面板上的<L+>或<L ->键调节，使观察视场视觉柔和。
3 如果目镜光源不满意，顺时针方向拧紧螺钉二，使视场内光线均匀。
（如有必要可先松开两螺钉三，再拧紧螺钉二）见图6。
4 松开并上下移动螺钉一。
图621. 螺钉一 22. 螺钉二 23. 卤素灯 24. 后盖 25. 螺钉三5 更换灯泡更换灯泡时你需要的工具：●新灯泡（卤素灯，12V、15~20W）●干净的软布逆时针方向旋松螺钉二，按箭头方向左推后盖，取下后盖。
