维氏硬度计的操作规程示范文本

维氏硬度计操作规程1、打开硬度计的电源，旋转试验力变换手轮，选择试验力。

2、显示屏上显示MODEL和NOT-COV菜单，MODEL有HV、HK二种试验法，按方向键移选择表，表1适用于有色金属，表2适用于黑色金属，按ENTER键确认，主屏幕弹出转换表，按ENTER键确认，主屏幕状态显示出所选硬度值转换标尺。

3、按方向键，弹出DWELL保荷时间菜单，选择加荷时间。

4、按方向键，弹出FUNCTION菜单。

选择第一个选项Single, 按ENTER键确认，硬度计开始进入工作状态。

5、转动压头与物镜转换罩壳，使10×物镜位于主体正前方位置。

6、转动升降丝杆使试验台上升，直至试样表面清晰成像。

如果在目镜中观察到的像模糊，可转动目镜前部镜头，直至清晰为止。

7、转动转换罩壳，使压头位于主体前方，按面板START键，仪器开始加载、保载、卸载。

8、转动转换罩壳，使10×物镜位于主体正前方位置，观察目镜中的压痕成像。

9、移动目镜的刻线，使其逐步靠拢，当刻线内侧无限接近时，两刻线内侧之间位于无光隙的临界状态时，按面板CLR键，这时主屏幕上的d1的值为零。

10、移动右边手轮使刻线分开，移动目镜左侧鼓轮，使左边的刻线移动与压痕左边外形交点相切，移动右边刻线内侧与压痕外形交点相切，按下目镜上测量按钮，对角线d1测量完成，目镜转动90度，测量对角线d2，按下测量按钮，主屏幕显示本次测量的值和所转换的的硬度值。

一次试验结束。

11．如果认为测量有误差，可重复上述程序再次测量。

维氏硬度计常见故障与调修硬度计的种类较多，在工矿企事业和科研单位中应用最普遍的以金属洛氏、布氏、维氏硬度计为主，其中金属洛氏和金属布氏硬度计相对于金属维氏硬度计结构简单。

常见故障的调修并不是很困难。

下面就金属维氏硬度计常见故障调修介绍如下。

根据多年来的工作实践，在检定和修理工作开始前应先从调整工作台的水平入手，然后观察主轴、杠杆、升降丝杆、缓冲机构及测量装置是否正常、灵活。

HR-150A型维氏硬度计操作规程1. 引言本操作规程适用于HR-150A型维氏硬度计使用，旨在提供正确的操作指导，确保测试结果的准确性。

操作人员在使用HR-150A 型维氏硬度计前，应详细了解并严格遵守以下规程。

2. 准备工作在进行硬度测试之前，进行以下准备工作：- 确保HR-150A型维氏硬度计已正确连接电源，并开启电源开关。

- 在硬度计上安装合适的硬度计头。

- 清洁被测试物体的表面，确保表面无油污和其他杂质。

- 将被测试物体放置在平整、稳定的测试台上。

3. 操作步骤按照以下步骤进行硬度测试：1. 打开HR-150A型维氏硬度计的测速开关，使之处于工作状态。

2. 选择合适的测试力大小（例如HRA、HRB或HRC）。

3. 将硬度计头轻轻放置在被测试物体的表面上，确保与表面接触，并保持一定的测试时间（通常为几秒钟）。

4. 释放测试力，使硬度计头离开被测试物体表面。

5. 观察硬度计显示屏上的测量结果，记录测试值。

6. 按照需要，可以进行多次测试并取平均值。

4. 注意事项在使用HR-150A型维氏硬度计时，需要注意以下事项：- 避免使用过大的测试力，以免对被测试物体造成损伤。

- 在测试过程中，确保硬度计头与被测试物体的表面保持良好的接触。

- 在每次测试之前，检查硬度计头的磨损情况，如有损坏或磨损应及时更换。

- 在使用完毕后，关闭HR-150A型维氏硬度计的电源开关，并做好仪器的保养工作。

5. 结论本操作规程详细介绍了HR-150A型维氏硬度计的使用方法和注意事项，操作人员在进行硬度测试时应严格按照规程进行，以确保测试结果的准确性和仪器的正常运行。

如有任何疑问或问题，应及时咨询相关专业人员。

显微硬度计操作规程一、操作方法1、开机前对设备进行点检保养，再打开硬度计电源开关和计算机电源。

2、在电脑中打开硬度测试软件，打开目镜图像画面。

3、转动变换手轮，使试验力符合选择要求，变换手轮的力值和屏幕上显示的力值是一致的。

4、10s是最常用的试验力保持时间，也可以根据需要调整保持时间。

5、将标准块或试件放在十字试台上，转动升降旋轮是试台上升，当试件离压头下端0.5~1mm是，按“←”健，转塔转动，使40×物镜位于主体正前方位置。

6、转动升降旋轮使试台上升，直至试样表面清晰成像。

如果在目镜中观察到的像模糊，可转动目镜前部镜头，直至清晰为止。

7、按“启动”键，压头自动转到主体前方，仪器开始加载、保载、卸载，压头退回，40×物镜转到前方，屏幕到测量界面。

8、在测微目镜的视场可看到压痕，如压痕不太清楚，可缓慢转动旋轮调整，直至调到最清楚。

9、在电脑目镜画面中，利用鼠标对压痕对角线进行测试，测试完后，点击对角线按钮，就可在电脑屏幕中出现微显硬度值。

如果对压痕重新进行测试，则重新测量对角线长度即可。

10、试验结束后，清理工作台面，关闭各电源。

二、维氏硬度计常见故障与调修(1)加荷指示灯、测量显微镜灯不亮首先检查电源是否接好，然后检查开关、灯泡等。

(2)测量显微镜内浑浊，看不到或看不清压痕调整显微镜焦距和灯光，调整之后仍不清楚，则应分别转动物镜和目镜来调整。

(3)压痕不在视场内或稍转动工作台，压痕位置变化很大出现这种情况的原因是由于压头、测量显微镜、工作台三者轴心不同造成的。

(4)检定时示值超差的原因及解决办法①测量显微镜标尺不准。

用标准测微尺进行检查。

如不准可送修或更换。

②负(载)荷超出规程要求或负荷不稳，用小负荷三等标准测力计检查。

(5)加荷时有冲击现象这种情况的发生与缓冲器油太少或油太脏有关。

加满油或清洗缓冲器后一般就可解决。

S O P维氏硬度计器操作规程集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#维氏硬度试验力表二 试验力维氏硬度试验 低拉力维氏硬度试验 维氏硬度显微试验维氏硬度 标准试验力F （N ） 维氏硬度 标准试验力F （N ） 维氏硬度 标准试验力F （N ）HV5 07HV10 1HV20 1HV30 HV1 2HV50 HV2 2HV100 HV3 37注：额定试验力大于可能被应用。

试验片应有刚性支撑。

这个支撑表面应该干净，无外来杂质（刮鳞，油脂，污垢等）。

试验片稳稳地固定在支撑上是非常重要的，所以一点位移在实验中都不能发生。

使压头接触试验片表面，使用实验力垂直的压入，没有震动和摆动，直到试验力达到规定值。

从开始使用力到力达到额定值不要少于2s 也不要大于8s 。

对于维氏硬度显微实验和低拉力维氏硬度实验，时间最长不要超过10s 。

压头的攻进速度不要超过s 。

对于维氏硬度显微实验来说，压头接触试验片的速度最好在15μm/s 到70μm/s 之间。

万一要求实验设备有恰当的条件，应该满足。

10s 到15s 之间，除非具有独立时间要求的材料进行试验才可以不在这个范围内。

维氏硬度计的使用插上电源，打开电源开关，这时在操作面板上可以修改数据。

比如硬度标尺选择、硬度换算选择，保荷时间选择、灯光亮暗选择，按按键可达到要求。

转动变换手轮使试验力符合选择要求，变换手轮上的力值和屏幕上显示的一致。

旋动变换手轮时，应小心缓慢地进行。

在旋转到最大(49N)时，转动位置已经到底，不能继续朝前旋转，应反向转动；转到最小力值时也应反向转动。

10S 是最常用的试验力保持时间，也可根据需要按键保荷+或保荷-，每按一次变化1秒，“+”为加，“-”为减。

如视场光源太暗或太亮，可按键亮度+或亮度-。

将标准试块或试件放在试验台上，转动旋轮使试台上升，当试件离压头下端～1mm 时，转动转盘把10X 物镜转到前方位置，此时光路系统总放大倍率为200X ，靠近目镜观察。

操作规程编号：YTO-FS-PD463维氏硬度计的操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards维氏硬度计的操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

一、试验前的准备工作1、试样1）试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般Ra不得大于0.2微米。

2）在试样的制备过程中，因尽量受冷、热加工等对试样表面的影响。

3）试样或试验层的厚度至少应为压痕对角线的1.5倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和预计硬度值按下式选择选择适当的试验力F。

h2*HV预F= （kgf）4.7式中：F-----待选用的试验力（kgf）h-----试样厚度（mm）HV----预计硬度值（kgf/mm2）如果计算的试验力在二级试验力之间，那么应选用较小一级的试验力。

试验力选好后，转动变荷手柄，选择所需的试验力。

2、选择试台本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。

因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用4支M5×10的圆柱头螺钉将其固定在试台上。

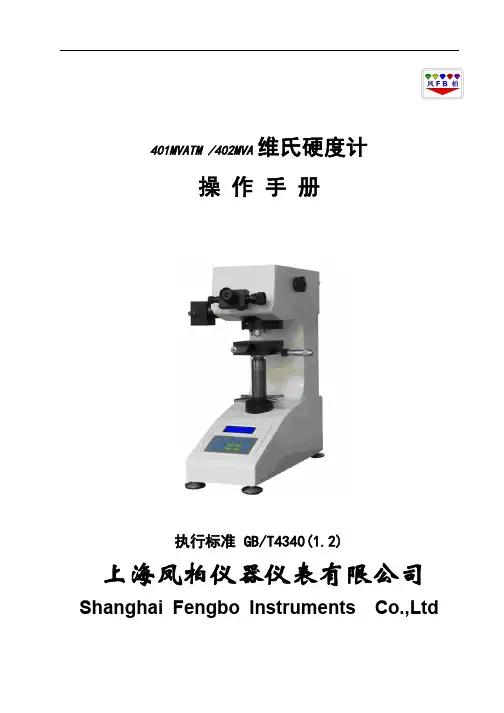

401MVATM /402MVA维氏硬度计操 作 手 册执行标准 GB/T4340(1.2)上海凤柏仪器仪表有限公司 Shanghai Fengbo Instruments Co.,Ltd目录1简介 (1)1.1机器概述 (1)1.2维氏硬度和努力硬度的原理 (1)2主要技术参数 (3)2.1机器主要参数 (3)3仪器的安装和调试 (4)3.1. 硬度计的工作条件 (4)3.2 拆箱和安装 (5)4 面板键功能介绍 (7)4.1机器的面板按键及其功能 (7)5硬度计的使用： (8)5.1硬度计的操作使用： (8)6 硬度计的维护及操作注意事项 (12)6.1.光源维护 (12)6.2 保险丝的更换 (13)6.3金刚石压头 (14)6.4 测微目镜 (14)6.5 试样 (15)6.6力、压痕大小的选择 (17)7 .装箱单 (18)1简介1.1机器概述首先感谢您选用本公司产品及浏览本说明书。

401/402MVA 显微维氏硬度计最适合于测试金属结构，包括微小的零件、薄板、金属箔、优质电线、薄硬化层和电镀层。

它还可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。

特别的是，它能遵循金属的结构，测试感应硬化或渗碳化等材料的内部硬度。

401/402MVA 显微硬度计是光机电一体化的高新技术产品，该硬度计造型新颖,具有良好的可靠性、可操作性和重复性，是测试显微硬度的理想产品。

该机采用C 语言编制程序，高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。

通过按键操作，在按键上能输入测量压痕的长度、在LCD 屏幕上能显示硬度值、换算标尺、试验力、试验力保持时间和测量次数等。

401/40MVA2硬度计还可根据用户特殊需求配置，能对所测压痕和材料金相组织进行拍摄、视屏测量装置和压痕自动测量装置.以及努氏硬度的测定.1.2维氏硬度和努力硬度的原理1.2.1 维氏HV维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm 2），即维氏硬度值。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改维氏硬度计的操作规程(新版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.维氏硬度计的操作规程(新版)一、试验前的准备工作1、试样1）试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般Ra不得大于0.2微米。

2）在试样的制备过程中，因尽量受冷、热加工等对试样表面的影响。

3）试样或试验层的厚度至少应为压痕对角线的1.5倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和预计硬度值按下式选择选择适当的试验力F。

h2*HV预F=（kgf）4.7式中：F-----待选用的试验力（kgf）h-----试样厚度（mm）HV----预计硬度值（kgf/mm2）如果计算的试验力在二级试验力之间，那么应选用较小一级的试验力。

试验力选好后，转动变荷手柄，选择所需的试验力。

2、选择试台本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。

因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用4支M5×10的圆柱头螺钉将其固定在试台上。

3、选择试验力保持时间试验力的保持时间对黑色金属一般为10-15秒，对有色金属为30±2秒。

4、物镜倍率选择当被测试验压痕为：≤0.2mm时，选用40×＞0.2mm时，选用10×二、试验1、打开电源开关（30）照明灯。

高级数显维氏硬度计安全操作及保养规程维氏硬度计是一种非常重要的硬度测试仪器，用于测定各种材料的硬度。

它广泛应用于汽车、航空、制造业等领域。

本文档将介绍高级数显维氏硬度计的安全操作和保养规程。

一、安全操作1.了解硬度计的组成部分，正确连接在使用硬度计之前，必须了解其组成部分和正确的连接方式。

硬度计通常包括游标、升降手柄、压头、转盘、数字显示屏和控制按钮等。

正确连接硬度计是保证其正常运转的关键之一。

2.确保单元平衡在测试之前，确定硬度计单元处于平衡状态是至关重要的。

硬度计在使用前应当被平衡，即使在测试过程中也必须保持平衡状态。

在平衡状态下，才能保证准确的测试结果。

3.确保测试区域无杂物在安全操作时，测试区域必须清空。

确保测试区域没有任何杂物将有助于测试人员使用硬度计更加轻松。

4.注意操作细节在进行硬度测试时，必须十分谨慎，并遵守以下的安全操作规则：•手柄、控制按钮和其他硬度计零部件都应该保持干燥，避免与水接触；•确保测试所用的压头二次击和压头间距格栅中的定位环应放置正确；•保持硬度计平衡，限制与其他硬物的接触；•在测试之后，需要先停止测试，再移除压头。

二、保养规程1.定期维护和清洁硬度计的杂质清洗和日常维护都应该在使用前进行。

每个硬度计的使用时间和清洗频率都会不同，需要根据具体模型的说明来进行操作。

但是，无论哪种型号，都应该在每次测试之后，清洁压头和转盘等部件以消除尘土和杂物堵塞。

2.不要强行拆卸硬度计零件如果硬度计出现故障，不要自行拆卸硬度计零件。

拆卸部件会导致硬度计的破坏，进而影响其正确运行。

如果出现硬度计故障，应该联系硬度计生产厂家或专业维护机构来修复。

3.保持硬度计平稳运转在硬度测试过程中，需要注意硬度计的平衡。

坚持测试单元的平衡是保证测试准确的重要环节之一。

4.定期校准和检测硬度计应该定期进行校准和检测。

有些硬度计需要在每次测试之后进行调整，而有些需经常进行检查和校准。

同时，还应该按照硬度计的使用频率和检测水平来制定检测和校准计划。

维氏硬度计使用说明书目录操作前提示一注意事项────────────────────── 2 二硬度计简介───────────────────── 2 三型号编制说明──────────────────── 2 四硬度计的外型结构────────────────── 3 五技术参数────────────────────── 3 光学系统────────────────────── 3试验力──────────────────────— 4 六硬度计的安装──────────────────── 4 七各键的功能───────────────────── 5 八如何进行测试──────────────────── 6 试验力的选择──────────────────── 6测微目镜归零────────────────────7测量压痕对角线───────────────────8 九光源调整──────────────────────8 更换灯泡──────────────────────9 十注意事项──────────────────────9 维氏硬度试件最小厚度—试验力—硬度关系───────10 十一附表────────────────────────11 维氏硬度计的示值重复性附表1─────────────11维氏硬度计的示值误差附表2──────────────11十二附件（装箱单）────────────────────12 选配附件──────────────────────12一注意事项本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。

仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。

仪器各电器元件、开关插座安装位置严禁自行拆装，如果擅自拆装，将可能引发事故。

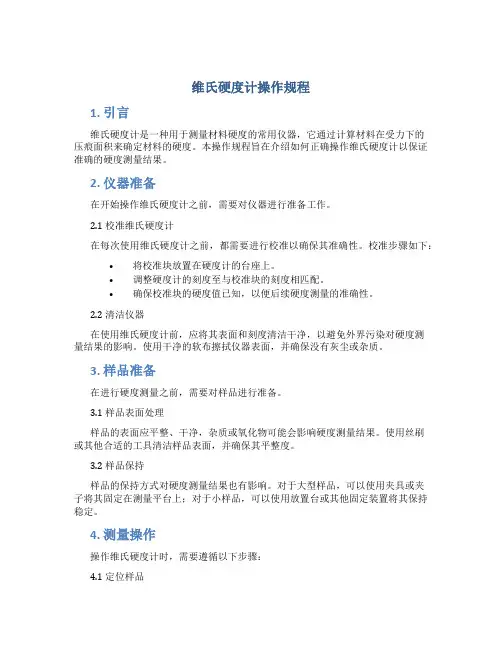

维氏硬度计操作规程1. 引言维氏硬度计是一种用于测量材料硬度的常用仪器，它通过计算材料在受力下的压痕面积来确定材料的硬度。

本操作规程旨在介绍如何正确操作维氏硬度计以保证准确的硬度测量结果。

2. 仪器准备在开始操作维氏硬度计之前，需要对仪器进行准备工作。

2.1 校准维氏硬度计在每次使用维氏硬度计之前，都需要进行校准以确保其准确性。

校准步骤如下：•将校准块放置在硬度计的台座上。

•调整硬度计的刻度至与校准块的刻度相匹配。

•确保校准块的硬度值已知，以便后续硬度测量的准确性。

2.2 清洁仪器在使用维氏硬度计前，应将其表面和刻度清洁干净，以避免外界污染对硬度测量结果的影响。

使用干净的软布擦拭仪器表面，并确保没有灰尘或杂质。

3. 样品准备在进行硬度测量之前，需要对样品进行准备。

3.1 样品表面处理样品的表面应平整、干净，杂质或氧化物可能会影响硬度测量结果。

使用丝刷或其他合适的工具清洁样品表面，并确保其平整度。

3.2 样品保持样品的保持方式对硬度测量结果也有影响。

对于大型样品，可以使用夹具或夹子将其固定在测量平台上；对于小样品，可以使用放置台或其他固定装置将其保持稳定。

4. 测量操作操作维氏硬度计时，需要遵循以下步骤：4.1 定位样品将样品放置在硬度计的测量平台上，调整位置以确保测量点的准确性和可重复性。

样品应与硬度计垂直接触，确保受力均匀。

4.2 施加压力使用硬度计的压头，在样品表面施加均匀的力量，以产生一个可测量的压痕。

施加压力的时间应适中，过长或过短都可能影响测量结果的准确性。

4.3 观察压痕在施加压力后，观察压痕的清晰度和大小。

如果压痕过深或过浅，可能需要适当调整施压力度。

4.4 测量硬度使用显微镜或其他合适的测量工具，准确测量压痕的对角线长度，并记录下来。

根据测得的长度和校准值，计算出材料的硬度值。

5. 数据处理在测量硬度后，需要对数据进行处理和记录。

5.1 记录测量结果将每次测量的硬度值记录在硬度测量表格中，包括样品编号和日期等必要信息。

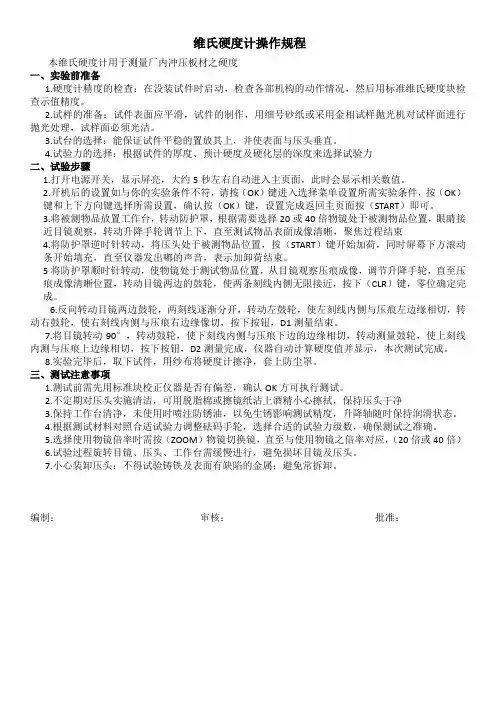

维氏硬度计操作规程本维氏硬度计用于测量厂内冲压板材之硬度一、实验前准备1.硬度计精度的检查：在没装试件时启动，检查各部机构的动作情况，然后用标准维氏硬度块检查示值精度。

2.试样的准备：试件表面应平滑，试件的制作，用细号砂纸或采用金相试样抛光机对试样面进行抛光处理，试样面必须光洁。

3.试台的选择：能保证试件平稳的置放其上，并使表面与压头垂直。

4.试验力的选择：根据试件的厚度、预计硬度及硬化层的深度来选择试验力二、试验步骤1.打开电源开关，显示屏亮，大约5秒左右自动进入主页面，此时会显示相关数值。

2.开机后的设置如与你的实验条件不符，请按（OK）键进入选择菜单设置所需实验条件，按（OK）键和上下方向键选择所需设置，确认按（OK）键，设置完成返回主页面按（START）即可。

3.将被测物品放置工作台，转动防护罩，根据需要选择20或40倍物镜处于被测物品位置，眼睛接近目镜观察，转动升降手轮调节上下，直至测试物品表面成像清晰，聚焦过程结束4.将防护罩逆时针转动，将压头处于被测物品位置，按（START）键开始加荷，同时屏幕下方滚动条开始填充，直至仪器发出嘟的声音，表示加卸荷结束。

5将防护罩顺时针转动，使物镜处于测试物品位置，从目镜观察压痕成像，调节升降手轮，直至压痕成像清晰位置，转动目镜两边的鼓轮，使两条刻线内侧无限接近，按下（CLR）键，零位确定完成。

6.反向转动目镜两边鼓轮，两刻线逐渐分开，转动左鼓轮，使左刻线内侧与压痕左边缘相切，转动右鼓轮，使右刻线内侧与压痕右边缘像切，按下按钮，D1测量结束。

7.将目镜转动90°，转动鼓轮，使下刻线内侧与压痕下边的边缘相切，转动测量鼓轮，使上刻线内测与压痕上边缘相切，按下按钮，D2测量完成，仪器自动计算硬度值并显示，本次测试完成。

8.实验完毕后，取下试件，用纱布将硬度计擦净，套上防尘罩。

三、测试注意事项1.测试前需先用标准块校正仪器是否有偏差，确认OK方可执行测试。

维氏硬度计作业指导书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制维氏硬度计使用作业指导书1范围本标准规范了维氏硬度计操作流程、操作步骤及操作方法等内容。

本标准适用于维氏硬度计操作指导。

2操作方法2.1打开电源开关，打开显示器、硬度计开关，按“OK”键确认。

2.2选择试验力、试台、物镜倍率。

2.3 按“DELL”键预置试验力保持时间。

2.4将试样放置于试台上，用水平仪观测试样是否水平。

2.5 ”键将观察物镜转至正前方，旋转升降手轮，使试样表面的加工痕迹清晰为止。

通过显微X轴调节和显微Y轴调节移动试样，使视场中所测试部分的试样表面的缺陷比较少。

2.6 按下“START”键，压头转至正前方，硬度计随之完成“施加-保持-卸除”试验力的过程，压头自动回到初始位置，测量物镜转至正前方。

2.7 旋转升降手轮，使试样压痕清晰。

2.8 将图像切换到静止状态。

2.9 调节镜头和测量旋钮，使压痕对角线和测量线垂直。

2.10 旋转测量旋钮移动左刻度线使其右边缘与压痕左边缘接触，移动右刻度线使其左边缘与压痕右边缘接触，确认得到对角线长度D1。

2.11 移动下刻度线使其上边缘与压痕下边缘接触，移动上刻度线使其下边缘与压痕上边缘接触，确认得出对角线长度D2。

2.12自动得出维氏硬度值，根据需要按“PRINT”键打印结果。

2.13 通过显微X轴调节和显微Y轴调节移动试样，继续进行下一硬度的测量。

2.14 测量结束，关闭电源。

3 注意事项3.1 测量时不要在工作台施加力，以免影响测量结果。

3.2 转动镜头和压头时避免碰撞试样和夹具。

3.3 试样表面必须光滑平整。

3.4 注意在加荷、保荷、卸荷期间，千万不要扳动手柄，以免损坏主轴系统。

3.5 保证相邻压痕间的最小距离在4倍对角线长度，样品边缘的最小距离在2.5倍对角线长度。

2.范围：适用公司实验室的维氏硬度计操作规范3.操作权限3.1经培训合格的指定人员操作4.操作说明 4.1硬度计的外型结构4.2技术参数4.2.1光学系统：4.2.3 加试验力控制： 自动（加荷/保荷/卸荷） 4.2.4 物镜和压头切换：手动切换4.2.5 保荷时间：0~60 s （每5秒为一单位）4.2.6节能模式：约10分钟不用后自动进入待机模式。

按任意键唤醒硬度计的节能模式，继续进行测试。

4.2.7 电源：（110~220）V ； AV （60~50）Hz6 L - 5 L+ 上档键：数字。

下档键：测微目镜内测量光源亮度增强（或减弱）键。

4.2.8 试件：最大高度： 170 mm ，最大深度： 130 mm （从中心算起）4.3 硬度计的工作条件4.3.1 在室温（25±10）℃的范围内。

4.3..2 在稳固的基础上水平安置。

4.3.3 在无震动的环境中。

4.3.4 周围无腐蚀性介质。

4.3.5 室内相对湿度不大于90%。

4.4各键的功能（图3）(450)图2图3上档键：数字。

下档键：置零键；按此键试验力剩余力值置零。

1 CLR-F 2CLR-D 上档键：数字。

下档键：置零键；按此键 D1/D2的数据置零。

0 F - 3F+ 上档键：数字。

下档键：试验力递增（或减少）键。

每按一次，试验力增大（或减少）一档。

0T -3T+上档键：数字。

下档键：保荷时间递增（或减少）键。

每按一次递增（或减少）5秒。

上档键：小数点。

下档键：按<SPEC>键后。

再按该键表示下档键有效，光标消失。

上档键：数字。

下档键：按<SPEC>键后，再按该键表示上档数字键有效，光标闪烁。

5.测试5.1电源线与硬度计进行连接，打开电源开关，使测微目镜光源和显示屏同时亮，此时显示屏上显示如下：5.2 试验力的选择：● 开机时面板上的下档键有效● 按<F ＋>或<F －>键，选择试验力（98.07N ） 5.3测微目镜光源的选择：● 按<L+>或<L->键，选择测量光源的亮暗 5.4试验力保荷时间的选择：● 按<T+>或<T->键，修改试验力的保荷时间 5.5测微目镜归零5.5.1旋转测微目镜的眼罩，使目镜内的两条刻线清晰。

编号：CZ-GC-08086维氏硬度计的操作规程Operating procedures for Vickers hardness tester( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑维氏硬度计的操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。

忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。

一、试验前的准备工作1、试样1）试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般Ra不得大于0.2微米。

2）在试样的制备过程中，因尽量受冷、热加工等对试样表面的影响。

3）试样或试验层的厚度至少应为压痕对角线的1.5倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和预计硬度值按下式选择选择适当的试验力F。

h2*HV预F=（kgf）4.7式中：F-----待选用的试验力（kgf）h-----试样厚度（mm）HV----预计硬度值（kgf/mm2）如果计算的试验力在二级试验力之间，那么应选用较小一级的试验力。

试验力选好后，转动变荷手柄，选择所需的试验力。

2、选择试台本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。

因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用4支M5×10的圆柱头螺钉将其固定在试台上。

3、选择试验力保持时间试验力的保持时间对黑色金属一般为10-15秒，对有色金属为30±2秒。

4、物镜倍率选择当被测试验压痕为：≤0.2mm时，选用40×＞0.2mm时，选用10×二、试验1、打开电源开关（30）照明灯。

THV-1M维氏硬度计操作规程
1、插上电源，打开设备后面的电源开关，点击测试软件快捷方式，进入维氏硬度测试界面。

2、点击系统设置，进入试验参数的设置。

如试验力、保荷时间等等。

3、转动变换手轮，使试验力符合选择要求，变换手轮的力值和试验参数设置的力值是一致的。

在旋动变换手轮时，应缓慢进行。

在旋转到最大力1kgf或最小力0.01kgf时，应反向旋转。

4、如视场灯太暗或太亮，可按硬度机上键灯+或灯-。

5、对维氏硬度测试界面右侧的操作类型进行选择，如HV 压头。

6、将被测产品放在十字试台上，转动升降旋轮，使试台上升，当试件离压头下端0.5-1mm时，按“启动”键，压头自动转到前方，此时加试验力（电机启动），同时硬度机自带的屏幕上出现LOAD表示加试验力；DWELL表示保持试验力，“10、9、8、……0”秒倒计时；UNLOAD表示卸除试验力，加卸试验力结束，压头退回，40X物镜转到前方，屏幕转到测量界面。

试验力正在加载或试验力未卸除的情况下，严禁移动被测产品，否则会造成仪器损坏。

仪器在测量状态下，请不要施加试验力，如不小心按“启动”键，这时不能去动仪器的其它东西，只有等待试验力施加完毕后，才
能动。

7、在维氏硬度测试界面内可看到压痕，如果压痕不太清楚，可缓慢转动旋轮，上下移动试台，或采用微调对十字平台进行前、后、左、右调整，将其调整到最清楚。

8、在维氏硬度测试界面内，点击视频图像，确保其为静态图像，然后点击手动测量。

测量的顺序是先上下，后左右。

9、保留检测结果。

点击数据显示，建立检测报告。

A hundred me in a hundred mouths, I am an angel but also a demon.整合汇编简单易用（页眉可删）维氏硬度计的操作规程一、试验前的准备工作1、试样1）试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般Ra 不得大于0.2微米。

2）在试样的制备过程中，因尽量受冷、热加工等对试样表面的影响。

3）试样或试验层的厚度至少应为压痕对角线的1.5倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和预计硬度值按下式选择选择适当的试验力F。

h2*HV预F= （kgf）4.7式中：F-----待选用的试验力（kgf）h-----试样厚度（mm）HV----预计硬度值（kgf/mm2）如果计算的试验力在二级试验力之间，那么应选用较小一级的试验力。

试验力选好后，转动变荷手柄，选择所需的试验力。

2、选择试台本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。

因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用4支M5×10的圆柱头螺钉将其固定在试台上。

3、选择试验力保持时间试验力的保持时间对黑色金属一般为10-15秒，对有色金属为30±2秒。

4、物镜倍率选择当被测试验压痕为：≤0.2mm时，选用40×＞0.2mm时，选用10×二、试验1、打开电源开关（30）照明灯。

2、依据“试验前的准备”所述，选择“试验力、试台、物镜倍率，预制试验力保持时间。

3将试样放置于试台上，并应保证试面与主轴轴线垂直。

4将10倍物镜转至正前方，旋转升降手轮使物面离物镜下端面约8毫米，再满满的转动升降手轮并再目镜中观察，直至看清试样表面得加工痕迹。

如果从目镜中观察分划板上得刻线不清晰，可转动目镜，使之清晰为至。

操作者再使用过程中，可随时旋转亮度调节旋钮，选择舒适得视场照明亮度。

HV-50型维氏硬度计操作规程
H V-50型维氏硬度计操作规程
本硬度计可测定黑色金属（不合铸铁）、有色金属及表面渗碳（氯）的维氏硬度。

1、试验前的准备工作
（1）硬度计精度的检查：在没装试件时启动，检查各部机构的动作情况，然后用标准维氏硬度块检查示值精度。

（2）试样的准备：试件表面应平滑，试件的制作，用细号砂纸加以磨光或研光。

（3）试台的选择：能保证试件平稳地置放其上，并使表面与压头垂直。

（4）试验力的选择：根据试件的厚度、预计硬度及硬化层的深度来选择试验力。

2、试验操作程序
（1）将手柄推至试验力卸除位置，使硬度计处于预工作状态；
（2）转动手轮使用权其对准已选好的试验力值；
（3）向左转动转动头座使用权压头转到试台中心位置；
（4）将试件放到已选取好的试台上，旋转手轮升起试台，至试件与保护套接触为止；
（5）向前拉动手柄，使试验力使用权用到试件上下班，保持一段时间后，卸除试验力；
（6）指示灯熄灭后，转动手轮，使用权试件脱离金刚石压头；
（7）向右转动转动头座，使用权物镜对正压痕并转动手轮使用权试处于
手镜焦面；
（8）通过测微镜旋转。

炽夺痕的两面三刀对角线长度，其平均值即为此压痕对角线长度；
（9）根据压痕对角线长度和所用的试验力，在换算表中查出硬度值；（10）试验完毕后，取下试件，用纱布将硬度计擦净，套上防尘罩。

3、操作注意事项
小心装卸压头：不得试验铸铁及表面有缺陷的金属；避免常拆卸。

HVST-1000Z型数显维氏硬度计安全操作规程NDJ/SG11-2015 1、为贯彻“安全第一，预防为主”的方针，确保试验设备、人身和试品的安全，特制定本规程。

2、严格遵守“安规”及设备使用说明书的各项操作规定，穿戴防护手套、防护劳动鞋，无关人员不得进入试验场地。

3、开机后，根据试验要求，设置试验力、保载时间、光源亮暗。

按“TIME+”、“TIME—”调整试验力保载时间。

按“FORCE+”、“FORCE—”调整试验力的大小。

按“LIGHT+”、“LIGHT—”键，可调节光源。

4、将标准块或试品放在试台上，转动手轮，试台上升。

眼睛靠近目镜观察，当试品离物镜下端2mm左右时，在目镜的试场中会出现光亮，这时应缓慢上升试台，直至观察到试品表面成像清晰。

5、按“START”仪器进入测试状态，转盘自动转动，自动加试验力，（LOADING）加荷指示灯亮，试验力施加完毕，（DWELL）保载指示灯亮，显示屏上时间倒计时。

保载时间结束，（UNLOADING）卸荷指示灯亮，仪器自动卸除试验力。

物镜自动切换到工作位置。

仪器的转盘在自动切换过程中或加载试验力时，严禁按“START”键，若有误操作，则再按“START”键，电机反向转动，恢复到起始位置。

转盘切换严禁手动，否则会造成仪器损坏。

6、旋转目镜左、右毂轮，使两条刻线内侧边缘无限接近，趋于无光隙的临界状态。

先按“SPEC”键，再按“CLR-D”键，使显示屏的D1,D2为零。

7、观察目镜的压痕，旋转升降丝杆上的手轮进行聚焦，直至压痕的像质清晰。

转动左毂轮，使刻线内侧与压痕对角线的左尖端相切，按目镜上的输入按钮，操作面板上显示D1值。

转动右毂轮，使右刻线内侧与压痕对角线的右尖端相切，按目镜上的输入按钮，操作面板上显示D2值。

系统自动进行硬度计算并显示。

8、若要观察试品上较大的试场范围，先按“SPEC”键再按“A-B”键来切换100倍和200倍物镜。

9、试验结束后，清理试验机。
