HV-5型小负荷维氏硬度计操作规程讲解

维氏硬度计操作规程1、打开硬度计的电源，旋转试验力变换手轮，选择试验力。

2、显示屏上显示MODEL和NOT-COV菜单，MODEL有HV、HK二种试验法，按方向键移选择表，表1适用于有色金属，表2适用于黑色金属，按ENTER键确认，主屏幕弹出转换表，按ENTER键确认，主屏幕状态显示出所选硬度值转换标尺。

3、按方向键，弹出DWELL保荷时间菜单，选择加荷时间。

4、按方向键，弹出FUNCTION菜单。

选择第一个选项Single, 按ENTER键确认，硬度计开始进入工作状态。

5、转动压头与物镜转换罩壳，使10×物镜位于主体正前方位置。

6、转动升降丝杆使试验台上升，直至试样表面清晰成像。

如果在目镜中观察到的像模糊，可转动目镜前部镜头，直至清晰为止。

7、转动转换罩壳，使压头位于主体前方，按面板START键，仪器开始加载、保载、卸载。

8、转动转换罩壳，使10×物镜位于主体正前方位置，观察目镜中的压痕成像。

9、移动目镜的刻线，使其逐步靠拢，当刻线内侧无限接近时，两刻线内侧之间位于无光隙的临界状态时，按面板CLR键，这时主屏幕上的d1的值为零。

10、移动右边手轮使刻线分开，移动目镜左侧鼓轮，使左边的刻线移动与压痕左边外形交点相切，移动右边刻线内侧与压痕外形交点相切，按下目镜上测量按钮，对角线d1测量完成，目镜转动90度，测量对角线d2，按下测量按钮，主屏幕显示本次测量的值和所转换的的硬度值。

一次试验结束。

11．如果认为测量有误差，可重复上述程序再次测量。

维氏硬度计常见故障与调修硬度计的种类较多，在工矿企事业和科研单位中应用最普遍的以金属洛氏、布氏、维氏硬度计为主，其中金属洛氏和金属布氏硬度计相对于金属维氏硬度计结构简单。

常见故障的调修并不是很困难。

下面就金属维氏硬度计常见故障调修介绍如下。

根据多年来的工作实践，在检定和修理工作开始前应先从调整工作台的水平入手，然后观察主轴、杠杆、升降丝杆、缓冲机构及测量装置是否正常、灵活。

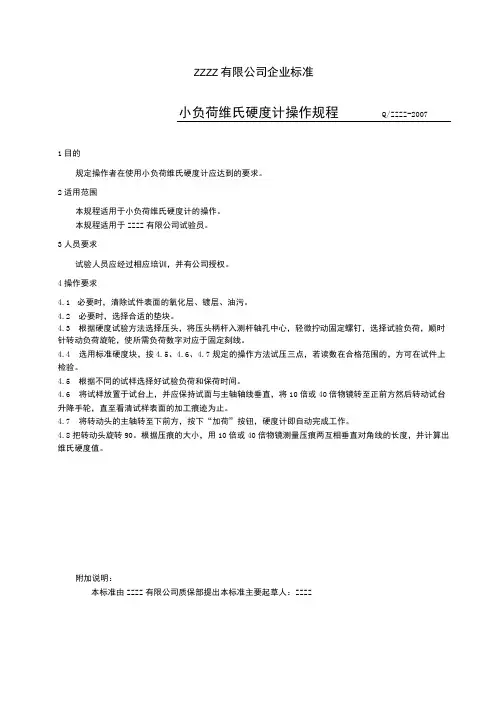

ZZZZ有限公司企业标准
小负荷维氏硬度计操作规程Q/ZZZZ-2007
1目的
规定操作者在使用小负荷维氏硬度计应达到的要求。

2适用范围
本规程适用于小负荷维氏硬度计的操作。

本规程适用于ZZZZ有限公司试验员。

3人员要求
试验人员应经过相应培训，并有公司授权。

4操作要求
4.1必要时，清除试件表面的氧化层、镀层、油污。

4.2必要时，选择合适的垫块。

4.3根据硬度试验方法选择压头，将压头柄杆入测杆轴孔中心，轻微拧动固定螺钉，选择试验负荷，顺时针转动负荷旋轮，使所需负荷数字对应于固定刻线。

4.4选用标准硬度块，按4.5、4.6、4.7规定的操作方法试压三点，若读数在合格范围的，方可在试件上检验。

4.5根据不同的试样选择好试验负荷和保荷时间。

4.6将试样放置于试台上，并应保持试面与主轴轴线垂直，将10倍或40倍物镜转至正前方然后转动试台升降手轮，直至看清试样表面的加工痕迹为止。

4.7将转动头的主轴转至下前方，按下“加荷”按钮，硬度计即自动完成工作。

4.8把转动头旋转90。

根据压痕的大小，用10倍或40倍物镜测量压痕两互相垂直对角线的长度，并计算出维氏硬度值。

附加说明：
本标准由ZZZZ有限公司质保部提出本标准主要起草人：ZZZZ。

显微硬度计操作规程一、操作方法1、开机前对设备进行点检保养，再打开硬度计电源开关和计算机电源。

2、在电脑中打开硬度测试软件，打开目镜图像画面。

3、转动变换手轮，使试验力符合选择要求，变换手轮的力值和屏幕上显示的力值是一致的。

4、10s是最常用的试验力保持时间，也可以根据需要调整保持时间。

5、将标准块或试件放在十字试台上，转动升降旋轮是试台上升，当试件离压头下端0.5~1mm是，按“←”健，转塔转动，使40×物镜位于主体正前方位置。

6、转动升降旋轮使试台上升，直至试样表面清晰成像。

如果在目镜中观察到的像模糊，可转动目镜前部镜头，直至清晰为止。

7、按“启动”键，压头自动转到主体前方，仪器开始加载、保载、卸载，压头退回，40×物镜转到前方，屏幕到测量界面。

8、在测微目镜的视场可看到压痕，如压痕不太清楚，可缓慢转动旋轮调整，直至调到最清楚。

9、在电脑目镜画面中，利用鼠标对压痕对角线进行测试，测试完后，点击对角线按钮，就可在电脑屏幕中出现微显硬度值。

如果对压痕重新进行测试，则重新测量对角线长度即可。

10、试验结束后，清理工作台面，关闭各电源。

二、维氏硬度计常见故障与调修(1)加荷指示灯、测量显微镜灯不亮首先检查电源是否接好，然后检查开关、灯泡等。

(2)测量显微镜内浑浊，看不到或看不清压痕调整显微镜焦距和灯光，调整之后仍不清楚，则应分别转动物镜和目镜来调整。

(3)压痕不在视场内或稍转动工作台，压痕位置变化很大出现这种情况的原因是由于压头、测量显微镜、工作台三者轴心不同造成的。

(4)检定时示值超差的原因及解决办法①测量显微镜标尺不准。

用标准测微尺进行检查。

如不准可送修或更换。

②负(载)荷超出规程要求或负荷不稳，用小负荷三等标准测力计检查。

(5)加荷时有冲击现象这种情况的发生与缓冲器油太少或油太脏有关。

加满油或清洗缓冲器后一般就可解决。

TE-HV 维氏硬度机操作规程1.系统的启动1.1打开硬度计电源，光源灯亮、液晶显示板变亮，表示硬度计电源已接通。

1.2打开显示器、计算机电源，启动计算机系统。

等待计算机Windows XP启动。

1.3鼠标左键双击桌面上的TE电子维氏硬度试验机系统，即可进行硬度试验等操作。

2.试验参数的设定2.1硬度单位——施加的试验力，如HV0.1表示用施加100gf试验力。

2.2材料名称——用来输入试验工件的材料名称的。

对一种新的试验材料，有键盘输入材料名称后，系统会自动记录该材料名称，以后对此种材料进行试验时，只需用鼠标在选取框中选择即可。

2.3试验序号——用来记录同一试件的试验次数，最多可记录20次。

2.4试验人员——可任意更改。

3.维氏硬度的手动测量3.1完成一点试验压痕后，旋转转动头将“40X”物镜转至工作位置（本硬度计仅限于使用“40X”物镜）3.2点击摄像，打开摄像机，试验压痕图像即可在计算机屏幕上显示。

3.3点击捕捉。

3.4点击选区域3.5点击手动，图像显示区内出现大十字光标。

用大十字光标依次点取压痕对角四个测量点（水平、垂直方向分别进行）。

系统测量所得距离，未压痕对角线长度，自动计算维氏硬度值，在维氏硬度值显示窗中显示出的硬度值。

如需对试验数据进行保存，点击Yes，填写适当的文件名，点保存(S)，当前的图像文件存入Image文件夹中。

3.6更换试验点（或更换工件），重复上面的步骤，进行下一试验点（或下一工件）的维氏硬度值测试。

4.试验结果处理4.1将测试结果填写在“理化试验报告”中。

5.关闭硬度机电源。

维氏硬度计的使用方法维氏硬度计是一种常见的硬度测试仪器，广泛应用于材料科学、机械制造、金属加工等领域。

它能够通过对材料表面施加一定的压力，来评估材料的硬度。

下面将介绍维氏硬度计的使用方法。

1. 硬度计的结构维氏硬度计主要由压头、刚性支架、测量装置和读数装置组成。

压头是硬度计的核心部件，它通过旋转螺丝进行控制，使压头对试样施加恒定的压力。

刚性支架用于支撑压头和测量装置，保证测试的准确性。

测量装置包含刻度盘和指针，用于读取硬度值。

读数装置用于记录和显示测试结果。

2. 测试前的准备在使用维氏硬度计进行测试之前，首先需要对硬度计进行校准。

校准的目的是保证硬度计的准确性和可靠性。

校准通常包括对硬度计的压力和刻度进行检查和调整。

3. 测试样品的准备选择合适的测试样品，并进行必要的加工和处理。

测试样品的形状和尺寸应符合规定的标准。

对于不规则形状的样品，需要进行适当的加工，以保证测试的准确性和可靠性。

4. 进行测试将测试样品放置在硬度计的工作台上，确保样品与硬度计的压头保持良好的接触。

通过旋转螺丝，使压头施加恒定的压力在样品表面上。

压力的大小应根据测试要求进行调整。

在压力作用下，指针将偏转，指示出相应的硬度值。

5. 读取和记录测试结果通过刻度盘和指针，读取硬度计上显示的硬度值。

根据测试要求，可以进行多次测试，取平均值作为最终的测试结果。

同时，应及时记录测试过程中的相关信息，如测试时间、测试位置等。

6. 结束测试测试完成后，应及时清理硬度计和测试样品。

清理硬度计时，应注意避免对硬度计造成损坏。

清理样品时，可以使用适当的方法，如清洗、抛光等。

维氏硬度计的使用方法相对简单，但在实际操作中需要注意以下几点：- 在测试时，要确保样品与硬度计的压头保持良好的接触，避免产生误差。

- 测试时要保持稳定的测试环境，避免外界因素对测试结果的影响。

- 在读取硬度值时，要准确把握指针的位置，避免读数错误。

- 在测试不同材料的硬度时，应根据实际情况选择合适的测试参数和方法。

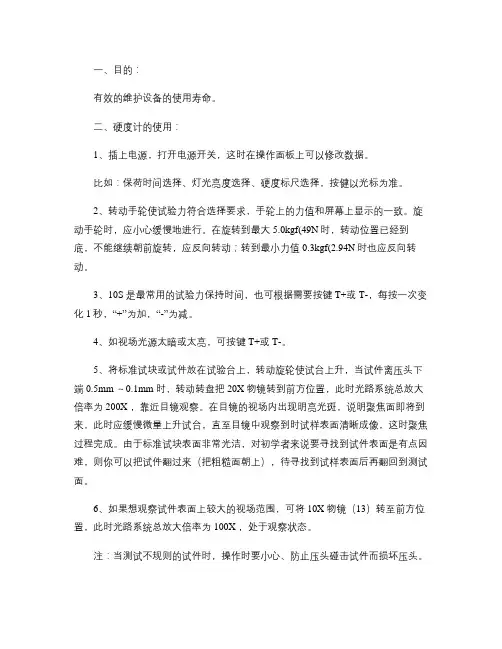

一、目的：有效的维护设备的使用寿命。

二、硬度计的使用：1、插上电源，打开电源开关，这时在操作面板上可以修改数据。

比如：保荷时间选择、灯光亮度选择、硬度标尺选择，按健以光标为准。

2、转动手轮使试验力符合选择要求，手轮上的力值和屏幕上显示的一致。

旋动手轮时，应小心缓慢地进行。

在旋转到最大5.0kgf(49N时，转动位置已经到底，不能继续朝前旋转，应反向转动；转到最小力值0.3kgf(2.94N时也应反向转动。

3、10S 是最常用的试验力保持时间，也可根据需要按键T+或T-，每按一次变化1秒，“+”为加，“-”为减。

4、如视场光源太暗或太亮，可按键T+或T-。

5、将标准试块或试件放在试验台上，转动旋轮使试台上升，当试件离压头下端0.5mm ～0.1mm 时，转动转盘把20X 物镜转到前方位置，此时光路系统总放大倍率为200X ，靠近目镜观察。

在目镜的视场内出现明亮光斑，说明聚焦面即将到来，此时应缓慢微量上升试台，直至目镜中观察到时试样表面清晰成像，这时聚焦过程完成。

由于标准试块表面非常光洁，对初学者来说要寻找到试件表面是有点因难，则你可以把试件翻过来（把粗糙面朝上），待寻找到试样表面后再翻回到测试面。

6、如果想观察试件表面上较大的视场范围，可将10X 物镜（13）转至前方位置，此时光路系统总放大倍率为100X ，处于观察状态。

注：当测试不规则的试件时，操作时要小心、防止压头碰击试件而损坏压头。

7、将压头转至前方位置，要感觉到转盘已被定位，转动时应小心缓慢地进行，防止过快产生冲击，此时压头顶端与聚焦好的试样平面的距离约为0.3mm ～0.45mm 。

8、按……启动健‟‟，此时施加试验力（电机启动），同时面析指示灯亮，屏幕上出现LOAD 表示加试力；DWELL 表示保持试验力，……10﹨9﹨8……0‟‟，秒倒计时；UNLOAD 表示卸除试验力；当指示灯暗时发出鸣叫声，表示电机工作结束，屏幕上出现d1:0等待测量。

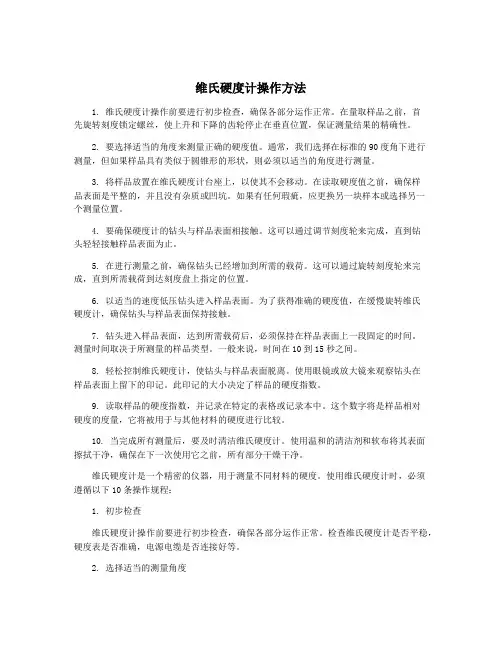

维氏硬度计操作方法1. 维氏硬度计操作前要进行初步检查，确保各部分运作正常。

在量取样品之前，首先旋转刻度锁定螺丝，使上升和下降的齿轮停止在垂直位置，保证测量结果的精确性。

2. 要选择适当的角度来测量正确的硬度值。

通常，我们选择在标准的90度角下进行测量，但如果样品具有类似于圆锥形的形状，则必须以适当的角度进行测量。

3. 将样品放置在维氏硬度计台座上，以使其不会移动。

在读取硬度值之前，确保样品表面是平整的，并且没有杂质或凹坑。

如果有任何瑕疵，应更换另一块样本或选择另一个测量位置。

4. 要确保硬度计的钻头与样品表面相接触。

这可以通过调节刻度轮来完成，直到钻头轻轻接触样品表面为止。

5. 在进行测量之前，确保钻头已经增加到所需的载荷。

这可以通过旋转刻度轮来完成，直到所需载荷到达刻度盘上指定的位置。

6. 以适当的速度低压钻头进入样品表面。

为了获得准确的硬度值，在缓慢旋转维氏硬度计，确保钻头与样品表面保持接触。

7. 钻头进入样品表面，达到所需载荷后，必须保持在样品表面上一段固定的时间。

测量时间取决于所测量的样品类型。

一般来说，时间在10到15秒之间。

8. 轻松控制维氏硬度计，使钻头与样品表面脱离。

使用眼镜或放大镜来观察钻头在样品表面上留下的印记。

此印记的大小决定了样品的硬度指数。

9. 读取样品的硬度指数，并记录在特定的表格或记录本中。

这个数字将是样品相对硬度的度量，它将被用于与其他材料的硬度进行比较。

10. 当完成所有测量后，要及时清洁维氏硬度计。

使用温和的清洁剂和软布将其表面擦拭干净，确保在下一次使用它之前，所有部分干燥干净。

维氏硬度计是一个精密的仪器，用于测量不同材料的硬度。

使用维氏硬度计时，必须遵循以下10条操作规程：1. 初步检查维氏硬度计操作前要进行初步检查，确保各部分运作正常。

检查维氏硬度计是否平稳，硬度表是否准确，电源电缆是否连接好等。

2. 选择适当的测量角度要选择适当的角度来测量正确的硬度值。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改维氏硬度计的操作规程(新版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.维氏硬度计的操作规程(新版)一、试验前的准备工作1、试样1）试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般Ra不得大于0.2微米。

2）在试样的制备过程中，因尽量受冷、热加工等对试样表面的影响。

3）试样或试验层的厚度至少应为压痕对角线的1.5倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和预计硬度值按下式选择选择适当的试验力F。

h2*HV预F=（kgf）4.7式中：F-----待选用的试验力（kgf）h-----试样厚度（mm）HV----预计硬度值（kgf/mm2）如果计算的试验力在二级试验力之间，那么应选用较小一级的试验力。

试验力选好后，转动变荷手柄，选择所需的试验力。

2、选择试台本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。

因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用4支M5×10的圆柱头螺钉将其固定在试台上。

3、选择试验力保持时间试验力的保持时间对黑色金属一般为10-15秒，对有色金属为30±2秒。

4、物镜倍率选择当被测试验压痕为：≤0.2mm时，选用40×＞0.2mm时，选用10×二、试验1、打开电源开关（30）照明灯。

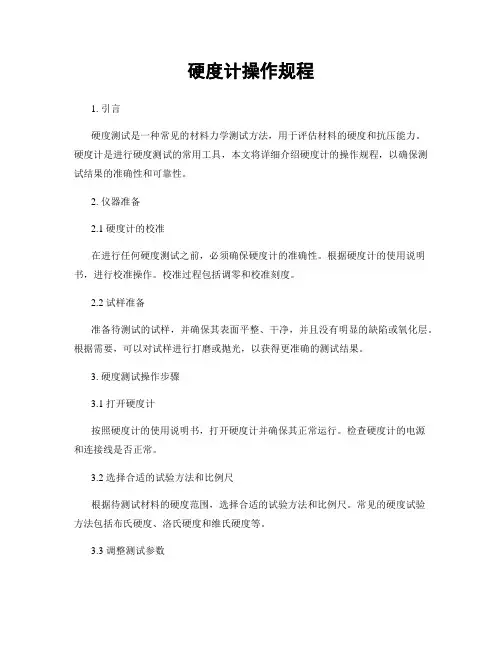

硬度计操作规程1. 引言硬度测试是一种常见的材料力学测试方法，用于评估材料的硬度和抗压能力。

硬度计是进行硬度测试的常用工具，本文将详细介绍硬度计的操作规程，以确保测试结果的准确性和可靠性。

2. 仪器准备2.1 硬度计的校准在进行任何硬度测试之前，必须确保硬度计的准确性。

根据硬度计的使用说明书，进行校准操作。

校准过程包括调零和校准刻度。

2.2 试样准备准备待测试的试样，并确保其表面平整、干净，并且没有明显的缺陷或氧化层。

根据需要，可以对试样进行打磨或抛光，以获得更准确的测试结果。

3. 硬度测试操作步骤3.1 打开硬度计按照硬度计的使用说明书，打开硬度计并确保其正常运行。

检查硬度计的电源和连接线是否正常。

3.2 选择合适的试验方法和比例尺根据待测试材料的硬度范围，选择合适的试验方法和比例尺。

常见的硬度试验方法包括布氏硬度、洛氏硬度和维氏硬度等。

3.3 调整测试参数根据试样的特性和硬度测试要求，调整硬度计的测试参数，例如测试力、保持时间和卸载速率等。

确保参数的选择符合标准要求，并能够获得准确的测试结果。

3.4 放置试样将试样放置在硬度计的测试台上，并确保试样与测试台之间没有杂质或空隙。

轻轻按下测试台，使其与试样表面接触。

3.5 进行测试根据硬度计的操作要求，进行硬度测试。

通常情况下，测试过程包括施加测试力、保持一段时间以稳定硬度计的读数，然后卸载测试力。

确保在测试过程中遵循标准操作步骤，以获得准确的测试结果。

3.6 记录测试结果在测试完成后，记录测试结果。

包括试验方法、测试参数、测试力、保持时间和测试结果等信息。

确保记录的信息准确、完整，并符合标准要求。

4. 结果分析和报告根据测试结果，进行结果分析和报告。

可以使用图表、统计数据等方式展示测试结果，以便更直观地理解和比较不同试样的硬度。

在报告中，应包括测试方法、试验参数、测试结果和结论等内容。

5. 仪器维护在测试完成后，及时对硬度计进行维护。

清洁硬度计的测试台和探头，并确保其处于干燥和无尘的环境中。

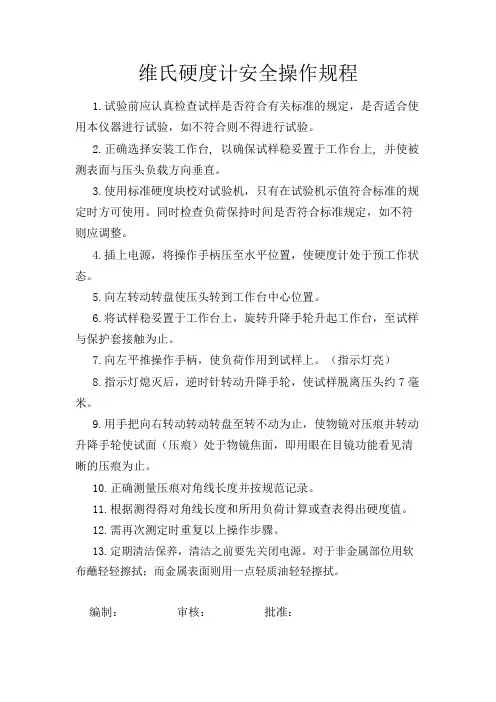

维氏硬度计安全操作规程
1.试验前应认真检查试样是否符合有关标准的规定，是否适合使用本仪器进行试验，如不符合则不得进行试验。

2.正确选择安装工作台, 以确保试样稳妥置于工作台上, 并使被测表面与压头负载方向垂直。

3.使用标准硬度块校对试验机，只有在试验机示值符合标准的规定时方可使用。

同时检查负荷保持时间是否符合标准规定，如不符则应调整。

4.插上电源，将操作手柄压至水平位置，使硬度计处于预工作状态。

5.向左转动转盘使压头转到工作台中心位置。

6.将试样稳妥置于工作台上，旋转升降手轮升起工作台，至试样与保护套接触为止。

7.向左平推操作手柄，使负荷作用到试样上。

（指示灯亮）
8.指示灯熄灭后，逆时针转动升降手轮，使试样脱离压头约7毫米。

9.用手把向右转动转动转盘至转不动为止，使物镜对压痕并转动升降手轮使试面（压痕）处于物镜焦面，即用眼在目镜功能看见清晰的压痕为止。

10.正确测量压痕对角线长度并按规范记录。

11.根据测得得对角线长度和所用负荷计算或查表得出硬度值。

12.需再次测定时重复以上操作步骤。

13.定期清洁保养，清洁之前要先关闭电源。

对于非金属部位用软布蘸轻轻擦拭；而金属表面则用一点轻质油轻轻擦拭。

编制：审核：批准：。

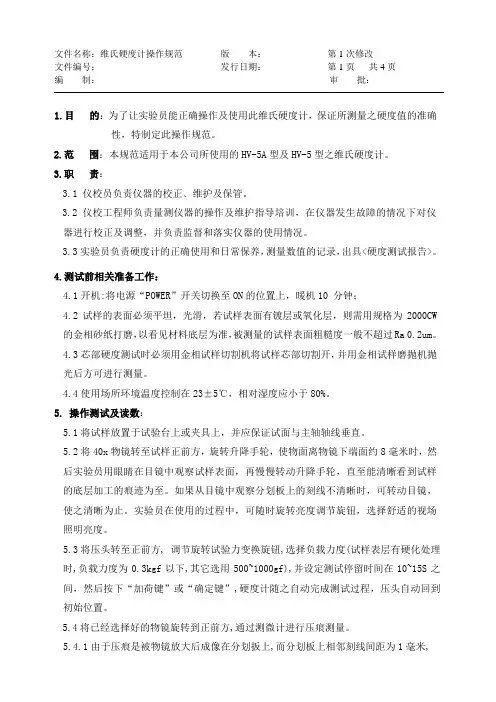

编制：审批：1.目的：为了让实验员能正确操作及使用此维氏硬度计，保证所测量之硬度值的准确性，特制定此操作规范。

2.范围：本规范适用于本公司所使用的HV-5A型及HV-5型之维氏硬度计。

3.职责：3.1 仪校员负责仪器的校正﹑维护及保管。

3.2 仪校工程师负责量测仪器的操作及维护指导培训，在仪器发生故障的情况下对仪器进行校正及调整，并负责监督和落实仪器的使用情况。

3.3实验员负责硬度计的正确使用和日常保养，测量数值的记录，出具<硬度测试报告>。

4.测试前相关准备工作：4.1开机:将电源“POWER”开关切换至ON的位置上，暖机10 分钟；4.2试样的表面必须平坦，光滑，若试样表面有镀层或氧化层，则需用规格为2000CW 的金相砂纸打磨，以看见材料底层为准，被测量的试样表面粗糙度一般不超过Ra 0.2um。

4.3芯部硬度测试时必须用金相试样切割机将试样芯部切割开，并用金相试样磨抛机抛光后方可进行测量。

4.4使用场所环境温度控制在23±5℃，相对湿度应小于80%。

5. 操作测试及读数：5.1将试样放置于试验台上或夹具上，并应保证试面与主轴轴线垂直。

5.2将40x物镜转至试样正前方，旋转升降手轮，使物面离物镜下端面约8毫米时，然后实验员用眼睛在目镜中观察试样表面，再慢慢转动升降手轮，直至能清晰看到试样的底层加工的痕迹为至。

如果从目镜中观察分划板上的刻线不清晰时，可转动目镜，使之清晰为止。

实验员在使用的过程中，可随时旋转亮度调节旋钮，选择舒适的视场照明亮度。

5.3将压头转至正前方, 调节旋转试验力变换旋钮,选择负载力度(试样表层有硬化处理时,负载力度为0.3kgf以下,其它选用500~1000gf),并设定测试停留时间在10~15S之间，然后按下“加荷键”或“确定键”,硬度计随之自动完成测试过程，压头自动回到初始位置。

5.4将已经选择好的物镜旋转到正前方,通过测微计进行压痕测量。

5.4.1由于压痕是被物镜放大后成像在分划扳上,而分划板上相邻刻线间距为1毫米,编制：审批：百分筒旋转一圈,视场中指标对角线长度是经物镜放大的,所以必须将测得值除以使用的物镜倍数。

型维氏硬度计安全操作及保养规程前言型维氏硬度计是一种用于测量材料硬度的设备，大多用于工业领域中进行质量控制和材料测试。

为了保证使用时的安全性和设备的长期稳定运行，必须遵守以下安全操作和保养规程。

安全操作1. 操作前准备•操作前应仔细阅读说明书，确保已经理解了整个操作流程以及注意事项。

•确认硬度计具有正确的电压和频率，加上对地线并确认接地良好。

•检查硬度计的外壳、电源线等是否损坏。

若损坏应将硬度计送到专业维修中心检修。

•操作前，用专业设备校准硬度计。

2. 操作中的安全防护•操作时必须参照说明书正确操作，严禁私自更改操作流程或参数设置。

•操作期间，要保持清醒头脑和集中的注意力，防止过度疲劳或操作失误导致意外发生。

•操作时需要佩戴防护镜、工作服等必要的防护装备，确保安全。

•切勿使用未获授权的硬度测试样品，避免使用不合适或危险的材料进行测试。

3. 操作后工作•操作结束后，应立即关闭硬度计电源和气源开关，拔掉电源插头，确保不会有意外发生。

•确认硬度计上是否有测试样品和操作记录表，及时清理并妥善保管。

•定期进行硬度计的保养和维护。

保养规程1. 硬度计保养•平时应定期对硬度计外部清理，并使用专用保养剂进行保护。

•定期校验硬度计的读数准确度并调整。

可使用硬度测试块、轮廓仪等工具进行校验，根据具体情况进行校准。

•测量皮层的硬度计需要定期更换皮层。

2. 硬度试样保养和管理•硬度试样的保养和管理是硬度计维护的重要方面。

在存放防潮、耐腐蚀等试样柜中定期维护和管理。

•避免重复使用硬度试样，以免降低测量精度和引起试样疲劳损坏。

打完标记后，标记清晰可辨。

•试样存放过程中保持干燥，定期检查硬度试样是否有损坏，如有损坏及时更换。

总结安全操作和保养规程可以保证型维氏硬度计的长期稳定运行，同时也能够确保操作人员的安全。

通过定期校验和维护硬度计、试样，延长设备的使用寿命，提高硬度测量的准确性和精度。

因此，在使用型维氏硬度计时必须严格遵守操作规程并进行定期保养。

维氏硬度计使用说明书目录操作前提示一注意事项────────────────────── 2 二硬度计简介───────────────────── 2 三型号编制说明──────────────────── 2 四硬度计的外型结构────────────────── 3 五技术参数────────────────────── 3 光学系统────────────────────── 3试验力──────────────────────— 4 六硬度计的安装──────────────────── 4 七各键的功能───────────────────── 5 八如何进行测试──────────────────── 6 试验力的选择──────────────────── 6测微目镜归零────────────────────7测量压痕对角线───────────────────8 九光源调整──────────────────────8 更换灯泡──────────────────────9 十注意事项──────────────────────9 维氏硬度试件最小厚度—试验力—硬度关系───────10 十一附表────────────────────────11 维氏硬度计的示值重复性附表1─────────────11维氏硬度计的示值误差附表2──────────────11十二附件（装箱单）────────────────────12 选配附件──────────────────────12一注意事项本仪器的电源插座必须使用单相三芯插座接地端必须符合规定的保护接地要求在使用本仪器前应仔细阅读说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。

仪器安装调试时请十分小心地撕下用于保护压头运输防震的胶带纸，如用力过度将会破坏压头的定位精度。

仪器各电器元件、开关插座安装位置严禁自行拆装，如果擅自拆装，将可能引发事故。

华银HV-5型小负荷维氏硬度计简介华银HV-5型小负荷维氏硬度计是一种新型的微型硬度计，广泛用于各种硬度测量场合。

该型号的硬度计采用了先进的微电脑控制技术，精度高，测量速度快，稳定性好，操作简单方便。

华银HV-5型小负荷维氏硬度计的测量范围较广，可以测试各种金属及非金属材料的硬度，如铸铁，钢材，铝合金，黄铜，铜制品，硬质合金等。

技术参数•硬度测量范围：HV1、HV2、HV3、HV4、HV5、HV10、HV20、HV30、HV40•测量力范围：0.098N（10gf）、0.246N（25gf）、0.49N（50gf）、0.98N（100gf）、1.96N（200gf）、2.94N（300gf）、4.90N（500gf）、9.80N（1000gf）•测量精度：±3%（在硬度值在 20HV以下）、±2%（在硬度值在20HV到70HV之间）、±1.5%（在硬度值在70HV以上）•测量结果显示：LCD液晶显示屏•最大允许测量高度：145mm•最大允许测量深度：150mm使用方法1.收到货后请仔细阅读华银HV-5型小负荷维氏硬度计的相关说明书，并检查硬度计的各项参数是否符合要求。

2.将使用的样品放置到硬度计的测试平台上，确保样品的垂直度和安装位置正确。

3.打开电源，按照说明书中的要求进行测试，根据需要选择测量力范围、测量时间等参数。

4.测量完成后，关闭电源并仔细清理和维护硬度计，确保硬度计的各项部件和组件能够长期的保持稳定和正常的使用状态。

维护方法1.华银HV-5型小负荷维氏硬度计的各项部件和组件需要定期进行保养和检查，确保设备的功能和测量精度能够长期保持稳定，同时延长硬度计的使用寿命；2.在使用硬度计进行测量时，请务必遵循说明书中的规则和要求，以避免因误用或不当操作而导致损坏；3.使用硬度计的过程中，如遇到异常情况或故障，请及时联系供应商或厂家，进行维修或更换部件。

在使用过程中，应避免硬度计遭受强烈的冲击或震动，以避免对硬度计的各项功能产生影响或损坏。

维氏硬度计操作规程1. 引言维氏硬度计是一种用于测量材料硬度的常用仪器，它通过计算材料在受力下的压痕面积来确定材料的硬度。

本操作规程旨在介绍如何正确操作维氏硬度计以保证准确的硬度测量结果。

2. 仪器准备在开始操作维氏硬度计之前，需要对仪器进行准备工作。

2.1 校准维氏硬度计在每次使用维氏硬度计之前，都需要进行校准以确保其准确性。

校准步骤如下：•将校准块放置在硬度计的台座上。

•调整硬度计的刻度至与校准块的刻度相匹配。

•确保校准块的硬度值已知，以便后续硬度测量的准确性。

2.2 清洁仪器在使用维氏硬度计前，应将其表面和刻度清洁干净，以避免外界污染对硬度测量结果的影响。

使用干净的软布擦拭仪器表面，并确保没有灰尘或杂质。

3. 样品准备在进行硬度测量之前，需要对样品进行准备。

3.1 样品表面处理样品的表面应平整、干净，杂质或氧化物可能会影响硬度测量结果。

使用丝刷或其他合适的工具清洁样品表面，并确保其平整度。

3.2 样品保持样品的保持方式对硬度测量结果也有影响。

对于大型样品，可以使用夹具或夹子将其固定在测量平台上；对于小样品，可以使用放置台或其他固定装置将其保持稳定。

4. 测量操作操作维氏硬度计时，需要遵循以下步骤：4.1 定位样品将样品放置在硬度计的测量平台上，调整位置以确保测量点的准确性和可重复性。

样品应与硬度计垂直接触，确保受力均匀。

4.2 施加压力使用硬度计的压头，在样品表面施加均匀的力量，以产生一个可测量的压痕。

施加压力的时间应适中，过长或过短都可能影响测量结果的准确性。

4.3 观察压痕在施加压力后，观察压痕的清晰度和大小。

如果压痕过深或过浅，可能需要适当调整施压力度。

4.4 测量硬度使用显微镜或其他合适的测量工具，准确测量压痕的对角线长度，并记录下来。

根据测得的长度和校准值，计算出材料的硬度值。

5. 数据处理在测量硬度后，需要对数据进行处理和记录。

5.1 记录测量结果将每次测量的硬度值记录在硬度测量表格中，包括样品编号和日期等必要信息。

维氏硬度计操作规程维氏硬度计是一种常用的材料硬度测试仪器，广泛应用于材料科学、机械制造、质量控制等领域。

正确操作维氏硬度计可以确保测试结果的准确性和可靠性。

下面是维氏硬度计操作规程，详细介绍了各个环节的步骤和注意事项。

一、准备工作1.检查维氏硬度计的外观是否完好无损，如有损坏或异物应及时予以处理。

2.清理工作台面，确保测试区域干净整洁。

3.检查测试样品是否完整，无明显损伤。

二、选择硬度计的压头1.硬度计压头的直径选择，一般要求测试直径的最小值不小于测试材料表面的凹陷坑的直径。

2.应选择合适的压头材料，以免因压头硬度过高而导致测试材料表面产生刮痕。

三、固定测试样品1.将测试样品放置在干净的测试平台上，使测试部位平整稳定。

2.根据测试需求，可以使用自动或手动方式调整测试头的高低位置，使其与测试部位接触。

四、进行测试1.调整测试机构，使维氏硬度计压头垂直于测试部位。

2.用手动方式或自动方式施加测试负荷，根据材料的硬度范围和要求来选择负荷大小。

3.施加负荷后，保持在规定时间内，待负荷恢复至零值后，即可进行读数。

4.读数时，应垂直观察压头印痕，尽可能减小视角的偏差，以提高读数的准确性。

5.采用目镜或显微镜观察压头印痕，根据目镜上刻度来读取硬度值。

五、记录测试结果1.将测试结果记录在测试报告或硬度测试记录表上，包括测试日期、样品编号、压头选用、施加负荷大小、读数等信息。

2.如有需要，可以拍摄测试部位的照片，以备后续分析或比对之用。

六、注意事项1.维氏硬度计的使用人员应接受专业培训，了解硬度计的原理和操作规程。

2.在操作过程中，应注意测试样品和硬度计的通气性，避免产生温度和湿度的影响。

3.采用多个不同的测试点来进行平均，以提高测试结果的准确性。

4.测试前应检查测试样品的表面情况，避免杂质、氧化物等对测试结果的影响。

5.定期对维氏硬度计进行校准和维护，确保其正常工作。

6.在测试过程中，应注意人身安全，避免手指夹伤等意外。

质量管理体系作业指导书编号：WI-760-01 第1 页共 2 页标题：HV-5型小负荷维氏硬度计操作规程版次：00 受控状态：1、技术参数1.1试验力1.961N(0.2kgf2.942N(0.3kgf4.903N(0.5kgf 9.807N(1.0kgf24.52N(2.5kgf 29.42N(3.0kgf49.03N(5.0kgf 19.617N(2.0kgf1.2测量显微镜目镜12.5×；物镜10×、40×10×物镜40×物镜最大量程1mm0.2mm分度值0.001mm0.0002mm1.3金钢石压头相对面夹角：136°±15′；横刃：不大于0.001mm1.4试样最大高度：130mm1.5压头中心至机壁距离：100mm2．试样要求2.1试样应为光滑洁净平面，不应有氧化物及外来污物等，试样表面粗糙度应保证压痕对角线能精确的测量，Ra值一般不得0.2um。

2.2试样厚度或试验层厚度至少应为压痕对角线平均长度的1.5倍。

3．测试3.1选择试验力测度前应先根据试样厚度和预计硬度按以下公式计算选择试验力：F：待选项用试验力（kgf）h：试样或试验层厚度（mm）HV：预计硬度值（kgf/mm2）若计算出的试验力在二级试验力之间，则选用较小的一级。

3.2转动硬度计右侧变荷手轮，使手轮上正对操作者的数字与选定的试验力相同。

3.3按试样形状选择好试台，将试台固定在座标试台上，放好试样，使试验面与压头保持垂直。

3.4选定保压时间。

一般黑色金属为10-15秒，有色金属为28-32秒，TZP和ZTA可用10秒。

确定好保压时间后，调整右侧“保荷时间”旋钮。

3.5打开电源开关将10×物镜旋至下正前方，转动试台升降手轮，使测试面与物镜下端面距离约为8毫米，在目镜中观察并慢慢转动升降手轮直至看清楚试样表面的加工痕迹。

3.6将金刚石压头转至正前方，按下“启动”按钮，硬度计开始动作，自动完成“施加——保持——卸除”试验力的过程。

编号：CZ-GC-08086维氏硬度计的操作规程Operating procedures for Vickers hardness tester( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑维氏硬度计的操作规程操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。

忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。

一、试验前的准备工作1、试样1）试样的试面必须为光滑面，不得有氧化物及外来污物，试验面得表面粗糙度必须保证压痕对角线精确的测量，一般Ra不得大于0.2微米。

2）在试样的制备过程中，因尽量受冷、热加工等对试样表面的影响。

3）试样或试验层的厚度至少应为压痕对角线的1.5倍，试验后试样背后不应出现可见的变形痕迹，试样的厚度和预计硬度值按下式选择选择适当的试验力F。

h2*HV预F=（kgf）4.7式中：F-----待选用的试验力（kgf）h-----试样厚度（mm）HV----预计硬度值（kgf/mm2）如果计算的试验力在二级试验力之间，那么应选用较小一级的试验力。

试验力选好后，转动变荷手柄，选择所需的试验力。

2、选择试台本硬度计带有多种试台，都可安装在坐标试台上，以适应各种形状试样的试验需要。

因此，当选选择好合适的试台后，先用汽油擦洗净表面油脂，然后用4支M5×10的圆柱头螺钉将其固定在试台上。

3、选择试验力保持时间试验力的保持时间对黑色金属一般为10-15秒，对有色金属为30±2秒。

4、物镜倍率选择当被测试验压痕为：≤0.2mm时，选用40×＞0.2mm时，选用10×二、试验1、打开电源开关（30）照明灯。
