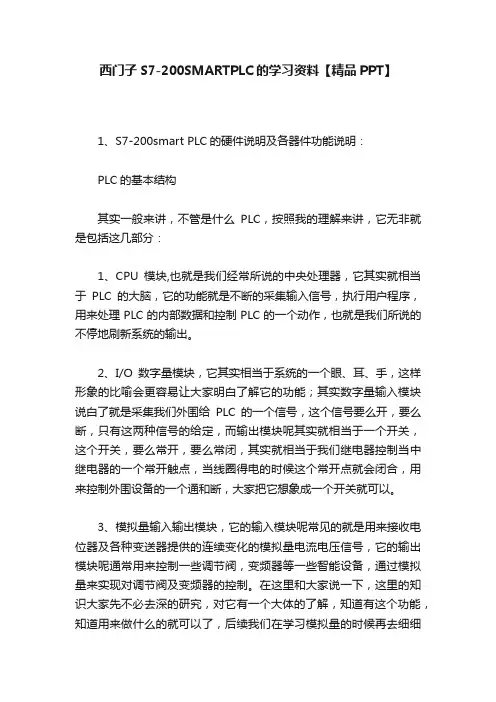

西门子S7-200SMARTPLC的学习资料【精品PPT】1、S7-200smart PLC的硬件说明及各器件功能说明：PLC的基本结构其实一般来讲，不管是什么PLC，按照我的理解来讲，它无非就是包括这几部分：1、CPU模块,也就是我们经常所说的中央处理器，它其实就相当于PLC的大脑，它的功能就是不断的采集输入信号，执行用户程序，用来处理PLC的内部数据和控制PLC的一个动作，也就是我们所说的不停地刷新系统的输出。
2、I/O数字量模块，它其实相当于系统的一个眼、耳、手，这样形象的比喻会更容易让大家明白了解它的功能；其实数字量输入模块说白了就是采集我们外围给PLC的一个信号，这个信号要么开，要么断，只有这两种信号的给定，而输出模块呢其实就相当于一个开关，这个开关，要么常开，要么常闭，其实就相当于我们继电器控制当中继电器的一个常开触点，当线圈得电的时候这个常开点就会闭合，用来控制外围设备的一个通和断，大家把它想象成一个开关就可以。
3、模拟量输入输出模块，它的输入模块呢常见的就是用来接收电位器及各种变送器提供的连续变化的模拟量电流电压信号，它的输出模块呢通常用来控制一些调节阀，变频器等一些智能设备，通过模拟量来实现对调节阀及变频器的控制。
在这里和大家说一下，这里的知识大家先不必去深的研究，对它有一个大体的了解，知道有这个功能，知道用来做什么的就可以了，后续我们在学习模拟量的时候再去细细的研究分析它。
4、最后一部分无疑就是电源了，其实不管是什么PLC，比较常使用的供电电源就有两种，一种是交流220V，一种是直流24V，这点大家必须在买回PLC接线的时候要注意一下，如果错把直流24V接为交流220V了，那么会把PLC损坏烧掉，这点大家千万要注意，其实接不同的类型的电源是根据PLC的一个输出类型而决定的，对于西门子PLC来讲，ST类型的PLC支持DC24V的电源，（SR/CR型）的PLC 支持AC220V的供电。
SIMATICS7S7-200 SMART 系统手册Siemens AGDivision Digital Factory Postfach 48 4890026 NÜRNBERG A5E03822234-AFⓅ 02/2019 本公司保留更改的权利Copyright © Siemens AG 2019. 保留所有权利法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意表示如果不采取相应的小心措施，可能导致财产损失。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。
由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
按规定使用 Siemens 产品请注意下列说明：警告 Siemens产品只允许用于目录和相关技术文件中规定的使用情况。
如果要使用其他公司的产品和组件，必须得到 Siemens推荐和允许。
正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。
必须保证允许的环境条件。
必须注意相关文件中的提示。
商标所有带有标记符号 ® 的都是 Siemens AG的注册商标。
本印刷品中的其他符号可能是一些其他商标。
若第三方出于自身目的使用这些商标，将侵害其所有者的权利。
SMART PLC, SMART CHOICES7-200 SMART 可编程控制器经济、可靠、易用/s7-200smart西门子公司一直致力于工业自动化最新技术的研发、推广及应用，在过去的160 多年里，为广大的工业客户带来了可靠高效的自动化产品，完善的自动化解决方案，提高了客户的生产效率，增强了客户的市场竞争力。
西门子SIMATIC 控制器系列是一个完整的产品组合，包括从最基本的智能逻辑控制器LOGO！以及 S7 系列高性能可编程控制器，再到基于 PC 的自动化控制系统。
无论多么严苛的要求，它都能根据具体应用需求及预算，灵活组合、定制，并一一满足。
SIMATIC S7-200 SMART 是西门子公司经过大量市场调研，为中国客户量身定制的一款高性价比小型 PLC 产品。
结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品，以 S7-200 SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值。
2CPU SR60/ST60 技术规范 ........................................... 20数字量模块技术规范 .................................................. 22模拟量模块技术规范 .................................................. 24信号板技术规范 ......................................................... 25热电阻模块技术规范 .................................................. 26通用技术规范 ............................................................ 26安装尺寸图 ................................................................ 27订货号说明 ................................................................ 27模块和信号板接线示意图 ........................................... 28订货数据 . (30)产品亮点 ................................................................... 04CPU 模块 ................................................................... 06信号板 ....................................................................... 08网络通信 ................................................................... 09运动控制 ................................................................... 10人性化软件 ................................................................ 12小型自动化解决方案 .................................................. 14技术规范 ................................................................... 16CPU SR20 技术规范 .................................................... 16CPU SR40/ST40/CR40 技术规范 . (18)目录3SIMATIC S7-200 SMART 产品亮点机型丰富，更多选择提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数最高可达60点，可满足大部分小型自动化设备的控制需求。
S 7-200 S M A R T 串口通信简介S 7-200 S M A R T 支持的串口通信硬件及连接资源如表 1所示： 注意：1. P P I 模式只支持 S 7-200 S M A R T C P U 与 H M I 设备之间的通信；2. 通信信号板的工作模式（R S 485/R S 232）是由用户决定的，可以在 M i c r o /W I N S M A R T 中通过设置系统块来设置。
详细设置方法见：如何设置串口通信参数 通信端口定义1.S 7-200 S M A R T C P U 本体集成 R S 485 端口 （端口 0）表 2. S 7-200 S M A R T C P U 本体集成 R S 485 端口引脚定义 2.通信信号板 表 1.S 7-200 S M AR T 串口参数CPU 本体集成通讯口通信信号板（S B C M 01）通讯口类型R S 485R S 485R S 232支持的通信协议P P I / 自由口 / M O D B U S / U S S 波特率P P I （9600,19200,187500 b /s ）自由口（1200,115200 b /s ）连接资源每个通信口可连接 4 个 H M I 设备C P U 插座(9针母头)引脚号信号P o r t 0（端口0）引脚定义1屏蔽机壳接地224V 返回逻辑地（24V 公共端）3R S -485信号 B R S -485信号 B4发送请求R T S （T T L ）55V 返回逻辑地（5V 公共端）6＋5V ＋5V ，通过100 O h m 电阻7＋24V ＋24V8R S -485信号 A R S -485信号 A9不用10位协议选择（输入）金属壳屏蔽机壳接地表 3.通信信号板（P o r t 1）引脚定义通信信号板（S B C M 01）引脚标记R S 485R S 232机壳接地机壳接地T X /B R S 485-B R S 232-T x R T S R T S (T T L )R T S (T T L )M 逻辑公共端逻辑公共端R X /AR S 485-AR S 232-R x通信信号板通信信号板可以扩展 C P U 的通信端口，其安装位置如图 1所示。
S7-200smart-PLC模拟量输入模块使用说明1. 简介S7-200smart-PLC模拟量输入模块是一种数字信号转模拟信号的设备，可将其它设备发出的模拟量信号转化为PLC可读取的数字信号。
本模块广泛应用于工业生产中，可用于温度、压力、风速等物理量的检测和控制。
2. 特点S7-200smart-PLC模拟量输入模块具有如下特点：•通道数可选：根据需求，可选择4通道、6通道或8通道。
•精度高：采用16位高精度AD转换器。
•抗干扰能力强：采用隔离式设计，具有较强的抗干扰能力。
•通信速度快：通信速率可达1.5Mbps。
3. 硬件连接3.1 电源连接将模块的电源正、负极连通24V直流电源即可。
3.2 信号输入连接将模块的信号输入连接上相应的传感器即可。
其中，八个通道的引脚分别为：•CH1: 1号、2号•CH2: 3号、4号•CH3: 5号、6号•CH4: 7号、8号•CH5: 9号、10号•CH6: 11号、12号•CH7: 13号、14号•CH8: 15号、16号需要注意的是，不同的传感器信号输入时，需要匹配相应的信号输入范围。
如果输入的传感器信号超过所选通道的电压/电流量程，则不会被正确读取。
3.3 PLC连接将模块与PLC进行连接即可。
口与PLC相连的方式包含以下两种：•自带插头与PLC主机开关相连•模块采用梳式插头，与插座相连4. 编程配置在编程之前，需要在Step 7 micro/WIN中进行模块参数的配置。
步骤如下：1.打开微型PLC编程软件Step 7 micro/WIN，选择S7-200smart PLC 模板项目文件。
2.连接PLC和计算机，将PLC与计算机相连。
3.点击。
S7-200SMART硬件介绍及选型 S7-200 SMART ⾯板介绍：CPU本体集成PROFINET接⼝：程序上传、下载、通讯；通讯状态指⽰灯：通讯硬件连接正常时，LINK灯常亮，Rx/Tx闪烁；CPU运⾏状态指⽰灯：RUN，运⾏模式；STOP，停⽌模式；ERROR，报警错误；RS-458接⼝：本体集成RS485接⼝，可实现RS485通讯；信号板：对于少量I/O点的信号扩展，同时不占⽤空间；输⼊接线端⼦：输⼊部分接线，端⼦可拆卸；输⼊状态指⽰灯：当有输⼊信号时，对应的指⽰灯会点亮；输出状态指⽰灯：当有输出信号时，对应的指⽰灯会点亮；输出接线端⼦：输出部分接线，端⼦可拆卸；通⽤Micro SD 卡槽：⽀持程序下载和固件版本更新扩展模块接⼝：插针式连接，可扩展模块S7-200 SMART CPU型号介绍CPU 型号分析：S：标准型CPU，可扩展模块和信号板，最多6个扩展模块和1个信号板C：经济型CPU，不可扩展模块和信号板T：晶体管输出：24VDC供电，电⼦电路，响应速度快，最快可达100KHz，带负载能⼒弱R：继电器输出：220VAC供电，机械结构，有机械寿命，响应速度慢，带负载能⼒强20/30/40/60：CPU本体输⼊输出点总和，输⼊输出⽐例按3:2分配S7-200 SMART 信号板介绍标准型的CPU可扩展⼀个信号板模块，对于少量数字量或者少量模拟量采集可使⽤信号板扩展，信号板还可以扩展⼀个通信模块，⽤于RS485或者RS232通讯，还可添加⼀个电池信号板，可⽤于PLC 时钟保持S7-200 SMART 扩展模块介绍标准型的CPU最多可扩展6个扩展模块，可扩展数字量、模拟量以及热电阻/热电偶模块，⽤户可根据⾃⼰需求购买对应模块。

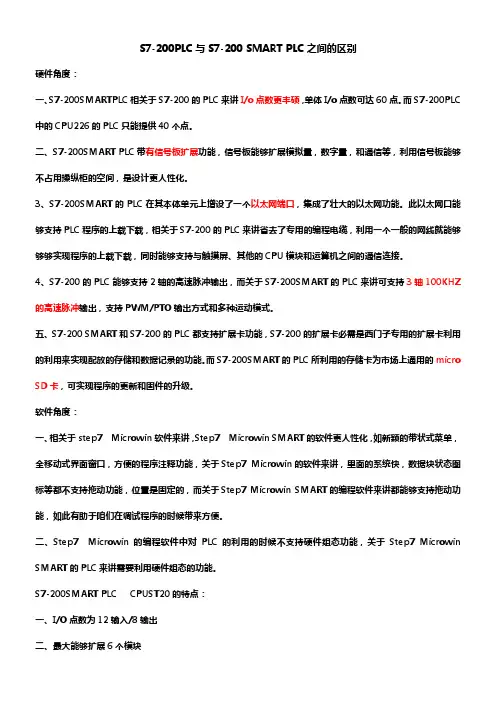

S7-200PLC与S7-200 SMART PLC之间的区别硬件角度：一、S7-200SMARTPLC相关于S7-200的PLC来讲I/o点数更丰硕，单体I/o点数可达60点。
而S7-200PLC 中的CPU226的PLC只能提供40个点。
二、S7-200SMART PLC带有信号板扩展功能，信号板能够扩展模拟量，数字量，和通信等，利用信号板能够不占用操纵柜的空间，是设计更人性化。
3、S7-200SMART的PLC在其本体单元上增设了一个以太网端口，集成了壮大的以太网功能。
此以太网口能够支持PLC程序的上载下载，相关于S7-200的PLC来讲省去了专用的编程电缆，利用一个一般的网线就能够够够实现程序的上载下载，同时能够支持与触摸屏、其他的CPU模块和运算机之间的通信连接。
4、S7-200的PLC能够支持2轴的高速脉冲输出，而关于S7-200SMART的PLC来讲可支持3轴100KHZ 的高速脉冲输出，支持PWM/PTO输出方式和多种运动模式。
五、S7-200 SMART和S7-200的PLC都支持扩展卡功能，S7-200的扩展卡必需是西门子专用的扩展卡利用的利用来实现配放的存储和数据记录的功能。
而S7-200SMART的PLC所利用的存储卡为市场上通用的micro SD卡，可实现程序的更新和固件的升级。
软件角度：一、相关于step7 Microwin软件来讲，Step7 Microwin SMART的软件更人性化，如新颖的带状式菜单，全移动式界面窗口，方便的程序注释功能，关于Step7 Microwin的软件来讲，里面的系统快，数据块状态图标等都不支持拖动功能，位置是固定的，而关于Step7 Microwin SMART的编程软件来讲都能够支持拖动功能，如此有助于咱们在调试程序的时候带来方便。
二、Step7 Microwin的编程软件中对PLC的利用的时候不支持硬件组态功能，关于Step7 Microwin SMART的PLC来讲需要利用硬件组态的功能。

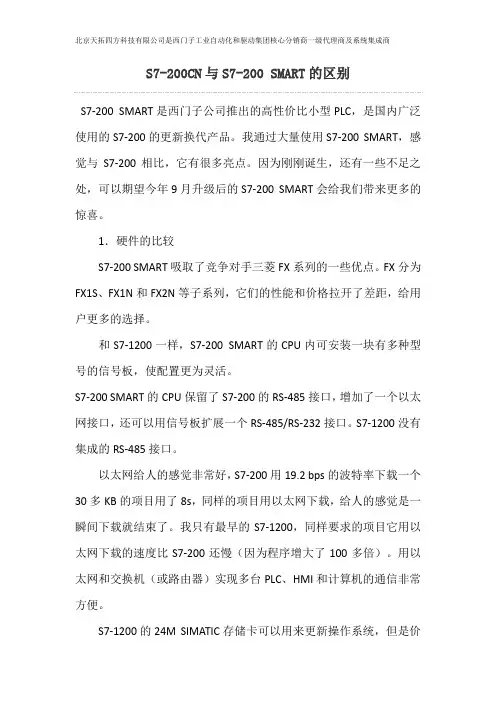

S7-200CN与S7-200 SMART的区别S7-200 SMART是西门子公司推出的高性价比小型PLC，是国内广泛使用的S7-200的更新换代产品。
我通过大量使用S7-200 SMART，感觉与S7-200相比，它有很多亮点。
因为刚刚诞生，还有一些不足之处，可以期望今年9月升级后的S7-200 SMART会给我们带来更多的惊喜。
1．硬件的比较S7-200 SMART吸取了竞争对手三菱FX系列的一些优点。
FX分为FX1S、FX1N和FX2N等子系列，它们的性能和价格拉开了差距，给用户更多的选择。
和S7-1200一样，S7-200 SMART的CPU内可安装一块有多种型号的信号板，使配置更为灵活。
S7-200 SMART的CPU保留了S7-200的RS-485接口，增加了一个以太网接口，还可以用信号板扩展一个RS-485/RS-232接口。
S7-1200没有集成的RS-485接口。
以太网给人的感觉非常好，S7-200用19.2 bps的波特率下载一个30多KB的项目用了8s，同样的项目用以太网下载，给人的感觉是一瞬间下载就结束了。
我只有最早的S7-1200，同样要求的项目它用以太网下载的速度比S7-200还慢（因为程序增大了100多倍）。
用以太网和交换机（或路由器）实现多台PLC、HMI和计算机的通信非常方便。
S7-1200的24M SIMATIC存储卡可以用来更新操作系统，但是价格高达1000多元，和CPU模块的价格差不多了。
V3 版的S7-1200可以直接用以太网更新操作系统。
S7-200 SMART使用手机的Micro SD卡，可以传送程序、更新CPU 的固件和恢复CPU的出厂设置，24M的卡只要30多元。
S7-200 SMART的晶体管输出的CPU模块有3路100 kHz的高速脉冲输出，集成了S7-200的位置控制模块EM 253的功能。
S7-200的CPU只有两路高速脉冲输出。
只有CPU 224XP的高速脉冲输出频率为100 kHz，其他CPU的只有20 kHz。
S7-200 SMART高性价比的以太网S7通信功能S7通信是专为西门子掌握产品优化设计的通信协议，它是需要建立连接的协议。
S7通信分为单向连接和双向连接，S7-200 SMART只有S7单向连接功能。
单向连接中的客户机是向服务器恳求服务的设备，客户机调用GET/PUT指令读、写服务器的存储区。
服务器是通信中的被动方，用户不用编写服务器的S7通信程序，S7通信是由它的操作系统完成的。
S7-200 SMART的以太网端口有以下特点：1．功能强大S7-200 SMART集成的以太网端口功能特别强大，它有一个编程员连接，8个hmi（人机界面）连接，8个主动GET/PUT连接或8个被动GET/PUT连接。
用以太网下载程序的速度特别快。
使用GET/PUT指令的S7通信可以实现S7-200 SMART之间的通信、与HMI（例如性价比极高的SMART 700 IE）的通信，和与其他西门子plc （S7-200/300/400/1200/1500）的通信。
它既可以作S7通信的客户机也可以作服务器。
S7-200 SMART CPU之间的以太网通信类似于S7-200 CPU之间使用网络读写指令NETR/NETW的通信，但是NETR和NETW指令只能读、写远程站点最多16B的数据。
S7-200 SMART的GET/PUT指令可以读写200多字节的数据。
S7-300/400的CPU之间可以通过MPI、PROFIBUS-DP和以太网实现S7通信。
但是S7-300/400的CPU集成的MPI和DP接口在S7通信中只能作服务器，不能作客户机。
2．硬件成本极低S7-200为了实现以太网通信，需要配备2000多元的以太网模块CP 243-1，S7-200 SMART的以太网接口的功能和CP 243-1差不多，相当于白送了一块CP 243-1给用户。
S7-1200也有以太网接口，但是只能作S7通信的服务器，不能作客户机。
S7-1200的价格比S7-200 SMART高。
S7200SMART介绍及应用S7-200SMART是西门子推出的一款小型可编程控制器（PLC），它是西门子S7-200系列的升级版。
S7-200SMART具有体积小、功能强大、性价比高等优点，适用于各种自动化控制领域。
S7-200SMART的特点如下：1.体积小巧：S7-200SMART体积只有传统PLC的一半，使其能够方便地安装在狭小的空间内。
2.强大的处理能力：S7-200SMART具有较高的处理速度和运算能力，能够快速响应各种自动化控制任务。
3.多种通信接口：S7-200SMART支持多种通信接口，如RS485、RS232和以太网接口，能够方便地与其他设备进行通信。
4.实时监控：S7-200SMART具有实时监控功能，可以通过远程监控软件实时了解设备的运行状况。
5.稳定可靠：S7-200SMART采用了先进的技术和可靠的组件，具有较高的稳定性和可靠性，能够长时间稳定运行。
S7-200SMART可以应用于各种自动化控制领域，如工业自动化、楼宇自控、机械设备控制等。
以下是几个具体应用案例：1.工业生产线控制：S7-200SMART可以控制生产线上的各种设备，如机器人、传送带、电机等，实现生产线的自动化控制和优化。
2.楼宇自控系统：S7-200SMART可以控制楼宇内的各种设备，如照明、空调、电梯等，实现楼宇的智能控制和节能管理。
3.环境监测系统：S7-200SMART可以实时监测环境中的温度、湿度、气体浓度等参数，并根据设定的规则进行控制，保障工作环境的安全和舒适。
4.机械设备控制：S7-200SMART可以实现对各种机械设备的自动化控制，如输送机、升降平台、送料机等，提高生产效率和质量。
5.智能家居系统：S7-200SMART可以与智能家居设备进行联动控制，如智能灯具、智能窗帘、智能门锁等，实现家居的智能化和便捷性。
总之，S7-200SMART是一款功能强大、体积小巧、稳定可靠的控制器，适用于各种自动化控制领域。
数据类型S 7-200 S M A R T 的数据主要分为：l与实际输入/与实际输入/输出信号相关的输入/输出信号相关的输入/输出信号相关的输入/输出映象区： 输出映象区：¡I ：数字量输入（D ：数字量输入（DI I ） ） ¡Q ：数字量输出（D ：数字量输出（DO O ） ） ¡A I ：模拟量输入 ：模拟量输入 ¡A Q ：模拟量输出 ：模拟量输出l内部数据存储区¡V ：变量存储区，可以按位、字节、字或双字来存取V ：变量存储区，可以按位、字节、字或双字来存取V 区数据 区数据 ¡M ：位存储区，可以按位、字节、字或双字来存取M ：位存储区，可以按位、字节、字或双字来存取M区数据 区数据 区数据 ¡T ：定时器存储区，用于时间累计 ：定时器存储区，用于时间累计¡C ：计数器存储区，用于累计其输入端脉冲电平由低到高的次数 ：计数器存储区，用于累计其输入端脉冲电平由低到高的次数 ¡H C ：高速计数器，独立于 ：高速计数器，独立于 C C P U 的扫描周期对高速事件进行计数，高速计数器的当前值是只读值，仅可作为双字（3值，仅可作为双字（322 位）来寻址 位）来寻址¡A C ：累加器，可以像存储器一样使用的读/：累加器，可以像存储器一样使用的读/写器件，可以按位、字节、字或双字访问累加器中的写器件，可以按位、字节、字或双字访问累加器中的数据 数据¡S M ：特殊存储器，提供了在 ：特殊存储器，提供了在 C C P U 和用户程序之间传递信息的一种方法。
和用户程序之间传递信息的一种方法。
可以使用这些位来选可以使用这些位来选择和控制 择和控制 C C P U 的某些特殊功能， 的某些特殊功能， 可以按位、字节、字或双字访问 可以按位、字节、字或双字访问 可以按位、字节、字或双字访问 S S M 位 位 ¡L ：局部存储区，用于向子例程传递形式参数 ：局部存储区，用于向子例程传递形式参数¡S ：顺序控制继电器，用于将机器或步骤组织到等效的程序段中，实现控制程序的逻辑分段。
