照相物镜光学设计（f’=50mm）The Optical Design of Objective Lens in Photographic Camera(f’=50mm)摘要人们早就有长期保存各种影像的愿望。
在摄影技术尚未发明前的公元四世纪时，人们按投影来描画人物轮廓像的方法达到了全盛时代，至今这种方法仍然作为剪纸艺术流传着。
后来，人们让光线通过小孔形成倒立像，进而将小孔改为镜片，并加装一只暗箱。
只要在暗箱底板上放一张纸，不仅可以画出轮廓，还可以画出像上的各个部分。
这就形成了照相机的机构雏形。
随着科学技术的发展，照相机的发展日益迅速，有着显著的飞跃。
照相物镜是照相机的眼睛，它的精度和分辨率直接影响到照相机的精度与成像质量。
要保证所设计的照相物镜达到较高的技术要求，在设计时就必须达到更高的精度与分辨率。
本文所讨论的照相物镜，它主要采用五片透镜包含一个双胶合透镜的形式，精度高、分辨率高，像质好，能够满足设计的要求。
关键字：照相机物镜设计2ABSTRACTThe people already have the long-term preserved each kind of phantom desires. Not yet invents before when the photographic technology the A.D. four centuries, the people drew the character outline alike method according to the projection to achieve the most flourishing time, this method still was spreading until now as the paper-cut art. Afterwards, the people let the light form through the eyelet stand upside down the elephant, then changed the eyelet the lens, and installed a camera. So long as puts a paper on the camera ledger wall, not only may draw the outline, but also may draw likely on each part. This has formed the photographic camera organization embryonic form.Along with the science and technology development, the photographic camera development is day by day rapid, has the remarkable leap. The photographic objective is the photographic camera eye, its precision and the resolution affect directly the photographic camera precision and the image formation quality. Must guarantee designs the photographic objective achieved high specification, when design must achieve a higher precision and the resolution .This article discusses the photographic objective, it mainly uses five piece of lens to contain double agglutination lens high the form, the precision, the resolution is high, looks like the nature to be good, can satisfy the design the request.Key words: Photographic cameraObjective lens Design3目录第一章绪论 (5)1.1照相机的发展简史 (5)1.2照相机的用途 (6)1.3照相机的结构 (7)第二章照相机知识 (11)2.1照相机的原理 (11)2.2照相机的分类 (11)2.3照相机的发展 (12)2.4传统照相机与数码相机的比较 (13)第三章像差理论知识 (15)3.1清晰成像的原理 (15)3.2像质评价的方法 (15)3.3摄影物镜的分类 (16)第四章照相物镜原始数据 (17)4.1原始数据一 (17)4.2原始数据二 (19)4.3原始数据三 (22)第五章照相物镜中间数据及设计过程 (25)5.1设计过程 (25)5.2中间数据 (26)第六章照相物镜最终数据 (31)结论 (33)致谢...................................................................................错误！未定义书签。
ZEMAX课程设计——照相机物镜设计一、(课题的背景知识，如照相机镜头的发展概况，类型及其主要技术参数的简要说明)二、课程设计题目设计一个照相物镜，1)光学特性要求：f’=100mm；2=30;；D/f’=1:3.5.2)成像质量要求：弥散斑直径小于0.05mm；倍率色差最好不超过0.01mm；畸变小于3%。
三、设计课题过程1、参考Ernostar和Tessar联合型物镜设计相关数据，对其进行相关改进。
Ernostar和Tessar联合型物镜设计相关数据如下表1（其中焦距f’=75.68mm；相对孔径D Radius/r Thickness/d 折射率/n 玻璃阿贝数/ν38.339 3.57 1.71289 53.950.988 0.3235.192 5.49 1.71289 53.9197.94 4.83-96.144 1.87 1.6362 35.326.53 8-1074.1 1.38 1.53246 45.937.053 7.6-49.135 1.72904 54.8表12、根据焦距曲率镜片厚度之间的比例关系，即f1／f2=r1／r2=d1／d2,得到焦距100mm，相Radius/r Thickness/d 折射率/n 玻璃阿贝数/ν50.659 4.717 1.71289 53.967.373 0.42346.501 7.254 1.71289 53.9261.548 6.382-127.040 2.471 1.6362 35.335.055 10.571-1419.262 1.824 1.53246 45.948.960 10.042-64.925 1.72904 54.8表23、启动ZEMAX，将表1数据输入到LDE，相关步骤由以下图给出（1）打开ZEMAX。
（2）输入数据。
在主选单system下，圈出wavelengths，依喜好键入所要的波长，同时可选用不同波长，本实验中在第一列键入0.486，单位为microns，第二第三列分别键入0.587、0.656。
2014-2015学年第二学期《现代光学设计》考核——照相物镜设计班级：******** 学号：************* 姓名：***一、系统设计要求：1、焦距：f’=15mm；2、相对孔径：1/2.8；3、在可见光波段设计(取d、F、C三种色光）4、视场角2w=74°二、设计过程1,在光学技术手册查询后选定初始结构为后置光阑的三片物镜，初始参数为：1输入初始参数2,优化设计过程将参数输入zemax：其中第六面设为光阑面，厚度设为marginal ray height，移动光标到STO光阑面的“无穷（Infinity）”之上，按INSERT键。
这将会在那一行插入一个新的面，并将STO光阑面往下移。
新的面被标为第2面。
再按按INSERT键两次。
移动光标到IMA像平面，按INSERT键两次。
在LDE曲率半径（Radius）列，顺序输入上表1中的镜片焦距（注意OBJ面不做任何操作）；在镜片厚度（Thickness）列顺序输入表1中的镜片厚度；在第七个面厚度处单击右键，选择面型为Marginal Ray Height。
在镜片类型（Class）列输入镜片参数，方法是:在表中点右键对话框Solve Type选中Model，Index nd中输入n值Abbe Vd 中输入v值。
结果如下在system-general-aperture中输入相对孔径值 2.8，在system-wavelength中输入波段，然后在tools-make focus中该改焦距为15mm进行缩放。
3,设置相对孔径值和波长输入焦距15mm进行缩放：4,定义视场如下此时得到初始结构及参数如下图5,优化设计过程利用ZEMAX得到初始结构的M TF 曲线可看出成像质量很差, 因此需要校正像差。
该结构可以用作优化变量的的数据有：6个曲率半径，2个空气间隔，3个玻璃厚度。
首先使用Default Merit Function建立缺省评价函数进行优化，选择Editors-Merit Function，在第一行中先输入EFFL，目标值设为15，权重设为1。
照相物镜镜头设计与像差分析设计一个成像物镜透镜组，照相物镜的技术指标要求：1、焦距：f’=12mm；2、相对孔径D/f’不小于1/2.8；3、图像传感器为1/2.5英寸的CCD，成像面大小为4.29mm×5.76mm；4、后工作距>6mm5、在可见光波段设计(取d、F、C三种色光，d为主波长)；6、成像质量，MTF 轴上>40% @100 lp/mm，轴外0.707 >35%@100 lp/mm。
7、最大畸变<1%照相物镜的简介照相物镜的基本光学性能主要由三个参数表征。
即焦距f ’、相对孔径D/f ’和视场角2w 。
照相物镜的焦距决定所成像的大小Ⅰ）当物体处于有限远时，像高为y ’=(1-ωβtan ')f (1-1)式中，β为垂轴放大率，ll y y ''==β。
对一般的照相机来说，物距l 都比较大，一般l >1米，f ’为几十毫米，因此像平面靠近焦面，''f l ≈，所以lf '=β Ⅱ）当物体处于无限远时，β→∞像高为y ’=ωtan 'f （1-2） 因此半视场角ω=atan''f y （1-3） 表1-1中列出了照相物镜的焦距标准：表1-1相对孔径决定其受衍射限制的最高分辨率和像面光照度，在此的分辨率亦即通常所说的截止频Nλλu f D N ==（1-4） 照相物镜中只有很少几种如微缩物镜和制版物镜追求高分辨率，多数照相物镜因其本身的分辨率不高，相对孔径的作用是为了提高像面光照度E ’=1/4πL τ(D/f ’)2 (1-5)照相物镜的视场角决定其在接受器上成清晰像的空间范围。
按视场角的大小，照相物镜又分为a）小视场物镜：视场角在30°以下；b）中视场物镜：视场角在30°~60°之间；c）广角物镜：视场角在60°~90°之间；d）超广角物镜：视场角在90°以上。

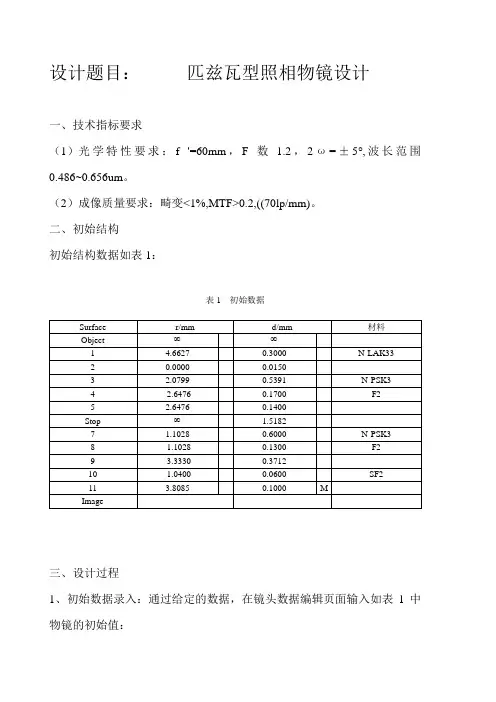

设计题目：匹兹瓦型照相物镜设计一、技术指标要求（1）光学特性要求：f '=60mm，F数 1.2，2ω=±5︒,波长范围0.486~0.656um。
（2）成像质量要求：畸变<1%,MTF>0.2,((70lp/mm)。
二、初始结构初始结构数据如表1：表1 初始数据Surface r/mm d/mm 材料Object ∞∞1 4.6627 0.3000 N-LAK332 0.0000 0.01503 2.0799 0.5391 N-PSK34 -2.6476 0.1700 F25 2.6476 0.1400Stop ∞ 1.51827 1.1028 0.6000 N-PSK38 -1.1028 0.1300 F29 -3.3330 0.371210 -1.0400 0.0600 SF211 3.8085 0.1000 MImage三、设计过程1、初始数据录入：通过给定的数据，在镜头数据编辑页面输入如表1中物镜的初始值：图1 系统初始结构数据2、焦距缩放：改变相关参数，使数据符合需要设计的照相物镜改变入瞳直径和焦距：图2 改变系统的入瞳直径图3 改变系统的焦距调整系统的焦距为60mm，入瞳直径为D=f '/F=50mm。
设定视场（图4）：选择三个线视场0 ，3.5 ，5 。
图4 设定视场设定波长（图5）：选择0.486，0.546，0.656三个波长。
3、初步分析：焦距缩放后，系统的畸变基本满足要求，但系统光路图与MTF曲线严重不符合要求。
4、换玻璃：将初始数据中的玻璃改为成都光明玻璃库下的名称。
5、优化设计：设定默认优化函数，选择工具栏Editors→Merit Function→Tools→ Default Merit Function，在该选项框中选择RMS, Spot Radius, Cheif Ray, 其它项默认即可，选择OK。
为避免焦距变化过大，将其确定为初始值，即设定有效焦距EFFL为60，Weight为0.1（选择第2波长）。
视场无畸变照相物镜的设计
通常情况下，照相物镜的畸变会随着视场的增大而激剧增大，60度左右的照相物镜畸变可以控制在5%以内，而100度的视场物镜的畸变通常超过20%，在大视场的情况下，为了减小畸变通常采用的方法是加入非球面或者使镜头复杂化来达到畸变减少的目的，本设计就是通过结构复杂化的方法来达到控制畸变的目的，视场在100度时，畸变小于5%，仅供参考。
一、设计规格
视场：100度
畸变：<5%
光学总长：28mm
后工作距：>5mm
相对照度：>75%
F/NO：2.8
半像高：3.5mm
结构：10G（全部球面）
二、光学结构
三、MTF
四、场曲和畸变
五、垂轴色差
六、相对照度。
Z E M A X课程设计——照相机物镜设计一、(课题的背景知识，如照相机镜头的发展概况，类型及其主要技术参数的简要说明)二、课程设计题目设计一个照相物镜，1)光学特性要求：f’=100mm；2ω=30︒;；D/f’=1:3.5.2)成像质量要求：弥散斑直径小于0.05mm；倍率色差最好不超过0.01mm；畸变小于3%。
三、设计课题过程1、参考Ernostar和Tessar联合型物镜设计相关数据，对其进行相关改进。
Ernostar和Tessar联合型物镜设计相关数据如下表1（其中焦距f’=75.68mm；相对孔径D／f’=1：2.4；视场表12、根据焦距曲率镜片厚度之间的比例关系，即f1／f2=r1／r2=d1／d2,得到焦距100mm，相对孔径D／f’=1：3.5的透镜数据如下表2。
3、启动ZEMAX，将表1数据输入到LDE，相关步骤由以下图给出（1）打开ZEMAX。
（2）输入数据。
在主选单system下，圈出wavelengths，依喜好键入所要的波长，同时可选用不同波长，本实验中在第一列键入0.486，单位为microns，第二第三列分别键入0.587、0.656。
在primary中点击选1，即用第一个波长为近轴波长。
（3）输入孔径大小。
由相对孔径为1：3.5，焦距为100mm得到，孔径D=100／3.5=28.57143mm。
在主选单system菜单中选择generaldata,在aper value上键入28.57143。
（4）输入视场角。
（5）输入曲率，面之间厚度，玻璃材质。
本实验中共有5组透镜，其中最后两组为双胶合透镜，故共有9个面，回到LDE，可以看到三个surface，STO （孔径光阑）、OBJ（物点或光源）、IMA（像屏），在STO前后插入几组surface，除IMA外共计9组surface,输入数据。
最后根据参考实验图确定STO在第6面上。
①点击layout,画出2D图形②点击spot diagram ,画出点阵图由图看出光波在波长1、2、3下的弥散斑直径大小分别为33.625、54.419、64.768（单位：微米），其中第2、3波长弥散斑大小大于50微米，不符合要求，故需要改进。
汉口学院《应用光学》课程设计报告报告题目:照相物镜设计学生姓名:学号:专业班级:授课老师:二O一四年十二月目录一、选题背景 (2)二、设计要求 (3)三、外形尺寸计算 (3)四、结构选型及参数计算 (4)1、结构选型 (4)2、参数数据 (5)五、ZEMAX初始数据 (5)1、初始结构参数 (5)2、缩放焦距 (7)3、更换玻璃 (7)六、ZEMAX校正数据 (9)1、设置约束对象 (9)2、设置变量 (10)3、优化 (10)4、 最终结构数据 (10)七、 像质评价 (11)1、 2D 草图 (11)2、 场曲与畸变 (11)3、 快速傅立叶变换调制传递函数 (12)4、 标准点列图 (12)5、 光线像差特性曲线 (13)6、 光路特性曲线 (13)八、 零件图 (14)九、 学习体会 (15)十、 参考文献 (16)一、 选题背景照相机广泛应用于社会生活的各个领城,已成为科研、国防、生产、教育以及文化生活各领域中的重要手段。
它给人类的文明生活带来了许多方便,随着科学技术的发展,人们物质文化生活水平的提高,社会上的照相机也发展的越来越快,越来越普及了。
照相机就是由镜头,光圈,快门,取景器,测距器,卷片,机身(暗箱)等主要部件构成的。
其中镜头的作用就是通过光线把景物集结成影像并投射到感光片上,使感光片接受清晰的影像,它的好坏直接决定了照相机的性能。
照相物镜的光学特性一般用焦距f '、相对孔径f D '/、视场角ω2表示。
此外还提出分辨率的要求,作为保证产品质量的技术条件。
照相物镜的结构型式很多,而且不断有新的型式出现。
选用照相物镜的原则应该就是:既能满足光学性能与成像质量的要求,而结构又最简单。
双高斯物镜就是具有较大视场(大约ω2=40º左右)的物镜中相对孔径最先达到1/2的物镜[1]225。
双高斯物镜就是以厚透镜矫正匹兹万场曲的光学结构,半部系统就是由一个弯月形的透镜与一个薄透镜组成,如图1-1、1所示。
ZEMAX课程设计——照相机物镜设计一、(课题的背景知识，如照相机镜头的发展概况，类型及其主要技术参数的简要说明)二、课程设计题目设计一个照相物镜，1)光学特性要求：f’=100mm；2=30;；D/f’=1:3.5.2)成像质量要求：弥散斑直径小于0.05mm；倍率色差最好不超过0.01mm；畸变小于3%。
三、设计课题过程1、参考Ernostar和Tessar联合型物镜设计相关数据，对其进行相关改进。
Ernostar和Tessar联合型物镜设计相关数据如下表1（其中焦距f’=75.68mm；相对孔径D表12、根据焦距曲率镜片厚度之间的比例关系，即f1／f2=r1／r2=d1／d2,得到焦距100mm，相表23、启动ZEMAX，将表1数据输入到LDE，相关步骤由以下图给出（1）打开ZEMAX。
（2）输入数据。
在主选单system下，圈出wavelengths，依喜好键入所要的波长，同时可选用不同波长，本实验中在第一列键入0.486，单位为microns，第二第三列分别键入0.587、0.656。
在primary 中点击选1，即用第一个波长为近轴波长。
（3）输入孔径大小。
由相对孔径为1：3.5，焦距为100mm得到，孔径D=100／3.5=28.57143mm。
在主选单system 菜单中选择general data,在aper value上键入28.57143。
（4）输入视场角。
（5）输入曲率，面之间厚度，玻璃材质。
本实验中共有5组透镜，其中最后两组为双胶合透镜，故共有9个面，回到LDE，可以看到三个surface，STO（孔径光阑）、OBJ（物点或光源）、IMA（像屏），在STO前后插入几组surface，除IMA外共计9组surface,输入数据。
最后根据参考实验图确定STO在第6面上。
①点击layout,画出2D图形②点击spot diagram ,画出点阵图由图看出光波在波长1、2、3下的弥散斑直径大小分别为33.625、54.419、64.768（单位：微米），其中第2、3波长弥散斑大小大于50微米，不符合要求，故需要改进。
照相物镜设计实验报告引言照相物镜是照相机中最重要的部分之一，其设计与使用对照片的质量有着重要影响。
本次实验旨在设计一种具有优秀成像性能的照相物镜，并通过实验验证其设计准确性和性能优劣。
实验目的1. 理解照相物镜的工作原理和设计要求；2. 掌握常见的物镜设计方法；3. 通过实验比较不同设计方案的成像质量。
实验设备和方法实验设备1. 光学实验台2. 平行光源3. CCD相机实验方法本次实验采用透镜组设计法，通过依次放置多个透镜组并调整其位置和参数，最终设计出成像质量优秀的照相物镜。
具体步骤如下：1. 确定照相物镜的成像要求，包括焦距、最大光圈和成像质量等；2. 选择初始透镜组并确定其种类和初始参数；3. 根据设计要求，计算并调整第一组透镜的位置和参数，使得光线在物镜中尽可能接近理想成像；4. 依次添加和调整后续透镜组的位置和参数，使得整个物镜达到设计要求；5. 利用光学实验台上的平行光源，将物镜与CCD相机结合，检测和比较不同设计方案的成像质量。
结果与分析经过多次尝试和调整，我们最终设计出了一款具有较好成像性能的照相物镜。
通过与其他常见物镜进行对比实验，我们发现该物镜在分辨率、色彩还原和畸变等方面表现出色。
分辨率我们用实验室提供的标准分辨率测试图像对物镜的分辨能力进行了评估。
结果显示，该物镜在高细节区域的细节还原能力较强，能够清晰地显示出测试图像中的小细节。
这说明该物镜的分辨率较高，适合用于拍摄细节丰富的照片。
色彩还原我们还通过拍摄标准色卡来评估物镜的色彩还原能力。
与其他常见物镜相比，该物镜在还原真实颜色方面表现出色。
标准色卡上的颜色在照片中得到了准确的还原，色彩饱和度和亮度也比较均衡。
这对于摄影师来说是非常重要的，因为一款色彩还原能力好的物镜可以减少后期调色的工作量。
畸变在实验中，我们还注意到该物镜的畸变控制较好。
对于直线拍摄和建筑摄影等场景，没有明显的畸变现象，直线边缘也没有明显的变形。
这对于照片的几何需求来说是非常重要的。
第1篇一、实验目的1. 理解照相物镜的基本原理和设计方法。
2. 掌握照相物镜的光学系统设计流程。
3. 学会利用光学设计软件进行照相物镜的优化设计。
4. 评估设计结果，分析实验数据。
二、实验原理照相物镜是一种用于拍摄照片的光学系统，其主要功能是将物体成像在感光材料上。
照相物镜的设计需要满足以下条件：1. 焦距：物镜的焦距决定了拍摄距离和视角。
2. 相对孔径：物镜的相对孔径决定了拍摄时的进光量。
3. 视场角：物镜的视场角决定了拍摄范围。
4. 像质：物镜的像质决定了成像清晰度。
三、实验器材1. 光学设计软件（如Zemax、Code V等）。
2. 物镜设计计算公式和表格。
3. 物镜设计实例资料。
四、实验步骤1. 确定物镜设计参数：根据实际需求，确定物镜的焦距、相对孔径、视场角等参数。
2. 设计物镜光学系统：利用光学设计软件，根据设计参数进行光学系统设计，包括选择透镜材料、确定透镜形状和厚度等。
3. 优化设计：根据物镜设计计算公式和表格，对设计结果进行优化，提高物镜性能。
4. 评估设计结果：分析实验数据，评估物镜性能，如焦距、相对孔径、视场角、像质等。
5. 改进设计：根据评估结果，对设计进行改进，提高物镜性能。
五、实验结果与分析1. 设计参数：本实验设计的物镜焦距为50mm，相对孔径为1:4，视场角为45°。
2. 设计结果：利用光学设计软件，设计出物镜光学系统，包括5个透镜和1个光阑。
3. 优化设计：根据物镜设计计算公式和表格，对设计结果进行优化，提高物镜性能。
优化后，物镜的焦距、相对孔径、视场角和像质均得到改善。
4. 评估设计结果：通过分析实验数据，评估物镜性能如下：（1）焦距：实验测得的焦距为49.8mm，与设计值基本一致。
（2）相对孔径：实验测得的相对孔径为1:4.2，略大于设计值。
（3）视场角：实验测得的视场角为44.5°，略小于设计值。
（4）像质：通过MTF（调制传递函数）分析，物镜在50lp/mm处的MTF值为0.4，满足设计要求。
武汉工程大学
课程设计（学年论文）
说明书
课题名称：照相机物镜的设计
专业班级：
学生学号：
学生姓名：
学生成绩：
指导教师：
课题工作时间： 2011年6月20日至 2011年7月1日
XXX大学教务处
一.前言
背景知识
相机镜头是相机中最重要的部件，因为它的好坏直接影响到拍摄成像的质量。
同时镜头也是划分相机种类和档次的一个最为重要的标准。
一般来说，根据镜头，可以把相机划分为专业相机，准专业相机和普通相机三个档次，无论是传统的胶片相机还是数码相机，都可以适用于这个划分。
镜头能分为变焦和定焦两大类。
变焦镜头我们刚才已经试用了，就是焦距可变，也就是可以推拉的镜头。
除此之外还有定焦镜头，就是焦距不能变只有一个焦段，或者说只有一个视角。
在镜头外观上二者存在明显的差异，定焦镜头只有对焦环（就是控制清晰度的，稍后介绍），而变焦镜头拥有两个环，一个对焦环（控制清晰度）和变焦环（控制视角，即推拉）。
定焦镜头因为其焦距固定，因此比较好分类：广角镜头：一般低于35mm的镜头为广角镜头，低于28mm的为超广角镜头。
广角镜头视角广，纵深感强，景物会有变形，比较适合拍摄较大场景的照片，如建筑、集会等。
中焦镜头：一般在36mm到134mm的镜头为中焦镜头。
中焦镜头比较接近人正常的视角和透视感，景物变形小，适合拍摄人像、风景、旅游纪念照等。
长焦镜头：一般高于135mm以上的镜头为长焦镜头，也被称为远摄镜头。
其中，大于300mm 以上的为超长焦镜头。
长焦镜头视角小，透视感弱，景物变形小，适合拍摄无法接近的事物，如野生动物、舞台等，也可以利用长焦镜头虚化背景的作用，拍摄人像。
变焦镜头因其焦段变化，不好一概而论。
假设其焦段在广角、中焦、长焦的一段或者两段间变化，也可以称为广角变焦镜头、中长变焦镜头等。
二．课程设计题目
设计一个照相物镜
（1）光学特性要求：f’=100mm；2?=30?，D/f’=1:3.5.
（2）成像质量要求：弥散斑直径小于0.05mm；倍率色差最好不超过0.01mm；畸变小于3%。
.
三、设计课题过程
1、通过查找资料，在镜头数据编辑页面输入物镜的初始值如下：
这是一个焦距为76mm、2ω为55.5、相对孔径为1:3.5d的Tessa物镜。
2、改变相关参数，使数据符合需要设计的照相物镜
将焦距改为100mm，入瞳直径改为28.571429。
.
改变视场。
3、将参数改变后的物镜进行优化：
对物镜进行多次优化，直到设计出符合要求的物镜。
优化后的数据如上图。
4、观察各项数据和图像。
此即为Tessar物镜。
5、像质的评价：
Stop Diagrams(几何点列图)
◆垂轴色差（Lateral Color）如图：
说明：由图横轴可知垂轴色差数值即倍率色差小于0.01mm符合设计要求
◆其它像差曲线图如下：
四. 设计总结
通过这次课程设计，我发现我动手能力还是很差的，一方面我们没有学这个zemax软件，另一方面我看了书后觉得懂了，但是一到了机房仍然不会做，还是要看书，开始几天把那几个例子做了一下，感觉对软件熟悉不少，这也为后来设计照相物镜打下了基础。
我觉得通过开始几次摸索，已经能熟悉基础了，一定要动手试试，慢慢的就会熟悉，虽然没学过，但是看看书，然后自己摸索，就会慢慢的熟悉软件，虽然还有很多地方不知道，但这并不影响设计物镜。
开始我拿着数据，依然不知道如何下手，看着《学设计教程》，我一步步的按照书上的步骤做，慢慢的就将步骤记住了，熟悉了。
同时，看着Lay图像，要是透镜移位或光线不正确，就改变透镜之间的距离，慢慢的调节，就会调好，要是焦距不是所要求的，就通过缩放焦距来调节，当然这是同学告诉我的，不懂就要向老师和同学们请教。
调节数据和优化的时候，要一步步来，不能嫌麻烦，最好每做几步就保存，我记得我有一次就快优化好了，结果没保存，数据都丢了，我不得不从做。
通过这次物镜设计，我总结首先要多做多看，熟能生巧。
其次每一步要小心调
节，数据不能打错，觉得不对就检查，看看图像、数据报告再改过来。
最后，我觉得不懂得就看书，问老师和同学。
