室内消火栓安装

室内消火栓及灭火器安装（一）、室内消火栓及灭火器系统简述1、消防用水量室外消火栓用水由室外环状给水管直接供给，发生火灾时由消防车加压灭火，本建筑室外消火栓给水系统用水量30L/s，火灾延续时间3h。

在室外环状管网上设置室外地下式消火栓，间距不超过120m，设置检修阀门，每段消火栓数量不超过5个。

3、室内消火栓给水系统室内消火栓给水系统采用临时高压消防给水系统，由消防水池、消火栓加压泵、消防水箱消防增压装置、室内消火栓环状管网、室内消火栓及水泵接合器等组成。

系统分高低两区，低区由高区减压供给，减压阀设于设备层。

室内消火栓设计水量30L/s，火灾持续时间2h。

室内消防贮水池，消防供水泵设于地下室消防水泵房；18m³消防用水水箱及增压稳压设备在病房楼屋顶。

消火栓布置均按有两股消火栓的水枪充实水柱同时到达任何部位设置，水枪充实水柱不小于10m。

消火栓箱采用组合单栓箱，箱内配有栓口直径为65mm消火栓一个，口径为19mm水枪一支，直径为65mm。

水龙带25m，SN25消防卷盘一套，报警按钮一个，火灾时按动按钮启动消火栓加压泵，保证室内消防水量及水压，并同时向消防值班室报警。

屋顶设有一个装有压力表的供试验和检查用的消火栓，消火栓水泵应保证在火灾后30S内启动。

室内消火栓给水管网布置成环状，并由阀门分成若干独立段，每段内消火栓数量不超过5个。

在室外4套SQS150-A型地上式消防水泵接合器，高低区各2套。

4、消防泵房及消防水箱在综合楼地下3层设置消防水池，消防储水V=480m³，消火栓泵2台，屋顶水箱18m3，增压稳压设备。

5、建筑灭火器本工程各层均配置建筑灭火器，采用MF/ABC5手提式磷酸铵盐干粉灭火器，与消火栓箱联体设置，每个消火栓箱体内设置2具灭火器，不足部分由消防安装公司视现场情况单独增设。

按A类火灾严重危险级设置建筑灭火器，最大保护距离15m；按B,C类火灾严重危险级设置灭火器，最大保护距离9m，按A类火灾中危险级设置灭火器，最大保护距离20m。

室内消火栓系统管道安装工艺室内消火栓是建筑物内部用于消防灭火的重要设施之一。

作为建筑消防系统的重要组成部分，它对于保障人员安全、预防火灾发生起到了重要的作用。

那么在室内消火栓系统的安装中，管道的安装工艺是至关重要的，下面就从安装步骤、材料选择、注意事项等方面进行详细介绍。

一、安装步骤1、确定消火栓管道布局：在进行管道布局时，要考虑到各个房间的应急出口、疏散通道等因素，尽可能地减少管道的弯曲以便于消防车到达。

2、固定管道支架：首先需要将管道支架在墙上固定，尽可能做到支架间距均匀，支架之间的距离要根据管道直径和管道材料的强度来确定。

3、焊接管道：管道的焊接工艺包括切割、打磨、净化、焊接、气密性试验等环节，各个环节都需要严格掌控，保证管道在使用过程中没有泄漏和破损。

4、安装消火栓阀门：在将消火栓阀门安装到管道上前，需要进行润滑处理，以免在有效使用前，阀门失去装置或移动困难。

5、安装消火栓主机：主机的安装需要按照要求进行接线、内部调试、机壳装置、供电线路等环节，并认真测试防水、防火性能。

二、材料选择1、管道材料：在室内消火栓管道的安装中，常用的材料包括PP-R管、钢管和标准PVC管道等。

为了保证管道的强度和使用寿命，需要选择质量可靠、强度足够的材料。

2、阀门材料：对于消防栓阀门来说，常用的材料包括铝合金、铸铁、同时由于其会经常涉及开关，材料表面涂层也要考虑其使用寿命和抗磨耐颗粒。

3、消火栓主机：主机存在在高温、高压，频繁开、关、振荡等情况下工作，主机所选择的材料需要具备高可靠性、高耐磨性、高抗腐蚀性等特性。

三、注意事项1、在管道的安装、接口处一定要严格按照施工标准进行操作，避免在使用时由于管道破损或接口不严密造成损失。

2、根据消防栓管道材料特点，选择相应的管道配件，例如管道弯头、环节等必须选择与管道材料相匹配的产品。

3、消防栓主机需要配备防火箱，以防止其结构、线路等发生短路、燃烧等情况，避免火灾发生。

4、管道的安装过程中，需要遵守国家有关消防安全的规定，在钟点表等设备的接触处，要进行专门的保护隔离，避免漏电、短路等因素产生。

室内消火栓系统安装施工作业指导书一、施工前的准备工作1.完成施工图纸的审核, 确认各项材料和设备齐全。

2.确定施工人员和施工队伍, 分配各项工作任务。

3.检查施工现场是否符合要求，存在隐患的立即整改。

4.准备好所需工具和设备。

二、施工过程1.系统布置1.根据施工图纸要求, 在施工现场设置消防管道的走向。

2.准确测量管道长度和位置, 确保与图纸一致。

3.按照消防管道系统的管径和数量进行安装。

2.管道安装1.根据设计要求, 挑选合适的消防管道和管件。

2.安装消防管道, 保持管道的水平和垂直, 确保与管道支架均匀连接。

3.安装消防管道支架, 确保支架坚固可靠。

4.安装各类阀门、弯头和管件。

5.进行加工和连接，确保连接紧密，无渗漏。

3.系统设备安装1.安装水泵、泵房和消防水箱, 确保设备安装位置妥善。

2.连接水泵和消防水箱, 确保输送消防水源畅通。

3.连接电气设备，确保设备正常运转。

4.喷头安装1.在按设计要求的位置预留喷头接口。

2.安装喷头, 确保每个喷头均匀分布, 喷射范围覆盖到位。

3.进行压力测试，确保喷头的正常喷射效果。

5.注水试验1.施工完成后, 对消防管道系统进行注水试验。

2.检查系统的各个压力表和计量装置是否正常。

3.注水试验时，逐一检查管道是否漏水或渗漏，及时进行修复。

6.试运行和调试1.安装完毕后, 对系统进行试运行和调试。

2.检查设备的运行情况和运转是否正常。

3.调试出合适的喷射角度和喷射距离。

7.系统验收1.完成消火栓系统的所有安装工作后, 对系统进行验收。

2.由相关部门进行验收，确保系统符合相关标准和规定。

3.在验收合格后，填写相应的验收报告。

三、施工后的清理工作1.清理施工现场, 清除垃圾和多余材料。

2.清理消防管道系统, 确保管道清洁无杂质。

3.归还和清点工具和设备。

四、安全注意事项1.在施工过程中, 要严格遵守相关安全制度和操作规程, 确保施工安全。

2.施工现场要设置警示标志, 确保周边人员的安全。

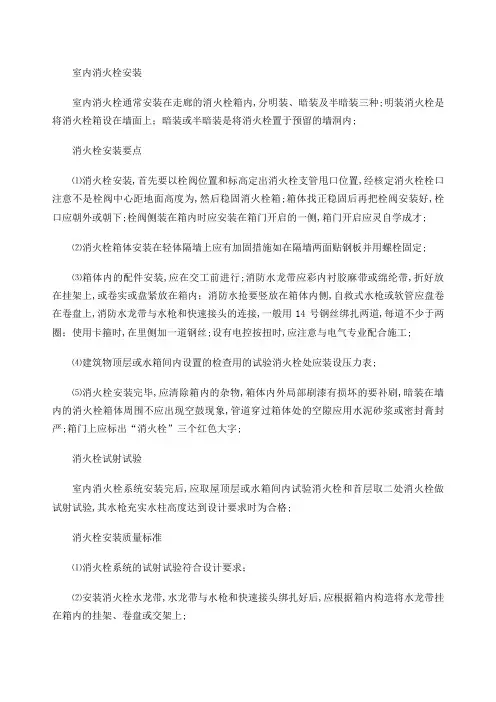

室内消火栓安装室内消火栓通常安装在走廊的消火栓箱内，分明装、暗装及半暗装三种。

明装消火栓是将消火栓箱设在墙面上；暗装或半暗装是将消火栓置于预留的墙洞内。

消火栓安装要点⑴消火栓安装，首先要以栓阀位置和标高定出消火栓支管甩口位置，经核定消火栓栓口（注意不是栓阀中心）距地面高度为 1.1m，然后稳固消火栓箱。

箱体找正稳固后再把栓阀安装好，栓口应朝外或朝下。

栓阀侧装在箱内时应安装在箱门开启的一侧，箱门开启应灵自学成才。

⑵消火栓箱体安装在轻体隔墙上应有加固措施（如在隔墙两面贴钢板并用螺栓固定）。

⑶箱体内的配件安装，应在交工前进行。

消防水龙带应彩内衬胶麻带或绵纶带，折好放在挂架上，或卷实或盘紧放在箱内；消防水抢要竖放在箱体内侧，自救式水枪或软管应盘卷在卷盘上，消防水龙带与水枪和快速接头的连接，一般用14号钢丝绑扎两道，每道不少于两圈；使用卡箍时，在里侧加一道钢丝。

设有电控按扭时，应注意与电气专业配合施工。

⑷建筑物顶层或水箱间内设置的检查用的试验消火栓处应装设压力表。

⑸消火栓安装完毕，应清除箱内的杂物，箱体内外局部刷漆有损坏的要补刷，暗装在墙内的消火栓箱体周围不应出现空鼓现象，管道穿过箱体处的空隙应用水泥砂浆或密封膏封严。

箱门上应标出“消火栓”三个红色大字。

消火栓试射试验室内消火栓系统安装完后，应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，其水枪充实水柱高度达到设计要求时为合格。

消火栓安装质量标准⑴消火栓系统的试射试验符合设计要求；⑵安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂在箱内的挂架、卷盘或交架上。

⑶箱式消火栓的安装应符合下列规定：1）栓口应朝外或朝下，并不应安装在门轴侧；2）栓口中心距地面为1.1m，允许偏差±20mm；3）阀门中心距侧面为140mm，距箱后内表面为100mm，允许偏差5mm；4）消火栓箱体安装的垂直度允许偏差为3mm。

室内消火栓系统安装施工方案（一）系统概况及选材1、本工程中消火栓给水管材采用热镀锌钢管，当管径DN ≤100mm 时，采用丝扣连接；当DN>100mm 时，采用沟槽式机械配管接头。

2、室内消火栓箱材料采用钢板，安装方式采用半暗装。

3、消火栓采用DN65型，19mm 直流水枪，衬胶消防水龙带L=25m 。

（二）操作工艺 1、工艺流程：操作工艺流程为：2、安装准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料、测量尺寸、绘制草图、预制加工。

（2）检查预埋件和预留洞是否准确，位置不准、漏掉的要重新打洞。

（3）检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。

（4）要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。

3、干管安装消火栓系统干管安装应根据设计要求使用镀锌钢管,安装时注意以下几点： ① 不同管径的管道焊接，连接时如两管经相差不超过小管径的15%，可将大管径端部缩口与小管对焊。

如果两管相差超过小管径15%，应加工异径短管焊接。

② 管道对口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。

③ 管道穿墙处不得有接口（丝接或焊接），管道穿过伸缩缝处应有防冻措施。

④管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。

4、立管安装该消防立管均为明装，安装时立管可随结构从预留孔洞中穿入，以减少立管接口，当楼层层高小于5m时，每层安装一个管卡，安装于距地1.8m处。

由于本工程中热镀锌钢管管径DN≤100mm时，采用丝扣连接；当DN>100mm时，采用沟槽式机械配管接头，具体安装方法如下：（1）丝扣连接镀锌钢管丝扣连接，首先要进行套丝。

常用有手工套丝和机械套丝两种方法。

1）手工套丝：手工套丝是把加工的管子固定在管子台虎钳上，需套丝的一端管段应伸出钳口外150mm左右。

把铰板装置放到底，并把活动标盘对准固定标盘与管子相应的刻度上。

室内消火栓设计及安装要求完整版一、设计要求：1.确定室内消火栓的数量和位置：室内消火栓应按照建筑物的结构、功能区域、防火分区等因素确定数量和位置，保证消火栓系统能够覆盖建筑物的每个区域。

2.确定供水容量：根据建筑物的结构和面积，确定室内消火栓系统所需的供水容量，以保证在火灾发生时能够提供足够的水源。

3.确定水泵和水泵房位置：根据建筑物的结构和消火栓系统的供水需求，确定水泵的数量和位置，并设计合理的水泵房，保证水泵的正常运行和维护。

4.确定管道和阀门的尺寸和材质：根据实际水流量和供水压力，确定室内消火栓系统的管道和阀门的尺寸和材质，以保证管道的正常运行和防止泄漏。

二、安装要求：1.室内消火栓的安装应由具有相应资质的企业或专业机构进行，确保安装符合相关标准和规范要求。

2.确保室内消火栓系统的管道和阀门的连接牢固可靠，不得出现渗漏和松动的情况。

3.消火栓箱和配件的安装应符合相关标准和规范要求，保证消火栓箱的牢固和易于操作。

4.安装消火栓时，应注意消火栓箱与地面的高度和位置，确保操作人员方便使用。

5.水泵和水泵房的安装应符合相关标准和规范要求，保证水泵的正常运行和维护。

三、维护管理要求：1.室内消火栓系统应定期进行检测和维护，确保各个消火栓和管道的正常运行和无堵塞。

2.消火栓箱应保持清洁和完好，箱门应保持紧闭，易于操作。

3.消火栓系统的水泵应定期检测和维护，保证水泵的运行状态和供水能力。

4.室内消火栓系统应定期演练和培训，提高人员的防火意识和操作技能。

以上是室内消火栓设计及安装要求的完整版，涵盖了设计要求、安装要求和维护管理要求等方面。

室内消火栓的合理设计和正确安装，以及定期的维护管理，对于保障建筑物的火灾安全具有重要意义。

室内消火栓系统安装工艺标准一、总则1 范围本标准适用于在建项目室内消火栓系统安装工程的施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300-2001 建筑工程施工质量验收统一标准GB50242-2002 建筑给水排水及采暖工程施工质量验收规范二、施工准备1 技术准备1.1 图纸会审完成。

1.2 编制详细的分项施工要点方法及技术交底。

1.3 编制施工进度计划及材料进场计划。

1.4各安装施工单位综合管线的排布图，形成一致意见。

1.5 参照设计图，厂家提供消防设备的基础图。

2 物资准备2.1 管材、管件及设备等规格、型号及性能检测报告应符合国家技术标准或设计要求和公司标准；消防专用设备及附件，应有消防部门认可的生产许可证书及3C认证证书。

2.2所有材料进场时应对品种、规格、外观等进行验收。

2.3管件：卡箍式管件接头和配件应与管道设计工作压力相匹配，且符合CJ-T156-2001的规定。

2.4主要器具和设备必须有完整的安装使用说明书。

2.5阀门安装前，应做强度和严密性试验。

3 作业条件准备3.1 土建主体工程基本完成；配合土建施工进度所做的各项预留孔洞、预埋铁件、预埋套管等的复核工作已经完成。

3.2室内墙体厚度已定或墙面粉刷层已结束；室内明装箱背面腻子等已完工；管井内防水已施工。

3.3 通过管道的室内位置线及地面基准线已检测完毕。

三、施工工艺1 施工工艺流程本工艺流程见下图。

室内消火栓系统安装工艺流程图2 操作要求2.1、套管预留预埋1)、管道穿楼面、屋面及墙体均需设置套管（除住宅户内）。

套管采用钢性套管或塑料套管，结构采用钢性套管，砌体采用塑料套管。

2)、穿墙套管应保证两端与墙面饰面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的套管应高出装饰地面50mm，其它应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵，且端面应光滑；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

室内消火栓系统安装施工技术规范本节适用于民用和一般工业建筑的消火栓系统的管道安装工程。

4.3.1 施工准备１技术准备(1) 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

(2) 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。

(3) 检查预埋件和预留洞是否准确。

(4) 检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。

(5) 要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。

2 材料准备(1) 无缝钢管、焊接钢管、镀锌钢管、钢素复合管等管材。

(2) 配套管件、阀门、法兰、室内消火栓、消火栓箱、水龙带、水枪等。

(3) 螺栓、垫片、石棉橡胶板、橡胶板、塑料板、电焊条、型钢、管卡、生料带、铅油、麻丝等。

3 主要机具(1) 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

(2) 套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。

4 作业条件(1) 设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全。

(2) 设计单位应向施工单位进行技术交底。

(3) 系统组件、管件及其他设备、材料，应能保证正常施工。

(4) 检查管道支架、预留孔洞的位置、尺寸是否正确。

4.3.2 材料质量控制材料质量控制除应符合本标准第3.2节“材料设备管理”的规定外，尚应满足下列要求：1 所有材料使用前应做好产品标识，注明产品名称、规格型号、批号、数量、生产日期和检验代码等，并确保材料具有可追溯性。

2 主要器具和设备必须有完整的安装使用说明书。

在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。

3 消火栓系统管材应根据设计要求选用，一般采用碳素钢管、钢塑复合管或无缝钢管。

4 管材、管件应进行现场外观检查，并应符合下列要求：(1) 表面应无裂纹、缩孔、夹渣、折叠和重皮。

室内消防栓系统安装施工工艺指南前言本指南主要介绍室内消防栓系统的安装施工工艺，以帮助施工团队高效、规范地进行工作。

工艺流程1. 施工前准备- 根据施工图纸，确定消防栓的安装位置和铺设路径，并计算消防栓安装的数量。

- 仔细查看设备规格书和安装说明书，确保所选设备满足要求。

- 购买所需的施工材料和器具，保证品质达标。

2. 布线安装- 将消防栓安装位置与配管线路间隔按照设计要求划分，确定好合适的接头长度。

- 清理管道和连接管道的管口，确保没有杂物和污垢。

- 进行管道铺设和安装，注意管道的水平、垂直和斜率。

同时，安装加强件和支架来增加管道的稳定性。

3. 安装消火栓设备- 安装消火栓、水枪、接头等设备，注意设备的配合和连通性。

- 检查消火栓的启闭是否灵活、密封是否良好。

- 对水枪、接头等管道附件进行紧固，确保不会出现滑动和漏水等情况。

4. 系统调试- 将消防栓系统与供水管道连接，调试消火栓的出水情况、水压和水流量等参数。

- 测试消防栓系统的正常工作状态，并且检查系统中有无泄漏和松动现象。

- 根据调试结果，进行必要的调整、更换和检修。

5. 安全保障- 安装消防栓后，应及时进行安全演练，提高员工的安全意识，保障人身安全。

- 对消防栓的每项技术参数、安全保障措施等内容进行详细记录，并建立台账，定期检查，以保障设备的正常运行。

结论室内消防栓系统是保障日常生产和人身安全的重要设备，其安装和施工必须按照标准进行，确保设备的正常运行和人员安全。

本指南的内容，仅供参考，具体施工中还需根据实际情况进行调整和完善。

室内消火栓系统的安装方案1.消防系统设计在进行室内消火栓系统的安装前，需要进行详细的消防系统设计。

这包括了建筑物的类型、使用面积、人流密度、火灾风险等相关要素的分析，以确定所需的消火栓数量、放置位置、管道布局等。

2.消火栓数量和位置根据建筑物的规模和消防需求，确定合适的消火栓数量和放置位置。

一般来说，室内消火栓应当按照每1500平方米或每个楼层设置一个消火栓，并且消防设备应该均匀分布在建筑物内以确保全面覆盖。

3.消火栓管道布局消火栓系统的管道布局应该合理、清晰，并符合相关消防标准。

主要包括从消火栓引水管道、主干管道、分支管道和喷头之间的连接。

4.消火栓设备选型选择适合的消火栓设备，并确保其符合相关标准和规范。

消火栓设备包括消火栓、消防水带、喷头等。

消火栓和喷头应该具有良好的承压性能，以确保在火灾发生时能够正常供应灭火水源。

5.管道材料选择消火栓系统的管道材料应该选择抗腐蚀、抗压强度高的材料，如钢管。

管道的连接应该采用可靠的接头，确保管道系统的密封性和稳定性。

6.简化操作为了在火灾时能够快速、准确地操作消火栓系统，可以考虑设置简化操作的控制器和报警装置。

消防控制室应当设置在容易观察和操作的位置，保障消防人员能够及时掌握火灾信息并采取有效的灭火措施。

7.系统检测和维护在完成室内消火栓系统的安装后，应进行系统的检测和调试，确保其各项功能正常可靠。

定期维护检查消火栓系统，包括常规检修、消防设备保养和演练操作。

定期检查消火栓的工作压力、水量和供水情况，确保其正常运行。

8.宣传教育除了安装消火栓系统外，宣传教育也是至关重要的一部分。

建立有效的宣传教育机制，提高人们的消防意识和自救能力，使其了解消火栓系统的使用方法和注意事项，提高人员在火灾发生时的应急反应能力。

以上是室内消火栓系统的安装方案的基本内容。

当然，具体的安装方案还需要根据建筑物的情况和消防需求进行具体的设计和调整，以确保消火栓系统能够在火灾发生时发挥最佳的灭火效果。
