2013年机床电气控制试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
机床电气控制习题库项目一一、填空题1、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。
2、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
3. 继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4、速度继电器主要用作_____反接制动_______控制。
5、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件与其相互联接，用国家规定的_文字__、_符号和图形表示出来。
这种图就是电气控制系统图。
电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。
6、机床中最常见的降压起动方法有Y-转换、_定子绕组串电阻__和自耦变压器〔补偿器〕降压起动三种。
8、机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。
11、时间继电器是指__用来实现触点延时接通或延时断开的控制________的电器。
3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
5、熔断器主要作为电路的短路或严重过载保护元件。
6 、触头的接触形式有：点接触、线接触、面接触。
7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护与弱磁保护等。
1、热继电器是一种保护用继电器，主要用作三相电动机的过载保护和断相保护。
使用中发热元件应串联在主电路中，常闭触点应串联在控制电路中。
机床电气控制技术试题及答案一、填空题：1、电器按动作性质分为手动和自动电器。
2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。
3、电流继电器的励磁线圈应串接于被测量电路。
4、中间继电器具有触点对数多，容量小的特点。
5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。
6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。
8. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。
9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。
而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。
10. 交流接触器从结构上看是由触头系统、触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
二、选择题1. 在低压电器中，用于短路保护的电器是（ B ）。
A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。
A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。
A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（ D ）。
A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（ C ）（A）不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。

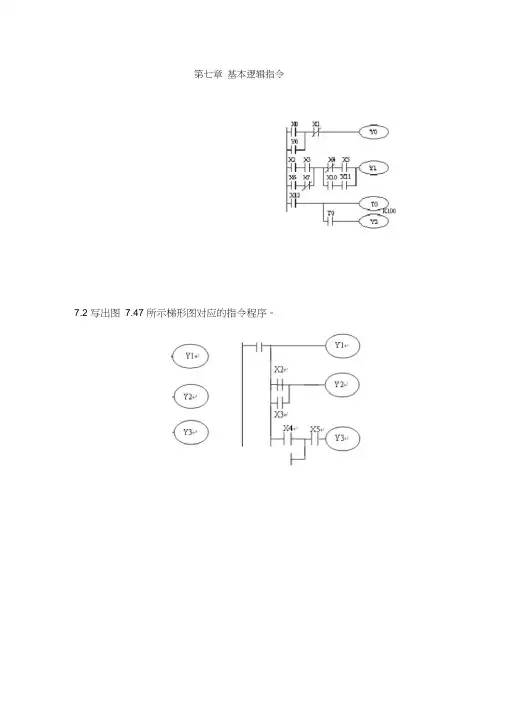

第七章基本逻辑指令7.2 写出图7.47 所示梯形图对应的指令程序。
?・3根Jg 下列指今程序画出对应的棉形图。
a7.4 |与出图二轩所示梯形图对应的指令程序」叛指令器件号♦指令 器件号〜0 LD x» 10 LD1MC N211OUTY3uSPMlOOt-14 LD5 .OUT .. ..Y1--6 LD X3卩7 sauLja"8XI35图二49所示的梯形图是否可以直接编程？绘出改进后的等效梯形图，并与 岀指令程序。
a 7.49习题？・5§PAND 4 AND 畑 5 OUT Y1 卩 +&LD XI 』^7 AND 处8 OR X3“9 AND 曲 10 OUT Y2Q7.7 如图7.51 所示，要求按下起动按钮后能依次完成下列动作：(1) 运动部件A从1到2；(2) 接着B从3到4；(3) 接着A从2回到1；(4) 接着B 从 4 回到3；试画出I ／O分配图和梯形图。
并写出程序7.8 如图 7.52 所示，有三条传送带按顺序启动（ A → B → C ），逆序停止（ C → B → A ），试画出梯形图，写出程序。
步序指令 器件号 步序 指令 器件号 步序 指令 器件号 0 LD X0 10 LD Y0 19 ANI T2 1 OR X1 11 ANI X0 20 OUT Y1 2 ANI T312 OUT T2 21 LD T1 3 OUT Y0SP K100 22 OR Y2 4OUT T0 14OUT T3 23 AND X0SP K100SP K200 24 OUTY27OUT T1 17 LD T0 25ENDSPK20018ORY17.9 设计一个抢答器，如图7.53 所示，有 4 个答题人。
出题人提出问题，答题人按动抢答按钮，只有最先抢答的人输出。
出题人按复位按钮，引出下一个问题。
试画出梯形图。
开设系部：数控技术系课程：《数控机床电气控制》一，填空题 81第一章1．按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。
章节： 1.4题型：填空题难度系数：3答案：红色绿色2．当电路正常工作时，熔断器熔体允许长期通过 1.2倍的额定电流而不熔断。
当电路发生_______或＿＿＿＿时，熔体熔断切断电路。
章节： 1.3题型：填空题难度系数：3答案：短路严重过载3．电磁式继电器按照励磁线圈电流的种类可分为和。
章节： 1.2题型：填空题难度系数：3答案：直流继电器交流继电器4．电磁铁的种类按电流性质分和。
章节： 1.5题型：填空题难度系数：4答案：直流交流5．选择接触器时应从其工作条件出发，控制交流负载应选用_________；控制直流负载则选用__________。
章节： 1.1题型：填空题难度系数：3答案：交流接触器直流接触器6．中间继电器的作用是将一个输入信号__________输出信号或将信号_____________。
章节： 1.2题型：填空题难度系数：4答案：转换放大7．电器按动作原理分为和。
章节： 1.1题型：填空题难度系数：4答案：手动电器自动电器8．接触器选用时，其主触点额定工作电压应____或____负载电路电压。
章节： 1.1题型：填空题难度系数：5答案：大于等于9．接触器重要组成部分有、、灭弧装置，具有控制和保护作用。
章节： 1.1题型：填空题难度系数：4答案：电磁结构触点系统10．空气阻尼式时间继电器重要由、和触点系统三部分。
题型：填空题难度系数：4答案：电磁系统延时机构11．热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
章节： 1.2题型：填空题难度系数：3答案：长期过载短路12．热继电器是运用来切断电路的一种保护电器，它用作电动机的长期过载保护，不宜作为保护。
章节： 1.2题型：填空题难度系数：4答案：热敏元件短路13．熔断器用于各种电气电路中和保护。
第3章机床电气控制习题答案1.填空题1）车床的主运动是（工件的旋转）运动，它是由主轴通过卡盘或顶尖带动（工件旋转）。
主轴一般只要（单方向）的旋转运动，只有在车螺纹时才需要用反转来退刀。
CA6140用操纵手柄通过（摩擦离合器）来改变主轴的旋转方向。
（进给运动）是溜板带动刀具作纵向或横向的直线移动，也就是使切削能连续进行下去的运动2）车床CA6140控制电路的供电电压是（127）V，照明电路采用（36）V安全交流电压，信号回路采用（6.3）V的交流电压，均由（控制变压器二次侧）提供。
3）卧轴矩台平面磨床的主运动是（砂轮的旋转运动），进给运动有垂直进给，即（滑座在立柱上的上下运动）；横向进给，即（砂轮箱在滑座上的水平运动）；纵向进给，即（工作台沿床身的往复运动）。
工作台每完成一次往复运动时，砂轮箱便作一次间断性的（横向进给）；当加工完整个平面后，砂轮箱作一次间断性（垂直进给）。
4）电磁吸盘文字符号是（YH）。
5）插头插座的文字符号是（X）。
6）电磁吸盘由转换开关SA1控制，SA1有（“励磁”、“断电”和“退磁”）三个位置。
7）Z3040摇臂钻床在钻削加工时，（主轴带动钻头的旋转运动）为主运动；进给运动是（主轴的纵向进给）；（辅助）运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。
8）电磁阀文字符号是（YV）。
9）X62W卧式万能铣床为了减少负载波动对铣刀转速的影响，使铣削平稳一些，铣床的主轴上装有（飞轮），使得主轴传动系统的惯性较大，为了缩短停车时间，主轴采用（电气制动）停车。
10）X62W卧式万能铣床为保证变速时，齿轮顺利地啮合好，要求变速时主轴电动机进行（冲动控制），即变速时电动机通过点动控制稍微转动一下。
11）X62W卧式万能铣床固定在工作台上的工件可作（上下、左右、前后）六个方向的移动，各个运动部件在六个方向上的运动由（同一台进给电动机通过正反转进行）拖动，在同一时间内，只允许（一个）方向上的运动。
第3章机床电气控制习题答案1.填空题1）车床的主运动是（工件的旋转）运动，它是由主轴通过卡盘或顶尖带动（工件旋转）。
主轴一般只要（单方向）的旋转运动，只有在车螺纹时才需要用反转来退刀。
CA6140用操纵手柄通过（摩擦离合器）来改变主轴的旋转方向。
（进给运动）是溜板带动刀具作纵向或横向的直线移动，也就是使切削能连续进行下去的运动2）车床CA6140控制电路的供电电压是（127）V，照明电路采用（36）V安全交流电压，信号回路采用（6.3）V的交流电压，均由（控制变压器二次侧）提供。
3）卧轴矩台平面磨床的主运动是（砂轮的旋转运动），进给运动有垂直进给，即（滑座在立柱上的上下运动）；横向进给，即（砂轮箱在滑座上的水平运动）；纵向进给，即（工作台沿床身的往复运动）。
工作台每完成一次往复运动时，砂轮箱便作一次间断性的（横向进给）；当加工完整个平面后，砂轮箱作一次间断性（垂直进给）。
4）电磁吸盘文字符号是（YH）。
5）插头插座的文字符号是（X）。
6）电磁吸盘由转换开关SA1控制，SA1有（“励磁”、“断电”和“退磁”）三个位置。
7）Z3040摇臂钻床在钻削加工时，（主轴带动钻头的旋转运动）为主运动；进给运动是（主轴的纵向进给）；（辅助）运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。
8）电磁阀文字符号是（YV）。
9）X62W卧式万能铣床为了减少负载波动对铣刀转速的影响，使铣削平稳一些，铣床的主轴上装有（飞轮），使得主轴传动系统的惯性较大，为了缩短停车时间，主轴采用（电气制动）停车。
10）X62W卧式万能铣床为保证变速时，齿轮顺利地啮合好，要求变速时主轴电动机进行（冲动控制），即变速时电动机通过点动控制稍微转动一下。
11）X62W卧式万能铣床固定在工作台上的工件可作（上下、左右、前后）六个方向的移动，各个运动部件在六个方向上的运动由（同一台进给电动机通过正反转进行）拖动，在同一时间内，只允许（一个）方向上的运动。
机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。
2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。
3、电流继电器的励磁线圈应串接于被测量电路。
4、中间继电器具有触点对数多，容量小的特点。
5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。
6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。
8.中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。
9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。
而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。
10. 交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
二、选择题1. 在低压电器中，用于短路保护的电器是（ B ）。
A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。
A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。
A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（ D ）。
A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（ C ） （A）不频繁地接通或断开电路 （B）频繁地接通或断开电路，但不具备任何保护功能。
机床电气控制（第三版）习题册答案第一章三相异步电动机基本控制线路§1—1电气控制系统图识读一、填空题1．电源电动机控制系统传动机构2．电源电路主电路辅助电路3．水平上下相线正极负极水平4．熔断器接触器的主触点热继电器的热元件电动机工作电流左垂直于5．控制电路指示电路照明电路较小56．两垂直右下上7．小黑圆点不画小黑圆点二、判断题1．× 2．× 3．× 4．√5．√6．√三、选择题1．B2．C3．C4． A5． A四、简答题1．答：电气原理图是根据生产机械运动形式对电气控制系统的要求，采用国家规定的电气图形符号和文字符号，按照电气设备和电器的工作顺序，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。
它能充分表达电气设备和电器的用途、作用和工作原理，是电气线路安装、调试和维修的理论依据。
2．答：接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和连接方式，而不明显表示电气动作原理。
3．答：1§1—2电动机单向运行控制一、填空题1.交流 1200V 及以下直流 1500V 及2．闸刀开关转换开关低压断路器QS QS QF3.手控电器自控电器；控制电器保护电器4．短路过载失压5．电磁式电磁力反向弹簧力电磁系统触点系统灭弧装置6．线圈铁心衔铁电磁线圈衔铁动触点7.短路保护串接8.短时接通或分断小电流电路5A9.热保护反时限保护主电路控制电路10.欠压失压11．先后顺序主电路控制电路12．主触点13．串接并联常开辅助触点14．两地多地并联串联15.外界输入信号16.保护接零二、判断题1．× 2．√ 3．× 4．√ 5．× 6．√ 7．√ 8．√ 9．×10．× 11．√ 12．√ 13．×14．√ 15．× 16．√ 17．× 18．√ 19．√三、选择题1．B 2．B 3．C 4．B 5．A 6．A 7．A 8．B 9. A 10．C 11．B12．A2四、简答题1．答案略。

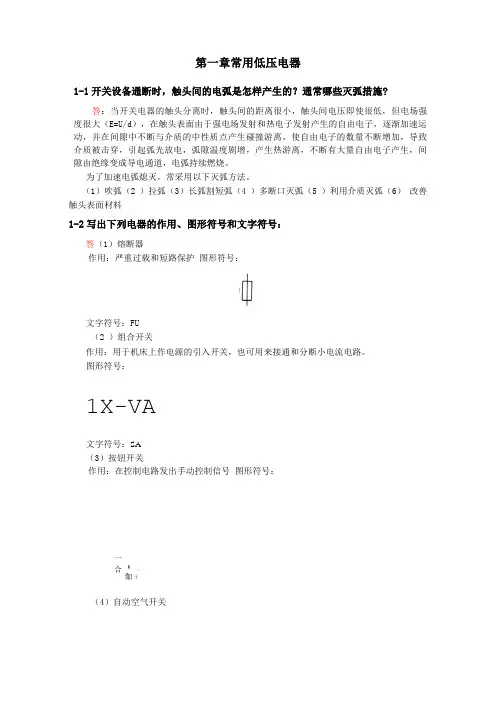

第一章常用低压电器1-1开关设备通断时，触头间的电弧是怎样产生的？通常哪些灭弧措施?答：当开关电器的触头分离时，触头间的距离很小，触头间电压即使很低，但电场强 度很大（E=U/d ），在触头表面由于强电场发射和热电子发射产生的自由电子，逐渐加速运 动，并在间隙中不断与介质的中性质点产生碰撞游离，使自由电子的数量不断增加，导致 介质被击穿，引起弧光放电，弧隙温度剧增，产生热游离，不断有大量自由电子产生，间 隙由绝缘变成导电通道，电弧持续燃烧。
为了加速电弧熄灭，常采用以下灭弧方法。
（1）吹弧（2 ）拉弧（3）长弧割短弧（4 ）多断口灭弧（5 ）利用介质灭弧（6）改善触头表面材料1-2写出下列电器的作用、图形符号和文字符号：答（1）熔断器作用：严重过载和短路保护 图形符号：文字符号：FU（2 ）组合开关作用：用于机床上作电源的引入开关，也可用来接通和分断小电流电路。
图形符号：1X-VA文字符号：SA（3）按钮开关作用：在控制电路发出手动控制信号 图形符号：（4）自动空气开关一rffi-伽 一合 ——4—复作用：在电路正常工作条件下作为线路的不频繁接通和分断用，并在电路发生过载、 短路及失压时能自动分断电路。
图形符号：文字符号:QF(5) 交流接触器作用：远距离频繁接通或断开交直流主电路及大容量控制电路。
图形符号：线线圈主主触点常开辅常闭辅辅助蝴助|触触点文字符号：KM(6 )热继电器作用：主要用于电动机的过载保护、断相保护、电流不平衡运行的保护，图形符号：热元件 常闭触点文字符号：FR(7)时间继电器作用：按照所需时间间隔，接通或断开被控制的电路 图形符号：文字符号：KT(8 )速度继电器KM KMKM(a) (b) (c) (d) (e) ⑴ (g) (h)(a)线圈一般符号(b)通电延时线圈(c)断电延时线圈(d)通电延时闭合动合(常开)触点(e)通电延时断开动断(常闭)触点(f )断点延时断开动合(常开)触点(g )断点延时闭合动断(常闭)触点(h )瞬动触点作用：以旋转的速度信号的快慢为指令信号，与接触器配合实现对电动机的反接制动。
