压铸缺陷产生原因及解决方案

压铸产品铸造缺陷产生原因及处理办法1、表面铸造缺陷1.2、气泡(1)特征：铸件表面有米粒大小隆起的表皮下形成的空洞。

(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇道开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长；⑦减少脱模剂用量，尽量少用油脂脱模剂。

1.3、裂纹(1)特征①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂纹开裂处金属没被氧化；③热裂纹开裂处金属已被氧化。

(2)产生原因①合金中有害杂质的含量过高，降低了合金的塑性；②模具，特别是模腔整体温度太低；③铸件壁厚、薄存有剧烈变化之处，收缩受阻，尖角部位形成应力；④留模时间过长，应力大；⑤顶出时受力不均匀。

(3)处理方法：①正确控制合金成分，②改变铸件结构，加大圆角，改变出模斜度，减少壁厚差；③变更或增加顶出位置，使顶出受力均匀；④缩短开模及抽芯时间；⑤提高模温，保持模具热平衡。

1.6、冷隔(1)特征：压铸件表面有明显的、不规则的、下陷线性纹路(有穿透与不穿透2种)形状细小而狭长，有的交接边缘光滑，在外力作用下有发展的可能。

(2)产生原因①两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属结合力很薄弱；②浇注温度或压铸模温度偏低；③选择合金不当，流动性差；④浇道位置不对或流路过长；⑤充填速度低，压射比压低。

(3)处理方法①适当提高浇注温度和模具温度；②提高压射比压，缩短充填时间；③提高压射速度，同时加大内浇道截面积；④改善排气、填充条件；⑤正确选用合金，提高合金流动性。

常见压铸件缺陷解决方法
压铸是一种常见的金属零件生产方法，其中常见的缺陷包括气孔、气泡、冷隔、热裂、热蚀等。

下面是一些常见压铸件缺陷的解决方法。

1.气孔：气孔是压铸件常见的缺陷，主要由于铸件内部的空气未能完
全排出导致。

解决方法包括增加铸件设计中的浇口和通气孔，增加浇注压
力和速度，增加模具的散热能力，增加浇注温度，减小合金的含气量等。

2.气泡：气泡是指由铸件中的气体引起的表面或内部的空洞。

解决方
法包括优化模具设计，提高浇注速度和压力，使用合适的合金成分，减小
金属液中的气体含量等。

3.冷隔：冷隔是铸件中金属流动不畅导致的缺陷，主要表现为局部充
填不良或填充不均匀。

解决方法包括优化模具设计，增加浇注温度和压力，增加金属液的流动性，提高模具的加热温度等。

4.热裂：热裂是因为压铸件在冷却过程中产生的内应力超过材料的强
度而导致的裂纹。

解决方法包括优化模具设计，控制浇注温度和速度，采
用合适的冷却方式，控制模具的冷却速率等。

5.热蚀：热蚀是因为金属在高温下与模具相互反应而导致的表面缺陷。

解决方法包括优化模具设计，合理控制浇注温度和压力，增加模具涂层的
抗热蚀性能，减小模具与铸件的接触面积等。

除了以上常见的缺陷，压铸件还可能出现其他一些问题，比如尺寸偏差、变形等。

解决这些问题的方法包括优化模具结构，调整压铸工艺参数，控制压铸机的力和速度，使用合适的合金材料等。

总的来说，解决压铸件缺陷的方法需要综合考虑材料、模具设计、工艺参数等多个因素，通过不断的实验和改进来提高铸件的质量。

压铸件常见缺陷及解决办法
1、尖角缺陷：表现为在压铸件的边缘和表面出现尖利的角，其
原因是模具的固定不牢，模具合模前没有铂精加光等操作，模具和表
面间的空隙较大，导致铸件连续流和溅射的金属物料的冷凝无法完全
填充到模具内。

解决办法是在压铸件的模具制作中要注意模具的固定，还要在合模前进行铂精加光，使模具缝隙尽量控制在最小。

2、翘曲缺陷：表现为铸件胚体过大或模具设计不当，导致部分
孔表面被填充的金属物料过度凝固后发生变形。

解决办法是提高铸件
的成型质量，在模具设计时应注意做到模具中高低正常，同时要增加
相应的引流装置，降低铸件表面在压铸过程中的温度，减少物料凝固
时间。

3、凹槽缺陷：表现为压铸件内壁或内孔出现浅深不均、粗糙凹槽，一般出现在内壁与模穴孔面间，其原因是模具合模时并未完全排
除空气，另外铸件内孔口位、形喉与内壁模穴间距过大，空气中的熔
融物料的细沙子难以充分清除也会导致此缺陷的产生。

解决办法是采
取真空压铸成型，即采用真空室和真空阀将空气真空，以消除空气；
另外应改变合模方式和模具设计，减少内孔口位与形喉与内壁模穴间距。

常见压铸件缺陷及解决方法常见的压铸件缺陷包括疏松、气孔、烧结、裂纹、砂眼等。

下面将对这些缺陷进行逐一解释，并提供相应的解决方法。

1.疏松：疏松是由于熔融金属凝固时形成的气体或未熔化的固体杂质在压铸件内部形成气孔而导致的。

疏松不仅会降低压铸件的强度和硬度，还会引起气门席位不密封、变形等问题。

解决方法包括合理选择冷料铸造工艺、提高铸型制备技术、优化压铸工艺参数等。

2.气孔：气孔是由于熔金属在充型过程中，未排出液态金属中的气体而形成的。

气孔通常呈现为孔洞状，会严重影响压铸件的表面质量和机械性能。

解决方法包括改善金属液的质量、提高模具排气性能、优化压铸工艺参数、采用真空压铸等。

3.烧结：烧结是指在压铸过程中，由于金属在高温高压条件下与模具接触过久而发生的表面热蚀伤。

烧结会引起表面孔洞、氧化和金属元素丢失等问题。

解决方法包括使用合适的模具材料、降低模具温度、缩短冷却时间等。

4.裂纹：压铸件中的裂纹可以是细小的微裂纹，也可以是较大的结构性裂纹。

裂纹会导致压铸件的破坏、漏气和泄漏等问题。

解决方法包括增加浇注系统的冷却时间、提高模具的强度和刚度、优化压铸工艺参数等。

5.砂眼：砂眼是因为铸件表面存在颗粒状材料，如砂粒等而形成的凹陷或凸起。

砂眼会影响压铸件的美观性和表面质量。

解决方法包括优化型腔冷却系统、提高浇注系统的冷却时间、改善铸型制备工艺等。

总的来说，要解决常见的压铸件缺陷，需要从改善熔融金属的质量、优化模具设计和制备工艺、调整压铸工艺参数等多个方面入手。

此外，还需要采用适当的检测手段，如金相分析、X射线检测、超声波检测等，对压铸件进行质量检验，及时排除可能存在的缺陷。

产生原因分析判断及解决办法1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。

1、产品发黑，伴有流痕。

适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。

改进浇注系统，改善内浇口的填充方向。

另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。

更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。

提高压射速度，6、铸件整体压不实。

提高比压（尽量不采用）。

缺陷1 ---- 冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。

其他名称：冷接（对接）缺陷2 ---- 擦伤其他名称：拉伤、拉痕、粘模伤痕缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。

产生原因 分析判断及解决办法 1、型芯、型壁的铸造斜度太小或出现倒斜度； 2、型芯、型壁有压痕； 3、合金粘附模具；4、铸件顶出偏斜，或型芯轴线偏斜；5、型壁表面粗糙；6、涂料常喷涂不到；7、铝合金中含铁量低于0.6%； 8、合金浇注温度高或模具温度太高；9、浇注系统不正确， 直接冲击型壁或型芯 ； 10、填充速度太高；11、型腔表面未氮化。

1、产品一般拉出亮痕，不起毛。

修正模具，保证制造斜度； 2、产生拉毛甚至拉裂。

打光压痕、更换型芯或焊补型壁； 3、拉伤起毛。

抛光模具； 4、单边大面积拉伤，顶出时有异声修正模具结构； 5、拉伤为细条状，多条。

打磨抛光表面； 6、模具表面过热，均匀粘铝。

涂料用量薄而均匀，不能漏喷涂料； 7、型腔表面粘附铝合金。

适当增加含铁量至0.6~0.8%；8、型腔表面粘附铝合金，尤其是内浇口附近。

压铸件常见缺陷产生原因及防治措施汇总一、压铸件表面有花纹，并有金属流痕迹产生原因：1、通往铸件进口处流道太浅。

2、压射比压太大，致使金属流速过高，引起金属液的飞溅。

调整方法：1、加深浇口流道。

2、减少压射比压。

二、铸件表面有细小的凸瘤产生原因：1、表面粗糙。

2、型腔内表面有划痕或凹坑、裂纹产生。

调整方法：1、抛光型腔。

2、更换型腔或修补。

三、压铸件表面有推杆印痕，表面不光洁，粗糙产生原因：1、推件杆(顶杆)太长;2、型腔表面粗糙，或有杂物。

调整方法：1、调整推件杆长度。

2、抛光型腔，清除杂物及油污。

四、铸件表面有裂纹或局部变形产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。

3、铸件壁太薄，收缩后变形。

调整方法：1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。

2、调整及重新安装推杆固定板。

五、压铸件表面有气孔产生原因：1、润滑剂太多。

2、排气孔被堵死，气孔排不出来。

调整方法：1、合理使用润滑剂。

2、增设及修复排气孔，使其排气通畅。

六、压铸件表面有缩孔产生原因：压铸件工艺性不合理，壁厚薄变化太大。

金属液温度太高。

调整方法：1、在壁厚的地方，增加工艺孔，使之薄厚均匀。

2、降低金属液温度。

七、压铸件外轮廓不清晰，成不了形，局部欠料产生原因：1、压铸机压力不够，压射比压太低。

2、进料口厚度太大;3、浇口位置不正确，使金属发生正面冲击。

调整方法：1、更换压铸比压大的压铸机; 2、减小进料口流道厚度;3、改变浇口位置，防止对铸件正面冲击。

八、压铸件部分未成形，型腔充不满产生原因：1、压铸模温度太低;2、金属液温度低;3、压机压力太小，4、金属液不足，压射速度太高;5、空气排不出来。

调整方法：1、2、提高压铸模，金属液温度;3、更换大压力压铸机。

4、加足够的金属液，减小压射速度，加大进料口厚度。

九、压铸件锐角处充填不满产生原因：1、内浇口进口太大;2、压铸机压力过小;3、锐角处通气不好，有空气排不出来。

压铸不良原因与措施压铸是一种常见的金属加工方法，用于制造各种各样的金属零件。

然而，在压铸过程中常常会出现一些不良情况，导致产品质量下降或无法使用。

以下是一些常见的压铸不良原因及相应的措施。

1.缩孔（针眼）原因：高温熔融金属凝固时，金属液缩小所形成的孔洞。

措施：-控制材料的熔点和凝固温度，避免温度过高。

-提高注入压力和速度，确保金属充实完全。

-控制铸造工艺参数，如浇注温度、压力和速度，减少气体夹杂物。

2.气孔原因：熔融金属中混入空气或水分，冷凝成孔洞。

措施：-净化材料，确保金属液没有杂质。

-增加浇注温度，减少金属和气体冷凝。

-提高注入速度，使气体远离金属液。

3.热裂纹原因：金属在凝固过程中，由于残余应力、金属浓缩和组织缺陷等原因引起的开裂。

措施：-优化铸造工艺，减少或消除金属残余应力。

-控制金属的凝固速度，避免快速凝固造成应力集中。

-添加合适的合金元素，改善金属组织结构。

4.狭长缺陷原因：熔融金属填充模腔的过程中，金属液流动不均匀，形成局部过渡缩小的缺陷。

措施：-设计合理的铸造模具，确保金属液能够均匀填充模腔。

-调整铸造工艺参数，如入口和出口位置、浇注温度和速度，改善金属液流动状态。

-使用合适的流道和浇口设计，使金属流动更加均匀。

5.长气孔原因：金属液注入模腔的过程中，气体无法顺利排出，形成长而突出的孔。

措施：-增大出口尺寸，提高气体排出的通道。

-调整浇注顺序，避免气泡在金属液中积聚。

-使用适当的排气装置，确保顺畅排出气体。

6.表面不良原因：压铸件表面出现裂纹、气孔、疤痕等缺陷。

措施：-增加模具的冷却系统，提高金属液凝固速度。

-优化模具表面处理，减少摩擦和热传导。

-控制铸造工艺参数，如浇注温度和速度，减少金属液与模具的接触时间。

总之，压铸不良的原因和措施是多种多样的，需要根据不同情况采取相应的措施。

通过优化材料、设计模具、调整工艺参数等方法，可以有效地减少压铸不良，提高产品质量。

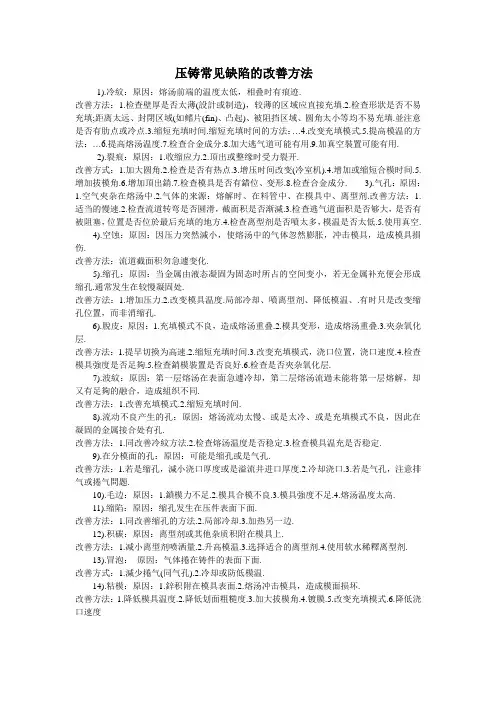

压铸常见缺陷的改善方法1).冷紋：原因：熔汤前端的温度太低，相叠时有痕迹.改善方法：1.检查壁厚是否太薄(設計或制造)，较薄的区域应直接充填.2.检查形狀是否不易充填;距离太远、封閉区域(如鳍片(fin)、凸起)、被阻挡区域、圆角太小等均不易充填.並注意是否有肋点或冷点.3.缩短充填时间.缩短充填时间的方法：…4.改变充填模式.5.提高模温的方法：…6.提高熔汤温度.7.检查合金成分.8.加大逃气道可能有用.9.加真空裝置可能有用.2).裂痕：原因：1.收缩应力.2.頂出或整缘时受力裂开.改善方式：1.加大圆角.2.检查是否有热点.3.增压时间改变(冷室机).4.增加或缩短合模时间.5.增加拔模角.6.增加頂出銷.7.检查模具是否有錯位、变形.8.检查合金成分.3).气孔：原因：1.空气夾杂在熔汤中.2.气体的来源：熔解时、在料管中、在模具中、离型剂.改善方法：1.适当的慢速.2.检查流道转弯是否圆滑，截面积是否渐減.3.检查逃气道面积是否够大，是否有被阻塞，位置是否位於最后充填的地方.4.检查离型剂是否噴太多，模温是否太低.5.使用真空.4).空蚀：原因：因压力突然減小，使熔汤中的气体忽然膨胀，冲击模具，造成模具損伤.改善方法：流道截面积勿急遽变化.5).缩孔：原因：当金属由液态凝固为固态时所占的空间变小，若无金属补充便会形成缩孔.通常发生在较慢凝固处.改善方法：1.增加压力.2.改变模具温度.局部冷却、噴离型剂、降低模温、.有时只是改变缩孔位置，而非消缩孔.6).脫皮：原因：1.充填模式不良，造成熔汤重叠.2.模具变形，造成熔汤重叠.3.夾杂氧化层.改善方法：1.提早切換为高速.2.缩短充填时间.3.改变充填模式，浇口位置，浇口速度.4.检查模具強度是否足夠.5.检查銷模裝置是否良好.6.检查是否夾杂氧化层.7).波紋：原因：第一层熔汤在表面急遽冷却，第二层熔汤流過未能将第一层熔解，却又有足夠的融合，造成組织不同.改善方法：1.改善充填模式.2.缩短充填时间.8).流动不良产生的孔：原因：熔汤流动太慢、或是太冷、或是充填模式不良，因此在凝固的金属接合处有孔.改善方法：1.同改善冷紋方法.2.检查熔汤温度是否稳定.3.检查模具温充是否稳定.9).在分模面的孔：原因：可能是缩孔或是气孔.改善方法：1.若是缩孔，減小浇口厚度或是溢流井进口厚度.2.冷却浇口.3.若是气孔，注意排气或捲气問题.10).毛边：原因：1.鎖模力不足.2.模具合模不良.3.模具強度不足.4.熔汤温度太高.11).缩陷：原因：缩孔发生在压件表面下面.改善方法：1.同改善缩孔的方法.2.局部冷却.3.加热另一边.12).积碳：原因：离型剂或其他杂质积附在模具上.改善方法：1.减小离型剂喷洒量.2.升高模温.3.选择适合的离型剂.4.使用软水稀釋离型剂.13).冒泡：原因：气体捲在铸件的表面下面.改善方式：1.減少捲气(同气孔).2.冷却或防低模温.14).粘模：原因：1.鋅积附在模具表面.2.熔汤冲击模具，造成模面损坏.改善方法：1.降低模具温度.2.降低划面粗糙度.3.加大拔模角.4.镀膜.5.改变充填模式.6.降低浇口速度。

压铸件铸造缺陷不良改善对策缺陷名称特征产生原因防止方法拉伤沿开模方向铸件表面呈现条状的拉伤痕迹，有一定深度，严重时为一面状伤痕。

另一种是金属液与模具产生焊合、粘附而拉伤，以致铸件表面多肉或缺肉。

1、型腔表面有损伤2、出模方向斜度太小或倒斜3、顶出时偏斜4、浇注温度过高或过低，模温过高导致合金液产生粘附5、脱模剂使用效果不好6、铝合金成分含铁量低于0.6%7、冷却时间过长或过短1、修理模具表面损伤处，修正斜度，600细油石顺磨提高光洁度2、调整或更换顶杆，使顶出力平衡3、更换离型剂4、调整合金含铁量5、控制合适的浇注温度，控制模具温度6、修改内浇口，避免直冲型芯型壁或对型芯表面进行特殊处理气泡铸件表面有米粒大小的隆起表皮下形成的空洞1、合金液在压室充满度过低，易产生卷气，压射速度过高2、模具排气不良3、溶液未除气，熔炼温度过高4、模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来5、脱模剂太多6、内浇口开设不良，充填方向不顺1、提高金属液充满度2、降低第一阶段压射速度，改变低速与高速压射切换点3、降低模温4、增设排气槽、溢流槽、充分排气5、调整熔炼工艺，进行除气处理6、留模时间延长7、减少脱模剂用量裂纹 1. 铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势2. 冷裂－开裂处金属没有被氧化3. 热裂－开裂处金属已经被氧化 1. 合金中含铁量过高或硅含量过低2. 合金中有害杂质的含量过高，降低了合金的可塑性3. 铝硅合金：铝硅铜合金含锌或含铜量过高；铝镁合金中含镁量过多4. 模具：特别是型芯温度太低5. 铸件壁存有剧烈变之处，收缩受阻，尖角位形成应力6. 留模时间过长，应力大7. 顶出时受力不均匀 1. 正确控制合金成分，在某种情况下可在合金中加纯铝锭以降低合金中含镁量；或在合金中加铝硅中间合金以提高硅含量2. 改变铸件结构，加大圆角，加大出模斜度，减少壁厚差3. 变更或增加顶出位置，使顶出受力均匀4. 缩短开模及抽芯时间5. 提高模温，保持模温稳定变形 1. 铸件几何形状与图纸不符2. 整体变形或局部变形 1. 铸件结构设计不良，引起不均匀收缩2. 开模过早，铸件刚性不够3. 顶杆设置不当，顶出时受力不均匀4. 切除浇口方法不当5. 由于模具表面粗糙造成举报阻力大而引起顶出时变形 1. 改进铸件结构2. 调整开模时间3. 合理设置顶杆位置及数量4. 选择合适的切除浇口方法5. 加强模具型腔表面抛光，减少托模阻力流痕、花纹 1. 铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属体颜色不一样的无方向性的纹路，无发展趋势 1. 首先进入型腔的金属液形成一个极薄的而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹2. 模温过低，模温不均匀3. 内浇道截面积过小及位置不当产生喷溅4. 作用于金属液的压力不足5. 花纹：涂料用量过多 1. 提高金属液温度2. 提高模温3. 调整内浇道截面积或位置4. 调整充填速度及压力5. 选用合适的涂料及调整用量冷隔 1. 铸件表面有明显的、不规则的、下陷线性纹路（有穿透与不穿透两种）形状细小而狭长，有的交接边缘光滑，在外力作用下有发展的可能 1. 两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属流结合力很薄弱2. 浇注温度或压铸模温度偏低3. 选择合金不当，流动性差4. 浇道位置不对或流路过长5. 充填速度低6. 压射比压低 1. 适当提高浇注温度和模具温度2. 提高压射比压，缩短充填时间3. 提高压射速度，同时加大内浇口截面积4. 改善排气、充填条件5. 正确选用合金，提高合金流动性变色、斑点 1. 铸件表面呈现出不同的颜色及斑点 1. 不合适的脱模剂2. 脱模剂用量过多，局部堆积3. 含有石墨的润滑剂中的石墨落入铸件表层4. 模温过低，金属液温度过低导致不规则的凝固引起 1. 更换优质脱模剂2. 严格喷涂量及喷涂操作3. 控制模温4. 控制金属液温度网状毛翅 1. 压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸 1. 压铸模型腔表面龟裂2. 压铸模材质不当或热处理工艺不正确3. 压铸模冷热温差变化大4. 浇注温度过高5. 压铸模预热不足6. 型腔表面粗糙 1. 正确选用压铸模材料及热处理工艺2. 浇注温度不易过高，尤其是高熔点合金3. 模具预热要充分4. 压铸模要定期或压铸一定次数后退火，消除内应力5. 打磨成型部分表面，减少表面粗糙度6. 合理选择模具冷却方法凹陷1、铸件平滑表面上出现凹陷部位 1. 铸件壁厚相差太大，凹陷多产生在厚壁处2. 模具局部过热，过热部分凝固慢3. 压射比压低4. 由憋气引起型腔气体排不出，被压缩在型腔表面与金属液界面之间 2. 铸件壁厚设计尽量3. 模具局部领却调整4. 提高压射比压5. 改善型腔排气条件欠铸（缺料）1、铸件表面有浇不足部位1、流动性差原因：1) 合金液吸气、氧化夹杂物，含铁量高，使其质量差而降低流动性2) 浇注温度低或模温低2、充填条件不良：1) 比压过低2) 卷入气体过多，型腔的背压变高，充型受阻3、操作不良，喷涂料过度，涂料堆积，气体挥发不掉1、提高合金液质量2、提高浇注温度或模具温度3、提高比压、充填速度4、改善浇注系统金属液的导流方式，在欠铸部位加开溢流槽、排气槽5、检查压铸机能力是否足够毛刺飞边 1. 压铸件在分型面边缘上出现金属薄片 1. 锁模力不够2. 压射速度过高，形成压力冲击峰过高3. 分型面上杂物未清理干净4. 模具强度不够造成变形5. 镶块、滑块磨损与分型面不平齐 1. 检查合模力和增压情况，调整压铸工艺参数2. 清洁型腔及分型面3. 修理模具4. 最好是采用闭合压射结束时间控制系统，可实现无飞边压铸气孔（内部缺陷） 1. 解剖后外观检测或探伤检查，气孔具有光滑的表面、形状为圆形 1. 合金液导入方向不合理或金属液流动速度太高，产生喷射；过早堵住排气道或正面冲击壁而形成漩涡包住空气，这种气孔多产生排气不良或深腔处2. 由于炉料不干净或熔炼温度过高，使金属液中较多的气体没除净，在凝固时析出没能充分排出。

压铸件常见缺陷及解决办法
一、压铸件缺陷
1、压铸凹痕：压铸凹痕是指在压铸后件表面出现的凹痕或沟等处的缺陷。

2、拉伤表面：这种缺陷是指当件拉伸出模后，件毛刺或表面斑点等特
征缺陷。

3、起火晶：起火晶是指压铸件中凝固过程中熔料里存在的大量小气泡
缺陷。

4、压型：这种缺陷是指模具中几个竖向型腔偏移位置，影响压铸件内
部夹紧、定位等缺陷。

二、解决办法
1、压铸凹痕：首先要检查有没有流淌痕或模具内应有的空气渗入，来
找出原因，同时要及时修整和修复模具。

2、拉伤表面：要检查压铸模具表面的震动是否合理，如果表面粗糙可
以适当采用打磨，以降低拉伤表面。

3、起火晶：保证熔料温度合适，及时移动和改变拳头垫针，使熔料流
动均匀；改进圠充，减少浪涌现象；改变压力以降低小气泡形成的机会；合理的检查温度之间的差异。

4、压型：检查模具的型腔，确保它们定位准确，消除产品的分离现象；合理更换冷却介质等以降低成型环境的温度差异。

压铸过程常见缺陷及解决方法1).冷纹:原因:熔汤前端的温度太低,相迭时有痕迹.改善方法:1.检查壁厚是否太薄(设计或制造),较薄的区域应直接充填.2.检查形状是否不易充填;距离太远、封闭区域(如鳍片(fin) 、凸起) 、被阻挡区域、圆角太小等均不易充填.并注意是否有肋点或冷点.3.缩知充填时间.缩短充填时间的方法:…4.改变充填模式.5.提高模温的方法:…6.提高熔汤温度.7.检查合金成分.8.加大逃气道可能有用.9.加真空装置可能有用.2).裂痕:原因:1.收缩应力.2.顶出或整缘时受力裂开.改善方式:1.加大圆角.2.检查是否有热点.3.增压时间改变(冷室机).4.增加或缩短合模时间.5.增加拔模角.6.增加顶出销.7.检查模具是否有错位、变形.8.检查合金成分.3).气孔:1.空气夹杂在熔汤中.2.气体的来源:熔解时、在料管中、在模具中、离型剂.改善方法:1.适当的慢速.2.检查流道转弯是否圆滑,截面积是否渐减.3.检查逃气道面积是否够大,是否有被阻塞,位置是否位于最后充填的地方.4.检查离型剂是否喷太多,模温是否太低.5.使用真空.4).空蚀:原因:因压力突然减小,使熔汤中的气体忽然膨胀,冲击模具,造成模具损伤.改善方法:1.流道截面积勿急遽变化5).缩孔:原因:当金属由液态凝固为固态时所占的空间变小,若无金属补充便会形成缩孔.通常发生在较慢凝固处.改善方法:1.增加压力.2.改变模具温度.局部冷却、喷离型剂、降低模温、.有时只是改变缩孔位置,而非消缩孔.6).脱皮:原因:1.充填模式不良,造成熔汤重迭.2.模具变形,造成熔汤重迭.3.夹杂氧化层.改善方法:1.提早切换为高速.2.缩短充填时间.3.改变充填模式,浇口位置,浇口速度.4.检查模具强度是否足够.5.检查销模装置是否良好.6.检查是否夹杂氧化层.7).波纹:原因:第一层熔汤在表面急遽冷却,第二层熔汤流过未能将第一层熔解,却又有足够的融合,造成组织不同.改善方法:1.改善充填模式.2.缩短充填时间.8).流动不良产生的孔:原因:熔汤流动太慢、或是太冷、或是充填模式不良,因此在凝固的金属接合处有孔.改善方法:1.同改善冷纹方法.2.检查熔汤温度是否稳定.3.检查模具温充是否稳定.9).在分模面的孔:原因:可能是缩孔或是气孔.改善方法:1.若是缩孔,减小浇口厚度或是溢流井进口厚度.2.冷却浇口.3.若是气孔,注意排气或卷气问题.10).毛边:原因:1.锁模力不足.2.模具合模不良.3.模具强度不足.4.熔汤温度太高.11).缩陷:原因:缩孔发生在压件表面下面.改善方法:1.同改善缩孔的方法.2.局部冷却.3.加热另一边.12).积碳:原因:离型剂或其它杂质积附在模具上. 改善方法:1.减小离型剂喷洒量.2.升高模温.3.选择适合的离型剂.4.使用软水稀释离型剂.13).冒泡:原因:气体卷在铸件的表面下面.改善方式:1.减少卷气(同气孔).2.冷却或防低模温.14).黏膜:原因:1.锌积附在模具表面.2.熔汤冲击模具,造成模面损坏.改善方法:1.降低模具温度.2.降低划面粗糙度.3.加大拔模角.4.镀膜.5.改变充填模式.6.降氏浇口速度.。

铝合金压铸产品铸造缺陷产生原因及处理办法感谢网友yewanlogn提供资料1 表面铸造缺陷1.1 拉伤(1)特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。

；⑥更换脱模剂：⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

‘，1．2 气泡(1)特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。

1．3 裂纹特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

产生原因：①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大；⑦顶出时受力不均匀。

压铸常见缺陷原因及改善方法1).冷纹:原因分析:熔汤前端的温度太低,相迭时有痕迹.改善方法:1.检查壁厚是否太薄(设计或制造),较薄的区域应直接充填.2.检查形状是否不易充填;距离太远、封闭区域(如鳍片(fin) 、凸起) 、被阻挡区域、圆角太小等均不易充填.并注意是否有肋点或冷点.3.缩知充填时间.4.改变充填模式.5.提高模温的方法6.提高熔汤温度.7.检查合金成分.8.加大逃气道可能有用.9.加真空装置可能有用.2).裂痕:原因分析:1.收缩应力.2.顶出或整缘时受力裂开.改善方式:1.加大圆角.2.检查是否有热点.3.增压时间改变(冷室机).4.增加或缩短合模时间.5.增加拔模角.6.增加顶出销.7.检查模具是否有错位、变形.8.检查合金成分.3).气孔:原因分析：1.空气夹杂在熔汤中.2.气体的来源:熔解时、在料管中、在模具中、离型剂.改善方法:1.适当的慢速.2.检查流道转弯是否圆滑,截面积是否渐减.3.检查逃气道面积是否够大,是否有被阻塞,位置是否位于最后充填的地方.4.检查离型剂是否喷太多,模温是否太低.5.使用真空.4).空蚀:原因分析:因压力突然减小,使熔汤中的气体忽然膨胀,冲击模具,造成模具损伤. 改善方法:1.流道截面积勿急遽变化5).缩孔:原因分析:当金属由液态凝固为固态时所占的空间变小,若无金属补充便会形成缩孔.通常发生在较慢凝固处.改善方法:1.增加压力.2.改变模具温度.局部冷却、喷离型剂、降低模温、.有时只是改变缩孔位置,而非消缩孔.6).脱皮:原因分析:1.充填模式不良,造成熔汤重迭.2.模具变形,造成熔汤重迭.3.夹杂氧化层.改善方法:1.提早切换为高速.2.缩短充填时间.3.改变充填模式,浇口位置,浇口速度.4.检查模具强度是否足够.5.检查销模装置是否良好.6.检查是否夹杂氧化层.7).波纹:原因分析:第一层熔汤在表面急遽冷却,第二层熔汤流过未能将第一层熔解,却又有足够的融合,造成组织不同.改善方法:1.改善充填模式.2.缩短充填时间.8).流动不良产生的孔:原因分析:熔汤流动太慢、或是太冷、或是充填模式不良,因此在凝固的金属接合处有孔.改善方法:1.同改善冷纹方法.2.检查熔汤温度是否稳定.3.检查模具温充是否稳定.9).在分模面的孔:原因分析:可能是缩孔或是气孔.改善方法:1.若是缩孔,减小浇口厚度或是溢流井进口厚度.2.冷却浇口.3.若是气孔,注意排气或卷气问题.10).毛边:原因分析:1.锁模力不足.2.模具合模不良.3.模具强度不足.4.熔汤温度太高.11).缩陷:原因分析:缩孔发生在压件表面下面.改善方法:1.同改善缩孔的方法.2.局部冷却.3.加热另一边.12).积碳:原因分析:离型剂或其他杂质积附在模具上.改善方法:1.减小离型剂喷洒量.2.升高模温.3.选择适合的离型剂.4.使用软水稀释离型剂.13).冒泡:原因分析:气体卷在铸件的表面下面.改善方式:1.减少卷气(同气孔).2.冷却或防低模温.14).黏膜:原因分析:1.锌积附在模具表面.2.熔汤冲击模具,造成模面损坏. 改善方法:1.降低模具温度.2.降低划面粗糙度.3.加大拔模角.4.镀膜.5.改变充填模式.6.降氏浇口速度.。

压铸件常缺陷原因及解决方法压铸件常缺陷原因及解决方法压铸件常缺陷分析压铸件抛丸后产品表面变色, 主要是使用的抛丸有问题。

若是使用不锈钢丸，在里面加少量铝丸，抛后产品表面白亮。

压铸件表面经常有霉点,严重影响铸件的外观质量，主要是脱模剂造成。

目前，市面上大大小小生产脱模剂的厂家有一大批，其中不少厂质量存在各种问题，最主要的就是对压铸件会产生腐蚀作用。

一般压铸件厂不太注意，压铸件时间放得长一些，表面就会有白斑（霜状、去掉后呈黑色）出现，实际上已产生腐蚀。

主要是脱模剂中有会产生腐蚀作用的成分。

所以选择脱模剂一定不要只追求价格低，要讲性价比。

压铸件在抛丸后经常出现表面起皮现象，般由如下一些原因造成:1.模具或压射室(熔杯)未清理干净; 2.压射压力不够，（还需注意压射时动模有否退让现象）;3.浇注系统开设有点问题,合金液进入型腔有紊流现象;4.模温问题等5.压射时金属液飞溅严重。

脱模剂一般不会渗透到压铸件里面。

但劣质脱模剂会对压铸件表面产生腐蚀作用，而且会向内部渗透；另外，脱模剂发气量大的话，会卷入压铸件里面形成气孔。

如果使用脱模膏之类的涂料不当时，会产生夹渣等缺陷。

用7005焊丝焊接7005压铸件，在焊接处出现油污和气泡，焊接方式为氩弧焊。

一般存在如下问题:1.焊丝与压铸件表面有油污,未清洗干净; 2.氩气不纯净,市售氩气有的里面杂质多,甚至含有水气,应选优质气。

合金压铸如果出模角度控制不好，经常出现粘模现角，如何来计算这个角度？压铸模出模斜度根据合金和铸件高度不同，有所不同。

一般铝合金压铸件拔模高度从3mm~250mm：内壁出模斜度按5º30´~0º30´，外壁出模斜度取其一半；圆型芯的出模斜度，按4º~0º30´。

文字符号的出模斜度按10º~15º具体如何细分挡次和各挡次斜度值的选取，请参阅模具设计手册或压铸件标准等资料。
