控制工程必备知识点总结一、控制系统的基本概念1. 控制系统的定义和基本组成控制系统是一个通过对系统输入信号进行调节，使得系统输出信号满足特定要求的系统。
控制系统由输入、输出、反馈和控制器等基本组成部分构成。
2. 控制系统的分类控制系统根据其控制方式可以分为开环控制系统和闭环控制系统。
开环控制系统只能通过输入信号来控制系统输出，而闭环控制系统可以通过反馈信号来对系统进行调节。
3. 控制系统的性能指标控制系统的性能指标包括稳定性、灵敏度、鲁棒性、动态性能等，这些指标反映了控制系统对信号变化的响应能力和稳定性。
二、控制系统的建模与分析1. 控制系统的数学模型控制系统的数学模型是控制工程的核心，它描述了系统的输入输出关系以及系统内部的动力学特性。
控制系统的数学模型可以用微分方程、差分方程、状态方程等形式进行描述。
2. 控制系统的传递函数传递函数是控制系统数学模型的一种常用表示形式，它描述了系统输入和输出之间的传输特性。
控制系统的传递函数可以通过系统的输入输出数据进行辨识或通过系统的数学模型进行求解。
3. 控制系统的频域分析频域分析是控制系统分析的重要方法之一，它将控制系统的动态响应从时域转换到频域，通过频域特性来分析控制系统的稳定性、干扰抑制能力等。
4. 控制系统的状态空间分析状态空间分析是控制系统分析与设计的另一种常用方法，它描述了系统的状态变量与输入输出变量之间的关系，并可以用于分析控制系统的稳定性、可控性和可观测性等。
5. 控制系统的稳定性分析控制系统的稳定性分析是控制工程中的重要内容，它用于评估控制系统的稳定性，并设计满足稳定性要求的控制器。
三、控制系统的设计与实现1. 控制系统的控制器设计控制系统的控制器设计是控制工程的核心内容之一，它通过对系统数学模型的分析和综合，设计出满足性能指标要求的控制器。
2. 控制系统的闭环控制闭环控制系统通过对系统的反馈信号进行处理，实现对系统输出的精确控制，提高系统的鲁棒性和鲁棒性。
控制系统基础知识概述控制系统是指通过对系统输入、输出和内部状态的监测与调节，以实现系统稳定性、性能优化和目标实现的一种系统。
控制系统广泛应用于工业自动化、电力系统、交通运输系统以及航空航天等领域。
在这篇文章中，我们将对控制系统的基础知识进行概述，并介绍其中的一些关键要素。
一、控制系统的基本概念控制系统由传感器、执行器、控制器和过程组成。
传感器用于测量系统的状态和输出信号，执行器用于执行控制指令，控制器对传感器测量值进行处理，将结果转化为控制命令，并传递给执行器，从而实现对系统的控制。
控制系统的目标是使被控对象的输出值尽可能接近期望值。
二、控制系统分类按照控制系统的结构和性质，可以将控制系统分为开环控制系统和闭环控制系统。
开环控制系统是指控制器的输出不依赖于系统的当前状态，只根据输入信号产生控制命令；闭环控制系统是指控制器的输出依赖于系统的当前状态与期望状态之间的差异，通过不断调整控制命令来实现系统的稳定性和准确性。
三、控制系统的传递函数控制系统的传递函数是描述系统输入和输出关系的数学模型。
它是一个复数函数，通常用LaPlace变换表示。
通过传递函数，可以分析系统的频率响应、零点和极点等特性，从而设计合适的控制器。
四、控制系统的稳定性控制系统的稳定性是指系统输出在无穷大时间范围内是否趋于稳定或在有限范围内波动。
理想的控制系统应当具有稳定性，即使在存在扰动的情况下也能够保持输出的稳定性。
稳定性分析是控制系统设计的重要一环。
五、反馈控制与前馈控制反馈控制是指通过对系统输出进行监测，并将测量结果与期望输出进行比较，再对控制器的输出进行调整，从而实现系统的稳定性和准确性。
前馈控制是指直接根据期望输出来调节控制器的输出，以抵消被控对象的影响，提高系统响应速度和抗干扰能力。
六、控制系统的性能指标控制系统的性能指标包括超调量、调节时间、稳态误差等。
超调量反映了系统输出相对于期望输出的最大偏差；调节时间是系统输出从初始状态达到稳态的时间；稳态误差是系统输出与期望输出之间的差异。

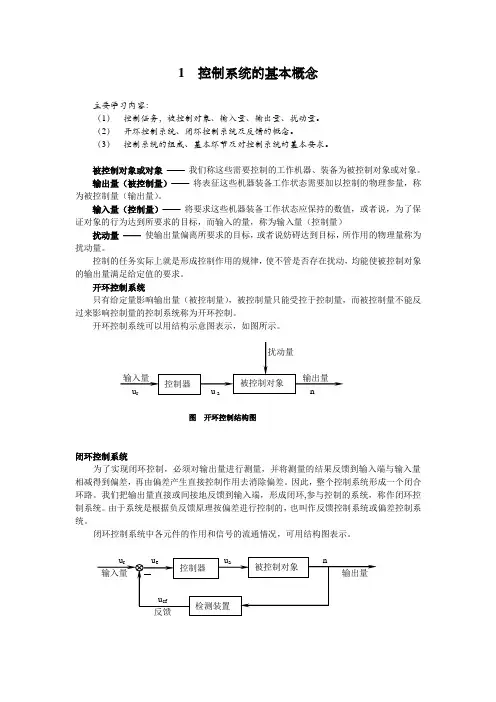

1 控制系统的基本概念主要学习内容：（1）控制任务，被控制对象、输入量、输出量、扰动量。
（2）开环控制系统、闭环控制系统及反馈的概念。
（3）控制系统的组成、基本环节及对控制系统的基本要求。
被控制对象或对象──我们称这些需要控制的工作机器、装备为被控制对象或对象。
输出量（被控制量）──将表征这些机器装备工作状态需要加以控制的物理参量，称为被控制量（输出量）。
输入量（控制量）──将要求这些机器装备工作状态应保持的数值，或者说，为了保证对象的行为达到所要求的目标，而输入的量，称为输入量（控制量）扰动量──使输出量偏离所要求的目标，或者说妨碍达到目标，所作用的物理量称为扰动量。
控制的任务实际上就是形成控制作用的规律，使不管是否存在扰动，均能使被控制对象的输出量满足给定值的要求。
开环控制系统只有给定量影响输出量（被控制量），被控制量只能受控于控制量，而被控制量不能反过来影响控制量的控制系统称为开环控制。
开环控制系统可以用结构示意图表示，如图所示。
图开环控制结构图闭环控制系统为了实现闭环控制，必须对输出量进行测量，并将测量的结果反馈到输入端与输入量相减得到偏差，再由偏差产生直接控制作用去消除偏差。
因此，整个控制系统形成一个闭合环路。
我们把输出量直接或间接地反馈到输入端，形成闭环,参与控制的系统，称作闭环控制系统。
由于系统是根据负反馈原理按偏差进行控制的，也叫作反馈控制系统或偏差控制系统。
闭环控制系统中各元件的作用和信号的流通情况，可用结构图表示。
图闭环系统结构图归纳一下开环与闭环控制系统各自的特点如下：（1）开环控制系统中，只有输入量对输出量产生控制作用；从控制结构上来看，只有从输入端到输出端的信号传递通道（该通道称为前向通道），控制系统简单，实现容易。
闭环控制系统中除前向通道外，还必须有从输出端到输入端的信号传递通道，使输出信号也参与控制，该通道称为反馈通道。
闭环控制系统就是由前向通道和反馈通道组成的，控制系统结构复杂。
控制学科知识点总结控制工程学科是一门研究如何设计、分析和控制动态系统的学科，它广泛应用于工业自动化、航空航天、电力系统、交通运输等领域。
控制工程是一门交叉学科，涉及数学、物理、计算机科学和工程学等多个领域。
本文将从控制系统的基本概念、控制器的设计、稳定性分析和控制系统优化等方面对控制学科的知识点进行总结。
一、控制系统的基本概念1.1 控制系统的定义控制系统是指以一定的规律控制某一对象达到既定的性能要求，使系统在一定的环境条件下按照要求运动和工作。
1.2 控制系统的组成控制系统由输入、输出和反馈组成。
其中，输入是指控制系统的输入量，例如控制器的控制信号；输出是指控制系统的输出量，例如被控对象的运动状态；反馈是指将被控对象的输出量转换成控制系统的输入量，以实现控制系统的闭环控制。
1.3 控制系统的分类控制系统可分为开环控制系统和闭环控制系统。
开环控制系统是指控制对象和被控对象之间没有反馈信号，闭环控制系统是指控制对象和被控对象之间有反馈信号。
1.4 控制系统的性能指标控制系统的性能指标包括稳定性、精度、快速性和鲁棒性。
其中，稳定性是指控制系统在外部干扰和参数变化下保持稳定；精度是指控制系统的输出量与参考输入量之间的偏差；快速性是指控制系统的响应速度；鲁棒性是指控制系统对参数变化和扰动的抗干扰能力。
1.5 控制系统的数学建模控制系统的数学建模是指用数学方法描述控制系统的结构和运动规律。
常见的控制系统数学模型包括微分方程模型、状态空间模型和传递函数模型。
二、控制器的设计2.1 控制器的基本类型控制器根据其控制方式可分为比例控制器、积分控制器、微分控制器和比例积分微分（PID）控制器。
其中，比例控制器根据误差大小控制输出量；积分控制器根据误差的累积控制输出量；微分控制器根据误差的变化率控制输出量；PID控制器综合考虑了误差、误差积分和误差微分来控制输出量。
2.2 控制器的设计方法控制器的设计方法包括经验法、试错法、校正法和数学分析法。
控制系统概论控制系统概论引言：控制系统是指由各种元件组成的系统，用来控制某个过程或设备的运行。
它可以实现对过程或设备的监测、调整和优化，以达到预期目标。
本文将介绍控制系统的基本概念、分类、组成部分及其工作原理。
一、基本概念1. 控制对象：指被控制的过程或设备。
例如，温度、压力等物理量，机器人、电机等设备。
2. 控制器：指控制对象的运行状态，并通过输出信号来调整其运行状态以满足要求。
例如，PID控制器、模糊控制器等。
3. 传感器：用来检测和测量被控对象的状态，并将其转换为电信号输出给控制器。
例如，温度传感器、压力传感器等。
4. 执行机构：根据控制器输出信号来调整被控对象的状态。
例如，阀门、电机等。
二、分类根据被控对象不同，可以将控制系统分为以下几类：1. 过程控制系统：用于对一些物理量进行监测和调节，以保证生产过程中各参数处于正常范围内。
例如，在化工生产中对温度、压力、液位等参数进行控制。
2. 机器人控制系统：用于对机器人的运动和操作进行控制。
例如，工业生产中的自动化装配线。
3. 电力控制系统：用于对电力设备的运行状态进行监测和调节。
例如，变电站中的开关控制系统。
三、组成部分一个典型的控制系统由以下几个部分组成：1. 传感器：用来检测被控对象的状态，并将其转换为电信号输出给控制器。
2. 控制器：根据输入信号和预设值，计算出输出信号来调节被控对象的状态。
3. 执行机构：根据控制器输出信号来调整被控对象的状态。
4. 反馈回路：将被控对象的实际状态反馈给控制器，以便及时调整输出信号。
5. 供电系统：为各个部分提供所需能量。
四、工作原理1. 开环控制开环控制是指没有反馈回路的情况下对被控对象进行调节。
这种方法简单易行，但是无法考虑到外界干扰和被控对象本身的变化，容易造成误差。
例如，在家庭热水器中，我们可以通过手动调节水龙头来控制水温，但是无法保证水温始终稳定。
2. 闭环控制闭环控制是指通过反馈回路来调节被控对象的状态。
控制规律知识点总结控制规律是指在某一系统内部或外部对系统的某些特性、状态或行为进行控制，以达到特定的目标或要求。
控制规律作为控制论的核心内容，是工程控制、自动化控制、系统控制等领域的基础知识，也是现代科学技术和工程实践中必不可少的重要组成部分。
在控制规律的研究中，有许多知识点是我们需要深入了解和掌握的。
下面将对控制规律的一些重要知识点进行总结和归纳。
一、控制系统的基本概念1.控制系统的定义和分类控制系统是指在工程实践中，为解决某一问题或达到某一目标而设计的一种系统。
根据控制系统中待控制的对象、控制器的类型、实现控制目标的方法等不同特征，可以将控制系统分为不同的类型，如连续控制系统和离散控制系统等。
根据控制对象的数学模型是否有确定性，可以将控制系统分为确定性控制系统和随机控制系统等。
2.控制系统的基本组成控制系统一般由控制对象（或过程）、传感器、执行器、控制器等组成。
控制对象是控制系统中需要控制的实际对象或过程；传感器是用来采集控制对象的状态或行为信息，并将其转换为电信号的设备；执行器是用来根据控制器输出的控制信号对控制对象进行控制的设备；控制器是控制系统中的核心部件，实现对控制对象的控制。
3.控制系统的基本原理控制系统的基本原理是通过传感器采集控制对象的状态或行为信息，然后经过控制器的处理并输出相应的控制信号，通过执行器对控制对象进行控制，使其达到期望的状态或行为。
二、控制系统的数学模型和稳定性分析1.控制系统的数学模型控制系统的数学模型是通过对控制对象的动态特性进行建模，将控制对象的状态、输入和输出之间的关系表示为数学方程，以便于对控制系统进行分析与设计。
2.控制系统的稳定性控制系统的稳定性是指在一定条件下，控制系统对初始扰动的抵抗能力。
稳定性分析是控制系统设计中一个非常重要的环节，通常通过对系统传递函数的极点位置和单位圆上的点进行判断。
当系统传递函数的所有极点都在单位圆内部时，系统是稳定的；当系统传递函数有极点在单位圆上或外部时，系统是不稳定的。
控制系统基本概念和分类控制系统是现代工程领域中非常重要的一个概念。
它涉及到对某种物理过程或系统的监测、调整和控制。
在各行各业中，控制系统都扮演着至关重要的角色，从工业自动化到交通管理，从环境监测到电力系统，都需要控制系统的应用。
一、基本概念控制系统的基本概念包括输入、输出、反馈和控制器等。
输入是指控制系统接受的外部信息或信号，可以是物理量、电信号或其他形式的输入。
输出是指控制系统根据输入信息经过处理后产生的相应结果。
反馈是指从输出中提取的一部分信息作为控制系统的输入，用于调整系统的行为，使其更好地满足预期目标。
控制器则是控制系统的核心部分，通过对输入和反馈进行处理，产生输出信号，从而实现对系统的控制。
二、分类控制系统可以根据不同的标准进行分类，这里主要介绍按照系统的性质和控制方式两个维度的分类。
1. 按照系统性质的分类根据系统的性质，控制系统可分为连续控制系统和离散控制系统两类。
连续控制系统是指输入和输出信号均为连续的物理量，系统的状态则需要通过连续的时间变化来描述。
典型的连续控制系统包括温度控制系统、压力控制系统等。
连续控制系统中常用的数学模型是微分方程，控制器通常采用模拟电路或计算机算法进行实现。
离散控制系统是指输入和输出信号均为离散的物理量或数字信号，系统的状态在离散的时间间隔内进行更新。
典型的离散控制系统包括数字摄像头中的图像处理系统、数字音频中的声音控制系统等。
离散控制系统中常用的数学模型是差分方程，控制器通常采用数字电路、逻辑电路或数字信号处理算法进行实现。
2. 按照控制方式的分类根据控制方式，控制系统可分为开环控制系统和闭环控制系统两类。
开环控制系统是指控制器的输出不受系统的反馈影响，仅由预先设定的控制算法决定。
开环控制系统常用于简单的控制任务，对系统扰动和参数变化较不敏感。
然而，开环控制系统无法及时对系统状态进行修正，容易产生误差累积。
闭环控制系统是指控制器的输出受到系统反馈的影响，通过与期望输出进行比较，根据反馈信号调整输出。
控制系统的基本概念与设计原则控制系统是一种用于控制、调节和自动化操作的设备或系统，它根据输入信号进行判断和决策，通过输出信号对被控对象进行控制。
在工程领域中，控制系统被广泛应用于各种场景，如工业生产、交通运输和环境控制等。
控制系统的设计涉及一系列的概念和原则，下面将对其进行详细阐述。
一、控制系统的基本概念1. 输入信号：控制系统中的输入信号是指外部环境提供给系统的信息，通常以传感器获取并转换成电信号的形式呈现。
输入信号可以是温度、压力、湿度等物理量，也可以是开关信号或者命令信号。
2. 控制器：控制器是控制系统的核心部分，它根据输入信号进行判断和决策，并产生相应的输出信号。
控制器可以是一个简单的开关电路，也可以是一个复杂的计算机程序。
3. 输出信号：控制器根据输入信号进行计算后，将结果以输出信号的形式发送给被控对象。
输出信号通常是电压、电流或者数据等形式，被用于控制被控对象的状态或行为。
4. 被控对象：被控对象是控制系统的目标，在控制系统中接受来自控制器的输出信号，并根据其指令进行相应的动作。
被控对象可以是一个机械设备、一个电路系统，甚至是一个生物体。
二、控制系统的设计原则1. 反馈控制：反馈控制是控制系统设计中的基本原则之一。
通过在被控对象输出信号中引入反馈信号，可以实时监测系统的状态，并对输出信号进行修正，从而实现对系统的稳定性和准确性的控制。
2. 系统建模：在进行控制系统设计时，需要对被控对象进行建模，以便于分析和预测其响应特性。
系统建模可以基于物理原理，也可以基于数据分析方法，如系统辨识等。
3. 控制策略选择：不同的控制系统需要采用不同的控制策略，如比例控制、积分控制和微分控制等。
控制策略选择要根据被控对象的特性和控制要求来确定，以最大程度地提高系统的性能。
4. 系统性能评估：在控制系统设计完成后，需要对系统的性能进行评估。
常用的性能指标包括稳定性、准确性、鲁棒性等。
通过对系统性能的评估，可以对设计进行优化和改进。
现代控制理论知识点归纳现代控制理论是指20世纪后半叶发展起来的控制理论，其主要特点是运用数学、电子和计算机等高科技手段解决实际控制问题，在控制理论研究和应用方面取得了巨大成就。
本文将对现代控制理论的知识点进行归纳，以便更好地理解和掌握该学科。
1. 控制系统的基本概念。
控制系统指通过对被控对象施加控制以达到预期目的的系统，由输入信号、控制器、被控对象和输出信号组成。
其中输入信号指控制器对被控对象的输入，包括指令信号、干扰信号和噪声信号；控制器是控制系统的核心，通常使用反馈控制器、前馈控制器和组合控制器等；被控对象是控制系统中被控制的对象，包括机械系统、电力系统、化学系统等；输出信号是被控对象的响应信号，可分析其稳定性、动态性能和鲁棒性等。
2. 系统建模和分析。
将实际控制系统抽象为数学模型是现代控制理论的基础。
系统建模的方法包括基于物理原理的建模、基于经验的建模和基于统计学的建模等。
针对特定的控制问题可采用不同的建模方法。
系统的分析包括稳定性分析、动态性能分析和鲁棒性分析等。
稳定性是控制系统的基本要求，通过判断系统是否稳定可以避免系统崩溃或振荡。
动态性能是指控制系统对输入信号的响应能力，包括动态误差、响应时间、超调量等性能指标。
鲁棒性是指控制系统对参数变化或外界干扰的鲁棒性，越强的控制系统对各种不确定因素的适应能力越强。
3. 控制器设计。
现代控制理论的目的是设计出满足控制要求的控制器，设计控制器的方法包括传统方法和现代方法。
传统方法是指使用PID控制器、状态反馈控制器、最优控制器等传统方法设计控制器。
现代方法是指使用神经网络、模糊控制、滑动模式控制等现代方法设计控制器。
设计控制器需要综合考虑系统的稳定性、动态性能和鲁棒性等因素。
4. 联合控制系统。
现代控制理论还涉及联合控制系统的研究，即将机械、电气、电子、计算机等多方面因素融合在一起，实现更加复杂的控制任务。
联合控制系统的研究需要考虑各种子系统之间的协同和交互作用，同时要保证系统的稳定性和鲁棒性。
控制系统基本概念控制系统是指通过对被控对象的状态、行为或参数进行监测和调整，以实现预定目标的一种系统。
控制系统广泛应用于各行各业，包括工业生产、机械控制、交通管理、环境控制等领域。
本文将介绍控制系统的基本概念，包括控制系统的组成、分类和基本原理。
一、控制系统的组成控制系统一般由四个基本组成部分构成：输入、处理器、输出和反馈。
输入是指控制器接收的外部信号，也可以是通过传感器获取的信息。
处理器是指对输入信号进行处理和计算的部分，通常是由微处理器或计算机实现的。
输出是指由处理器计算得出的控制指令，用于对被控对象进行控制。
反馈是指控制系统通过传感器获取的被控对象的状态反馈信息，用于对输出进行校正和调整。
二、控制系统的分类根据控制系统的控制目标和控制方式的不同，控制系统可以分为开环控制系统和闭环控制系统两大类。
开环控制系统是指控制器只根据输入信号进行输出控制指令，而不考虑被控对象的状态反馈信息。
闭环控制系统是指在开环控制系统的基础上加入了反馈环节，通过对被控对象的状态反馈信息进行监测和调整，以实现更精确的控制。
闭环控制系统相较于开环控制系统具有更好的鲁棒性和稳定性。
三、控制系统的基本原理控制系统的基本原理包括输入信号的采集、处理和转换，控制指令的生成和输出，以及反馈信号的获取和利用。
输入信号的采集是通过传感器将被控对象的状态转换为电信号或其他形式的信号，并传递给控制器进行处理。
处理器对输入信号进行运算和逻辑判断，生成相应的控制指令。
控制指令经过输出接口送到被控对象，对其进行控制和调整。
同时，控制系统通过传感器获得被控对象的状态反馈信息，并利用反馈信息对输出进行修正和调整，以实现控制系统的稳定性和准确性。
总结控制系统是实现预定目标的关键技术之一，它通过对被控对象进行监测和调整，实现对其行为、状态或参数的控制。
控制系统的基本组成包括输入、处理器、输出和反馈，而控制系统的分类主要分为开环控制系统和闭环控制系统两大类。
控制系统的基本概念与分类控制系统是指通过对某个被控对象的测量和调节，以实现特定目标的系统。
在日常生活中，我们可以看到许多控制系统的应用，比如温度调节系统、车辆自动驾驶系统等。
控制系统的基本概念和分类对于我们理解和应用控制系统具有重要意义。
本文将介绍控制系统的基本概念、分类及其特点。
一、基本概念控制系统由被控对象（也称为系统）和控制器两部分组成。
被控对象是指需要控制和调节的物理系统或过程，例如温度、压力、速度等。
而控制器则是根据系统反馈信息，产生相应的控制信号来调节被控对象的设备或算法。
控制系统的基本概念还包括传感器和执行器。
传感器通过测量被控对象的状态或输出信息，将其转化为电信号或其他形式的信号。
执行器则接收来自控制器的信号，执行相应动作，调节被控对象的状态或输出。
二、控制系统分类根据系统的特点和结构，控制系统可以分为开环控制系统和闭环控制系统。
1. 开环控制系统开环控制系统又称为非反馈控制系统，是指控制器的输出不受系统的反馈信号影响。
开环控制系统仅根据预设的控制信号来控制被控对象，无法对系统的实际输出进行调节。
这种控制系统的特点是简单、成本低、稳定性差。
2. 闭环控制系统闭环控制系统又称为反馈控制系统，是指控制器的输出受到系统的反馈信号调节。
闭环控制系统通过比较被控对象的实际输出值和期望输出值，根据误差信息调整控制信号，使输出值接近期望值。
这种控制系统的特点是能够自动调节、稳定性好。
闭环控制系统又可以分为比例控制系统、积分控制系统、微分控制系统和PID控制系统等。
3. 模糊控制系统模糊控制系统是基于模糊逻辑的控制系统，其特点是能够处理模糊和不精确的信息，适用于一些非线性、复杂的系统。
模糊控制系统通过建立模糊规则，并根据系统的输入和输出进行模糊推理，得到相应的控制输出。
4. 自适应控制系统自适应控制系统是指具有学习和调整能力的控制系统，能够主动识别和调节系统参数，以适应不同环境和工况的变化。
自适应控制系统根据反馈信息和系统模型进行参数估计和调整，从而实现对被控对象的最优控制。
