手机电路分析

户户通神州手机电源电路分析、维修及改
进
1.引言
本文档旨在对户户通神州手机的电源电路进行分析、维修和改进，并提供相关指导。

电源电路是手机正常运行的关键组成部分，因此对其进行分析和维护是至关重要的。

2.电源电路分析
2.1 主板电源模块
描述主板电源模块的结构和工作原理；
分析主板电源模块可能出现的故障原因；
提供解决故障原因的方法和技巧。

2.2 电池电源管理
分析电池电源管理模块的功能和作用；
分析电池电源管理模块可能的故障原因；
提供解决电池电源管理模块故障的方法和技巧。

2.3 充电电路
分析充电电路的结构和工作原理；
分析充电电路可能出现的故障原因；
提供解决故障原因的方法和技巧。

3.电源电路维修
3.1 故障排除流程
提供一般性的故障排除流程，便于快速定位和解决问题；
强调安全操作和遵循维修规范。

3.2 常见故障及处理方法
列举常见的电源电路故障现象；
提供相应的解决方法和技巧。

4.电源电路改进
4.1 分析现有电源电路的不足之处
对户户通神州手机现有的电源电路进行评估，找出不足之处；分析其可能导致的问题和限制。

4.2 改进策略和建议
提出改进电源电路的策略和建议；
强调改进方案的可行性和可实施性。

5.结论
本文档对户户通神州手机的电源电路进行了全面的分析、维修和改进，并提供了详细的指导。

通过有效分析和维护电源电路，可以提高手机的稳定性和可靠性，提升用户体验。

手机的电源电路原理
手机的电源电路原理是整个手机工作的基础，主要由以下几个部分组成：
1. 电池：手机的电源是由内置的可充电电池提供的，它通常是锂离子电池。

电池会存储能量并通过电解反应将能量转化为电能。

2. 电源管理芯片：电源管理芯片是手机的关键组成部分，它负责监测电池的电量并控制电池的充电和供电。

电源管理芯片还负责为手机的各个电路提供稳定的电压和电流。

3. USB充电接口：手机通常使用USB接口进行充电，它是将电源与电池连接的重要接口。

USB接口可以接收外部电源（如充电器，电脑USB接口）提供的电能，通过充电管理芯片控制电流和电压进行充电。

4. 降压电路：由于电池的电压较高，需要将其降压为适合手机内部电路使用的低压。

降压电路通常使用DC-DC变换器来实现，它将高电压转换为所需的低电压。

5. 稳压电路：手机内部的各个电路需要稳定的电压供应，以确保它们的正常工作。

稳压电路通常使用线性稳压器或开关稳压器来提供恒定的电压输出。

6. 电流保护电路：电流保护电路用于保护手机电路免受过电流和短路等故障的
损坏。

它通常包括过流保护、过压保护和温度保护等功能，可以及时切断电源以保护手机电路的安全。

以上是手机电源电路的主要原理，它们紧密配合工作，为手机提供稳定的电源以保证其正常运行。

GSM手机射频原理与电路分析GSM手机的射频原理主要涉及射频信号的接收和发送。

在接收信号方面，手机的射频接收器接收到来自基站的无线信号，经过一系列的处理后，转换成数字信号供手机处理和显示。

在发送信号方面，手机的射频发射器将数字信号转换成无线射频信号，并发送给基站进行处理。

在射频接收方面，手机的射频接收器主要包括低噪声放大器（LNA）、混频器（Mixer）和中频放大器（IF Amplifier）。

LNA的作用是放大微弱的射频信号，使其能够被后续的处理电路处理。

混频器的作用是将高频射频信号与本地振荡器产生的信号进行混频，得到中频信号。

中频放大器对中频信号进行放大，以供后续处理。

在射频发送方面，手机的射频发射器主要包括数字到模拟转换器（DAC）和功率放大器（Power Amplifier，PA）。

DAC将数字信号转换成模拟信号，供功率放大器进行放大。

功率放大器将模拟信号进一步放大，以便发送给基站。

GSM手机的射频电路是一个复杂的系统，涉及到多个电路元件的协同工作。

为了保证射频信号质量，需要进行射频功率控制和频率合成。

射频功率控制主要通过调整功率放大器的工作状态来实现，以保证发送信号的强度和稳定性。

频率合成则通过频率合成器（Frequency Synthesizer）来实现，它能够产生精确的射频信号频率。

除了射频电路，GSM手机还涉及到其他电路，如基带电路和数字信号处理电路。

基带电路主要负责数字信号的调制和解调，将数字信号转换成模拟信号供射频电路处理，或将接收到的射频信号转换成数字信号供数字信号处理电路处理。

数字信号处理电路则负责对数字信号进行处理和解码，以实现手机通信功能。

总之，GSM手机的射频原理与电路是手机通信功能的核心。

射频接收器负责接收来自基站的无线信号，将其转换成数字信号供手机处理。

射频发射器则将数字信号转换成无线射频信号发送给基站。

射频电路涉及到多个电路元件的协同工作，如低噪声放大器、混频器、中频放大器、功率放大器等。

项目4 手机电路结构分析●手机整机电路结构
●手机射频电路
●手机系统逻辑控制电路
●手机电源电路
●手机电路分析
手机整机电路结构框图
手机电路原理基本组成框图
手机通信系统部分电路结构框图
手机接收信号处理流程
手机发送信号处理流程
手机射频电路
接收电路部分
不管接收电路结构怎样不同，它们总有相似之处：信号是由天线接收，经过低噪声放大器放大、频率变换，再解调输出RXI／Q信号，最后送到语音处理电路；而区别是接收频率变换（降频）的方式不同。

发射电路部分
不管发射电路结构怎样不同，发射前端（从话筒到TXI/Q输出）和末端（功率放大至天线发射）均相似，区别在于发射频率变换（升频）的方式不同。

系统逻辑控制部分
中央处理器CPU
键盘
存储器
电源
译码驱动显示
收信机
发信机
频率合成器
音频处理电路
控制输出 检测输入
主时钟
多路 输出
音频信号处理部分
输入/输出（I/O）接口部分
手机电源电路
●1. 电池
●2.直流稳压电源
●3.开机信号电路
●4.非受控电源输出电路●5.受控电源输出电路
iphone 4S 手机电路分析
iphone 4S手机电路结构框图
iphone 4S手机射频连续收发信号处理电路
iphone 4S手机射频处理的非连续收发信号电路。

第一篇、教你学会看电路图轻松修手机My id：42409 My name：Aerlant既然是教程就不能保证100%是原创,难免会引用老师们的宝贵经验，请您别介意哦！只要您认真学习完这些教程，就可以正式步入“专业手机维修”行业成为一名优秀的维修员喽！目的很简单，就是让新会员们、新手们，您加入帅虎论坛是正确的。

在这里你可以学习到一些实实在在的维修知识，向更高的一个层次迈进、稳步成长。

言归正传！有兴趣的朋友往下看，学习一下：第一节了解电路图一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。

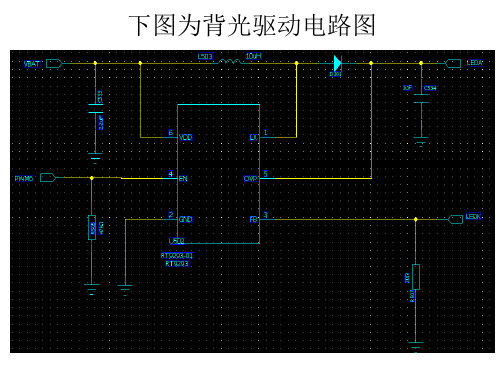

1.主板原理图，如图：2.主板元件位置图，如图：主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。

而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。

二、相关名词解释电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。

所以在这里我们会将主要的英文标识进行解释。

希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。

如图：以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。

所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。

第二节主板元件位置图一、元件编号每一个元件在主板元件位置图中，都有一个唯一的编号。

这个编号由英文字母和数字共同组成。

编号规则可以分成以下几类：芯片类：以U 为开头，如CPU U101接口类：以J 为开头，如键盘接口J1202三极管类：以Q 为开头，如三极管Q1206二级管类：以D 为开头，如二极管D1102晶振类：以X 为开头，如26M 晶体X901电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211电容类：以C 为开头，如电容C101电感类：以L 为开头，如电感L1104侧键类：以S 为开头，如侧键S1201电池类：以 B 为开头，如备用电池B201屏蔽罩：以SH 为开头，如屏蔽罩SH1振动器：以M 为开头，如振子M201还有一部分标号是主板上的测试点，以TP 为开头。

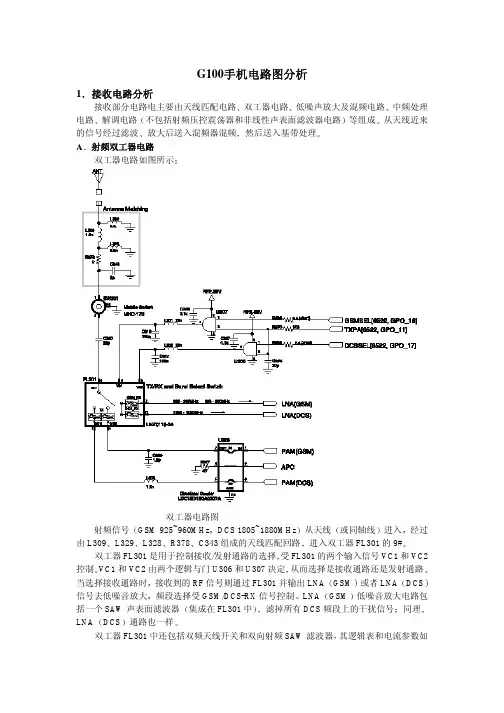

G100手机电路图分析1接收电路分析接收部分电路电主要由天线匹配电路双工器电路低噪声放大及混频电路中频处理电路解调电路不包括射频压控震荡器和非线性声表面滤波器电路等组成从天线近来的信号经过滤波放大后送入混频器混频然后送入基带处理A射频双工器电路双工器电路如图所示双工器电路图射频信号GSM 925~960MHz DCS 1805~1880MHz从天线或同轴线进入经过由L309L329L328R378C343组成的天线匹配回路进入双工器FL301的9#双工器FL301是用于控制接收/发射通路的选择受FL301的两个输入信号VC1和VC2控制VC1和VC2由两个逻辑与门U306和U307决定从而选择是接收通路还是发射通路当选择接收通路时接收到的RF信号则通过FL301并输出LNA GSM或者LNA DCS 信号去低噪音放大频段选择受GSM/DCS-RX信号控制LNA GSM低噪音放大电路包括一个SAW声表面滤波器集成在FL301中滤掉所有DCS频段上的干扰信号同理LNA DCS通路也一样双工器FL301中还包括双频天线开关和双向射频SAW滤波器其逻辑表和电流参数如下表所示VC2CURRENT VC1GSM TX 27V 0V 100MA MAXDCS TX 0V 27V 100MA MAXGSM/DCS RX 0V 0V <0.1MAB低噪声放大及混频电路电路如图所示低噪声放大及混频电路图从双工器出来的两路信号分别与调制解调芯片U301的6#GSMB和10#DCSB相连射频接收信号被U301内部的LNA放大后由4#GSM和8#DCS分别输出送到SAW 滤波器FL302和FL303滤波经过滤波处理后信号流入第一接收混频器集成在U301中与本振信号混频本振信号由频率合成器U302产生第一接收混频块包含四个混频子块它们的输出连在MIX1OUT/OUTB管脚上这四个混频子块在900MHz或者1800MHz频段上提供了高转换增益或低转换增益两个高转换增益各自被最优化以满足900/1800MHz频段上接收机的系统要求在900/1800MHz频段上高端和低端之间的增益步长大约12dBC中频部分在U301中高频混频器在MIX1OUT49脚和MIX1OUTB50脚产生225MHz的中频信号然后经225MHz声表面滤波器FL304滤波送入U301的IFIN40脚和IFINB41脚滤波后的中频信号输入第二接收混频器与频率合成器U302产生的270MHz混频产生45MHz的中频信号45MHz的中频信号送入可编程增益控制放大器该放大器的放大增益是通过基带部分提供的6字节可编程操作实现的最后2个字节用来控制第一接收混频器和IF放大器/第二混频器的增益步长通常可编程增益放大器的增益步长为2dB可实现96dB控制范围D接收I/Q信号的解调45MHz的中频放大信号经解调混频后形成I/Q基带信号通过集成低通滤波器送到A/D转换器残余边带滤波由基带芯片完成解调器持续地将GSM900或DCS1800的射频信号转换成基带I/Q信号输出当信道在900MHZ和1800MHZ之间切换时不必要转换基带中的接收数据接收通路的增益和噪声指标如下表所示双工器低噪音放大器射频声表面滤波器第一混频器中频声表面滤波器第二混频器GSM -2.9 17 -2.8 9.5增益DCS -3.5 16 -3.1 10.5-6.5 14 GSM 1.5 9.57 噪声dB DCS 1.8 9.5接收通路的总增益和总噪声指标如下所示总增益总噪声指标GSM EGSM 28.3dB 5.33dB DCS 27.4 dB 6.62 dB频率合成器频率合成器IC芯片U302由3个完整的锁相环组成其中一个锁相环产生1080MHZ频率此频率在中频合成器U301中被分频成270MHZ135MHZ分别用于GSM和DCS的正交调制其余2个为GSM900和DCS1800提供射频本地振荡频率RFLO 此频率合成器采用一系列的处理技术可以将频率快速锁定不光可以用于GSM网络还可以适用于GPRS系统芯片U302只用2路控制信号便可以很好地产生双频信号并且可以使芯片体积不至于过大精确的鉴相可以使13M信号转变成频率高达1080MHZ的频率稳定输出频率合成器的工作模式可通过SDATA SCLK SENB三个信号来设置其电路结构框图如图所示频率合成器电路图发射电路部分由HD155128TF功放功率控制FEM电路组成其电路如图所示发射电路图HD155128TF部分包括调制下变频电路鉴相器环路滤波器发射压控振荡器从发射压控振荡器输出的射频GMSK信号直接到射频功率放大器进行放大输出功率的大小和发射脉冲的波形受反馈回路控制定向耦合器用来对功放输出的射频信号进行采样功放输出信号经过双工器从天线发射出去A发射中频调制从基带出来的发射I Q信号进入调制解调芯片U301的17#18#19#20#在U301内部完成调制GSM频段调制到270MHZ中频DCS频段为135MHZ调制信号为外部频率合成器U302产生的1080MHZ振荡信号4分频DCS为8分频分频的倍数受U3控制这里用的是一个积分调制器它产生不止40dB的载波信号和GMSK调制信号提供了抑制单边带调制功能基带部分I/Q信号进行模数转换时需要一些补偿这些补偿可以通过软件来调节调制后的中频输入信号被分成和IT/ITX QT/QTX相对应的两路正交载波信号给OPLL提供一个参考TX信号和VCO信号在U301中混频产生一个中频反馈信号GSM和EGSM是270MHZDCS是135MHZ此反馈信号经过第一个缓冲器传送到鉴相器从发射中频调制器过来的GMSK参考信号经过另一个缓冲器送到鉴相器鉴相器输出一个反映两者相位差的电流信号这个电流信号经过低通滤波器滤波后产生一个输出电压去控制压控振荡器产生不同的输出频率C功率放大功放电路主要由U303组成可以对GSM和DCS频段进行功率放大为了避免功放持久工作功放电路工作受GSM脉冲信号的控制为了避免在无输入电压情况下的误动作在信号切断之前控制电压V APC应控制在0.5V以下可以通过热敏电阻来控制D功放控制电路功放控制电路用来确保射频信号满足输出功率要求其电路主要有U305U304及外围的电路组成功放输出信号经过U305取出其峰值电压经R343C378进入U304的1脚与U304的VSET脚信号TXRAMP进行比较比较后产生一个控制信号去控制U303的放大量RF2.85V信号是U304的工作电压,TXEN是U304工作的启动信号功放及控制电路如图13-17所示图13-17 功放及控制电路图13MHZ电路13MHZ电路如图所示13MHZ产生电路图13MHZ电路由13MHZ晶体X302及外围的电路组成给频率合成器U302A/D转换芯片U2CPU U3提供基准时钟2V7_VTCXO信号为X302的供电电压AFC信号为自动频率控制信号稳定13MHZ的频率U308为缓冲器射频供电产生电路射频供电信号有两路一路是13MHZ的供电2V7_ VTCXO另一路是RF2.85V给整个射频供电其电路如图所示射频供电电路图从CPU过来的VSYNTHEN信号控制U309的工作使其将VBAT电压转换成射频工作电压RF2.85V信号数字处理单元数字处理单元包括以下部分A实时时钟电路电路由32.768KHZ的晶体及电容组成B L CD模块接口LCD接口的控制线如下所示LCD_CS LCD片选信号LCD_RES LCD复位信号LCD_A0用于选择是传送显示内容还是传送控制信号/WR,/RD读写控制信号DATA[00…07]并行数据线C R F接口与射频有关的控制信号如下所示TXEN发射使能信号RXON1LNA和第一级混频器的开关信号RXON2第二级混频器的开关信号AGCEN自动增益控制的使能信号SDATA频率合成器的串行数据信号SCLK频率合成器的串行时钟信号SEN频率合成器的使能信号D S IM卡接口CPU会定时地检测SIM卡是否插入但在关机状态下不会检测这可节省耗电其电路如图所示SIM卡电路图SIM卡的接口信号如下所示SIM_IO SIM_DATA为接收和发送数据线SIM_CLK为SIM卡时钟线频率为3.5MHZ SIM_RST为SIM卡复位信号SIM卡工作的电压为2V9_VSIME按键接口参照按键电路F中断在数字处理单元里有两个中断信号EOC和CHARGERDETECT EOC为充电结束中断信号CHARGERDETECT为充电器插入中断信号模拟处理单元A基带发射部分这部分产生GMSK同相与正交基带调制信号以符合GSM的标准发射部分的电路由数字GMSK调制器一对匹配10位D/A转换器和一对匹配滤波器组成B基带接收部分这部分由两个同样的A/D转换通道组成处理基带I Q信号每个通道由输入滤波电容组成后续电路有调制器和低通数字滤波器C辅助部分这部分包括了两个辅助数模转换器AFC控制信号和I信号转换AUX的模数转换和电压参考部分D音频部分G100手机利用微分电路接收从麦克风过来的音频信号发送音频信号到耳机这部分通过VINNORP VINNORN VOUTNORP VOUTNORN VINAUXP VINAUXN VOUTAUXP VOUTAUXN BUZZER这些信号线与麦克风耳机蜂鸣器外接麦克风和耳机相连电源管理电源管理由U1完成其电路框图如图所示电源芯片框图A供电顺序装上电池板后电池板就会给U1内部的6个电压转换模块供电当检测到信号PWRONKEY变化时6个转换模块开始输出同时信号REFOUT也开始起作用另外产生的RESET信号提供给CPUB电压转换模块U1内部共有6个电压转换模块其输出电压分别如下所示VSIM 2.86伏供给SIM卡VCORE 2.45伏供给AD6522和AD6521的数字部分VRTC 2.45伏供给RTC和BACKUP电池V AN 2.45伏供给AD6521 I/O和用麦克风的偏压VTCXO 2.715伏供给VTCXOVMEM 2.80伏供给FLASHC充电过程当充电器插入后CPU就会检测到同时输出CHARGEEN信号给U1U1输出GATEDR 信号控制U6工作这样充电器通过U6对电池进行充电在充电过程中CPU会通过A/D 转换芯片对电池电压进行测量一旦电池充满电CPU会发出充电充满的中断信号EOC给U1使U1停止输出GATEDR信号U6停止工作切断充电通路存储器电路存储器电路由U7组成在其内部集成了32M的FLASH和4M的SRAM可通过ADD0 ADD21地址线对其进行寻址数据传送通过DATA00DATA15这16根数据线在G100手机上没有EEPROM存储器那些射频校准参数保存在FLASH内显示接口电路G100显示采用128*128点阵LCD EL作为背景照明从U3出来的控制信号LCD_CS 作为LCD的片选使能信号U3通过DATA00DATA07这8根数据线传送显示的图像和文字到LCD键盘扫描电路按键扫描电路如图所示按键扫描电路图从图中我们可以看出除了开机键由电源管理芯片U1控制键盘扫描电路主要由U3 CPU来完成当有键按下时相应的行线和列线短接使得行扫描线为低电平从而给CPU一个中断信号CPU就会读出相应按键的键值执行相应的按键程序13212 麦克风电路麦克风电路主要由A/D转换芯片U2及外围的元件组成电路结构如图13-23所示由于G100使用驻极体话筒需要有偏置电压才能工作2V45_V AN信号就是此偏置电压语音信号经麦克风声电转换后通过C61R8进入U2去处理MICBIAS信号控制Q5的导通与截止来控制麦克风的工作音频电路图耳机电路其电路比较简单从A/D转换芯片U2出来的VOUTNORP VOUTNORN信号经电容滤波后直接去驱动耳机发声免提电路免提电路可参照音频电路图外接耳机信号为HEADSET_SPK_P和HEADSET_SPK_N 外接麦克风信号为HEADSET_MIC_N和HEADSET_MIC_P蜂鸣器驱动电路其电路如图所示蜂鸣器驱动电路图蜂鸣器是一种压电传感器如两端有方波脉冲就会发声从CPU过来的BUZZER信号控制Q8的导通与截止从而产生一串脉冲信号去驱动蜂鸣器发声另外Q3还有放大的作用以适应不同的发声要求D3是保护二极管按键背景照明电路电路如图所示按键背景照明电路图LED的驱动由Q2完成其控制信号KEY_BACKLIGHT从CPU过来当此信号为高电平时Q2导通LED两端得到工作电压VBAT后发光起到照明的作用显示背景照明电路电路结构如图所示显示背景照明电路图U501为EL驱动芯片VBAT为U501的工作电压LCD_BACKLIGHT信号从CPU过来用来控制U501的工作13 3 G100手机的元件分布图常见故障的维修流程1供电故障2充电故障3显示故障4接收器故障5麦克风故障6将手机与网络仪器如HP8922 HP8960相连模拟打电话7蜂鸣器故障8翻盖功能故障10指示灯故障11不识卡R13插入卡工程模式工程模式是为了让服务者或工程师预先观看或检测手机的基本功能而设计的我们可以依次按下2945#*#就可切换到工程模式按END键返回.用上下键来选择菜单选择select来开始测试选择back切换回测试的主菜单下面介绍测试项目一BB Test [MENU 1]基带测试菜单 1A. LED 指示灯[1-1]这项菜单用来检测位于手机左上角的指示灯G r een O n [1-1-1] :绿灯亮1-1-1G r een O f f[1-1-2] :绿灯关1-1-2• Red On [1-1-3] : 红灯亮1-1-3R ed O f f[1-1-4] :红灯关1-1-4B. Backlight 背景灯1-2这项菜单用来测试LCD背景灯和键盘背景灯B ackl i ght O n [1-2-1] 背景灯亮1-2-1LCD背景灯和键盘背景灯同时亮B ackl i ght O f f[1-2-2] 背景灯灭1-2-2LCD背景灯和键盘背景灯同时灭B ackl i ght val ue [1-2-3] 背景灯调节1-2-3这项指令用来控制背景灯的亮度当进入这项菜单时预先对背景灯的设置将会在手机上显示出来用左/右键调整适当亮度的调整结果最后将被储存到NVRAMC. Buzzer蜂鸣器1-3这项菜单用来测试蜂鸣器的声音M el ody on [1-3-1] :声音开M el ody of f [1-3-2] :声音关D. Vibrator振动器1-4这项菜单用来测试振动模式V i br at or O n [1-4-1] :振动器开V i br at or O f f[1-4-2] : 振动器关E. ADC模数转换器1-5M V B A T A D C(M ai n V ol t age B at t er y A D C)主要电池电压ADC1-5-1A U X A D C(A uxi l i ar y A D C)辅助ADC1-5-2TE M P E R A D C(Tem per at ur e A D C)温度ADC1-5-3F. BATTERY电池1-6•电池标准1-6-1这项菜单用来显示电池的标准值以下所示的菜单将会依次显示BAT_LEV_4V,BAT_LEV_3_LIMIT,BAT_LEV_2_LIMIT,BAT_LEV_1_LIMIT,BAT_IDLE_LIMIT, BAT_INCALL_LIMIT,SHUT_DOWN_VOLTAGE, BAT_RECHARGE_LMT•温度标准1-6-2这项菜单用来显示温度的标准值以下所示的菜单将会依次显示TEMP_HIGH_LIMIT, TEMP_HIGH_RECHARGE_LMT,TEMP_LOW_RECHARGE_LMT,TEMP_LOW_LIMITG. Audio音频1-7这项菜单用来设置基带语音编译码芯片的控制寄存器虽然实际值可以被重写不过当切换完毕时手机还是会回到默认值的状态V bC ont r ol1基带语音编码控制1位寄存器设置1-7-1V bC ont r ol2 [1-7-2]基带语音编码控制2位寄存器设置1-7-2V bC ont r ol3 [1-7-3]基带语音编码控制3位寄存器设置1-7-3V bC ont r ol4 [1-7-4]基带语音编码控制4位寄存器设置1-7-4V bC ont r ol5 [1-7-5]基带语音编码控制5位寄存器设置1-7-5V bC ont r ol6 [1-7-6]基带语音编码控制6位寄存器设置1-7-6H. DAI (Digital Audio Interface) 数字语音接口[1-8]这项菜单用来设置数字语音接口模式和相关的语音测试D A I A U D I O:D A L语音模式[1-8-1]D A I U P LI N K D A L上行线[1-8-2] :语音编码测试D A I D O W N LI N K下行线[1-8-3]语音译码测试D A I O FF [1-8-4] : DAL模式关闭二射频测试菜单2A. SAR Test [2-1] 吸收系数测试这项菜单用来检测吸收系数S A R Test O n SAR测试开[2-1-1] :话机处于连续的发射工作状态S A R Test O f f [2-1-2] :SAR测试关2-1-2三 MF Mode[MENU 3]自动模式菜单3这种模式能够自动地完成基带测试选择这个菜单进行自动测试并且在测试完成后显示上级菜单A. All auto test全自动测试3-1显示屏指示灯背景灯振动器蜂鸣器及键盘都会被检测B. LED 指示灯3-2绿灯亮一秒钟后关闭然后红灯亮一秒钟后关闭C. Backlight背景灯3-3显示屏和键盘背景灯同时亮约1.5秒后关闭D. Buzzer 蜂鸣器3-4这项菜单用来测试蜂鸣器它将按照以下顺序响铃音量1音量2音量3音量0无声音量4音量5E. Vibrator振动器3-5振动器开启3.5秒左右F. LCD 显示屏3-6显示屏将会逐条地检测水平线和垂直线最后充满整屏G. Key pad键盘3-7当屏幕上显示按任意键请逐一按下包括边键在内的所有的按键除开编程键2如果按键正常的话它对应的键名就会在屏上显示出来此项测试必须在15分钟以内结束否则将自动切换到上一级菜单四 Trace option[MENU 4]路径选择菜单4这对于用户和工程师而言都不是必要的五 Call Timer [MENU 5] 通话时间菜单5A. All calls 所有通话5-1这项菜单将显示所有的通话时间用户不能重新设置B. Reset settings 重新设置5-2重设所有通话时间00:00:00六Fact. Reset [MENU 6] 原厂设置(菜单6)原厂设置菜单让flash中数值恢复原厂设定的默认值七S/W version [MENU 7] 软件版本(菜单7) 这项菜单会显示出手机的软件版本。

手机电路原理手机电路原理随着科技的快速发展，移动通信技术已成为当今世界人们生活中不可缺少的一部分。

而手机作为当今最常用的移动通讯工具，也越来越深受人们的喜爱。

但是，人们对于手机的电路原理却知之甚少，本文将为大家介绍手机电路原理。

第一章手机电路原理的工作原理1. CPU（Central Processing Unit，中央处理器）CPU可以说是手机电路中最为核心的部分，它负责手机的各种计算工作和控制任务。

它根据输入的指令，控制手机的各个部分进行相应的操作，在手机以及移动通讯中起到了至关重要的作用。

2. 内存内存作为CPU的支撑，负责存储和读取手机程序及数据。

手机的内存可以分为RAM（Random Access Memory，随机存储器）和ROM（Read Only Memory，只读存储器）两种，其中RAM 是临时存储器，只要手机电源不断电，其储存的内容就会丢失，而ROM则是非常常用的读取存储器，其储存的内容不会因为断电而丢失。

3. 通信单元通信单元是手机电路中的重要组成部分，在通讯任务中起到了举足轻重的作用。

通信单元的主要组成部分包括天线、收发模块以及解调模块，它们的作用是确保信号的准确收发和清晰解读。

第二章手机电路原理的结构原理1. 区块手机电路的结构原理就是通过将各个模块划分为不同的区块，从而达到集中的控制和管理。

在手机电路中，区块可以分为控制区块、通信区块、图像处理区块，这些区块相互独立，但是又不可缺少。

2. PCB板PCB板是手机电路中重要的组成部分。

它由导线、连接块以及曲线等构成，通过这些连接块和导线，再加上各个元件组成的集成电路IC（Integrated Circuit）即可完成手机电路的结构组成。

在手机电路中，PCB板可以分为主板和子板两种，它们可以相互交互，构成一个完整的电话系统。

第三章手机电路原理的失效及维修方法1. 电池失效电池是手机电路最基本的组成部分，如果电池失效，那么就会导致整个手机电路的失效。
