手机射频部分典型电路分析

  • 格式：ppt
  • 大小：977.00 KB
  • 文档页数：34

下载文档原格式

  / 34

合集下载

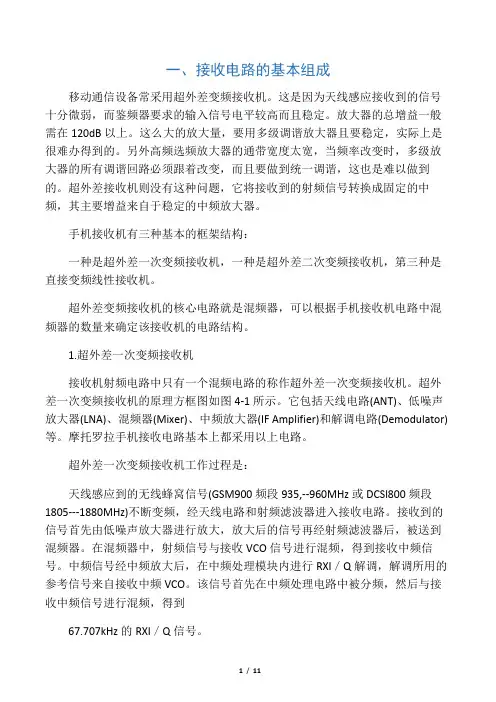

手机射频接收功能电路分析

手机射频接收功能电路分析

一、接收电路的基本组成移动通信设备常采用超外差变频接收机。

这是因为天线感应接收到的信号十分微弱，而鉴频器要求的输入信号电平较高而且稳定。

放大器的总增益一般需在120dB以上。

这么大的放大量，要用多级调谐放大器且要稳定，实际上是很难办得到的。

另外高频选频放大器的通带宽度太宽，当频率改变时，多级放大器的所有调谐回路必须跟着改变，而且要做到统一调谐，这也是难以做到的。

超外差接收机则没有这种问题，它将接收到的射频信号转换成固定的中频，其主要增益来自于稳定的中频放大器。

手机接收机有三种基本的框架结构：一种是超外差一次变频接收机，一种是超外差二次变频接收机，第三种是直接变频线性接收机。

超外差变频接收机的核心电路就是混频器，可以根据手机接收机电路中混频器的数量来确定该接收机的电路结构。

1.超外差一次变频接收机接收机射频电路中只有一个混频电路的称作超外差一次变频接收机。

超外差一次变频接收机的原理方框图如图4-1所示。

它包括天线电路(ANT)、低噪声放大器(LNA)、混频器(Mixer)、中频放大器(IF Amplifier)和解调电路(Demodulator)等。

摩托罗拉手机接收电路基本上都采用以上电路。

超外差一次变频接收机工作过程是：天线感应到的无线蜂窝信号(GSM900频段935,--960MHz或DCSl800频段1805---1880MHz)不断变频，经天线电路和射频滤波器进入接收电路。

接收到的信号首先由低噪声放大器进行放大，放大后的信号再经射频滤波器后，被送到混频器。

在混频器中，射频信号与接收VCO信号进行混频，得到接收中频信号。

中频信号经中频放大后，在中频处理模块内进行RXI／Q解调，解调所用的参考信号来自接收中频VCO。

该信号首先在中频处理电路中被分频，然后与接收中频信号进行混频，得到67.707kHz的RXI／Q信号。

2.超外差二次变频接收机若接收机射频电路中有两个混频电路，则该机是超外差二次变频接收机。

手机射频部分核心电路分析

手机射频部分核心电路分析

中频
分频器
环路滤波
鉴相器
CPU
压控震荡器
基准时钟
三 ．举例说明：
• 如果要产生一个60信道的发射频率，在手机启 动发射瞬间，CPU将输出发射始能信号TX-EN 给中频，中频各组供电都满足（RE-REG SFOUT，）的情况下，在其内部的TX-VCO会产 生一个震荡频率，此频率分频后与基准频率存 在着起始频差，这个频差相对来说很大，鉴相 器输出的差拍信号就很高，但这个信号很容易 被环路滤波电路抑制，所以加到VCO输入端的 电压很小，控制建立不起来；当频差减小到一 定值时，鉴相器输出的误差电压是上下不对称 的差频波，其平均分量（直流电平）将不为零， 通过环路滤波电路后，对VCO进行调节，使它 向所需频率靠拢，直至等于所需频率902M。 （鉴相器内TX-CP的产生变化过程如下图）：
四 。维修实例
• 1 。故障表现：一台V3开机能打电话， 但放一会儿（大约30秒种左右）就没信 号了。重新开机故障依旧，也是开始能 上网能打电话，但一会就没信号了。
• 2 。分析思路：开机时能打电话，说明射 频部分没什么大问题，可能某个元器件 变值了，也可能是某个控制信号不稳定 引起的。现在最好是将手机设在接收发 射状态测其波形，且维持一段时间，看 有什么发生变化了。
输出
分频器 f/n
一 ．ＰＬＬ的基本工作原理
• ＰＬＬ在开机，换频或由开环到闭环时处与失 锁状态，在这个状态中，VCO（压控震荡器） 将产生一个频率，这个频率分频后和基准频率 会有一个频差，它在鉴相器PD内与基准频率完 成相位比较，鉴相器会输出一个上下不对称的 稳定差拍波，其平均分量为一个衡定直流电压。 此电压经LPF（低通滤波电路），滤除掉干扰 成分和高频成分后得到一个纯净的直流控制电 压，这个电压再去控制VCO，使VCO的平均频 率向所需频率靠拢，最终输出一个精准稳定的 所需要的频率。

手机各电路原理 射频电路 内容详细 不看后悔

手机各电路原理 射频电路 内容详细 不看后悔
• 4）、压控振荡器（VCX0）：同上描述。 • 5）、稳压器（Regulators）：作为芯片内部的稳压器，将
输入电池电压转换成内部电路所需的工作电压。
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
射频电路的主要元件及工作原理
2，射频电路
接收电路、发射电路
一、手机通用的接收与发射流程
天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA
手机通用的接收与发射流程
1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。
• 射频振荡器（或本地振荡器，RFVCO）： • 中频滤波器:在电路中只允许中频信号通过，主要用来
防止邻近信道的干扰，提高邻近信道的选择性。
射频电路的主要元件及工作原理
• 2）、发射机（Transmitter）：提供射频信号的上行链 路，将IQ基带信号调制成发射射频信号。
• 包含2个发射压控振荡器（TXVCO）、缓冲放大器、下变 频混频器、正交调制器、带Charge Pump和环路滤波器的 鉴相器（PD），另一路分频器和环路滤波器用于正交调制 器与下变频混频器完成产生合适的TX调制中频。
5、功率放大器（U600）
• RF3146是RFMD公司生产的第三代功率放大器(PA)模块， 集成了整合功率控制技术的高功率（GSM35dB、DCS与 PCS 33dB）、高效率（GSM 60%、DCS/PCS 55%）的 射频功放模组，内置方向耦合器、检波二极管、和专用功 率控制集成电路（ASIC），适用于GSM850、EGSM900、 DCS、PCS频段，输出功率控制范围达到50dB。

手机射频电路设计分析讲解

手机射频电路设计分析讲解
捕获带指环路能通过捕获过程而进入同步状态所允许 的最大固有频差
捕获时间是环路由起始时刻到进入同步状态的时刻之 间的时间间隔
Frequency deviation capability >> the max. PLL capture range
（2）环路锁定之后稳态频差等于零，进入同步状态。稳态 相差通常总是存在的，它是一个固定值。
2019/6/9
RF DBTEL
返回
12
基本构成电路分析
鉴相器（Phase Detector） 电荷泵——环路低通滤波器 （Charge Pump——Loop Filter ） 压控振荡器（Voltage Controlled Oscillator） 分频器（DIV）
2019/6/9
RF DBTEL
2019/6/9
Rz
Cp
R4 C4
Cz
To important the transient characteristics
The loop can track better a change in input frequency
RF DBTEL
VCO
To further reduce the phase noise of the charge pump
2019/6/9
RF DBTEL
18
VCO的选择要素
High spectral purity Linear voltage-frequency transfer characteristic Good frequency stability to temperature Frequency deviation capability >>the max. PLL capture range Time response Low power consumption and Output level Output harmonic level and tuning sensitivity Phase noise

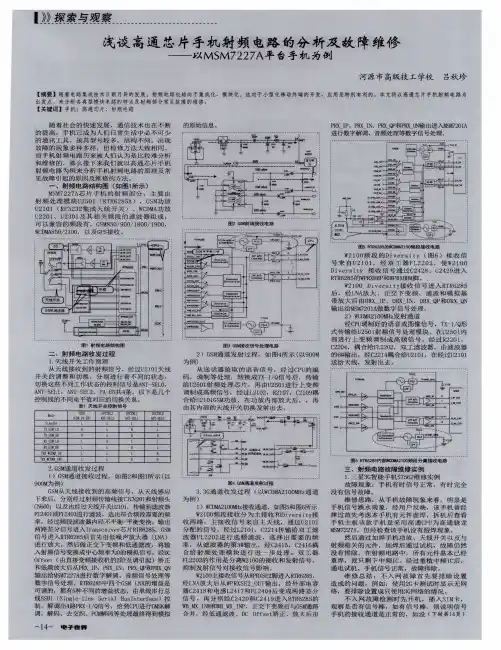

手机射频电路分析

手机射频电路分析

针对互调干扰的优化设计。在某款手机射频前端电路中，发现存在严重的互调干扰问题。通过深入分析，发现问题的根源在于某个非线性器件。针对这一问题，我们采用了高性能的线性化技术，对该器件进行了优化，从而有效抑制了互调干扰的产生。
针对邻道干扰的优化设计。在某款手机射频接收机中，发现存在邻道干扰问题。为了解决这个问题，我们采用了高性能的数字滤波器，对接收信号进行了处理。通过调整滤波器的参数，实现了对邻道干扰的有效滤除，提高了接收机的抗干扰能力。
频率调制（FM）
通过改变载波的相位来传递信息。优点是抗干扰能力强，传输效率高，缺点是实现复杂，对同步要求高。
相位调制（PM）
通过改变载波的振幅来传递数字信息。优点是实现简单，缺点是抗干扰能力差，传输效率低。
ASK（振幅键控）
通过改变载波的频率来传递数字信息。优点是抗干扰能力强，信号质量稳定，缺点是占用频带宽，传输效率低。
滤除带外杂散信号，确保发射信号的频谱纯净。
对射频信号进行放大，以满足发射功率要求。
控制信号发射与接收的切换，保证通信质量。
03
CHAPTER
射频前端模块详解
根据手机应用场景和频段需求，选择合适的天线类型，如PIFA、单极子、偶极子等。
天线类型
匹配网络设计
天线性能评估
通过优化天线与射频前端之间的匹配网络，实现最佳的天线性能，包括阻抗匹配、带宽优化等。
带外干扰
03
优化发射机性能
通过优化发射机的功率控制、调制方式等参数，可以减少发射机产生的带外辐射，降低对周围设备的干扰。
01
合理规划频谱资源
通过合理的频率规划和分配，减少相邻信道之间的干扰，提高频谱利用率。
02
采用高性能滤波器
在接收端采用高性能滤波器，可以有效滤除带外干扰和邻道干扰，提高信号接收质量。
