机械设计基础》杨晓兰版(机械工业出版社)课后习题答案

第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。

一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。

使用条件：蜗杆传动用于空间交错(90)轴的传动。

用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。

11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。

11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。

但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。

这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。

当散热不良时，闭式传动易发生胶合。

在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。

11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。

中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。

在设计、制造中，皆以中间平面上的参数和尺寸为基准。

11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ?答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。

引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。

对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。

11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。

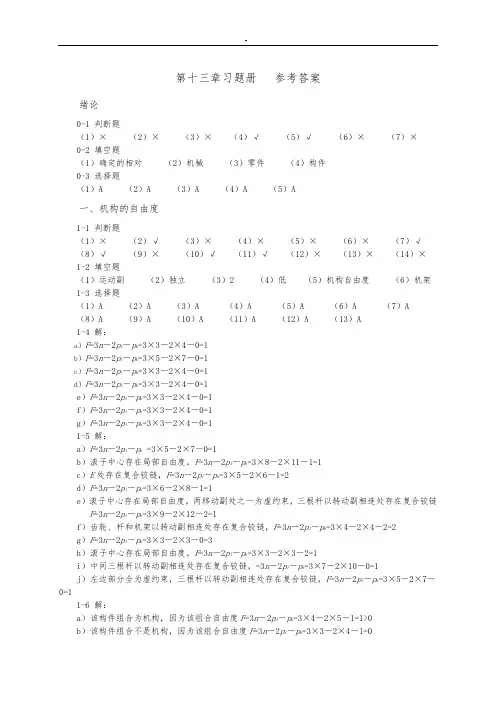

第十三章习题册参考答案绪论0-1 判断题（1）×（2）×（3）×（4）√（5）√（6）×（7）×0-2 填空题（1）确定的相对（2）机械（3）零件（4）构件0-3 选择题（1）A （2）A （3）A （4）A （5）A一、机构的自由度1-1 判断题（1）×（2）√（3）×（4）×（5）×（6）×（7）√（8）√（9）×（10）√（11）√（12）×（13）×（14）×1-2 填空题（1）运动副（2）独立（3）2 （4）低（5）机构自由度（6）机架1-3 选择题（1）A （2）A （3）A （4）A （5）A （6）A （7）A （8）A （9）A （10）A （11）A （12）A （13）A1-4 解：a）F=3n－2p l－p h=3×3－2×4－0=1b）F=3n－2p l－p h=3×5－2×7－0=1c）F=3n－2p l－p h=3×3－2×4－0=1d）F=3n－2p l－p h=3×3－2×4－0=1e）F=3n－2p l－p h=3×3－2×4－0=1f）F=3n－2p l－p h=3×3－2×4－0=1g）F=3n－2p l－p h=3×3－2×4－0=11-5 解：a）F=3n－2p l－p h =3×5－2×7－0=1b）滚子中心存在局部自由度，F=3n－2p l－p h=3×8－2×11－1=1c）E处存在复合铰链，F=3n－2p l－p h=3×5－2×6－1=2d）F=3n－2p l－p h=3×6－2×8－1=1e）滚子中心存在局部自由度，两移动副处之一为虚约束，三根杆以转动副相连处存在复合铰链F=3n－2p l－p h=3×9－2×12－2=1f）齿轮、杆和机架以转动副相连处存在复合铰链，F=3n－2p l－p h=3×4－2×4－2=2g）F=3n－2p l－p h=3×3－2×3－0=3h）滚子中心存在局部自由度，F=3n－2p l－p h=3×3－2×3－2=1i）中间三根杆以转动副相连处存在复合铰链，=3n－2p l－p h=3×7－2×10－0=1j）左边部分全为虚约束，三根杆以转动副相连处存在复合铰链，F=3n－2p l－p h=3×5－2×7－0=1 1-6 解：a）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×4－2×5－1=1>0b）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－1=0c）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×4－2×6－0=0d）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－0=1>0二、平面连杆机构2-1 判断题（1）×（2）×（3）√（4）×（5）√（6）×（7）√（8）√（9）√（10）×（11）×（12）√（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）×（23）×（24）×（25）√2-2 填空题（1）低（2）转动（3）3 （4）连杆，连架杆（5）曲柄，摇杆（6）最短（7）曲柄摇杆（8）摇杆，连杆（9）2 （10）＞（11）运动不确定（12）非工作时间（13）惯性（14）大（15）中的摆动导杆机构有，中的转动导杆机构无（16）机架（17）曲柄（18）曲柄滑块（19）双摇杆（20）双曲柄机构（21）无，有2-3 选择题（1）A （2）C （3）B （4）A （5）B （6）B （7）A （8）C （9）A （10）A （11）A （12）C （13）C （14）A （15）A （16）A （17）A （18）A （19）A （20）A （21）A 2-4 解：a）双曲柄机构，因为40+110<70+90，满足杆长条件，并以最短杆为机架b）曲柄摇杆机构，因为30+130<110+120，满足杆长条件，并以最短杆的邻边为机架c）双摇杆机构，因为50+100>60+70，不满足杆长条件，无论以哪杆为机架都是双摇杆机构d）双摇杆机构，因为50+120=80+90，满足杆长条件，并以最短杆的对边为机架2-5 解：（1）由该机构各杆长度可得l AB+ l BC＜l CD+ l AD，由此可知满足杆长条件，当以AB杆或AB杆的邻边为机架时该机构有曲柄存在（2）以l BC或l AD杆成为机架即为曲柄摇杆机构，以l AB杆成为机架即为双曲柄机构，以l CD杆成为机架即为双摇杆机构2-6 解：（1）曲柄摇杆机构由题意知连架杆CD杆不是最短杆，要为曲柄摇杆机构，连架杆AB杆应为最短杆（0<l AB≤300 mm）且应满足杆长条件l AB+l BC≤l CD+l AD，由此可得0<l AB≤150mm（2）双摇杆机构由题意知机架AD杆不是最短杆的对边，要为双摇杆机构应不满足杆长条件①AB杆为最短杆（0<l AB≤300mm）时，l AB+l BC>l CD+l AD，由此可得150mm<l AB≤300mm②AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC>l CD+l AB，由此可得300mm≤l AB<450mm③AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD>l CD+l BC，由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm，550mm<l AB<1150 mm（3）双曲柄机构要为双曲柄机构，AD杆必须为最短杆且应满足杆长条件①AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC≤l CD+ l AB，由此可得450mm≤l AB≤500mm②AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD≤l CD+l BC，由此可得500mm≤l AB≤550mm由此可知：450mm≤l AB≤550mm2-7 解：a）b）c）d）e）各机构压力角和传动角如图所示，图a)、d ）机构无死点位置，图b)、c ）、e ）机构有死点位置 2-8 解：用作图法求解，主要步骤： （1）计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ （2）取比例尺μ=mm（3）根据比例尺和已知条件定出A 、D 、C 三点，如图所示（4）连接AC ，以AC 为边作角的另一角边线，与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点，连接DC 1和DC 2得摇杆的另一极限位置（两个）（5）从图中量得AC =71mm ，AC 1=26mm ，AC 2=170mm （6）当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ，5mm .4821=+⨯=AC AC l BC μ （7）当摇杆的另一极限位置位于DC 1时：5mm .4922=⨯=AC AC l AB －μ，5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为、和、。

第三章部分题解参考3-5 图3-37所示为一冲床传动机构的设计方案。

设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆杆3带动导杆4来实现冲头上下冲压的动作。

试分析此方案有无结构组成原理上的错误。

若有，应如何修改？习题3-5图习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c) 解 画出该方案的机动示意图如习题3-5解图(a)，其自由度为：14233 2345=-⨯-⨯=--=P P n F 其中：滚子为局部自由度计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。

解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。

其自由度为：115243 2345=-⨯-⨯=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。

其自由度为：123233 2345=-⨯-⨯=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。

习题3-6(a)图 习题3-6(d)图解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(a)解图(a)习题3-6(a)解图(b)解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。

自由度计算：1042332345=-⨯-⨯=--=P P n F习题3-6(d)解图(a) 习题3-6(d)解图(b)3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。

解(a) 10102732345=-⨯-⨯=--=P P n FA 、B 、C 、D 为复合铰链原动件数目应为1说明：该机构为精确直线机构。

当满足BE =BC =CD =DE ，AB =AD ，AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线AF解(b) 1072532345=-⨯-⨯=--=P P n FB 为复合铰链，移动副E 、F 中有一个是虚约束 原动件数目应为1说明：该机构为飞剪机构，即在物体的运动过程中将其剪切。

《机械设计基础》作业答案第一章平面机构的自由度和速度分析1 —1自由度为：F =3n _(2P L +P H _P') _F' =3 7 -(2 9 1-0) -1二21-19 -1=1或：F =3n -2P L -P H=3 6 -2 8 -1-11-6自由度为F =3n _(2P L P H _P') _F' =3 9-(2 12 1 -0) -1 =1或：F =3n -2P L - F H=3 8-2 11-1=24-22 -1=11 —10自由度为：F =3n _(2P L +P H _P') _F' =3 10-(2 14 12 -2) -1 = 30 -28 -1=1或：F =3n-2P L - P H=3 9-2 12-1 2=27-24 -2=11 — 11F =3n -2P L -P H=3 4 -2 4 -2=21 — 13:求出题1-13图导杆机构的全部瞬心和构件R4 p 3 P34 R3 1、3的角速度比。

1 - 14：求出题1-14图正切机构的全部瞬心。

设 •= =10rad/s ，求构件3的速度v 3 。

v 3 =v P13 =叫 P 14P 3 =10^200 = 2000mm/s1- 15:题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比「1/「2。

构件1、2的瞬心为P 12P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心⑷ 1 沃 P 14p 2 =切2 “ !~24 P 12 4-13 P3PP1 3创|P 24p 2| 2r 2 ⑷ 2 IR 4P 12I r i=10 AC tan BCA 916.565mm/s :2.9rad / s转中心的距离l AC =15mm , I AB = 90mm ,^10rad /s ，求『-00和『-1800时，从动件角速度-'2的数值和方向。

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。

第十三章习题册参考答案绪论0-1 判断题（1）×（2）×（3）×（4）√（5）√（6）×（7）×0-2 填空题（1）确定的相对（2）机械（3）零件（4）构件0-3 选择题（1）A （2）A （3）A （4）A （5）A一、机构的自由度1-1 判断题（1）×（2）√（3）×（4）×（5）×（6）×（7）√（8）√（9）×（10）√（11）√（12）×（13）×（14）×1-2 填空题（1）运动副（2）独立（3）2 （4）低（5）机构自由度（6）机架1-3 选择题（1）A （2）A （3）A （4）A （5）A （6）A （7）A （8）A （9）A （10）A （11）A （12）A （13）A1-4 解：a）F=3n－2p l－p h=3×3－2×4－0=1b）F=3n－2p l－p h=3×5－2×7－0=1c）F=3n－2p l－p h=3×3－2×4－0=1d）F=3n－2p l－p h=3×3－2×4－0=1e）F=3n－2p l－p h=3×3－2×4－0=1f）F=3n－2p l－p h=3×3－2×4－0=1g）F=3n－2p l－p h=3×3－2×4－0=11-5 解：a）F=3n－2p l－p h =3×5－2×7－0=1b）滚子中心存在局部自由度，F=3n－2p l－p h=3×8－2×11－1=1c）E处存在复合铰链，F=3n－2p l－p h=3×5－2×6－1=2d）F=3n－2p l－p h=3×6－2×8－1=1e）滚子中心存在局部自由度，两移动副处之一为虚约束，三根杆以转动副相连处存在复合铰链F=3n－2p l－p h=3×9－2×12－2=1f）齿轮、杆和机架以转动副相连处存在复合铰链，F=3n－2p l－p h=3×4－2×4－2=2g）F=3n－2p l－p h=3×3－2×3－0=3h）滚子中心存在局部自由度，F=3n－2p l－p h=3×3－2×3－2=1i）中间三根杆以转动副相连处存在复合铰链，=3n－2p l－p h=3×7－2×10－0=1j）左边部分全为虚约束，三根杆以转动副相连处存在复合铰链，F=3n－2p l－p h=3×5－2×7－0=1 1-6 解：a）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×4－2×5－1=1>0b）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－1=0c）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×4－2×6－0=0d）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－0=1>0二、平面连杆机构2-1 判断题（1）×（2）×（3）√（4）×（5）√（6）×（7）√（8）√（9）√（10）×（11）×（12）√（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）×（23）×（24）×（25）√2-2 填空题（1）低（2）转动（3）3 （4）连杆，连架杆（5）曲柄，摇杆（6）最短（7）曲柄摇杆（8）摇杆，连杆（9）2 （10）＞（11）运动不确定（12）非工作时间（13）惯性（14）大（15）中的摆动导杆机构有，中的转动导杆机构无（16）机架（17）曲柄（18）曲柄滑块（19）双摇杆（20）双曲柄机构（21）无，有2-3 选择题（1）A （2）C （3）B （4）A （5）B （6）B （7）A （8）C （9）A （10）A （11）A （12）C （13）C （14）A （15）A （16）A （17）A （18）A （19）A （20）A （21）A 2-4 解：a）双曲柄机构，因为40+110<70+90，满足杆长条件，并以最短杆为机架b）曲柄摇杆机构，因为30+130<110+120，满足杆长条件，并以最短杆的邻边为机架c）双摇杆机构，因为50+100>60+70，不满足杆长条件，无论以哪杆为机架都是双摇杆机构d）双摇杆机构，因为50+120=80+90，满足杆长条件，并以最短杆的对边为机架2-5 解：（1）由该机构各杆长度可得l AB+ l BC＜l CD+ l AD，由此可知满足杆长条件，当以AB杆或AB杆的邻边为机架时该机构有曲柄存在（2）以l BC或l AD杆成为机架即为曲柄摇杆机构，以l AB杆成为机架即为双曲柄机构，以l CD杆成为机架即为双摇杆机构2-6 解：（1）曲柄摇杆机构由题意知连架杆CD杆不是最短杆，要为曲柄摇杆机构，连架杆AB杆应为最短杆（0<l AB≤300 mm）且应满足杆长条件l AB+l BC≤l CD+l AD，由此可得0<l AB≤150mm（2）双摇杆机构由题意知机架AD杆不是最短杆的对边，要为双摇杆机构应不满足杆长条件①AB杆为最短杆（0<l AB≤300mm）时，l AB+l BC>l CD+l AD，由此可得150mm<l AB≤300mm②AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC>l CD+l AB，由此可得300mm≤l AB<450mm③AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD>l CD+l BC，由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm，550mm<l AB<1150 mm（3）双曲柄机构要为双曲柄机构，AD杆必须为最短杆且应满足杆长条件①AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC≤l CD+ l AB，由此可得450mm≤l AB≤500mm②AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD≤l CD+l BC，由此可得500mm≤l AB≤550mm由此可知：450mm≤l AB≤550mm2-7 解：a ）b ）c ）d ）e ） 各机构压力角和传动角如图所示，图a)、d ）机构无死点位置，图b)、c ）、e ）机构有死点位置 2-8 解：用作图法求解，主要步骤： （1）计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ （2）取比例尺μ=0.001m/mm（3）根据比例尺和已知条件定出A 、D 、C 三点，如图所示（4）连接AC ，以AC 为边作θ角的另一角边线，与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点，连接DC 1和DC 2得摇杆的另一极限位置（两个）（5）从图中量得AC =71mm ，AC 1=26mm ，AC 2=170mm （6）当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ，5mm .4821=+⨯=AC AC l BC μ （7）当摇杆的另一极限位置位于DC 1时：5mm .4922=⨯=AC AC l AB －μ，5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为22.5mm 、48.5mm 和49.5mm 、120.5mm 。

机械设计基础第1章平面机构自由度习题解答1-1至1-4 绘制机构运动简图。

1-11-21-31-41-5至1-12 计算机构自由度局部自由度虚约束局部自由度1-5 有一处局部自由度（滚子），有一处虚约束（槽的一侧），无复合铰链n=6 P L=8 P H=1 F=3×6-2×8-1=11-6 有一处局部自由度（滚子），无复合铰链、虚约束n=8 P L=11 P H=1 F=3×8-2×11-1=11-7 无复合铰链、局部自由度、虚约束n=8 P L=11 P H=0 F=3×8-2×11-0=21-8 无复合铰链、局部自由度、虚约束n=6 P L=8 P H=1 F=3×6-2×8-1=11-9 有两处虚约束（凸轮、滚子处槽的一侧），局部自由度1处，无复合铰链n=4 P L=4 P H=2F=3×4-2×4-2=21-10 复合铰链、局部自由度、虚约束各有一处凸轮、齿轮为同一构件时，n=9 P L=12 P H=2F=3×9-2×12-2=1凸轮、齿轮为不同构件时n=10 P L=13 P H=2 F=3×10-2×13-2=2 图上应在凸轮上加一个原动件。

1-11 复合铰链一处，无局部自由度、虚约束n=4 P L=4 P H=2 F=3×4-2×4-2=2 1-12 复合铰链、局部自由度、虚约束各有一处n=8 P L=11 P H=1 F=3×8-2×11-1=1。

《机械设计基础》习题解答机械工程学院目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承---------------------------------------------------------50 第十三章滑动轴承-------------------------------------------- ------------ 56 第十四章联轴器和离合器------------------------------- 59 第十五章弹簧------------------------------------------62 第十六章机械传动系统的设计----------------------------65第0章绪论0-1机器的特征是什么？机器和机构有何区别？[解] 1）都是许多人为实物的组合；2）实物之间具有确定的相对运动；3）能完成有用的机械功能或转换机械能。

《机械设计基础》课后习题答案第一篇：《机械设计基础》课后习题答案模块八一、填空1、带传动的失效形式有打滑和疲劳破坏。

2、传动带中的的工作应力包括拉应力、离心应力和弯曲应力。

3、单根V带在载荷平稳、包角为180°、且为特定带长的条件下所能传递的额定功率P0主要与带型号、小轮直径和小轮转速有关。

4、在设计V带传动时，V带的型号根据传递功率和小轮转速选取。

5、限制小带轮的最小直径是为了保证带中弯曲应力不致过大。

6、V带传动中，限制带的根数Z≤Zmax，是为了保证每根V带受力均匀（避免受力不均）。

7、V带传动中，带绕过主动轮时发生带滞后于带轮的弹性滑动。

8、带传动常见的张紧装置有定期张紧装置、自动张紧装置和张紧轮等几种。

9、V带两工作面的夹角θ为40°，V带轮的槽形角ϕ应小于θ角。

10、链传动和V带传动相比，在工况相同的条件下，作用在轴上的压轴力较小，其原因是链传动不需要初拉力。

11、链传动张紧的目的是调整松边链条的悬垂量。

采用张紧轮张紧时，张紧轮应布置在松边，靠近小轮，从外向里张紧。

二、选择1、平带、V带传动主要依靠（D）来传递运动和动力。

A．带的紧边拉力；B．带的松边拉力；C．带的预紧力；D．带和带轮接触面间的摩擦力。

2、在初拉力相同的条件下，V带比平带能传递较大的功率，是因为V带（C）。

A．强度高；B．尺寸小；C．有楔形增压作用；D．没有接头。

3、带传动正常工作时不能保证准确的传动比，是因为（D）。

A．带的材料不符合虎克定律；B．带容易变形和磨损；C．带在带轮上打滑；D．带的弹性滑动。

4、带传动在工作时产生弹性滑动，是因为（B）。

A．带的初拉力不够；B．带的紧边和松边拉力不等；C．带绕过带轮时有离心力；D．带和带轮间摩擦力不够。

5、带传动发生打滑总是（A）。

A．在小轮上先开始；B．在大轮上先开始；C．在两轮上同时开始；D不定在哪轮先开始。

6、带传动中，v1为主动轮的圆周速度，v2为从动轮的圆周速度，v为带速，这些速度之间存在的关系是（B）。

机械设计基础1- 5至1-12 指出（题1-5图~1-12图）机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度，并判断是否具有确定的运动。

1-5 解F =3n 2P L P H =3 6 2 8 1=11-6 解F =3n 2P L P H =3 8 2 11 1=11-7 解F =3n 2P L P H =3 8 2 11 0=21-8 解F =3n 2P L P H=3 6 2 8 1=11-9 解F =3n 2P L P H =3 4 2 4 2=21-10 解F =3n 2P L P H=3 9 2 12 2=11-11 解F =3n 2P L P H = 3 4 2 4 2 =21-12 解F =3n 2P L P H =3 3 2 3 0=32- 1 试根据题2-1 图所标注的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。

题2-1 图答: a ）40 110 150 70 90 160，且最短杆为机架，因此是双曲柄机构。

b ）45 120 165 100 70 170，且最短杆的邻边为机架，因此是曲柄摇杆机构。

c ）60 100 160 70 62 132 ，不满足杆长条件，因此是双摇杆机构。

d ）50 100 150 100 90 190 ，且最短杆的对边为机架，因此是双摇杆机构。

2- 3 画出题2-3 图所示个机构的传动角和压力角。

图中标注箭头的构件为原动件。

2- 5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5 图所示，要求踏板CD 在水平位置上下各摆10 度，且l CD 500mm ，l AD 1000mm 。

（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）'计算此机构的最小传动角。

题 2-5 图 解 : （ 1 ）由题意踏板 CD 在水平位置上下摆动 10 ，就是曲柄摇杆机构中摇杆的极限位 置，此时曲柄与连杆处于两次共线位置。

第十三章习题册参考答案绪论0-1 判断题（1）×（2）×（3）×（4）√（5）√（6）×（7）×0-2 填空题（1）确定的相对（2）机械（3）零件（4）构件0-3 选择题（1）A （2）A （3）A （4）A （5）A一、机构的自由度1-1 判断题（1）×（2）√（3）×（4）×（5）×（6）×（7）√（8）√（9）×（10）√（11）√（12）×（13）×（14）×1-2 填空题（1）运动副（2）独立（3）2 （4）低（5）机构自由度（6）机架1-3 选择题（1）A （2）A （3）A （4）A （5）A （6）A （7）A（8）A （9）A （10）A （11）A （12）A （13）A1-4 解：a）F=3n－2p l－p h=3×3－2×4－0=1b）F=3n－2p l－p h=3×5－2×7－0=1c）F=3n－2p l－p h=3×3－2×4－0=1d）F=3n－2p l－p h=3×3－2×4－0=1e）F=3n－2p l－p h=3×3－2×4－0=1f）F=3n－2p l－p h=3×3－2×4－0=1g）F=3n－2p l－p h=3×3－2×4－0=11-5 解：a）F=3n－2p l－p h =3×5－2×7－0=1b）滚子中心存在局部自由度，F=3n－2p l－p h=3×8－2×11－1=1c）E处存在复合铰链，F=3n－2p l－p h=3×5－2×6－1=2d）F=3n－2p l－p h=3×6－2×8－1=1e）滚子中心存在局部自由度，两移动副处之一为虚约束，三根杆以转动副相连处存在复合铰链F=3n－2p l－p h=3×9－2×12－2=1f）齿轮、杆和机架以转动副相连处存在复合铰链，F=3n－2p l－p h=3×4－2×4－2=2g）F=3n－2p l－p h=3×3－2×3－0=3h）滚子中心存在局部自由度，F=3n－2p l－p h=3×3－2×3－2=1i）中间三根杆以转动副相连处存在复合铰链，=3n－2p l－p h=3×7－2×10－0=1j）左边部分全为虚约束，三根杆以转动副相连处存在复合铰链，F=3n－2p l－p h=3×5－2×7－0=11-6 解：a）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×4－2×5－1=1>0b）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－1=0c）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×4－2×6－0=0d）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－0=1>0二、平面连杆机构2-1 判断题（1）×（2）×（3）√（4）×（5）√（6）×（7）√（8）√（9）√（10）×（11）×（12）√（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）×（23）×（24）×（25）√2-2 填空题（1）低（2）转动（3）3 （4）连杆，连架杆（5）曲柄，摇杆（6）最短（7）曲柄摇杆（8）摇杆，连杆（9）2 （10）＞（11）运动不确定（12）非工作时间（13）惯性（14）大（15）中的摆动导杆机构有，中的转动导杆机构无（16）机架（17）曲柄（18）曲柄滑块（19）双摇杆（20）双曲柄机构（21）无，有2-3 选择题（1）A （2）C （3）B （4）A （5）B （6）B （7）A（8）C （9）A （10）A （11）A （12）C （13）C （14）A（15）A （16）A （17）A （18）A （19）A （20）A （21）A2-4 解：a）双曲柄机构，因为40+110<70+90，满足杆长条件，并以最短杆为机架b）曲柄摇杆机构，因为30+130<110+120，满足杆长条件，并以最短杆的邻边为机架c）双摇杆机构，因为50+100>60+70，不满足杆长条件，无论以哪杆为机架都是双摇杆机构d）双摇杆机构，因为50+120=80+90，满足杆长条件，并以最短杆的对边为机架2-5 解：（1）由该机构各杆长度可得l AB+ l BC＜l CD+ l AD，由此可知满足杆长条件，当以AB杆或AB杆的邻边为机架时该机构有曲柄存在（2）以l BC或l AD杆成为机架即为曲柄摇杆机构，以l AB杆成为机架即为双曲柄机构，以l CD杆成为机架即为双摇杆机构2-6 解：（1）曲柄摇杆机构由题意知连架杆CD杆不是最短杆，要为曲柄摇杆机构，连架杆AB杆应为最短杆（0<l AB≤300 mm）且应满足杆长条件l AB+l BC≤l CD+l AD，由此可得0<l AB≤150mm（2）双摇杆机构由题意知机架AD杆不是最短杆的对边，要为双摇杆机构应不满足杆长条件①AB杆为最短杆（0<l AB≤300mm）时，l AB+l BC>l CD+l AD，由此可得150mm<l AB≤300mm②AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC>l CD+l AB，由此可得300mm≤l AB<450mm③AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD>l CD+l BC，由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm，550mm<l AB<1150 mm（3）双曲柄机构要为双曲柄机构，AD杆必须为最短杆且应满足杆长条件①AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC≤l CD+ l AB，由此可得450mm≤l AB≤500mm②AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD≤l CD+l BC，由此可得500mm≤l AB≤550mm由此可知：450mm≤l AB≤550mm2-7 解：a ）b ）c ）d ）e ）各机构压力角和传动角如图所示，图a)、d ）机构无死点位置，图b)、c ）、e ）机构有死点位置 2-8 解：用作图法求解，主要步骤：（1）计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ （2）取比例尺μ=0.001m/mm（3）根据比例尺和已知条件定出A 、D 、C 三点，如图所示（4）连接AC ，以AC 为边作θ角的另一角边线，与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点，连接DC 1和DC 2得摇杆的另一极限位置（两个）（5）从图中量得AC =71mm ，AC 1=26mm ，AC 2=170mm（6）当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ，5mm .4821=+⨯=AC AC l BC μ （7）当摇杆的另一极限位置位于DC 1时： 5mm .4922=⨯=AC AC l AB －μ，5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为22.5mm 、48.5mm 和49.5mm 、120.5mm 。

机械设计基础教材习题参考解答（第一章~第五章）2012.8目录第1章机械设计概论 _______________________________ 2第2章机械零件尺寸的确定_________________________ 3第3章平面机构运动简图及平面机构自由度____________ 4第4章平面连杆机构 _______________________________ 6第5章凸轮机构 __________________________________ 11第1章机械设计概论思考题和练习题1-1举例说明什么是新型设计、继承设计和变型设计。

解：新型设计通常人们指应用成熟的科学技术或经过实验证明是可行的新技术，设计过去没有过的新型机械，如：新型机械手、动车、扑翼飞机、电动汽车等；继承设计通常指人们根据使用经验和技术发展对已有的机械进行设计更新，以提高其性能、降低其制造成本或减少其运用费用，如：大众系列汽车、大家电产品等。

变型设计通常指人们为适应新的需要对已有的机械作部分的修改或增删而发展出不同于标准型的变型产品，如：。

各种工程机械、农田作业机械等。

1-2解：评价产品的优劣的指标有哪些？解：产品的性能、产品的1-3机械零件常用的材料有哪些？为零件选材时应考虑哪些主要要求？解：制造机械零件的材料目前用得最多的是金属材料，其又分为钢铁材料和非铁材料（如铜、铝及其合金等）；其次是非金属材料（如工程塑料、橡胶、玻璃、皮革、纸板、木材及纤维制品等）和复合材料（如纤维增强塑料、金属陶瓷等）。

从各种各样的材料中选择出合用的材料是一项受到多方面因素制约的工作，通常应考虑下面的原则：1)载荷的大小和性质，应力的大小、性质及其分布状况2)零件的工作条件3)零件的尺寸及质量4)经济性1-4解：机械设计的内容和步骤？解：机械设计的内容包括：构思和方案设计、强度分析、材料的选择、结构设计等。

机械设计的步骤：明确设计任务，总体设计，技术设计，样机试制等。

第十三章习题册参考答案绪论0-1 判断题（1）×（2）×（3）×（4）√（5）√（6）×（7）×0-2 填空题（1）确定的相对（2）机械（3）零件（4）构件0-3 选择题（1）A （2）A （3）A （4）A （5）A一、机构的自由度1-1 判断题（1）×（2）√（3）×（4）×（5）×（6）×（7）√（8）√（9）×（10）√（11）√（12）×（13）×（14）×1-2 填空题（1）运动副（2）独立（3）2 （4）低（5）机构自由度（6）机架1-3 选择题（1）A （2）A （3）A （4）A （5）A （6）A （7）A（8）A （9）A （10）A （11）A （12）A （13）A1-4 解：a）F=3n－2p l－p h=3×3－2×4－0=1b）F=3n－2p l－p h=3×5－2×7－0=1c）F=3n－2p l－p h=3×3－2×4－0=1d）F=3n－2p l－p h=3×3－2×4－0=1e）F=3n－2p l－p h=3×3－2×4－0=1f）F=3n－2p l－p h=3×3－2×4－0=1g）F=3n－2p l－p h=3×3－2×4－0=11-5 解：a）F=3n－2p l－p h=3×5－2×7－0=1b）滚子中心存在局部自由度，F=3n－2p l－p h=3×8－2×11－1=1c）E处存在复合铰链，F=3n－2p l－p h=3×5－2×6－1=2d）F=3n－2p l－p h=3×6－2×8－1=1e）滚子中心存在局部自由度，两移动副处之一为虚约束，三根杆以转动副相连处存在复合铰链F=3n－2p l－p h=3×9－2×12－2=1f）齿轮、杆和机架以转动副相连处存在复合铰链，F=3n－2p l－p h=3×4－2×4－2=2g）F=3n－2p l－p h=3×3－2×3－0=3h）滚子中心存在局部自由度，F=3n－2p l－p h=3×3－2×3－2=1i）中间三根杆以转动副相连处存在复合铰链，=3n－2p l－p h=3×7－2×10－0=1j）左边部分全为虚约束，三根杆以转动副相连处存在复合铰链，F=3n－2p l－p h=3×5－2×7－0=11-6 解：a）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×4－2×5－1=1>0b）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－1=0c）该构件组合不是机构，因为该组合自由度F=3n－2p l－p h=3×4－2×6－0=0d）该构件组合为机构，因为该组合自由度F=3n－2p l－p h=3×3－2×4－0=1>0二、平面连杆机构2-1 判断题（1）×（2）×（3）√（4）×（5）√（6）×（7）√（8）√（9）√（10）×（11）×（12）√（13）×（14）×（15）√（16）×（17）×（18）√（19）×（20）√（21）×（22）×（23）×（24）×（25）√2-2 填空题（1）低（2）转动（3）3 （4）连杆，连架杆（5）曲柄，摇杆（6）最短（7）曲柄摇杆（8）摇杆，连杆（9）2 （10）＞（11）运动不确定（12）非工作时间（13）惯性（14）大（15）中的摆动导杆机构有，中的转动导杆机构无（16）机架（17）曲柄（18）曲柄滑块（19）双摇杆（20）双曲柄机构（21）无，有2-3 选择题（1）A （2）C （3）B （4）A （5）B （6）B （7）A（8）C （9）A （10）A （11）A （12）C （13）C （14）A（15）A （16）A （17）A （18）A （19）A （20）A （21）A2-4 解：a）双曲柄机构，因为40+110<70+90，满足杆长条件，并以最短杆为机架b）曲柄摇杆机构，因为30+130<110+120，满足杆长条件，并以最短杆的邻边为机架c）双摇杆机构，因为50+100>60+70，不满足杆长条件，无论以哪杆为机架都是双摇杆机构d）双摇杆机构，因为50+120=80+90，满足杆长条件，并以最短杆的对边为机架2-5 解：（1）由该机构各杆长度可得l AB+ l BC＜l CD+ l AD，由此可知满足杆长条件，当以AB杆或AB杆的邻边为机架时该机构有曲柄存在（2）以l BC或l AD杆成为机架即为曲柄摇杆机构，以l AB杆成为机架即为双曲柄机构，以l CD杆成为机架即为双摇杆机构2-6 解：（1）曲柄摇杆机构由题意知连架杆CD杆不是最短杆，要为曲柄摇杆机构，连架杆AB杆应为最短杆（0<l AB≤300 mm）且应满足杆长条件l AB+l BC≤l CD+l AD，由此可得0<l AB≤150mm（2）双摇杆机构由题意知机架AD杆不是最短杆的对边，要为双摇杆机构应不满足杆长条件①AB杆为最短杆（0<l AB≤300mm）时，l AB+l BC>l CD+l AD，由此可得150mm<l AB≤300mm②AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC>l CD+l AB，由此可得300mm≤l AB<450mm③AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD>l CD+l BC，由此可得550mm<l AB<1150mm由此可知：150mm<l AB<450 mm，550mm<l AB<1150 mm（3）双曲柄机构要为双曲柄机构，AD杆必须为最短杆且应满足杆长条件①AB杆为中间杆（300mm≤l AB≤500mm）时，l AD+l BC≤l CD+ l AB，由此可得450mm≤l AB≤500mm②AB杆为最长杆（500mm≤l AB<1150mm）时，l AB+l AD≤l CD+l BC，由此可得500mm≤l AB≤550mm由此可知：450mm≤l AB≤550mm2-7 解：a ）b ）c ）d ）e ） 各机构压力角和传动角如图所示，图a)、d ）机构无死点位置，图b)、c ）、e ）机构有死点位置 2-8 解：用作图法求解，主要步骤： （1）计算极位夹角：︒=+-⨯︒=+-⨯︒=3615.115.118011180K K θ （2）取比例尺μ=0.001m/mm（3）根据比例尺和已知条件定出A 、D 、C 三点，如图所示（4）连接AC ，以AC 为边作θ角的另一角边线，与以D 为圆心、摇杆DC 为半径的圆弧相交于C 1和C 2点，连接DC 1和DC 2得摇杆的另一极限位置（两个）（5）从图中量得AC =71mm ，AC 1=26mm ，AC 2=170mm （6）当摇杆的另一极限位置位于DC 1时：5mm .2221=⨯=AC AC l AB －μ，5mm .4821=+⨯=AC AC l BC μ （7）当摇杆的另一极限位置位于DC 1时：5mm .4922=⨯=AC AC l AB －μ，5mm .12022=+⨯=AC AC l BC μ 答：曲柄和连杆的长度分别为22.5mm 、48.5mm 和49.5mm 、120.5mm 。
