7.1声道音箱摆位测算表

客厅影院选择7.1还是5.1.2全景声合适，天空音箱点位怎么定？一般入门级的客厅影院，除了被JS忽悠选购了最低端的AV功放，日系中低档功放一般至少会有7个声道放大，而且新款基本都是支持全景声的，这时候很多人就开始纠结了，两种玩法，到底选7.1声道，还是近几年流行起来的全景声5.1.2。

老蜗牛个人建议，如果条件允许，请优先考虑7.1。

为什么？家庭影院是一个环绕声系统，声音应该是连贯的，来自四面八方的声音信号把观影人笼罩其中，营造出身临其境般的真实感，让人仿佛就是置身在影片表现的场景里。

上图是一个7.1声道家庭影院音箱摆位，下图是一个5.1声道家庭影院音箱摆位，大家可以明显看出，5.1声道是不完整的，几乎丢失了一半的后部背景声场。

有人会说了，5.1最多只是丢失了一半不大重要的背部声场，但是缺少了天空声道可是损失了一个维度啊。

这个说法没错，但是忽视了一个实际问题。

我们讨论的是入门级客厅影院如何布置才能获得更大的成本收益比。

一般来说，影片表现的场景与现实世界是无限接近的，四面八方的声音信号会远多于头顶上的，也就是说墙上的环绕音箱会比头顶上的工作量大，所以应该优先考虑。

而如果是高端影院的话，基础的二维声道已经足够好了，这时候提升第三维度才更有意义。

如果导演拍了一部恐怖片，他想让一个鬼从你的背后慢悠悠地飘过来，结果你的影院是5.1声道，那么你只能听到它从你的旁边飘过来了……这明显违背了导演的意图，也就是说，你看到的电影是'失真'的。

而我们在打造家庭影院时，终极目标就是审片室。

下面来举个例子，下图这个户型，就是具备安装7.1声道条件的。

前面刚说了，装7.1得条件允许才行，如果沙发靠墙，后环绕音箱就没办法装了，或者说不适合安装。

距离耳朵太近，会产生严重的点声源效应，这电影就没法看了。

如果你的客厅影院沙发刚好靠墙，我们就还是看看5.1.2的全景声怎么搞吧。

其实可以参考杜比全景声白皮书。

不过有相当大部分懒癌晚期患者懒得去查了，还有很多童鞋是不知道去哪里查，这里我就简单总结一下，给大家节省一些时间和精力。

7.1声道7.1 SPEAKER LAYOUT 7.1音箱布局一套7.1系统设置使用4个环绕音箱。

为了实现最佳的7.1设置，SBL 和SBR应该设置为direct firing模式，一起放置在位于后面的墙上。

这允许THX高级音箱阵列，或ASA技术去传递它的最好的效果。

如果SBL和SBR不能被放置在一起，参考前置功放或后置功放的THX设置菜单为折中方案去最大化你的系统潜力。

7.1声道系统的作用简单来说就是在听者的周围建立起一套前后声场相对平衡的声场,不同于5.1声道声场的是,它在原有的基础上增加了后中声场声道,同时它也不同于普通6.1声道声场,因为7.1声道有双路后中置,而这双路后中置的最大作用就是为了防止听者因为没有坐在皇帝位而在听觉上产生声场的偏差。

因为人的耳朵分左右两个，这时如果你的后面只有一个中置喇叭，声场就会有所偏差，这个偏差会造成有时你觉得声音是比较靠近左边，因为你左耳先收到声音，有时又会觉得声音在右边，而且声场不会有立体感，几乎是很平面的声音，听起来不对劲。

道理是:当你的耳朵正面不是正对着发音点时，你需要两只喇叭来修正相位差，这是为什么听音乐要至少用两只喇叭（立体声）。

所以，用两个后环绕喇叭所能营造的音场与相位是家庭影院领域里更高级的配置。

DOLBY TRUEHD or DTS-HD BACK SURROUND PLACEMENT Dolby TrueHD 和DTS-HD后环绕布置如果你有一台Dolby TrueHD 与/或 DTS-HD 解码能力的AV功放，并且你正在播放7.1 分离音轨内容，那么你将要分开这两台后置环绕与皇帝位呈60度夹角。

另外，你应该对你的功放设置作一次调整。

简单的进入你THX 认证的前后级功放的THX设置菜单并设置ASA后置环绕音箱到“分离（大于48）“FRONT SPEAKER PLACEMENT 主音箱布置左边和右边的前置主音箱放置在人耳高度，与皇帝位产生一个45度夹角。

THX摆位指南【ZT】其实具备THX标准的家庭影院系统，摆位也随着制式更新而不断改变。

由从前Dolby surround 的4声道、5.1声道，再发展至现进的THX-EX的7.1声道，包括一对前置、一只中置、一对后中置、一对左右环绕声道及一个超低音，每组喇叭也有其必需注意的摆放方式。

而除了注意喇叭的摆放，一个标准的THX家庭影院系统，即使是器材的摆放、家居环境的布置以及墙身的颜色也有规定。

前置喇叭: 前置喇叭的摆放不难，放在显示画面（投射屏或电视）的左右两侧，距中间点距离相等。

再严格一点，若用于听音乐时前置声道的左右喇叭跟皇帝位成一个等边三角形，即左右声道的角度跟皇帝位成60度角。

但若用于观看电影，则以45度角为佳，因为这是电影混音时常采用的角度。

中置喇叭: 中置喇叭简简单单放在皇帝位的正前方，前置左右声道的中间位置，三个喇叭成一直线，并与皇帝位成一直线，亦需与聆听者耳朵成一水平直线。

使用透声投射幕，前置三只喇叭便放在投射幕后。

超低音: 通常超低音喇叭都会放在前方离墙角1米以上的位置，可有效减少驻波干扰。

亦可将超低音嗽叭置于前置两旁，因为人耳对超低音的方向不太敏感，超低音便不会对前置及中置三个喇叭的定位有所影响。

麻烦一点，可选择一段超低频音乐，再将超低音绕着房间行一转，找出最平稳、深沉及清晰的最佳摆放位置。

左右环绕声喇叭: 放在皇帝位左右两边，跟皇帝位成一直线最为理想。

环绕声需使用THX指定的DIPOLE或TRIPOLE喇叭（即双向或三向发声），以加强包围感，位置应与聆听者成一水平线。

后中置: 先假想将后面墙壁用两条线分成三等份，后中置两只喇叭的摆放，便应是两个分骊点之上。

另外后中置亦必需选择DIPOLE或TRIPOLE喇叭，可令声音的包围感更强烈，更有立体声感觉。

其实器材除了规定的摆放个，其它如DVD播放机，前级及后级扩音机，也有本身的摆放条件。

一般人会为方便遥控接收，一般会放置于屏幕下方，但其实THX并不建意这种形式的摆放方式。

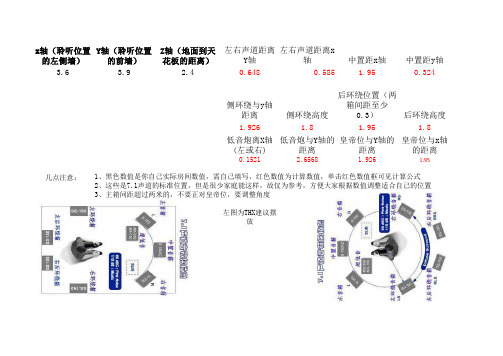

x轴（聆听位置的左侧墙）Y轴（聆听位置
的前墙）
Z轴（地面到天花板的距离）左右声道距离Y轴左右声道距离x 轴中置距x轴中置距y轴3.6 3.9 2.40.6480.585 1.950.324
侧环绕与y轴
距离
侧环绕高度后环绕位置（两箱间距至少0.3）后环绕高度1.926 1.8 1.95 1.8
低音炮离X轴(左或右)低音炮与Y轴的距离皇帝位与Y轴的距离皇帝位与x轴
的距离
0.1521
2.6568 1.926 1.95几点注意：左图为THX建议摆放3、主箱间距超过两米的，不要正对皇帝位，要调整角度
2、这些是7.1声道的标准位置，但是很少家庭能这样，故仅为参考，方便大家根据数值调整适合自己的位置1、黑色数值是你自己实际房间数值，需自己填写，红色数值为计算数值，单击红色数值框可见计算公式。

最靠谱的音箱摆位方案
天涯
【期刊名称】《《电脑迷》》
【年(卷),期】2011(000)003
【摘要】多声道音箱,摆位是关键,如果单元没到位,再好的声音也出不来。

可究竟怎么摆才能发挥音箱的＂功力＂呢？一直以来没有定论。

靠感觉？还是靠高手？其实,跟着杜比实验室的权威指南来,最靠谱!
【总页数】1页(P74-74)
【作者】天涯
【作者单位】
【正文语种】中文
【中图分类】TN946.7
【相关文献】
1.剧院扩声设计中的音箱摆位 [J], 王彦
2.我非常重视音箱的摆位 [J],
3.打通客厅音频"任督"二脉7.1声道音箱摆位全解析 [J], 风语者
4.打通客厅音频“任督”二脉——7.1声道音箱摆位全解析 [J], 风语者
5.摆位自由,轻松构建家中影院PiXA V24定制壁挂音箱+CSW-P10超低音 [J], 田野;小路(图)
因版权原因，仅展示原文概要，查看原文内容请购买。

7.1声道音箱的安排DTS-HD 7.1声道的音箱布局有传统、全后方环绕声、侧面提升、前方增宽、前方提升、中心头顶、中央增高共七种。

另有一标准的中央环绕声6.1声道格局。

现分别图示说明于下：1：传统（7.1 Speaker Layout: Traditional）传统的音箱布局大家都熟悉，但各音箱与听众席的角度就不一定知道了。

DTS 公司给出了具体的角度，声音制作者就是以这样的还原方式去分配声音的。

用户以这种的角度来布置音箱就能获得最正确的声象定位。

2：全后方环绕声（7.1 Speaker Layout: Full Rear Surround）这种布局把环绕音箱后移20度，加强后方声场纵深度。

3：侧面提升（7.1 Speaker Layout: SIDE High）把环绕声分为左环绕高(Lhs)和右环绕高(Rhs)及左、右环绕声(Ls、Rs)共四路。

二路环绕高的音箱高度提高，后方两路环绕声拉宽、前置。

如果你房间的侧墙下方有家俱什么的、或环绕箱不太大，这种放置方式可节省些空间，后方空间也可小些。

4：前方增宽（7.1 Speaker Layout: Front WIDE）这种布局的DTS伴音看来是需要专门制作的，若用传统的7．1声道软件依靠解码器的算法去重构，可以使得房间深度不够的家庭影院也有宽大的声场的效果。

但整体声场的听感就不会与导演的意图一致了。

5：前方提升（7.1 Speaker Layout: Front High）该格式前方有五路，原两路左(L)、右(R)声道分别扩展出左高(Lh)和右高(Rh)另外两路。

这样，前方声场就从主要是水平方向的声像变化发展出水平上下的二维声象变化，正面的动感大大加强。

6：中心头顶（7.1 Speaker Layout: Center Over-Head）这种音箱布局能产生上方近乎半球面的声像定位，对发生在头顶上面的声音表现更加出色。

7：中央增高（7.1 Speaker Layout: Center High）中央声道被分为上下两路，能增强前方的上下感，而后方仍有一中央后方环绕声道：因而后方的环绕感会优于前方提升7.1声场的听感。

音响2.1、5.1、7.1、的摆放音箱和打篮球一样，“站位”很关键说到摆放，其实用个简单点的词儿来说，那就是“站位”，这个和篮球场上的“站位”有很相似的地方。

常打篮球的朋友们都知道，除了技战术和身体之外，另外一个非常重要的因素就是站位。

在抢篮板球的时候，选择好的战位，可以将对手直接卡在一边，从而顺利的拿到球。

而在防守的时候，好的战位可能会使对方球员造成进攻冲撞犯规。

音箱的摆放和它很类似，只是更加强调箱子在整个空间里的位置。

其最终目的，是要使你得到最好的声场，从而听到最好的声音。

但不同的音箱有不同的放发，不过还是有一定规律可寻的：可根据声道数来进行区别，且互相之间有着很强的联系。

--------------------------------------------------------------------------------【内容导航】『除了音箱本身性能外，位置摆放也是影响声音表现的重要因素』『2.0音箱主要面对Hi-Fi级用户，经典的“三角形”摆法已经很成熟』『从2.1到4.1，多声道音箱摆法逐渐成型』『5.1声道音箱的摆放环绕声场是最主要的问题』『在5.1系统上继续做文章 7.1声道的环绕效果更好』『整个空间环境也需考虑，否则箱子就白买了』目前，音箱市场上电脑Hi-Fi级的产品大多都是2.0声道的。

所以，我们先来关注一下它的位置摆放方法。

好在，使用这类产品的朋友多多少少都对音质有一定的要求，因此自我时间非常多。

正所谓“本来不是路，走的人多了也便成了路”，对于2.0音箱来说——“三角形”摆法已经非常成熟了。

其实，这种摆法的出发点在于2.0音箱的特性。

我们都知道，2.0音箱基本上都是作为电脑多媒体音箱来使用的，因此被归为近声场聆听范畴。

这就要求整套系统以你为中心，并且你还要与左、右音箱成中心对称比较理想。

如此一来，你与音箱、音箱与音箱之间的所最终形成的造型，应该是一个平面等腰三角形，而这也是“三角形”摆法命名的由来。

7.1声道家庭影院音响位置的摆放与调整2011-8-11很多人会问，有必要7."1声道吗？搞那么多喇叭好象很麻烦，效果真的有很大的提升吗？我的器材能支持7."1声道？只要调整得当，7."1声道的魅力恐怕让你再也不想回到5."1声道的家庭影院，因为7."1声道真正能达到紧密的声音定位感、包围感与空间感。

什么是7."1声道为什么会有7."1声道这种环绕格式出现。

其实在多声道环绕格式里目前世界上主要有四大阵营：SACD的5."1、DVD Audio的5."1、DTS ES6."1与Dolby Digital EX6."1。

SACD与DVDAudio目前被使用在以音频为主的软件，电影并不使用这两种格式，而DTS ES6."1与DolbyDigital EX6."1才是电影使用的环绕格式。

但是，既然电影格式是6."1声道而不是7."1的音轨，又何来7."1声道呢？请注意在我们的数码音效是世界里除了对DTS与Dolby Digital作译码之外，还有DSP(Digital Surround Processing)的音场处理模式。

在AV功放对DTS或是Dolby Digital音频格式作声轨译码后，通常会加上DSP处理模式，让音场、音色等更接近大型剧院的效果，而此时在高端的AV功放便会将6."1声道的音轨经过数码音场处理程序而转换成7."1声道。

那么针对DTS5."1与Dolby Digital5."1的环绕格式，DSP也是完全可以将其转换成7."1声道。

7.1声道的DSP处理模式在一些比较高端的AV功放都有具备，例如天龙3802、"3803AV功放，更高价的天龙A11SR、A1SR与安桥DS989还配置了美国最先进的THX Ultra 2 DSP模式。
