7种实例教你看懂电气照明平面图对于工业建筑，电气平面图包括了照明及设备动力，照明、动力的回路编号一定是用不同代号分开的。
看懂电气照明平面图才能布置灯具穿线，可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。
在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。
但仅知道这些还不够，还要知道灯具与灯具之间的放线根数。
如果图纸上已标注出导线根数（即图中灯具之间以短斜线标注根数）的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。
若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。
如上图中的七种实例，对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数也不一样。
其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。
在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数（本例图为说明方便，在两根情况下也注出导线根数）。
如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。
由实际接线图可以推测出放线根数。
两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。
电气施工图图标的一般标法是：1、照明开关符号旁边的数字表示在同一个开关面板上的开关的个数.如,2；表示是一个2位开关.3；表示是3位开关,1位开关不标。
2、灯具旁边数字的标法一般是表示灯具的功率,以“瓦”为单位.也有表示安装高度的,如图纸上荧光灯符号旁标有3X20/3,则表示该处安装3管荧光灯盘,每支灯管的功率为20瓦，距地高度为3米.回路编号解释如下:1、照明:WL1，WL2，WL3... 就是wire of lighting的意思(应急照明和疏散照明用WE1，WE2，WE3...)2、插座:WS1，WS2，WS3... 就是wire of socket的意思3、动力(空调，热水器，热风幕，机加工等)WP1，WP2,WP3...就是wire of power的意思4、照明配电箱:AL1，AL2，AL3... 这个A猜想为apply，动力配电箱:AP1，AP2，AP3...同上5、对于专用配电箱，比如空压机:AP-KYJ 这里采用的拼音字头6、在单体厂房比较大，箱子较多的地方，比如对于配电箱AP2的回路编号为:WP1，WP2，WP3...(有的时候两个箱子的回路会重复，还没想到好方法)7、对于辅房，有事时楼层较多，箱子的编号为一层:AP11，AP12，AP13...二层:AP21，AP22，AP23...。
电气施工图的基础知识一、电气施工图的组成(一)按项目划分, 电气工程通常包括以下项目:1.内线工程: 室内照明线路及其他电气线路。
主要是敷设电线路。
2.电气安装工程: 照明灯具、电扇、空调器、电热设备、插座、配电箱及其他电气装置的安装。
3.弱电工程：电子产品中都存在弱电, 传递信号所用电流和电压, 而强电是电力系统的电, 一般用来驱动大功率电力设备。
4.电气接地工程：各种电气装置的保护接地, 工作接地、防静电接地等。
(二)按图形作用来划分电气施工图的种类电气工程图是用来表述电气装置的工作原理, 提供安装接线的施工图。
1.平面图: 表现各种电气设备与线路平面布置的图。
2.电气系统图是表现各种电气设备的平面与空间位置、安装方式及其相互关系图。
3.电路图: 表现某一具体设备或系统电气工作原理。
主要用于指导具体设备与系统的安装、接线、调试、使用与维护。
4.安装接线图安装接线图是表现某一设备内部各种电气元件之间位置关系及连线的图, 用于指导电气安装接线和查线。
检测开关接线是否良好二、常用图例和符号在电气工程图中, 元件、设备、装置、线路及安装方法等, 都是借助图形符号(图例)和文字符号表达的。
(一)图例：一类是线路图图例, 用于电气系统图、电路图、安装接线图；另一类是平面图图例, 用于电气平面图。
(二)文字符号: 通常由基本符号、辅助符号和数字序号组成。
1.基本文字符号: 用以表示电气设备、装置、元件以及线路的基本名称、特征等。
2.辅助文字符号: 用于表示电气设备、装置和元器件以及线路的功能、状态和特征。
3.特殊文字符号: 一些特殊用途的接线端子、导线等常采用专用文字符号标注。
4.文字符号组合形式一般为: 基本符号+辅助符号+数字序号。
例如: FU2表示第二组熔断器。
三、图纸的基本内容(一)照明线路电气系统图在照明线路三相配电系统中, 一般情况下三相导线是一样的, 系统图通常用单相表示。
从配电系统图中, 能够看出配电的规模、各级控制关系、各级控制设备和保护设备的规格、各路负荷容量及导线的型号规格。
一、室内电气照明施工图应包括的内容1、图纸目录及设计说明①目录表明电气照明施工图的编制顺序及每张图的图名，便于查询；②设计说明中主要说明电源来路，线路材料及敷设方法，材料及设备规格、数量、技术参数、供货厂家，施工中的有关技术要求等。
2、电气原理图电气照明施工图具有很强的原理性，其接线原理应按电工学的有关规定执行。
电气原理图主要表明下列内容：①建筑物内的配电系统的组成和连接的原理；②各回路配电装置的组成，用电容量值；③导线和器材的型号、规格、根数、辐射方法、穿线管的名称、管径；④各回路的去向；⑤线路中设备、器材的接地方式。
3、电器照明施工平面图：电气照明施工图是在建筑平面图的基础上绘制而成的，主要表明下列内容：①电源进户线的位置，导线规格，型号根数，引入方法（架空引入时注明架空高度，从地下敷设引入时注明穿管材料、名称、管径等）；②配电箱的位置（包括主配电箱、分配电箱等）；③各用电器材、设备的平面位置、安装高度、安装方法、用电功率等；④线路的敷设方法，穿线器材的名称、管径、导线名称、规格、根数；⑤从各配电箱引出回路的编号；⑥屋顶防雷平面图及室外接地平面图，还反映防雷带布置平面，选用材料、名称、规格、防雷引下方法，接地极材料、规格、安装要求等。
4、电气安装大样图电气安装大样图是表明电气工程中某一部位的具体安装节点详图或安装要求的图样，通常参见现有的安装手册，除特殊情况外，图纸中一般不予画出。
二、室内电气照明施工图的识读及注意事项1、常用电气照明线路及灯具、器材的图例如下表：2序号代号照明灯具安装方式1 X 线吊式2 L 链吊式3 G 管吊式4 D 吸顶式5 B 壁装式6 R 嵌入式7 Z 座灯头式8 L 沿梁下式9 Q 沿墙10 D 沿地板11 Z 沿柱12 P 沿天棚13 M 明敷14 A 暗敷15 G 穿焊接钢管敷设16 DG 穿电线管敷设17 VG 穿硬塑料管敷设18 CP 瓷瓶敷设3要正确识读室内电气照明施工图，可从以下几方面招手：①从设计说明入手，了解整个设计的意图及有关要求；②从电气接线原理图中了解整个建筑的接线方法及总回路数；③在识读电气照明平面图时，可以沿着导线布置程序循序渐进；④防雷接地平面图，表明防雷带的布置、室外接地极的位置及有关材料安装要求。

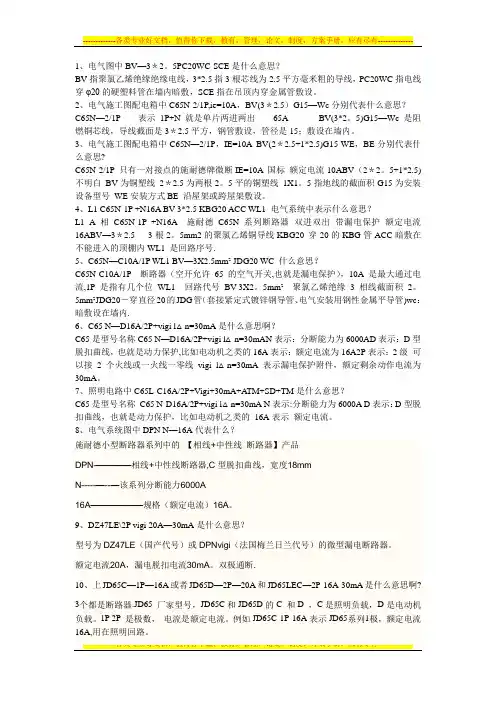

1、电气图中BV—3＊2。
5PC20WC-SCE是什么意思？BV指聚氯乙烯绝缘绝缘电线，3*2.5指3根芯线为2.5平方毫米粗的导线，PC20WC指电线穿φ20的硬塑料管在墙内暗敷，SCE指在吊顶内穿金属管敷设。
2、电气施工图配电箱中C65N-2/1P,ie=10A，BV(3＊2.5）G15—Wc分别代表什么意思？C65N—2/1P 表示1P+N 就是单片两进两出65A BV(3*2。
5)G15—Wc是阻燃铜芯线，导线截面是3＊2.5平方，钢管敷设，管径是15；敷设在墙内。
3、电气施工图配电箱中C65N—2/1P，IE=10A BV(2＊2.5+1*2.5)G15-WE，BE分别代表什么意思?C65N-2/1P 只有一对接点的施耐德牌微断IE=10A 国标额定电流10ABV（2＊2。
5+1*2.5)不明白BV为铜塑线2＊2.5为两根2。
5平的铜塑线1X1。
5指地线的截面积G15为安装设备型号WE安装方式BE 沿屋架或跨屋架敷设。
4、L1 C65N-1P +N16A BV-3*2.5 KBG20 ACC WL1 电气系统中表示什么意思？L1 A相C65N-1P +N16A 施耐德C65N系列断路器双进双出带漏电保护额定电流16ABV—3＊2.5 3根2。
5mm2的聚氯乙烯铜导线KBG20 穿20的KBG管ACC暗敷在不能进入的顶棚内WL1 是回路序号.5、C65N—C10A/1P WL1 BV—3X2.5mm² JDG20 WC 什么意思？C65N-C10A/1P 断路器（空开允许65的空气开关,也就是漏电保护），10A是最大通过电流,1P是指有几个位WL1 回路代号BV-3X2。
5mm²聚氯乙烯绝缘3相线截面积2。
5mm²JDG20－穿直径20的JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管)wc：暗敷设在墙内.6、C65 N—D16A/2P+vigi l△n=30mA是什么意思啊？C65是型号名称C65 N—D16A/2P+vigi l△n=30mAN表示：分断能力为6000AD表示：D型脱扣曲线，也就是动力保护,比如电动机之类的16A表示：额定电流为16A2P表示：2级可以接2个火线或一火线一零线vigi l△n=30mA表示漏电保护附件，额定剩余动作电流为30mA。
照明工程施工图识图流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!照明工程施工图识图流程及注意事项详解在照明工程的实施过程中，正确理解和解读施工图是至关重要的一步。

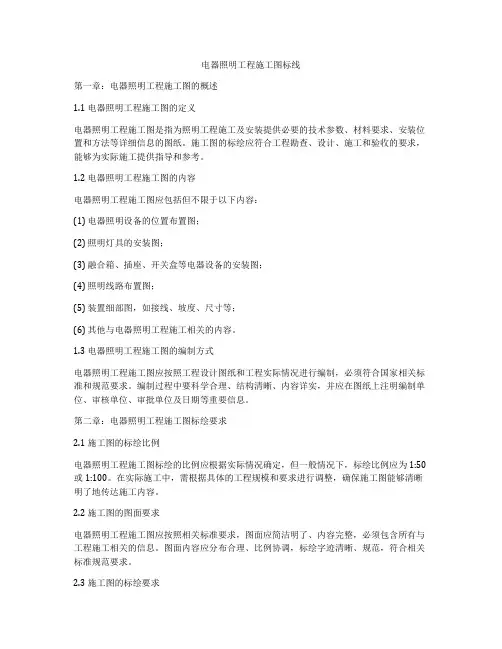

电器照明工程施工图标线第一章：电器照明工程施工图的概述1.1 电器照明工程施工图的定义电器照明工程施工图是指为照明工程施工及安装提供必要的技术参数、材料要求、安装位置和方法等详细信息的图纸。
施工图的标绘应符合工程勘查、设计、施工和验收的要求，能够为实际施工提供指导和参考。
1.2 电器照明工程施工图的内容电器照明工程施工图应包括但不限于以下内容：(1) 电器照明设备的位置布置图；(2) 照明灯具的安装图；(3) 融合箱、插座、开关盒等电器设备的安装图；(4) 照明线路布置图；(5) 装置细部图，如接线、坡度、尺寸等；(6) 其他与电器照明工程施工相关的内容。
1.3 电器照明工程施工图的编制方式电器照明工程施工图应按照工程设计图纸和工程实际情况进行编制，必须符合国家相关标准和规范要求。
编制过程中要科学合理、结构清晰、内容详实，并应在图纸上注明编制单位、审核单位、审批单位及日期等重要信息。
第二章：电器照明工程施工图标绘要求2.1 施工图的标绘比例电器照明工程施工图标绘的比例应根据实际情况确定，但一般情况下，标绘比例应为1:50或1:100。
在实际施工中，需根据具体的工程规模和要求进行调整，确保施工图能够清晰明了地传达施工内容。
2.2 施工图的图面要求电器照明工程施工图应按照相关标准要求，图面应简洁明了、内容完整，必须包含所有与工程施工相关的信息。
图面内容应分布合理、比例协调，标绘字迹清晰、规范，符合相关标准规范要求。
2.3 施工图的标绘要求电器照明工程施工图的标绘应按照相关标准和规范进行，标注文字应明确、准确，图线应粗细相当，线段连接应连续平滑。
所有标绘必须符合图例和符号说明，以保证施工人员能够正确理解施工内容。
2.4 施工图的专业要求电器照明工程施工图的标绘必须符合相关标准和规范，包括但不限于以下内容：(1) 照明灯具的布置应符合照明要求，并与建筑结构相协调；(2) 线路布置应合理、安全、美观，避免干扰其他设备的正常工作；(3) 设备安装细节应清晰、准确，且符合规范要求。
电气工程识图一、建筑电气工程施工图常用图形符号（一)电气工程图形符号电气工程施工图常用符号表2。
1.1（二)文字符号1。
线路文字标注格式如下：a-b（c×d）e—f式中a：回路编号；b：导线或电缆型号；c:导线根数；d:导线截面(mm2)；e:导线或电缆敷设方式代号及导线穿管管径（mm），见表2.1。
2；f：敷设部位代号，见表2。
1.3。
导线或电缆敷设方式的标注符号表2。
1.2注:☆表示是重点，在建筑工程中经常用2．灯具文字标注格式如下:—bf式中a—某场所同类型照明器的套数，通常在一张平面图中各类型灯分别标注；b—灯具类型代号，可以查阅施工图册或产品样本;c—照明器内安装灯泡或灯管的个数；d-每个灯泡或灯管的功率(W）;e—照明器底部距本层楼面的安装高度（m）；f—安装方式代号，灯具安装方式主要有下面几种形式，见表2。
1.4。
1。
4【例2.1。
1】某办公室照明平面中标有.表示办公室有8套灯具，功率为60W,安装高度2。
60m,吊线式安装。
照明平面图中各段导线根数用短横线表示，如管内穿三根线，则在直线上加三小道线，两根线可以省略小道线。
编制电气预算就是根据导线根数及其长度计算导线的工程量。
二、建筑电气工程图的识读 （一)建筑电气工程图电气工程图是一类应用十分广泛的电气图，一项工程的电气图通常由以下几部分组成。
1．目录和前言图纸目录包括序号、图纸名称、编号、张数等。
前言包括设计说明、图例、设备材料明细表等. 2．电气系统图和框图（a) (b ） （c ）图2.1.1某电动机供电电气系统图 （a ）三线图；（b ）单线图；（c)框图FU —熔断器；KM —交流接触器；K —热断电器;M-三相交流异步电动机3．电路原理图 4．接线图5．电气平面图图2.1。
3电动机控制接线图（示出一次元件和主电路）X —端子排；FU —熔断器；KM —接触器；K —热继电器；M-电动机电气平面图主要表示某一电气工程中电气设备、装置和线路的平面布置。
