稳压二极管基本稳压电路
稳压二极管是一种具有稳定电压的电子元器件，一般用于保护电路中的负载免受电压波动的影响，以确保负载电路的稳定工作。
其基本稳压电路如下：
1.电压调整器：稳压二极管的正极被连接到电路的正极，负极被连接到电路的负极。
这个电路可以通过调整输入电压来控制输出电压的大小，从而实现稳压的目的。
2.稳压二极管的特性：稳压二极管具有常数电压降，因此无论输入电压如何变化，它的电压降总是保持不变。
当输入电压变化时，稳压二极管会自动改变其电流，使其电压降保持恒定，从而保护负载电路。
3.限流电阻：限流电阻的作用是限制稳压二极管的电流，以确保其工作在安全区域。
如果电流过大，稳压二极管可能会被损坏。
4.负载：负载可以是任何需要稳定电压的电路，例如模拟电路、数字电路、传感器等等，它们都需要稳定的电压来保证其正常工作。
总之，稳压二极管基本稳压电路是非常常见且实用的电路，可以对输入电压进行稳定控制，确保负载电路的稳定工作。
稳压二极管的工作原理
稳压二极管，又称为Zener二极管或稳压管，是一种特殊类型
的二极管。
它的主要功能是在电路中提供一个稳定的电压，实现电压的稳定输出。
稳压二极管的工作原理如下：
1. 倒偏结构：稳压二极管在正向电压下和普通二极管一样，处于导通状态。
但当反向电压超过其额定的击穿电压时，就会进入倒偏结构。
2. 击穿电压：稳压二极管的击穿电压是指反向电压大到足以击穿二极管的 pn 结，使其形成一个稳定的反向电流。
这个击穿
电压是通过在制造过程中调整二极管材料或掺杂量来实现的。
3. 反向电流特性：一旦稳压二极管处于倒偏结构，并且反向电压大于击穿电压，二极管会形成一个稳定的反向电流。
这是因为二极管的 pn 结在击穿状态下，其电阻呈负温度系数，即电
流越大，电阻越小。
这使得二极管能够始终维持一个相对稳定的电压。
4. 稳定电压输出：稳压二极管在倒偏结构下工作时，具有稳定的电压输出特性。
一般情况下，当输入电压超过稳压二极管的击穿电压时，稳压二极管将会始终保持其额定的稳定电压输出，而不会随输入电压的变化而变化。
这使得稳压二极管在电路中扮演了稳定电压的角色。
总之，稳压二极管通过在倒偏结构下形成击穿状态，并维持一个相对稳定的反向电流，从而实现了稳定的电压输出。
这种工
作原理使得稳压二极管在各种应用中都能提供有效的电压稳定功能。
稳压二极管原理及其应用稳压二极管（Zener diode）是一种常用的电子元件，通常用于电路中的稳压功能。
它是一种特殊的二极管，在反向击穿时能够保持稳定的电压输出。
稳压二极管具有以下特性：反向击穿电压固定、温度系数小、击穿电流大、输出电压稳定。
稳压二极管的原理是基于半导体材料的击穿特性。
当在稳压二极管的正向施加电压时，它正常地工作，即处于正向截止状态。
而当在稳压二极管反向施加电压时，当电压达到一定值时，由于材料的特性，电流迅速增大，达到一些临界值时，二极管进入击穿状态，电压维持在一个稳定的值。
这是因为击穿时，稳压二极管内部的电路构成了一个反馈回路，使得输出电压保持稳定。
1.稳压器：稳压二极管作为稳压器的核心元件，能够将输入电压稳定在一个特定的输出电压。
这在很多需要稳定电压的电子设备中非常重要，例如电子计算机、电子仪器等。
2.参考电压源：稳压二极管的输出电压稳定性很好，常用于提供参考电压。
比如，在模拟电路中，需要一个稳定的电压作为参考，以确保电路的精确性和稳定性。
3.电压限制器：稳压二极管的击穿特性使其能够起到过压保护的作用。
当输入电压超过设定值时，稳压二极管会截止电流，防止过电压对其他电路元件造成损坏。
4.电压判断器：稳压二极管可以用来判断是否达到一些特定电压水平。
通过将稳压二极管放在电路中进行电压检测，当电压达到稳压二极管的反向击穿电压时，可以触发其他电路。
5.温度补偿电路：稳压二极管的温度系数较小，在一些需要稳定温度的电子设备中，可以利用稳压二极管的特性来提供温度补偿。
需要注意的是，稳压二极管在实际应用中，需要合理选择，并搭配合适的电阻或其他元件，以确保稳压效果和电路的稳定性。
同时，稳压二极管也有一定的限制，例如功耗、电流带限等，需要在设计中综合考虑。
总结起来，稳压二极管作为一种特殊的二极管，具有稳定电压输出的特性，广泛应用于电子设备中。
通过合理选择和搭配其他元件，可以实现稳压、参考电压、限压、判断电压等多种功能，为电子设备的稳定性和性能提供良好保障。

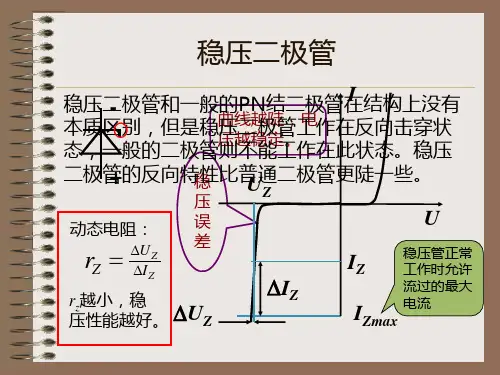

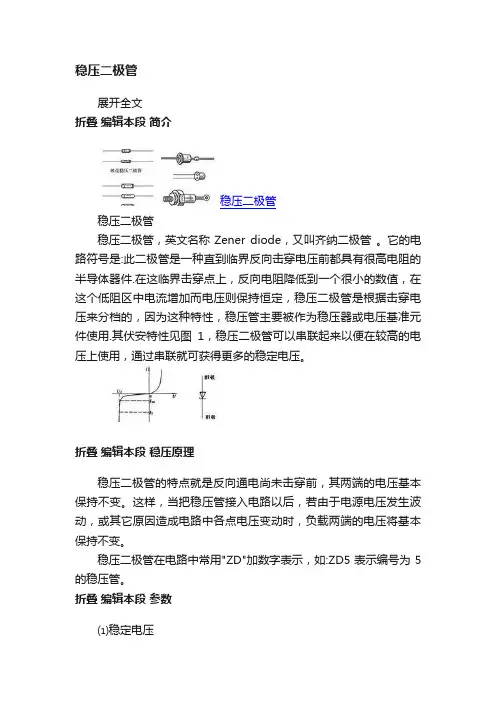

稳压二极管展开全文折叠编辑本段简介稳压二极管稳压二极管稳压二极管，英文名称Zener diode，又叫齐纳二极管。

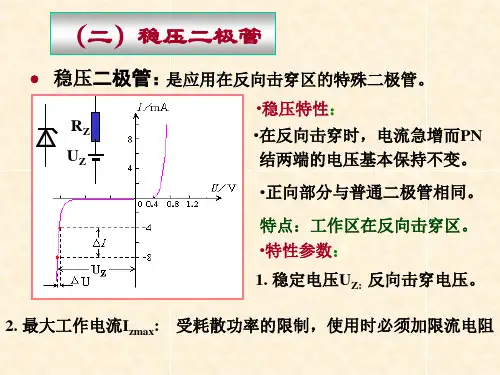

它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1，稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。
折叠编辑本段稳压原理稳压二极管的特点就是反向通电尚未击穿前，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管在电路中常用"ZD"加数字表示，如:ZD5表示编号为5的稳压管。
折叠编辑本段参数⑴稳定电压⑵电压温度系数⑶动态电阻⑷稳定电流，最大、最小稳定电流⑸最大允许功耗折叠编辑本段稳压二极管的识别判断1.在电路中稳压二极管的识别:稳压二极管在电路中常用"ZD"加数字表示，如:ZD1表示编号为1的稳压管。
2.稳压二极管的识别_正负极识别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。
在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
3.稳压二极管的识别_色环稳压二极管识别色环稳压二极管国内产品很少见，大多数来自国外，尤其以日本产品居多。
一般色环稳压二极管都标有型号及参数，详细资料可在元件手册上查到。
稳压二极管工作原理稳压二极管，又称为Zener二极管，是一种特殊用途的二极管，它可以在逆向工作时产生稳定的电压。
稳压二极管通常被用于电子电路中，以提供稳定的电压源，保护其他元件不受过高电压的损害。
本文将介绍稳压二极管的工作原理，包括其基本结构、逆向击穿特性以及在电路中的应用。
1. 基本结构。
稳压二极管的基本结构与普通二极管类似，都是由P型半导体和N型半导体组成。
不同之处在于稳压二极管的P-N结区域被精心设计，以使其在逆向电压下出现击穿现象。
通常，稳压二极管的P-N结区域会比普通二极管的宽，这样可以提高其逆向击穿电压的稳定性。
2. 逆向击穿特性。
稳压二极管的最重要特性就是其逆向击穿特性。
当稳压二极管处于逆向电压下时，一般情况下它是不导电的。
但是当逆向电压增大到一定数值时，稳压二极管会突然出现击穿现象，电流急剧增大，同时电压维持在一个稳定的值。
这个稳定的电压就是稳压二极管的击穿电压，通常被称为稳压电压。
3. 工作原理。
稳压二极管的工作原理可以通过能带图来解释。
在逆向电压下，当稳压二极管的P-N结区域受到足够的电场作用时，电子会获得足够的能量，从而越过能带，形成电子-空穴对。
这些电子-空穴对会导致P-N结区域的电阻急剧下降，从而形成击穿电流。
这个击穿电流会使稳压二极管的电压保持在稳定的数值，从而实现稳压的功能。
4. 应用。
稳压二极管在电子电路中有着广泛的应用。
最常见的用途就是作为稳压电源，为其他元件提供稳定的电压。
此外，稳压二极管还可以用于电压参考、过压保护、温度补偿等方面。
在各种电子设备中都可以看到稳压二极管的身影，如电源适配器、稳压器、电子仪器等。
总之，稳压二极管是一种非常重要的电子元件，它通过逆向击穿特性实现了稳定的电压输出。
通过精心设计和制造，稳压二极管可以提供不同的稳压电压，以满足各种电子电路的需求。
在电子领域中，稳压二极管的应用前景十分广阔，将会在未来发挥更大的作用。

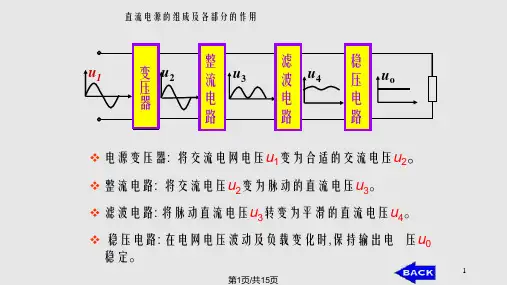

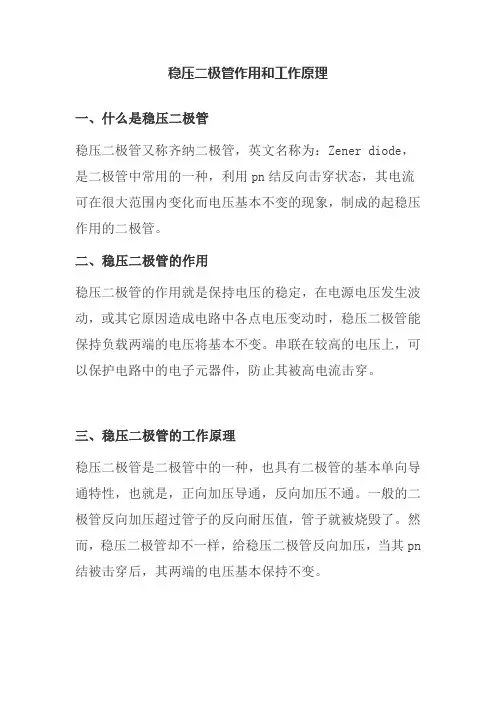

稳压二极管作用和工作原理
一、什么是稳压二极管
稳压二极管又称齐纳二极管，英文名称为：Zener diode，是二极管中常用的一种，利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。
二、稳压二极管的作用
稳压二极管的作用就是保持电压的稳定，在电源电压发生波动，或其它原因造成电路中各点电压变动时，稳压二极管能保持负载两端的电压将基本不变。
串联在较高的电压上，可以保护电路中的电子元器件，防止其被高电流击穿。
三、稳压二极管的工作原理
稳压二极管是二极管中的一种，也具有二极管的基本单向导通特性，也就是，正向加压导通，反向加压不通。
一般的二极管反向加压超过管子的反向耐压值，管子就被烧毁了。
然而，稳压二极管却不一样，给稳压二极管反向加压，当其pn 结被击穿后，其两端的电压基本保持不变。
稳压二极管基础知识稳压二极管是一种常用的电子元件，用于稳定电路中的电压。
它具有较为稳定的电压特性，可以有效地保护其他电子元件不受电压波动的影响。
本文将介绍稳压二极管的基本原理、工作方式以及常见的应用场景。
一、基本原理稳压二极管是一种具有特殊结构的二极管，它的内部结构包括一个P-N结和一个稳压二极管芯片。
当稳压二极管处于正向工作状态时，芯片中的稳压二极管将会产生一个固定的电压，保持在稳定的范围内。
这个电压被称为稳压二极管的稳定电压，通常用Vz表示。
二、工作方式稳压二极管的工作方式主要基于其内部的稳压二极管芯片。
当输入电压超过稳定电压时，芯片内的稳压二极管将开始工作，将多余的电压通过自身消耗掉，以保持输出电压稳定。
当输入电压低于稳定电压时，稳压二极管将不会工作，输出电压将等于输入电压。
三、应用场景稳压二极管在电子电路中有着广泛的应用，下面介绍几个常见的应用场景。
1. 电源稳压在电源电路中，稳压二极管可以用来稳定输出电压，确保电子设备正常运行。
当输入电压波动时，稳压二极管可以迅速调整输出电压，保持在稳定的范围内，避免因电压波动引起的设备故障。
2. 电压参考稳压二极管的稳定电压可以作为电子电路中的参考电压。
例如，可以将稳压二极管连接到电压比较器的参考端，用来比较输入电压与稳定电压的大小，从而实现电压的控制或判断。
3. 限流保护稳压二极管还可以用来进行限流保护。
当电路中的电流超过一定的阈值时，稳压二极管将会起到保护作用，将多余的电流消耗掉，保护其他电子元件不受损坏。
四、注意事项在使用稳压二极管时，需要注意以下几点：1. 稳压二极管的最大功耗：稳压二极管的最大功耗是指在稳定电压下能够承受的最大功率。
在设计电路时，需要确保输入电压和电流不会超过稳压二极管的最大功耗。
2. 稳压二极管的工作温度范围：稳压二极管的工作温度范围是指在这个温度范围内可以正常工作。
在选择稳压二极管时，需要根据实际的工作环境来确定合适的工作温度范围。
