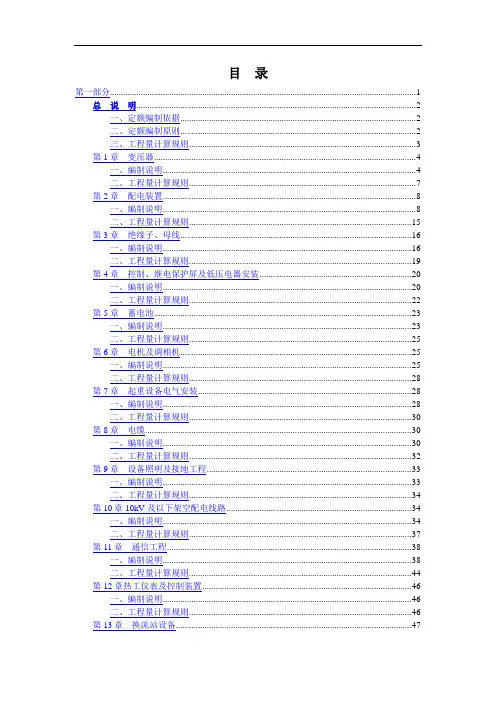

目录第一部分 (1)总说明 (2)一、定额编制依据 (2)二、定额编制原则 (2)三、工程量计算规则 (3)第1章变压器 (4)一、编制说明 (4)二、工程量计算规则 (7)第2章配电装置 (8)一、编制说明 (8)二、工程量计算规则 (15)第3章绝缘子、母线 (16)一、编制说明 (16)二、工程量计算规则 (19)第4章控制、继电保护屏及低压电器安装 (20)一、编制说明 (20)二、工程量计算规则 (22)第5章蓄电池 (23)一、编制说明 (23)二、工程量计算规则 (25)第6章电机及调相机 (25)一、编制说明 (25)二、工程量计算规则 (28)第7章起重设备电气安装 (28)一、编制说明 (28)二、工程量计算规则 (30)第8章电缆 (30)一、编制说明 (30)二、工程量计算规则 (32)第9章设备照明及接地工程 (33)一、编制说明 (33)二、工程量计算规则 (34)第10章10kV及以下架空配电线路 (34)一、编制说明 (34)二、工程量计算规则 (37)第11章通信工程 (38)一、编制说明 (38)二、工程量计算规则 (44)第12章热工仪表及控制装置 (46)一、编制说明 (46)二、工程量计算规则 (46)第13章换流站设备 (47)一、编制说明 (47)二、工程量计算规则 (49)第二部分 (51)总说明 (52)一、编制说明 (52)二、使用说明 (52)第1章单体调试 (53)第2章分系统调试 (54)第3章整套启动调试 (56)第4章附录特殊项目调试 (56)第一部分电力建设工程预算定额(2006年版)使用指南第三册电气设备安装工程总说明《电力建设工程预算定额——第三册电气设备安装工程（2006年版）》适用于35~500kV 变电站、50~1000MW火力发电机组的电气装置、设备专用照明、l0kV以下架空线路、通信、热工控制装置、新建以及扩建的安装工程，±500kV换流站安装工程。

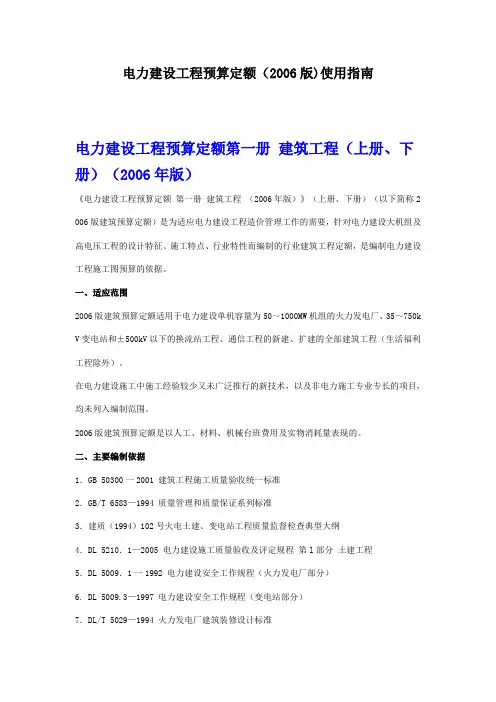

电力建设工程预算定额（2006版)使用指南电力建设工程预算定额第一册建筑工程（上册、下册）（2006年版）《电力建设工程预算定额第一册建筑工程（2006年版）》（上册、下册）（以下简称2 006版建筑预算定额）是为适应电力建设工程造价管理工作的需要，针对电力建设大机组及高电压工程的设计特征、施工特点、行业特性而编制的行业建筑工程定额，是编制电力建设工程施工图预算的依据。
一、适应范围2006版建筑预算定额适用于电力建设单机容量为50～1000MW机组的火力发电厂、35～750k V变电站和±500kV以下的换流站工程、通信工程的新建、扩建的全部建筑工程（生活福利工程除外）。
在电力建设施工中施工经验较少又未广泛推行的新技术，以及非电力施工专业专长的项目，均未列入编制范围。
2006版建筑预算定额是以人工、材料、机械台班费用及实物消耗量表现的。
二、主要编制依据1．GB 50300一2001 建筑工程施工质量验收统一标准2．GB/T 6583—1994 质量管理和质量保证系列标准3．建质（1994）102号火电土建、变电站工程质量监督检查典型大纲4．DL 5210．1—2005 电力建设施工质量验收及评定规程第l部分土建工程5．DL 5009．1一1992 电力建设安全工作规程（火力发电厂部分）6. DL 5009.3—1997 电力建设安全工作规程（变电站部分）7．DL/T 5029—1994 火力发电厂建筑装修设计标准8．GB 50009—2006 建筑结构荷载规范（局部修订）9．DL/T 5045—2006 火力发电厂灰渣筑坝设计规范10．DL/T 5129—2001 碾压式土石坝施工规范11．国电电源[2002]849号火力发电厂工程施工组织设计导则12．SDJ 69—1987 电力建筑施工及验收技术规范（建筑工程篇）13．SDJ 280—1990 电力建筑施工及验收技术规范（水工结构工程篇）14．中电联技经[2006]119号电力建设工程工期定额（2006年版）15．GB 50242—2002 建筑给水排水及采暖工程施工质量验收规范16．GB 50254—1996 电气装置工程低压电器施工及验收规范17．GB 50034—2004 建筑电气工程施工质量验收规范18．GB 50261—2001 自动喷水灭火系统施工及验收规范19．GB 50281—2006 泡沫灭火系统施工及验收规范20．GB 50263—1997 气体灭火系统施工及验收规范21．GB 50243—2002 通风与空调工程施工质量验收规范22．GB 50185—1993 工业设备及管道绝热工程质量检验评定标准23．DL 5009．3—1997 电力建设安全工作规程（变电所部分）24．DL 5009．1—2002 电力建设安全工作规程（火力发电厂部分）三、编制原则1．按产品生产过程中所消耗的社会必要劳动时间确定定额水平，反映现阶段电力建设建筑施工技术水平和组织水平，反映劳动量消耗的社会平均水平。
电力建设工程预算定额说明第三册电气设备安装工程（2006年版）中国电力企业联合会发布2007-03-01实施目录第1章变压器 (4)第2章配电装置 (5)第3章母线、绝缘子 (6)第4章控制、继电保护屏及低压电器 (6)第5章蓄电池 (7)第6章电机及调相机 (7)第7章起重设备电气装置 (8)第8章电缆 (8)第9章照明及接地 (9)第10章10千伏以下架空线路 (9)第11章通信工程 (11)第12章热工仪表及控制装置 (12)第13章换流站设备（补充部分） (13)总说明一、《电力建设工程预算定额(2006年版)》共分六册，包括：第一册建筑工程(上册、下册) 第二册热力设备安装工程第三册电气设备安装工程第四册送电线路工程第五册加工配制工程第六册调试工程二、本册为第三册《电气设备安装工程》(以下简称本定额)，适用于：35～500kV变电站、50～1000MW火力发电机组的电气装置、设备专用照明、10kV以下架空线路、通信、热工控制装置、调试等新建、扩建的安装工程。
三、本定额的人工、材料、机械消耗量是计算安装工程施工图预算费用的依据，也是编制概算定额或概算指标的基础。
四、本定额以国家和有关部门颁发的现行技术规程、规范为依据，其主要依据有：1．GBJ 147-1990电气装置安装工程高压电器施工及验收规范2．GBJ 148-1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范3．GBJ 149-1990电气装置安装工程母线装置施工及验收规范4．GB 50150-2006电气装置安装工程电气设备交接试验标准5．GB 50168-2006电气装置安装工程电缆线路施工及验收规范6．GB 50169-2006电气装置安装工程接地装置施工及验收规范7．GB 50170-2006电气装置安装工程旋转电机施工及验收规范8．GB 50171-1992电气装置安装工程盘、柜及二次回路接线施工及验收规范9．GB 50172-1992电气装置安装工程蓄电池施工及验收规范10．GB 50173-1992电气装置安装工程35kV及以下架空电力线路施工及验收规范11．GB 50254-1996电气装置安装工程低压电器施工及验收规范12．GB 50255-1996电气装置安装工程电力变流设备施工及验收规范13．GB 50256-1996电气装置安装工程起重机电气装置施工及验收规范14．GB 50257-1996电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范15．DL/T5161.16-2002电气装置安装工程质量检验及评定规程第16部分：1kV及以下配线工程施工质量检验16．DL/T5161.17-2002电气装置安装工程质量检验及评定规程第17部分：电气照明装置施工质量检验17．DL/5190.5-2004电力建设施工及验收技术规范第5部分(热工仪表及控制装置)18．GB/T14285-2006继电保护和安全自动装置技术规程19．SD109-1983电能计量装置检验规程20．SD110-1983电测量指示仪表检验规程21．DL5009.1-2002电力建设安全工程规程22．火力发电厂基本建设工程启动及竣工验收规程(1996年版)(电力工业部电建[1996]159号文)23．电力建设工程工期定额(2006年版)24．火电施工质量检验及评定标准五、本定额是按电力建设工程现阶段施工组织设计、施工机械配备、合理的工期与正常的工作条件制订的。
电力建设工程概算定额第一册建筑工程（2006年版）《电力建设工程概算定额第一册建筑工程（2006年版）》（简称2006版建筑概算定额）是为适应电力建设工程造价管理工作的需要，针对电力建设大机组及高电压工程的设计特征、施工特点、行业特性而编制的电力行业建筑工程定额。
一、2006版建筑概算定额的适用范围、内容及作用1. 2006版建筑概算定额适用于新建或扩建的发电单机容量为50～1000MW的工程、变电电压等级为35～750kV的工程、±500kV及以下的换流站工程以及通信中继站工程。
2. 2006版建筑概算定额包括一般土建（除送电工程土方、杆塔基础、杆塔）、给水、排水、采暖、通风、照明（除设备照明、场地照明、道路照明）、除尘、特殊消防（除Dcs消防控制盘）工程。
3. 2006版建筑概算定额是初步设计阶段工程概算的编制依据；是初步设计阶段工程招标标底、投标报价编制的参考依据；是施工图阶段通过合同约定，按照概算定额工程量计算规则计算工程量，进行结算和决算的依据。
二、2006版建筑概算定额编制基础及主要依据1. 《火力发电工程建设预算编制与计算标准（2006年版）》与《电网工程建设预算编制与计算标准（2006年版）》。
建筑工程概算定额子目设置和概算定额子目的工作内容是根据电力行业建设预算编制与计算标准有关费用性质划分和建筑与安装项目划分的规定确定的。
2. 《电力建设工程预算定额第一册建筑工程（2006年版）》（上册、下册）。
每一个概算定额子目都是“子目项目”的预算，是若干个预算定额与工程量的集合。
3. 2000年以来电力工程施工图设计图纸，包括发电、变电、换流站、通信中继站工程施工图纸。
发电工程选用的施工图纸有2×1000MW机组钢结构主厂房工程、2×600MW机组钢结构主厂房湿冷工程、2×600MW机组混凝土结构主厂房空冷工程、2×300MW 机组供热工程、2×200MW机组供热工程、2×100MW机组硫化床炉工程、，2×50Mw 机组硫化床炉工程、9F型燃机工程、9E型燃机工变电工程选用的施工图纸有500kV敞开式布置工程、500kv GIs布置工程、330kV敞开式布置工程、220kV敞开式布置工程、220kV屋内配电布置工程、220kV地下配电布置工程、110kv 敞开式布置工程、110kV屋内配电布置工程、66kV敞开式布置工程、35kV屋内配电布置工程。
总说明一、《电力建设工程概算定额（2006年版）》共分三册，包括：第一册建筑工程第二册热力设备安装工程第三册电气设备安装工程二、本册为第一册《建筑工程》（以下简称定额）。
本定额适用于新建或扩建的单机容量50~1000MW级机组的火力发电厂工程和35~500kV变电站工程、换流站工程、通信中继站工程。
三、本额定以电力建设工程预算定额（2006年版）为基础，依照现行的（截至2006年底颁发的）技术规程、规范，对电力行业建筑工程作合理划分后综合编制而成。
它是初步设计阶段工程概算的编制依据；是初步设计阶段工程招标标底、投标报价编制的参考依据；是施工图阶段通过合同约定，按照概算定额工程量计算规则计算工程量，进行结算和决算的依据。
四、本定额编制基础及主要依据：1、火力发电工程建设预算编制与计算标准（2006年版）2、电网工程建设预算编制与计算标准（2006年版）3、电力建设工程预算定额第一册建筑工程上册、下册（2006年版）4、2000年以来电力工程施工图设计图纸（包括发电、变电、换流站、通信中继站工程施工图纸）5、电力工程施工方案（包括施工组织设计、施工技术标准、施工措施方案）五、本定额编制中所考虑的工程量是根据近年来各地区的典型设计和有代表性的工程项目的施工图设计综合取定的。
六、本定额价格水平的取定：1、综合工日单价为电力行业定额基准人工单价。
本定额中的综合工日单价为26元/工日。
2、本定额的材料单价，以北京地区2006年一季度预算价格为基础综合取定。
3、施工机械台班单价按照《电力建设工程施工机械台班费用定额（2006年版）》取定。
七、定额重要内容说明：1、定额综合考虑了施工中的水平运输、垂直运输、建筑物超高降效等因素，使用定额时不做调整。
施工用的脚手架（包括综合脚手架和单项脚手架）已经综合在相应的定额子目中，其费用不再单独计算。
2、当工程采用商品混凝土时，其商品混凝土增加的费用按照价差处理。
混凝土使用搅拌楼集中搅拌、罐车（搅拌车）运输、混凝土泵车浇注时，需要增加混凝土施工费用。
总说明一、《电力建设工程概算定额（2006年版）》共分三册，包括：第一册建筑工程第二册热力设备安装工程第三册电气设备安装工程二、本册为第一册《建筑工程》（以下简称定额）。
本定额适用于新建或扩建的单机容量50~1000MW级机组的火力发电厂工程和35~500kV变电站工程、换流站工程、通信中继站工程。
三、本额定以电力建设工程预算定额（2006年版）为基础，依照现行的（截至2006年底颁发的）技术规程、规范，对电力行业建筑工程作合理划分后综合编制而成。
它是初步设计阶段工程概算的编制依据；是初步设计阶段工程招标标底、投标报价编制的参考依据；是施工图阶段通过合同约定，按照概算定额工程量计算规则计算工程量，进行结算和决算的依据。
四、本定额编制基础及主要依据：1、火力发电工程建设预算编制与计算标准（2006年版）2、电网工程建设预算编制与计算标准（2006年版）3、电力建设工程预算定额第一册建筑工程上册、下册（2006年版）4、2000年以来电力工程施工图设计图纸（包括发电、变电、换流站、通信中继站工程施工图纸）5、电力工程施工方案（包括施工组织设计、施工技术标准、施工措施方案）五、本定额编制中所考虑的工程量是根据近年来各地区的典型设计和有代表性的工程项目的施工图设计综合取定的。
六、本定额价格水平的取定：1、综合工日单价为电力行业定额基准人工单价。
本定额中的综合工日单价为26元/工日。
2、本定额的材料单价，以北京地区2006年一季度预算价格为基础综合取定。
3、施工机械台班单价按照《电力建设工程施工机械台班费用定额（2006年版）》取定。
七、定额重要内容说明：1、定额综合考虑了施工中的水平运输、垂直运输、建筑物超高降效等因素，使用定额时不做调整。
施工用的脚手架（包括综合脚手架和单项脚手架）已经综合在相应的定额子目中，其费用不再单独计算。
2、当工程采用商品混凝土时，其商品混凝土增加的费用按照价差处理。
混凝土使用搅拌楼集中搅拌、罐车（搅拌车）运输、混凝土泵车浇注时，需要增加混凝土施工费用。
总 说 明一、《电力建设工程概算定额（2006年版）》共分三册，包括：第一册 建筑工程第二册 热力设备安装工程第三册 电气设备安装工程 二、本册为第一册《建筑工程》（以下简称定额）。
本定额适用于新建或扩建的单机容量50~1000MW 级机组的火力发电厂工程和35~500kV 变电站工程、换流站工程、通信中继站工程。
三、本额定以电力建设工程预算定额（2006年版）为基础，依照现行的（截至2006年底颁发的）技术规程、规范，对电力行业建筑工程作合理划分后综合编制而成。
它是初步设计阶段工程概算的编制依据；是初步设计阶段工程招标标底、投标报价编制的参考依据；是施工图阶段通过合同约定，按照概算定额工程量计算规则计算工程量，进行结算和决算的依据。
四、本定额编制基础及主要依据：1、火力发电工程建设预算编制与计算标准（2006年版）2、电网工程建设预算编制与计算标准（2006年版）3、电力建设工程预算定额 第一册 建筑工程 上册、下册（2006年版）4、2000年以来电力工程施工图设计图纸（包括发电、变电、换流站、通信中继站工程施工图纸）5、电力工程施工方案（包括施工组织设计、施工技术标准、施工措施方案）五、本定额编制中所考虑的工程量是根据近年来各地区的典型设计和有代表性的工程项目的施工图设计综合取定的。
六、本定额价格水平的取定：1、综合工日单价为电力行业定额基准人工单价。
本定额中的综合工日单价为26元/工日。
2、本定额的材料单价，以北京地区2006年一季度预算价格为基础综合取定。
3、施工机械台班单价按照《电力建设工程施工机械台班费用定额（2006年版）》取定。
七、定额重要内容说明：1、定额综合考虑了施工中的水平运输、垂直运输、建筑物超高降效等因素，使用定额时不做调整。
施工用的脚手架（包括综合脚手架和单项脚手架）已经综合在相应的定额子目中，其费用不再单独计算。
2、当工程采用商品混凝土时，其商品混凝土增加的费用按照价差处理。
《电力建设工程概算定额(2006年版)使用指南第三册电气设备安装工珵》第1章发电机电气一、主要内容及范围本章定额适用于发电机本体及与发电机本体有关的设备及部件的安装及单体调试。
二、与2001年修订本相比的变化2006版概算定额与2001版概算定额（修订本）主要变化对比表三、工程内容及工程量计算规则1.工程范围及工作内容发电机本体检查接线，静态励磁系统、电压互感器及避雷器柜、中性点变压器柜、回路电流互感器、端子箱安装，发电机小间的铁构件、网门制作安装，接地，单体调试。
2.工程量计算规则发电机以每台“机组”为计量单位。
第2章变压器一、主要内容及范围本章定额适用于10～500kV三相或单相电力变压器、消弧线圈和高压电抗器的安装。
二、与2001年修订本相比的变化表2-12006版概算定额与2001版概算定额（修订本）主要变化对比表三、工程内容及工程量计算规则（一）变压器1.工程范围及工作内容变压器本体安装，端子箱、控制箱、引下线安装，油过滤，铁构件、室内布置的变压器网门制作安装，接地，单体调试。
2.工程量计算规则变压器以设备数量“台”为计量单位。
3.其他说明（1）变压器安装定额子目同样适用于自耦变压器。
（2）定额未考虑变压器干燥，如果发生按实际所需的费用计算。
（3）有载调压变压器按同容量、同电压等级定额乘以系数计算。
（4）变压器回路内的避雷器、隔离开关、中性点设备，另套用第3章相应定额。
（5）变压器高、中、低压侧软母线和耐张绝缘子的安装，低压侧硬母线的安装，另套用第4章相应定额。
（6）支柱绝缘子的安装，另套用第4章相应定额。
（二）消弧线圈1.工程范围及工作内容消弧线圈本体安装，端子箱、控制箱、设备连接线安装，油过滤，接地，单体调试。
2.工程量计算规则消弧线圈以设备数量“台”为计量单位。
（三）高压电抗器1.工程范围及工作内容本体安装，端子箱、控制箱、引下线安装，油过滤，接地，单体调试。
2.工程量计算规则高压电抗器以设备数量“台”为计量单位。
电力建设工程预算定额说明第三册电气设备安装工程（2006年版）中国电力企业联合会发布2007—03-01实施2.主要材料的损耗率如下：第一章变压器1。
•变压器的器身检查,4000kVA•以下是按吊芯考虑，4000kVA以上是按吊罩考虑，如果4000kVA以上的变压器需要吊芯检查时，J＊2.0。
2。
干式变压器如果带有保护外罩时，其安装定额中的R*1.20; J＊1.23。
变压器、消弧线圈、油浸电抗器如需干燥按实计算.第二章配电装置1。
SF6断路器安装:罐式断路器安装时，D＊1。
20.2。
SF6全封闭组合电器(GIS）安装：安装高度在10m以上时，R*1。
05,J＊1。
203。
户内隔离开关安装:户内隔离开关传动装置需配延长轴时，R＊1。
1；4。
户外隔离开关安装：户外隔离开关按中型布置考虑，如安装高度超过6m时，不论三相带接地或带双接地均套用"安装高度超过6m”定额,如操作机构为地面操作时另加垂直拉杆主材费；操作机构按手动、电动、液压综合取定，使用时不作调整.5。
电流、电压互感器安装：SF6互感器安装时按油浸式R*1。
05。
6.110kV及以上设备安装在户内时，R*1.30第三章母线、绝缘子1。
110KV及以上支持绝缘子户内安装时，R＊1。
302。
软母线架设定额是按单串绝缘子悬挂考虑的,如设计为双串时，R＊1.13.带形铜母线、钢母线安装，套用同截面铝母线D＊1。
404。
管形母线伸缩节头安装，可套用带形母线用伸缩节头安装D*1。
50.管形母线用T形金具及伸缩节头均按主要材料考虑,按设计用量加损耗计算。
5。
支持式管型母线中，支柱绝缘子上的托架安装执行第4章钢构件安装定额.6.带形母线伸缩节、铜过渡板、共箱母线、封闭式插接母线槽均按生产厂供应成品考虑，定额只考虑现场安装。
封闭式插接母线槽在10m以上竖井内安装时，R＊2.0; J＊2.0第四章控制、继电保护屏及低压电器1。
铁构件制作、安装适用于各类支架、底座、构件的制作、安装。
《电力建设工程概算定额（2006年版）使用指南第三册电气设备安装工珵》第1章发电机电气一、主要内容及范围本章定额适用于发电机本体及与发电机本体有关的设备及部件的安装及单体调试。
二、与2001年修订本相比的变化2006版概算定额与2001版概算定额1•工程范围及工作内容发电机本体检查接线，静态励磁系统、电压互感器及避雷器柜、中性点变压器柜、回路电流互感器、端子箱安装，发电机小间的铁构件、网门制作安装，接地，单体调试。
2.工程量计算规则发电机以每台“机组”为计量单位。
第2章变压器一、主要内容及范围本章定额适用于10〜500kV三相或单相电力变压器、消弧线圈和高压电抗器的安装。
二、与2001年修订本相比的变化表2-12006版概算定额与2001版概算定额（修订本）主要变化对比表2J lOkV 42.2 JUV续农2.72-H i：汕也抗器三、工程内容及工程量计算规则（一）变压器1•工程范围及工作内容变压器本体安装，端子箱、控制箱、引下线安装，油过滤，铁构件、室内布置的变压器网门制作安装，接地，单体调试。
2.工程量计算规则变压器以设备数量“台”为计量单位。
3.其他说明（1）变压器安装定额子目同样适用于自耦变压器。
（2 ）定额未考虑变压器干燥，如果发生按实际所需的费用计算。
（ 3 ）有载调压变压器按同容量、同电压等级定额乘以系数 1.03计算。
（4 ）变压器回路内的避雷器、隔离开关、中性点设备，另套用第3章相应定额。
（5 ）变压器高、中、低压侧软母线和耐张绝缘子的安装，低压侧硬母线的安装，另套用第4章相应定额。
（6）支柱绝缘子的安装，另套用第4章相应定额。
（二）消弧线圈1•工程范围及工作内容消弧线圈本体安装，端子箱、控制箱、设备连接线安装，油过滤，接地，单体调试。
2.工程量计算规则消弧线圈以设备数量“台”为计量单位。
（三）高压电抗器1•工程范围及工作内容本体安装，端子箱、控制箱、引下线安装，油过滤，接地，单体调试。
电力建设工程预算定额（2006版)使用指南电力建设工程预算定额第一册建筑工程（上册、下册）（2006年版）《电力建设工程预算定额第一册建筑工程（2006年版）》（上册、下册）（以下简称2006版建筑预算定额）是为适应电力建设工程造价管理工作的需要，针对电力建设大机组及高电压工程的设计特征、施工特点、行业特性而编制的行业建筑工程定额，是编制电力建设工程施工图预算的依据。
一、适应范围2006版建筑预算定额适用于电力建设单机容量为50～1000MW机组的火力发电厂、35～750kV变电站和±500kV以下的换流站工程、通信工程的新建、扩建的全部建筑工程（生活福利工程除外）。
在电力建设施工中施工经验较少又未广泛推行的新技术，以及非电力施工专业专长的项目，均未列入编制范围。
2006版建筑预算定额是以人工、材料、机械台班费用及实物消耗量表现的。
二、主要编制依据1．GB 50300一2001 建筑工程施工质量验收统一标准2．GB/T 6583—1994 质量管理和质量保证系列标准3．建质（1994）102号火电土建、变电站工程质量监督检查典型大纲4．DL 5210．1—2005 电力建设施工质量验收及评定规程第l部分土建工程5．DL 5009．1一1992 电力建设安全工作规程（火力发电厂部分）6. DL 5009.3—1997 电力建设安全工作规程（变电站部分）7．DL/T 5029—1994 火力发电厂建筑装修设计标准8．GB 50009—2006 建筑结构荷载规范（局部修订）9．DL/T 5045—2006 火力发电厂灰渣筑坝设计规范10．DL/T 5129—2001 碾压式土石坝施工规范11．国电电源[2002]849号火力发电厂工程施工组织设计导则12．SDJ 69—1987 电力建筑施工及验收技术规范（建筑工程篇）13．SDJ 280—1990 电力建筑施工及验收技术规范（水工结构工程篇）14．中电联技经[2006]119号电力建设工程工期定额（2006年版）15．GB 50242—2002 建筑给水排水及采暖工程施工质量验收规范16．GB 50254—1996 电气装置工程低压电器施工及验收规范17．GB 50034—2004 建筑电气工程施工质量验收规范18．GB 50261—2001 自动喷水灭火系统施工及验收规范19．GB 50281—2006 泡沫灭火系统施工及验收规范20．GB 50263—1997 气体灭火系统施工及验收规范21．GB 50243—2002 通风与空调工程施工质量验收规范22．GB 50185—1993 工业设备及管道绝热工程质量检验评定标准23．DL 5009．3—1997 电力建设安全工作规程（变电所部分）24．DL 5009．1—2002 电力建设安全工作规程（火力发电厂部分）三、编制原则1．按产品生产过程中所消耗的社会必要劳动时间确定定额水平，反映现阶段电力建设建筑施工技术水平和组织水平，反映劳动量消耗的社会平均水平。
《电力建设工程概算定额(2006年版)使用指南
第三册电气设备安装工珵》
第1章发电机电气
一、主要内容及范围
本章定额适用于发电机本体及与发电机本体有关的设备及部件的安装及单体调试。
二、与2001年修订本相比的变化
2006版概算定额与2001版概算定额
（修订本）主要变化对比表
三、工程内容及工程量计算规则
1.工程范围及工作内容
发电机本体检查接线，静态励磁系统、电压互感器及避雷器柜、中性点变压器柜、回路电流互感器、端子箱安装，发电机小间的铁构件、网门制作安装，接地，单体调试。
2.工程量计算规则
发电机以每台“机组”为计量单位。
第2章变压器
一、主要内容及范围
本章定额适用于10～500kV三相或单相电力变压器、消弧线圈和高压电抗器的安装。
二、与2001年修订本相比的变化
表2-1
2006版概算定额与2001版概算定额
（修订本）主要变化对比表
三、工程内容及工程量计算规则
（一）变压器
1.工程范围及工作内容
变压器本体安装，端子箱、控制箱、引下线安装，油过滤，铁构件、室内布置的变压器网门制作安装，接地，单体调试。
2.工程量计算规则
变压器以设备数量“台”为计量单位。
3.其他说明
（1）变压器安装定额子目同样适用于自耦变压器。
（2）定额未考虑变压器干燥，如果发生按实际所需的费用计算。
（3）有载调压变压器按同容量、同电压等级定额乘以系数1.03计算。
（4）变压器回路内的避雷器、隔离开关、中性点设备，另套用第3章相应定额。
（5）变压器高、中、低压侧软母线和耐张绝缘子的安装，低压侧硬母线的安装，另套用第4章相应定额。
（6）支柱绝缘子的安装，另套用第4章相应定额。
（二）消弧线圈
1.工程范围及工作内容
消弧线圈本体安装，端子箱、控制箱、设备连接线安装，油过滤，接地，单体调试。
2.工程量计算规则
消弧线圈以设备数量“台”为计量单位。
（三）高压电抗器
1.工程范围及工作内容
本体安装，端子箱、控制箱、引下线安装，油过滤，接地，单体调试。
2.工程量计算规则
高压电抗器以设备数量“台”为计量单位。
第3章配电装置
一、主要内容及范围
本章定额适用于发电厂及变电站中的断路器、隔离开关、接地开关、互感器、熔断器、避雷器、干式电抗器、耦合电容器、结合滤波器、阻波器、组合电器等配电装置的安装。
二、与2001年修订本相比的变化
表3-1
2006版概算定额与2001版概算定额
（修订本）主要变化对比表
三、工程内容及工程量计算规则
（一）断路器、隔离开关、接地开关、互感器、熔断器、避雷器、干式电抗器、耦合电容器、结合滤波器、阻波器、敞开式组合电器
1.工程范围及工作内容
本体安装，本体至相邻一组（或台）设备连线、母线引下线、悬式绝缘子串（用于悬挂阻波器用）、端子箱的安装，油过滤，接地，单体调试。
2.工程量计算规则
（1）断路器以设备数量“台”为计量单位，每台为三相。
罐式断路器按同电压等级的六氟化硫断路器定额乘以系数1.2计算。
（2）单相接地开关、电压互感器、电流互感器、电容器、阻波器以设备数量“台”为计量单位，每台为单相。
（3）隔离开关、熔断器、避雷器、电抗器、电容器组、敞开式组合电器以设备数量“组”为计量单位，每组为三相。
单相避雷器按同电压等级的避雷器定额乘以系数0.4计算。
（4）结合滤波器以设备数量“套”为计量单位。
每套包括结合滤波器和接地开关的安装。
（二）电容器组
1.工程范围及工作内容
本体安装，接地，单体调试。
2.工程量计算规则
电容器组按设备数量以“组”为计量单位。
（三）全封闭组合电器
1.工程范围及工作内容
本体安装，接地，单体调试。
2.工程量计算规则
全封闭组合电器以设备数量“间隔”为计量单位。
每间隔按 1台断路器、两组隔离开关、3台电流互感器为计算依据，当隔离开关及电流互感器工程量有变化时不做调整。
3.其他说明
全封闭组合电器的电压互感器及避雷器间隔按全封闭组合电器定额乘以系数0.6计算。
（四）高压成套配电柜
（1）本章定额中未包括设备支架制作安装，设备支架制作安装另套用第4章相应定额。
（2）本章定额中未包括保护网制作安装，保护网制作安装另套用第4章相应定额。
（3）本章定额中未包括支柱绝缘子安装，支柱绝缘子安装另套用第4章相应定额。
（4）悬式绝缘子为未计价材料。
（5）本章定额中设备之间均按软母线连接考虑，若设备之间采用管型母线连接时，管型母线材料费另计。
第4章母线
一、主要内容及范围
本章定额适用封闭母线、带形母线、槽形母线、组合导线、管型母线、穿墙套管、支柱绝缘子安装，铁构件及保护网、制作安装。
二、与2001年修订本相比的变化
表4-1
2006版概算定额与2001版概算定额
（修订本）主要变化对比表
三、工程内容及工程量计算规则
（一）封闭母线
1.工程范围及工作内容
本体及附件安装，铁构件制作安装，接地。
2.工程量计算规则
（1）分相封闭母线按各相母线外壳中心线的延长米之和（不扣除附件所占长度）的1/3计算，以“三相米”为计量单位。
（2）共箱封闭母线按母线外壳中心线的延长米计算，不扣除附件所占长度，以“m”为计量单位。
（二）带形母线
1.工程范围及工作内容
本体及附件安装，铁构件制作安装。
2.工程量计算规则
带形母线按单相母线中心线的延长米计算，不扣除附件所占长度，以“单相米”为计量单位。
3.其他说明
（1）带形母线定额已综合考虑单相多片及各种材质，使用时定额不作调整。
（2）带形母线定额按裸母线考虑，若需绝缘时另套预算定额。
（三）槽形母线
1.工程范围及工作内容
本体及附件安装，铁构件制作安装。
2.工程量计算规则
槽形母线按单相母线中心线的延长米计算，不扣除附件所占长度，以“单相米”为计量单位。
3.其他说明
槽形母线定额按裸母线考虑，若需绝缘时另套预算定额。
（四）组合导线
1.工程范围及工作内容
组合导线、跳线安装。
2.工程量计算规则
组合导线以“跨（三相）”为计量单位。
（五）软母线
1.工程范围及工作内容
软母线、跳线、引下线、绝缘子串安装，单体调试。
2.工程量计算规则
软母线以“跨（三相）”为计量单位。
（六）管型母线
1.工程范围及工作内容
管型母线、管型母线衬管、阻尼线、跳线（悬吊式）的安装，绝缘子串（悬吊式）安装，铁构件制作安装（支撑式），单体调试。
2.工程量计算规则
管型母线以“跨（三相）”为计量单位。
（七）穿墙套管
1.工程范围及工作内容
本体及附件安装，穿墙板、铁构件制作安装，接地，单体调试。
2.工程量计算规则
穿墙套管以“只”为计量单位。
（八）支柱绝缘子
1.工程范围及工作内容
本体及附件安装，铁构件制作安装，接地，单体调试。
2.工程量计算规则
支柱绝缘子以“只”为计量单位。
（九）铁构件及保护网
1.工程范围及工作内容
铁构件及保护网制作安装。
2.工程量计算规则
铁构件以制作后的成品重量“t”为计量单位。
四、本章中需要说明的其他问题
本章定额中封闭母线、带形母线、槽形母线、组合导线、软母线、管型母线、管型母线衬管、管型母线支撑或悬吊金具、管型母线封端球、支柱绝缘子、绝缘子串、穿墙套管均为未计价材料。
