怎么判断远传压力表接线

远传压力表接开关最简单方法One of the simplest methods to connect a remote pressure switch to a pressure gauge is to first locate the connection ports on both the pressure switch and the pressure gauge. Make sure you have the necessary tools handy, such as a wrench or screwdriver, to facilitate the connection process.首先要连接远程压力表和压力开关的最简单方法是找到它们各自的连接口。

确保你有必要的工具，比如扳手或螺丝刀，以便进行连接过程。

Next, carefully align the connection ports of the pressure switch and pressure gauge and make sure they are securely positioned before tightening any screws or bolts. It is important to ensure a tight seal between the two components to prevent any leaks that could affect the accuracy of the pressure readings.接下来，仔细对准压力开关和压力表的连接口，并确保它们在拧紧任何螺丝或螺栓之前处于牢固的位置。

确保两个组件之间有一个紧密的密封以防止可能影响压力读数准确性的泄漏。

After securing the connection between the pressure switch and pressure gauge, test the system to ensure that there are no leaks or issues with the pressure readings. You can do this by applying pressure to the system and monitoring the gauge for any fluctuations or abnormalities.在确保压力开关和压力表之间连接紧密后，测试系统以确保没有泄漏或压力读数有问题。

远传表接线说明
远传压力表内部就是个电位器，1——红色，2——绿色，3——黄色，没有压力时1和3是通的状态，压力逐渐升高时，1和3阻值变大，2和3阻值变小，按照压力变大频率变小的规律，应该3接变频器的AI1，1接10V，2接GND。

为什么看了一些资料和网上的一些说法却是相反地，3接AI1，1接GND，2接10V呢？
万用表打到2K（数字表），测远传表上面三个接线柱中的任意两个接线柱：如果是400欧母，这两个就是高端，低端，剩下的那个就是滑动端（中端）。

下一步，接入线路中，如果表针指示压力增加，而显示是下降的，就把高端，低端互换就行了。

一般情况三个接线柱，最下面的是中端，中间的是高端，最上面的是低端。

-----WORD格式--可编辑--专业资料-----

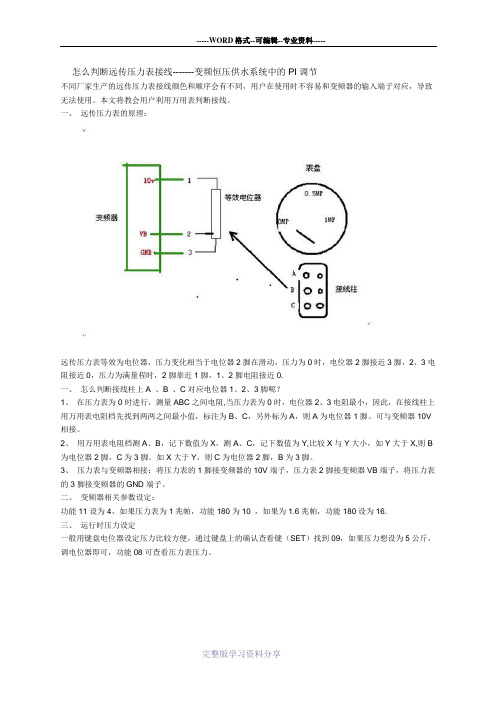

怎么判断远传压力表接线-------变频恒压供水系统中的PI调节
不同厂家生产的远传压力表接线颜色和顺序会有不同，用户在使用时不容易和变频器的输入端子对应，导致无法使用。

本文将教会用户利用万用表判断接线。

一、远传压力表的原理：
远传压力表等效为电位器，压力变化相当于电位器2脚在滑动，压力为0时，电位器2脚接近3脚，2、3电阻接近0，压力为满量程时，2脚靠近1脚，1、2脚电阻接近0.
一、怎么判断接线柱上A 、B 、C对应电位器1、2、3脚呢？
1、在压力表为0时进行，测量ABC之间电阻,当压力表为0时，电位器
2、3电阻最小，因此，在接线柱上用万用表电阻档先找到两两之间最小值，标注为B、C，另外标为A，则A为电位器1脚。

可与变频器10V 相接。

2、用万用表电阻档测A、B，记下数值为X，测A、C，记下数值为Y,比较X与Y大小，如Y大于X,则B 为电位器2脚，C为3脚。

如X大于Y，则C为电位器2脚，B为3脚。

3、压力表与变频器相接：将压力表的1脚接变频器的10V端子，压力表2脚接变频器VB端子，将压力表的3脚接变频器的GND端子。

二、变频器相关参数设定：
功能11设为4，如果压力表为1兆帕，功能180为10 ，如果为1.6兆帕，功能180设为16.
三、运行时压力设定
一般用键盘电位器设定压力比较方便，通过键盘上的确认查看键（SET）找到09，如果压力想设为5公斤，调电位器即可，功能08可查看压力表压力。

--完整版学习资料分享----。

水泵压力表上三根线和变频器怎么接？
通过你的表述压力表上有三根线，说明是一个远传压力表。

首先说一下远传压力表的内部结构和工作原理，请看图，远传压力表相比于普通压力表，其实它的内部就多了一个三端头可变电阻，电阻的两头的A和B分别对应压力表的最高量程和最低量程，中间可变触点C 的电阻，随着压力的变化而变化。

如图。

举例：如果压力表的量程是0--10Kpa，可变电阻阻值是1000欧姆。

那么当压力表实际的压力是5Kpa时，可变触点C就正好在A和B的中间，C和A的阻值是500欧姆，C和B的阻值也是是500欧姆。

当压力表实际的压力是8Kpa时，C和A的阻值是200欧姆，C和B 的阻值就是800欧姆。

这样通过阻值的变化就实现了压力数据的远传，原理很简单的。

再说变频器，它上面也有3个模拟量的0-10V的接线端子，分别是10V(+),GND(-),IN。

当然，每个品牌变频器的这3个端子的标识可能是不一样的，但是接线方式都是一样的，这3个端子都是变频器的标配，很好找的。

什么？找不到？那就找说明书，还找不到。

那就拿出当年找日本片片的精神和执着去找，总会有链接的。

他们的工作原理很简单，变频的10V(+)接到远传压力表的A，变频器的GND(-)接到压力表的B，变频器的IN接到压力表的C，这样C 的输出电压就会在0--10V之间变化，变频器的IN通过检测输入的电压的变化，就知道了压力是多少。

至于压力进入变频器以后，变频器怎么处理？是实现PID控制，还是普通控制，那就是变频器的事了。

这就是远传压力表和变频器的接线方法和工作原理。

就是这么简单！。

北京自动化仪表三厂远传压力表使用说明书一、产品介绍北京自动化仪表三厂的远传压力表是一种用于测量介质压力的仪表，它可以远距离传输压力数据，广泛应用于工业过程控制和自动化系统中。

本产品具有高精度、可靠性强、使用方便等特点，能够满足各种工业场合对压力测量的需求。

二、产品特点1. 高精度测量：远传压力表采用先进的压力传感器，具有高精度的压力测量能力，可以满足各种精密控制系统的要求。

2. 远距离传输：该压力表采用先进的通信技术，可以实现对压力数据的远距离传输，方便用户对压力数据的监测和控制。

3. 可编程功能：远传压力表具有可编程功能，用户可以根据实际需求对其参数进行设置，灵活适应不同的工业应用场景。

4. 高可靠性：该产品采用优质材料和先进工艺制造而成，具有稳定可靠的性能，能够在严苛的工业环境中长时间稳定运行。

三、安装步骤1. 准备工作：在安装之前，需要检查所需安装的位置是否符合要求，并确保安装环境干燥、无腐蚀性气体和辐射源。

2. 安装固定：将远传压力表固定在安装位置上，确保其与被测介质连接牢固，避免压力泄漏。

3. 连接电源：将远传压力表连接到电源，确保电源电压符合产品要求，并确保接线正确、可靠。

4. 连接通信线路：根据产品说明书，将远传压力表与远程监控系统连接，确保通信线路连接正确、牢固。

5. 检查和测试：完成安装后，进行一次全面的检查和测试，确保远传压力表和通信系统正常工作。

四、使用方法1. 远程监控系统设置：根据实际需求，配置远程监控系统，包括设定压力上下限、报警值等参数。

2. 远程数据传输：远传压力表将实时压力数据传输至远程监控系统，用户可以通过监控系统实时查看压力变化。

3. 数据分析和处理：远程监控系统对接收到的压力数据进行分析和处理，并根据预设的参数进行报警或控制操作。

4. 故障排除：在使用过程中，如出现异常情况或故障，应及时进行排查和处理，确保系统正常运行。

五、注意事项1. 严禁将远传压力表用于超出其额定压力范围的介质测量，以免造成设备损坏或人身伤害。

BGL－801Y数字远传压力表/UploadFiles/201132815343631.gif产品说明：欢迎使用本公司研发生产的数字压力远传表，这是一款把压力信号转换为电信号，输出为4-20mA的国际标准信号，传送距离可达到1-3公里的压力表。

本表拥有独立的知识产权，与传统的电阻远传压力表相比具有诸多优点：寿命高；传送精度高；采用2根线传送数据，接线简单，成本低。

一、产品简介1. 单位：Mpa 、kgf/cm2、psl、Bar、默认为Mpa。

2. 电流输出为4-20ma的国际标准信号。

二、接线方式及功能设置1. 红线接变频器24V‘电源+’，绿线接变频器‘电流输入+’，变频器‘电流输入—’和变频器24V‘电源一’用线短接。

2. 短按‘复位’键切换单位，顺序依次为Mpa→kgf/cm2→PSL→Bar断电不保存单位。

3. 长按‘复位’键5秒后全显，强制归零。

三、报警描述显示“ERO”：压力超过最大压力值可长按“复位”键5秒复位。

四、性能和技术参数精度：常温（25±5℃）不大于满量程的1%/0.5%零点：4mA满量程：20mA工作范围：0—0.6Mpa 0-1.0Mpa 0-1.6Mpa 0-2.5Mpa直流电压：12-24V（带反向保护）显示单位：Mpa kgf/cm2 PSL Bar外形尺寸：80mm厚度：48mm压力接口：20*1.5mm型号：BGL-801Y功耗：1W使用环境温度：-40℃——70℃五、注意事项：1. 产品在使用时请避免在阳光下暴晒，避免在高温下工作。

2. 本产品防水等级为防溅型，但经常雨淋或潮湿会影响产品的使用寿命。

3. 雷击可能会导致本产品损坏，所以在雷雨天气应暂时切断电源。

高压电接点压力表与远传压力表的区别
高压电接点压力表是一种能发出开关信号的压力表。

高压电接点压力表又细分有单电接点、双电接点和多接点电接点压力表，通过各类电接点来适应不同的操控需求。

而远传压力表是一种能在感知压力并进行指示的同时，还可远传出一个同步线性信号的压力表。

下文广顺压力表就为大家介绍一下二者的区别：
1、高压电接点压力表的关键部件是电接点的信号机构，其主要技术指标是电接点信号机构的绝缘电阻和绝缘强度。

在电接点压力表的出厂检验时，对电接点的这两个主要技术指标应逐台检验。

电接点压力表弹性敏感元件的管端力要同时拖动指示机构和电接点信号机构，加之这种电接点压力表不仅有指示精度要求，还有电接点所发信号的精度要求，所以，电接点压力表的精度等级一般都在0.4级以下。

各种电接点压力表的测量范围都很齐全，有真空电接点压力表、低压电接点压力表、中压电接点压力表、高压电接点压力表、微压电接点压力表。

其中，微压电接点压力表因其管端力较小，电接点的制造难度较大，因此，很少有厂家生产这种微压电接点压力表。

2、远传压力表的工作原理看，目前有两种型式。

一种是通过传递电阻信号表达压力量值的电阻远传压力表，它的同步压力信号是一个电阻值“Ω”，由此得名电阻远传压力表。

一种是采用电流信号传递压力量值的电感远传压力表，通常称之为差动远传压力表，它传递的同步压力信号是一个电流值“mA”。

不管是电阻远传压力表，还是电感远传压力表，它们各自都有自己的派生系列产品。

如：各种安装结构形式、各类介质的适应能力、各种环境条件的实用能力的远传压力表。

这些远传压力表都可以为二次仪表和单元仪表或执行机构提供标准的电阻信号或电流信号。

安邦信 AM300变频器供水参数表F0.04=1 端子 COM 与 X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值F0.03=30 减速时间F0.05=5 PID 控制设定闭环控制F0.07=50 上限频率F0.08=30 下限频率F3.05=1 停机方式选择自由停车F4.00=1 P 型机F9.01= 键盘预置 PID 给定压力设定(100%对应压力表满量程 1Mpa (10公斤压力设定值 40,则设定压力为 4公斤F0.12=1 恢复出厂设置压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。

安邦信 G7-P7系列变频器供水参数表F9= 给定压力值(0— 50对应压力表压力F10= 1:外部端子 0(本机监视 3:外部端子 1(远程监视F11=0 本机键盘 /远控键盘F16=50 上限频率F17= 下限频率,休眠启动模式下为休眠频率F28=30 加速时间F29=30 减速时间F74=1 自由停车F76= 运行监视功能选择 0:C00输出频率 /PID反馈 1:C01参考频率 /PID给定6:C06机械速度(PID 模式下变频器输出频率F80=1 PID 闭环模式有效F87=4 比例 P 增益F88=0.2积分时间常数 TiF114= 休眠时间, 10秒, 0表示休眠关闭F115= 唤醒频率,唤醒压力,此值要低于给定的压力值(小于 F9 。

需根据现场情况自行调整F116= 0:G 型机 1:P 型机F66=1 恢复出厂设置压力表判断方法:用万用表欧姆档分别量压力表两端的阻值,其中阻值最大的一次万用表两表笔分别接的高端和低端,另一端为中端,与中端阻值大的一端为高端,另一端为低端。

调试在试运行时,可以先通过操作面板的上下键调一个比较小的值,比如 10.0,然后通过端子运行,等压力稳定了,看变频器的运行情况,等运行正常后,看着远传压力表,这时候根据所需要的压力通过调节操作面板的上下键调节;调到所需要的压力;若压力不稳定,可通过调节参数 F87(PID 的比例增益 ,参数 F88(PID 的积分使压力趋于稳定;1、休眠功能的调试1. 1、进入休眠功能的调试:将变频器的压力设定值调到所需要的设定值,再把参数 F76调成 6,让变频器运行,在没有用户用水的情况下,看变频器的运行频率,把看到的频率值再给上稍微加个几 HZ(如 2HZ 设定到 F17下限频率中; 当变频器的运行频率小于下限频率时,再经过时间 F114的延时,变频器进入休眠状态;1. 2、进入唤醒功能的调试:将变频器的压力设定值调到所需要的设定值,再把参数 F76调成 0,让变频器运行,看变频器的反馈压力值,把看到的反馈值再给稍微减去个点儿 (如 2 设定到 F115唤醒压力中;当实际压力小于 F115唤醒压力时,变频器进入运行状态;欧陆 EV500变频器 PID 供水参数参数设置:P0.00 设为 1 P 机型P0.02 面板运行时设为 0,端子运行时设为 1P0.04 设为 20 加速时间(根据机型设定 (秒P0.05 设为 20 减速时间(根据机型设定 (秒P0.10 设为 20 最小频率(HzP0.11 设为 50 最大频率(HzP1.05 设为 1 自由停止P6.00 设为 1 PID 控制P6.01 设为 2 比例,积分控制P6.02 设为 1 压力设定通道 1面板数字设定P6.03 设为 0 反馈通道选择 V1(0-10VP6.07 设为 0.5 比例增益P6.08 设为 1 积分时间常数P6.15 设为 0— F6.16 PID 睡眠频率P6.16 设为 F6.16—最大频率 PID 苏醒频率(设置范围为 0-100压力百分数。

变频器接远传压力表接线方法
远传压力表是压力传感器中比较简洁的一种。

压力表内部有一个电位器，电位器的滑动端与压力表的指针相连。

压力变化时，电位器滑动端的位置也随之转变。

压力表内电位器的两端与变频器给定电源相接，则滑动端与“GND”之间的电压，便是反馈信号XF。

一、远传压力表与变频器的接线：远传压力表的三个端子分别接变频器的+10V(电源)，GND(公共地)，X1(多功能端子)。

二、需要设定变频器的参数：
1、运行指令来源=外部端子
2、频率指令通道=PID
3、P值，I值，D值
4、频率上限；
5、频率下限；
6、目标压力；这是常见的变频器接远传压力表实现恒压掌握的基本参数，详细还需要依据所使用的变频器的端子状况和参数状况进行扩展。

1。

安邦信AM300变频器供水参数表F0.04=1 端子COM与X1短接启动变频器F0.02=30 加速时间如启动过程中出现过流报警现象请加大此值F0.03=30 减速时间F0.05=5 PID控制设定闭环控制F0.07=50 上限频率F0.08=30 下限频率F3.05=1 停机方式选择自由停车F4.00=1 P型机F9.01= 键盘预置PID给定压力设定（100%对应压力表满量程）1Mpa（10公斤）压力设定值40，则设定压力为4公斤F0.12=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

安邦信G7-P7系列变频器供水参数表F9= 给定压力值（0—50对应压力表压力）F10= 1：外部端子0（本机监视）3：外部端子1（远程监视）F11=0 本机键盘/远控键盘F16=50 上限频率F17= 下限频率，休眠启动模式下为休眠频率F28=30 加速时间F29=30 减速时间F74=1 自由停车F76= 运行监视功能选择0：C00输出频率/PID反馈1：C01参考频率/PID 给定6：C06机械速度（PID模式下变频器输出频率）F80=1 PID闭环模式有效F87=4 比例P增益F88=0.2积分时间常数TiF114= 休眠时间，10秒，0表示休眠关闭F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。

需根据现场情况自行调整F116= 0：G型机1：P型机F66=1 恢复出厂设置压力表判断方法：用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。

调试在试运行时，可以先通过操作面板的上下键调一个比较小的值，比如10.0，然后通过端子运行，等压力稳定了，看变频器的运行情况，等运行正常后，看着远传压力表，这时候根据所需要的压力通过调节操作面板的上下键调节；调到所需要的压力；若压力不稳定，可通过调节参数F87（PID的比例增益），参数F88（PID的积分）使压力趋于稳定；1、休眠功能的调试1．1、进入休眠功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成6，让变频器运行，在没有用户用水的情况下，看变频器的运行频率，把看到的频率值再给上稍微加个几HZ(如2HZ)设定到F17下限频率中；当变频器的运行频率小于下限频率时，再经过时间F114的延时，变频器进入休眠状态；1．2、进入唤醒功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成0，让变频器运行，看变频器的反馈压力值，把看到的反馈值再给稍微减去个点儿(如2)设定到F115唤醒压力中；当实际压力小于F115唤醒压力时，变频器进入运行状态；欧陆EV500变频器PID供水参数参数设置：P0.00 设为1 P机型P0.02 面板运行时设为0，端子运行时设为1P0.04 设为20 加速时间（根据机型设定）(秒)P0.05 设为20 减速时间（根据机型设定）（秒）P0.10 设为20 最小频率（Hz）P0.11 设为50 最大频率（Hz）P1.05 设为1 自由停止P6.00 设为1 PID控制P6.01 设为2 比例，积分控制P6.02 设为1 压力设定通道1面板数字设定P6.03 设为0 反馈通道选择V1（0-10V）P6.07 设为0.5 比例增益P6.08 设为1 积分时间常数P6.15 设为0—F6.16 PID睡眠频率P6.16 设为F6.16—最大频率PID苏醒频率（设置范围为0-100压力百分数。
