高压电接点压力表与远传压力表的区别

远传压力表检定规程远传压力表是一种常见的压力测量仪器，广泛应用于工业领域中。

为了确保远传压力表的准确性和稳定性，在使用之前需要进行检定。

下面将介绍远传压力表的检定规程。

一、检定前的准备工作1. 确定检定压力范围：根据远传压力表的使用要求和实际工作环境，确定需要检定的压力范围。

2. 准备标准压力表：选择与远传压力表相匹配的标准压力表，确保其准确度和稳定性。

3. 确保检定装置的准确性：检查检定装置的准确度和稳定性，确保其能够满足检定要求。

4. 清洁远传压力表：使用清洁剂和软布清洁远传压力表的外壳和测量接口，确保表面干净无尘。

二、检定过程1. 调零：将远传压力表连接到检定装置上，打开检定装置的放气阀，调整远传压力表使其示数为零。

2. 检定低压端点：根据检定要求，逐渐增加检定装置的压力，记录远传压力表的示数。

当示数稳定后，记录该压力值作为低压端点。

3. 检定高压端点：根据检定要求，逐渐增加检定装置的压力，记录远传压力表的示数。

当示数稳定后，记录该压力值作为高压端点。

4. 检定中间点：根据检定要求，选取若干个中间压力点，逐渐增加检定装置的压力，记录远传压力表的示数。

当示数稳定后，记录该压力值作为中间点。

5. 复检：完成一轮检定后，再次进行调零并重复上述步骤，确保检定结果的准确性和稳定性。

三、检定结果的评定1. 偏差计算：根据检定结果计算远传压力表的偏差值，即实际示数与标准值之间的差异。

2. 偏差判定：根据检定要求和相关标准，判断远传压力表的偏差是否在允许范围内。

如果偏差超出范围，则远传压力表需要进行校准或修理。

四、检定报告的编写1. 报告格式：按照规定的格式编写检定报告，包括远传压力表的基本信息、检定日期、检定环境、检定装置信息等。

2. 报告内容：报告中应包括远传压力表的检定结果、偏差计算、偏差判定、校准建议等内容。

3. 报告签发：由检定人员对检定报告进行签字并加盖检定单位的公章，确保报告的可靠性和有效性。

压力表压力表定义：是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表。

压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。

在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。

尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

一、基本介绍：压力表种类很多，它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型等。

压力表系列完整。

它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。

压力表的规格型号齐全，结构型式完善。

从公称直径看，有Φ40mm、Φ50mm、Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm等。

从安装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。

直接安装式，又分为径向直接安装式和轴向直接安装式。

其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。

轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。

所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。

轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。

从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围（仪表量程）；在负压量域（真空）又有3种负压（真空表）；正压与负压联程的压力表是一种跨量域的压力表。

其规范名称为压力真空表，也有称之为真空压力表。

压力表的主要分类压力表的主要分类？压力表按其测量准确度：可分为精细压力表、一般压力表。

精细压力表的测量准确度等级分别为0.1、0.16、0.25、0.4级0.05级；一般压力表的测量准确度等级分别为1.0、1.6、2.5、4.0级。

压力表按其测量基准：压力表按其指示压力的基准不同，分为一般压力表、绝对压力表不锈钢压力表、差压表。

一般压力表以大气压力为基准；绝压表以绝对压力零位为基准；差压表测量两个被测压力之差。

压力表按其测量范围：分为真空表、压力真空表、微压表、低压表、中压表及高压表。

真空表用于测量小于大气压力的压力值；压力真空表用于测量小于和大于大气压力的压力值；微压表用于测量小于60000Pa的压力值；低压表用于测量0~6MPa压力值；中压表用于测量10~60MPa压力值；高压表用于测量100MPa以上压力值。

压力表按其显示方式：分为指针压力表，数字压力表。

压力表按其使用功能分：压力表按其使用功能不同可分为就地指示型压力表和带电信号控制型压力表。

一般压力表、真空压力表、耐震压力表、不锈钢压力表等都属于就地指示型压力表，除指示压力外无其他控制功能。

带电信号控制型压力表输出信号主要有：1、开关信号（如电接点压力表）2、电阻信号（如电阻远传压力表）3、电流信号（如电感压力变送器，远传压力表，压力变送器等）压力表按测量介质特性不同可分为：1、一般型压力表：一般型压力表用于测量无爆炸、不结晶、不凝固对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力；2、耐腐蚀型压力表：耐腐蚀型压力表用于测量腐蚀性介质的压力，常用的有不锈钢型压力表、隔膜型压力表等；3、防爆型压力表：防爆型压力表用在环境有爆炸性混合物的危险场所，如防爆电接点压力表，防爆变送器等。

4、专用型压力表。

按照压力表的用途分：可分为普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精细压力表等。

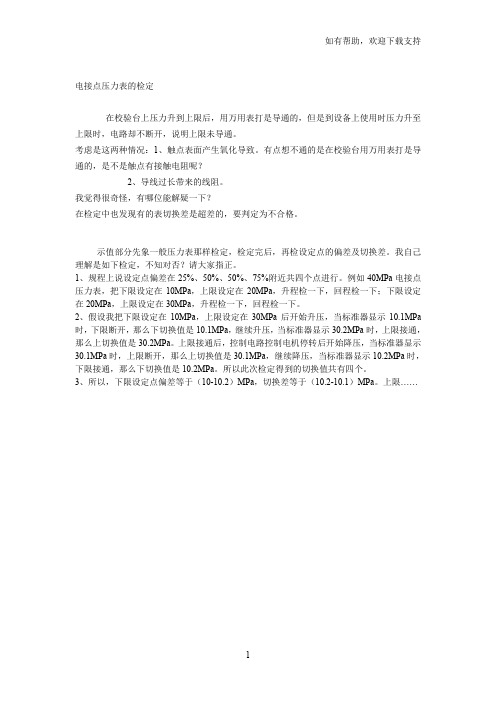

电接点压力表的检定在校验台上压力升到上限后，用万用表打是导通的，但是到设备上使用时压力升至上限时，电路却不断开，说明上限未导通。

考虑是这两种情况：1、触点表面产生氧化导致。

有点想不通的是在校验台用万用表打是导通的，是不是触点有接触电阻呢？2、导线过长带来的线阻。

我觉得很奇怪，有哪位能解疑一下？在检定中也发现有的表切换差是超差的，要判定为不合格。

示值部分先象一般压力表那样检定，检定完后，再检设定点的偏差及切换差。

我自己理解是如下检定，不知对否？请大家指正。

1、规程上说设定点偏差在25%、50%、50%、75%附近共四个点进行。

例如40MPa电接点压力表，把下限设定在10MPa，上限设定在20MPa，升程检一下，回程检一下；下限设定在20MPa，上限设定在30MPa，升程检一下，回程检一下。

2、假设我把下限设定在10MPa，上限设定在30MPa后开始升压，当标准器显示10.1MPa 时，下限断开，那么下切换值是10.1MPa，继续升压，当标准器显示30.2MPa时，上限接通，那么上切换值是30.2MPa。

上限接通后，控制电路控制电机停转后开始降压，当标准器显示30.1MPa时，上限断开，那么上切换值是30.1MPa，继续降压，当标准器显示10.2MPa时，下限接通，那么下切换值是10.2MPa。

所以此次检定得到的切换值共有四个。

3、所以，下限设定点偏差等于（10-10.2）MPa，切换差等于（10.2-10.1）MPa。

上限……电接点压力电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

简单的介绍下压力表的调试和自检技巧：电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。

仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。

变频器ATV212电接点压力表远传控制设置
远传压力表与变频器的接线：远传压力表的三个端子分别接变频器的+10V（电源），GND（公共地），X1（多功能端子）。

需要设定变频器的参数：运行指令来源=外部端子。

频率指令通道=PID。

P值，I值，D值。

频率上限；频率下限。

目标压力，这是常见的变频器接远传压力表实现恒压控制的基本参数，具体还需要根据所使用的变频器的端子情况和参数情况进行扩展。

用电接点压力表根本不需要pid功能，只要变频器的运行命令，接到变频器的开关上就可以运行，当到达高压力是开关断开变频器开始减速直到停止当压力到达低压力时开关再次闭合变频器加速运行，这样也可以实现变频控制，但是这种方法有缺点，压力不稳定，变频器频率波动范围大要；用pid需要远传压力表而不是电接点压力表。

电接点压力表的检定在校验台上压力升到上限后，用万用表打是导通的，但是到设备上使用时压力升至上限时，电路却不断开，说明上限未导通。

考虑是这两种情况：1、触点表面产生氧化导致。

有点想不通的是在校验台用万用表打是导通的，是不是触点有接触电阻呢？2、导线过长带来的线阻。

我觉得很奇怪，有哪位能解疑一下？在检定中也发现有的表切换差是超差的，要判定为不合格。

示值部分先象一般压力表那样检定，检定完后，再检设定点的偏差及切换差。

我自己理解是如下检定，不知对否？请大家指正。

1、规程上说设定点偏差在25%、50%、50%、75%附近共四个点进行。

例如40MPa电接点压力表，把下限设定在10MPa，上限设定在20MPa，升程检一下，回程检一下；下限设定在20MPa，上限设定在30MPa，升程检一下，回程检一下。

2、假设我把下限设定在10MPa，上限设定在30MPa后开始升压，当标准器显示10.1MPa 时，下限断开，那么下切换值是10.1MPa，继续升压，当标准器显示30.2MPa时，上限接通，那么上切换值是30.2MPa。

上限接通后，控制电路控制电机停转后开始降压，当标准器显示30.1MPa时，上限断开，那么上切换值是30.1MPa，继续降压，当标准器显示10.2MPa时，下限接通，那么下切换值是10.2MPa。

所以此次检定得到的切换值共有四个。

3、所以，下限设定点偏差等于（10-10.2）MPa，切换差等于（10.2-10.1）MPa。

上限……•电接点压力电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

简单的介绍下压力表的调试和自检技巧：电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。

仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。

压力表相关知识及更换标准操作一、概述在油水井井口更换安装压力表,是油水井日常管理工作中最基本的操作技能之一，主要是保证压力表准确显示真实压力值，为生产分析提供准确的压力资料。

通过本次分享，使岗位员工充分了解压力表的用途、作用，熟悉掌握压力表正确的更换操作方法，有效的控制操作过程中的风险，规避安全事故的发生，实现安全生产。

二、相关知识以大气压力为基准，用于测量小于或大于大气压力的仪表，叫压力表。

它一般由内部的弹性敏感元件（弹簧管、弹性膜片、弹性膜盒、波纹管等）的弹性形变带动齿轮传动机构通过放大后来显示相对于大气压力的相对值。

（一）压力表的分类压力表用来显示压力容器、管道系统或局部管线内的压力。

压力表种类很多，现场常用压力测量仪表有弹簧管压力表、电接点压力表、远传压力表、传感式压力表等。

1、弹簧管压力表弹簧管压力表结构简单、价格低、应用广。

适于在-40~60°C,相对湿度不大于80%的条件下，测量对钢或铜合金不腐蚀的气体、液体的压力或真空压力。

压力测量范围广（-O1-IOOMPa）,精度等级有1、1.5、2.5级，标准压力表的精度等级为1O o对震动较大的场所可选用其耐震型压力表。

2、电接点压力表电接点压力表适用于测量对钢或铜合金不腐蚀的非凝固和结晶的液体、气体的压力或真空压力，但不适用于震动场所。

它可与继电器等配合使用，实现自动控制和报警。

3、远传压力表远传压力表适用于测量对钢或铜合金不腐蚀的液体、气体的压力或真空压力，但不适用于震动场所。

该仪表除就地指示外，还可远传与显示调节仪表配合使用，实现自动控制。

4、传感式压力表传感式压力表适用于距离远、测量点分散或环境恶劣、危险场合的液体与气体的压力测量。

（二）压力表的选择方法压力表的规格包括：压力表外壳直径、压力测量范围、测量精度等。

压力表的选择要求如下：1、根据工艺设备要求，选择压力表外壳直径。

1）为了便于操作和定期检查校验，工艺管网和机泵一般安装外壳直径为IOOmm 的压力表；2）受压容器（加热炉、锅炉、缓冲罐、注水泵进出口管线等）及震动较大的部位,一般安装100~150mm的压力表；3）控制仪表系统一般多采用直径为60mm的压力表。

电接点压力表工作原理
电接点压力表是一种用于测量压力的仪器，它可以测量液体、气体和蒸汽的压力。

它的工作原理是：当压力变化时，电接点压力表内部的活塞会受到压力的影响，从而改变活塞的位置，从而改变活塞上的电接点的位置，从而改变电接点的电阻值，从而改变电接点压力表的指示值。

电接点压力表的结构主要由活塞、电接点、指示器、控制器和外壳等部分组成。

活塞是电接点压力表的核心部件，它的作用是将压力变化转换为电信号，从而改变电接点的电阻值。

电接点是电接点压力表的重要部件，它的作用是将活塞上的电信号转换为电流，从而改变指示器的指示值。

指示器是电接点压力表的重要部件，它的作用是将电接点上的电流转换为可视的指示值，从而显示出压力的大小。

控制器是电接点压力表的重要部件，它的作用是控制电接点压力表的工作状态，从而保证电接点压力表的准确性和稳定性。

外壳是电接点压力表的重要部件，它的作用是保护电接点压力表的内部结构，从而防止外界的污染和破坏。

电接点压力表的工作原理是：当压力变化时，活塞会受到压力的影响，从而改变活塞的位置，从而改变活塞上的电接点的位置，从而改变电接点的电阻值，从而改变电接点压力表的指示值。

电接点压力表的优点是精度高、反应快、稳定性好、使用寿命长等。

它的缺点是价格较高，而且它的精度受到温度的影响，因此在使用时需要注意温度的变化。

电接点压力表是一种重要的测量仪器，它的工作原理是将压力变化转换为电信号，从而改变电接点的电阻值，从而改变指示器的指示值，从而显示出压力的大小。

它具有精度高、反应快、稳定性好、使用寿命长等优点，但价格较高，而且它的精度受到温度的影响，因此在使用时需要注意温度的变化。

压力表型号解析根据国家压力表型号说明标准，以拼音首字母为代号表示，具体的代号含义每个厂家有可能不同。

压力表型号解析1.广顺仪表压力表型号说明：Ｙ表示压力表Ｚ表示真空、阻尼、远传Ｂ表示防爆、标准Ｊ表示精密、矩形、记忆Ａ表示氨用表Ｘ表示信号、电接点ＸＣ表示磁助电接点Ｐ表示膜片Ｅ表示膜盒Ｆ表示防腐Ｎ表示耐震Ｔ表示弹簧管、特种Ｂ表示不锈钢O表示氧气W表示高温压力表型号解析2.广顺仪表压力表型号连接方式说明：ML表示螺纹式隔膜MF表示法兰式隔膜MN表示螺母式隔膜MZ表示螺栓式隔膜MC表示卫生型隔膜SR表示散热器RL表示软管HC表示哈氏合金F46表示四氟TA表示胆片压力表型号解析3.广顺仪表压力表型号表面直径说明：50mm，60mm，63mm，75mm，100mm，150mm，200mm，200mm压力表型号解析4.广顺仪表压力表型号安装方说明：Z表示轴向ZT表示轴向带后边T表示径向带后边ZQ表示轴向带前边Ⅰ型表示径向Ⅱ型表示轴向Ⅲ型表示轴向带边Ⅳ型径向带后边压力表型号解析5.广顺仪表常用压力表型号说明：表面直径100mm(径向)耐震压力表型号说明：YN-100表面直径100mm轴向(无边)耐震压力表型号说明：YN-100Z表面直径100mm轴向带边耐震压力表型号说明：YN-100ZT表面直径100mm不锈钢压力表型号说明：Y-100BF表面直径100mm耐震不锈钢压力表型号说明：YN-100BF表面直径100mm轴向带边不锈钢压力表型号说明：Y-100BF/ZT表面直径100mm轴向带边不锈钢耐震压力表型号说明：YN-100BF/ZT表面直径100mm径向带后边不锈钢耐震压力表型号说明：YN-100BF/T表面直径100mm磁助电接点压力表型号说明：YXC-100表面直径100mm耐震电接点压力表型号说明：YNXC-100表面直径100mm轴向带边耐震电接点压力表型号说明：YNXC-100ZT表面直径100mm不锈钢耐震电接点压力表型号说明：YNXC-100BF表面直径100mm轴向带边不锈钢耐震电接点压力表型号说明：YNXC-100BF/ZT表面直径100mm膜片压力表型号说明：YTP-100表面直径100mm高温压力表型号说明：YTW-100表面直径100mm氨用压力表型号说明：YA-100表面直径100mm真空压力表型号说明：YZ-100表面直径100mm氢气压力表型号说明：YH-100表面直径100mm乙炔压力表型号说明：YY-100表面直径100mm氧气压力表型号说明：YO-100表面直径100mm远传压力表型号说明：YTT-100表面直径100mm耐震电阻远传压力表型号说明：YNTZ-100表面直径100mm不锈钢耐震螺纹式隔膜压力表型号说明：YN-100BF/ML表面直径100mm不锈钢耐震螺纹式隔膜压力表型号说明：YN-100BF/ML/HC(加哈氏合金)表面直径100mm不锈钢法兰式隔膜压力表型号说明：Y-100BF/MF表面直径100mm电接点法兰式隔膜压力表型号说明：YXC-100/MF表面直径100mm卫生型隔膜压力表型号说明：Y-100/MC。

压力表的精度介绍一、压力表的基本介绍和分类压力仪表是工业控制和测量过程中常用的设备，压力仪表可以分为机械式压力仪表和电子式压力仪表，其中机械式压力仪表因为拥有良好的弹性元件和很高的机械强度而备受使用者的青睐，在工业生产环节使用即为广泛。

机械式压力仪表的工作原理是通过内部的弹性敏感元件在压力下发生弹性变形来指示压力数值，机械压力表一般都使用弹簧管、膜片、膜盒及波纹管作为弹性元件，这些弹性元件在发生形变后会通过齿轮传动机构将变形放大，从而显示出相应的压力值。

压力仪表所测量出的压力一般都是相对压力，也就是以大气压力作为相对点来进行测量，压力仪表最后所显示的结果也是被测量对象在大气压力条件下所呈现出的压力。

压力仪表在测量范围内都是由指针来指示压力值，指针所对应的刻度盘一般都是270度。

压力仪表可以分为多个种类，其中按照测量的精确度进行划分可以分为精密压力仪表和一般压力仪表。

精密压力仪表的测量精度更高，级别分为0.1、0.16、0.25、0.4级；一般压力仪表的测量精度相对较低，级别分为1.0、1.6、2.5、4.0级。

压力仪表按照指示压力的基准不同，又分为一般压力仪表、绝对压力仪表和差压表。

一般压力仪表也就是我们之前提到的以大气气压作为相对点的压力表，而绝对压力表则是以零压力作为基准的压力表，差压表则是测量两个被测对象之间压力差的压力表。

压力表除了以上两种分类方式之外，还可以按照测量范围的不同，分为真空表、压力真空表、微压表、低压表、中压表及高压表等，这些压力表分别可以适应不同压力下的测量工作，可根据测量需要进行选择。

压力仪表是工业控制和测量过程中常用的设备，压力仪表可以分为机械式压力仪表和电子式压力仪表，其中机械式压力仪表因为拥有良好的弹性元件和很高的机械强度而备受使用者的青睐，在工业生产环节使用即为广泛。

机械式压力仪表的工作原理是通过内部的弹性敏感元件在压力下发生弹性变形来指示压力数值，机械压力表一般都使用弹簧管、膜片、膜盒及波纹管作为弹性元件，这些弹性元件在发生形变后会通过齿轮传动机构将变形放大，从而显示出相应的压力值。
