桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。
1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。
桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。
桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。
2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。
现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。
桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。
盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。
箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。
桥台：位于桥梁两端，与道路相接。
墩台：指桥墩和桥台。
台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。

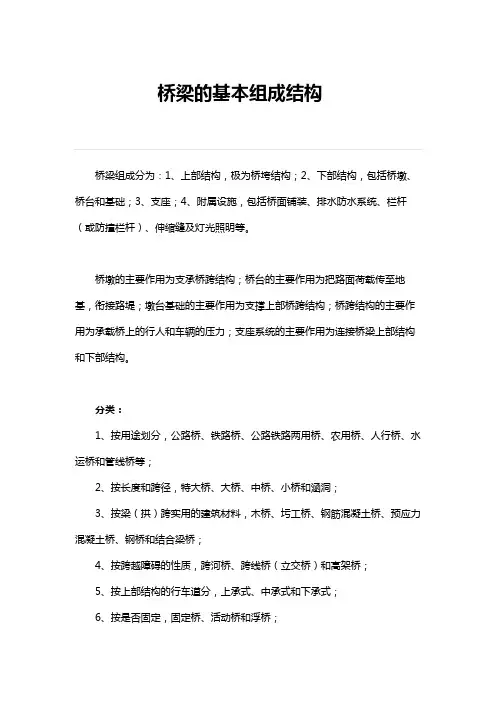

桥梁的基本组成结构
桥梁组成分为：1、上部结构，极为桥垮结构；2、下部结构，包括桥墩、桥台和基础；3、支座；4、附属设施，包括桥面铺装、排水防水系统、栏杆（或防撞栏杆）、伸缩缝及灯光照明等。
桥墩的主要作用为支承桥跨结构；桥台的主要作用为把路面荷载传至地基，衔接路堤；墩台基础的主要作用为支撑上部桥跨结构；桥跨结构的主要作用为承载桥上的行人和车辆的压力；支座系统的主要作用为连接桥梁上部结构和下部结构。
分类：
1、按用途划分，公路桥、铁路桥、公路铁路两用桥、农用桥、人行桥、水运桥和管线桥等；
2、按长度和跨径，特大桥、大桥、中桥、小桥和涵洞；
3、按梁（拱）跨实用的建筑材料，木桥、圬工桥、钢筋混凝土桥、预应力混凝土桥、钢桥和结合梁桥；
4、按跨越障碍的性质，跨河桥、跨线桥（立交桥）和高架桥；
5、按上部结构的行车道分，上承式、中承式和下承式；
6、按是否固定，固定桥、活动桥和浮桥；
7、根据受力情况，梁式桥、拱桥、钢架桥、悬索桥、斜拉桥和组合桥。
桥梁上部结构、下部结构、基础结构、附属结构有哪些：桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。
上部结构指的是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔部分的总称。
通常人们习惯称桥跨结构为桥梁的上部结构，包括主梁，支座，桥面铺装，排水系统，防护栏杆。
桥梁最下部的结构。
它直接坐落在岩石或土地基上，其顶端连接桥墩或桥台，合称为桥梁下部结构。
下部结构包括桥墩、桥台、和基础桥梁下部结构与地基接触的部分称为基础桥梁支座编辑本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。
它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。
中文名桥梁支座外文名Bridge bearing构造符合上部结构的理论计算图式架设于墩台上目录1定义2分类3布置4安装5更换6养护7施工风险1定义编辑桥梁支座架设于墩台上，顶面支承桥梁上部结构的装置。
其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。
桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。
第一章绪论第一节概述1.桥梁组成: 上部结构、下部结构、支座、附属结构。
上部结构是跨越结构，是横越空间的部分（如梁桥指位于支座以上的部分) ，通常包括桥跨结构和桥面构造面构造两大部分。
上部结构的作用是跨越障碍并承受其上的桥面荷载和交通荷载。
桥面构造是指公路硷的行车道铺袋，铁路桥的道砟、枕木、轨道，以及伸缩缝、排水防水系统、人行道、安全带、路缘石、栏杆、照明系统等。
下部结构指桥梁支座以下的支承结构，它包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。
桥台设在桥跨结构的两端，它除了支承上部结构之外，还起到桥梁和路堤衔接并防止路堤下滑和坍塌的作用，其两侧做成填土或填石锥体并在表面加以铺砌，用来保证桥台和路堤的良好衔接，并保证桥头路堤的稳定。
桥跨结构与墩7台之间还设置支座，桥上还应设伸缩缝，通航河流还常设防止船只撞击墩台的防撞结构等。
二相关专业术语2.净孔径对于梁式桥是指设计洪水位上两个相邻桥墩台之间的净距。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
3.总孔径各孔净孔径的总和，它反映桥下宣泄洪水的能力4.计算跨径，轴心到轴心对于设有支座的梁桥，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指桥跨两相邻拱脚截面重心之间的水平距离。
桥梁结构的力学计算，是以计算跨径为基础的。
5.标准跨径对于梁式桥，公路是指两相邻桥墩中线之间的距离，或桥墩中线与桥台背前缘之间的距离：铁路梁式桥特大桥：多孔跨径总长大于1000米，单孔跨径大于150米大桥：1000米大于多孔跨径总长大于100米 150米，大于等于单孔跨径，大于等于40米桥长梁桥系指桥台挡砟前墙之间的长度：供桥系指拱上侧墙与桥台侧墙之间两伸缩缝外端之间的长度，钢架桥系指钢架顺跨度方向外侧间的长度。
6.四按结构体系分类7.梁式桥：简支梁、连续梁、悬臂梁梁式桥在竖向荷载作用下，支座只产生竖向反力，梁部结构只受弯剪（有时也受扭），不承受轴向力。
桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。
1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。
桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。
桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。
2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。
现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。
桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。
盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。
箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。
桥台：位于桥梁两端，与道路相接。
墩台：指桥墩和桥台。
台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.精品文档。
1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是支承上部结构、向下传递荷载的结构物）。
和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），五大部件：桥垮、桥墩、桥台、基础、支座五小部件：桥面铺装、排水防水系统、栏杆护栏、伸缩缝、灯光照明2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。
计算跨径：桥梁结构相邻两支座间的距离L称为计算跨径净跨径：对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。
总跨径：各孔径跨径之和称为总跨径。
桥梁全长：对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。
桥梁建筑高度：桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。
桥渡：以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。
在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。
在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力4.什么是桥梁的净空（限界）？它有什么用途？桥梁净空：包括桥面净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
桥梁与涵洞工程的组成与分类一、桥梁的组成分类㈠桥梁的基本组成部分1.上部结构（桥跨结构）.一般包括桥面构造(行车道、人行道、栏杆等）、桥梁跨越部分的承载结构和桥梁支座.2。
下部结构.是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。
一般包括桥墩、桥台及墩台基础。
⑴桥墩.是多跨桥梁中处于相邻桥跨之间并支承上部结构的构造物。
⑵桥台。
是位于桥梁两端与路基相连并支承上部结构的构造物.⑶墩台基础.是桥梁墩台底部与地基相接触的结构部分。
㈡桥梁的分类⑴根据桥梁主跨结构所用材料,划分为木桥、圬工桥(包括砖、石、混凝土桥）、钢筋混凝土桥、预应力混凝土桥和钢桥。
⑵根据桥梁所跨越的障碍物,划分为跨河桥、跨海峡桥、立交桥(包括跨线桥）、高架桥等。
⑶根据桥梁的用途，划分为公路桥、铁路桥、公铁两用桥、人行桥、运水桥、农桥以及管道桥等。
⑷根据桥梁跨径总长L和单孔跨径L0不同，分为特大桥（L≥500m或L0≥l00m)大桥（L≥100m,L0≥40m）；中桥（l00m〉L〉30或40m〉L0>20m）；小桥（30m≥L≥8m或20m>L0>≥5m）⑸根据桥面在桥跨结构中的位置,分为上承式、中承式和下承式桥。
⑹根据桥梁的结构形式，划分为梁式、拱式、刚架、悬索和组合式桥.二、桥梁上部结构㈠桥面构造1。
桥面铺装及排水、防水系统⑴桥面铺装。
即行车道铺装，亦称桥面保护层。
桥面铺装的形式有:1)水泥混凝土或沥青混凝土铺装。
装配式钢筋混凝土、预应力混凝土桥通常采用水泥混凝土或沥青混凝土铺装，其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。
2）防水混凝土铺装。
在需要防水的桥梁上,当不设防水层时，可在桥面板上以厚80~l00mm且带有横坡的防水混凝土作铺装层，其强度不低于行车道板混凝土强度等级，一般可不另设面层而直接承受车轮荷载。
但为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm的沥青表面作磨耗层。
2、桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。
通常设置在桥梁两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。
3、基础桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础。
它是确保桥梁能安全使用的关键。
由于基础往往深埋于土层之中，并且需在水下施工，故也是桥梁建筑中比较困难的一个部分。
4、上部结构通常人们还习惯地称桥跨结构为桥梁的上部结构。
称桥墩或桥台为桥梁的下部结构。
5、支座一座桥梁中在桥跨或桥墩或桥台的支承处所设置的传力的装置，称为支座。
它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变为。
6、锥形护坡在路堤与桥台衔接处，在桥台两侧设置石砌的锥形护坡。
以保证迎水部分路堤边坡的稳定。
在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程如涵洞桥梁的三个主要组成部分是：上部结构，下部结构和附属结构。
上部结构由桥跨结构、支座系统组成。
桥跨结构或称桥孔结构，是桥梁中跨越桥孔的、支座以上的承重结构部分。
按受力图示不同，分为梁式、拱式、刚架和悬索等基本体系，并由这些基本体系构成各种组合体系。
它包含主要承重结构、纵横向联结系、拱上建筑、桥面构造和桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。
支座系统设置在桥梁上、下结构之间的传力和连接装置。
其作用是把上部结构的各种荷载传递到墩台上，并适应活载、温度变化、混凝土收缩和徐变等因素所产生的位移，使桥梁的实际受力情况符合结构计算图示。
一般分为固定支座和活动支座。
下部结构，由桥墩、桥台、墩台基础几部分组成。
桥墩、桥台是在河中或岸上支承两侧桥跨上部结构的建筑物。
桥台设在两端，桥墩则在两桥台之间，见下图。
而桥台除此之外，还要与路堤衔接，并防止其滑塌。
为保护桥台和路堤填土，桥台两侧常做一些防护和导流工程。
墩台基础保证桥梁墩台安全并将荷载传至地基的结构部分。
桥梁组成示意图附属构件，主要包括伸缩缝、灯光照明、桥面铺装、排水防水系统、栏杆(或防撞栏杆)等几部分。
简述桥梁结构的基本组成
桥梁作为一种重要的基础设施，承载着人们的出行和货物的流通。
它的结构
设计直接关系到桥梁的承载能力和使用寿命。
本文将简要介绍桥梁结构的基本组成，包括上部结构、下部结构和基础。
桥梁结构的基本组成可分为上部结构、下部结构和基础三个部分。
1. 上部结构
上部结构是桥梁的主体部分，承载着车辆和行人的荷载。
它由桥面、横梁、纵梁、支座等组成。
桥面是车辆行驶的部分，通常由钢筋混凝土或钢板构成；横梁和纵梁为桥面提供支撑，使之能够承受车辆荷载的力；支座则起到分散荷载和缓冲震动的作用。
2. 下部结构
下部结构是上部结构的支撑部分，负责将上部结构的荷载传递到桥墩和桥基上。
下部结构由桥墩、桥台和墩台连通构成。
桥墩是承受上部结构荷载的主要构件，通常为矩形、圆形或多边形的立柱状结构；桥台则是连接桥墩的平台，起到承载和分散荷载的作用；墩台连通是将桥墩和桥台连接起来，形成一个整体。
3. 基础
基础是桥梁结构的承重部分，直接与地基接触，将桥梁的荷载传递到地基上。
基础包括桩基、板基和地基。
桩基是将桥梁的荷载通过桩传递到地基的基础形式，通常采用深埋到地下的桩柱；板基是将桥
梁的荷载通过大面积的基础板传递到地基的基础形式，通常适用于软土地基；地基是承受桥梁荷载的自然地层，其稳定性和承载能力直接影响着桥梁的安全性和使用寿命。
总之，桥梁结构的基本组成包括上部结构、下部结构和基础三个部分。
通过合理的设计和施工，这些组成部分能够协同工作，保证桥梁的稳定性和承载能力，为人们提供安全畅通的交通通道。
