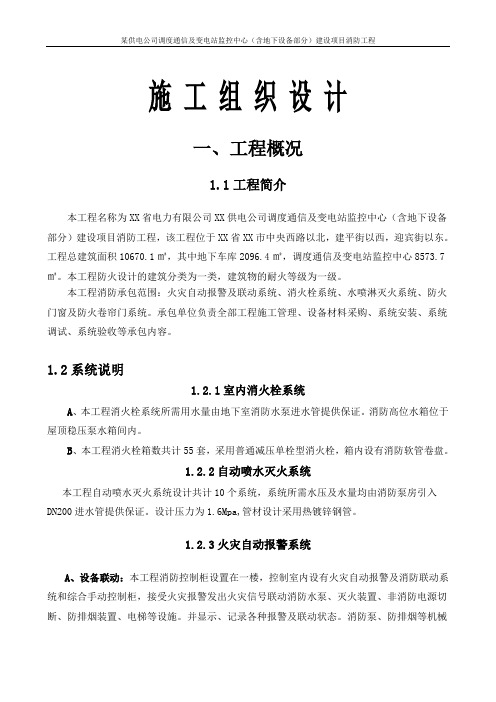

施工组织设计一、工程概况1.1工程简介本工程名称为XX省电力有限公司XX供电公司调度通信及变电站监控中心（含地下设备部分）建设项目消防工程，该工程位于XX省XX市中央西路以北，建平街以西，迎宾街以东。

工程总建筑面积10670.1㎡，其中地下车库2096.4㎡，调度通信及变电站监控中心8573.7㎡。

本工程防火设计的建筑分类为一类，建筑物的耐火等级为一级。

本工程消防承包范围：火灾自动报警及联动系统、消火栓系统、水喷淋灭火系统、防火门窗及防火卷帘门系统。

承包单位负责全部工程施工管理、设备材料采购、系统安装、系统调试、系统验收等承包内容。

1.2系统说明1.2.1室内消火栓系统A、本工程消火栓系统所需用水量由地下室消防水泵进水管提供保证。

消防高位水箱位于屋顶稳压泵水箱间内。

B、本工程消火栓箱数共计55套，采用普通减压单栓型消火栓，箱内设有消防软管卷盘。

1.2.2自动喷水灭火系统本工程自动喷水灭火系统设计共计10个系统，系统所需水压及水量均由消防泵房引入DN200进水管提供保证。

设计压力为1.6Mpa,管材设计采用热镀锌钢管。

1.2.3火灾自动报警系统A、设备联动：本工程消防控制柜设置在一楼，控制室内设有火灾自动报警及消防联动系统和综合手动控制柜，接受火灾报警发出火灾信号联动消防水泵、灭火装置、非消防电源切断、防排烟装置、电梯等设施。

并显示、记录各种报警及联动状态。

消防泵、防排烟等机械设备除自动控制外，且可在综合手动控制台上进行多线联动控制。

B、本工程火灾自动报警系统线路选用ZBN-BYJ-2×1.5的耐火铜芯交织电缆，报警电源线采用ZBN-BYJ-2×2.5耐火铜芯交织电缆,电话总线采用ZBN-RVS-4×1.5耐火铜芯交织电缆，所有线路均穿镀锌钢管。

二、施工方案与技术措施2.1施工部署2.1.1施工任务的划分工程施工前，首先明确合同约定的施工范围，进行单位、分部、分项工程的划分，其次总承包项目经理部对施工任务进行分解，将施工管理责任落实到各个层次。

某省电力调度信息中心办公大楼工程施工组织设计方案

某省电力调度信息中心办公大楼工程施工组织设计方案

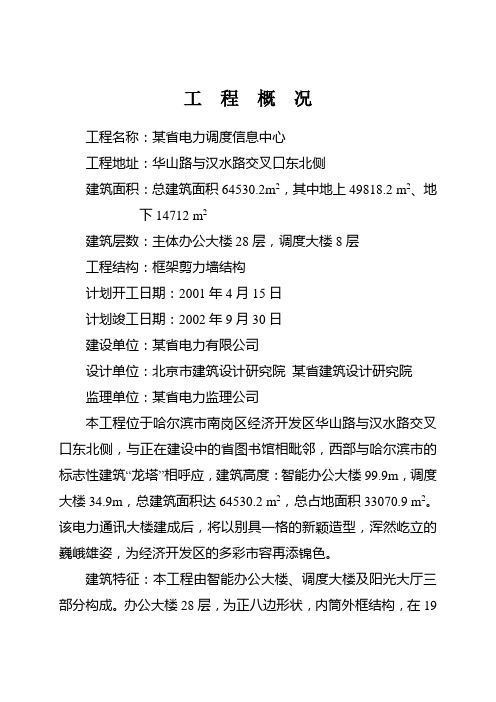

工程概况工程名称：某省电力调度信息中心工程地址：华山路与汉水路交叉口东北侧建筑面积：总建筑面积64530.2m2，其中地上49818.2 m2、地下14712 m2建筑层数：主体办公大楼28层，调度大楼8层工程结构：框架剪力墙结构计划开工日期：2001年4月15日计划竣工日期：2002年9月30日建设单位：某省电力有限公司设计单位：北京市建筑设计研究院某省建筑设计研究院监理单位：某省电力监理公司本工程位于哈尔滨市南岗区经济开发区华山路与汉水路交叉口东北侧，与正在建设中的省图书馆相毗邻，西部与哈尔滨市的标志性建筑“龙塔”相呼应，建筑高度：智能办公大楼99.9m，调度大楼34.9m，总建筑面积达64530.2 m2，总占地面积33070.9 m2。

该电力通讯大楼建成后，将以别具一格的新颖造型，浑然屹立的巍峨雄姿，为经济开发区的多彩市容再添锦色。

建筑特征：本工程由智能办公大楼、调度大楼及阳光大厅三部分构成。

办公大楼28层，为正八边形状，内筒外框结构，在19层、25层、26层、27层、28层处为东西二侧分别向内缩进，以分阶梯错落的手法增强了建筑物的立体效果。

调度大楼8层，呈外弧形，框剪结构。

三层高的阳光大厅为不规则形状，象一条彩带，把办公大楼与调度大楼有机地结为一体。

其中报告厅呈现弧状阶梯布臵，高低差5m，阳光大厅顶部为不锈钢球形网架，外臵采光透明阳光板。

本工程地下两层，主要用途为车库、库房、设备用房、餐厅、厨房、淋浴间及职工健身、活动室等。

设两个半圆形旋转车道出入口。

地上首层设有电力产品交易大厅、商服用房、报告厅、展示用房、总机室、消防控制、保安监控、办公室等，二层以上均为电力通讯系统机房及办公用房。

办公大楼4层为设备层，高层部分设六部电梯、一部消防电梯，多层部分设二部电梯、二部消防电梯。

结构特征：1、基础：裙房部分采用独立柱基加构造防水板；多层部分采用桩基、承台筏板基础；高层部分采用桩基、承台筏板基础。

住房和城乡建设部公告第359号――关于发布国家标准《电力调度通信中心工程设计规范》的公告

住房和城乡建设部公告第359号――关于发布国家标准《电力调度通信中心工程设计规范》的公告

住房和城乡建设部公告第359号――关于发布国家标准《电力调度通信中心工程设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2014.03.31
•【文号】住房和城乡建设部公告第359号
•【施行日期】2014.12.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第359号）

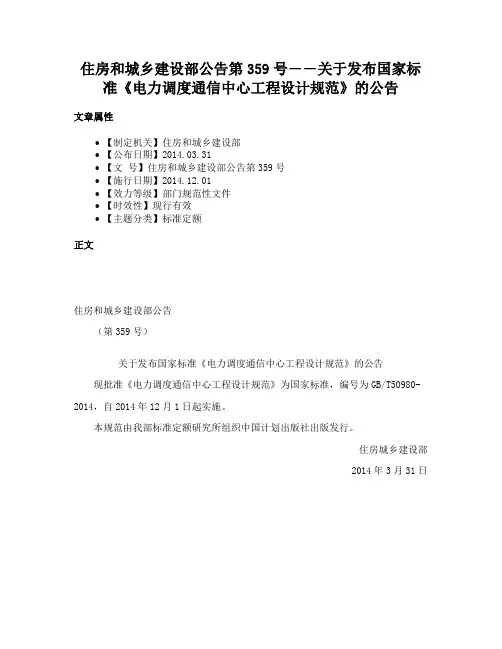

关于发布国家标准《电力调度通信中心工程设计规范》的公告现批准《电力调度通信中心工程设计规范》为国家标准，编号为GB/T50980-2014，自2014年12月1日起实施。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

住房城乡建设部
2014年3月31日。

通信指挥调度中心大楼工程项目施工组织设计

通信指挥调度中心大楼工程项目施工组织设计

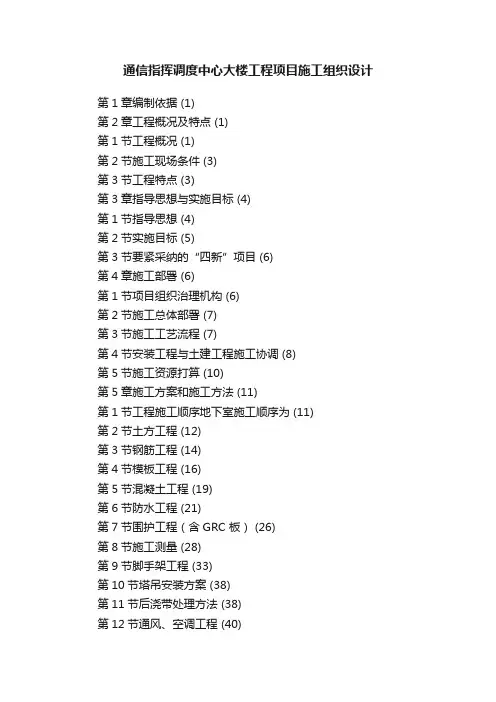

通信指挥调度中心大楼工程项目施工组织设计第1章编制依据 (1)第2章工程概况及特点 (1)第1节工程概况 (1)第2节施工现场条件 (3)第3节工程特点 (3)第3章指导思想与实施目标 (4)第1节指导思想 (4)第2节实施目标 (5)第3节要紧采纳的“四新”项目 (6)第4章施工部署 (6)第1节项目组织治理机构 (6)第2节施工总体部署 (7)第3节施工工艺流程 (7)第4节安装工程与土建工程施工协调 (8)第5节施工资源打算 (10)第5章施工方案和施工方法 (11)第1节工程施工顺序地下室施工顺序为 (11)第2节土方工程 (12)第3节钢筋工程 (14)第4节模板工程 (16)第5节混凝土工程 (19)第6节防水工程 (21)第7节围护工程（含GRC 板） (26)第8节施工测量 (28)第9节脚手架工程 (33)第10节塔吊安装方案 (38)第11节后浇带处理方法 (38)第12节通风、空调工程 (40)第13节给排水工程 (47)第14节电气工程 (50)第15节通信信息及消防报警 (56)第16节设备安装工程 (60)第17节工程调试及联合试运转 (62)第6章施工总平面治理 (62)第1节施工总平面布置 (62)第2节施工总平面治理 (63)第3节施工临时用电布置 (63)第4节施工临时用水布置 (64)第7章施工进度打算 (66)第8章质量保证措施 (67)第1节施工质量保证措施 (67)第2节计量治理 (70)第3节冬、雨期施工措施 (71)第4节成品爱护措施 (71)第5节质量通病与预防措施 (76)第6节全面质量治理 (76)第9章文明施工治理 (77)第1节文明施工治理细则 (77)第2节文明施工检查措施 (82)第10章安全消防治理 (83)第11章工程创“鲁班奖”操纵措施 (85)第1章编制依据为给湖北省通信指挥调度中心大楼工程施工提供较完善的指导性文件，以本工程的施工治理，确定施工技术和施工工艺，并严格予以实施，确保优质、高效、安全、文明地完成工程施工任务，特编制本施工组织设计，其编制依据如下：1.《湖北省通信指挥调度中心大楼工程建筑安装施工合同》2.中南建筑设计院设计的《湖北省通信指挥调度中心大楼》设计施工图纸。

电力调度通信中心大楼 工程施工及质量情况介绍

电力调度通信中心大楼 工程施工及质量情况介绍

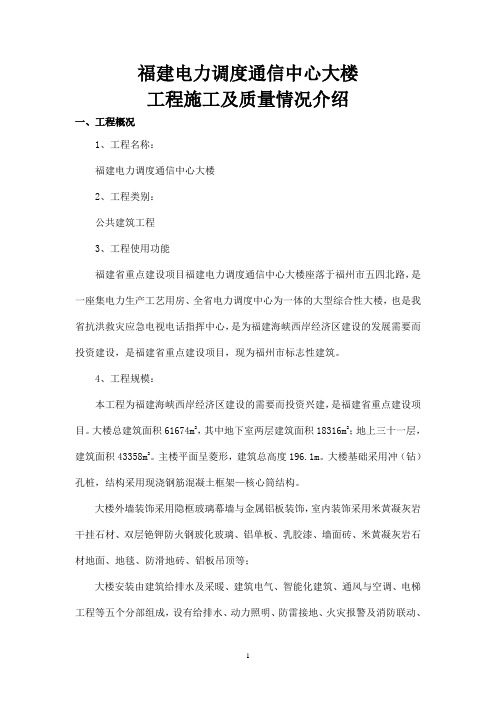

福建电力调度通信中心大楼工程施工及质量情况介绍一、工程概况1、工程名称：福建电力调度通信中心大楼2、工程类别：公共建筑工程3、工程使用功能福建省重点建设项目福建电力调度通信中心大楼座落于福州市五四北路，是一座集电力生产工艺用房、全省电力调度中心为一体的大型综合性大楼，也是我省抗洪救灾应急电视电话指挥中心，是为福建海峡西岸经济区建设的发展需要而投资建设，是福建省重点建设项目，现为福州市标志性建筑。

4、工程规模：本工程为福建海峡西岸经济区建设的需要而投资兴建，是福建省重点建设项目。

大楼总建筑面积61674m2，其中地下室两层建筑面积18316m2；地上三十一层，建筑面积43358m2。

主楼平面呈菱形，建筑总高度196.1m。

大楼基础采用冲（钻）孔桩，结构采用现浇钢筋混凝土框架—核心筒结构。

大楼外墙装饰采用隐框玻璃幕墙与金属铝板装饰，室内装饰采用米黄凝灰岩干挂石材、双层铯钾防火钢玻化玻璃、铝单板、乳胶漆、墙面砖、米黄凝灰岩石材地面、地毯、防滑地砖、铝板吊顶等；大楼安装由建筑给排水及采暖、建筑电气、智能化建筑、通风与空调、电梯工程等五个分部组成，设有给排水、动力照明、防雷接地、火灾报警及消防联动、安保监控、设备监控、中央空调及现代化的楼宇管理系统等14个系统。

工程总投资约为3.97亿元，工程总造价约为3.45亿元。

5、工程开工日期2003年7月11日开工。

6、工程竣工验收日期2008年1月11日。

7、工程备案日期2008年7月16日8、工程竣工验收单位建设单位：福建省电力有限公司；设计单位：中国建筑东北设计研究院；施工总承包单位：福建六建建设集团有限公司；参建单位：深圳远鹏装饰设计工程有限公司、深圳市华剑装饰设计工程有限公司；监理单位：上海现代工程咨询有限公司；勘察设计单位：福建省地质工程勘察院；消防验收单位：福州市消防支队；环境验收单位：福州市环保局；工程备案单位：福建省建设厅。

10、工程质量自评等级：优11、工程质量核定等级及核定单位福建省建筑业协会、福建工程建设质量安全协会、核定为福建省省级优质工程“闽江杯”。

调度中心建设方案

调度中心建设方案
2)大屏幕信号处理系统：本地计算机、摄像机、电视会议接入等；
3)音频系统：本地会议、音源扩声、远程会议扩声；
4)数字会议系统：远程电视会议发言、现场调度、交流研讨、会议指挥等；
5)会议摄像跟踪系统：本地会议发言跟踪、远程会议传输；
6)会议录制系统：本地会场、远程会议等摄像录像DVD光盘制作系统；
7档管理47调度指挥中心建设方案livestockproductshaveenjoyedcertainreputationworldnonferrousmetalmetallurgybuildingmaterialschemicalpharmaceuticalmedicinesalinelakeoilnaturalgasagriculturallivestockproductsprocessingindustriesand3一项目分析11系统需求分析建设原则需求分析贵单位调度指挥中心所要实现的功能目标要求我公司总结以往系统功能模糊造价高昂结构杂乱等缺点结合以往所做国内各大单位的实际应用情况及调度室实际需求和房间的面积大小结构特点综合考虑整体设备的性能价格未来发展变化需求和设备的扩充稳定经济性拟订出本套功能强大扩容性好配置灵活使用范围广操作方便安全稳定投资经济节省模块式系统解决方案
音频信号选择切换：对接入调度室的所有音频信号进行交换控制。
有线电视节目播放（含卫星接收信号）：对接入的有线电视节目进行选台播放控制。
监控系统接入：对调度室的监控系统实施遥控，并对接入调度室的监控信号源进行选择播放控制。
视频会议系统控制：对调度室视频会议系统实施控制。
地面信号接入：在工作区域设置各种信号接入接口，主要信号源有：话筒、视频展示台、笔记本电脑等。
2.
集中控制系统通过计算机来替代手动控制步骤，在不影响手动功能的同时，用计算机的鼠标对受控设备协同动作，为操作人员提供直观、简易的操作方式和设备状态显示。其突出的特点是设备无需集中，操作程序简化，避免操作混乱，减轻操作人员负担。尤其是通过使用批命令形式，可使若干操作命令按照预先的编排连续执行、瞬间完成，极大地提高了设备使用效率和工作效率。

调度中心建筑设计方案模板

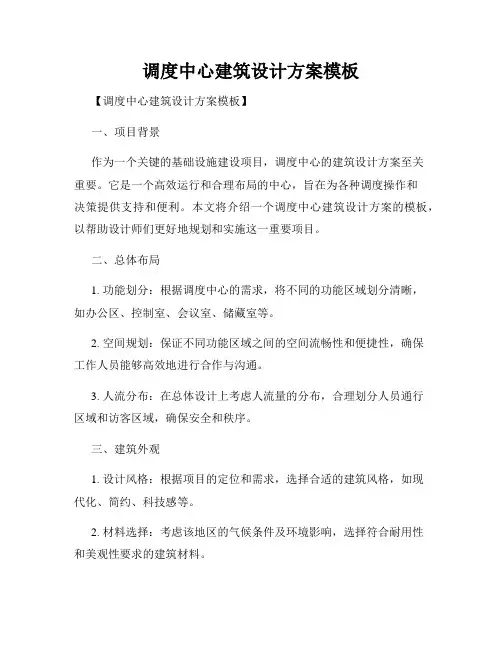

调度中心建筑设计方案模板【调度中心建筑设计方案模板】一、项目背景作为一个关键的基础设施建设项目，调度中心的建筑设计方案至关重要。

它是一个高效运行和合理布局的中心，旨在为各种调度操作和决策提供支持和便利。

本文将介绍一个调度中心建筑设计方案的模板，以帮助设计师们更好地规划和实施这一重要项目。

二、总体布局1. 功能划分：根据调度中心的需求，将不同的功能区域划分清晰，如办公区、控制室、会议室、储藏室等。

2. 空间规划：保证不同功能区域之间的空间流畅性和便捷性，确保工作人员能够高效地进行合作与沟通。

3. 人流分布：在总体设计上考虑人流量的分布，合理划分人员通行区域和访客区域，确保安全和秩序。

三、建筑外观1. 设计风格：根据项目的定位和需求，选择合适的建筑风格，如现代化、简约、科技感等。

2. 材料选择：考虑该地区的气候条件及环境影响，选择符合耐用性和美观性要求的建筑材料。

3. 色彩搭配：根据建筑外观的整体风格，合理搭配色彩，突出调度中心的形象。

四、功能区设计1. 办公区：提供舒适的办公环境，配置适宜的办公家具和设备，保证员工工作效率和舒适度。

2. 控制室：根据调度中心的特点，合理布局监控设备和操作台，确保操作人员能够清晰、便捷地进行实时监控和调度工作。

3. 会议室：根据调度中心的需要，设计合适大小的会议室，配备音视频设备和会议桌椅，满足各类会议的需求。

4. 储藏室：为调度中心提供合理的储物和存放空间，确保物品整齐有序，方便管理和寻找。

五、舒适性与便捷性设计1. 空调与通风：根据项目所在地的气候条件，合理设计空调与通风系统，确保室内温度和空气质量的舒适性。

2. 照明设计：通过合理的照明设计，确保调度中心各个区域的充足照明，提高工作效率和员工的视觉舒适性。

3. 声学设计：采取相应的隔音措施，降低噪音影响，保证工作环境的安静与舒适。

4. 设备布置：根据各个功能区域的需求，合理布置设备和设施，保证便捷的使用和操作流程。

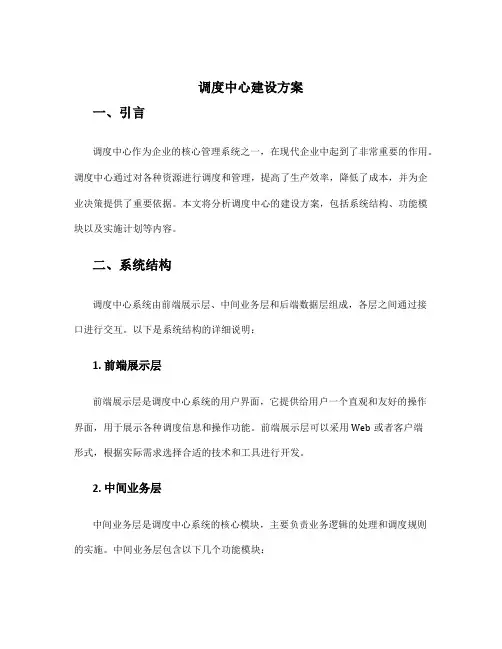

调度中心建设方案

调度中心建设方案一、引言调度中心作为企业的核心管理系统之一，在现代企业中起到了非常重要的作用。

调度中心通过对各种资源进行调度和管理，提高了生产效率，降低了成本，并为企业决策提供了重要依据。

本文将分析调度中心的建设方案，包括系统结构、功能模块以及实施计划等内容。

二、系统结构调度中心系统由前端展示层、中间业务层和后端数据层组成，各层之间通过接口进行交互。

以下是系统结构的详细说明：1. 前端展示层前端展示层是调度中心系统的用户界面，它提供给用户一个直观和友好的操作界面，用于展示各种调度信息和操作功能。

前端展示层可以采用Web或者客户端形式，根据实际需求选择合适的技术和工具进行开发。

2. 中间业务层中间业务层是调度中心系统的核心模块，主要负责业务逻辑的处理和调度规则的实施。

中间业务层包含以下几个功能模块：•资源管理模块：用于对各种资源进行管理，包括人力资源、物资资源、设备资源等。

该模块可以通过人工录入和自动采集的方式更新资源信息，并提供查询和统计功能，方便决策者了解资源的使用情况。

•计划排产模块：用于根据市场需求和资源情况制定产品生产计划，并进行生产调度。

该模块可以通过算法和优化模型，确定最优的生产计划，并根据实际情况进行调整和优化。

•任务分配模块：用于将计划排产模块生成的任务分配给各个执行部门和人员，并跟踪任务执行情况。

该模块可以根据资源和能力进行任务分配，并提供实时的任务进度和质量监控。

3. 后端数据层后端数据层是调度中心系统的数据存储和处理模块，主要负责存储各种调度信息和业务数据，为上层模块提供数据支持。

后端数据层可以采用关系数据库或者分布式存储方式，根据实际数据量和访问需求进行选择。

三、功能模块调度中心系统包含以下几个功能模块，每个模块都有特定的功能目标和实施步骤，具体内容如下：1. 资源管理模块资源管理模块的功能目标是对各种资源进行管理和统计，以实现资源的合理配置和优化利用。

具体实施步骤包括：•确定资源类别和属性：根据实际业务需求，确定需要管理的资源类别和属性，如人员的姓名、职务、技能等。

电力备用调度中心建设工程可行性研究工程设计招标文件

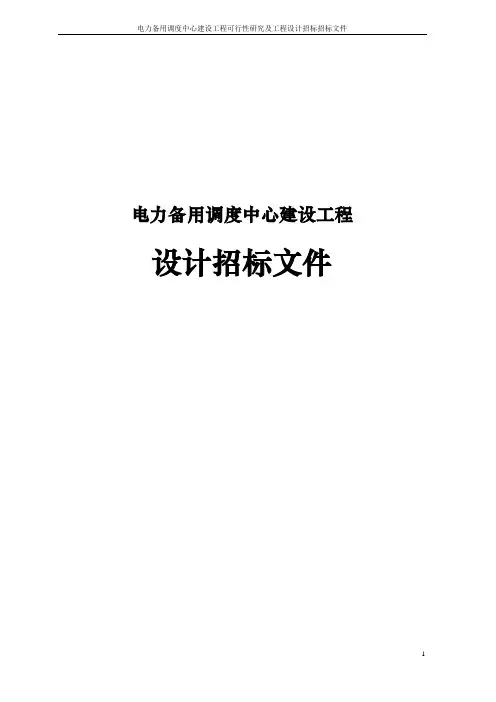

电力备用调度中心建设工程设计招标文件目录第一章投标须知 (3)一、总说明 (4)二、招标文件 (4)三、投标文件的编制 (6)四、投标文件的递交 (9)五、开标 (10)六、评标 (11)七、授予合同 (12)第二章合同条件 (14)一、通用条件 (15)二、专用条件 (20)第三章协议书格式 (22)第四章工程规范、技术条件和图纸 (24)1工程概况 (24)2 招标范围： (24)3 招标单位提供的工程依据性文件及资料 (24)4 建设内容及技术要求 (24)第五章投标文件 (28)一、投标函及附录（投标函要单独密封单独投递一份） (28)二、设计费报价及构成计算书 (30)三、投资估算及构成计算书 (33)四、投标技术文件 (33)六、《授权委托书》格式 (35)七、附件： (36)第一章投标须知前附表一、总说明1、工程概况1.1 **省电力调度备用中心地址在**调度大楼，可利用的建筑面积1200㎡.（详见可行性研究报告）1.2本工程招标根据有关规定进行，并得到上级主管部门批准，现通过公开招标的方式择优选定可行性研究及工程设计单位和设计技术方案。

2、投标费用投标单位参加标前会、工程现场勘测、编制与递交投标文件、参加开标等所涉及的一切费用由投标单位自理。

3、为保证履行本工程的设计合同，投标单位须满足前附表所要求的资质等级。

4、本工程不接受联合投标。

5、招标代理机构：**电力工程咨询有限公司地址：联系人：联系电话：二、招标文件6、招标文件的组成6.1本招标文件包括①投标须知、②合同条件、③合同协议书、④工程规范技术条件、⑤评标。

本工程相关文件、图纸（作为附件）及所有按本须知第8条发出的补充资料和第16条所述的答疑材料作为招标文件的补充文件。

6.2 投标单位应认真审阅招标文件中投标须知、合同条件、规定格式、投标文件内容等全部要求。

如果投标单位的投标文件不能符合招标文件的要求，责任由投标单位负责。

湖南省电网调度规程

湖南电力调度规程目录第1章总则 6第2章调度管理 6 第2.1节调度管理机构7 第2.2节调度管理的任务和职责7 第2.3节调度管辖范围划分的原则11 第2.4节调度管理制度13 第2.5节无人值班变电站的调度管理16 第2.6节运行方式17第2.7节发、供电调度计划19 第2.8节发电出力管理20 第2.9节电能质量管理22 第2.10节经济运行管理25第2.11节负荷管理26 第2.12节水库调度管理28第2.13节并网调度管理32 第2.14节新设备投产管理32 第2.15节检修管理36第2.16节电力系统稳定运行管理41第2.17节继电保护及安全自动装置的运行管理45第2.18节低频（低压）减载装置的管理49第2.19节调度自动化系统的管理51 第2.20节电力通信的管理53 第2.21节电力系统事故应急预案管理55 第3章调度操作56 第3.1节操作原则56第3.2节操作制度57第3.3节并列与解列操作61第3.4节合环与解环操作61第3.5节断路器、隔离开关操作62第3.6节变压器操作63第3.7节母线操作65第3.8节冲击合闸操作65第3.9节零起升压操作66第3.10节线路操作67第3.11节融冰操作67 第4章事故处理68 第4.1节事故处理的一般原则68第4.2节湖南电力系统与华中电力系统并列时的频率异常及事故处理 69第4.3节湖南电力系统与华中电力系统解列时的频率异常及事故处理70 第4.4节电压异常及事故处理72第4.5节线路事故处理73第4.6节母线事故处理74第4.7节断路器及隔离开关异常的处理75第4.8节发电机组事故处理76第4.9节变压器及电压互感器事故处理77第4.10节系统潮流异常处理77第4.11节电力系统稳定事故处理78 第4.12节调度自动化和电力通信系统故障时的处理 79 附录附录1 省调调度员职责及值班制度、交接班制度 81 附录2 调度自动化的管理职责 85 附录3 电力通信的管理职责 90附录4 湖南电力系统发电厂、变电站、线路命名规定及设备编号原则 93附录5 主要设备调度标准名称表 97附录6 调度术语表 99附录7 负荷管理的有关计算公式 115附录8 表1 电力系统电压正弦波形畸变率极限值（相电压）116表2 用户注入电力系统的谐波电流允许值 116附录9 导线的允许长期工作电流 118 附录10 逐项操作指令票和综合操作指令票的格式及举例120附录11 保护装置调度运行规定 123 附录12 重大事件汇报制度 129附录13 新设备接入电力系统需向调度机构提供的资料133 附录14 变电站无人值班的必备条件 134 附录15 湖南电力系统调度机构代号 135第1章总则第1条为了加强湖南电力调度管理，执行国家节能环保政策，保障电力系统安全、优质、经济运行，维护发电、供电（包括输电、变电、配电，以下简称供电）、用电等各方的合法权益，特制定本规程。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

目录Ⅰ. 初步设计说明一．设计总说明 (3)1．设计依据 (3)2．工程概况 (3)3．设计指导思想 (3)4．设计规模和设计范围 (3)二．建筑设计...........................................4-5 1．平面设计. (4)2．剖面设计 (4)3．装修设计...........................................4-5三．结构设计.. (5)四．给水排水设计..................................... 6-7五．电气设计..........................................7-11六．空调设计.........................................12-13七．工艺设计.. (13)Ⅱ.概算编制说明一．工程概述 (14)二．编制依据 (14)三．其他说明 (14)四．概算表格 (15)Ⅲ. 附图一．门窗表室内装修表 2004JZ-06601-C-FJ-01X01 二．平面布置图 2004JZ-06601-C-FJ-02X01 三．强电桥架布置图 2004JZ-06601-C-QD-01X01 四．动力环境探头布置图 2004JZ-06601-C-QD-02X01 五．弱电桥架布置图 2004JZ-06601-C-RD-01X01 六．摄像机及门禁布置图 2004JZ-06601-C-RD-02X01Ⅰ.初步设计说明一、设计总说明1．设计依据1.1湖南电力调度通信中心提供的设计委托；1.2湖南电力调度通信中心提供的原设计图纸及相关设计要求；1.3国家及原邮电部有关现行设计规范；（1）《民用建筑设计通则》JGJ37-87；（2）《高层民用建筑设计防火规范》GB50045-95（2001年版）；（3）《电子计算机机房设计规范》GB50174-93；（4）《建筑装饰工程技术规范》JGJ73-91；（5）《建筑内部装修设计防火规范》GB50222-95；（6）《电信专用房屋设计规范》YD5003-94；（7）《邮电建筑防火设计规范》YD5002-94。

2．工程概况湖南电力调度通信中心信息中心机房位于湖南省电力公司办公大楼裙楼三楼。

总面积576.9平方米，层高4.8米。

3. 设计指导思想（1）设计本着“实用、节约、安全、先进”的原则。

（2）为省电力公司信息系统及设备运行提供一个安全、可靠的运行环境在国内同行中达到先进水平，并使之成为省电力公司在科技应用、现代化企业管理的展示窗口。

4.设计规模和设计范围本设计为湖南省电力公司办公大楼裙楼三楼（总面积576.9平方米）装饰工程，设计包括平面布置及室内装修、结构加固、电气、空调及通风、消防、概算。

二、建筑设计1.平面设计在满足通信信息机房生产工艺的前提下，考虑合理、方便、灵活、经济的原则进行平面布局。

根据通信信息生产工艺流程及设备容量的要求，对楼层平面进行统一安排。

合理布置使用面积，既符合工程初期技术要求，也能满足终局及今后新技术、新业务发展的要求。

整个中心机房主要划分为机房区、办公区、公共交通。

机房区内分为设备摆放区、UPS室、空调摆放区及备件、磁介质库房。

办公区内设置了20个科员办公卡座，人均办公面积6.3平方米；办公区南面为3个办公室，东面为备用调度室、资料室、信息监控值班室，所有房间用轻质隔墙与办公区隔开。

蓄电池考虑设置在大楼地下室西出口小房间内，面积约2.剖面设计机房区在原有地砖上架空300高全铝防静电活动地板，机房空调冷媒管和加湿管从架空层内通过。

吊顶高度3.3米。

办公区地面改用600X600玻化砖，吊顶高度3.3米。

3.装修设计机房内装修材料选择防火、防水、抗静电、保温隔热、环保型材料、满足机房环境要求既节能又经济。

机房区在原有地砖上架空300高全铝防静电活动地板；办公区、公共部分地面铲除原有地砖，改用600X600玻化砖；机房区玻璃幕墙窗采用UC100轻钢龙骨防火板封闭面贴3厚象牙白色铝塑板；办公区新增轻质隔墙采用UC100轻钢龙骨12mm厚双面防火石膏板，内填75mm厚岩棉，错缝搭接；新增玻璃隔墙采用15mm厚防火防爆玻璃隔墙。

顶棚拟选用600X600铝扣板吊顶。

通向机房区的门和办公区大门采用门禁系统。

三、结构设计1. 设计采用规范及资料（1）《建筑结构荷载规范》GB50009-2001。

（2）《建筑抗震设计规范》GB50011-2001。

（3）《电信专用房屋设计规范》YD5003-94；（4）《混凝土结构设计规范》GB50010-2002。

（5）《建筑结构可靠度设计统一标准》GB50068-20012.设计说明2.1荷载取值楼面等效均布活荷载（特殊设备另行考虑）电子计算机机房：5.0~7.5 KN/㎡办公室：2.0 KN/㎡资料室：2.5 KN/㎡2.2加固方案放置空调及UPS部分房间楼板及相应梁采用粘钢加固。

电子计算机机房部分，建设方承诺提供相关资料证明原设计满足电子计算机机房荷载要求，若不能满足荷载要求，则采用粘钢加固。

四、给、排水设计1、设计依据：（1）高层民用建筑设计防火规范（GB50045-95）（2001年版）（2）建筑给水排水规范（GB50015-2003）(2003年版）（3）本楼给水排水、消防情况（4）甲方以及建筑专业提供的建筑图纸2、设计范围：本设计为湖南省电力调度中心信息中心机房的生活给排水、消防给水、气体灭火设计（本机房气体灭火系统仅考虑与大楼气体灭火系统接口）。

3、室内给排水系统：（1）本信息中心机房无生产用水，使用原卫生间。

（2）室内消火栓系统：使用原大楼室内消火栓系统。

本设计不作改动。

（3）室内自动喷水灭火系统：信息中心办公室部分使用原大楼室内自动喷水灭火系统。

本设计不作改动。

4、灭火器配置：按照规范要求，信息中心机房、办公室设置4组（4瓶2公斤）手提式二氧化碳灭火器。

均匀布置。

5、气体灭火设计：本信息中心机房采用管网式七氟丙烷气体灭火系统，按照相关规范布置喷头和管道，本机房为一个区。

钢瓶间由大楼统一规划，本机房只设置管道和喷头。

设置相应大小的泄压口。

6、设计图纸：因本设计属于简单项目，所以留待施工图阶段出具图纸。

五、电气设计1.设计依据及设计范围1.1设计依据（1）、电子计算机机房设计规范（GB 50174-93）（2）、民用建筑电气设计规范（JGJ/T16-92）（3）、火灾自动报警系统设计规范（GB 50116-98）（4）、智能建筑设计标准（GB /T 50314-2000）（5）、建筑、空调、工艺专业提供的设计条件1.2设计范围信息中心机房（含办公区）动力配电、智能监控系统设计2.动力配电系统2.1配电系统因信息中心机房设备的重要性，信息中心机房的两路电源由1#办公楼配电室低压屏备用回路提供，为双电源互投互备系统，新增两路电源为3X185+2X95电力电缆，由1#办公楼电缆井敷设至裙楼三层电缆井内。

机柜区内新设有双电源切换屏一块、低压配电屏二块，为两台UPS、机房设备、机房专用空调、办公区照明、插座，门禁及动力环境监控系统提供电源。

每个机架由二个电源同时供电，一路为市电，一路为UPS机组，为配电方便，每排机柜各设置两块壁挂式分配箱，共设置6块壁挂式分配箱。

信息中心远期总配电量P=165KW,其中设备电量90KW,空调26.5X2KW,另一台空调21.8KW（利旧，作为备用），照明8KW,插座10KW,其他4KW。

2.2UPS供电系统根据甲方提供的机柜数量，机柜设备远期用电量为90KW,拟选用12脉冲120KV A的UPS共两台，待电时间为2小时。

每台UPS 配置蓄电池组为U12V100Ah共6组。

两台UPS为多机冗余方式运行，故障自动无间断切换。

选用UPS机组带有转换端口，动力环境监控系统能实时监控UPS数据。

因蓄电池组荷载较大,现将蓄电池组移至大楼地下室西出口小房间内,蓄电池组与UPS机组的电缆连线沿大楼的强电电缆井内敷设,并穿钢管保护。

2.3机房照明电源在机房设置两块照明箱，一块为市电照明，另一块为机房应急照明。

机房照度为300lx，应急照度为30lx，机房灯具采用三管格栅荧光灯。

为保证机房照明的可靠性，三盏荧光灯分别采用不同的电源，其中两盏荧光灯为市电供电，另一盏荧光灯为UPS供电。

为满足消防要求，在机房出入口设置安全出口指示灯，在机房四周设置双头应急灯。

2.4机房插座电源机房墙面上设置由市电及UPS分别提供电源的插座，为交叉布置，设备调试维修间、设备及仪器仪表室的插座应由市电提供电源。

2.5办公区及插座电源办公区照明及插座均采用市电供电，办公区照度为200lx，灯具采用三管格栅灯，在墙上布置适量的插座，另在卡座设置适量地面插座供卡座电脑使用。

2.6配电线路敷设信息中心机房两路总电源由电缆井经阻燃型电缆桥架沿吊顶敷设至双电源切换屏。

各机柜设备配电为下走线，配电线路穿钢管后沿600x200阻燃型槽式桥架在活动地板下敷设。

空调配电线路采用电力电缆穿钢管沿活动地板下敷设，钢管外刷防火涂料。

照明及插座线路穿钢管沿吊顶、墙暗敷设。

办公区空调由大楼集中空调提供，本次设计对新增加的风机盘管配电，插座与照明回路分开敷设。

3.智能监控系统3.1智能布线系统信息中心机房智能布线光缆由1#办公楼三楼弱电井引入。

与弱电井相连的墙上预留适量钢管套管作为光缆、大对数电缆的进线通道，再由500x100电缆桥架沿过道吊顶内敷设至机柜区。

机柜区内布线采用上走线，沿600x200槽式电缆桥架敷设，距地2.5米。

为配线方便，在办公区设有一个交换机，办公区内所有信息点由该交换机配出，每人二个语音二个数据配置。

3.2门禁保安监控系统、动力环境监控系统机房门禁采用电子门禁监控，能识别身份、自动记录进出机房的情况并能实现远程开门。

在机房及办公区出入口设置3个门禁控制点，采用感应式读卡方式。

通过计算机系统与门禁系统主机连接，对门禁系统进行有效的管理，完成系统监视、识别卡管理，记录数据的下载，生成报表，实现对机房进出人员的统一管理。

根据平面布置图，对出入口、走道、机房内重要部位安装摄像机,其中机房区设置2个球型一体化摄像机，4个云台式摄像机，出入口处设置2个半球型彩色摄像机，能实时监控进出机房及办公人员的情况，传输IP图像，监控信号通过16路矩阵监视器实时反映，使值班人员及时、全面的了解机房内情况；当报警信号发生时，可由摄像机对报警现场进行摄像，启动录像机进行24小时录像，并发出报警信号，使警情得到快速处理。

为防盗起见，在机房出入口设置双鉴探头，共设置2组双鉴探头。

监控系统对机房内配电屏、UPS、专用空调机组、门禁、电视监控以及各种动力、环境参数，包括温、湿度、机房漏水等实施在线监控，记录数据、形成报表。
