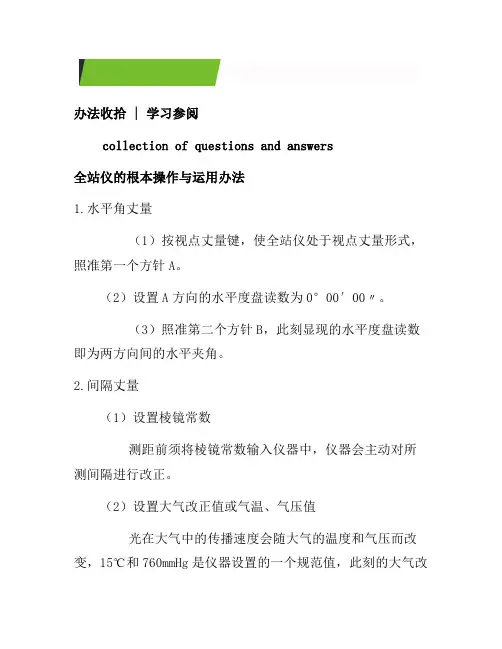

办法收拾 | 学习参阅collection of questions and answers全站仪的根本操作与运用办法1.水平角丈量（1）按视点丈量键，使全站仪处于视点丈量形式，照准第一个方针A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个方针B，此刻显现的水平度盘读数即为两方向间的水平夹角。
2.间隔丈量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会主动对所测间隔进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而改变，15℃和760mmHg是仪器设置的一个规范值，此刻的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会主动核算大气改正值（也可直接输入大气改正值），并对测距成果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）间隔丈量照准方针棱镜中心，按测距键，间隔丈量开端，测距完结时显现斜距、平距、高差。
全站仪的测距形式有精测形式、盯梢形式、粗测形式三种。
精测形式是最常用的测距形式，丈量时刻约2.5S，最小显现单位1mm；盯梢形式，常用于盯梢移动方针或放样时接连测距，最小显现一般为1cm，每次测距时刻约0.3S；粗测形式，丈量时刻约0.7S，最小显现单位1cm或1mm。
在间隔丈量或坐标丈量时，可按测距形式（MODE）键挑选不同的测距形式。
应留意，有些类型的全站仪在间隔丈量时不能设定仪器高和棱镜高，显现的高差值是全站仪横轴中心与棱镜中心的高差。
全站仪3.坐标丈量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会主动核算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准方针棱镜，按坐标丈量键，全站仪开端测距并核算显现测点的三维坐标。
4.数据通讯全站仪的数据通讯是指全站仪与电子核算机之间进行的双向数据交换。
xx全站仪简明操作手册一、参数设置按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。
按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置按住背景光设置键1秒钟，可进行背景光，声音，仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。
输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ为零，即为放样点方向将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜对比度设置二、坐标数据输入与删除按菜单键，再按4（数据），再按2（坐标数据）通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD的值。
回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。
三、测站设置按7键建站按1键输入测站点名，已知坐标，仪高并回车。
按[模式]键可切换数字与字母输入状态。
若坐标已存在，可按显示，从坐标列表中直接调取。
按1键进行坐标（或角度）后视定向输入后视点点名，坐标和棱镜高并回车。
若坐标已存在，可按显示，从坐标列表中直接调取。
照准后视点按回车完成设置,或按测量键检核后视四、坐标测量测站设置完成后，照准待测目标点棱镜，按测量1开始测量按上下翻页键或显示键查看测量结果五、坐标放样先进行测站设置（方法同三）。
再进行坐标放样。
按8号放样键，按2坐标放样。
若放样坐标已存在位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。
同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。
此时交会点被自动计算，按显示键可翻页查看计算结果。

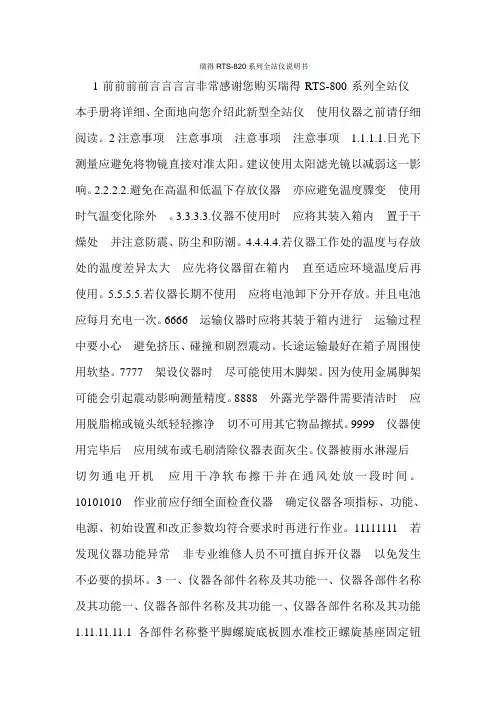

瑞得RTS-820系列全站仪说明书1前前前前言言言言非常感谢您购买瑞得RTS-800系列全站仪本手册将详细、全面地向您介绍此新型全站仪使用仪器之前请仔细阅读。
2注意事项注意事项注意事项注意事项 1.1.1.1.日光下测量应避免将物镜直接对准太阳。
建议使用太阳滤光镜以减弱这一影响。
2.2.2.2.避免在高温和低温下存放仪器亦应避免温度骤变使用时气温变化除外。
3.3.3.3.仪器不使用时应将其装入箱内置于干燥处并注意防震、防尘和防潮。
4.4.4.4.若仪器工作处的温度与存放处的温度差异太大应先将仪器留在箱内直至适应环境温度后再使用。
5.5.5.5.若仪器长期不使用应将电池卸下分开存放。
并且电池应每月充电一次。
6666运输仪器时应将其装于箱内进行运输过程中要小心避免挤压、碰撞和剧烈震动。
长途运输最好在箱子周围使用软垫。
7777架设仪器时尽可能使用木脚架。
因为使用金属脚架可能会引起震动影响测量精度。
8888外露光学器件需要清洁时应用脱脂棉或镜头纸轻轻擦净切不可用其它物品擦拭。
9999仪器使用完毕后应用绒布或毛刷清除仪器表面灰尘。
仪器被雨水淋湿后切勿通电开机应用干净软布擦干并在通风处放一段时间。
10101010作业前应仔细全面检查仪器确定仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。
11111111若发现仪器功能异常非专业维修人员不可擅自拆开仪器以免发生不必要的损坏。
3一、仪器各部件名称及其功能一、仪器各部件名称及其功能一、仪器各部件名称及其功能一、仪器各部件名称及其功能1.11.11.11.1各部件名称整平脚螺旋底板圆水准校正螺旋基座固定钮底板圆水准器圆水准校正螺旋基座固定钮粗瞄准器目镜水平制动螺旋水平微动螺旋显示屏整平脚螺旋目镜调焦螺旋电池锁紧钮电池望远镜调焦螺旋数据通讯接口望远镜把手4※仅限于RTS-860系列全站仪仪器中心标志物镜垂直制动螺旋垂直微动螺旋底板圆水准器圆水准校正螺旋光学对中器基座固定钮USBUSBUSBUSB接口※SDSDSDSD卡插口※51.2显示屏主屏幕●●●●确认显示窗中显示有足够的电池电量当电池电量不多的时候请及时更换电池或对电池进行充电。

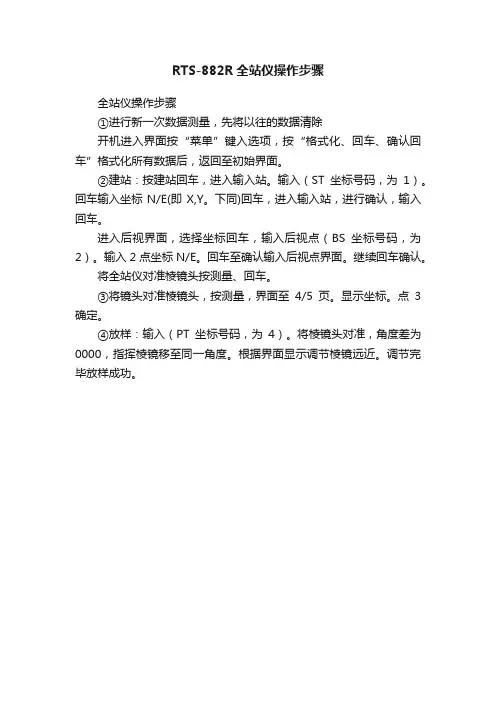

RTS-882R全站仪操作步骤
全站仪操作步骤
①进行新一次数据测量，先将以往的数据清除
开机进入界面按“菜单”键入选项，按“格式化、回车、确认回车”格式化所有数据后，返回至初始界面。
②建站：按建站回车，进入输入站。
输入（ST坐标号码，为1）。
回车输入坐标N/E(即X,Y。
下同)回车，进入输入站，进行确认，输入回车。
进入后视界面，选择坐标回车，输入后视点（BS坐标号码，为2）。
输入2点坐标N/E。
回车至确认输入后视点界面。
继续回车确认。
将全站仪对准棱镜头按测量、回车。
③将镜头对准棱镜头，按测量，界面至4/5页。
显示坐标。
点3确定。
④放样：输入（PT坐标号码，为4）。
将棱镜头对准，角度差为0000，指挥棱镜移至同一角度。
根据界面显示调节棱镜远近。
调节完毕放样成功。
瑞得全站仪简明操作手册一、参数设置按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。
按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置按住背景光设置键1秒钟，可进行背景光，声音，对比度设置二、坐标数据输入与删除按菜单键，再按4（数据），再按2（坐标数据）通过上下键选择坐标点，按测量1键删除该坐标，或按角度键输入新点的N,E,Z坐标、点名PT和编码CD的值。
回车确认后，仪器自动进入下一点坐标输入界面，点名自动累加。
三、测站设置按7键建站按1键输入测站点名，已知坐标，仪高并回车。
按[模式]键可切换数字与字母输入状态。
若坐标已存在，可按显示，从坐标列表中直接调取。
按1键进行坐标（或角度）后视定向输入后视点点名，坐标和棱镜高并回车。
若坐标已存在，可按显示，从坐标列表中直接调取。
照准后视点按回车完成设置,或按测量键检核后视四、坐标测量测站设置完成后，照准待测目标点棱镜，按测量1开始测量按上下翻页键或显示键查看测量结果五、坐标放样先进行测站设置（方法同三）。
再进行坐标放样。
按8号放样键，按2坐标放样。
若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。
输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ为零，即为放样点方向将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，确认。
同样方法再调用或输入第2个已知点坐标，回车确认后瞄准第2个已知目标，按测量1显示成果，确认。
此时交会点被自动计算，按显示键可翻页查看计算结果。
一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。
配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。
后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。
按出现菜单，以下的菜单不需要更改。
设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。
按ENTER 键进入ID 模板库。
F2（增加）创建一个新的ID 模板。
栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。
字符数字就是自动增量可以是字符也可以是数字。
“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。
如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。
“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。
如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。
对高差进行折光差改正。
温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。
全站仪由照准部、基座、水平度盘等部分组成采用编码度盘或光栅度盘读数方式为电子显示。
有功能操作键及电源还配有数据通信接口。
全站仪的使用1测量前的准备工作1电池的安装注意测量前电池需充足电①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮取出电池。
2仪器的安置。
①在实验场地上选择一点作为测站另外两点作为观测点。
②将全站仪安置于点对中、整平。
③在两点分别安置棱镜。
3竖直度盘和水平度盘指标的设置。
①直度盘指标设置。
②松开竖直度盘制动钮将望远镜纵转一周望远镜③处于盘左当物镜穿过水平面时竖直度盘指标即④已设置。
随即听见一声鸣响并显示出竖直角。
⑤②水平度盘指标设置。
⑥松开水平制动螺旋旋转照准部360水平度盘指⑦标即自动设置。
随即一声鸣响同时显示水平角。
至⑧此竖直度盘和水平度盘指标已设置完毕。
注意每⑨当打开仪器电源时必须重新设置和的指标。
⑩4调焦与照准目标。
⑪操作步骤与一般经纬仪相同注意消除视差。
⑫2角度测量⑬1首先从显示屏上确定是否处于角度测量模式⑭如果不是则按操作转换为距离模式。
⑮2盘左瞄准左目标A,按置零键使水平度盘读数⑯显示为0°00′00〃顺时针旋转照准部瞄准右目⑰标B读取显示读数。
⑱3同样方法可以进行盘右观测。
⑲4如果测竖直角可在读取水平度盘的同时读取⑳竖盘的显示读数。
213距离测量221首先从显示屏上确定是否处于距离测量模式23如果不是则按操作键转换为坐标模式。
242照准棱镜中心这时显示屏上能显示箭头前进25的动画前进结束则完成坐标测量得出距离HD为26水平距离VD为倾斜距离。
274坐标测量281首先从显示屏上确定是否处于坐标测量模式29如果不是则按操作键转换为坐标模式。
302输入本站点O点及后视点坐标以及仪器高、31棱镜高。
323瞄准棱镜中心这时显示屏上能显示箭头前进33的动画前进结束则完成坐标测量得出点的坐标34三、全站仪的操作与使用35不同型号的全站仪其具体操作方法会有较大的差异。
欢迎共阅瑞得全站仪简明操作手册一、参数设置按测量1键持续1秒钟，对合作目标、棱镜常数、测量模式和记录模式进行设置。
按左右键修改设置，最后回车确认。
按测量2持续1秒也可进行上述设置，因此可分别设置两种测量模式以适应不同情况。
按热键按钮，再按2键，进行温度、气压设置按住背景光设置键1秒钟，可进行背景光，声音，对比度设置按按按[按按上下翻页键或显示键查看测量结果五、坐标放样先进行测站设置（方法同三）。
再进行坐标放样。
按8号放样键，按2坐标放样。
若放样坐标已存在仪器中，可按显示，从坐标列表中直接调取。
否则连续回车，进入放样点坐标输入界面。
输入放样点坐标，按回车确认。
界面显示角度差，旋转仪器直至角度差dAZ 为零，即为放样点方向将棱镜放在该方向上，照准棱镜中心，按测量1键测量后，显示测量点与放样点差值，不断调整棱镜位置，使各差值为零，则棱镜处即为放样点位置。
六、后方交会按7键建站，再按2（后方交会），按显示键调取第1个已知点坐标数据，或直接回车输入第1个已知点坐标。
回车确认后瞄准第1个已知点棱镜，按测量1键显示测量成果，30－1.5盘左照准Ａ，确认，再盘右照准A，确认。
按5显示误差，若视准差绝对值大于20″，重复上述步骤直到小于20″。
5.竖盘指标零点自动补偿整平仪器，使望远镜指向和仪器中心与任一脚螺旋X的连线方向相一致，旋紧水平制动。
开机后旋紧垂直制动，慢慢转动脚螺旋X 至10mm圆周距，显示的竖直角随着变化直到出现“ｂ”信息，表示超出竖盘补偿范围4′。
反向旋转脚螺旋直到出现竖直角，在临界位置反复试验观其变化，变化正常表示竖盘补偿器工作正常。
6.竖盘指标差(ｉ角)和竖盘指标零点设置整平仪器开机,将望远镜照准任一清晰目标Ａ。
按菜单键，按7校准，选择1指标差检校，先盘左照准Ａ，确认，再盘右照准A，确认。
按5显示误差，若指标差ｉ≥10″，则重复上述步骤，直到合格。
7.光学对中器检验对中整平仪器，慢慢转动照准部，同时观Ｃ)常K。
